BRUGSANVISNING 89-491 Biltema

Før du monterer takrennen i rennekrokene, forbereder og monterer du tappestykket mens du står på bakken.

Merk hvor langt fra kanten av takrennen nedløpsrøret skal sitte. Sag to skrå snitt, slik at du får en åpning på cirka 10 cm (bilde G). For optimal drenering bør du brette ned kantene (bilde H). Stikk inn den brettede kanten på tappestykket i bretten på rennen. Press tappestykket mot takrennen, og lås det fast med ørene på baksiden (bilde I og J).

Denne vejledning hjælper dig med at samle vores produkter hurtigt og problemfrit. Du får brug for følgende værktøj til monteringen: Tommestok, pen, papir, nedstryger, tang, skruemaskine, fugemasse til metalplade og evt. en snor eller en rendejernsbukker, der fi ndes hos din forhandler.

Læs hele monteringsvejledningen i fred og ro, før du starter selve monteringen, mange trin kan foretages allerede på jorden, før du monterer delene på bygningen.

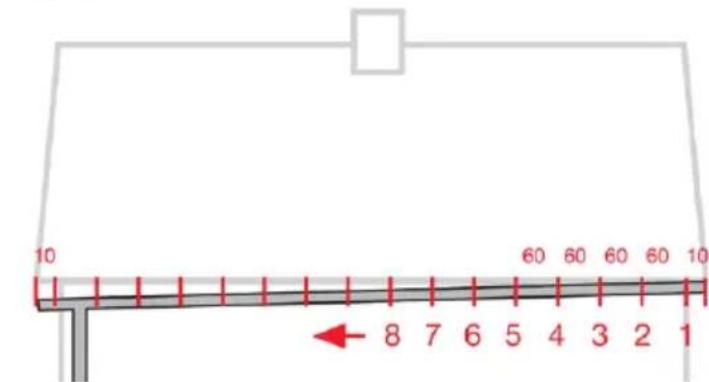

Rendejernene, der holder tagrenden, fastgøres til tagfoden med 60 cm mellemrum. Det første og sidste rendejern fastgøres 10 cm fra enderne af tagrenden (Fig. A).

10 60 60 60 60 10 8 7 6 5 4 3 2 1

Fig. A

Tagrendens hældning

Tagrendens hældning skal være 3-5 mm pr. meter. Hvis tagfoden ikke er vandret, skal du tage det i be-tragtning, når du måler hældningen af tagrenden (Fig. B). Tagrenden skal hælde mod nedløbsrøret/-rørene. Rendejernene bukkes i stigende længde for at give tagrenden den korrekte hældning.

Bukning af rendejern

Før du bukker det første rendejern, skal du måle tagets hældning. Det kan du nemt gøre med en tommestok. Placer den udfoldede tommestik over kanten af taget. Buk den fremspringende del ned til lodret position (Fig. B). Den vinkel, du får, tegnes over på et stykke papir. Forlæng taglinjen på den anden side af den lodrette linje (Fig. C). Placer et rendejern på papiret med ryggen mod den lodrette linje.

Fig. C

Fig. C

Læg rendejernet, så spidsen er min. 30 mm under den forlængede taglinje. Det punkt, hvor taglinjen skærer bagsiden af rendejernet, er det første bukkemærke, 0-punktet (Fig.C).

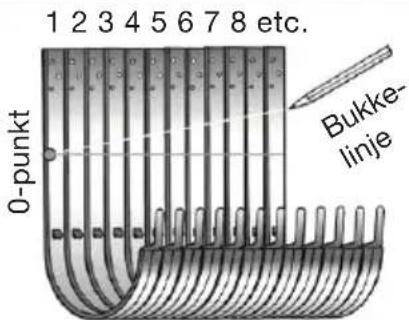

Placer de øvrige rendejern ved siden af rendejernet med 0-punktsmærket (Fig. D). Træk en vandret streg fra 0-punktet på det første rendejern til det sidste rendejern. Bøjningspunktet for det sidste rendejern skal være 3–5 mm x antal meter tagrende over 0-punktslinjen (for en tagrende på 8 meter bliver det således 24–40 mm over 0-punktet). Man kan med fordel bruge en rendejernsbukker til dette arbejde.

1 2 3 4 5 6 7 8 etc. 0-punkt Bukke- linje

Fig. D

Rendejern til tagfodsbræt

Hvis taget har et lodret tagfodsbræt, er det lettest at bruge et kort rendejern eller et kompaktjern, der skrues direkte på brættet (Fig. E). Hvis tagfodsbrættet hælder, kan der benyttes justerbare rendejern. Se 9. Justerbart rendejern.

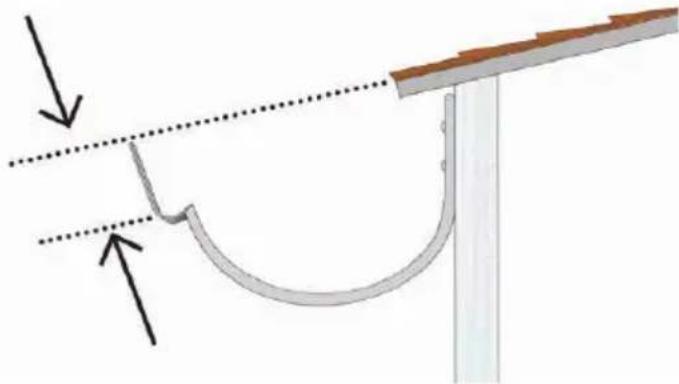

Monter det første rendejern, så dets spids er min. 30 mm under den forlængede taglinje (Fig. E). Fastgør en snor på rendejernet, og fastgør den anden ende, hvor nedløbsrøret skal placeres. Brug et vaterpas, og sørg for, at hældningen bliver 3–5 mm pr. meter. Monter de resterende rendejern efter snoren.

Hvis taget er længere end 10 meter, kræves der et nedløbsrør i hver ende af tagrenden. Så skal tagrenden være højest på midten og hælde mod nedløbsrørene (Fig. F).

2. TUDSTYKKE

Inden du monterer tagrenden i de monterede ren-dejern, skal du forberede og montere tudstykket allerede nede på jorden.

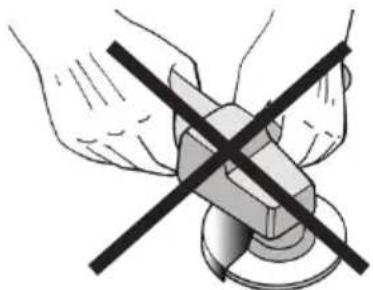

Marker, hvor langt fra enden af tagrenden nedløbsrøret skal sidde. Skær to skrå snit, så du får en åbning på ca. 10 cm (Fig. G). Fold kanterne ned for at opnå den bedste afstrømning (Fig. H). Sæt den foldede kant på tudstykket i vulsten på tagrenden. Tryk tudstykket mod tagrenden, og lås den fast med ørerne på bagsiden (Fig. I & J).

Endebundene er lettest at montere, inden du sætter tagrenden op. Læg en streng fugemasse til metalplade i tagrenden (Fig. K). Drej endebunden ind i tagrendens vulst, og skyd endebunden ca. 15 mm ind fra enden af tagrenden. Tryk derefter endebunden ind i tagrenden, og sørg for, at bagsiden af endebunden styres ind under bagkanten af tagrenden. Slå derefter endebunden fast med hånden (Fig. L), og fjern overskydende fugemasse. Den vulstkant, der ikke behøves, kan foldes væk i den eksisterende brudmarkering (Fig. M).

Placer tagrenden i rendejernet, så bagkanten ligger under den lille knast på bagsiden af rendejernet. Tryk rendestenen ned i rendejernet, og fastgør den ved at bukke fl igen foran på rendejernet ind over vulsten på tagrenden (Fig. N).

Ved samling af tagrenderne skal du først hægte bagkanten af samlestykket omkring tagrenderne. Sørg for, at bagkanten af samlestykket ligger an mod tagrenderne, mens du placerer samlestykkets forreste bøjle over rendernes vulst og trykker den ned. Derefter låses det fast med "tungen" (Fig. O).

Det er vigtigt, at samlestykket ikke kommer til at sidde skråt, men at det monteres vinkelret på tagrenden.

Monter en rørbøjning på tudstykket. Mål afstanden mellem enderne af rørbøjningerne (Fig.P). Skær mellemstykket af, så det er ca. 12 cm længere end afstanden mellem rørbøjningerne. Mellemstykket stikkes ind i den nederste rørbøjning og føres ind over den øverste rørbøjning. Monter derefter nedløbsrøret (indsnævringen på røret bruges kun, når nedløbsrøret skal samles) (Fig. Q).

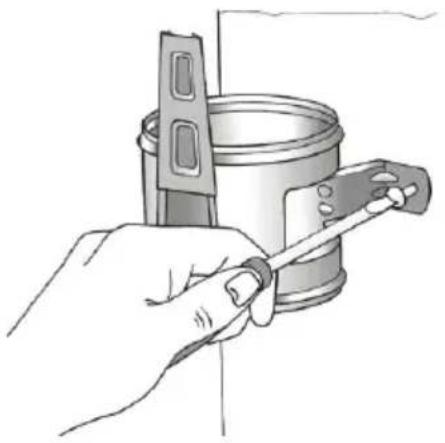

Rørholderen monteres på væggen lige under nedløbsrøret bøjning (Fig. R). Rørholderne monteres med mellemrum på højst to meter, lodret under hinanden. Brug skruer, hvis holderne monteres i træ, eller skruer og plugs, når de monteres i beton eller mursten. Når holderne er fastgjort til væggen, kan nedløbsrøret sættes på plads. Tryk holderen fast om røret, og lås den med låsekilen. Brug en gummihammer eller et stykke træ til at slå kilen på plads (Fig. S).

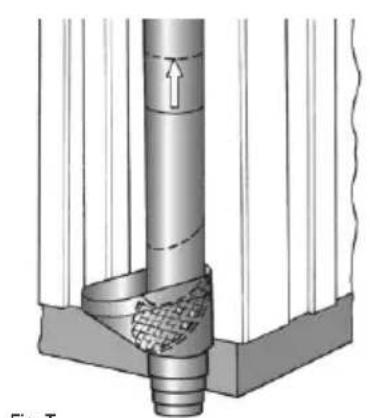

Hvis nedløbsrøret skal tilsluttes jordafl øbet, kan der passende bruges en muffe til rensetragt (1) og en rensetragt (2). Nedløbsrøret forsynes med et samlerør (3), der sættes uden på nedløbsrøret og føres ned i rensetragten, så monteringen bliver pæn(Fig. T). Til at lede vandet ud på jorden anvendes en udkaster, der monteres direkte på nedløbsrøret (Fig. U). Hvis regnvandet skal opsamles, kan der monteres en foldbar udkaster og for eksempel en afl øbstilslutning til tilslutning til jordafl øb (Fig. V).

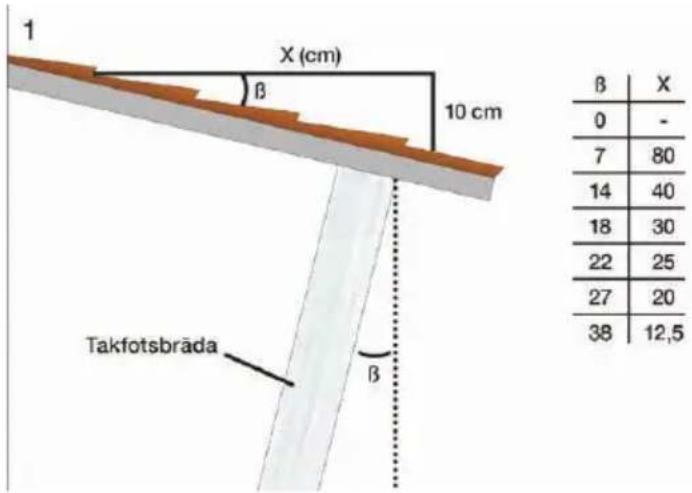

1. Find ud af den omtrentlige hældning af tagets/tagfodsbrættet (f.eks. hvis afstanden X er 40 cm, er taghældningen 14°).

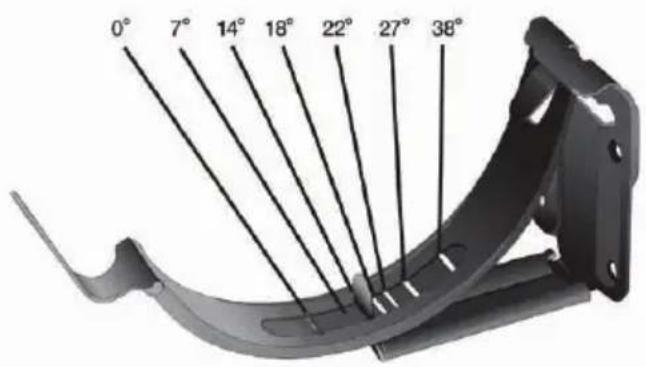

2. Indstil den ønskede vinkel ved at stikke låsepladen ind i den rigtige rille på rendejernet.
3. Fold låsepladen ind for at låse rendejernet i den ønskede vinkel. Tryk pladen godt ned, brug om nødvendigt passende værktøj (f.eks. en tang).
4. Kontroller den indstillede vinkel, før du indstiller de andre rendejern. Rendejernets forkant skal være ca. 25–30 mm under knasten på bagkanten, mål b.
5. Når alle rendejernene er indstillet i den ønskede vinkel, skrues de fast med en vandret hældning på ca. 3–5 mm/m mod nedløbsrøret (se også 1. Rendejern).

1 X (cm) β 10 cm Takfotsbrāda β β X 0 - 7 80 14 40 18 30 22 25 27 20 38 12,5
