BRUGSANVISNING 15-807 Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen folge med maskinen.

2. TEKNISKE DATA

Art.nr: 15-807

Maks. belastning:....1000 kg

Bjelkekvidde:....68-130 mm

Vekt: 8,8 kg

3. BRUKSOMRÅDE

Denne manual indeholder vigtige oplysninger om maskinens brug og sikkerhedsrisici m.m. Alle brugere opfordres til at læse manualen for brug og være særligt opmærksom på følgende advarsler:

ADVARSEL!

Risiko for alvorlige ulykker.

OBS!

Risiko for mindre person- eller maskinskade. Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

Art.nr: 15-807

Maksimal belastning: .....1000 kg

Bjælkebredde:....68-130 mm

Vægt: 8,8 kg

3. ANVENDELSESOMRÅDE

Lobevognen er beregnet til anvendelse sammen med en kædeløfteblok og er udformet, så den kan løbe langs med den nederste bjælkeflange på en vandret monteret i-bjælke. Bjælken kan være lige eller buet. Den er velegnet til brug på fabrikker, i miner, på kajer, i havne, på lagre og i maskinrum til f.eks. montering af udstyr eller transport af materiel. Den kan med forde! anvendes på steder uden strøm samt til vedligeholdelse og reparation af udstyr.

4. GENERELLE

SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter alltid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengor regelmæssigt. Stov, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold born og uvedkommende væk fra arbeidsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Laes altid manualen inden brug.
- Vær især opmærksom på maskinens adverselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Anvend beskyttelsesudstyr som åndedrætsværn, sikkerhedshandsker, høreværn og beskyttelsesbriller, hvis nodvendigt.

• Brug det rigtige arbejdstoj og skridsikre sko.
• Indtag altid en god arbejdsstilling med god balance.
• Lad ikke det, at du bliver vant til maskinen, fore til uforsigtighed.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Brug kun anbefalet tilbehør og reservedele
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Tilse maskinen regelmæssigt.

6. MONTERING

Løbevognen er beregnet til anvendelse sammen med en kædeløfteblok og er udformet, så den kan løbe langs med den nederste bjælkeflange på en vandret monteret I-bjælke.

a. Bijelken kan være lige eller buet.
b. Start med at indstille den ønskede spor-
vidde langs bjælkens dimensioner. Brug skiverne som afstandsstykker.
c. Centrer ophængspladen mellem sideplademe ved hjaelp af skiverne.
d. Monter løbevognen på bjælken og spænd motrikkerne til på akslen.
e. Monter kædeløfteblokken på øsknen. Læs omhyggeligt manualen til kædeløfteblokken for montering.
f. Kontroller, at løbevognen løber jævnt langs hele bjælken.

7. ANVENDELSE

ADVARSEL!

Overskrid aldrig løbevognens maksimale be- lastning under arbejdet. Når der løftes, må man hverken passere eller arbejde direkte under lasten.

8. SERVICE OG VEDLIGEHOLDELSE

Hjulenes kuglelejer og bjælkens overflade skal smøres regelmæssigt. Kontroller låsemotrikkerne periodisk for at sikre, at de er tilspændte.

9. MILJ∅

Genbrug uonsket materiale i stedet for at blande det i husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage og indlever det på en genbrugsplads, så del kasseres miljøvenligt.

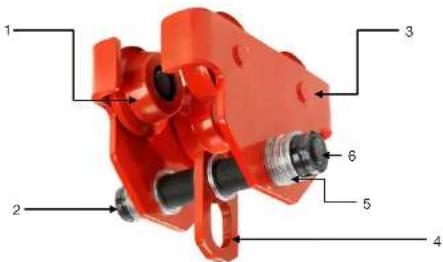

5. OVERSIGTSBILLEDE

1. Hjul
2. Aksel
3. Sideplade
4. Ophængsplade med øsken
5. Skiver/afstandsstykker
6. Motrik
