Sørg för at motorstativet med mir føles stabilt. Motorstativet bør inspiseres med rom med tanke på sikkerheten. Motorstativet eller stativets deler seres. Hvis disse punktene ikke følges, personskader eller materielle ska Bruk vernesko.SIKKERHETSFORSKRIFTER
OBS! Les følgende punkter grundig før bruk.
- Bruk bolter som tåler belastningen.
- Motorens tyngdepunkt i lengderetning må ikke ligge utenfor det fremste hjulet på stativet.
- Motorstativets maksimumskapasitet (450 kg) må ikke overstiges.
- Motorstativet må aldri rulles over ujevnheter i gulvet hvis det er montert en motor i stativet.
- Motorstativet eller stativets deler må ikke modifi - seres.
Læs sikkerhedsforskrifterne omhyggeligt. Opbevar brugsanvisningen, så du kan læse den ved senere behov.
TEKNISKE DATA
Max kapacitet: .....450 kg
Mål: 870 x 770 x 930 mm
Vægt:....24 kg
TILTÄENKT ANVENDELSE
Dette stativ er kun beregnet til motorer.
MÆRKNING
| SymbolBetydning | |
| Sikkerhedssko skal anvendes. |
OBS! Læs omhyggeligt følgende punkter før brug.
- Brug bolte, der kan holde til belastningen.
- Motorens tyngdepunkt må i længderetningen ikke ligge uden for stativets forreste hjul.
- Motorstativets maksimale kapacitet (450 kg) må aldrig overskrides.
- Motorstativet må kun bruges på hårde og plane underlag.
- Forsøg aldrig at rulle motorstativet hen over ujævnheder i gulvet, når motoren er monteret i stativet.
- Fastgør motoren ordentligt ved stativets monteringsarme, og sørg for, at motorens tyngde centreres så præcist, som det er muligt. I modsat fald drejer motoren, så snart låsestiften (5) løsnes.
- Lås altid monteringspladen fast, før motorstativet belastes.
- Løsn altid låsestiften langsomt og forsigtigt.
- Arbejd aldrig direkte under en løftet motor.
- Sørg for, at motorstativet med monteret motor altid er stabilt.
- Af hensyn til sikkerheden bør motorstativet efterses med jævne mellemrum.
- Motorstativet eller dets dele må ikke modifi ceres.
• Sikkerhedssko skal anvendes.
MONTERINGSANVISNING
- Monter den midterste bjælke og den forreste tværbjælke med bolt, planskive, fjederskive og møtrik. Monter derefter den lodrette bjælke, den midterste bjælke og den bageste tværbjælke med bolte, planskive, fjederskive og møtrik.
- Monter begge hjul på den bageste tværbjælke, og lås den fast ved hjælp af låseskiver. Monter begge drejelige hjul på den forreste tværbjælke ved hjælp af planskiver, fjederskiver og møtrikker.
- Monter monteringspladens runde tap i den lodrette bjælkes øverste hylster. Pas hullerne ind, og isæt låsestiften.
- Monter de fi re monteringsarme i monteringspladens huller ved hjælp af bolte, planskiver, fjederskiver og møtrikker.

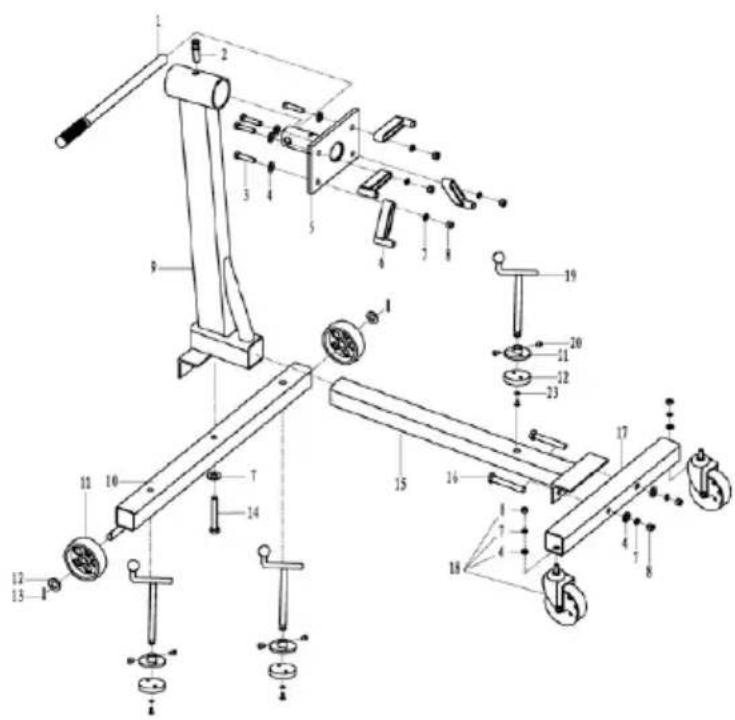

| DelNavnAntal | ||
| 01 Drejehåndtag 1 | ||
| 02 Låsestift 1 | ||
| 03 Bolt M12 x 50 mm 4 | ||
| 04 Skive M12 8 | ||
| 05 Monteringsplade 1 | ||
| 06 Monteringsarm 4 | ||
| 07 Fjederskive M12 9 | ||
| 08 Møtrik M 12 8 | ||
| 09 Lodret bjælke 1 | ||
| 10 | Bageste tværbjælke | 1 |
| 11 | Hjul | 2 |
| 12 | Skive M14 2 | |
| 13 | Stift ∅2 x 22 mm | 2 |
| 14 | Bolt M12 x 80 mm 1 | |
| 15 | Midterbjælke | 1 |
| 16 | Bolt M12 x 70 mm 2 | |
| 17 | Forreste tværbjælke | 1 |
| 18 | Hjulsæt 3" | 2 |
| 19 | Styrepind | 3 |
| 20 Bolt M6 x 12 12 | ||
| 21 Blok | 3 | |
| 22 Gummiblok | 3 | |
| 23 Fjederskive M6 6 | ||
BRUG
- Kontroller, at låsesplitten er monteret, inden motoren monteres.
- Indstil de fi re monteringsarme, så de passer til monteringshullerne i motoren. Det er normalt monteringshullerne til gearkassen.
- Brug bolte, der kan holde til belastningen, og fastgør motoren.
- Inden boltene til monteringsarmene spændes til, skal motorens tyngdepunkt indstilles i højden, så det ligger så tæt på motorstativets drejeakse som muligt for at undgå utilsigtet drejning, när låsesplitten tages ud.
- Spænd derfor boltene til monteringsarmene og monteringspunkterne på motoren.
VEDLIGEHOLDELSE OG OPBEVARING
- Smør de bevægelige dele regelmæssigt.
- Tør stativet af med en let fugtet klud.
- Kontroller, at alle bolte og hjul sidder godt fast.
- Opbevar stativet tört.
