BRUGSANVISNING 15-815 Biltema

Produktnamn/Produkt navn/Tuotenimi/ Produkt navn/Product name:

HJULDOLLY, HYDRAULISK HJULDOLLY, HYDRAULISK PYÖRÄNALUSVAUNU, HYDRAULINEN HJULDOLLY, HYDRAULISK

BILTEMA

Garnisonsgatan 26 SE-254 66 HELSINGBORG SWEDEN

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/ Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/ Tämä vaatimustenmukaisuusvakuutus on annettu valmistajan yksinomaisella vastuulla/ Denne samsvarserklæringen er utstedt på produsentens eneansvar/ This declaration of conformity is issued under the sole responsibility of the manufacturer.

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2016-11-15

###S

Martin Skoog

Produktet er merket med denne engelske teksten og symboler.

Oljenivået skal være opp til hullet.

Lasten kan ikke løftes	Lasten synker	Lasten kan ikke senkes	For lite kraft Årsak
x x Ventilen er	ikke helt	lukket.
x x Luft i systemet.
x x x Lavt oljenivå.
x x Bevegelige deler må	smøres.
x x x Kraftenheten er ødelagt.
		x Hjuldollyen må trekkes fra hverandre med håndkraft.

Læs denne manual og dens sikkerhedsforskrifter igennem inden brug, og gem den til fremtidig brug. Vær opmærksom på advarsler. Der tages forbehold for, at illustrationer og beskrivelser ikke passer fuldt ud med produktet.

2. ANVENDELSESOMRÅDE

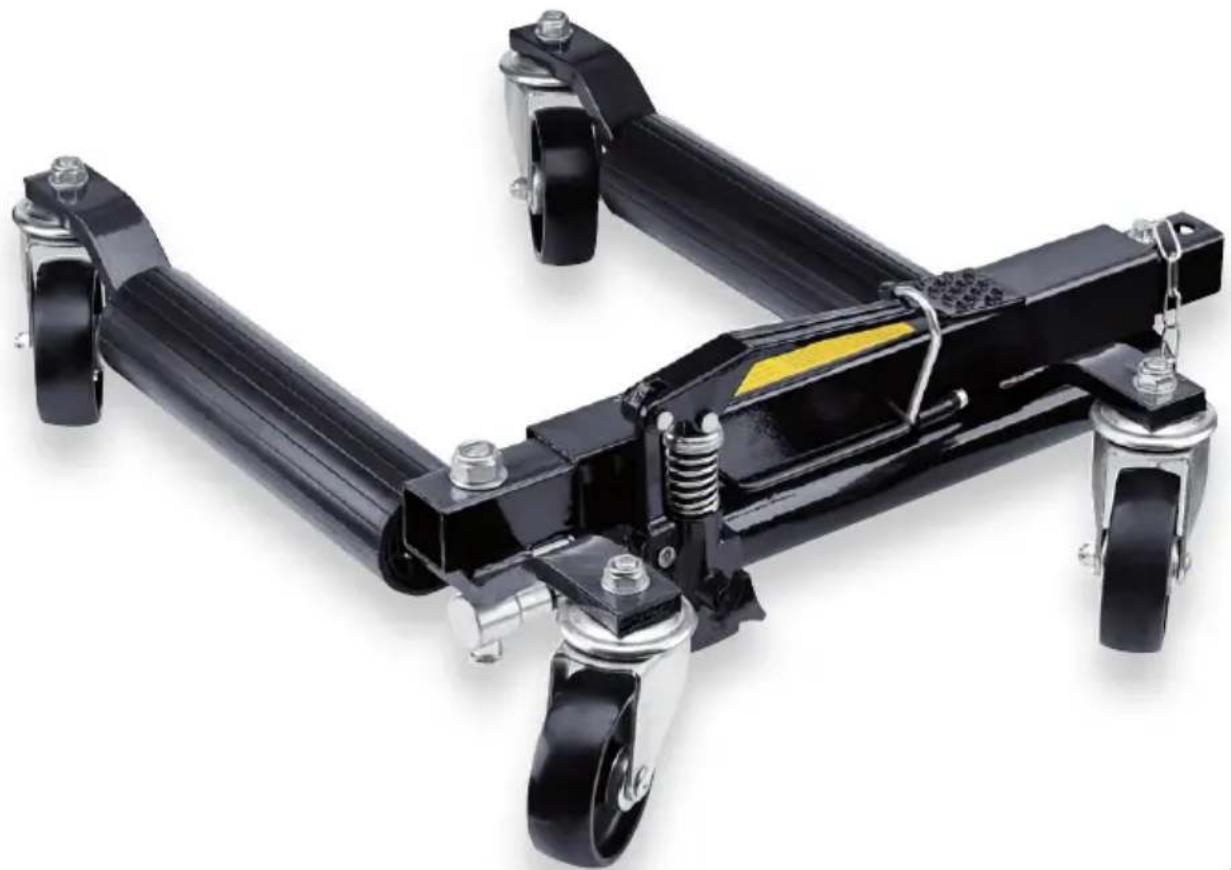

Hydraulisk hjuldolly med ruller, der placeres rundt om et bildæk for at kunne løfte og fl ytte bilen inde i en garage. Man skal bruge en dolly under hvert hjul for at fl ytte bilen eller mindst to dollys, hvis man kun vil løfte en aksel.

3. TEKNISKE DATA

Maksimumvægt pr. dolly: .....680 kg

Maks. dækbredde: ....300 mm

Slaglængde:....270-550 mm

Vægt:....18 kg

4. SIKKERHEDSFORSKRIFTER

• Læs sikkerhedsforskrifterne før brug.
• Brug ikke dollyen på et hældende underlag.

Dollyen er ikke forsynet med bremser, og det betyder, at bilen kan rulle væk. Risiko for knusningsskade.

• Overskrid ikke den maksimale kapacitet.
• Start ikke motoren, när bilen er løftet med dollyen.
• Brug kun håndkraft til at fl ytte bilen.
• Løft ikke dæk, der er bredere end 300 mm.
• Rul ikke en løftet bil hen over forhindringer
• Sørg for at sikre enheden med sikkerhedsstiften efter løftet.

Produktet er mærket med disse engelske tekster og symboler.

Symbol/Engelsk tekst Betydning
	CRUSHINGHAZARD	ADVARSEL!RISIKO FORKNUSNINGSSKADE
		Sikkerhedsskoskal anvendes
		Læs brugsanvisningen

5. BETJENING

ADVARSEL!

RISIKO FOR KLEMNINGS- OG KNUSNINGS-SKADE. LÆS SIKKERHEDSFORSKRIFTERNE F∅R BRUG.

Hævning

1. Tryk fodpedalen ned, og fjern haspen.
2. Fjern sikkerhedsstiften fra den inderste bjælke.
3. Åbn ventilen ved at dreje grebet mod uret. Træk derefter dollyen fra hinanden med håndkraft.
4. Placer dollyen rundt om dækket med et par centimeters mellemrum.
5. Luk ventilen ved at dreje grebet med uret.
6. Pump med fodpedalen, så rullerne går sammen og trykker dækket op.
7. Sæt sikkerhedsstiften tilbage i den inderste bjælke.
8. Dollyen er nu klar til brug.

Sænkning

1. Pump, så sikkerhedsstiften afl astes.
2. Fjern sikkerhedsstiften.
3. Åbn ventilen forsigtigt ved at dreje grebet mod uret, så rullerne kan åbnes af dækkets tyngde, og dækket sænkes ned på gulvet.
4. Træk dollyen fra hinanden med håndkraft, og fjern den.

6. VEDLIGEHOLDELSE

Udluftning

Ved transport og opbevaring kan der komme luft i systemet. For at udlufte hydrauliksystemet skal du åbne ventilen og pumpe 8-10 gange.

Vedligeholdelsespunkter

For at sikre bedst mulige funktion skal produktet vedligeholdes regelmæssigt iht. følgende punkter:

• Smør de fi re hjul, og kontrollér, at de ruller let.
• Kontrollér, at hjulene kan drejes 360° uden besvær.
• Smør den inderste bjælke med fedt, så den glider let mod den yderste bjælke.
• Sørg for, at rullerne ruller let. Smør dem efter behov.
• Kontrollér, at der ikke er olielækager.
• Efter behov: Kontrollér oliestanden ved at rejse hjuldollyen op, så pumpen peger opad. Åbn derefter olieproppen på hydraulikcylinderen.

OBS! Oliestanden skal gå op til hullet. Påfyld hydraulikolie efter behov.

Fejlsøgningsskema

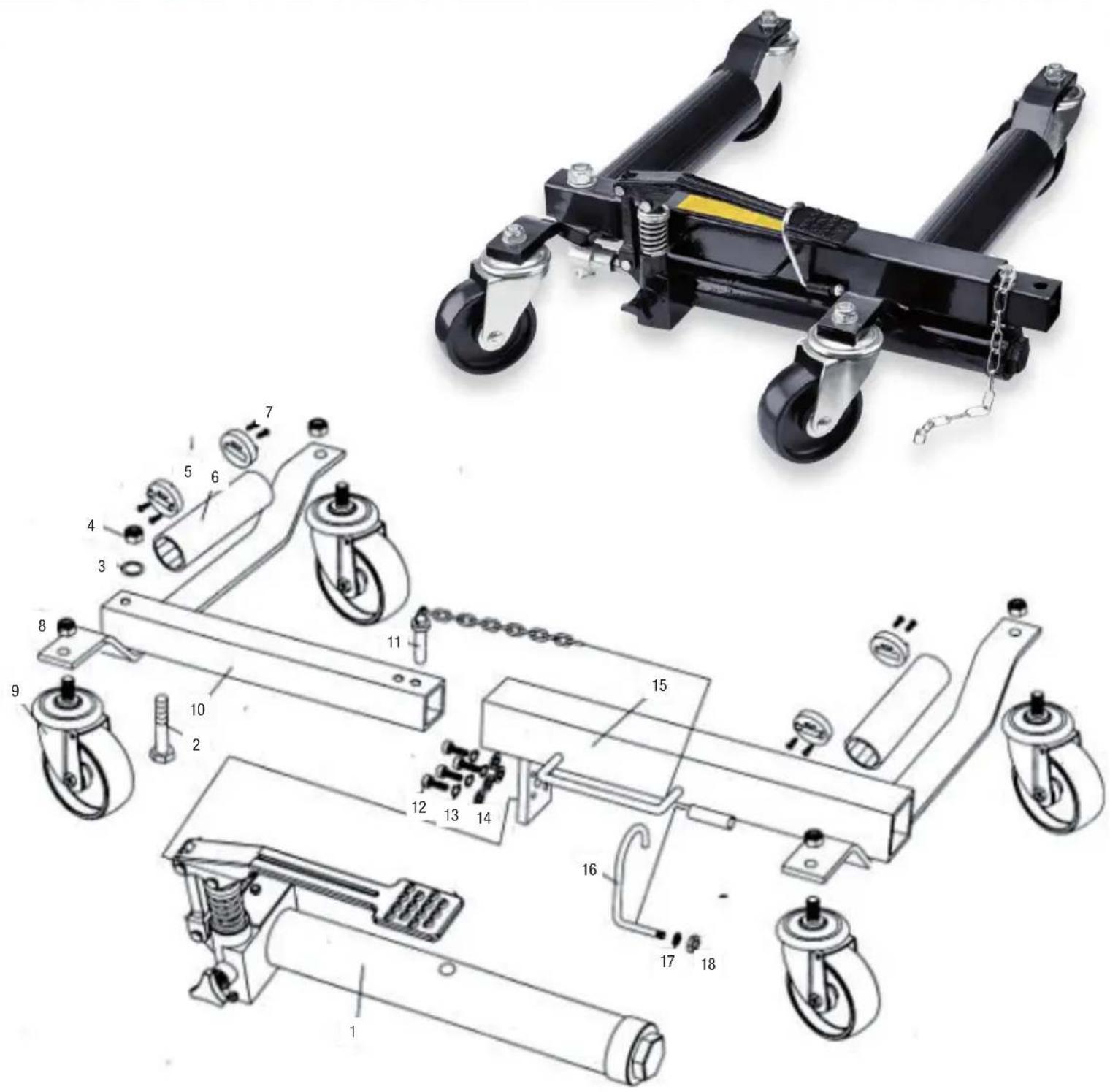

Nr	Beskrivelse	Antal	Nr	Beskrivelse	Antal
1	Hydraulik cylinder	1	10	Indre bjælke	1
2	Bolt M16x115	1	11	Sikkerhedsstift med kæde	1
3	Skive ∅16	1	12	Skrue M6x20	4
4	Møtrik ∅16	1	13	Låseskive ∅6	4
5	Rulle, lejebane	4	14	Flad skive ∅6	4
6	Rulle	2	15	Ydre bjælke	1
7	Låseskrue	8	16	Krog	1
8	Låsemøtrik M12	4	17	Skive til krog	1
9	Hjul	4	18	Møtrik til krog	1
