Sandfang for tilslutning til afløbsrende

TEKNISKE DATA

Længde: 35 cm

Hojde: 39 cm

Tilslutning: ∅ 110 mm

Monteres på afløbsrende 87-2600

ANVENDELSESOMRÄDE

Sandfanget monteres mellem afløbsrenden og afløblet for at undgå tilstopning og dermed oversvommelse på bl.a. garageopkørsler. Opsamlør grus, sand, jord og mindre blade fra afløbsrenden. Med aftagelig filterkurv, der tilbageholder sten og større blade. OBS! Rens og rengør sandfanget regelmæssigt for at sikre funktionen.

MONTERING/INSTALLATION

Følgende kræves til installation

• Endetætning + ekstra tilslutning, 87-2609
• Bor
• Cirkelbor
- Sandpapir
• Rørfedt/silikonespray
- Beskyttelsesbriller og beskyttelseshandsker.

OBS!

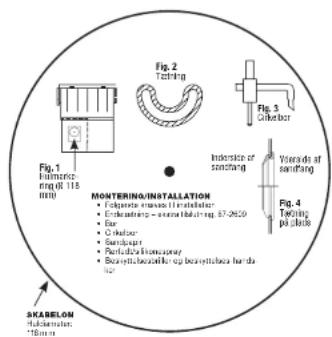

Sandfanget har hulmarkeringer på begge sider (fig. 1) – her skal afløbet tilsluttes. Vælg hvilken side, der skal tilsluttes.

Sàdan gör du:

1. Vælg hvilken side, der skal tilsluttes til afløbsrenden.
2. Fjern tætningen (fig. 2) inde i sandfanget, inden hullet bores.
3. Brug et cirkelbor (fig. 3) eller en hulsav og bor et hul, ∅ 118 mm, i siden af sandfanget.
4. Slib forsigtigt eventuelle spåner og flager væk fra hullets kant med sandpapiret. Fjem den udskåme plade og rens indersiden af sandfanget.
5. Bøj tætningen og tryk den fast omkring kanten af hullet (fig. 4). Tætningen skal ligge på begge sider rundt langs kanten.
6. Monter sandfanget i afløbssystemet. Folg anvisningerne på afløbsrenden, 87-2600. Samlingerne tætnes med Biltemas silikone Multibond.
7. Kontroller, at tilslutningsrøret er skåret lige af og er afgratet og affaset, så tætningen ikke bliver beskadiget, når røret sluttes til.
8. Påfor rorfedt eller silikonespray, 36-4504, på enden af røret og tryk forsigtigt røret fast mod tætningen. Rørenden skal stikke 25–50 mm ind i sandfanget.

Bor hullet og fastgør tætningen, INDEN sandfanget sluttes til afløbssystemet.
