BRUGSANVISNING 41-360 Biltema

Risiko for alvorlig ulykke.

OBS!

Risiko for personskade eller maskinskade.

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Art.nr.: 41-360

VERKT∅Y du trenger ved montering:

Hold tilskuere på sikker avstand fra maskinen.

Denne manual indeholder vigtige oplysninger om produktets brug og sikkerhedsrisici m.m. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på følgende advarsler:

ADVARSEL!

Risiko for alvorlige ulykker.

OBS!

Risiko for mindre person- eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med produktet.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE SPECIFIKATIONER

Art. nr.: 41-360

Model: Plænelufter 32"

Arbejdsbredde: 762 mm

Antal roterende knive: 8 stk.

Vægt: 11 kg

3. ANVENDELSESOMRÅDE

41-360 Plænelufter 32" er beregnet til luftning af græsplæner iht. instruktionerne i denne brugsanvisning. Plænelufteren monteres efter en havetraktor eller plænetraktor.

4. GENERELLE

SIKKERHEDSFORSKRIFTER

Når der arbejdes med plænelufter og træk-køretøj, skal de efterfølgende punkter altid bemærkes.

4.1 Arbejdsområde

• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Hold børn og uvedkommende væk fra arbejdsområdet.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Plænelufteren må ikke benyttes før sikkerhedsforskrifter og pasningsinstruktioner er læst.
- Vær især opmærksom på trækkøretøjets advarselssymboler og brug kun plænelufteren på et køretøj, som man er vant til at bruge.
- Plænelufteren må ikke anvendes af børn eller personer med nedsatte fysiske eller psykiske evner.
- Brug beskyttelsesbriller under arbejde med plænelufteren.
- Knivene er skarpe. Vær forsigtig ved brug af plæneklipperen og brug passende fodtøj.
- Tillad ikke børn eller husdyr at opholde sig i arbejdsområdet.
- Start altid i laveste gear med lav hastighed og og derefter gradvist hastigheden.
• Det er ikke tilladt at sidde på plænelufteren.
- Trækkøretøjets bremseevne og stabilitet kan påvirkes af plænelufterens tyngde. Vær opmærksom på dette f.eks. ned ad bakke.
- Undgå stejle skråninger. Kør altid op og ned ad en skråning, kør aldrig på langs.
- Kør langsomt i vanskeligt terræn og på skråninger. Herved undgår man at vælte med køretøjet.
- Dette produkt er Ikke beregnet til brug på offentlige arealer.
- Følg pasningsinstruktionerne i denne manual.

5. MONTERING

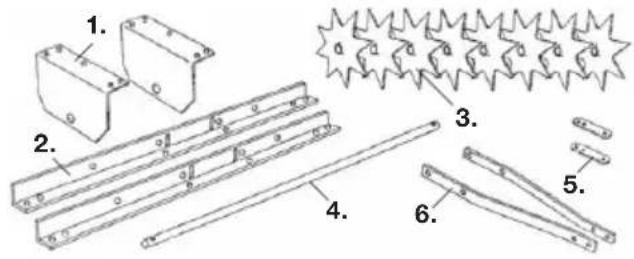

Kassen indeholder

1 Gavlplade 2
2 Vinkeijern 2
3 Knive 8
4 Aksel 1
5 Trækfastgørelse 2
6 Trækarm 2
7 Monteringsdele 1

Værktøj, der er nødvendigt til monteringen:

Skiftenøgle, tang, hammer

ADVARSEL!

Knivene er skarpe. Vær forsigtig ved montering og efterfølgende håndtering, så skader undgås.

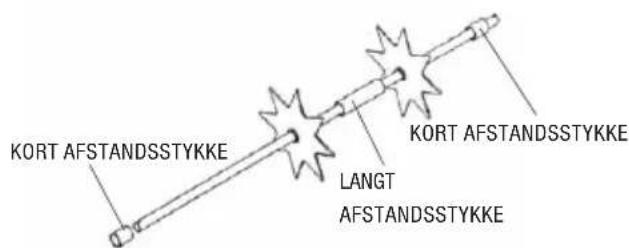

1. Træk akslen gennem en af gavlpladerne og sæt et kort afstandsstykke på akslen. Derefter monteres de 8 knive med et langt afstandsstykke mellem hver (billede 1 og 2).

BILLEDE 1

KORT AFSTANDSSTYKKE KORT AFSTANDSSTYKKE LANGT AFSTANDSSTYKKE

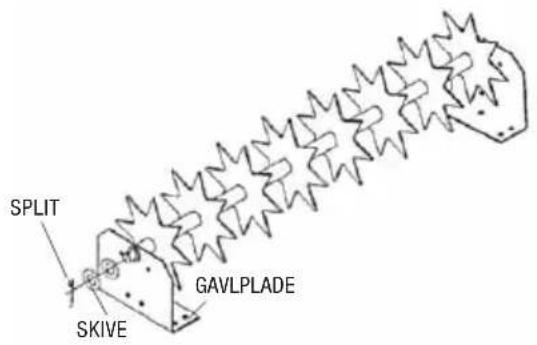

1. Afslut med et kort afstandsstykke og træk derefter akslen gennem den anden gavlplade (billede 2). Læg to skiver på hver side af akslen, udenfor gavlpladen. Lås med en split og adskil enderne, så skiverne låses godt fast (billede 2).

BILLEDE 2

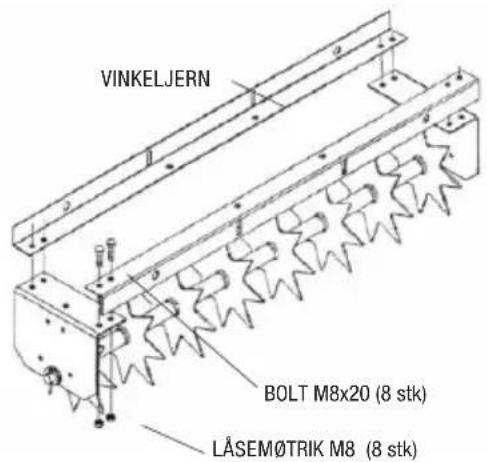

1. Gør de to vinkeljern fast på gavlpladerne som på billede 3. Brug 8 bolte (M8x20) og låsemøtrikker (M8). Kontroller, at vinkeljern og gavle er vinkelrette på hinanden og spænd til.

BILLEDE 3

VINKELJERN BOLT M8x20 (8 stk) LÅSEM∅TRIK M8 (8 stk)

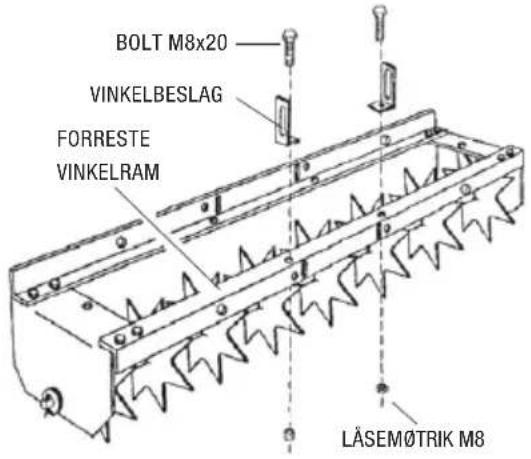

1. Fastgør to vinkelbeslag i midterhullerne på det forreste vinkeljern (billede 4). Fastgør hvert vinkelbeslag med en bolt (M8x20) og en låsemøtrik (M8). Kontroller, at beslagene sidder lige og spænd derefter til.

BILLEDE 4

BOLT M8x20 VINKELBESLAG FORRESTE VINKELRAM LÄSEM∅TRIK M8

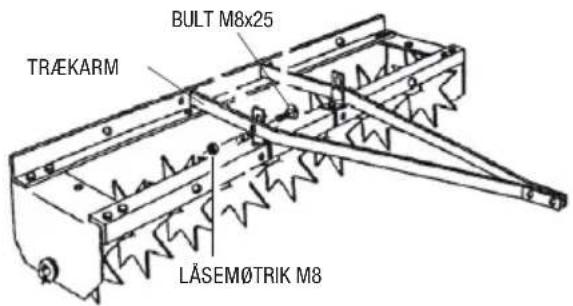

1. Læg de to trækarme hen over de aflange huller på det bagerste vinkeljern. Spænd trækarmene fast på vinkelbeslagenes ydersider på det forreste vinkeljern med 2 bolte (M8x25) og låsemøtrikker (M8). Spænd ikke helt til (billede 5).

BILLEDE 5

BULT M8x25 TRÆKARM LÄSEM∅TRIK M8

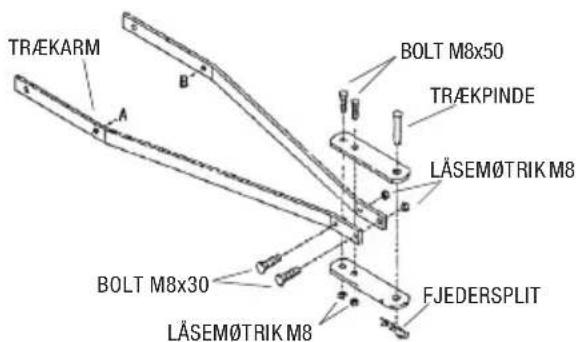

1. Spænd trækarmenes forreste del sammen med 2 bolte (M8x30) og møtrikker (M8). Spænd ikke helt til. Læg trækfastgørelserne oven på og under den forreste del af trækarmen (den ende med ét hul skal stikke ud foran) og fastgør dem med 2 bolte (M8x50) og låsemøtrikker (M8) og indenfor M8x30 bolte. Spænd ikke helt til. Sæt trækpinden i og lås den med fjedersplitten (billede 6).

BILLEDE 6

TRÆKARM A B BOLT M8x50 TRÆKPINDE LÄSEM∅TRIKM8 BOLT M8x30 LÄSEM∅TRIKM8 FJEDERSPLIT

1. Trækarmen skal vinkles, så den i princíppet er vandret, når den sidder fast på trækkøretøjet. Højden justeres ved at flytte boltene i vinkelbeslagene, hvorefter alle bolte spændes til. Kontroller til sidst, at alle bolte er spændt til.

6. SÄERLIGE

SIKKERHEDSFORSKRIFTER

6.1. Advarselssymboler

Advarselssymbolerne gør opmærksom på visse, men ikke alle tænkelige farer. Vær opmærksom på advarslerne og foretag også almindelige foranstaltninger til forebyggelse af ulykker.

Vær især opmærksom på trækkøretøjets advarselssymboler og følg dem nøje.

Generel fare.

Læs brugsvejledningen inden brug.

Hold tilskuere på sikker afstand af maskinen.

Skarpe knive. Anbring ikke hænder eller fødder under maskinen.

Stands altid trækkøretøjets motor, før du indstiller, rengør og foretager vedligeholdelse eller lader maskinen være uden opsyn.

6.2 Beskyttelsesudstyr

Knivene er skarpe. Anvend sikkerhedssko.

7. ANVENDELSE

7.1 Anvendelse

Følg nedenstående punkter for at opnå det bedste resultat.

ADVARSEL! Knivene er skarpe. Vær forsigtig ved håndtering af plænelufteren.

• Slå græsset og fjern græsafklippet, inden du lufter plænen.
• Start trækkøretøjet i laveste gear med lav hastighed og og derefter gradvist hastigheden.
• Kør i lige linjer og overlap sporene for at øge luftningens effekt.
• Foretag ikke skarpe sving, da dette kan skade græsplænen.
• Undgå stejle skråninger. Kør altid op og ned ad en skråning, kør aldrig på langs.
• Luftningen laver små huller i jorden og giver plads til ilt, gødning og vand, der således lettere trænger ned til rodsystemet.
• For at øge knivenes kraft kan der lægges noget tungt på plænelufteren. Sten eller cementfliser er specielt velegnede som tyngde, da de er flade, og dermed giver et lavt tyngdepunkt. Fastgør dem med f.eks. strips i fastgørelsespladens huller. Der kan lægges maks. 15 kg på.
• Hvis jorden er meget hård eller tør, kan græsplænen vandes 1 – 2 timer før start.
• Forsøg ikke at lufte plænen, hvis den er leret.

7.2 Pasning og opbevaring

• For at holde knivene skarpe kan være nødvendigt at slibe dem med jævne mellemrum. Knivene skal fjernes før slibningen.
• Kontroller, at alle bolte og møtrikker er godt tilspændte før brug.
• Hvis der opstår rustpletter, skal de slibes og males med emaljemaling.
• Opbevar plænelufteren et tørt sted, når den ikke bruges. Kom gerne en let olie på knivene og akslen med jævne mellemrum.
• Sluk altid for trækkøretøjets motor, inden plænelufteren justeres.
• Undgå utilsigtet start ved at afbryde strømmen før service og reparation, eller når maskinen ikke er i brug.
• Efterlad aldrig plænelufteren uden opsyn, när motoren kører.
• Rengør plænelufteren for græs og jord efter brug.

ADVARSEL

• Børn eller personer med nedsatte fysiske eller psykiske evner må ikke anvende plænelufteren. Læs altid manualen inden brug.
• Knivene er skarpe. Vær forsigtig ved brug af plænelufteren og brug passende fodtøj.
• Kør langsomt i vanskeligt terræn, på diger og på skråninger. Herved undgås, køretøjet vælter. Kør ikke for tæt på åer eller diger.
• Det er ikke tilladt at sidde på plænelufteren.
• Trækkøretøjets bremseevne og stabilitet kan påvirkes af plænelufteren. Vær opmærksom på dette f.eks. ned ad bakke. Læs trækkøretøjets manual vedrørende kørsel på skråninger.
• Undgå stejle skråninger. Kør altid op og ned ad en skråning, kør aldrig på langs.
• Dette produkt er Ikke beregnet til brug på offentlige arealer.
• Start altid i laveste gear med lav hastighed og og derefter gradvist hastigheden.

• Tillad ikke børn eller husdyr at opholde sig i arbejdsområdet.

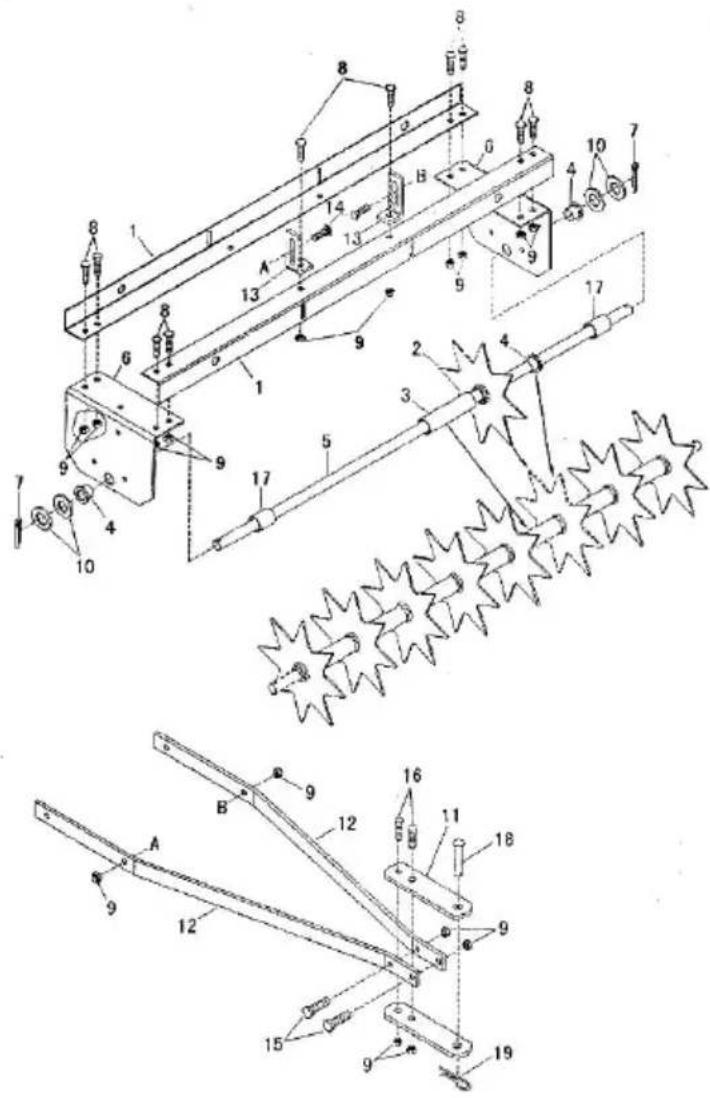

• SPRÅENGSKITSE


NUMMER	DEL	ANTAL	NUMMER	DEL	ANTAL
1	Vinkeljern	2	11	Trækfastgørelse	2
2	Knive	8	12	Trækarm	2
3	Afstandsstykke, langt	7	13	Vinkelbeslag	2
4	Leje	10	14	Bræddebolt M8x25	2
5	Aksel	1	15	Bolt M8x30	2
6	Gavlplade	2	16	Bolt M8x50	2
7	Split	2	17	Afstandsstykke, kort	2
8	Bolt M8x20	10	18	Split, træk	1
9	Låsemøtrik M8	16	19	Fjedersplit	1
10	Skive ∅16	4
