BRUGSANVISNING CHT 36 Biltema

DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet | brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

OBS! Batterilader og batteripakke medfølger ikke! HUOM! Akku ja laturi hankitaan erikseen!

Produktnamn/Produkt navn/Tuotenimi/ Produkt navn/Product name:

HÄCKSAX CHT 36

HEKKSAKS CHT 36

PENSASLEIKKURI CHT 36

HÄEKESAKS CHT 36

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/

Underteckpat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2017-09-25 Anders Johansson

FARE! - Indikerer en risiko som med stor sannsynlighet på til dødsfall eller alvorlig personskade hvis den ikke gås.

ADVARSEL! - Indikerer en risiko som sannsynligvis vil til dødsfall eller alvorlig personskade hvis den ikke gås.

FORSIKTIG! - Indikerer en risiko som sannsynligvis vil til mindre omfattende personskade hvis den ikke gås.

Disse instrukser er skrevet for at gøre det lettere for operatøren at bruge produktet på en sikker måde. Læs hele brugsanvisningen igennem før brug, og vær særligt opmærksom på sikkerhedsinformationerne.

Instruktionerne er beregnet til personer med en grundlæggende teknisk viden om brugen af lignende maskiner. Det anbefales, at uerfarne personer skaffer sig færdigheder ved at deltage i et kursus eller konsultere erfarne brugere, inden de anvender maskinen. Med "kvalifi ceret reparatør" menes en person, der har den uddannelse og viden, der kræves for at foretage reparationer på en sikker og korrekt måde. Opbevar altid denne brugsanvisning i nærheden af maskinen, så brugeren har den ved hånden. Maskinen må kun sælges eller udlånes, hvis denne brugsanvisning følger med. Producenten har ikke noget ansvar for skader, der opstår på grund af manglende opmærksomhed om sikkerhedsinformationerne i denne brugsanvisning.

Informationerne i denne brugsanvisning har følgende betegnelser:

⚠️ FARE! - Indikerer en risiko, som med stor sandsynlighed vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

⚠ ADVARSEL! - Indikerer en risiko, som sandsynligvis vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

⚠️ FORSIGTIG! - Indikerer en risiko, som vil resultere i en mindre eller moderat personskade, hvis den ikke undgås.

Hvis der bruges tal (1, 2, 3...) i teksten, henviser de til den pågældende del på et oversigtsbillede eller en tilhørende il- lustration.

Hvis afsnit er opstillet med a. b. c. osv., skal instruktionerne udføres i samme rækkefølge.

Hvis opstillingen står med punkter (•), kan handlingerne udføres i vilkårlig rækkefølge.

Vi tager forbehold for, at illustrationer og beskrivelser af enkelte detaljer ikke altid stemmer helt overens med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Gem brugsanvisningen et sikkert sted, og sørg for, at den følger med produktet ved et eventuelt videresalg. Der tages forbehold for, at illustrationer og beskrivelser ikke passer fuldt ud med produktet.

2. TEKNISKE DATA

Art.-nr.: 18-051

Model: Hækkeklipper CHT 36

Spænding: 36 V

Omdrejningstal, ubelastet:1300/s

Maks. klippelængde: .. 54 cm

Mak. klippekapacitet: .. 18 mm

⚠ FORSIGTIG! De angivne lydniveauer er emissionsværdier og angiver ikke sikre arbejdsmiljøværdier. Selvom der er en sammenhæng mellem emissions- og støjniveau, er forholdet ikke pålideligt som en indikator for, om yderligere sikkerhedsforanstaltninger er nødvendige eller ej. Faktorer, der er specifi kke for arbejdspladsen, kan påvirke støjniveauet, såsom aktivitetens varighed, arbejdslokalets egenskaber og andre lydkilder, f.eks. antallet af maskiner og andre aktiviteter i nærheden. Denne information bør alligevel give et bedre indtryk af mulige farer og risici.

Vibrationer:

Målemetode: EN 60745-2-15

Vibrationer, forreste håndtag: < 2,5 m/s²

Vibrationer, bageste håndtag: < 2,5 m/s²

Usikkerhed K: 1,5 m/s²

De angivne vibrationsniveauer er målt i henhold til en standardiseret målemetode og kan anvendes til sammenligning mellem forskellige maskiner. Den totale værdi kan bruges til en foreløbig bedømmelse af eksponeringen.

! FORSIGTIG!

Vibrationsværdien ved faktisk brug kan adskille sig fra den angivne totale værdi, afhængigt af hvordan maskinen anvendes. Behovet for at identifi cere sikkerhedsforanstaltninger til beskyttelse af brugeren baseres på en vurdering af eksponeringen under de faktiske arbejdsforhold under hensyntagen til den tid, hvor maskinen arbejder eller er slukket.

3. ANVENDELSESOMRÅDE

18-051 Hækkeklipper CHT 36 er beregnet til at klippe bløde vækster såsom hække og tynde grene med en diameter, som ikke overstiger hækkeklipperens kapacitet iht. specifi kationerne i denne brugsanvisning. Den er udstyret med drejeligt bagerste håndtag og elektronisk bremse. Maskinen er konstrueret til tohåndsgreb med afbryder i hvert håndtag.

Hækkeklipper CHT 36 må kun anvendes sammen med de batteripakker og den batterilader, der er beregnet til maskiner i Biltemas MultiX 36V-serie, som er et produktprogram med en fælles batteriplatform.

Hækkeklipperen:

• må ikke ombygges
• må ikke anvendes til andet arbejde end det ovennævnte
• er ikke beregnet til erhvervsmæssig brug.

OBS! Hækkeklipperen leveres uden batterilader og batteripakke; disse dele sælges separat.

4. SIKKERHEDSFORSKRIFTER

⚠ ADVARSEL Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og specifi kationer, som følger med dette elværktøj. Manglende overholdelse af nedenstående anvisninger kan føre til elektrisk stød, brand og/eller alvorlig personskade.

Gem alle sikkerhedsforskrifter og -anvisninger til fremtidig brug.

Ordet "elværktøj" i sikkerhedsforskrifterne henviser til dit/din netdrevne/batteridrevne håndholdte og transportable elværktøj eller havemaskine.

⚠️ Generelle sikkerhedsforskrifter for elværktøj - sikkerhed på arbejdspladsen

a. Hold arbejdspladsen ren og godt oplyst. En rodet eller mørk arbejdsplads indbyder til ulykker.

b. Anvend aldrig elværktøj i eksplosive omgivelser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elværktøj kan danne gnister, som kan antænde støv og dampe.

c. Hold børn og tilskuere på afstand ved anvendelse af elværktøj. Forstyrrelser og manglende koncentration kan medføre, at du mister kontrollen over værktøjet.

⚠️ Generelle sikkerhedsforskrifter for elværktøj - personlig sikkerhed

a. Vær opmærksom, koncentrer dig om det, du laver, og brug din sunde fornuft ved arbejde med et elværktøj. Brug ikke elværktøjet, hvis du er træt eller påvirket af

stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed ved brug af elværktøj kan resultere i alvorlig personskade.

b. Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn alt efter forholdene mindsker risikoen for personskade.
c. Undgå utilsigtet start. Sørg for, at afbryderen står i positionen OFF, før du sætter stikket i stikkontakten og/eller tilslutter batteripakken, ved løft eller når elværktøjet bæres. Undlad at bære elværktøjet med fi ngeren på afbryderen eller slutte elværktøjet til strøm, når afbryderen er i positionen ON, da det indbyder til ulykker.
d. Fjern alle justeringsnøgler eller skiftenøgler, før elværktøjet startes. Hvis en skiftenøgle eller justeringsnøgle efterlades på en af elværktøjets roterende dele, kan det forårsage personskade.
e. Ræk ikke for langt ud. Sørg for, at du altid står stabilt og har god balance. På den måde har du bedre kontrol over elværktøjet, hvis der opstår en uforudset situation.
f. Klæd dig korrekt. Bær aldrig løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i de bevægelige dele.

g. Hvis udstyret er forsynet med en tilslutning til støvudsugning og opsamlingsudstyr, skal du sikre, at disse er tilsluttet og anvendes korrekt. Anvendelse af støvopsamler kan mindske risikoen for støvrelaterede farer.
h. Lad ikke erfaring fra hyppig brug af elværktøj gøre dig så selvsikker, at du ser bort fra sikkerhedsreglerne. Skødesløs adfærd kan i løbet af et øjeblik føre til alvorlig personskade.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – brug og vedligeholdelse af elværktøj

a. Undgå at overbelaste og forcere elværktøjet. Anvend det rette elværktøj til det arbejde, der skal udføres. Det rette elværktøj udfører arbejdet bedre og mere sikkert, hvis det anvendes ved den hastighed, det er beregnet til.
b. Brug ikke elværktøjet, hvis afbryderen ikke kan starte og stoppe det. Alt elværktøj, som ikke kan styres med afbryderen, er farligt og skal repareres.
c. Tag stikket ud af stikkontakten og/eller fjern batteripakken fra elværktøjet, hvis den kan fjernes, før du foretager justeringer, skifter værktøj/tilbehør eller lægger elværktøjet væk. Disse forebyggende sikkerhedsforanstaltninger mindsker risikoen for utilsigtet start af elværktøjet.
d. Opbevar elværktøj, som ikke er i brug, uden for børns rækkevidde, og lad ikke personer, som ikke har indgående kendskab til dette elværktøj eller denne brugsanvisning, anvende elværktøjet. Elværktøj er farligt i hænderne på uerfarne brugere.
e. Vedligehold elværktøjet og dets værktøj/tilbehør. Kontroller, at elværktøjet ikke har forkert rotations- eller bevægelsesretning, at bevægelige dele sidder ordentligt fast, at der ikke er defekte dele, og at der ikke er andre omstændigheder, som påvirker elværktøjets funktion. Hvis du opdager skader eller fejl, skal du reparere elværktøjet,

inden du bruger det. Mange ulykker sker på grund af dårligt vedligeholdt elværktøj.

f. Hold skærende værktøj skarpt og rent. Ordentligt vedligeholdt skærende værktøj med skarpe skær er mindre tilbøjeligt til at sætte sig fast og er lettere at styre.
g. Anvend elværktøjet, dets tilbehør og værktøjsbits m.m. i overensstemmelse med denne brugsanvisning, hvad angår arbejdsforholdene og det arbejde, der skal udføres. Brug af elværktøj til andre formål end det beregnede kan føre til en farlig situation.
h. Hold håndtag og greb tørre, rene og fri for olie og fedt. Du kan ikke håndtere og styre elværktøjet på en sikker måde i en uforudset situation, hvis håndtag og greb er glatte.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – brug og vedligeholdelse af batteridrevet elværktøj

a. Oplad kun batteripakken med den batterilader, der er angivet af producenten. Hvis en batterilader, som er beregnet til én type batteripakke, bruges til en anden type batteripakke, kan det medføre risiko for brand.
b. Brug kun elværktøj sammen med en batteripakke, der er beregnet specielt til værktøjet. Brug af en anden batteripakke kan medføre risiko for personskade og brand.
c. Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande. Kortslutning af batterikontakterne kan medføre forbrændinger og brand.
d. Under de forkerte forhold kan der lække væske fra batteripakken; undgå kontakt med væsken. Hvis du ved et uheld kommer i kontakt med væsken, skal du skylle med vand. Ved kontakt med øjnene: Søg lægehjælp. Væske, som lækker fra batteripakken, kan forårsage irritation eller ætsninger.
e. Brug aldrig batteripakker eller værktøj, som er beskadiget eller modifi ceret. Beskadigede eller modifi cerede batteripakker kan fungere på uventede måder, som fører til brand, eksplosion eller risiko for personskade.
f. Udsæt ikke batteripakken eller værktøjet for meget høje temperaturer. Hvis udstyret udsættes for temperaturer på over 130 °C, kan det føre til eksplosion.
g. Følg alle opladningsanvisninger, og oplad aldrig batteripakken ved temperaturer, der ligger uden for det område, der er angivet i brugsanvisningen. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteripakken og øge risikoen for brand.

⚠️ Generelle sikkerhedsforskrifter for elværktøj - service

a. Overlad service af dit elværktøj til en kvalifi ceret reparatør, som kun anvender identiske reservedele. Det garanterer, at dit elværktøj forbliver sikkert at bruge.
b. Reparer aldrig batteripakken, hvis den er beskadiget. Reparation af batteripakken må kun udføres af producenten eller et autoriseret serviceværksted.

⚠️ Særlige sikkerhedsforskrifter for hækkeklipper

a. Hold alle kropsdele på afstand af knivene. Undlad at fjerne afklippet materiale eller holde i materiale, som skal klippes af, mens knivene bevæger sig. Kontroller, at afbryderen er i positionen OFF, før du fjerner fastsiddende materiale. Et øjebliks uopmærksomhed ved brug af en hækkeklipper kan resultere i alvorlig personskade.
b. Bær hækkeklipperen i håndtaget med motoren slukket. Sværdbeskytteren skal altid være monteret ved transport og opbevaring. Korrekt håndtering af hækkeklipperen reducerer risikoen for personskade forårsaget af sværdets knive.
c. Inspicer klippeområdet, før klipningen påbegyndes. Der kan være skjulte fremmedlegemer, f.eks. stakitter, elektriske ledninger, reb og lignende. Tilpas klippehøjden, så den er i sikker afstand af et eventuelt stakit, fjern løse fremmedlegemer, og klip tykke og/eller tørre grene af med en grensaks et stykke under den ønskede klippehøjde.
d. Hold kun hækkeklipperen i de isolerede håndtag, da der er risiko for, at knivene kommer i kontakt med skjulte elektriske ledninger. Hvis en af knivene kommer i kontakt med en strømførende ledning, kan det medføre, at ubeskyttede metaldele bliver strømførende og giver brugeren et elektrisk stød.

⚠ Symboler på hækkeklipperen

Vær særligt opmærksom på de advarselssymboler, der fi ndes på elværktøjet. På hækkeklipperen fi ndes der følgende symboler:

ADVARSEL! Læs alle anvisningerne i brugsanvisningen igennem, inden maskinen bruges, og følg dem. Risiko for person- eller tingsskade.

Brug høreværn og beskyttelsesbriller! Risiko for høre- og øjenskade på grund af højt lydniveau og fl yvende genstande.

Højt lydniveau. Brug høreværn. Langvarig eksponering kan forårsage høreskade.

Det er forbudt at bruge hækkeklipperen, hvis det regner, og at udsætte den for væde. Risiko for elektrisk stød og maskinskade.

ADVARSEL! Afmonter altid batteripakken fra maskinen ved inspektion, driftsafbrydelser, reparation og vedligeholdelse. Risiko for utilsigtet start.

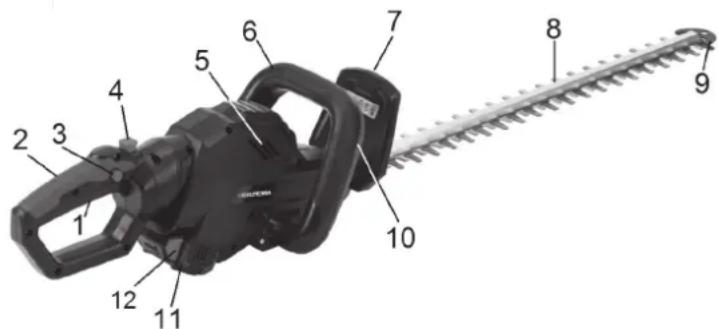

1. OVERSIGTSBILLEDE


1. Afbryder ON/OFF
2. Bageste håndtag
3. Startspærre til ON/OFF-afbryderen
4. Låseknap til drejning af bagerste håndtag
5. Ventilationsåbninger, motor
6. Forreste håndtag
7. Håndbeskyttelse
8. Sværd
9. Spidsbeskytter, sværd
10. Sikkerhedsafbryder, forreste håndtag
11. Batteripakke
12. Låseknap, batteripakke

6. BRUG OG HÅNDTERING

Hækkeklipperen leveres færdigmonteret fra fabrikken. Kontroller ved udpakning, at den ikke er blevet beskadiget under transporten.

6.1 Beskyttelsesanordninger

⚠️ FARE! Maskinen må ikke anvendes, hvis beskyttelsesanordningerne mangler, ikke fungerer eller er sat ud af funktion. Risiko for personskade.

Sikkerhedsafbryder (10)

Sikkerhedsafbryderen (10) på det forreste håndtag stopper motoren, hvis brugeren mister kontrollen over maskinen og derfor slipper grebet om det forreste håndtag. Den forhindrer også, at maskinen kan anvendes med én hånd.

Afbryder ON/OFF (1) og startspærreknap (3)

Afbryderens funktion er at starte og stoppe motoren. Startspærreknappen forhindrer utilsigtet start.

• Start: Hold sikkerhedsafbryderen (10) og startspærreknappen (3) inde, samtidig med at du trykker afbryderen (1) ind. Efter start kan startspærreknappen slippes.
• Stop: Slip enten sikkerhedsafbryderen (10) eller afbryderen (1) for at stoppe motoren.

Motorbremse

Hækkeklipperen er udstyret med en elektronisk bremse, som stopper knivene ca. 1 sekund efter, at motoren er slukket. Hvis det tager længere tid, skal hækkeklipperen indleveres til reparation.

Spidsbeskytter, sværd (9)

Spidsbeskytteren mindsker risikoen for, at de bevægelige knivdele på sværdet slår ned i jorden eller ind i mure under klipning.

Håndbeskytter (7)

Håndbeskytteren beskytter hænderne mod skader forårsaget af skarpe grene og forhindrer utilsigtet berøring af sværdets knive.

Sværdbeskytter

• Montering – vend sværdbeskytteren, så symbolet ← press → sidder på oversiden. Før sværdbeskytteren på sværdet (7).
• Afmontering – tryk ind med tommel- og pegefi nger på hver side af symbolet ← press → på sværdbeskytteren, og træk samtidig sværdbeskytteren af sværdet.

6.2 Montering af det bagerste håndtag (2)

Det bageste håndtag kan indstilles i tre forskellige positioner: venstre 90°, 0° eller højre 90°.

a. Tryk låseknappen (4) ind, og drej håndtaget (2) til den ønskede position. Slip låseknappen.
b. Sørg for, at håndtaget er fastlåst i positionen, før maskinen bruges.

6.3 Montering/afmontering af batteripakken (11)

ADVARSEL!

• Læs brugsanvisningen til batteripakken og batteriladeren igennem, inden batteripakken oplades første gang. Hvis batteriet ikke håndteres og oplades i henhold til instruktionerne i brugsanvisningerne, kan det føre til person- eller tingsskade.

- Hækkeklipperen må kun bruges sammen med en batteripakke fra Biltemas MultiX 36V-serie. Brug af andre batteripakker kan føre til person- og maskinskade.

a. Kontroller, at batteripakken er fuldt opladet, ved at trykke dens indikatorknap ind. Hvis det ikke er tilfældet, skal du oplade batteripakken helt.
b. Sæt batteripakken i holderen.
c. Kontroller, at batteripakken er låst fast.
d. Batteripakken fjernes ved at trykke de to låseknapper (18) ind og trække batteripakken ud.

i OBS!

• Batteripakke og batterilader medfølger ikke, men sælges separat.
• En ny batteripakke skal lades helt op, inden den bruges første gang.

6.4 Forberedelser inden klipning

a. Kontroller, at alle skruer er tilspændt, og at hækkeklipperen ikke er beskadiget.
b. Gennemgå arbejdsområdet, og fjern fremmedlegemer. Kontroller, at der ikke er genstande i hækken, som kan beskadige hækkeklipperen, f.eks. et stakit, ståltråd eller lignende.
c. Klip med en grensaks de grene af, som er større end ∅ 18 mm, så de ikke beskadiger hækkeklipperen.
d. Ifør dig beskyttelsesudstyr som handsker, beskyttelsesbriller og høreværn.
e. Indstil det bageste håndtag (2) til den ønskede vinkel.
f. Fjern sværdbeskytteren, og monter batteripakken i maskinen.

6.5 Klipning

ADVARSEL!

- Klip aldrig våde buske. Risiko for kortslutning.

a. Kontroller, at der ikke befi nder sig mennesker eller husdyr inden for arbejdsområdet.
b. Løft hækkeklipperen, placer sværdet et stykke over/uden for klippeområdet, og start motoren.
c. Start med at klippe hækkens sider med fejende bevægelser, og klip derefter toppen. Lad sværdbladet hælde cirka 15° mod hækken. Klip altid nedefra og op.
d. Flyt dig aldrig, mens maskinen er i gang.
e. Rengør maskinen efter brug.

OBS!

• Arbejd ikke hurtigere, end hækkeklipperen kan nå at klippe, da grenenes bark i modsat fald bliver beskadiget ved klippestedet, hvilket kan medføre, at grenene dør.
• Lange grene bør klippes ad fl ere omgange.
• Pres ikke hækkeklipperen til at klippe for tykke grene. Tykke grene skal klippes med en grensaks, så hækkeklipperen ikke tager skade.

8.2 Fejlfinding

7. TRANSPORT OG OPBEVARING

Sværdbeskytteren skal være monteret på hækkeklipperen ved transport.

Ved længere tids opbevaring:

• Rengør hækkeklipperen.
- Smør sværdet med et tyndt lag olie.
- Sæt sværdbeskytteren på.
- Opbevar den i et støvfrit og tørt rum utilgængeligt for børn og uvedkommende.

8. REPARATION OG VEDLIGEHOLDELSE

ADVARSEL!

• Afmonter altid batteripakken fra maskinen før reparation og vedligeholdelse. Risiko for utiligtet start.
• Brug beskyttelseshandsker ved rengøring og tilfi ling af sværdets knive. Knivene er skarpe, risiko for snitskader.

8.1 Rengøring efter brug

a. Afmonter batteripakken.
b. Rengør sværdet med en børste og blød klud.
c. Kontroller, at sværdets møtrikker er tilspændt. Kontroller knivene, og fi I alle hak og forhøjninger til med en tynd fi I.
d. Smør efter behov eller før længere tids opbevaring sværdbladet med olie.
e. Tør plastdelene af med en tør, blød klud. Ved kraftig tilsmudsning kan du fugte kluden med sæbevand.
f. Rengør motorens ventilationsåbninger (5), så de ikke er stoppet til af afklip.
g. Kontroller, at alle skruer er tilspændt, og at alle beskyttelsesanordninger er monteret og fungerer.
h. Monter sværdbeskytteren.
i. Oplad batteripakken helt.

9. MILJÖ

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afl everes på en genbrugsstation. (Iht. direktiv 2002/96/EF og 2006/66/EF).

Problem Mulig årsag: Handling
Motoren starter ikke. a. Batteripakken	er ikke sluttet kor-rekt til maskinen.b. Batteripakken er afl adet.c. Batteripakken er beskadiget eller brugt op.d. Startproceduren udføres ikke korrekt.	a. Tilslut batteripakken korrekt.b. Kontroller batteripakkens ladestatus, og oplad batteripakken.c. Udskift batteripakken.d. Udfør startproceduren korrekt. Både ON/OFF-afbryderen (1) og sikkerhedsafbryderen (9) skal være trykket ind ved start.
Motoren standser under klipning. a.	Batteripakken er afl adet.b. Batteripakkens overbelastnings-beskyttelse er blevet udløst	a. Kontroller batteripakkens ladestatus, og oplad batteripakken.b. Lad batteripakken køle af, før du fortsætter arbejdet, og undlad at overbelaste maskinen.
Klipperesultatet er utilfredsstillende.	a. Klipningen sker for hurtigt.b. Sværdet er beskadiget.	a. Arbejd langsommere, klip ikke mere, end maskinen kan klare.b. Kontroller sværdet, og slib knivene, hvis de er beskadigede.
