BRUGSANVISNING 19-1443 Biltema

FORSIKTIG! – Indikerer en risiko som sannsynligvis vil føre til mindre omfattende personskade hvis den ikke unngås.

Oppbevar bruksanvisningen på et trygt sted, og lever den sammen med produktet ved eventuelt videresalg.

2. SIKKERHETSINSTRUKSJONER

FARE! Fare for hjertestans.

Denne brugsanvisning og dens sikkerhedsforskrifter skal læses, inden produktet tages i brug. Vær særlig opmærksom på følgende signalord:

FARE! – Indikerer en risiko, som med stor sandsynlighed vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

ADVARSEL! – Indikerer en risiko, som sandsynligvis vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

FORSIGTIG! – Indikerer en risiko, som vil resultere i en mindre eller moderat personskade, hvis den ikke undgås.

OBS! – Indikerer tekst med særlig vigtig information.

Gem brugsanvisningen et sikkert sted, og sørg for, at den følger med produktet ved et eventuelt videresalg.

2. SIKKERHEDSINSTRUKTIONER

FARE! Risiko for hjertestop.

Magnetfeltet kan forårsage fejl på en pacemaker. Personer med pacemaker må ikke opholde sig i nærheden.

Den magnetiske tiltrækningskraft reduceres, hvis underlaget er ridset eller rustent.

For at undgå, at magnetfeltet svækkes, skal man undgå at benytte holderen i nærheden af transforma- torer og afmagnetiseringsenheder

3. TILTÄENKT ANVENDELSE

Magnetholderen er et stativ til et måleur, så der kan foretages målinger i enhver ønsket stilling. Drejegrebet på magnetens grundfl ade skal være i stilling OFF, när holderen ikke benyttes.

MÅLEUR

4. BESKRIVELSE

Måleholderen og måleuret har følgende egenskaber:

• Måleholderens magnet muliggør både vandret og lodret montering eller montering med bunden i vejret.
• V-formen på grundpladen muliggør montering på cylindriske fl ader.
• Måleuret kan nulstilles med fi njusteringsmekanismen.
• Måleuret måler den relative afstand med en præcision på 0,01 mm.

Det benyttes på mange områder til at kontrollere indstillinger og rotations-planhed. Måleuret har to separate skalaer, en lille indre og en stor ydre. En fuld omdrejning af den store viser er 1 mm. Den indre lille viser angiver, hvor mange omdrejninger, den store viser har gjort.

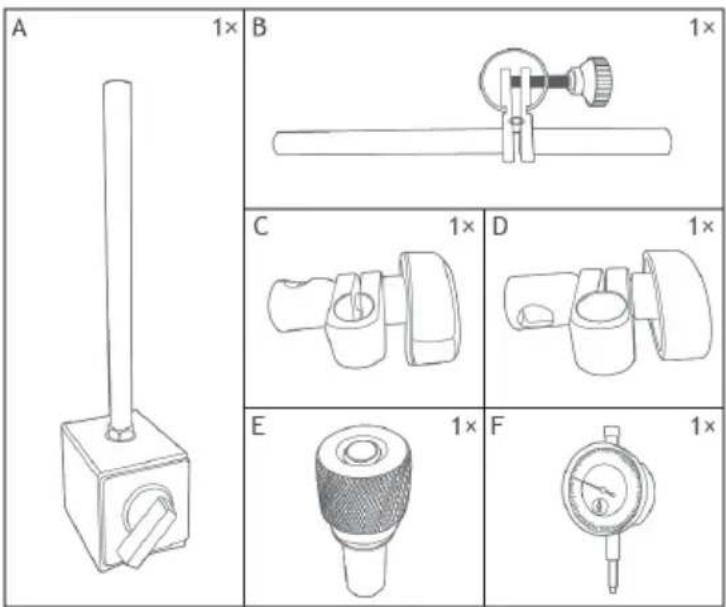

5. MEDF∅LGENDE DELE

1) Der er to måder at fastgøre måleuret på:

- lht. fi gur a.

Tag møtrikken af gevindet på delen med fi njusteringsgrebet, sæt gevindet i låseholderen, og monter måleuret og lås det fast med møtrikken.

2) Placer magnetholderen og dets arme således, at måleurets målestift kommer i kontakt med det objekt, der skal måles, og lås magneten ved at dreje grebet på grundpladen til ON.

3) Med låseholderne noget uspændt placeres ar- mene således, at måleurets målespids kommer i kontakt med måleobjektet, og låseholderne spæn- des.
4) Brug fi njusteringsgrebet til at rette måleurets målespids ind i forhold til måleobjektet.
5) Inden målingen skal måleuret vise mellem 0,3 mm og 1 mm, hvilket vil sige, at viseren har bevæget sig ca. en halv omdrejning. Nulstil derpå måleuret. Løft forsigtigt målstiften og slip den for at kontrollere, at måleuret er nulstillet, og gentag dette fl ere gange. Hvis måleuret derpå stadig viser 0, påbegyndes målingen.

OBS! Hvis måleuret skal fastgøres på en stang mindre end 16 mm, anbefales det, at værktøjet fi kseres direkte i låseholderen for at undgå, at værktøjet kommer til at sidde skævt.

OBS! For at minimere målefejl skal måleuret orienteres og fi kseres i en ret vinkel.

9. VEDLIGEHOLDELSE

• Drej grebet på magnetholderen til OFF, og fjern måleuret fra holderen efter brugen.
  • Rengør samtlige dele.
  • Opbevar alle dele tört.
• Måleuret må ikke komme i kontakt med nogen form for væske.
