BRUGSANVISNING 15-1382 Biltema

• Bruk vernebriller og arbeidshansker.
• Vær forsiktig når du håndterer bremsevæsken, den er skadelig for hud og materialer.
• Brukt bremsevæske må håndteres i samsvar med gjeldende forskrifter.
• Det må ikke være ild på arbeidsplassen.

BRUK

Skape og slippe vakuum

Skape vakuum: Koble vakuumpumpen til ønsket punkt, og pump med håndtaket. Slippe vakuum: Hold avtrekkeren inne.

Vakuumtest (innsugingsrør)

1. Monter lokket med strømningshull på beholderen.
2. Koble en slange mellom lokket og vakuumpumpen.
3. Koble den andre slangen mellom lokket og bremsenippelen.
4. Pump med vakuumpumpen for å suge ut bremsevæske til den ikke inneholder luftbobler.

Denne brugsanvisning angiver, hvordan du bruger vakuumtester/bremseudluftningssæt 15-1382. Læs den inden brugen, og overhold sikkerhedsforskrifterne.

ANVENDELSESOMRÅDE

Håndbetjent vakuumpumpe til diagnose af motor og brændstofsystem m.m. Tester og kontrollerer vakuummotorer/-målere, reguleringsventiler, slanger og EGR-ventiler, samt andre komponenter og systemer, som kræver korrekt tætning, vakuum eller tryk. Desuden medfølger tilbehør til udluftning af bremse-systemer.

PRODUKTETS INDHOLD

• Vakuumpumpe med manometer
• Plastbeholder (200 ml)
• Opbevaringsdæksel
• Dæksel med gennemstrømningshul
• 2 stk. plastslanger (60 cm)
- Sæt med adaptere og slanger til vakuumtester og udluftning af bremsesystemer

SIKKERHEDSFORSKRIFTER

• Brug beskyttelsesbriller og arbejdshandsker.
• Händter bremsevæske forsigtigt, den er skadelig for hud og materialer.
• Brugt bremsevæske skal behandles iht. gældende forskrifter.
• Hold ild væk fra arbejdsområdet.

BETJENING

Opbygning og udluftning af vakuum

Opbygning af vakuum: Tilslut vakuumpumpen til det ønskede punkt, og pump med håndtaget. Udluftning af vakuum: Hold aftrækkeren inde.

Vakuumtest (indsugningsrør)

For højt eller for lavt vakuum eller unormale variationer er en indikation af eventuelle problemer med indsugningsrør, toppakning, karburator eller ventiler.

1. Start motoren, lad den komme op på normal arbejdstemperatur, og lad derefter motoren gå i tomgang.

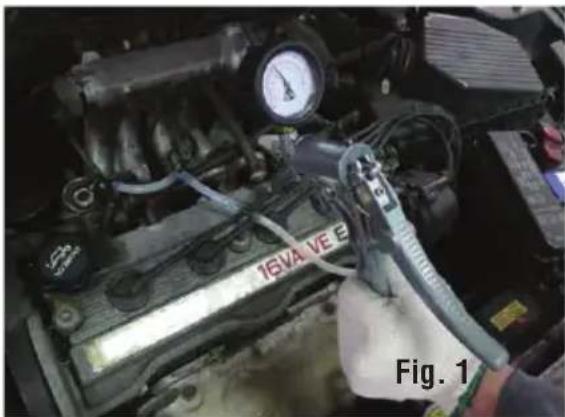

2. Tilslut vakuumpumpen til det ønskede kontrolpunkt med den medfølgende tilslutningsslange eller en adapter om nødvendigt (se fi g. 1).
3. Afl æs vakuumværdien direkte på manometret.

16VA VE B Fig. 1

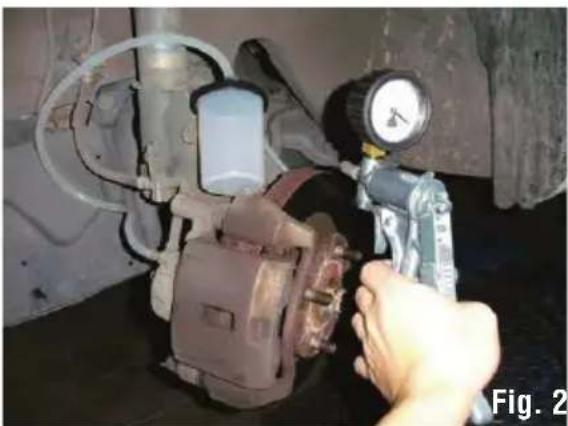

Bremseudluftning

1. Monter dækslet med gennemstrømningshul på beholderen.
2. Tilslut en slange mellem dækslet og vakuumpumpen.
3. Tilslut den anden slange mellem dækslet og udluftningsskruen.
4. Pump med vakuumpumpen, og sug bremsevæske ud, indtil den er fri for luftbobler.

Produktet og evt. rester af bremsevæske skal indleveres til bortskaffelse iht. gældende forskrifter.
