BRUGSANVISNING RTC 237 BE Scandomestic

Tak, fordi du valgte at købe dette produkt. Læs denne brugsanvisning grundigt før brug, så du sikrer korrekt opstilling og betjening. Dermed får du også fuldt udbytte af produktet.

Indhold

2 Generelt
2 Opbygning og dele
3 Håndtering og placering
3 Händtering og placering
4 Klargøring og strømforsyning
4 Klargøring og strømforsyning
5 Anvendelse og forsigtighedsregler
7 Vedligeholdelse
7 Fejlfinding
8 Kølesystemets funktionsprincip og strømskema
9 Tekniske specifikationer

Generelt

1. Køledisken er udstyret med en helt lukket kompressor af topkvalitet. Det anvendte kølemiddel R290 er miljøvenligt. Kølesystemet er opbygget med blæserluftkøling. Temperaturen i køledisken er meget jævn.
2. Lågen og kabinettet er opbygget af transparent dobbeltlagsglas. Dette giver køledisken et elegant udseende. Samtidig er det let at overskue indholdet i køledisken, og der er let adgang.
3. Køledisken er velegnet til brug i butikker, i mødelokaler eller privat.

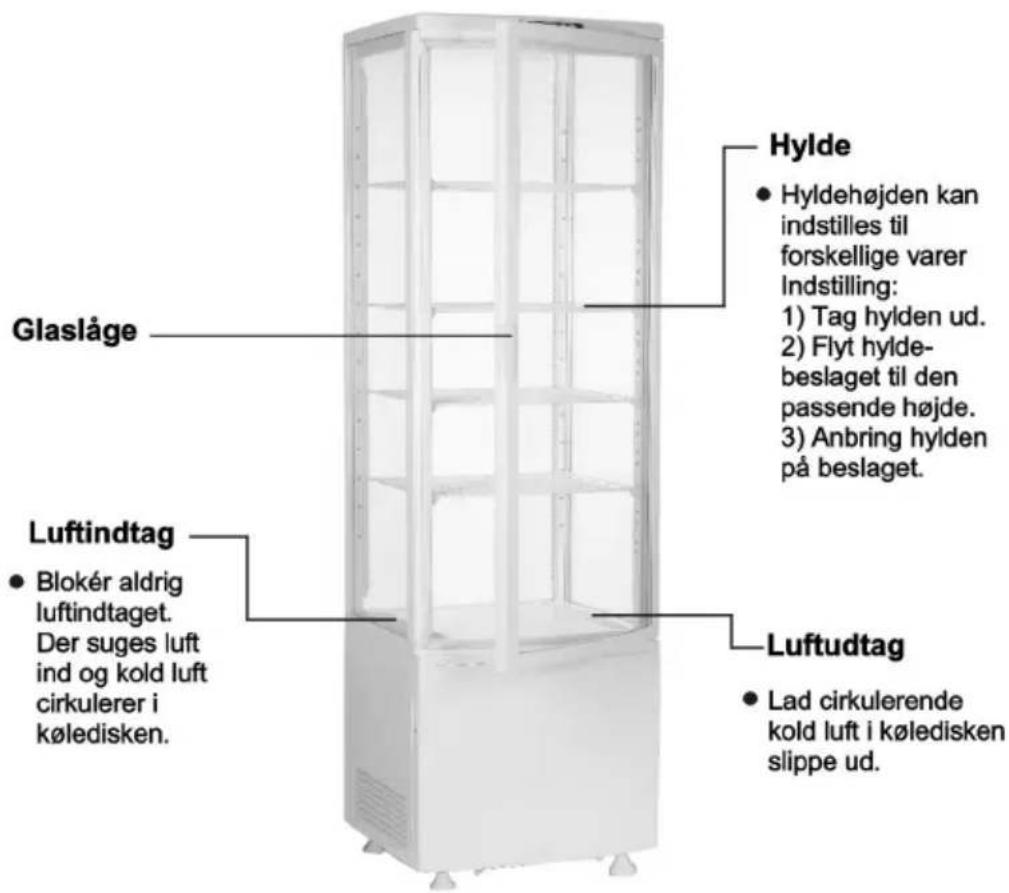

Opbygning og dele

Glaslåge Hylde • Hyldehøjden kan indstilles til forskellige varer Indstilling: 1) Tag hylden ud. 2) Flyt hylde-beslaget til den passende højde. 3) Anbring hylden på beslaget. Luftindtag • Blokér aldrig luftindtaget. Der suges luft ind og kold luft cirkulerer i køledisken. Luftudtag • Lad cirkulerende kold luft i køledisken slippe ud.

Forsigtig håndteringTræk stikket ud af stikkontakten, når køledisken skal flyttes.Vip ikke køledisken mere end 45 grader.	Placeres tørtPlacer altid køledisken et tørt sted.
Tilstrækkelig pladsDer skal være en afstand på mindst 10 cm fra køleskabets sider og bagside til væggen eller andet. Kølediskens funktion kan blive forringet, hvis der ikke er tilstrækkelig luftcirkulation rundt om den.	God ventilationPlacer altid køledisken et sted med god ventilation. Lad køledisken "hvile" i 2 timer efter flytning og før første brug. Sæt derpå stikket i stikkontakten, og tænd for køledisken.

Händtering og placering

Hold afstand til varmekilderPlacer aldrig køledisken i direkte sollys. Placer den heller ikke nær en varmekilde, da dette kan forringe kølefunktionen.	Ingen tung belastningPlacer aldrig tunge genstande oven på køledisken.
Ingen hullerBor aldrig huller i køledisken. Montér aldrig genstande på/i køledisken.	Stabilt underlagUdpak og placer køledisken på en plan, stabil og solid overflade.

StikkontaktStrømforsyningen skal normalt være 220-240V,50 Hz enfaset vekselstrøm via en stikkontaktmed 2 huller.	Egen stikkontaktForbind ikke køledisken til en stikkontakt ellerforlængerdåse, hvortil der også er andreapparater forbundet. Ellers kan strømkablet blivevarmt, hvilket kan forårsage brand.
Beskyt strømkabletPas på, at strømkablet ikke får knæk eller bliverbeskadiget. Ellers er der risiko for elektrisk stødeller brand.	Ingen væskesprøjtOverhæld aldrig køledisken med væske. Der errisiko for elektrisk stød eller kortslutning.

Ingen brændbare eller sprængfarlige stofferOpbevar aldrig brændbare eller sprængfarlige stoffer som f.eks. æter, benzin, sprit, lim osv. i køledisken. Placer aldrig farlige stoffer i nærheden af køleskabet.	Ingen sprayAnvend ikke brændbare stoffer som spraymaling eller imprægneringsmidler i nærheden af køledisken. Der er risiko for brand.
Efter strømsvigtVed strømsvigt eller når stikket er trukket ud af stikkontakten, skal du vente i mindst 5 minutter, før du tilslutter og tænder for køledisken igen.	Ingen medicinOpbevar ikke medicin i køledisken.

Anvendelse og forsigtighedsregler

1. Før brug:

Forbind køledisken til sin egen 230V-stikkontakt.

Når køledisken kører, skal du placere hånden på luftindtaget for at bekræfte, at det er tilstrækkeligt koldt.

Du kan derpå placere vareme i køleskabet.

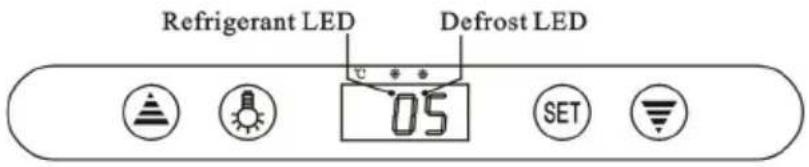

2. Digitaltemperaturstyring

[callout left: Køleanlægsindikator – right: Afisningsindikator]

Beskrivelse og funktioner

Den har følgende hovedfunktioner: Temperaturdisplay/temperaturindstilling /manuel, automatisk afisning /lyskontakt /indstillingslagring /selvafprøvning /parameterlåsning.

Tryk på indstillingstasten („set“), så står den indstillede temperatur på displayed.

Tryk så på enten △ eller ▽ tasterne til omstilling og lagring af den temperatur, der står på displayed.

Tryk derpå på indstillingstasten („set“) til at afslutte indstilling og visning af temperaturen i kølerummet.

2、Går der 10 sekunder uden tastetryk, kommer kølerumstemperaturen på displayet.

3、Belysning: Tryk på 📁-tasten til at tænde lyset, og en gang til til at slukke det.

Manuel afisningsstart/stop: Tryk på 📁-tasten og hold den inde i 6 sekunder til at starte afisning og ligesådan til at standse afisning.

4、Køleanlægsindikator: Indikatoren lyser, när køleanlægget går; indikatoren er slukket, när kølerumstemperaturen er konstant; indikatoren blinker ved tidsindstillet start.

5、Afisningsindikator: Indikatoren lyser under afisning; indikatoren slukker, när afisning er færdig; indikatoren blinker ved tidsindstillingsvisning af afisning.

3. Sikkerhedsforanstaltninger

Undgå at åbne lågen for tit eller lade den stå åben i længere tid. Dermed bevares den kolde temperatur i køledisken.

Undlad at blokere luftindtaget og -udtaget. Sørg for tilstrækkelig luftcirkulation og køleevne. Fyld ikke for meget i køledisken, da dette vil nedsætte køleeffekten.

Juster hyldernes placering, så varerne opbevares korrekt.

Lad altid varm mad køle af til stuetemperatur, før det stilles i køledisken.

Hvis der sker strømsvigt, skal du holde lågen til køledisken lukket, så den kan forblive kold. Hvis strømkablet bliver beskadiget, skal det altid efterses og repareres af kvalificerede fagfolk. Undgå at berøre kompressoren, da der er risiko for skoldning.

Hvis strømkablet beskadiges, skal det udskiftes af producenten, dennes servicetekniker eller anden fagmand for at undgå risiko for elektrisk stød.

Apparatet må ikke betjenes af personer (herunder børn) med nedsat fysisk, sensorisk eller mental formåen eller uden kendskab til eller erfaring med apparatet, med mindre de har fået udtrykkelige anvisninger fra den person, der er ansvarlig for deres sikkerhed.

Lad ikke børn pille ved eller lege med apparatet. Brugsanvisningen er ikke egnet for personer (herunder børn) med nedsat fysisk, sensorisk eller mental formåen eller uden kendskab til eller erfaring med apparatet.

ADVARSEL: Ventilationsåbningerne i kølediskkabinettet eller det sted, hvor køledisken skal bygges ind, må ikke blokeres.

ADVARSEL: Brug ikke mekanisk udstyr eller lignende til at fremskynde afrimningsprocessen, og forsøg ikke at fremskynde den på andre måder end dem, der er anbefalet af producenten.

ADVARSEL: Undgå at beskadige kølekredsløbet.

ADVARSEL: Benyt ikke andre elektriske apparater inde i køledisken, end dem producenten anbefaler.

YDERLIGERE ADVARSEL

Forsigtig: Risiko for brand. Højden på trekanten i symbolet skal være mindst 15 mm.

Vedligeholdelse

1. Bemærk

Anvend aldrig et beskadiget stik eller en løstsiddende stikkontakt. Der er risiko for elektrisk stød eller kortslutning. Overhæld aldrig køledisken med væske. Benyt ikke basiske rengøringsmidler, sæbe, rensebenzin, acetone eller en børste.

2. Rengøring udvendig

Rengør køledisken udvendigt med en blød klud fugtet med almindeligt opvaskemiddel. Tør efter med en blød, tør klud.

3. Rengøring indvendig

Tag hylderne ud, og vask dem af i vand.

Tør køledisken af indvendigt med en blød klud.

4. Hvis køledisken skal slukkes i længere tid

Rengør køledisken grundigt både indvendig og udvendig, og lad lågen stå åben, så det tørrer helt. Glasset kan let gå i stykker. Hold børn på sikker afstand.

5. Udskiftning af pæren i lysboksen

Hvis LED-lampen beskadiges, skal producenten eller dennes servicetekniker foretage udskiftningen.

Fejlfinding

Fejl	Årsag og afhjælpning
Ingen køling	Er stikket OK, og sidder det korrekt i stikkontakten?Er der sprunget en sikring?Er der ingen strøm?
Utilfredsstillende køling	Står køledisken i direkte sol?Står køledisken nær en varmekilde?Er der tilstrækkelig luftcirkulation rundt om køledisken?Er lågen lukket helt til?Har lågen stået åben længe?Er lågens tætningsliste deform eller beskadiget?Er køledisken for tæt pakket eller for fyldt?Er der varer, der blokerer for luftindtaget eller –udtaget?Indstil temperaturregulatoren.
Køledisken støjer meget	Køledisken står ikke lige (i vater).Køledisken har berøring med en væg eller andet. Der er en løs del i køledisken.
Kontakt den lokale servicetekniker, hvis du ikke kan finde og afhjælpe fejlen ud fra skemaet ovenfor.

Bemærk

Følgende er ikke fejl eller tegn på et problem

Der høres susen af vand, når køledisken kører. Dette er helt normalt, da kølemidlet cirkulerer i systemet.

På fugtige årstider kan der dannes kondens på ydersiden af køleskabet. Dette er ikke en fejl, men skyldes den høje luftfugtighed. Kondensen kan bare tørres af med en klud.

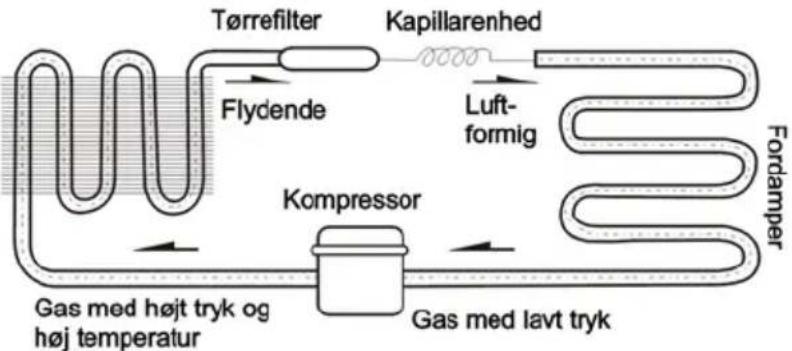

Kølesystemets funktionsprincip og strømskema

Kompressionskøling består af 4 faser: kompression, kondensering, drosling og fordampning. Kompressionen foretages af kompressoren, kondenseringen af kondensatoren, droslingen af kapillarrørene og fordampningen af fordamperen. Når kølemidlet cirkulerer i det lukkede kølesystem, suger kompressoren kølemiddel, som har absorberet varme i fordamperen. Kølemidlet bliver til gas med højt tryk og høj temperatur. I kondensatoren afgives varmen til luften, mens kølemidlet bliver flydende igen og drosles ind i kapillarrørene, hvorefter det løber ind i fordamperen med lavt tryk. Det flydende kølemiddel koger hurtigt og omdannes til gas, når trykket falder brat. Imens absorberer det varme fra køleskabet. Kompressoren suger så det gasformige kølemiddel, der nu har lavt tryk og lav temperatur. På denne måde cirkulerer kølemidlet, så køledisken køler.


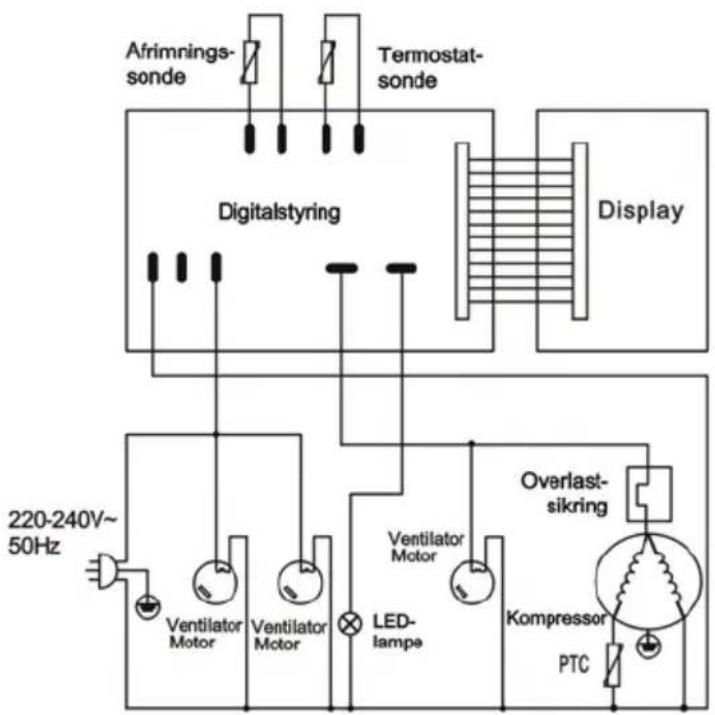

Strømskema

Tekniske specifikationer

Model:	RTC 237 WE RTC 237 BE	RTC 287 WE RTC 287 BE
Kølemiddel og indsprøjtningsmængde (g)	R290(90)	R290(90)
Generel nominel indgangseffekt (W)	250	380
Vejrforhold	4	4
Køletemperatur (°C)	0-12	0-12
Klasse af beskyttelse mod elektrisk stød	I	I
Totalt effektivt rumindhold (I)	235	270
Nettovægt (kg)	80.5	89
Mærkespænding (V)	220-240~	220-240~
Nominel strømstyrke (A)	1.5	2.3
Lampeeffekt (W)	11(T4),1.44/PC(LED)	11(T4),1.44/PC(LED)
Mærkefrekvens (Hz)	50	50
Udvendige mål (mm) (D x B x H)	515x485x1690	515x485x1895

Bemærk

1. Ved ændringer i de elektriske specifikationer er det strømskemaet og parametrene på typeskiltet, der gælder.
2. Konstruktionen kan blive ændret uden varsel.

Betydning:

Elektriske apparater må ikke bortskaffes sammen med almindeligt husholdningsaffald, men skal indsamles/afleveres separat.

Kontakt de lokale myndigheder angående bortskaffelse og aflevering.

Hvis elektriske apparater bortskaffes ukorrekt, f.eks. smides på lossepladsen, kan farlige stoffer fra apparatet sive ned i grundvandet og blive optaget i fødekæden. Dette kan være yderst sundhedsskadeligt. Når du udskifter dit gamle apparat med et nyt, er forhandleren juridisk forpligtet til at tage imod dit gamle apparat mhp. bortskaffelse.

scancool

ViSiCooler

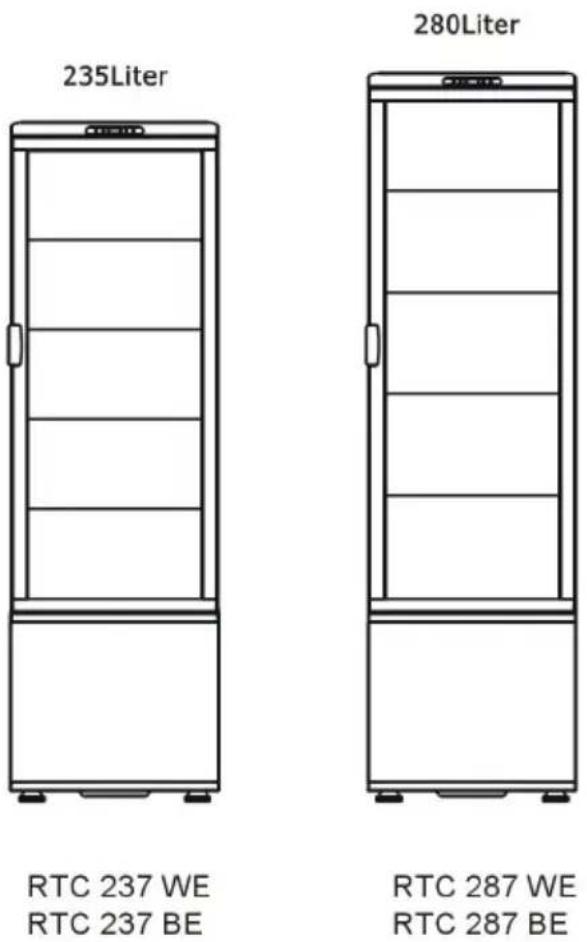

BETRIEBSANLEITUNG

RTC 237 WE
RTC 237 BE
RTC 287 WE
RTC 287 BE

Liste over eftersalgsservicestationer:

Adresse Scandomestic A/S
Kontaktnummer 7242 5571
Hjemmeside Scandomestic.dk
QR-kode 387001
Relevante oplysninger til bestilling af reservedele direkte eller gennem andre kanaler leveret af producenten,importøren eller en autoriseret repræsentant;	Scandomestic A/S
Den mindste periode, i hvilken reservedele, der er nødvendige til reparation af apparatet,er tilgængelige;	8 år
Instruktioner til hvor man finder modeloplysningerne i produktdatabasen, som defineret i forordning (EU) 2019/2024 ved hjælp af et weblink, der linker til modelinformationen, lagret i produktdatabasen, eller et link til produktdatabasen og information om hvordan man finder modelidentifikatoren på produktet.)	www.scandomestic.dk

Bemærk: Adressen eller kontaktnummeret på servicestationen kan ændres uden forudgående varsel. Bekræft venligst, om servicestationen er direkte tilknyttet vores selskab, när du opsøger tjenester.
