BRUGSANVISNING 25-9741 Biltema

• Kan neddykkes.
• Bruger ikke strøm i hviletilstand.
• Korrosionsbeskyttet pumpemotor.
  • Opfylder standarden ISO 8846, 8849.

ADVARSEL

Denne lænsepumpe kan benyttes til både ferskvand og saltvand. Brug til andre typer væsker, der indeholder farlige, ætsende eller korrosive stoffer, kan medføre skade på pumpen, det omgivende miljø samt personskade eller skade på ejendom, inklusive mulig udsættelse for farlige stoffer. Denne lænsepumpe er kun beregnet til lænsepumpning af vand. Må ikke tørkøres.

OBS! En lænsepumpe er ikke nogen sikkerhed for, at båden kan holdes flydende. Den er et hjælpemiddel til lænsning. Båden skal kontrolles regelmæssigt,. selv om der er monteret en lænsepumpe.

MONTERING

• Lænsepumpen skal monteres i den laveste del af bådens skrog.
• Pumpeenheden er fastgjort på den hvide bundplade med to snaplåse, fig. 1.
• Ved montering på metal eller glasfiber, skal der først monteres en monteringsplade på bunden af skroget. Skru derefter bundpladen (sien)

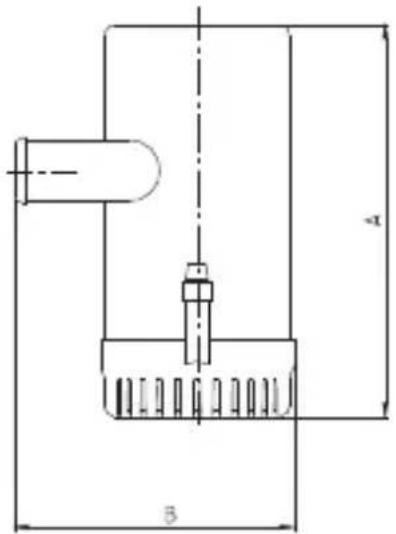

A B

Mål mm

ART.	25-9741	25-9742	25-9743
A	107	107	151
B	77	86	130

fast i monteringspladen med rustfri skruer, fig. 1.

• Vælg et passende sted til bordgennemføringen i skroget - så tæt ved pumpen som muligt, men samtidig så højt over vandlinjen som muligt, så der ikke kan løbe vand tilbage ind i båden, när båden sejler, eller när den ligger fortøjet.
• Træk slangen så kort og stejlt som muligt fra pumpens udløb til bordgennemføringen. Det bidrager til at minimere risikoen for luftlommer, som ellers kan medføre luftlås.
• Undgå skarpe knæk på slangen.
• Fastgør slangen med rustfri spændebånd ved pumpen hhv. ved bordgennemføringen. Fastgør også slangen på stykket mellem pumpe og bordgennemføring, hvis det er nødvendigt.
• Slangen må ikke rettes nedefter ved udløbet, da der så let kan dannes luftlommer.

ELEKTRISK TILSLUTNING, FIG. 2.

• Kontroller først, at bådens elsystem stemmer overens med lænsepumpens, dvs. 12 V DC.
• Sørg for, at ledningstilslutningerne bliver placeret så højt som muligt, samt at de sikres mod fugt med en form for tætning, fortrinsvis krympeflex med lim.
• Lænsepumpens brune ledning tilsluttes til plus (+) på batteriet.

• Lænsepumpens sorte ledning tilsluttes til minus (-) på batteriet.

• Afbryder (manuel funktion) og sikring skydes ind på den brune ledning.

• Tilslutning af lænsepumpe sammen med niveauafbryder, se separat skraveret tilslutningsdiagram, fig. 2.
• Forkert tilslutning af brun og sort ledning medfører, at pumpen enten kører baglæns, slet ikke kører, eller at lænsepumpens elmotor tager skade, hvorved garantien bortfalder.

PASNING/VEDLIGEHOLDELSE

• Pasning af lænsepumpen indebærer, at man regelmæssigt løsner lænsepumpen fra bundpladen og fjerner evt. snavs og olie, der er kommet ind sammen med vandet og har sat sig fast.
• Lænsepumpen er fastgjort til bundpladen med to snaplåse, således at den nemt klan løsnes.

• Rystelser og vibrationer kan medføre, at pumpe eller spændebånd løsner sig. De bør derfor kontrolleres regelmæssigt.

• Ledningstilslutningerne må ikke komme i kontakt med vand.

• Ledningerne bør kontrolleres for brud på isoleringen og korrosion ved tilslutningerne.
• Løft aldrig lænsepumpen i ledningerne. Lænsepumpen skal behandles forsigtigt. Tab ikke lænsepumpen..
• Lænsepumpen er beregnet til at lænsepumpe vand (ferskvand og saltvand), og den må ikke benyttes til benzin, petroleum, motorolie eller opløsningsmidler.
• OBS! Forkert montering, betjening eller pasning/vedligeholdelse indebærer, at produktgarantien bortfalder.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

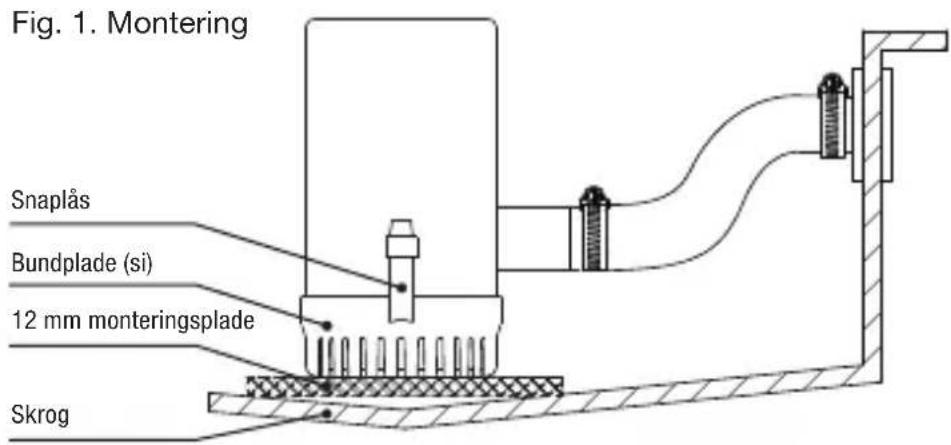

Fig. 1. Montering Snaplås Bundplade (si) 12 mm monteringsplade Skrog

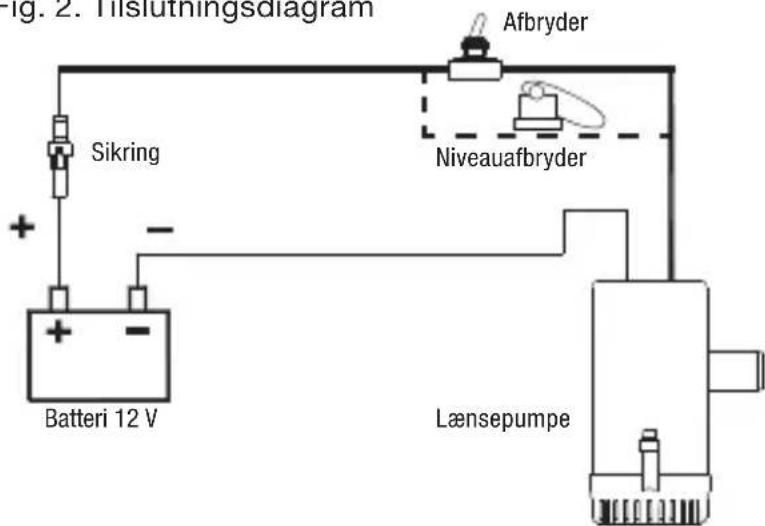

Fig. 2. Tilslutningsdiagram

Fig. 2. Tislutningsdiagram Sikring Batteri 12 V Niveauafbryder Afbryder Lænsepumpe
