BRUGSANVISNING 25-9746 Biltema

ART. 25-9746
Kapacitet 47 l/min.
Spænding 12 V
Strømforbrug 3 A
Sikring 5 A
Slangetilslutning 19 mm
Maks. trykhøjde 3 m
Mål 170 x 105 x 83 mm

• Dykpumpe
• Automatisk, starter ved 40 mm vandniveau, stopper ved 20 mm
• Bruger ikke strøm i hviletilstand
  • Korrosionsbeskyttet pumpemotor
  • Der kan pumpes væsker op til 43 °C
  • Opfylder standarden ISO 8849

ADVARSEL

Denne lænsepumpe kan benyttes til både ferskvand og saltvand. Brug til andre typer væsker, der indeholder farlige, ætsende eller korrosive stoffer, kan medføre skade på pumpen, det omgivende miljø samt personskade eller skade på ejendom, inklusive mulig udsættelse for farlige stoffer. Denne lænsepumpe er kun beregnet til lænsepumpning af vand. Må ikke tørkøres.

OBS! En lænsepumpe er ikke nogen sikkerhed for, at båden kan holdes fl ydende. Den er et hjælpemiddel til lænsning. Båden skal kontrolles regelmæssigt, selv om der er monteret en lænsepumpe.

MONTERING

• Lænsepumpen skal monteres i den laveste del af bådens skrog.
• Pumpeenheden er fastgjort på den hvide bundplade med to snaplåse, fi g. 1.
• Ved montering på metal eller glasfi ber, skal der først fastgøres en monteringsplade på bunden af skroget. Skru derefter bundpladen (sien) fast i monteringspladen med rustfri skruer, fi g. 1.
• Vælg et passende sted til bordgennemføringen i skroget - så tæt ved pumpen som muligt, men samtidig så højt over vandlinjen som muligt, så der ikke kan løbe vand tilbage ind i båden, när båden sejler, eller när den ligger fortøjet.
• Træk slangen så kort og stejlt som muligt fra pumpens udløb til bordgennemføringen. Det bidrager til at minimere risikoen for luftlommer, som ellers kan medføre luftlås.
• Undgå skarpe knæk på slangen.
• Fastgør slangen med rustfri spændebånd ved pumpen hhv. ved bordgennemføringen. Fastgør også slangen på stykket mellem pumpe og bordgennemføring, hvis det er nødvendigt.
• Slangen må ikke rettes nedefter ved udløbet, da der så let kan dannes luftlommer.

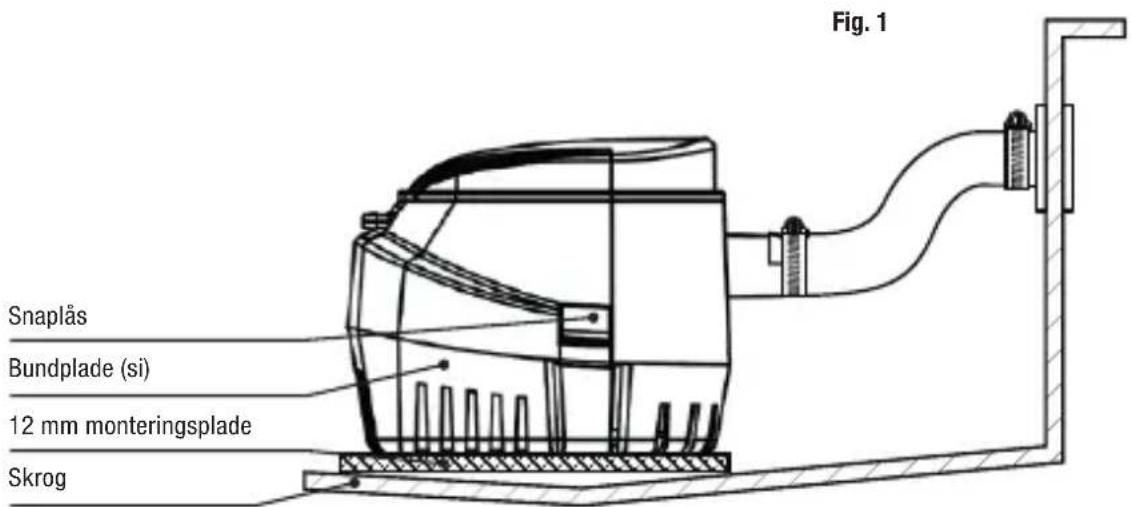

Fig. 1 Snapläs Bundplade (si) 12 mm monteringsplade Skrog

ELEKTRISK TILSLUTNING

• Kontroller først, at bådens elsystem stemmer overens med lænsepumpens, dvs. 12 V DC.
• Sørg for, at ledningstilslutningerne bliver placeret så højt som muligt, samt at de sikres mod fugt med en form for tætning, fortrinsvis krympefl ex med lim.
• Lænsepumpens brune ledning tilsluttes til plus (+) på batteriet (manuel start).
• Lænsepumpens brune/hvide ledning tilsluttes til (+) på batteriet (automatik).
• Lænsepumpens sorte ledning tilsluttes til minus (-) på batteriet (stel).
• Afbryder (manuel funktion) og sikring skydes ind på den brune ledning.
• Forkert tilslutning af brun og sort ledning medfører, at pumpen enten kører baglæns, slet ikke kører, eller at lænsepumpens elmotor tager skade, hvorved garantien bortfalder.

PASNING/VEDLIGEHOLDELSE

- Pasning af lænsepumpen indebærer, at man regelmæssigt løsner lænsepumpen fra bundpladen og fjerner evt. snavs og olie, der er kommet ind sammen med vandet og har sat sig fast.

• Lænsepumpen er fastgjort til bundpladen med to snaplåse, således at den nemt klan løsnes.
• Rystelser og vibrationer kan medføre, at pumpe eller spændebånd løsner sig. De bør derfor kontrolleres regelmæssigt.
• Ledningstilslutningerne må ikke komme i kontakt med vand.
• Ledningerne bør kontrolleres for brud på isoleringen og korrosion ved tilslutningerne.
• Løft aldrig lænsepumpen i ledningerne. Lænsepumpen skal behandles forsigtigt. Tab ikke lænsepumpen..
• Lænsepumpen er beregnet til at lænsepumpe vand (ferskvand og saltvand), og den må ikke benyttes til benzin, petroleum, motorolie eller opløsningsmidler.
• OBS! Forkert montering, betjening eller pasning/vedligeholdelse indebærer, at produktgarantien bortfalder.

AFFALDSHÅNDTERING

EL-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC)

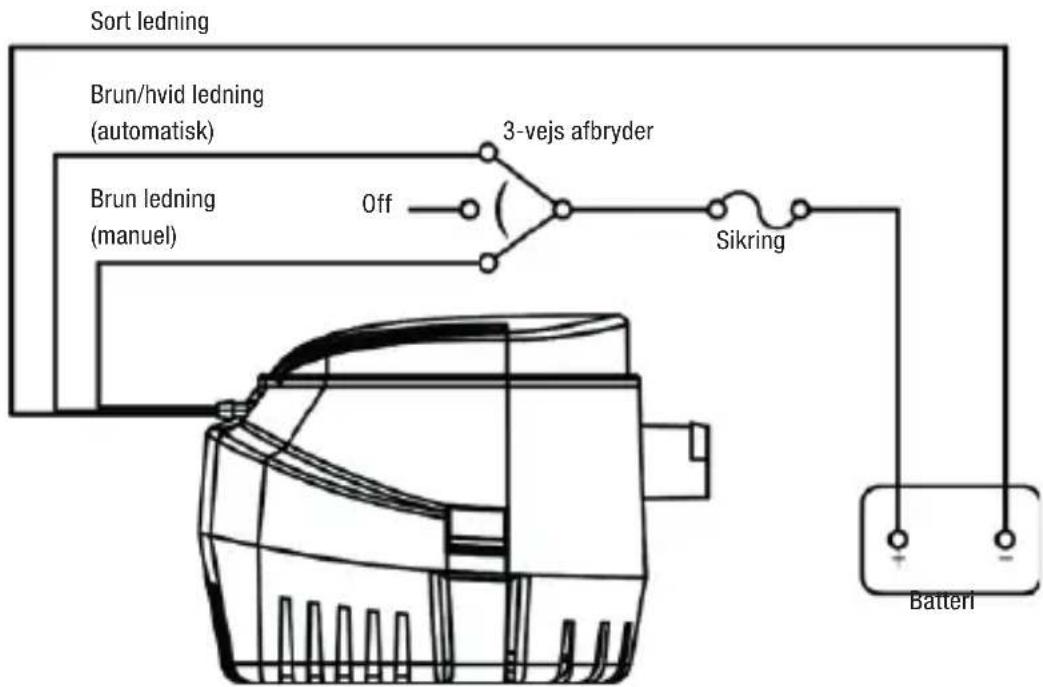

Fig. 2

Sort ledning Brun/hvid ledning (automatisk) 3-vejs afbryder Brun ledning (manuel) Off Sikring Batteri
