BRUGSANVISNING 15-029 Biltema
DK – Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.
ORIGINAL MANUAL
SLANGUPPRULLARE 3/8", TRYCKLUFT
Læs hele manualen igennem inden brugen, og vær særlig opmærksom på sikkerhedsinformationerne. Opbevar altid denne manual i nærheden af produktet, så operatøren har den ved hånden. Ved evt. salg eller overdragelse skal denne manual følge med. Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med produktet.
TEKNISKE DATA
Slangemateriale: ..... Fleksibel, armeret PVC
Slangelængde: 12 + 1,5 m
Slangedimension ∅: ..... Indv. 10 mm, udv. 16 mm
Tilslutning: .... Lynkobling for trykluft
Maks. arbejdstryk: ..... 10 bar
Temperatur: ..... -10 °C til +45 °C
Drejelig: 180°
Vægt: 5 kg
ANVENDELSESOMRÅDE
15-029 Slangeopruller 3/8", trykluft, er drejelig og beregnet til vægmontering. Slangen kan let trækkes ud og låses i den ønskede længde. Automatisk oprulning sker ved hjælp af en fjeder.
SIKKERHEDSFORSKRIFTER
- Overskrid aldrig det maksimalt tilladte arbejdstryk.
- Sluk kompressoren efter brug.
- Det er sikrest at slukke for kompressoren, inden slangen rulles ind.
- Undgå, at slangen kommer i kontakt med kemikalier som opløser PVC, som f.eks. acetone, terpentin, benzin, syre med mere.
- For at undgå trykfald skal en evt. forlængerslange: - ikke være for lang - have mindst samme indvendige diameter som slangen på slangeoprulleren.
- Brug ikke slangeoprulleren ved lave temperaturer, da slangen bliver stiv og vanskelig at rulle ind.
- Slangeoprulleren må kun repareres af en kvalifi ceret reparatør. Med "kvalifi ceret reparatør" menes en person, der har den uddannelse og viden, der kræves til at foretage reparationer på sikker og korrekt måde.
- Rul aldrig en snavset eller våd slange ind. Tør den først af med en tør klud.
- Ved rengøring må der ikke sprøjtes vand på eller i rullen.

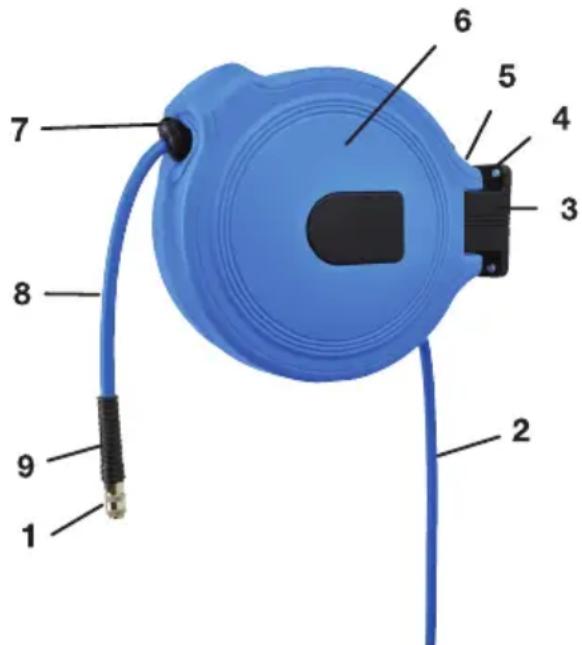

OVERSIGTSBILLEDE
- Lynkobling
- Indgående slange
- Vægkonsol
- Monteringshul
- Split
- Tromle
- Stop
- Udgående slange
- Knæksikring

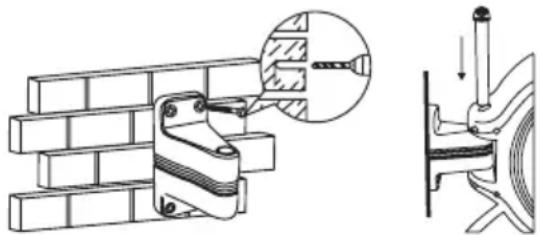

MONTERING
Slangeoprulleren skal monteres på en tør og beskyttet væg i nærheden af kompressoren. De medfølgen-de plastplugs må kun bruges til montering på vægge af tegl eller sten.
a. Kontroller, at væggen er fast og stabil og kan tåle den belastning, som slangeoprulleren kan medføre ved brugen.
b. Vælg et passende sted på væggen, og marker monteringskonsollens fi re skruehuller på væggen med en blyant eller en kørner.
c. Bor huller med et passende bor. Ved montering på teglstensvægge må ingen af hullerne sidde i mørtelfuger.
d. Skru vægkonsollen fast i væggen.
e. Sæt tromlen (6) på vægkonsollen (3), og fastgør tromlen med splitten (5).
ANVENDELSE
- Tilslut kompressoren til niplen på den indgående slange (2).
- Træk forsigtigt slangen ud til den ønskede længde, fortsæt med at trække, til der høres et klik, stop med at trække, og lad slangen gå ca. 5 cm tilbage.
- Start kompressoren, og juster dens tryk.
- Når slangen skal rulles ind, rykkes slangen let 3-5 cm ud, hvorefter den rulles automatisk op. Hold fast i slangen, indtil den er helt rullet ind. Det mindsker risikoen for, at lynkoblingen (1) medfører skader, samt at slangen skal sno sig og komme til at ligge ujævnt. Hvis det sker alligevel, rulles slangen helt ud, og den rulles ind igen,
