BRUGSANVISNING 84-0102 Biltema

Plastposer og liknende emballasje kan være farlig. Lange ledninger. Kvelningsfare.

OBS! Strømadapteren er ikke en leke.

TEKNISKE DATA

Produktstørrelse: ..... 135 x 63 cm

Bilstørrelse: 10 x 4,5 x 2,5 cm

Spenning inn: ..... 100–240 V AC

Spenning ut: 12 V DC

- Produktet er kun beregnet for bruk hjemme og innendørs.

- Produktet må ikke brukes av barn hvis de ikke er under tilsyn av en voksen.

- Produktet må ikke modifiseres eller bygges om.

- Bilbanens strømkontakter må ikke kortsluttes.

- Kontroller at produktet er helt. Produktet må ikke brukes hvis det er skadet.

Denne manual indeholder vigtige informationer om produktets anvendelse samt eventuelle sikkerheds-risici. Alle brugere opfordres til at læse manualen inden brug. Vi tager forbehold for, at illustrationer og beskrivelser af enkelte detaljer ikke altid er i fuld overensstemmelse med produktet. Gem manualen til fremtidig brug.

ANVENDELSESOMRÅDE

Denne racerbane er beregnet til hjemmebrug indendørs af børn fra otte år.

MÆRKNING

Manual medfølger og skal læses inden brug og gemmes til fremtidig brug.

Beskyttelsesklasse II. Brugsgenstand med dobbeltisolering. Kræver ikke jordforbindelse.

ADVARSLER!

Plastposer og lignende emballager kan være farlige. Lange ledninger. Risiko for kvælning.

Indeholder små dele. Risiko for kvælning. Ikke egnet til børn under 3 år.

OBS! Netadapteren er ikke legetøj.

TEKNISKE DATA

Produktstørrelse: ..... 135 x 63 cm

Bilstørrelse: 10 x 4,5 x 2,5 cm

Indgangsspænding: . . . 100-240 V AC

Udgangsspænding: .... 12 V DC

Anbefalet alder:....Fra 8 år

Ledningslængde (adapter): 1,5 m

Ledningslængde (håndkontrol): 1 m

SIKKERHEDSFORSKRIFTER

• Læs altid manualen før brug, og gem den til senere brug.
• Produktet skal samles af en voksen.
• Plastposer og lignende emballager kan være farlige. For at undgå risikoen for kvælning skal plasten fjernes, inden dette produkt tages i brug. Emballage og emballagemateriale skal derefter ødelægges eller opbevares utilgængeligt for spædbørn og børn.

- Produktet er kun beregnet til hjemmebrug inden døre.

- Produktet må ikke anvendes af børn uden opsyn af en voksen.

- Produktet må ikke ændres eller ombygges.

- Brug kun tilbehør og reservedele, der er anbefalet af producenten.

- Små dele skal holdes uden for børns rækkevidde for at undgå risikoen for, at børnene sluger delene og bliver kvalt.

- Racerbanen må kun benyttes sammen med den medfølgende netadapter.

- Racerbanens elektriske tilslutninger må ikke kortsluttes.

- Kontroller jævnligt, at netadapteren fungerer korrekt. Hvis netadapteren er beskadiget, må den IKKE anvendes.

- Kontroller, at produktet er helt. Brug ikke produktet, hvis nogen del af det er beskadiget.

- Lad aldrig produktet være uden opsyn, når ledningen sidder i stikkontakten.

- Sluk produktet, og tag adapteren ud af stikkontakten straks efter brug.

- Produktet må ikke anvendes i nærheden af vand eller i fugtige omgivelser.

DELE

NR.	DEL		ANTAL	NR.	DEL		ANTAL
1.		Loopstøtte	4 stk.	9.		Bil	2 stk.
2.		Kurveskinne	8 stk.	10.		Håndkontrol	2 stk.
3.		Samlestykke	72 stk.	11.		Skilt	1 stk.
4.		Loopskinne	16 stk.	12.		Venstre skilte-holder	1 stk.
5.		Lige skinne med strømtislutning	1 stk. 13.			Højre skilte-holder	1 stk.
6.		Lige skinne med omgangstæller	1 stk. 14.	Kurveskilt
7.		Lige skinne	8 stk.	15.		Netadapter	1 stk.
8.	Rackearts 1-2-3-4	4 stk.

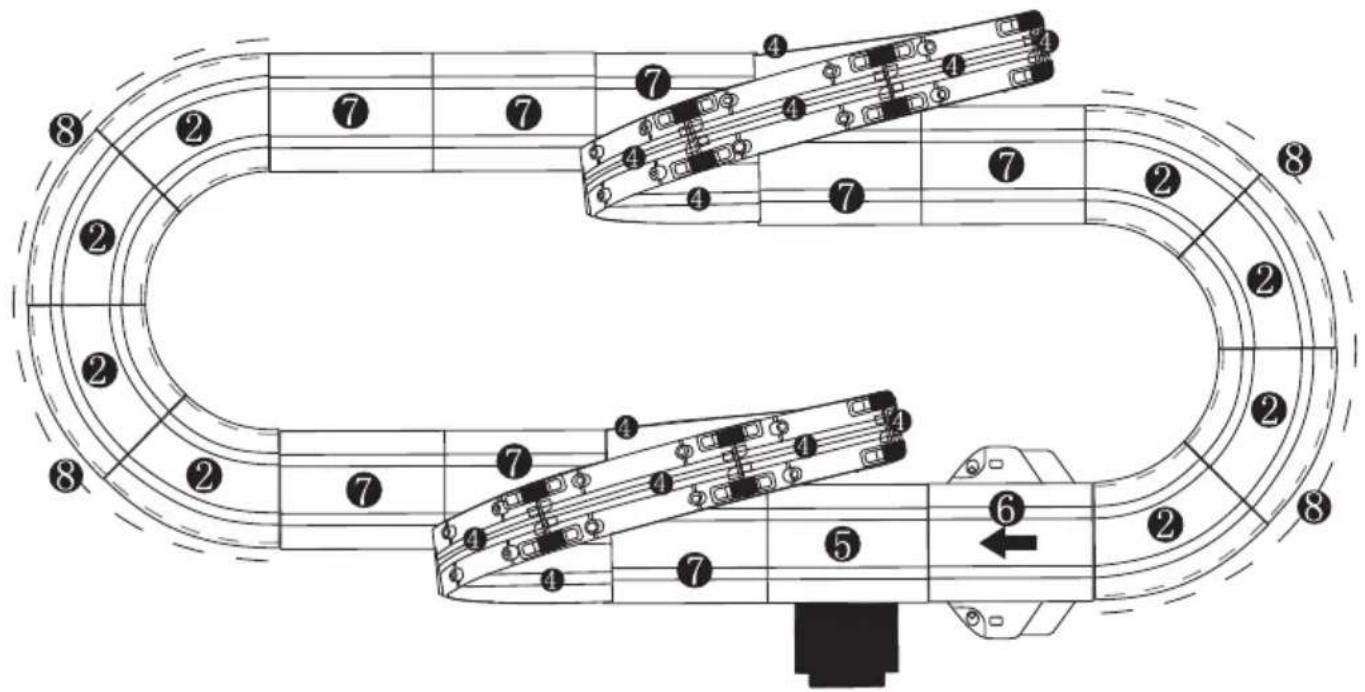

BANEPROFIL

OBS! Forsøg ikke at trykke skinner med bøjede spor sammen. Ret altid sporene ud først.

2. Fastgør skinnerne

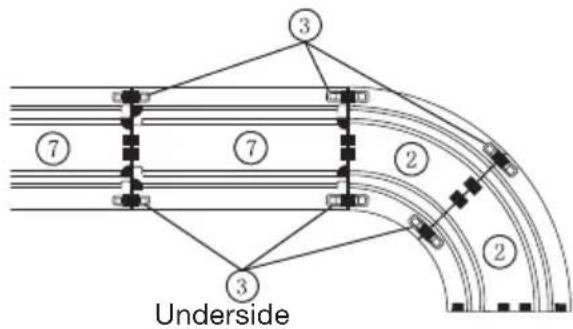

Fastgør de samlede skinner ved at sætte samlestykker (3) på undersiden af skinnerne. OBS! Sæt kun samlestykker i skinnernes yderspor. Det er ikke nødvendigt med samlestykker i midtersporet.

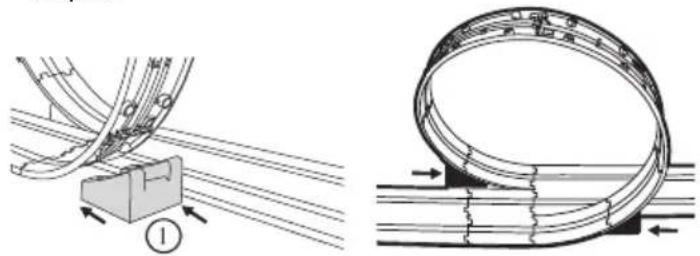

Monter loopstøtterne (1) ved at trykke dem på plads under op- og nedkørselsramperne til loopet.

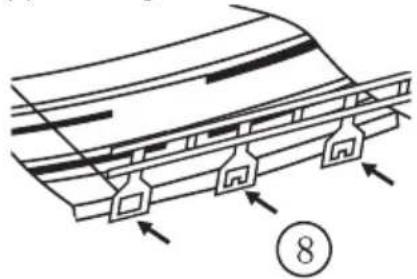

Løft kurveskinnerne, og hægt tappene på rækværket (8) fast langs kurveskinnernes kant.

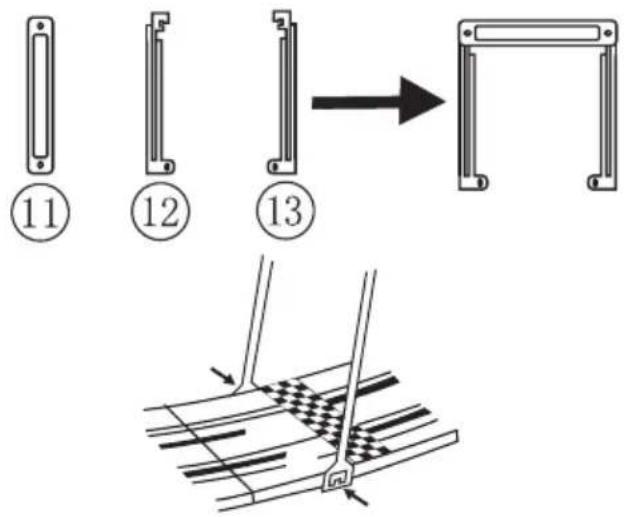

Monter skiltet (11) ved hjælp af venstre og højre skilteholder (12, 13). Hægt derefter skiltet fast på hver side af den lige skinne med omgangstæller (6), så det sidder ved startlinjen.

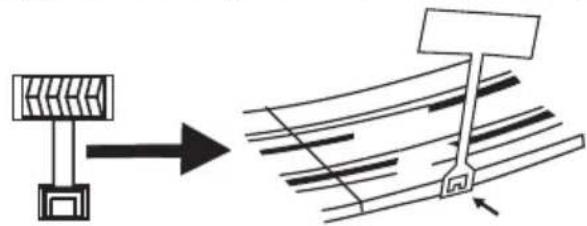

Placer kurveskiltet (14) i en valgfri kurve ved at hægte det fast langs kanten af kurveskinnen (2).

1. Nulstil omgangstælleren (6) ved at trække i den

røde knap et antal gange, indtil tælleren står på nul igen. OBS! Omgangstælleren går fra 0 til 9. Hvis du kører mere end ni omgange i træk, begynder tælleren at tælle forfra fra nul.

1. Kontroller, at bilernes dæk sider korrekt.

1. Sæt netadapteren i en stikkontakt.
2. Tænd for afbryderen på den lige skinne med strømtilslutning (5).
3. Kør bilen fremad ved at trykke på speederknappen på håndkontrollen (10).

1. Skru helt op for farten ved at trykke på turbo-boost-knappen, f.eks. når du skal køre op i loopet

eller gerne vil køre ekstra stærkt på et lige stykke.

1. Hvis bilen ryger af banen, skal du løfte den op og placere den på startlinjen. Genoptag derefter kørslen.
2. Sluk for afbryderen på den lige skinne med strømtilslutning (5), när du er færdig med at køre.
3. Tag netadapteren ud af stikkontakten.

VEDLIGEHOLDELSE

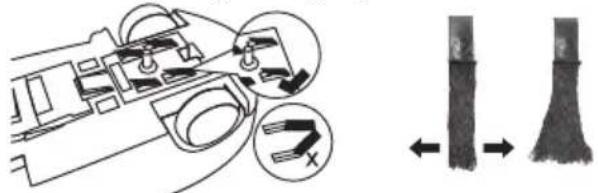

1. Slæbeskoene

- For at opnå den bedst mulige kontakt mellem bilen og banen skal du rette slæbeskoene til, när bilen har kørt nogle omgange.

- Slæbeskoene på bilens underside kan af og til blive slidte eller bøjede, hvilket kan give rykvis kørsel eller få bilen til at standse helt. Hvis det sker, kan du ofte løse problemet med en let justering af slæbeskoene, så bilen bliver køreklar igen. - Start med at vende bunden i vejret på bilen. Bøj slæbeskoene opad til en vinkel på 90° med fingrene. Tryk derefter trådene i hver slæbesko sammen, og ret eventuelle løse tråde ud. Tryk nu slæbeskoene tilbage mod bilens underside. Slæbeskoene skal trykkes ned, så de har en vinkel på ca. 30°.

30°

2. Rengøring

• Beskyt banestykkerne og bilerne mod snavs, olie og andre typer væske.
• Rengør altid metaldelene på banestykkerne og bilerne med en tør klud.
• Rengør bilernes dæk med en let fugtig klud.
• Sørg for, at racerbanens netadapter er taget ud af stikkontakten, inden du rengør delene.
• Kontroller regelmæssigt banestykkerne og bilerne for at sikre, at der ikke er skader på ledninger, stik og bilernes karosseri.
• Tag altid netadapterens stik ud af stikkontakten efter brug.

(EU) 2019/1782 KRAV TIL MILJ∅VENLIGT DESIGN AF EKSTERNE STR∅MFORSYNINGER

OFFENTLIGGJORTE OPLYSNINGER VÆRDI OG PRÆCISION ENHED
Fabrikantens navn, varemærke, organisationsnummer og adresse.	Biltema AB Garnisonsgatan 26, 2.sal SE-254 66 Helsingborg BTS Org. nr.: 556672-2822
Modelbetegnelse RHD10W120060E
Indgangsspænding 100-240 V
Indgangsfrekvens 50/60 Hz
Udgangsspænding 12 V
Udgangsstrøm 0,6 A
Udgangseffekt 7,2 W
Gennemsnitlig virkningsgrad i aktiv funktion	81,81	%
Virkningsgrad ved lav belastning (10 %)	N/A	%
Elforbrug ved nulbelastning	0,064	W

ELAFFALD

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afleveres på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).
