BRUGSANVISNING 15-027 Biltema
Læs hele manualen igennem inden brugen, og vær særlig opmærksom på sikkerhedsinformationerne. Opbevar altid denne manual i nærheden af produktet, så operatøren har den ved hånden. Ved evt. salg eller overdragelse skal denne manual følge med. Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med produktet.
TEKNISKE DATA
Slangemateriale: ..... Polyesterarmeret PVC
Slangelængde:....20+1m
Slangedimension ∅: ..... 3/8" (indv. 9 mm, udv. 16 mm)
Tilslutning:.... Lynkobling for trykluft
Maks. arbejdstryk: ..... 10 bar
15-027 Slangerulle 360°, trykluft, er beregnet til væg- eller gulvmontering. Slangen rulles let ind manuelt med et håndsving.
SIKKERHEDSFORSKRIFTER
- Kontroller kompressorens lufttryk inden tilslutning.
- Overskrid aldrig det maksimalt tilladte arbejdstryk.
• Sluk kompressoren efter brug. - Det er sikrest at slukke for kompressoren, inden slangen rulles ind.
- Undgå, at slangen kommer i kontakt med kemikalier som opløser PVC, som f.eks. acetone, terpentin, benzin, syre med mere.
- For at undgå trykfald skal en evt. forlængerslange:
- ikke være for lang
- have mindst samme indvendige diameter som slangen på slangerullen.
- Brug ikke slangerullen ved lave temperaturer, da slangen bliver stiv og vanskelig at rulle ind.
- Slangerullen må kun repareres af en kvalificeret reparator. Med "kvalificeret reparator" menes en person, der har den uddannelse og viden, der kræves til at foretage reparationer på sikker og korrekt måde.
- Rul aldrig en snavset eller våd slange ind. Tør den først af med en tør klud.
- Ved rengøring må der ikke sprøjtes vand på eller i rullen.

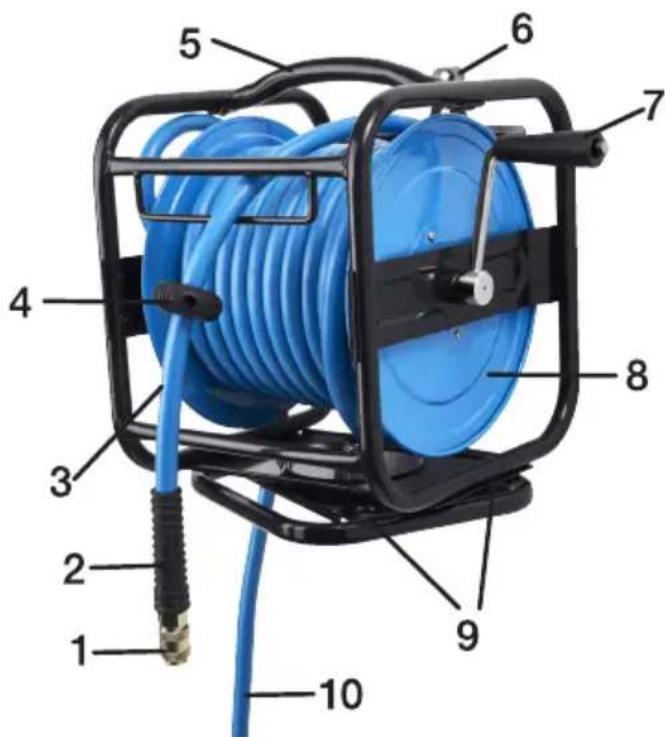

OVERSIGTSBILLEDE
- Lynkobling
- Knæksikring
- Udgående slange
- Stop
- Løftehåndtag
- Vægkonsol
- Håndsving
- Tromle
- Monteringshul, gulv
- Indgående slange
MONTERING
Slangerullen er beregnet til montering på et tørt og beskyttet sted i nærheden af kompressoren. De medfølgende plast-plugs må kun bruges til montering på vægge af tegl eller sten.
Vægmontering
a. Kontroller, at væggen er fast og stabil og kan tåle den belastning, som slangerullen kan medføre ved brugen.
b. Vælg et passende sted på væggen, og marker vægkonsollens (6) to skruehuller på væggen med en blyant eller en kørner.
c. Bor huller med et passende bor. Ved montering på teglstensvægge må ingen af hullerne sidde i mørtelfuger.
d. Skru vægkonsollen fast i væggen.
e. Hæng slangerullen op på vægkonsollen.
f. Kontroller, at slangerullen ikke sidder löst.
Gulvmontering
a. Kontroller, at underlaget er fast og stabilt og kan tåle den belastning, som slangerullen kan medføre ved brugen.
b. Vælg et passende sted, og marker de fire monteringshuller (9) på underlaget med en blyant eller en kørner.
c. Bor huller med et passende bor.
ANVENDElse
- Rul forsigtigt slangen ud til den ønskede længde.
- Tilslut den indgående slange (10) til kompressorens trykregulator. Start kompressoren, og juster den til et passende arbejdstryk på trykregulatoren.
- Når arbejdet er afsluttet, slukkes kompressoren, og tilslutningen afmonteres, så der ikke er tryk i slangen. Fastgør den indgående slange (10) på siden af tromlen.
- Rul den udgående slange (3) ind med håndsvinget (7), og fordel slangen jævnt over hele tromlen. Hvis slangen er våd eller snavset, skal den først tørres af med en tør klud.
