BRUGSANVISNING 15-030 Biltema

DK – Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

ORIGINAL MANUAL

SLANGUPPRULLARE 3/8", GUMMISLANG

- ikke være for lang

Dette produktet må kasseres i i henhold til lokale forskrifter. Hvis du er usikker, kan du kontakte lokal myndighet.

KÄÄNNÖS ALKUPERÄISESTÄ OHJEKIRJASTA

LETKUKELA 3/8", KUMILETKU

Læs hele manualen igennem inden brugen, og vær særlig opmærksom på sikkerhedsinformationerne. Opbevar altid denne manual i nærheden af produktet, så operatøren har den ved hånden. Ved evt. salg eller overdragelse skal denne manual følge med. Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med produktet.

TEKNISKE DATA

Slangemateriale: . . . . . . Gummi

Slangelængde: 15 + 1 m

Slangedimension ∅: ..... Indv. 10 mm

Maks. arbejdstryk: ..... 10 bar

Temperatur: ..... -10 °C til +45 °C

Vægt: 10 kg

ANVENDELSESOMRÅDE

15-030 Slangeopruller 3/8", gummislange, er beregnet til trykluft eller vand.

Til væg-, lofts- eller gulvmontering Slangen kan let trækkes ud og låses i ønsket længde, automatisk oprulning med en returfjeder.

SIKKERHEDSFORSKRIFTER

- Overskrid aldrig det maksimalt tilladte arbejdstryk.

- Sluk kompressoren/luk vandhanen efter brug.

- Det er sikrest at slukke for kompressoren/lukke vandhanen, inden slangen rulles ind.

- Undgå, at slangen kommer i kontakt med kemikalier, der opløser gummi.

- For at undgå trykfald skal en evt. forlængerslange: - ikke være for lang

- have mindst samme indvendige diameter som slangen på slangeoprulleren.

- Brug ikke slangeoprulleren ved lave temperaturer, da slangen bliver stiv og vanskelig at rulle ind.

- Slangeoprulleren må kun repareres af en kvalifi ceret reparatør. Med "kvalifi ceret reparatør" menes en person, der har den uddannelse og viden, der kræves til at foretage reparationer på sikker og korrekt måde.

• Rul aldrig en snavset eller våd slange ind. Tør den først af med en tør klud.
• Ved rengøring må der ikke sprøjtes vand på eller i rullen.

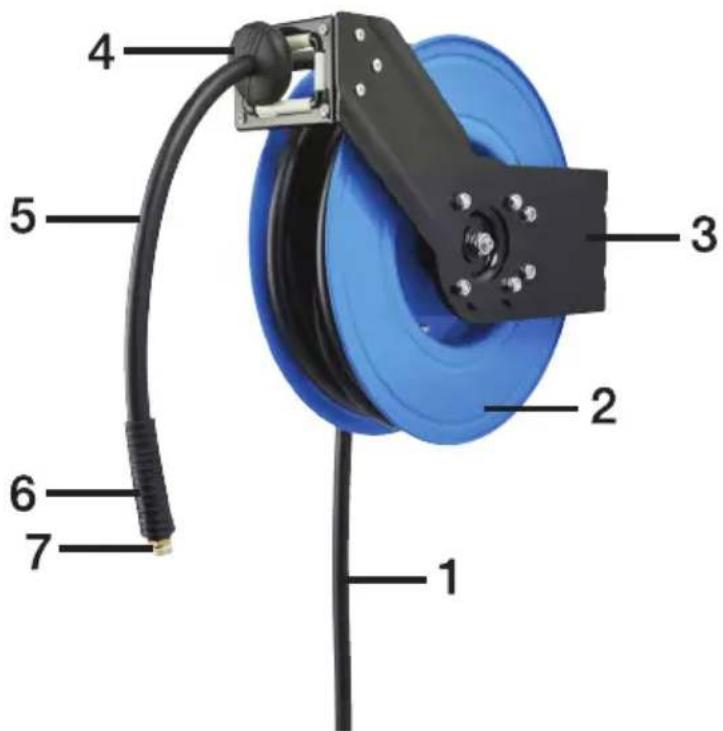

OVERSIGTSBILLEDE

1 2 3 4 5 6 7

1. Indgående slange
2. Tromle
3. Vægkonsol
4. Stop
5. Udgående slange
6. Knæksikring
7. Tilslutning

MONTERING

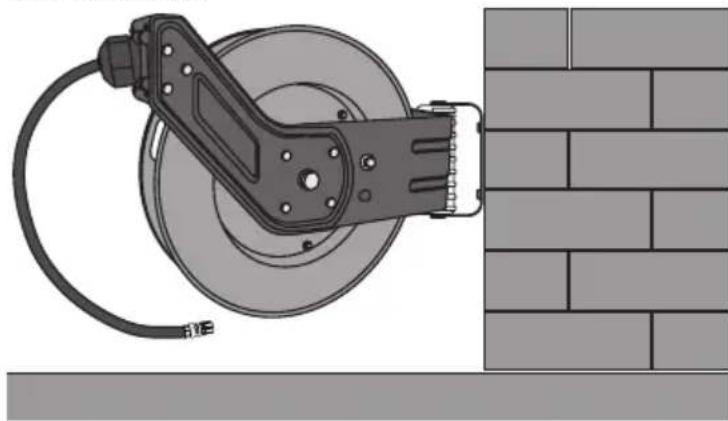

Slangeoprulleren skal monteres på en/et tør/t og beskyttet væg, gulv eller loft i nærheden af kompressoren/vandhanen.

a. Kontroller, at væggen er fast og stabil og tåler den belastning, som slangeoprulleren kan medføre ved brug.
b. Vælg et passende sted på væggen, og marker monteringskonsollens fi re skruehuller på væggen med en blyant eller en kørner.
c. Bor huller med et passende bor. Ved montering på teglstensvægge må ingen af hullerne være i mørtelfuger.
d. Skru vægkonsollen fast i væggen.
e. Tilslut den indgående slange. Brug gevindtape eller tilsvarende tætningsmiddel.

ADVARSEL!

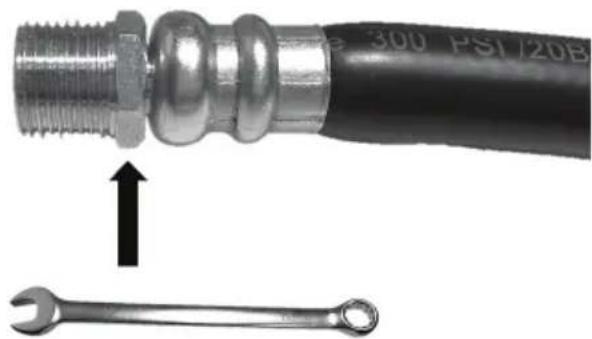

For ikke at skade tilslutningen (7) ved tilspænding skal der benyttes en 17 mm fastnøgle som modhold, når koblingen spændes til. Hvis tilslutningens slangenippel roterer inde i slangen, svækkes tilslutningen.

Træk forsigtigt slangen lige frem til ønsket længde, der høres regelmæssigt en kliklyd. Stop med at trække, når kliklyden høres, og lad slangen løbe ca. 5 - 10 cm tilbage.

c. Tilslut værktøjet til den udgående slange.

d. Start kompressoren/åbn vandhanen, og juster dens tryk.

e.

5-25 cm

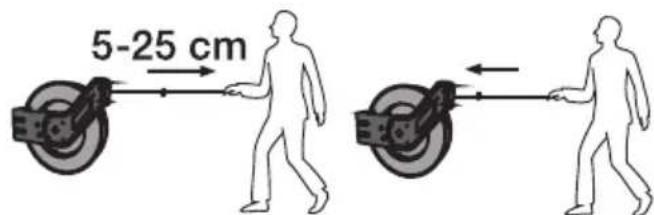

Når slangen skal rulles ind, trækkes den let 5 - 25 cm ud, hvorefter den rulles automatisk ind. Hold fast i slangen, indtil den er helt rullet ind. Det reducerer risikoen for, at tilslutningen (7) skal forårsage skade, samt at slangen skal sno sig og kommer til at ligge ujævnt. Hvis det sker alligevel, rulles slangen helt ud, og den rulles ind igen.

BORTSKAFFELSE

Dette produkt skal kasseres i henhold til de lokale forskrifter. Er du usikker, skal du kontakte de myndigheder.
