BRUGSANVISNING 46-3355 Biltema

Lampen kan ikke dimmes.

5. SIKKERHET

OBS: Lyskasterens lyskilde kan ikke byttes.

8.2 Rengjøring

Denne manual skal læses inden montering og brug, og den skal gemmes til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifterne og advarslerne.

1. TEKNISKE DATA

ARTIKEL 46-3355 46-3356 46-3357
Lysstrøm (lm) 70	0 2100 3500
Effekt (W) 10 30	50
Energiklasse A A	A
Spænding (V) 23	0 230 230
Levetid (t.) 25 00	0 25 000	25 000
Farvetemperatur (K)	3000	3000	3000
Dæmpbar	Nej	Nej	Nej
Dimension (mm)	134 x 90 x 41	196 x 142 x 45	236 x 165 x 48
Sprednings-vinkel	110°	110°	110°
Farvegengi-velse (Ra)	≥80 ≥80 ≥80
IP-klasse	IP44	IP44	IP44
Omgivelses-temperatur	-20 - +40°	-20 - +40°	-20 - +40°
Vægt	538 g	935 g	1201 g
Ledning	1,5 m	1,5 m	1,5 m
Sensor	PIR	PIR	PIR
Til udendørsbrug	Ja	Ja	Ja

- Bevægelsessensor (PIR)

• Detektionsvinkel: 90°.
• Detektionsafstand: 4-7 m (< 24° C).
• Tid til belysning: 140 s ±20 s
• Bevægelseshastighed, følsomhed: 0,6 – 1,5 m/s.
• 25 ± 10 lux

3. ANVENDELSESOMRÅDE

Dette produkt er beregnet til at give automatisk, bevægelsesaktiveret belysning i eksempelvis gara-geindkørsler, indgange, parkeringspladser og andre steder inden- og udendørs. Bemærk! LED-lyskilden kan ikke udskiftes. Hvis den er beskadiget, skal hele armaturet udskiftes.

4. MÆRKNING

Her følger en forklaring af symboler på produktet og emballagen.

Lampen kan ikke dæmpes.

5. SIKKERHED

ADVARSEL! Læs altid sikkerhedsforskrifterne inden brug.

5.1 Sikkerhedsforskrifter

• Se aldrig direkte ind i lyskilden.
• Fjern aldrig beskyttelsesglasset, när lampen er tændt.
• Hvis beskyttelsesglasset er ødelagt, skal det straks udskiftes. Brug originale reservedele.
• Lampen må ikke modifi ceres.
• Kontrollér, at produktet er intakt. Brug ikke produktet, hvis nogen del af det er beskadiget. Beskadigede netledninger skal udskiftes af en autoriseret elektriker.
• Sænk aldrig produktet ned i vand eller andre væsker, og skyl det ikke under rindende vand.
• Dæk ikke lampen til, når den er tændt.
• Dette produkt kan anvendes af børn fra 8 år og opefter og af personer med nedsatte fysiske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsyn eller har fået instruktioner i sikker brug af produktet og forstår faren derved. Lad ikke børn lege med produktet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

6. MONTERING

6.1 Udpakning

ADVARSEL! Emballagematerialer kan være skadelige for børn.

Efter udpakning skal al emballagen fjernes og afl everes til genbrug. Kontrollér, at alle dele er med, og at de er intakte.

6.2 MONTERING AF LED-PROJEKT∅R

ADVARSEL! Brug ikke lampen, hvis den er beskadi- get.

• Monter ikke lampen et sted, hvor der kan forekomme unormalt stærke vibrationer.
• Lampen skal monteres på en væg med den medfølgende monteringsbøjle.

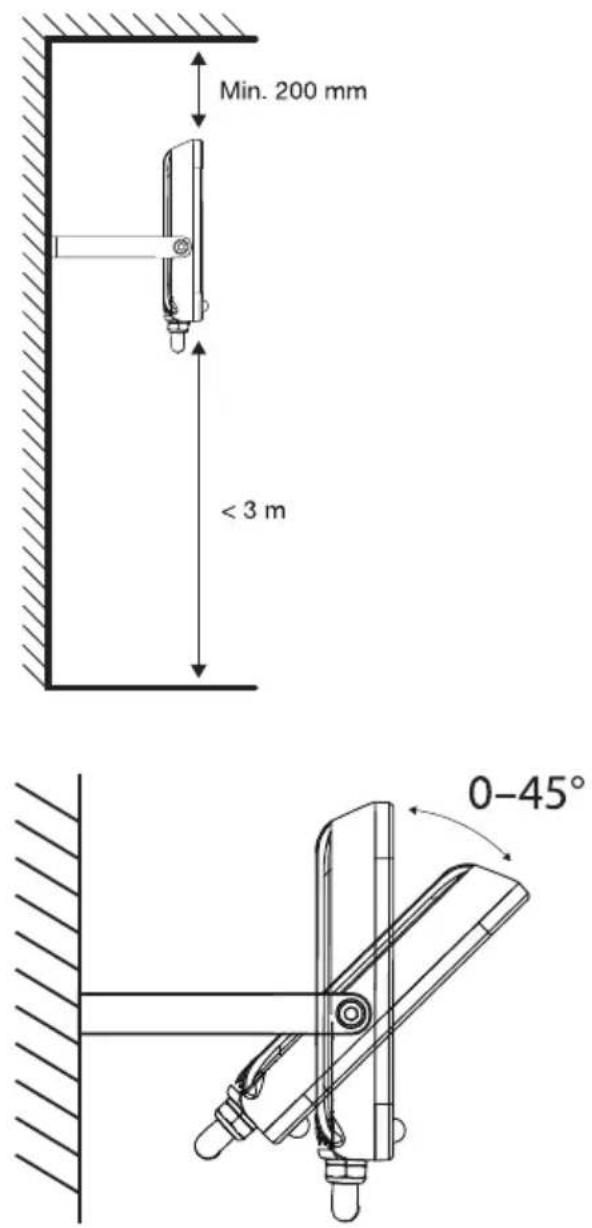

• Lampen skal placeres som vist på nedenstående billede (fi g. 1).
• Monter ikke lampen mere end 3 meter over jorden.

Min. 200 mm < 3 m 0-45°

Figur 1: Monteringsanvisninger

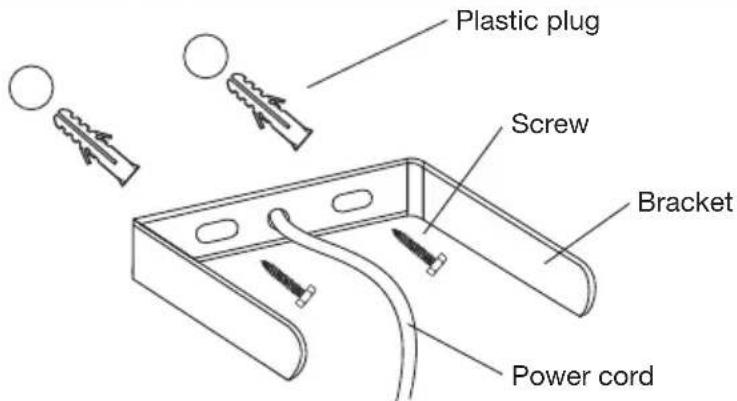

Figur 2: Montering af monteringsbøjle

1. Løsn monteringsbøjlen fra projektøren. Afmærk borehullerne på væggen med bøjlen som bores-kabelon. Bor hullerne, og sæt rawlplugs i. Skru monteringsbøjlen fast på væggen med egnede skruer (medfølger ikke). (Se fi g. 2)

2. Sæt elledningens stik i en jordet stikkontakt.

7. BRUG

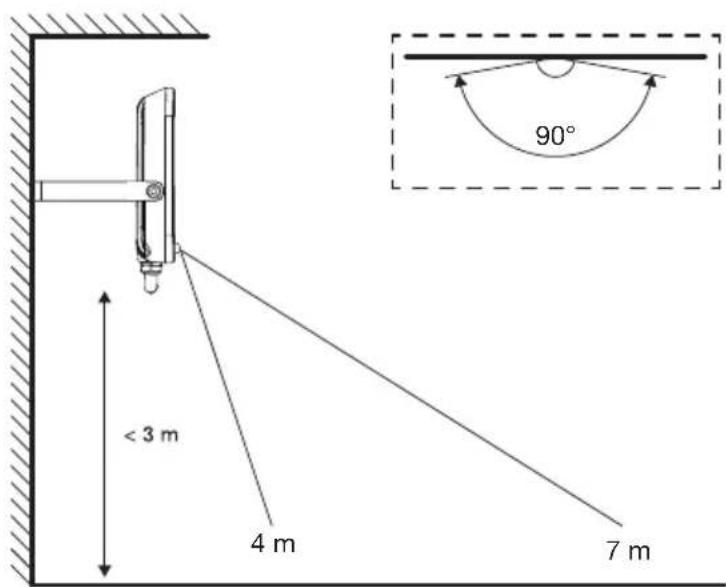

< 3 m 4 m 7 m 90°

Maksimal detektionsafstand: 7 m. Detektionsvinkel: 90°.

Bemærk! Forsøg aldrig at løsne IR-detektorens linsebeskyttelse, da dette vil kunne skade IR-detektoren og medføre, at garantien bortfalder.

8. VEDLIGEHOLDELSE

ADVARSEL! Afbryd strømmen inden vedligeholdelse.

8.1 Lysdiode (LED)

Bemærk: Projektørens lyskilde kan ikke udskiftes.

8.2 Rengøring

• Tør produktets yderside af med en let fugtet klud.
• Brug ikke stærke rengøringsmidler.

9. FEJLFINDING

Projektøren kan tændes utilsigtet, hvis:

• der strømmer damp eller varm luft ud af en ventil, f.eks. fra en vaskekælder.
• motorer fra biler afgiver varme.
• buske eller træer bevæger sig, eller temperaturen ændres.
• den er monteret under et tag eller træ.
• den påvirkes af kraftig elektromagnetisk interferens.

Hvis projektøren slet ikke virker, kan det skyldes:

• at sikringen er slået fra.
• at den er monteret, så bevægelserne sker uden for sensorens område.

Hvis sensorens funktion er nedsat, kan det skyldes:

- at den genstand, som den burde reagere på, har samme eller næsten samme temperatur som omgivelserne.

10. MILJ∅

El-affald

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afl everes på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).
