BRUGSANVISNING 30V-24 Biltema

E. Anslut nätkontakten till eluttaget.

- Tanken vara tömd på luft.

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TeKNisKe DATA

Art.nr.: 17-671 Modell: Kompressor 30V-24

Motor og pumpehus:

Spenning: 230 V - 50 Hz
Motoreffekt: 3,0 hp / 2,2 kW
Strøm: 10 A
Anbefalet sikring: .....16 A
Turtall:....2850 min ^-1 .
Fritt avgitt luftmengde, 6 bar: .195 l/min
Gjennomløpt sylindervolum: ..412 l/min
Maks. arbeidstrykk: .....8 bar / 0,8 MPa
Kompressorolje: .....SAE 10-30
Volum kompressorolje: .....1,6 dl

Advarsel! Starttrykket må ikke overstige 8 bar.

L R

10.6 Feilsøking

FEIL ÅRSAK TILTAK

Denne manual indeholder væsentlige informationer om maskinens brug og sikkerhed. Alle brugere opfordres til at læse manualen før brug og være særligt opmærksom på disse advarsel:

OBS! Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer og materiel.

ADVARSEL! Risiko for alvorlige ulykker.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen. Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TeKNisKe DATA

Art. nr.: 17-671 Model: Kompressor 30V-24

Elmotor & pumpehus:

Spænding: .....230 V - 50 Hz Motoreffekt: .....3,0 hk / 2,2 kW Strøm: .....10 A Anbefalet sikring: .....16 A Omdrejningstal: .....2850 min ^-1 . Fri afgivet luftmængde, 6 bar: .195 l/min Genneml. cylindervolumen: ..412 l/min Maks. arbejdstryk: .....8 bar / 0,8 MPa Kompressorolie: .....SAE 10-30 Volumen kompressorolie: .....1,6 dl

Lydtryk iht. EN ISO 3744

Målt lydtryk LPA: .....71,2 dB (A) Usikkerhed K LPA: .....2,03 dB (A) Garanteret lydtryk LPA: .....73 dB (A)

17-671 Kompressor 30V-24 består af en elmotor med manuel overtryksventil, direkte styret, oliesmurt tocylindret pumpehus og en tank. Den er konstrueret til periodisk drift og beregnet som trykluftkilde. Den kan forsynes med brugbart tilbehør/værktøj til renblæsning, luftpåfyldning, dykker- & hæftepistol, møtrikspænder m.m., der er beregnet til en kompressor med den frit anførte luftmængde iht. tekniske data. Brugsvejledningerne til tilbehør skal læses, så brugen bliver korrekt Kompressoren må ikke bygges om eller anvendes til andre opgaver.

4. GENERELLE SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller når belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens adverselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Brug altid beskyttelsesudstyr som høreværn.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.
- Børn og personer med nedsatte fysiske eller psykiske evner må ikke bruge produktet uden opsyn iht. EN 60335-1/A2:2006.

4.3 Brug og pasning af maskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan slukke for maskinen.
• Placer aldrig brændbare genstande, nylon- eller stofgenstande i nærheden af eller på kompressoren.
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Ret aldrig en luftstråle mod personer eller dyr.
• Tilslut aldrig trykluftslanger med lavere maksimalt tilladt tryk end kompressorens maksimale arbejdstryk.
• Kontroller, at trykluftslangen er hel før tilslutning og hold den væk fra varme og skarpe kanter.
• Efterlad aldrig kompressoren med trykaf-bryderen i position ON uden regelmæssigt tilsyn to gange i timen.
• Flyt aldrig kompressoren, när der er tryk på tanken.
• Brug aldrig kompressoren, hvis ledningen er i stykker, eller hvis tilslutningen ikke er korrekt.
• Brug kompressoren indendørs i fugt- og støvfri omgivelser.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Brug ikke kompressoren uden luftfilter.
• Brug kun anbefalet værktøj, tilbehør og reservedele.
• Læs omhyggeligt vejledningerne til værktøjet og tilbehøret, der sluttes til.
• Undgå utilsigtet start ved at fjerne stikket fra stikkontakten før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Følg kompressorens pasningsinstruktioner og tøm lufttanken dagligt efter endt arbejde.
• Tillad ikke, at nogen bruger kompressoren, hvis de ikke bekendt med dens drift og brug.

6 7 16 8 15 9 21 18 13 17

1 20 12 10 14 3 2 4 5 19 11

4.4 Elsikkerhed

• Kontroller, at netspændingen stemmer overens med det angivne på kompressorens typeskilt.
• Slut maskinen til en stikkontakt med jord-fejlsafbryder.
• Udsæt ikke elektriske maskiner for regn eller fugtighed, hvis de ikke er indkapslede til det.
• Händter ledninger forsigtigt og beskyt dem mod varme, olie og skarpe kanter.
• En eventuel forlængerledning må ikke være rullet op på tromlen. Træk hele ledningen ud af kabeltromlen.
• Brug kun en rigtigt dimensioneret forlængerledning med henblik på længde og ledningsareal i forhold til udtagets strømstyrke.
• Undgå kontakt med jordede genstande, f.eks. rør, radiatorer og køleanlæg, når du arbejder med maskinen. Risiko for elektrisk stød øges, når du er jordet.
• Eventuel reparation af motoren og ledningsudskiftning skal udføres af en autoriseret elektriker.

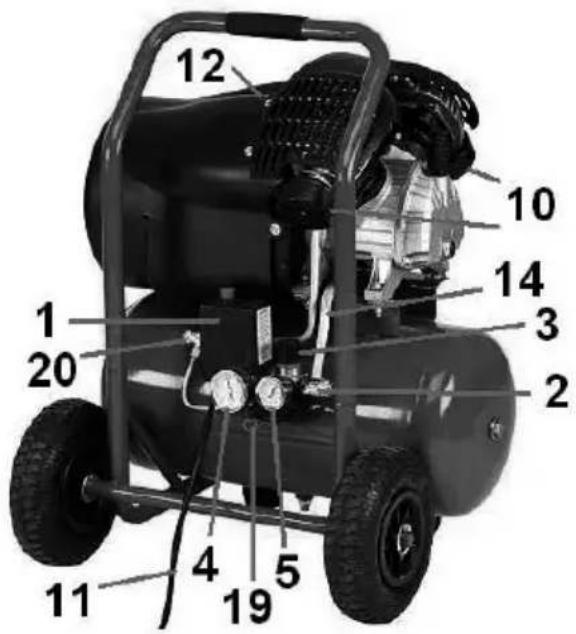

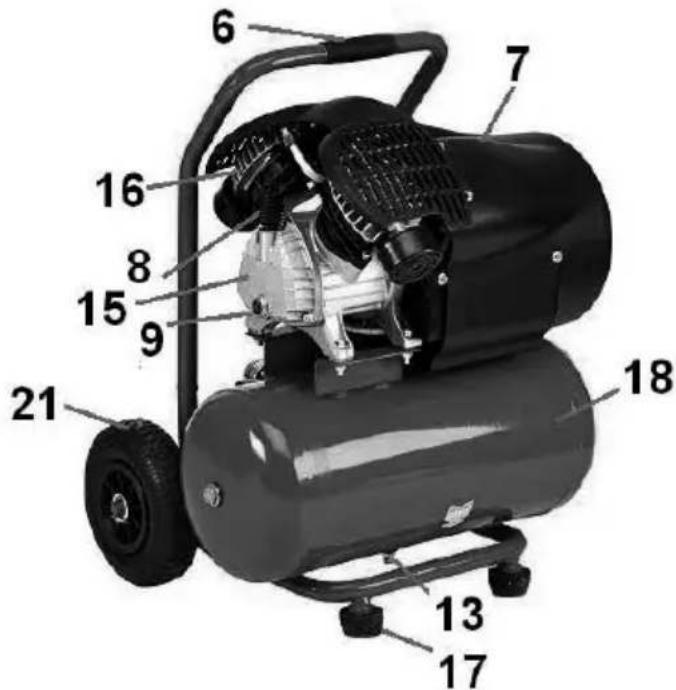

5. OVERSIGTSBILLEDE

1. Trykafbryder ON/OFF
2. Lynkobling
3. Trykregulator
4. Manometer tanktryk
5. Manometer udgående tryk
6. Bærehåndtag
7. Plastkappe
8. Olieprop med krumtaphusudluftning
9. Olieniveauglas
10. Luftfilter, indssugning
11. Elledning
12. Motorsikring
13. Aftapningsventil
14. Tilførselsrør
15. Kappe til krumtaphus
16. Topdæksel
17. Gummifod
18. Tank
19. Sikkerhedsventil
20. Returventil
21. Hjul

6. MONTERINGSVEJLEDNING

Ved udpakning kontrolleres, at kompressoren ikke er beskadiget under transporten. Læs hele manualen.

A. Monter en split i det inderste hul på hver hjulaksel.
B. Sæt en skive, et hjul og yderligere en skive på hvert hjul.
C. Sikres med en split i det yderste hul.
D. Skru luftfiltrene (10) i de to topdækslers (16) indsugning.
E. Fjern transportpropen fra krumtappens kappe (15) og monter den medfølgende olie-prop (8) i oliepåfyldningshullet på kappen til krumtaphuset.

Advarsel!

Rør aldrig ved pumpehuset eller tilførselsrøret, da de bliver meget varme under driften (også efter at kompressoren er stoppet, er de varme).

7. SÄERLIGE

SIKKERHEDSFORSKRIFTER

7.1 Særskilte risici ved brug af en kompressor

Selvom instruktionerne i manualen følges, kan der opstå visse faremomenter. Vær opmærksom på dem og forsøg at undgå dem.

Risiko for elektrisk stød

• Brug kompressoren indendørs og udsæt den ikke for fugt.
• Kontroller, at ledningen og dens stik ikke er beskadiget, inden det sættes i stikkontakten.
• Fjern altid stikket fra stikkontakten inden service, reparation eller justering af trykaf-bryderen.

Risiko for høreskader

- Anvend høreværn.

Fare for bevægelige dele

- Kontroller, at alle beskyttelsesanordninger er hele og på plads, før kompressoren startes.

Risiko for forbrænding

- Når luft komprimeres, dannes der varme. Rør aldrig ved topdæksel, tilførselsrør eller andre dele på pumpehuset under eller lige efter brug. De kan blive meget varme. Rør derfor aldrig ved pumpehuset, før kompressoren er kølet af efter ca. 30 minutter.

7.2 Advarselssymboler på maskinen

På kompressoren sidder forskellige etiketter med symboler, der er beregnet til at advare mod eventuelle farer samt at informere om korrekt brug af kompressoren også i specielle situationer. Disse etiketter er meget vigtige og skal respekteres.

Læs manualen grundigt igennem, inden kompressoren tages i brug.

Risiko for høreskader, brug høreværn!

Advarsel! Risiko for elektrisk stød.

Advarsel! Risiko for bevægelige dele. Enheden er fjernstyret og kan starte uden forvarsel. Fjern altid stikket fra stikkontakten inden service eller reparation.

Advarsel! Risiko for forbrænding. Visse komponenter som tilførselsrør, topdæksel og elmotor bliver varme under driften; rør dem ikke.

7.3 Sikkerhedsanordninger

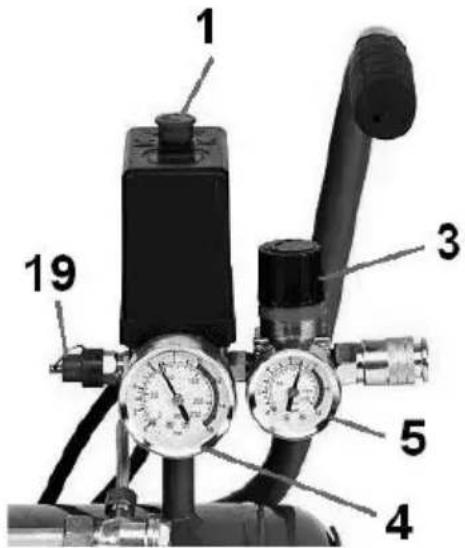

1 19 3 5 4

Trykafbryder (1)

Kompressoren skal tændes og slukkes med trykafbryderen. Den regulerer automatisk start- og stoptryk, hvilket kan justeres.

Start - Træk knappen op til position ON. Stop - Tryk knappen ned til position OFF.

Når elmotoren slukkes med trykafbryderen, skal der høres en hvæsende lyd i nogle sekunder. Lyden kommer fra trykafbryderens nåleventil, når tilførselsrøret og cylinderen udluftes. En forlænget trykluftudblæsning på ca. 20–30 sekunder sker efter start med en ikke tryksat tank.

OBS! Sluk aldrig kompressoren ved at tage stikket ud af stikkontakten eller afbryde for strømmen på anden måde. Motoren kan tage skade, hvis tanken ikke tømmes for luft før næste start. Brug altid trykafbryderen til at starte og slukke kompressoren.

Trykregulator (3)

Det er en ventil, der regulerer udgående tryk/luftstrøm.

• For at øge udgående tryk/luftstrøm drejes grebet med uret mod +.
• For at mindske eller lukke for udgående tryk/luftstrøm drejes grebet mod uret mod -.

Inden tilslutning:

• Kontroller trykluftværktøjets arbejdstryk.
• Inden tilslutning af trykluftværktøj og/eller trykluftslange lukkes for udgående tryk/ luftstrøm.

Motorsikring (12)

Motorsikringen beskytter motoren mod overstrøm, f.eks. ved overbelastning, for stor startmodstand eller spændingsfald. For at nulstille kompressoren, efter at motorsikringen er udløst, skal man:

Åbne aftapningsventilen (13) og slippe luften ud af tanken, så der ikke er noget modtryk tilbage. Vente i 5 minutter, så elmotoren køler af, inden du manuelt nulstiller motorsikringen.

Hvis motorsikringen igen udløses, når kompressoren genstartes, skal du sætte trykaf-bryderen på OFF og koble elforsyningen fra. Henvend dig derefter til et autoriseret service-værksted.

Plastkappe (7)

Forhindrer utilsigtet berøring af det varme topdæksel, elmotoren og den roterende køleventilator.

Luftfilter (10)

Luftfiltret forhindrer, at der kommer støv i pumpehuset, hvilket kan skade pumpehuset. Det skal rengøres/udskiftes regelmæssigt, så den indgående luftstrøm ikke reduceres. Luftfilteret reducerer desuden lydniveauet.

Sikkerhedsventil (19)

Sikkerhedsventilen forhindrer, at trykket i tanken overstiger det højst tilladte tryk, den er godkendt til.

8. INSTRUKTION I BRUG

8.1 Placering

Kompressoren skal placeres:

• På et plant underlag.
• I et godt ventileret, tört og støvfrit rum med en afstand på mindst 50 cm fra genstande, der kan tilstoppe motorens køleluftindtag/udblæsning. Elmotoren og især pumpehuset udstråler meget varme.

8.2 Anvendelse

Denne kompressor er konstrueret og fremstillet til periodisk drift. Den kontinuerlige driftstid bør ikke overstige 50 % af den totale tid indenfor en 15 minutters periode.

A. Kontroller, at plastkappen (7) og sikkerhedsventilen (19) er monteret og hele.
B. Skru luftfiltret (10) af og kontroller, at det er rent.
C. Luk trykregulatoren (3) ved at skrue den mod uret.
D. Kontroller, at trykafbryderen (1) er i position OFF, og at motorsikringen ikke er udløst.
E. Slut stikket til stikkontakten.
F. Skru aftapningsventilen (13) af, hvis det er første gang kompressoren bruges. Start kompressoren med trykafbryderen (1) og lad den arbejde i 10 minutter uden belastning. Sluk derefter kompressoren og skru aftapningsventilen på igen.
G. Sæt trykluftslange og værktøj på.
H. Start kompressoren og fyld tanken. Kompressoren stopper automatisk, når den har nået maks. trykket på 8 bar. Trykket kan aflæses på manometeret (4). Kompressoren fungerer helt automatisk ved hjælp af trykafbryderen, der slukker motoren, når det maksimale tryk er nået og starter igen kompressoren, når trykket falder til en værdi af ca. 2 bar under det maksimale. Tryk.

I. Når arbejdet er færdigt, slukkes kompressoren med trykafbryderen, og aftapningsventilen (13) åbnes, så kondensvandet kan komme ud. Luk derefter aftapningsventilen.

Advarsel!

- Når tilbehør/værktøj monteres, eller når tilbehør/værktøj skal udskiftes, medens tanken er tryksat, skal trykregulatoren (3) være lukket.

• Efterlad ikke kompressoren uden opsyn med trykafbryderen i position ON mere end i 1 time.
• Brug beskyttelsesbriller ved renblæsning.

OBS!

- Brug ikke malingsprøjte i nærheden af kompressoren. Der kan suges farvestof ind i luftfiltret, hvilket kan forårsage beskadi-gelse af pumpehuset. Risikoen mindskes ved at placere kompressoren så langt fra lakeringsområdet som muligt.

9. OPBEVARING

Når kompressoren ikke er i brug, skal:

For at opretholde kompressorens gode funktion, er det nødvendigt at holde den ren og foretage regelmæssig vedligeholdelse.

Advarsel!

Ved al reparation, service og justering af trykafbryderen skal:

• Kompressoren være slukket, og stikket skal være fjernet fra stikkontakten, så utilsigtet start og elektrisk stød forhindres.
• Tanken være tömt for luft.

10.1 Vedligeholdelsesskema

DAGLIGT		EFTER 10 DRIFTSTIMER	ÉN GANG OM ÅRET ELLER HVER 120. DRIFTSTIME
Aftapning af kondensvand i tank	X
Kontrol og rengøring af luftfilter	X
Kontrol af oliestand	X
Olieskift	XX
Rengøring af returventil	X

10.2 Vedligeholdelse af tank (18)

For at undgå korrosion i tanken skal kondensvandet tømmes dagligt efter udført arbejde ved at:

A. Placere en opsamlingsbeholder under aftapningsventilen (13).
B. Åben aftapningsventilen (13) ved at skrue den nogle omgange mod uret. OBS! Den må ikke åbnes helt, da den kan løsne sig.
C. Start kompressoren og vent, indtil kondensvandet er fuldstændigt tömt fra tanken.
D. Luk aftapningsventilen.

Advarsel! Der må ikke udføres svejsearbejde på tanken, da dette kan påvirke dens holdbarhed.

10.3 Rengøring af luftfilter (10)

Skru skruen, der sidder i midten af luftfiltret, af og fjern den yderste kappe. Rengør filterindsatsen med sæbe og vand og lad den tørre helt, inden den sættes på plads igen. Tør den inderste holder og den yderste kappe af med en tør klud.

OBS!

• Brug aldrig kompressoren uden indsugningsfiltret. Der kan trænge fremmedlegemer og støv ind og forårsage alvorlige skader i kompressorblokken.
• Brug aldrig en kompressor med et tilstoppet luftfilter. Elmotoren og pumpehuset overophedes.

10.3 Rengøring af returventil (20)

Tøm tanken for luft og skru låget på returventilen af. Rengør omhyggeligt ventilsædet og pakningen. Udskift eventuelt pakningen og monter derefter alle komponenterne igen.

10.4 Justering af start/stoptryk på trykafbryderen (1)

OBS! Trykafbryderen er fabriksindstillet og skal ikke justeres, medmindre arbejdet, der skal udføres, kræver det.

A. Kontroller, at stikket ikke er tilsluttet stikkontakten.
B. Skru den lille skrue af, der sidder ved siden af trykknappen.
C. Fjern dækslet.

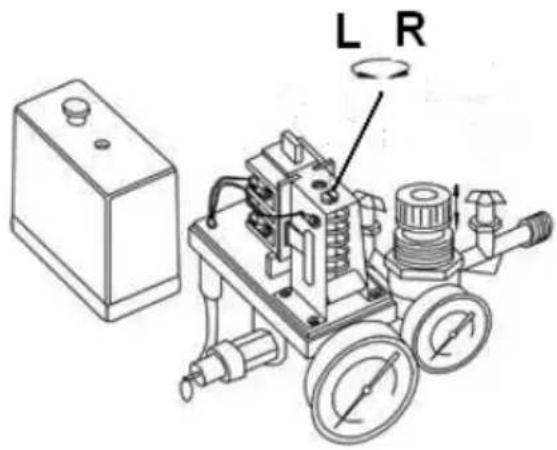

D. Juster den fjederbelastede skrue (se billedet nedenfor).
E. For at mindske trykket på start og stop skrues mod uret mod L.
F. For at øge trykket på start og stop skrues med uret mod R.

Advarsel! Starttrykket må ikke overstige 8 bar.

L R

10.5 Fejlfinding

FEJL ÅRSAG AFHJÆLPNING

Kompressoren starter ikke, ingen lyd fra motoren.	A. Stikket er ikke sat i stikkontakten.B. Motorsikringen er udløst.C. Ingen strøm i stikkontakten.	A. Slut stikket til stikkontakten.B. Nulstil motorsikringen og slip luften ud af tanken.C. Kontroller elnettets sikring.
Kompressoren starter ikke, en brummelyd høres fra motoren.	A. Spændingsfald.B. Der er tryk i cylinderen og tilfør-selsrøret.C. Kondensatoren er defekt.	A. Kontroller, at forlængerledningen er trukket helt ud, og at den er korrekt dimensioneret.B. Sluk kompressoren med trykafbry-deren eller luk luften ud af tanken, inden kompressoren opbevares i længere tid, eller rengør returven-tilen.C. Kontroller og udskift kondensatoren, hvis den er defekt.
Trykfald i luftbeholderen.	A.Lækage ved tilslutningerne.	A.Lad kompressoren få maks. tryk, sluk for strømmen og kom læksøger på tilslutningerne. Der er lækager, hvor der dannes luftbobler. Spænd disse tilslutninger ordentligt til.Tætn med gevindtape, hvis lækagen stadigvæk er der.
Lækage ved trykkontaktens nåleventil, når kompressoren ikke kører.	A.Returventilen slutter ikke tæt.	A.Rengør returventilen.
Kompressoren stopper ikke, tanktrykket kommer ikke op på mere end 5 bar.	A. Stor luftlækage.B. Topdækselpakning eller lamelven-til i pumpehuset er defekt.	A. Kontroller aftapningsventilen, tilfør-selsrøret og lynkoblingen.B. Skru topdækslet af og undersøg pakningen og ventilpakken.
Kompressoren stopper ikke, når den har nået maks. tryk, og sikkerhedsventilen udløses.	A. Trykafbryderen er forkert justeret eller defekt.	A. Juster trykafbryderen eller udskift den eventuelt.

11. EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2002/96/EG og 2006/66/EC)
