BRUGSANVISNING 17-225 Biltema

DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE/EF-OVERENSSTEMMELSESERKLÆRING/ EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ EF-SAMSVARSERKLÆRING/ EC DECLARATION OF CONFORMITY

Produktnamn/Produkt navn/Tuotenimi/ Produkt navn/Product name:

BÄNKCIRKELSÄG 315 MM BENKSIRKELSÄG 315 MM PENKKIPYÖRÖSAHA 315 MM BÄENKRUNDSAV 315 MM CIRCULAR BENCH SAW 315 MM

BILTEMA

Garnisonsgatan 26

SE-254 66 HELSINGBORG

SWEDEN

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2017-03-20

###

Anders Johansson

⚠ FORSIKTIG! - Indikerer en risiko som sannsynligvis vil føre til mindre omfattende personskade hvis den ikke unngås.

Produktet er merket med følgende symboler.

Forebyggende tiltak forhindrer at det skjer en ulykke.

• La aldri benksirkelsagen stå uten tilsyn när motoren er i gang. Slå den av, og ikke forlat verktøyet før sagbladet har stoppet helt. En sag som forlates med motoren i gang, er en ukon-trollert fare.
• Plasser benksirkelsagen på et godt opplyst og fl att område der du kan stå stabilt med god

- Bruk hårnett, og ikke bruk slips eller løstsittende klær.

Ved kapping skal anleggsfestet monteres på langsiden ved å:

6.6 Tiltak før saging

Hvis den er skadet, må den byttes ut.

c. Kontroller at sikkerhetsanordningene fungerer og er korrekt monterte.
d. Kontroller at sagbladet er skarpt og korrekt montert.
e. Kontroller at spaltekniven er korrekt montert og justert.
f. Kontroller at påskyveren henger på hengeren.
g. Kontroller at alle skruer er strammet godt til.
h. Kontroller at arbeidsplassen er rvddet.
i. Still inn riktig vinkel for sagbladet, og påse at de to

• sagbladet senkes så langt ned som mulig.
• anleggssleden (9) være demontert.
• sagbeskytteren (4) være montert.

8.1.1 Forfl ytte sagen

Ved forfl ytning av sagen må sagbladet være så langt ned som mulig.

Disse instrukser er skrevet for at gøre det lettere for operatøren at bruge produktet på en sikker måde. Læs hele brugsanvisningen igennem før brug, og vær særligt opmærksom på sikkerhedsinformationerne.

Instruktionerne er beregnet til personer med en grundlæggende teknisk viden om brugen af lignende maskiner. Det anbefales, at uerfarne personer skaffer sig færdigheder ved at deltage i et kursus eller konsultere erfarne brugere, inden de anvender maskinen. Opbevar altid denne brugsanvisning i nærheden af maskinen, så brugeren har den ved hånden. Maskinen må kun sælges eller udlånes, hvis denne brugsanvisning følger med. Producenten har ikke noget ansvar for skader, der opstår på grund af manglende opmærksomhed om sikkerhedsinformationerne i denne brugsanvisning.

Informationerne i brugsanvisningen har følgende betegnelser:

FARE! - Indikerer en risiko, som med stor sandsynlighed vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

⚠ ADVARSEL! - Indikerer en risiko, som sandsynligvis vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.

⚠️ FORSIGTIG! - Indikerer en risiko, som vil resultere i en mindre eller moderat personskade, hvis den ikke undgås.

Hvis der bruges tal (1, 2, 3...) i teksten, henviser de til den pågældende del på et oversigtsbillede eller en tilhørende illustration.

Hvis afsnit er opstillet med a. b. c. osv., skal instruktionerne udføres i samme rækkefølge.

Hvis opstillingen står med punkter (•), kan handlingerne udføres i vilkårlig rækkefølge.

TERMER, DER ANVENDES VED DENNE MASKINE:
Bruger: Den eller de	personer, som installerer, anvender, indstiller, vedligeholder, reparerer eller fl ytter en maskine.
Elværktøj: Det eller	den net- eller batterid-revne, håndholdte og transportable elværktøj eller havemaskine.
Kvalifi ceret reparatør:	En person, der har den uddannelse og viden, der kræves for at foretage reparationer på en sikker og korrekt måde.

2. ANVENDELSESOMRÅDE

17-225 Bordrundsav 315 mm er konstrueret til grovsavning i byggematerialer med kvadratisk eller rektangulært tværsnit og til savning af træ og træmateriale med enkeltbladede rundsavsklinger iht. instruktionerne i denne brugsanvisning. Den er udstyret med motorbremse og en afbryder, der fungerer som nødstop og nulspændingssikring. Brugeren skal stå nogle decimeter foran saven og på venstre side af en linje fra savklingen, så han/hun hurtigt kan nå afbryderen i tilfælde af en ulykke.

Bordrundsaven:

• er ikke beregnet til erhvervsmæssig brug.
  • er mindre velegnet til fi nere snedkerarbejde.
• må ikke bruges sammen med savklinger af hurtigstål eller fl erbladede savklinger.
• må ikke anvendes til savning i metal, plast, sten eller andet ikke-træbaseret materiale.
• må ikke anvendes til savning af fl ere arbejdsemner ad gangen.
• må ikke ombygges eller anvendes til andet arbejde end det, der er angivet i denne brugsanvisning.

3. SIKKERHED

3.1 Mærkning

Produktet er mærket med følgende symboler:

SYMBOL: PLACERING: BETYDNING:
	Advarselsmærkat. ADVARSEL! Risiko for person- eller materielskade. Læs hele brugsanvisningen, og vær sikker på, at du har forstået indholdet, inden du bruger saven første gang!
	Advarselsmærkat. Brug sikkerhedsbriller, da der er risiko for omkringfl yvende savrester
	Advarselsmærkat. Brug åndedrætsværn, da der er risiko for farligt stov.
	Advarselsmærkat. Brug høreværn, da der er risiko for høreskade på grund af et højt lydniveau.
	Advarselsmærkat. ADVARSEL! Fjørn stikket fra savens strømind-tag ved vedligeholdelse, reparation, udskift-ning af savklinge, og når saven er uden for opsyn.
	Advarselsmærkat. Det er forbudt at have hånd eller nogen anden kropsdel tættere på den roterende savklinge end 10 cm.
	Advarselsmærkat. Det er FORBUDT at udsætte saven for regn eller fugt.
	Indgraveret på den øverste klingebeskyttelse.	Viser savklingens rotationsretning.
∅ 315 mm x ∅ 30 mm x 3,0 mm t 2,5	Indgraveret i spaltekniven Angiver savklingens:
BJ: Typeskilt Fremstillingsår

3.2 Sikkerhedsforskrifter

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og specifi kationer, som følger med dette elværktøj. Manglende overholdelse af de medfølgende anvisninger kan føre til elektrisk stød, brand og/eller alvorlig personskade.

Gem alle sikkerhedsforskrifter og -anvisninger til fremtidig brug.

Ordet "elværktøj" i sikkerhedsforskrifterne henviser til dit/din netdrevne/batteridrevne håndholdte og transportable elværktøj eller havemaskine.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – sikkerhed på arbejdspladsen

• Hold arbejdspladsen ren og godt oplyst. En rodet eller mørk arbejdsplads indbyder til ulykker.
• Anvend aldrig elværktøj i eksplosive omgivelser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elværktøj kan danne gnister, som kan antænde støv og dampe.
• Hold børn og tilskuere på afstand ved anvendelse af elværktøj. Forstyrrelser og manglende koncentration kan medføre, at du mister kontrollen over værktøjet.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – elsikkerhed

• Elværktøjets stik skal passe i stikkontakten. Modifi cer aldrig stikket på nogen måde. Anvend under ingen omstændigheder adaptere sammen med elværktøj, som er jordet. Originale stik og passende stikkontakter mindsker risikoen for elektrisk stød.
• Undgå kropskontakt med jordede genstande som rør, radiatorer, komfurer, køleskabe og frysere. Risikoen for elektrisk stød er større, hvis din krop har jordforbindelse.
• Udsæt ikke elværktøj for våde eller fugtige betingelser. Vand, der trænger ind i et elværktøj, øger risikoen for elektrisk stød.
• Håndter ikke stikket skødesløst. Anvend ikke ledningen til at løfte eller slæbe elværktøjet med eller trække stikket ud af stikkontakten med. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadi-gede eller sammenfi Itrede ledninger øger risikoen for elektrisk stød.
• Ved brug af et elværktøj udendørs skal der bruges en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, mindskes risikoen for elektrisk stød.

- Hvis det er uundgåeligt, at elværktøjet anvendes i et fugtigt miljø, skal der benyttes en stikkontakt beskyttet af en fejlstrømsafbryder (HPFI). Brug af fejlstrømsafbryder (HPFI) mindsker risikoen for elektrisk stød.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – personlig sikkerhed

• Vær opmærksom, koncentrer dig om det, du laver, og brug din sunde fornuft ved arbejde med et elværktøj. Brug ikke elværktøjet, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed ved brug af elværktøj kan resultere i alvorlig personskade.
• Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn alt efter forholdene mindsker risikoen for personskade.
• Undgå utilsigtet start. Sørg for, at afbryderen står i positionen OFF, før du sætter stikket i stikkontakten og/eller tilslutter batteripakken, ved løft eller når elværktøjet bæres. Undlad at bære elværktøjet med fi ingeren på afbryderen eller slutte elværktøjet til strøm, når afbryderen er i positionen ON, da det indbyder til ulykker.
• Fjern alle justeringsnøgler eller skiftenøgler, før elværktøjet startes. Hvis en skiftenøgle eller justeringsnøgle efterlades på en af elværktøjets roterende dele, kan det forårsage personskade.
• Ræk ikke for langt ud. Sørg for, at du altid står stabilt og har god balance. På den måde har du bedre kontrol over elværktøjet, hvis der opstår en uforudset situation.
• Klæd dig korrekt. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i de bevægelige dele.
• Hvis udstyret er forsynet med en tilslutning til støvudsugning og støvopsamlingsudstyr, skal du sikre, at disse dele er tilsluttet og anvendes korrekt. Anvendelse af støvopsamler kan mindske risikoen for støvrelaterede farer.
• Lad ikke erfaring fra hyppig brug af elværktøj gøre dig så selvsikker, at du ser bort fra sikkerhedsreglerne. Skødesløs adfærd kan i løbet af et øjeblik føre til alvorlig personskade.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – brug og vedligeholdelse af elværktøj

• Undgå at overbelaste og forcere elværktøjet. Anvend det rette elværktøj til det arbejde, der skal udføres. Det rette elværktøj udfører arbejdet bedre og mere sikkert, hvis det anvendes ved den hastighed, det er beregnet til.
• Brug ikke elværktøjet, hvis afbryderen ikke kan

starte og stoppe det. Alt elværktøj, som ikke kan styres med afbryderen, er farligt og skal repareres.

• Tag stikket ud af stikkontakten og/eller fjern batteripakken fra elværktøjet, hvis den kan fjernes, før du foretager justeringer, skifter værktøj/tilbehør eller lægger elværktøjet væk. Disse forebyggende sikkerhedsforanstaltninger mindsker risikoen for utilsigtet start af elværktøjet.
• Opbevar elværktøj, som ikke er i brug, uden for børns rækkevidde, og lad ikke personer, som ikke har indgående kendskab til dette elværktøj eller denne brugsanvisning, anvende elværktøjet. Elværktøj er farligt i hænderne på uerfarne brugere.
• Vedligehold elværktøjet og dets værktøj/tilbehør. Kontrollér, at elværktøjet ikke har forkert rotations- eller bevægelsesretning, at bevægelige dele sidder fast, at der ikke er defekte dele, og at der ikke er andre omstændigheder, som påvirker elværktøjets funktion. Hvis du opdager skader eller fejl, skal du reparere elværktøjet, inden du bruger det. Mange ulykker sker på grund af dårligt vedligeholdt elværktøj.
• Hold skærende værktøj skarpt og rent. Ordentligt vedligeholdt skærende værktøj med skarpe skær er mindre tilbøjeligt til at sætte sig fast og er lettere at styre.
• Anvend elværktøjet, dets tilbehør og værktøjsbits m.m. i overensstemmelse med denne brugsanvisning, hvad angår arbejdsforholdene og det arbejde, der skal udføres. Brug af elværktøj til andre formål end det beregnede kan føre til en farlig situation.
• Hold håndtag og greb tørre, rene og fri for olie og fedt. Du kan ikke håndtere og styre elværktøjet på en sikker måde i en uforudset situation, hvis håndtag og greb er glatte.

⚠️ Generelle sikkerhedsforskrifter for elværktøj – service

- Overlad service af dit elværktøj til en kvalifi - ceret reparatør, som kun anvender tilsvarende reservedele. Det garanterer, at dit elværktøj forbliver sikkert at bruge.

⚠️ Særlige sikkerhedsforskrifter for bordrundsave – advarsler vedrørende afskærmningsanordninger

• Sørg for, at afskærmningsanordningerne er på plads. Afskærmningsanordningerne skal være i funktionsdygtig stand og korrekt monterede.
  Hvis en afskærmning sidder løst, er skadet eller ikke har den tilsigtede funktion, skal den repareres eller udskiftes.
• Anvend altid klingeafskærmning og spaltekniv ved alle gennemsavningsoperationer.

Ved gennemsavningsoperationer, hvor savklingen saver helt igennem arbejdsemnet, bidrager kling-eafskærmningen og andre sikkerhedsanordninger til at mindske skaderisikoen.

• Tjek, at savklingen ikke er i kontakt med klingeafskærmningen, spaltekniven eller arbejdsemnet, inden saven startes. Hvis nogen af disse dele på saven ved en fejl skulle komme i kontakt med savklingen, kan det resultere i en farlig situation.
• Juster spaltekniven iht. instruktionerne i denne brugsanvisning. Forkert afstand, placering og forkert linje i forhold til savklingen kan medføre, at spaltekniven ikke opfylder funktionen at mindske risikoen for tilbageslag.
• For at spaltekniven skal opfylde sin funktion, skal den befi nde sig i arbejdsemnet. Spaltekniven opfylder ingen funktion ved savning af arbejdsemner, som er for korte til at deles af spaltekniven. Under disse forhold kan et tilbageslag ikke forhindres af spaltekniven.
• Anvend passende savklinge til spaltekniven.

⚠️ Særlige sikkerhedsforskrifter – advarsler, fremgangsmåde ved savning

• FARE: Placer aldrig fi ngrene eller hænderne i nærheden af eller på linje med savklingen. Et øjebliks uopmærksomhed eller ubalance kan medføre, at hånden føres ind mod savklingen og resultere i alvorlig personskade.
• Før udelukkende arbejdsemnet ind mod savklingen modsat rotationsretningen. Hvis arbejdsemnet føres i samme retning, som savklingen roterer oven på savbordet, kan det resultere i, at arbejdsemnet og hånden trækkes ind i savklingen.
• Anvend aldrig geringsanslaget til at føre arbejdsemnet med ved kløvsavning, og anvend ikke parallelanslaget som længdestop ved kapsavning med geringsanslaget. At styre arbejdsemnet med parallelanslaget og geringsanslaget samtidigt øger risikoen for, at savklingen klemmes og kan forårsage et tilbageslag.

• Ved kløvning skal fremføringskraften på arbejdsemnet altid lægges mellem paralle-lanslaget og savklingen. Anvend en skubbestok i form af en pind, når afstanden mellem anslaget og savklingen er mindre end 150 mm, og anvend en skubbeklods, hvis afstanden er mindre end 50 mm. Hjælpemidler holder din hånd i sikker afstand af savklingen.

• Anvend kun en skubbestok af den type, som producenten leverer, eller som har en konstruktion, der er i overensstemmelse med instruktionerne. Den medfølgende skubbestok skaber en tilstrækkelig stor afstand mellem hånden og savklingen.

• Brug aldrig en beskadiget eller afkortet skubbestok. En skadet skubbestok kan knække med risiko for, at hånden føres ind i savklingen.
• Udføre ingen saveoperationer "i fri hånd". Benyt altid parallelanslaget eller geringsanslaget til at styre arbejdsemnet med. "I fri hånd" betyder, at du bruger hænderne til at støtte eller styre arbejdsemnet med i stedet for et parallel- eller geringsanslag. Savning i fri hånd resulterer i forkert retning, klemning og tilbageslag.
• Ræk aldrig omkring eller over den roterende savklinge. Hvis man strækker sig efter et arbejdsemne, kan det medføre utilsigtet kontakt med den roterende savklinge.
• Anvend ekstra støtte bagved og/eller ved siden af savbordet for at sikre, at lange og/eller brede arbejdsemner er i samme niveau som savbordet. Lange og/eller brede arbejdsemner har en tendens til at tippe over bordkanten og medføre tab af kontrol, at savklingen klemmes og forårsage et tilbageslag.
• Før arbejdsemnet frem i et jævnt tempo. Undgå at vende eller vinkle arbejdsemnet. Hvis savklingen klemmes, skal saven afbrydes omgående. Træk kontakten ud, og afhjælp problemet. Hvis savklingen klemmes af arbejdsemnet, kan det forårsage et tilbageslag eller medføre, at motoren bremses/standser.
• Fjern aldrig saverester, når saven er i gang. Saverester kan sætte sig fast mellem anslaget eller på indersiden af klingeafskærmningen og savklingen og trække dine fi ngre ind i savklingen. Afbryd saven, og vent, indtil savklingen er standset, inden du fjerner materialet.
• Anvend et hjælpeanslag, som er i kontakt med bordpladen ved savning på langs af arbejdsemner med en tykkelse på under 2 mm. Et tyndt arbejdsemne kan kile sig fast under parallelanslaget og forårsage et tilbageslag.

Et tilbageslag er en pludselig reaktion hos arbejdsemnet som følge af, at savklingen er blevet klemt eller har sat sig fast på grund af, at arbejdsemnets savelinje ligger på skrå i forhold til savklingen, eller hvis en del af arbejdsemnet kommer i klemme mellem savklingen og parallelanslaget eller andre faste genstande.

Ved et tilbageslag løftes arbejdsemnet oftest op fra bordet af den bageste del af savklingen og slynges mod operatøren.

Et tilbageslag er resultatet af forkert brug af sa- ven og/eller forkert håndtering eller adfærd og kan undgås ved, at man træffer korrekte sikkerhedsforan- staltninger som beskrevet nedenfor.

- Stå aldrig på linje med savklingen. Placer altid kroppen på samme side af savklingen som anslaget. Et tilbageslag kan medføre, at arbejdsemnet slynges afsted med høj hastighed mod den, der står foran og på linje med savklingen.

- Ræk aldrig ind over eller bagved savklingen for at forsøge at trække eller støtte arbejdsemnet. Der kan opstå utilsigtet kontakt med savklingen, eller et tilbageslag kan trække dine fi ngre ind i savklingen.

- Du må aldrig holde og presse arbejdsemnet, der saves, mod den roterende savklinge. Hvis arbejdsemnet, som skal saves, presses mod savklingen, vil det resultere i, at savklingen klemmes, og det vil bevirke et tilbageslag.

- Indstil parallelanslaget, så det er parallelt med savklingen. Hvis parallelanslaget er indstillet forkert, vil arbejdsemnet klemmes mod savklingen og forårsage et tilbageslag.

- Støt store plader for at minimere risikoen for, at savklingen klemmes fast og forårsager et tilbageslag. Store paneler har en tendens til at hænge ned, tynget af deres egen vægt. Støtten/støtterne skal placeres under hele den del af pla-den, som rager ud over bordpladen.

- Vær ekstra forsigtig ved savning i arbejdsemner, som er skæve, ujævne eller krumme, eller som ikke har en lige kant, med hvilken de kan styres med et geringsanslag eller styres langs med parallelanslaget. Et krumt, ujævnt eller skævt arbejdsemne er ustabilt og medfører, at savesporet ikke ender på linje med savklingen, hvorved det klemmes og slynges bagud.

- Sav aldrig i mere end ét arbejdsemne ad gangen, hvad enten det er i højden eller i længden. Savklingen kan hægte sig fast i et eller fl ere arbejdsemner og forårsage tilbageslag.

- Ved omstart af saven med savklingen siddende i arbejdsemnet skal savklingen centreres i savesporet, så savens tænder ikke ligger an mod materialet. Hvis savklingen klemmes fast i savesporet, kan arbejdsemnet blive løftet op og forårsage et tilbageslag, når saven genstartes.

- Hold savklingerne rene og skarpe, og sørg for, at de har tilstrækkelig udlægning. Anvend aldrig en savklinge, der er skæv, har revner eller mangler tænder. Hvis savklingen er skarp og korrekt indstillet, minimeres risikoen for klemning, motorstop og tilbageslag.

Advarsler ved brug af bordrundsaven

- Sluk bordrundsaven, og træk stikket ud af stikkontakten, når bordindlægget skal afmonteres, ved skift af savklinge eller justering af

spaltekniven eller klingeafskærmningen, samt när maskinen efterlades uden opsyn.

Forebyggende foranstaltninger forhindrer, at der sker en ulykke.

• Efterlad aldrig bordrundsaven uden opsyn, när motoren kører. Sluk den, og efterlad ikke værktøjet, för savklingen er standset helt. En sav, som efterlades med motoren i gang, udgør en ukontrolleret fare.
• Placer bordrundsaven i et godt oplyst og plant område, hvor du kan stå stabilt med god balance. Saven skal installeres på en overfl ade, som har tilstrækkelig meget plads, så det er let at håndtere størrelsen af dit arbejdsemne. Trange, mørke steder og ujævne, glatte gulve øger markant risikoen for en ulykke.
• Gør jævnligt rent, og fjern saverester under savbordet og/eller spånopsamlingsudstyret. Ansamlinger af saverester er letantændelige og kan selvantænde.
• Bordrundsaven skal være forankret. En bordrundsav, som ikke er ordentligt fastgjort, kan bevæge sig eller vælte.
• Fjem værktøj, saverester osv. fra bordet, inden bordrundsaven startes.
  Forstyrrelser eller eventuelle hindringer kan være farlige.
• Anvend altid savklinger med korrekt størrelse og form på monteringshullet. Savklinger, der ikke passer til monteringsanordningerne på saven, vil rotere excentrisk og bevirke tab af kontrol.
• Anvend aldrig beskadigede eller forkerte fastgørelsesanordninger til savklingen som f.eks. klingefl anger, tilpasningsskiver, klingebolte eller klingemøtrikker. Denne monteringsanordning er specielt udviklet til din sav med henblik på sikker brug og optimal udformning.
• Stil dig aldrig op på bordrundsaven, og brug den ikke som taburet. Der kan ske alvorlig skade, hvis saven vælter, eller du kommer i kontakt med skæreværktøjet.
• Vær omhyggelig med at montere savklingen, så den roterer den rigtige vej. Anvend ikke slibeskiver, stålbørster eller sliberondeller på bordrundsaven. Forkert montering af savklingen eller brug af ikke-godkendt tilbehør kan forårsage alvorlige skader.

3.3 ∅vrige risici

Selv om bordrundsaven kun anvendes til det, den er beregnet til, og sikkerhedsforskrifterne følges, kan visse risici og farer ikke helt udelukkes.. Afhængigt af maskinens konstruktion og sammensætning er der risiko for:

FARE! Risiko for snitskader.

Snitskader kan opstå ved utilsigtet kontakt med savklingen.

- Lad aldrig hånd eller kropsdel være nærmere på den roterende savklinge end 10 cm.

• Fjern aldrig saverester, når savklingen roterer.
• Brug altid handsker ved skift og montering af savklinge.
• Opbevar savklinger uden for børns og uvedkommende personers rækkevidde.
• Fjern altid stikket fra stikkontakten ved vedligeholdelse, reparation og justering af saven.

FARE! Risiko for tilbageslag.

Arbejdsemnet kan blive skudt tilbage ved savning.

• Stå aldrig på linje med savklingen.
• Sav ikke i aluminium eller andet materiale end træ.
• Sav aldrig i mere end ét arbejdsemne ad gangen.
• Hold arbejdsemnet trykket ned mod savbordet.
• En rundstok må kun kapsaves, hvis den er korrekt fastspændt i en holder, som forhindrer, at emnet begynder at rotere, når det berører savklingen.

FARE! Risiko for elektrisk stød.

• Udsæt aldrig saven for regn eller fugt.
• Saven må ikke være tilsluttet en stikkontakt under reparation eller service.

FARE! Risiko for at blive trukket ind.

- Brug hårnet og bær ikke slips eller løstsiddende tøj.

ADVARSEL! Risiko for øjenskader på grund yvende genstande.

• Brug altid beskyttelsesbriller, da savspåner og splinter kan fl yve fra arbejdsemnet.
• Sav aldrig i et arbejdsemne, som indeholder fremmedlegemer såsom søm og kabler med mere.

ADVARSEL! Risiko for høreskader.

- Brug høreværn, når motoren kører.

ADVARSEL! Risiko for indånding af giftigt støv.

• Visse træsorter, f.eks. eg og ask, er kræftfremkaldende. Tilslut en spånsuger til spånstudsen og/eller brug støvmaske.
• Brug aldrig trykluft til rengøring af maskinen. Brug i stedet en støvsuger.
• Brug kun saven i godt ventilerede rum.

ADVARSEL! Risiko for klemmeskader.

• Emnet skal ligge tæt an mod geringsanslaget ved kapsavning.
• Brug støtter ved savning af lange og brede emner.

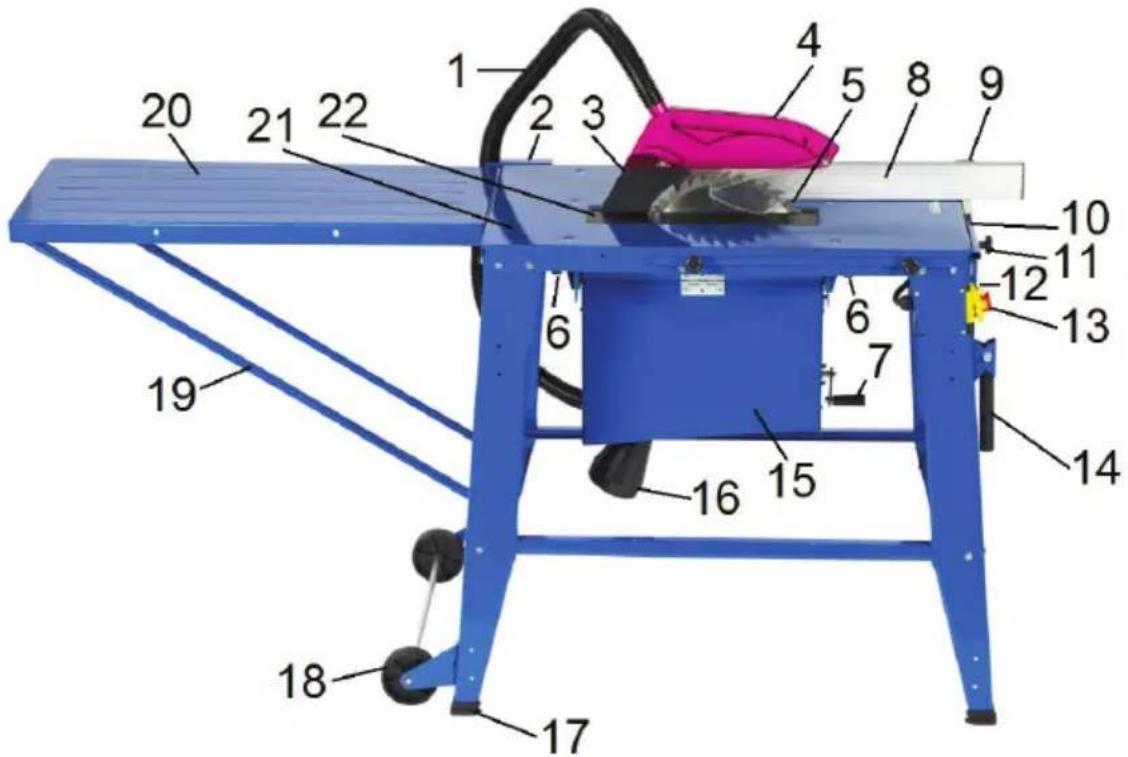

4. OVERSIGTSBILLEDE

1. Spånsugeslange
2. Slangeholder
3. Spaltekniv (kløvekniv)
4. Klingeafskærmning ovenpå
5. Savklinge
6. Drejegreb, hældning af savklinge
7. Drejegreb med håndsving, savhøjde
8. Lineal, kløvsavning
9. Anslagsskinne, kombineret kløve- og geringsanslag
10. Anslagsholder
11. Drejegreb, låsning af anslag

5. MONTERING

5.1 Udpakning

i OBS! Saven er tung. Få en til at hjælpe dig med at pakke den ud.

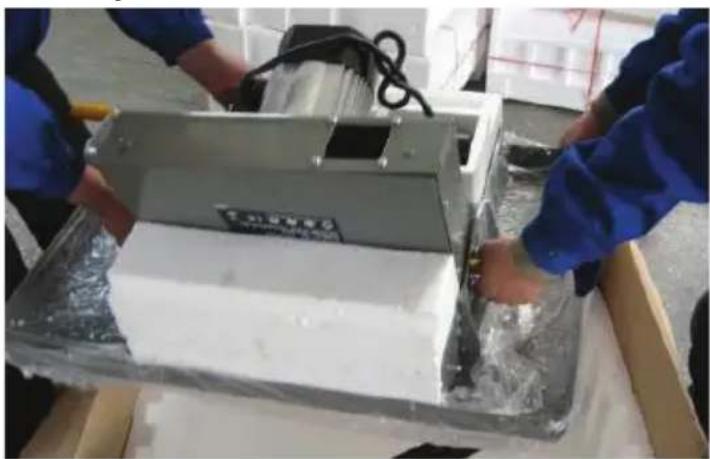

a. Løft forsigtigt alle dele ud af emballagen. Placer savdelen på savbordet nedad på et blødt underlag som f.eks. karton eller fl amingo.

1. Stik, elektrisk tilslutning
   13.AfbryderON/OFF
2. Løftehåndtag
3. Dæksel, skærekasse
   16.Spånstuds
4. Fod
   18.Hjul
5. Støtte, forlængerbord
6. Forlængerbord
7. Savbord
8. Bordindlæg

b. Kontrollér, at der ikke mangler nogen dele, og at den ikke er blevet beskadiget under transporten. Emballagen skal indeholde:

1 stk. brugsanvisning 4 stk. ben
1 stk. stiftnøgle 1 stk. anslagsskinne
1 stk. ringnøgle 1 stk. spånsugeslange
2 stk. fastnøgler 1 stk. klingeafskærmning, øvre
2 stk. lange stivere 2 stk. anslagsholder
2 stk. korte stivere	1 st. slangeholder
1 stk. lineal, parallelanslag	1 stk. spånstuds
1 stk. lineal, geringsanslag	2 stk. løftehåndtag
1 stk. skubbestok	1 stk. hjulsæt
3 stk. skrueposer	2 stk. støtte, forlængerbord
1 stk. forlængerbord	1 stk. skærekasse med afbryder
	1 stk. skubbeklods

c. Sortér skrueposerne; de skal indeholde:

SKRUEPOSE STATIV	SKRUEPOSE FODSÆT	SKRUEPOSE ∅VRIGT
39 stk. skruer M6x16 4	stk. fødder 4 stk.	skruer M6x20
39 stk. låsemøtrik-ker M6	4 stk. skruer forsænkede	4 stk. skiver BRB 6
	4 stk. møtrikker	4 stk. møtrikker M6
		4 stk. pladeskruer ST4, 2x16
		1 stk. vognbolt M6 x 45
		1 stk. vingemøtrik M6
		1 stk. holder, skub-bestok med 2 stk. møtrikker

5.2 Montering

a.

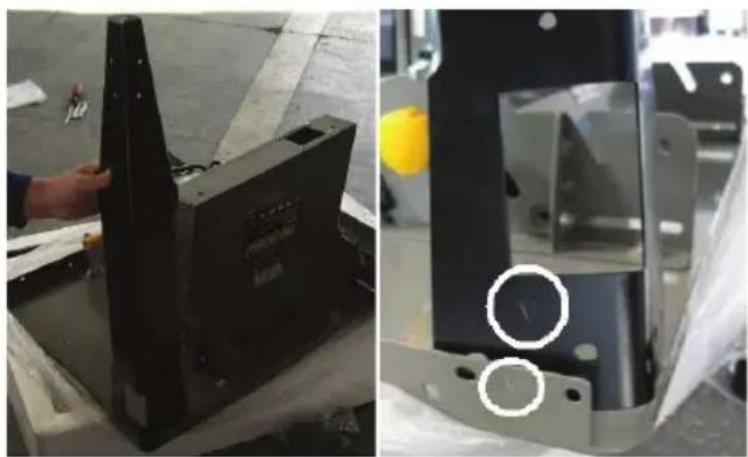

Placer det ben, der er markeret med "A", inden for bordlisten på det sted på bordet, der er markeret med "A". Før den ene M6x16-skrue ind udefra i det yderste skruehul, og fastgør den med en M6-låsemøtrik på indersiden af benet. Fastgør yderligere en skrue i det andet yderste skruehul, og spænd begge møtrikker. Skru to skruer fast i de inderste to huller, og spænd dem.

b. Skru derefter de øvrige tre ben fast på samme måde. c.

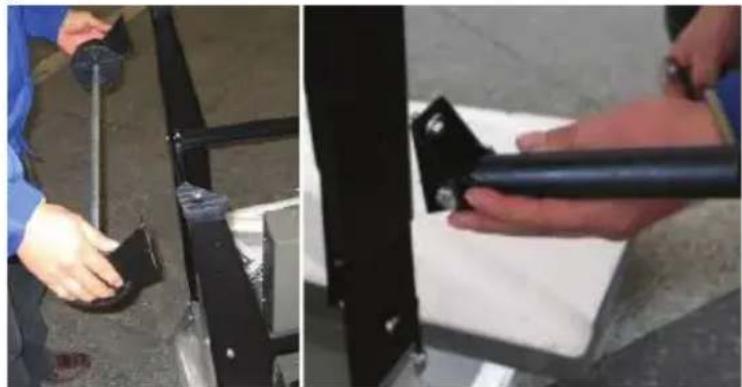

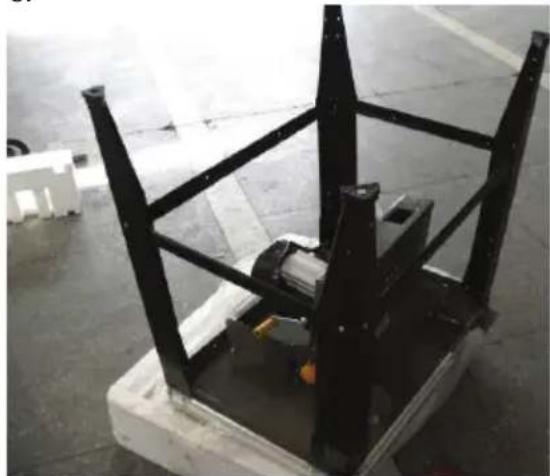

Fastgør de to stivere på langsiderne med den fl ade side, med hulleme på midten, vendt mod savbordet. Fastgør derefter de to stivere på de korte sider med skrue M6x16 og låsemøtrik M6 med hulleme på midten vendt mod savbordet.

i OBS! Spænd ikke møtrikkerne, men efterlad ca. 2 mm på gevindene, der efterspændes senere. I modsat fald står saven skævt.

d.

Skru fødderne fast på benene, fastgør hjulsæt- tet (18) på det bageste benpar, og skru begge løftehåndtag (14) fast på hvert af de forreste ben.

e.

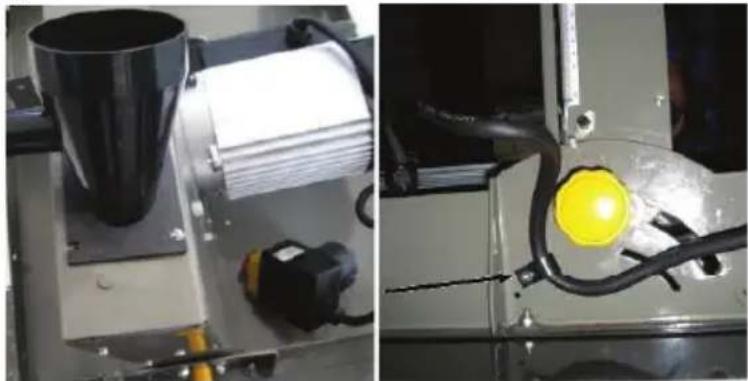

Løsn de fi re pladeskruer på skærekassen, og skru spånstudsen (16) fast, så sugeslangens tilslutning vender udad på den langside, der er modsat motoren.

f. Løsn skruen til ledningsholderen på skærekassen, og fastgør kablet i holderen. Løsn skruen, der holder ledningsholderen på bordkanten, og fastgør også ledningen der. Skru afbryderen (13) fast på ben A med de tre pladeskruer ST4, 2x16, og spænd de to skruer til ledningsholderne.

g.

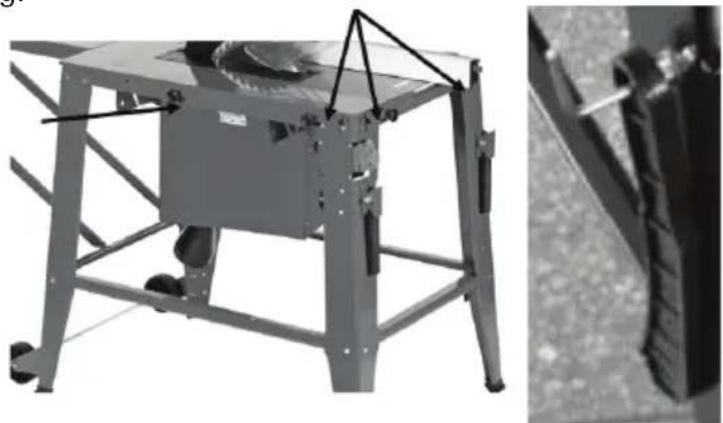

Vend forsigtigt saven på, og efterspænd derefter de fi re møtrikker til stiveme på benene.

Løsn de to yderste møtrikker, der fastgør benene på forsiden, og den yderste på venstre bens langside. Fastgør anslagsholderen (10) løst på den korte side med de to markerede huller nedad, brug de to drejegreb og vognbolten. Skru anslagsholderen fast i de to nederste huller med de to skruer, der er fastgjort på benene.

h. Skru anslagsholderen fast på langsiden på samme måde med de to markerede huller nedad. Brug en M6x16-skrue til hullet i midten.
i. Skru holderen til skubbestokken fast på ydersiden af ben A ved siden af afbryderen.

j.

Løsn de to skruer til det bageste ben på den venstre langside. Skru slangeholderen (2) fast på den bageste del af den venstre langside.

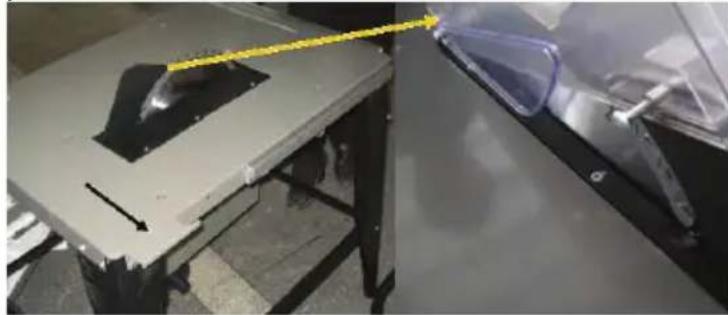

k. Monter klingeafskærmningen (4) på spaltekniven (3) med vognbolt M6x45 og vingemøtrik M6.

1.

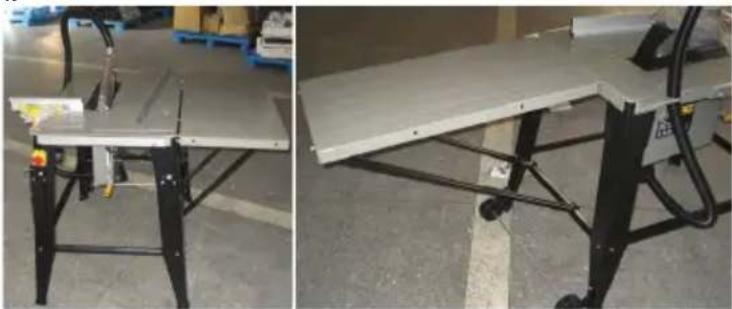

Monter forlængerbordet (20) enten ved siden af eller bag ved savklingen (5). Vend forlængerbordet med fordybningerne til skrue hovederne mod savbordet, og fastgør det med 2 stk. M6x16-skruer. Skru derefter støtterne fast. Det afl ange hul på støtten skal være vendt mod stiveren. Brug de lange støtter på bagsiden af saven og de korte på langsiden. Juster forlængerbordet, så det er plant i niveau med savbordet. Spænd alle skruer til stiverne.

m. Monter derefter spånsugeslangen (1) i spånstudsen (16) og den øverste klingeafskærmning (4). Fastgør slangen i slangeholderen (2) på siden af savbordet (21).

Løsn de to drejegreb (11), og før anslagsskinnen (9) ind i sporet mellem anslagsholderen (10) og savbordet på den korte side. Spænd de to drejegreb (11) til anslagsholderen, men ikke strammere, end at anslaget glider langs med savbordet. Træk linealen på, så de to skruehoveder lander i sporet på linealen, og spænd drejegrebene.

o. Opbevar skubbeklodsen, linealen til kapsavning samt de to støtter i nærheden af saven.

5.3 Installation

Placer bordrundsaven i et godt oplyst område med god ventilation. Gulvet skal være fast, plant og skridsikkert. Rummet rundt om saven skal være så stort, at arbejdsemnerne kan håndteres på en sikker måde fri for forhindringer rundt om saven.

6.BRUG

6.1 Sikkerhedsanordninger

⚠️ ADVARSEL! Saven må kun betjenes, hvis alle sikkerhedsanordninger fungerer og er monteret.

Afbryder ON/OFF (13)

Fungerer med indbygget nulspændingssikring, hvilket betyder, at motoren ikke starter automatisk, når strømmen kommer tilbage efter en strømafbrydelse, eller når motorens overophedningsbeskyttelse er udløst. Afbryderens funktion:

• START – Tryk den grønne knap ind, og hold den inde i nogle sekunder.
• STOP – Tryk den røde knap ind.
• Nødstop – Tryk klappen på afbryderen ind med hånden eller knæet.

Overophedningsbeskyttelse

Motoren er udstyret med en termisk beskyttelse, der udløses, når motoren overophedes. Når overophedningsbeskyttelsen er udløst, skal du afhjælpe årsagen og starte motoren igen, når den er kølet af.

Motorbremse

Bordrundsaven er udrustet med en motorbremse. Savklingen skal standse inden for 10 sekunder efter, at motoren er slukket. Hvis der går længere tid, skal du kontakte et kvalifi ceret serviceværksted.

Spaltekniven (3)

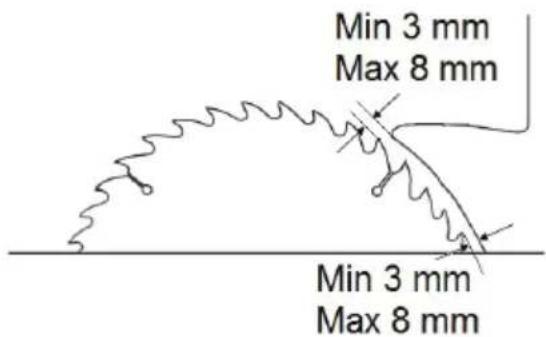

Min 3 mm Max 8 mm Min 3 mm Max 8 mm

Spaltekniven forhindrer tilbageslag, når arbejdsemnet trykkes sammen efter savklingen (5), hvorved sav-klingen tager fat i emnet og slynger det bagud mod brugeren. Spaltekniven fungerer også som fastgø-relsesanordning for den øverste klingeafskærmning (4). Spalteknivens bredde må ikke være større end bredden af savklingens gods, men skal være smallere end bredden af savklingens tænder. Kontrollér før brug af saven, at afstanden mellem spaltekniven og savklingen ikke er mindre end 3 mm eller større end 8 mm, og at savklingen fl ugter med spaltekniven

∅verste klingeafskærmning (4)

Forhindrer utilsigtet berøring af savklingen og opsamler savstøv, når spånsugeren er tilsluttet.

Skubbestokken

Den er dimensioneret til brug sammen med denne bordrundsav og bruges ved fremføring af smalle arbejdsemner. Skubbestokken skal opbevares på sin plads på benet ved siden af afbryderen (13), så den altid er lettilgængelig for operatøren.

Bordindlæg (22)

Bordindlægget forhindrer, at små savstumper følger med savklingen og sidder fast i savhuset eller slynges ud. Skift bordindlæg, hvis det er slidt eller beskadiget.

6.2 Indstillinger

⚠ ADVARSEL! Stikket må ikke være sluttet til stikkontakten (12) ved indstilling af savhøjde eller hældning af savklinge.

6.2.1 Indstilling af savhøjde

⚠️ ADVARSEL! Hvis savhøjden indstilles for højt i forhold til arbejdsemnets tykkelse, øges risikoen for utilsigtet kontakt med den roterende savklinge.

Drej grebet (7) mod uret for at øge savhøjden og med uret for at mindske savhøjden. Afl æs savhøjden iht. skalaen på skærekassen. Tilpas savhøjden, så den er ca. 5-10 mm højere end arbejdsemnets tykkelse.

6.2.2 Vinkling af savklinge

Løsn begge drejegreb (6) på hver side af skærekassen, og drej den til den ønskede vinkel iht. skalaen. Spænd derefter begge greb (6).

6.3 Anslagets indstilling.

⚠ ADVARSEL! Brug anslaget ved al savning. Anslaget virker både som kløve- og geringsanslag. Den lange lineal (8) bruges kun ved kløvsavning og fungerer da som parallelanslag, og den korte lineal (35) bruges kun ved kapsavning og fungerer da som geringsanslag.

6.3.1 Parallelanslag

i OBS!

• I sporet mellem anslagsholderen og savbordet fi ndes der et stop, som forhindrer, at linealen kommer i kontakt med den roterende savklinge.
• Linealen skal være parallel med savklingen ved al kløvsavning.

32 34 31 9 8 33

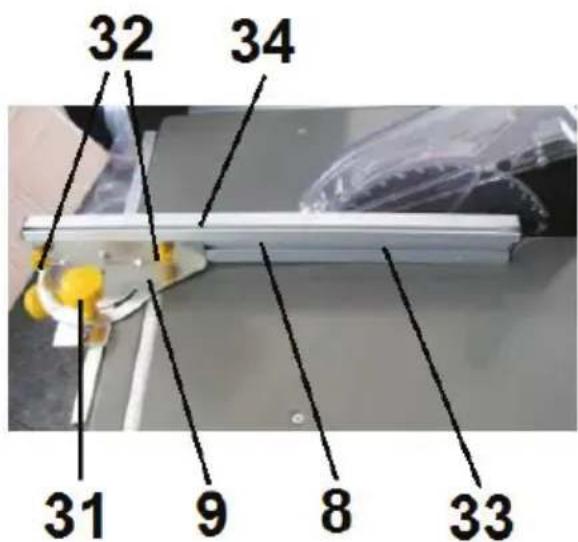

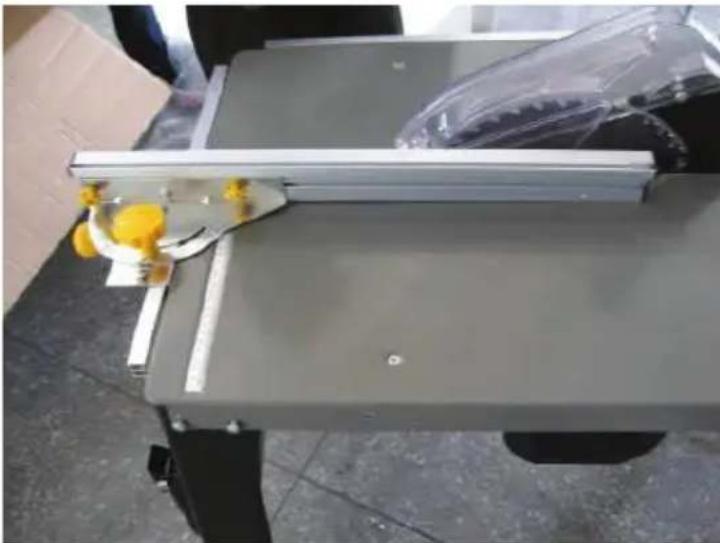

Ved kløvsavning skal anslagsskinnen (9) monteres på savens korte side ved at gøre følgende:

a. Løsn de to greb (11) på den korte side.
b. Før fra højre side anslagsskinnen (9) ind i sporet mellem anslagsholderen (10) og savbordet (21).
c. Løsn grebet (31), indstil vinklen til 0° tiltning, og spænd derefter grebet.

d. Løsn de to greb (32), og før de to vognboltes hoveder ind i et af sporene på linealen til kløvsavning (8).
- Ved savning af brede og/eller tykke arbejdsemner skal vognboltene være i sporet (34) på den brede side.
- Ved savning af tynde eller smalle arbejdsemner med en hældende savklinge skal vognboltene være i sporet (34) på linealens (8) korte side.
e. Før linealen frem, så den går til midten af savklingen (5). Spænd de to greb (32).
f. Før anslaget mod siden til den ønskede savbredde. Lås anslaget fast med de to greb (11).
g. For at ændre savbredden skal du løsne de to greb (11) og føre anslaget til den ønskede afstand fra savklingen. Spænd dem derefter igen.

6.3.2 Geringsanslag

32 31 9 35

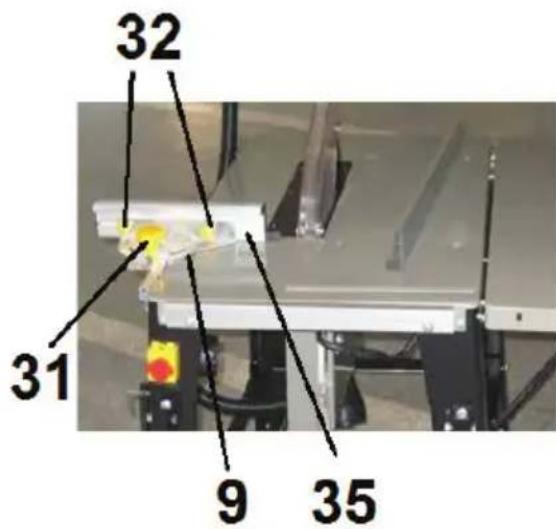

Ved kapsavning skal anslagsholderen monteres på langsiden ved at gøre følgende:

a. Løsn de to greb (32), og fjern linealen for kløvsavning (8).
b. Løsn de to drejegreb (11) på langsiden, og træk anslagsskinnen (9) ud fra sporet mellem anslagsholderen (10) og savbordet.
c. Placer anslagsskinnen (9) i sporet mellem an- slagsholderen (10) og savbordet (21) på siden af savbordet.
d. Spænd ikke de to greb (11) hårdere, end at an- slagsskinnen kan glide frit langs med savbordets langside.
e. Løsn grebet (31), og indstil den vinkel på anslagsskinnen, som savsnittet skal have, og spænd derefter grebet (31).
f. Løsn de to greb (32), og før de to vognboltes hoveder ind i sporet på den korte lineals (35) spor.
g. Før anslagsholderen, så linealen er ved siden af savklingen. Før linealen, så den er nogle centimeter fra savklingen, og spænd de to greb (32).
h. Kontrollér, at anslaget kan føres frem og tilbage langs med sporet, uden at linealen (35) berører savklingen.

6.4 Tilslutning af spånsuger

En spånsuger med ∅ 100 mm kan sluttes til spånstud- sen (16). Monter spånsugeslangen studs på spånstud- sen (16), og kontrollér, at den sidder ordentligt fast.

6.5 Udskiftning af savklinge (5)

ADVARSEL!

• Stikket må ikke være sluttet til stikkontakten (12) ved udskiftning af savklingen.
• Brug beskyttelseshandsker ved skift af savklinge.
• Brug udelukkende savklinger, der er beregnede til at save i træ og træmaterialer.
• Brug udelukkende savklinger, der er i overensstemmelse med den dimension, der er angivet i de tekniske data og dermed i overensstemmelse med spalteknivens form og tykkelse.
• Brug udelukkende savklinger, der er mærkede med et omdrejningstal, som er lige så højt som eller højere end savens omdrejningstal.

a. Sænk savhøjden så meget, som det er muligt med grebet (7).

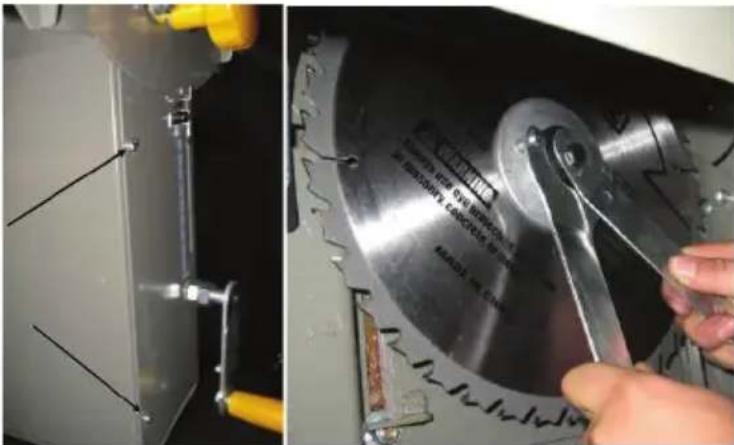

b. Løsn begge de skruer, der fastgør dækslet (15) til skærekassen.
c. Løsn den venstregevindskårne klingebolt ved hjælp af det medfølgende værktøj.
d. Fjern klingeskiven og derefter savklingen.
e. Rengør den indvendige klingefl ange og klingeski-ve med en blød børste.
f. Skru den nye savklinge fast. Vær omhyggelig med, at rotationsretningen svarer til savens mærkning.
g. Skru dækslet (15) fast.

6.6 Forholdsregler før savning

a. Kontrollér, at saven ikke er tilsluttet til strøm.
b. Kontroller, at en eventuel forlængerledning er hel og uden sprækker.
Hvis den er skadet, så skift den ud!
c. Kontrollér, at afskærmningsanordningerne fungerer og er korrekt monteret.
d. Kontroller, at savklingen er skarp og korrekt monteret.
e. Kontrollér at spaltekniven er korrekt monteret og justeret.

f. Kontrollér, at skubbestokken hænger på holderen.
g. Kontrollér, at alle skruer er tilspændt.
h. Kontroller, at arbejdspladsen er ryddet for fremmedlegemer.
i. Indstil den rette hældning af savklingen, og kontrollér, at de to drejegreb (6) er tilspændt.
j. Indstil korrekt savhøjde.
k. Monter side/forlængerbordet på den ønskede plads med henblik på arbejdsemnet og det arbejde, som skal udføres.
I. Tilslut eventuel spånsuger, hvis en sådan anvendes.
m. Placer eventuel rullestøtte eller lignende til lange/brede arbejdsemner.
n. Sørg for, at du bruger sikkerhedsudstyr.

6.7 Kløvsavning

a. Anbring parallelanslaget på savens korte side med den lange lineal (8) til kløvsavning.
b. Indstil den ønskede savbredde, og tilspænd de to drejegreb (11).
c. Kontrollér, at linealen er parallel med savklingen, og læg arbejdsemnet tæt an mod parallelanslaget.
d. Sæt stikket i stikkontakten (12), og start spånsugeren, hvis en sådan er tilsluttet.
e. Stå roligt et stykke væk ved siden af savklingen, og start motoren. Vent, indtil den er kommet op i fulde omdrejninger.
f. Tryk arbejdsemnet ned, og før det langsomt frem mod savklingen, samtidig med at arbejdsemnet holdes let trykket ind mod linealen på det sted, hvor grebet (9) er placeret. Der er løftestangseffekten på anslaget mindst. Jo længere fra det punkt, hvor trykket gives, desto større løftestangseffekt og dermed større risiko for, at savsnittet bliver skråt.
g. Sav ikke hurtigere end det, som savklingen kan nå at tilbagelægge.
h. Brug skubbestokken eller skubbeklodsen for at save det sidste stykke på arbejdsemnet.
i. Sluk for motoren, og fjern eventuelle savrester. Placer det næste arbejdsemne på savbordet.
j. Når arbejdet er færdigt, skal du tage stikket ud af stikkontakten (12) og udføre vedligeholdelse efter arbejdets slutning.

6.8 Kapsavning

a. Monter geringsanslaget på savens langside med den korte lineal (35) til kapsavning.
b. Juster de to greb (11) tilpas hårdt, så geringsanslaget glider let i sporet.
c. Indstil den ønskede vinkel, og tilspænd grebet (31). Før geringsanslaget frem forbi savklingen, og kontrollér, at linealen (35) går fri af savklingen.
d. Før geringsanslaget tilbage, så det går mod den korte side.
e. Placer arbejdsemnet foran og tæt mod linealen (35), og før det langs med linealen til den ønskede kaplængde på hver side af savklingen. Kontrollér,

at savklingen ikke rører ved arbejdsemnet.

f. Sæt stikket i stikkontakten (12), og start spånsugeren, hvis en sådan er tilsluttet.
g. Stå roligt et stykke væk på venstre side af sav-klingen, start motoren, og vent, indtil motoren er kommet op i fulde omdrejninger.
h. Før geringsanslaget – med arbejdsemnet trykket ned og tæt op ad linealen – langsomt fremad mod savklingen, og begynd at save.

i. Sav ikke hurtigere end det, som savklingen kan nå at tilbagelægge.
j. Når kapningen er færdig, skal du slukke motoren og rense den for eventuelle savrester. Placer derefter det næste savstykke på savbordet.
k. Når arbejdet er færdigt, skal du tage stikket ud af stikkontakten (12) og udføre vedligeholdelse efter arbejdets slutning.

7. VEDLIGEHOLDELSE OG REPARATION

ADVARSEL!

• Saven må ikke være sluttet til strøm ved vedligeholdelse eller reparation.
• Reparation må kun udføres af en kvalifi ceret reparatør.
• Brug beskyttelseshandsker ved arbejde i nærheden af savklingen.

7.1 Vedligeholdelse

Vedligehold saven iht. de anbefalede intervaller. Regelmæssig vedligeholdelse medfører problemfri drift, og saven holder længere.

7.1.2 Vedligeholdelse efter udført arbejde

• Støvsug savbordet, og tør det derefter af med en tør klud. Smør det med et ikke-klæbende smøre-middel beregnet til træbearbejdningsmaskiner.
• Rengør indersiden af skærekassen for savrester.
• Tør alle håndtag og drejegreb af med en ren og tør klud.
• Kontrollér, at savklingen (5) er skarp, at ingen tænder er beskadigede, samt at den ikke har brændemærker pga. overophedning. Hvis det er tilfældet, skal savklingen udskiftes med en ny.
• Kontrollér spalteknivens (4) indstilling, og at den fl ugter med savklingen.
• Kontrollér, at afbryderen (13) og klingeafskærmningen (4) er intakte, og at de har den tiltænkte funktion.
• Kontrollér, at bordindlægget (22) er intakt og ikke slidt. Hvis det er tilfældet, skal det udskiftes.
• Kontrollér, at skubbestokken hænger på sin plads.
• Kontrollér, at alle skruer er tilspændt.

7.1.3 Vedligeholdelse hver måned eller efter behov

• Rengør og smør savhøjdeakslen (40).
• Fjern alt sugestøv fra motoren og dens ventilator-kappe med en blød børste eller støvsuger.

7.1.4 Rengøring og smøring af savhøjdeaksel

40

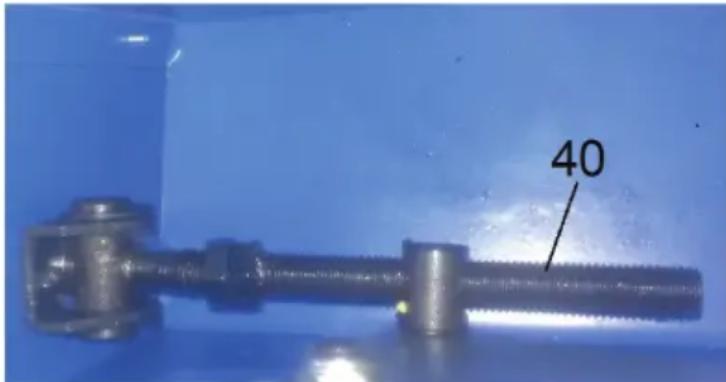

Smør akslen regelmæssigt, eller hvis det går trægt, når savhøjden skal ændres.

a. Afmonter bordindlægget (22).
b. Afmonter savklingen (5)
c. Rengør akslen (40) i bunden af skærekassen med en blød børste.
d. Smør med et smøremiddel til træbearbejdningsmaskiner eller et andet smøremiddel, der ikke er klæbrigt.
e. Genmonter savklingen og bordindlægget.

7.2.1 Udskiftning og demontering af bordindlæg (22)

Bordindlægget skal udskiftes, når det er beskadiget eller slidt. Hvis sporet er for bredt, kan små savstyk-

7.3 Fejlfi nding

ker følge med savklingen rundt, når den roterer, og blive slynget væk med stor hastighed. Skift bordindlæg ved at gøre følgende:

a. Løsn de 6 skruer.
b. Løft forsigtigt indlægget op fra hullet på den bageste del.
c. Genmonter det derefter igen: Før indlægget ned med forkanten

7.2.2 Justering af spaltekniv (3)

3 36

Min 3 mm Max 8 mm Min 3 mm Max 8 mm

For at justere afstanden mellem savklinge (5) og spaltekniv (3) skal du gøre følgende:

a. ∅g savhøjden så meget, som det er muligt.
b. Fjern bordindlægget (5).
c. Løsn låsemøtrikken (36), og juster spaltekniven op eller ned.
d. Tilspænd låsemøtrikken (36), og genmonter bordindlægget.

PROBLEM: ÅRSAG: HANDLING:

Motoren starter ikke. a. Ingen strøm i stikkontaktenb. Stikket er ikke sluttet til stikkontakten.c. Anden årsag.	a. Kontrollér/udskift stikkontaktens sikring.b. Sæt stikket i stikkontakten.c. Kontakt en kvalifi ceret reparatør.
Savklingen slår meget og/eller roterer unormalt længe, efter at motoren er standset.	a. Klingefl angen er ikke i savklingens midterhul.b. Klingebolten har løsnet sig.c. Anden årsag.	a. Monter savklingen igen.b. Spænd klingebolten.c. Kontakt en kvalifi ceret reparatør.
Savsnittet bliver skråt. a. P	Parallelanslaget er ikke indstillet korrekt.b. Arbejdet forceres.c. Forkert savteknik.d. Sløv savklinge.	a. Kontrollér, at parallelanslaget er parallelt med savklingen.b. Fremfør ikke emnet hurtigere, end at savklingen kan nå at følge med.c. Følg instruktionerne i denne brugsanvisning.d. Udskift savklingen.
Emnet bliver brændt af savklingen.	a. Sløv eller beskadiget savklinge.b. Forkert savteknik.c. Savklingen er forkert monteret.	a. Udskift savklingen.b. Forcér ikke arbejdet, tryk ikke så hårdt, især ikke, hvis der anvendes en fi ntandet savklinge.c. Kontroller savklingens rotationsretning.
Maskinen vibrerer unormalt meget.	a. Savklingen er forkert monteret.b. Forkert savklinge.c. Savklingen er skæv.	a. Kontrollér, at klingefl angens forhøjning er i klingens midterhul, samt at klingebolten er spændt.b. Udskift savklingen.c. Udskift savklingen.

8. TRANSPORT OG OPBEVARING

FORSIGTIG! Ved forfl ytning, løft og sport i køretøj skal:

• savklingen være så langt nedsænket som muligt.
• anslagsskinnen (9) være demonteret.
• savklingeafskærmningen (4) være monteret.

8.1.1 Forfl ytning af saven

Ved forfl ytning af saven skal savklingen være så langt nedsænket som muligt.

Løft saven op i de to håndtag (14), og rul saven foran dig.

8.1.2 Løft af sav

FORSIGTIG!

• Løft aldrig saven alene. Få hjælp af en anden person.
• Løft aldrig saven i forlængerbordet.
  • Brug beskyttelseshandsker.

Ved løft skal den ene person løfte i håndtagene (14), savbordet eller i en stiver mellem to ben. Den anden person løfter i savbordet eller i stiveren på den modsatte side.

8.2 Transport i køretøj

Følgende forudsætninger skal være opfyldt ved transport i køretøj:

• Forlængerbordet skal være demonteret.
• savklingen være så langt nedsænket som muligt.
• Saven skal stå sikkert forankret i køretøjet.

8.3 Opbevaring

Følgende forudsætninger skal være opfyldt ved opbevaring:

• Stikket skal været taget ud af stikkontakten (12).
• Savklingen skal være sænket mest muligt.
• Savklingeafskærmningen (4) er monteret.
• Maskinen er grundigt rengjort.
• Alle beskyttelsesanordninger er kontrolleret, så de fungerer og er på plads.
• Saven skal opbevares utilgængeligt for børn og uvedkommende i et frost- og fugtfrit rum, således at eventuel kondens ikke forårsager kortslutning, skader motoren eller danner rust.

9. AFFALDSHÅNDTERING

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

10. TEKNISKE DATA

Art.-nr.: 17-225
Betegnelse:....Bordrundsav 315 mm
Spænding/frekvens: .....230 V\~/ 50 Hz
Effekt P: 2.000 W
Tomgangsomdrejningstal n0: .2.900/min.
Savklinge: ∅ 315 x 30 mm
Tykkelse savklinge: .....Maks. 2,5 mm
Bredde, savtænder: . . . . . . . Min. 3,0 mm
Savhøjde 90°:....Maks. 85 mm
Savehøjde, hældning 45°: . . . . .Maks. 46 mm
Størrelse savbord: ....800 x 550 mm
Størrelse forlængerbord: . . . . 800 x 400 mm
Spånstuds: ....∅ 100 mm
Isolationsklasse: ....Klasse I
Kapslingsklasse:....IP 54
Vægt: 54 kg

Støjemission:

Målemetode ....EN 3746:1995

Lydeffektniveau LWA: .....95,3 dB(A)

Måleusikkerhed LWA: .....4 dB(A)

Garanteret lydeffektniveau LWA: ..... 99 dB(A)

De angivne lydniveauer er emissionsværdier og angiver ikke sikre arbejdsmiljøværdier. Selv om der er en sammenhæng mellem emissions- og støjniveauer, er forholdet ikke pålideligt som en indikator for, om yderligere sikkerhedsforanstaltninger er nødvendige eller ej. Faktorer, der er specifi ikke for arbejdspladsen, kan påvirke støjniveauet, såsom aktivitetens varighed, arbejdslokalets egenskaber og andre lydkilder, f.eks. antallet af maskiner og andre aktiviteter i nærheden. Denne information bør alligevel give et bedre indtryk af mulige farer og risici.
