BRUGSANVISNING 15-243 Biltema

Se ikke rett inn i laserstrålen.

Egenskaper

Omdrejningstælleren er forsynet med laser. For at undgå skader på mennesker og dyr, må laserstrålen ikke rettes direkte mod øjnene, og se ikke ind i laserstrålen (dette kan forårsage midlertidig øjenskade/blindhed). Tag batterierne ud, hvis omdrejningstælleren ikke skal bruges i en længere periode.

LASER

Se aldrig direkte ind i laserstrålen.

Egenskaber

• Digital omdrejningstæller, som giver en hurtig og nøjagtig "berøringsfri" omdrejningsmåling af rpm resp. det totale antal omdrejninger på forskellige typer roterende genstande.
• Omdrejningstælleren benytter sig af CPU teknik, fotoelektrisk teknik samt laserteknik.
• To forskellige testfunktioner: omdrejningsmåling(RPM) & det totale antal omdrejninger (REV).
  • Bredt måleområde og stor opløsning.
  • Tydeligt LCD display med baggrundslys.
• Indbygget hukommelse, som automatisk gemmer højeste, laveste og seneste måleværdi.
• Opbevaringsæske med bælteholder, 9 V batteri og 600 mm reflekterende tape medfølger.

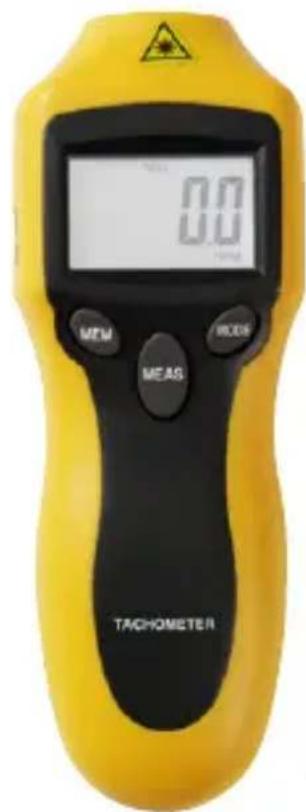

0.0 MEM MODE MEAS TACHOMETER

Tekniske specifikationer

Display: 5-cifret LCD display

Nøjagtighed: . . . . . ± (0,05 % + 1 ciffer)

Måleområde: ..... 2–99999 rpm (omdr./min.)

Arbejdstemperatur: 0 °C til +50 °C

Laser

Klasse: .....2

Effekt, maks.: ..... < 1 mW

Bølgelængde: ..... 630–670 nm

Mål: 160 x 58 x 39 mm

Vægt:....151 g

Instruktioner

• Skær den reflekterende, selvklæbende tape i 12 mm stykker og sæt et stykke på den roterende genstand, som skal måles.
• Tryk "MEAS"-knappen ind for at starte måleinstrumentet.
• Hold derefter "MEAS"-knappen inde og ret den synlige laserstråle mod den reflekterende tape på genstanden, som skal måles.
• Kontroller, at tallene i måleinstrumentets display "tæller op", när den reflekterende tape på den roterende målegenstand er på linie med laserstrålen.
• Den aktuelle målefunktion er altid den sidst anvendte målefunktion.
• Hvis du vil ændre målefunktionen, slippes "MEAS"-knappen og "MODE"-knappen trykkes ind i under 10 sekunder (når man slipper "MEAS"-knappen slukkes måleinstrumentet automatisk efter 10 sekunder) for at skifte mellem "RPM" (omdrejningstal) og "REV" (det totale antal omdrejninger).
• Vælg den ønskede funktion og tryk derefter "MEAS"-knappen ind for at starte målingen.
• Måleinstrumentet gemmer automatisk den højeste, laveste og seneste måleværdi under en måling. Ved at trykke på "MEM"-knappen kan man se den højeste (Maks.), laveste (Min.) og senest (Last) målte værdi.

Tænk på følgende, när der måles

• Den reflekterende flade skal være mindre end den ikke reflekterende flade.
• Hvis genstanden, som skal måles er blank, skal den dækkes med sort eltape eller males sort før den reflekterende tape sættes på.
• Overfladen på genstanden, som skal måles skal være ren og jævn før den reflekterende tape sættes på.
• Ved måling af lave omdrejningstal får du en mere nøjagtig måleværdi, hvis du sætter fle- re reflekterende stykker tape jævnt fordelt på målegenstanden. Bagefter divideres den aflæste værdi på LCD displayet med antal- let af tapestykker, for at få den korrekte rpm-værdi eller antallet af omdrejninger.

Batteriskift

• Når batterisymbolet vises på LCD displayet, skal 9 V batteriet udskiftes med et nyt.
• Sluk måleren og skru batteridækslets skrue af.
• Åbn batteridækslet og fjern det gamle batteri og erstat det med et nyt 9 V batteri.
• Sæt batteridækslet på igen, og skru det ordentligt fast. Måleinstrumentet er igen klar til brug.

AFFALD

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
