BRUGSANVISNING 545FX AutoTune HUSQVARNA

Transport, opbevaring og bortskaffelse...... 27
Tekniske data.... 28
Tilbehør....29
Registrerede varemærker....30
EU-overensstemmelseserklæring....31
Appendix 122

Indledning

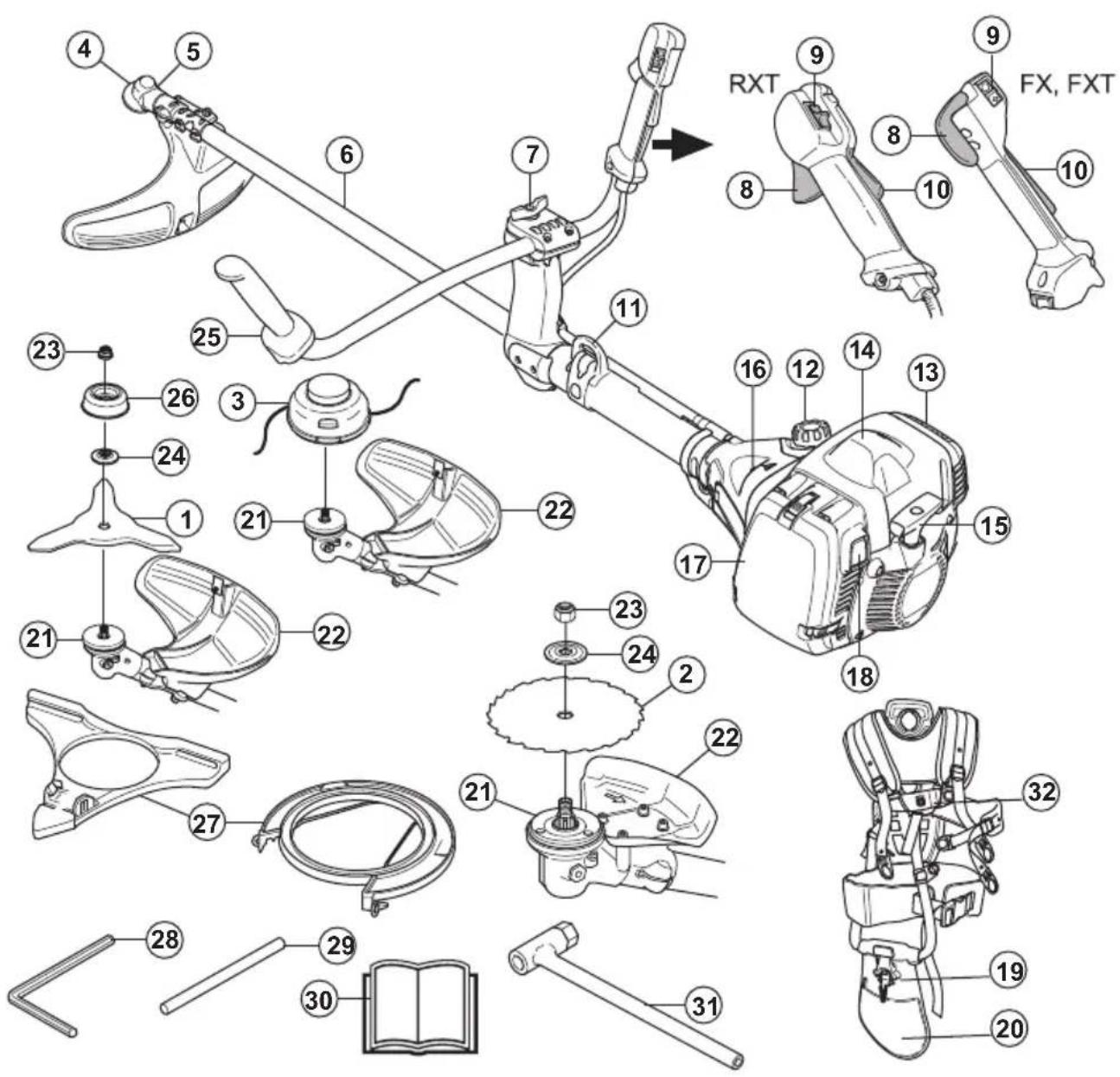

Produktoversigt

1. Græsklinge 2. Savklinge

2. Trimmerhoved

3. Vinkelgear

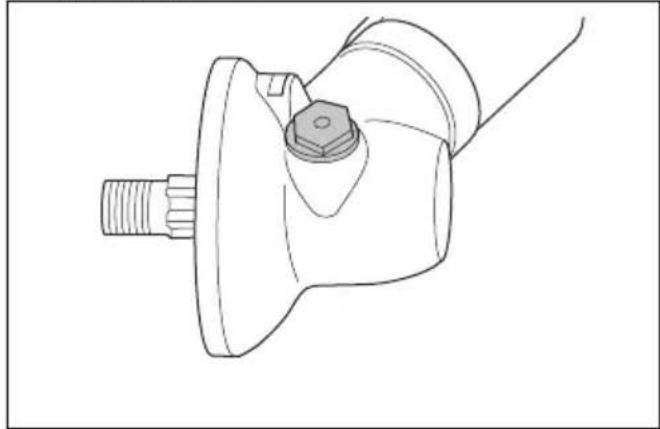

4. Fedtpåfyldningshætte, vinkelgear
5. Aksel
6. Håndtagsjustering
7. Gasregulering
8. Stopkontakt
9. Gasreguleringslås
10. Affjedringspunkt
11. Brændstoftank
12. Lyddæmper
13. Tændhætte og tændrør, under dækslet
14. Startsnorens håndgreb
15. Brændstofpumpebold
16. Luftfilterdæksel
17. Startknap
18. Ledningsnet, snapudløsningsmekanisme
19. Ledningsnet, hoftepude
20. Medbringerhjul
21. Beskyttelse til skæreudstyr
22. Låsemøtrik
23. Støtteflange
24. Styr
25. Støttekop
26. Transportbeskyttelse
27. Sekskantnøgle
28. Låsepind
29. Brugsanvisning
30. Topnøgle
31. Sele

Produktbeskrivelse

545RXT AT, 545FX AT og 545FXT AT er håndholdte motorenheder med skæreudstyr, der kan bruges på dem alle. Motoren har en AutoTune-funktion.

AutoTune

Karburatoren styrer motorens omdrejningstal via gashåndtaget. Luft og brændstof blandes i karburatoren. AutoTune-funktionen justerer automatisk karburatoren for at opnå den korrekte blanding af luft og brændstof. AutoTune tilpasser motoren til lokale forhold, f.eks. klima, højdeforhold, benzin og typen af 2-taktsolie.

Anvendelsesformål

Brug produktet med en savklinge, græsklinge eller et trimmerhoved til at beskære forskellige typer vegetation. Brug ikke produktet til andre opgaver end græstrimning, græsrydning og skovrydning. Brug en savklinge til skæring af trævlede træsorter. Brug en græsklinge eller et trimmerhoved til at slå græs.

Bemærk: Nationale eller lokale bestemmelser kan regulere brugen. Overhold de gældende bestemmelser.

Brug kun produktet med tilbehør, der er godkendt af producenten. Se Tilbehør på side 29.

ADVARSEL! Dette produkt er farligt. Personskade eller død kan forekomme hos brugeren eller personer i nærheden, hvis produktet ikke anvendes forsigtigt og korrekt. For at undgå, at brugeren eller personer i nærheden kommer til skade, skal alle sikkerhedsinstruktioner i brugervejledningen læses og overholdes.

Læs brugervejledningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet.

Brug en beskyttelseshjelm på steder, hvor du kan få genstande i hovedet. Brug godkendt høreværn. Brug godkendt øjenværn.

Brug godkendte beskyttelseshandsker.

Brug altid kraftige, skridsikre støvler.

Produktet kan forårsage, at genstande slynges ud, hvilket kan forårsage personskade.

Maksimalt omdrejningstal for udgående aksel.

Hold en afstand på mindst 15 m til personer og dyr under brug af produktet.

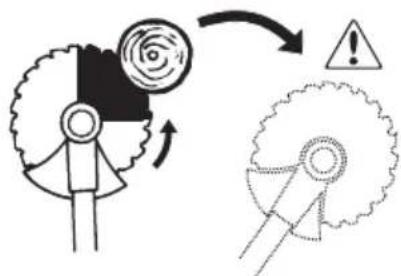

Der er risiko for kickback, hvis skæreudstyret rammer en genstand, som ikke omgående skæres over. Produktet kan afskære kropsdele. Hold en afstand på mindst 15 m til personer og dyr under brug af produktet.

Brug altid en fleksibel skæreledning. Brug ikke skæreelementer af metal. Anvend dette til græsbeskyttelsestilbehør.

Brændstofpumpebold.

Startknap.

Brændstofpåfyldning.

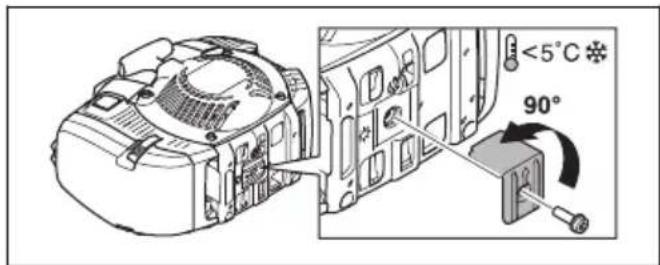

Luftindtag sommertilstand.

Emission af støj i overensstemmelse med miljømærket i henhold til EU (herunder New South Wales-lovgivning) samt britiske direktiver og forordninger. Produktets garanterede lydeffektniveau er

angivet i Tekniske data på side 28og på mærkaten.

Produktet er i overensstemmelse med gældende EF-direktiver.

Dette produkt er i overensstemmelse med gældende UK-bestemmelser.

Typeskiltet viser serie-nummeret. yyyy er produktionsåret, ww er produktionsugen.

yyyyMMddxxxx

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav i andre handelsområder.

Euro V-emissioner

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produkt.

Produktansvar

Som nævnt i produktansvarsbestemmelserne hæfter vi ikke for skader forårsaget af vores produkt, hvis:

• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Dette produkt danner et elektromagnetisk felt under betjening. Dette felt kan i visse tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af

det medicinske implantat, før de tager produktet i brug.

• Brug ikke produktet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.
• Brug ikke produktet i dårligt vejr, f.eks. tæt tåge, kraftig regn, hård vind og intens kulde. Betjening i dårligt vejr kan gøre dig træt og gøre det mere risikabelt, f.eks. i form af glatte underlag og uforudsigelig faldretning.
• Vær altid forsigtig, og brug din sunde fornuft. Hvis du bliver usikker i forhold til en arbejdssituation eller på betjeningsprocedurerne, efter at du har læst brugsanvisningen, skal du kontakte en serviceforhandler, før du fortsætter.
• Fjern tændhætten, hvis du efterlader produktet uden opsyn.
• En brugt lyddæmper/gnistfanger og monteringsflade til gnistfanger kan indeholde aflejringer af forbrændingspartikler, der kan være kræftfremkaldende. Undgå at blive udsat for disse aflejringer, når lyddæmperen og/eller gnistfangeren håndteres. Før håndtering af lyddæmperen og/ eller gnistfangeren skal du se Sådan kontrolleres lyddæmperen på side 8.

Sikkerhedsinstruktioner til montering

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug godkendte beskyttelseshandsker, når du samler produktet og skæreudstyret.
• Fjern tændrørshatten fra tændrøret inden samling af produktet.
• Sørg for, at korrekt styr og skæreudstyr er samlet, før produktet anvendes.
• En fejlbehæftet eller forkert afskærmning til skæreudstyr kan forårsage personskade. Skæreudstyret må ikke anvendes, hvis en godkendt afskærmning ikke er monteret.
• Tilslut koblingsdækslet og akslen korrekt, før du starter produktet.
• Medbringerhjulet og støtteflangen skal indkobles korrekt i skæreudstyrets midterste hul. Skæreudstyr, som er forkert monteret, kan forårsage personskade eller dødsfald.
• Fastgør selen til produktet for at forebygge personskade på operatøren eller andre.

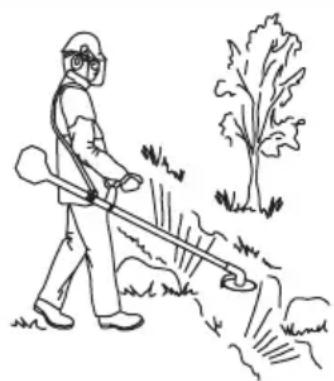

Sikkerhedsinstruktioner for betjening

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Læs om og forstå forskellen på skovrydning, græsrydning og græstrimning før brug af produktet.
• Bær personligt beskyttelsesudstyr. Se Personligt beskyttelsesudstyr på side 6.
• Langvarig eksponering for støj kan medføre permanente høreskader. Brug altid godkendt høreværn.
• Lyt efter advarselssignaler og højrøstede stemmer, när du bruger høreværn. Tag altid høreværnet af, när motoren standser.
• Brug aldrig produktet, hvis det er blevet ændret eller er defekt.
• Sørg for, at tændhætten og tændkablet er intakte for at undgå risikoen for elektrisk stød.
• Kig rundt i arbejdsområdet for at sikre, at hverken personer, dyr eller genstande har en negativ indvirkning på sikkerheden, när produktet betjenes.
• Kig rundt i arbejdsområdet for at sikre, at ingen personer eller dyr berører skæreudstyret eller rammes af genstande, der kastes ud af skæreudstyret.
• Brug ikke produktet i situationer eller på steder, hvor du kan ikke få hjælp, hvis der sker et uheld.
• Undlad at bruge produktet uden godkendt afskærmning til skæreudstyret.
• Sørg for, at personer og dyr er mindst 15 m/50 fod væk under arbejdet. Kig altid bag dig, før du drejer med produktet. Stop produktet med det samme, hvis der befinder sig personer eller dyr inden for sikkerhedszonen på 15 m/50 fod. Hvis mere end 1 person arbejder i det samme område, skal der altid være en sikkerhedsafstand på mindst 2 gange træets højde og mindst 15 m/50 fod.
• Undersøg arbejdsområdet. Undgå løse genstande, f.eks. sten, knust glas, søm, ståltråd og snor, som kan slynges ud eller sno sig ind i skæreudstyret.
• Sørg for, at du kan bevæge sig sikkert og har en sikker arbejdsstilling. Undersøg området omkring dig for forhindringer, f.eks. rødder, sten, grene og grøfter. Vær forsigtig ved arbejde på skråninger.

• Stræk dig ikke for langt. Sørg altid for at have en stabil fodstilling og en god balance.
• Læg produktet på en plan flade, som er mindst 3 m /10 fod fra brændstofkilden og det sted, hvor du påfylder brændstof, inden du starter produktet. Sørg

for, at der ikke er nogen genstande i nærheden af eller som berører skæreudstyret.

• Hvis skæreudstyret roterer i tomgang, skal det justeres af et serviceværksted. Undlad at bruge produktet, indtil det er blevet korrekt indstillet eller repareret.
• Hold øje med udkastede genstande. Brug altid godkendt øjenværn, og hold afstand til skæreudstyrsskærmen. Sten og andre små genstande kan ryge ind i dine øjne og forårsage blindhed eller andre skader.
• Læg aldrig maskinen ned på jorden med motoren i drift, uden at du har den under opsyn.
• Fjern ikke afskåret materiale, og lad ikke andre personer fjerne afskåret materiale, mens motoren kører eller skæreudstyret roterer, da det kan resultere i alvorlig skade.
• Stands motoren og sørg for, at skæreudstyret ikke roterer, inden du fjerner materiale, som har viklet sig om knivakslen eller som er fanget mellem afskærmningen og skæreudstyret.
• Vær forsigtig, når du fjerner materiale fra området omkring skæreudstyret. Vinkelgearet bliver varmt under driften og kan forårsage forbrændinger.
• Motorens udstødningsgasser er varme og kan indeholde gnister. Brandfare. Vær forsigtig i nærheden af tørt og brændbart materiale.
• Brug aldrig produktet indendørs eller på steder med dårlig udluftning. Udstødningsgasser indeholder kulilte, som er en lugtfri, giftig og ekstremt farlig gas.
• Stop motoren, inden du går hen til et andet arbejdsområde. Fastgør altid transportbeskyttelsen, inden du flytter udstyret.
• Overeksponering af vibrationer kan føre til kredsløbsforstyrrelser og skader på nervesystemet hos personer med kredsløbsforstyrrelser. Tal med din læge, hvis du får symptomer på overeksponering af vibrationer. Som eksempler på sådanne symptomer kan nævnes følelsesløshed, mangel på følesans, 'kildren', 'stikken', smerte, manglende eller reduceret styrke, forandringer i hudens farve eller i dens overflade. Disse symptomer opstår almindeligvis i fingre, hænder og håndled. Risiciene kan øges ved lave temperaturer.

Personligt beskyttelsesudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug godkendt personligt beskyttelsesudstyr, når du bruger produktet. Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.

• Brug en hjelm, hvis træerne i arbejdsområdet har en højde på mere end 2 meter/6,5 fod.

• Brug godkendt høreværn.

• Brug altid godkendte beskyttelsesbriller, der overholder ANSI Z87.1-standarden i USA eller EN 166 i EU-lande. Brug visir til beskyttelse af ansigtet. Visiret er ikke nok til at beskytte øjnene.

• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn og rengøring af skæreudstyret.
• Brug beskyttelsessko med stålsnude og skridsikre såler.
• Brug beklædning, der er lavet af et stærkt materiale. Brug altid kraftige lange bukser og lange ærmer. Brug ikke løstsiddende tøj, som kan sætte sig fast i buske og grene. Brug ikke smykker, korte bukser eller sandaler. Du må ikke gå med bare fødder. Sæt håret op i en sikker højde, dvs. over skulderen.

- Hav førstehjælpsudstyr i nærheden.

Se Produktoversigt på side 2 for oplysninger om, hvor sikkerhedsanordningerne findes.

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med defekte sikkerhedsanordninger. Udfør regelmæssigt en kontrol af samt vedligeholdelse på sikkerhedsanordningerne. Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit Husqvarna-serviceværksted.
• Lav ikke om på sikkerhedsanordningerne. Produktet må ikke bruges, hvis beskyttelsesdæksler, sikkerhedsafbrydere eller andre sikkerheds-/beskyttelsesanordninger er defekte.
• Det kræver specialuddannelse at udføre service og alle former for reparation på produktet, især på sikkerhedsanordningerne. Hvis

sikkerhedsanordningerne ikke består de kontroller, der fremgår af brugsanvisningen, skal du henvende dig til et serviceværksted for hjælp. Vi garanterer, at du kan få professionelt udførte reparationer og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted.

- Brug ikke skæreudstyret uden en godkendt og korrekt monteret skæreudstyrsskærm. Se Sådan monteres skæreudstyret på side 11.

Sådan kontrolleres gasreguleringslåsen

Gasreguleringslåsen läser gasreguleringen i tomgangspositionen.

1. Slip håndtaget, og se efter, om gasreguleringslåsen (A) og gasreguleringen (B) vender tilbage til de oprindelige positioner.

2. Tryk på gasreguleringslåsen (A), og se efter, om den vender tilbage til sin oprindelige position, när du slipper den.

1. Tryk på gasreguleringen (B), og se efter, om den vender tilbage til sin oprindelige position, når du slipper den.

1. Start motoren og giv fuld gas.

2. Slip gasreguleringen, og se efter, om skæreudstyret stopper.

Sådan kontrolleres stopkontakten

1. Start motoren.

2. Flyt stopkontakten til stoppositionen, og se efter, om motoren standser.

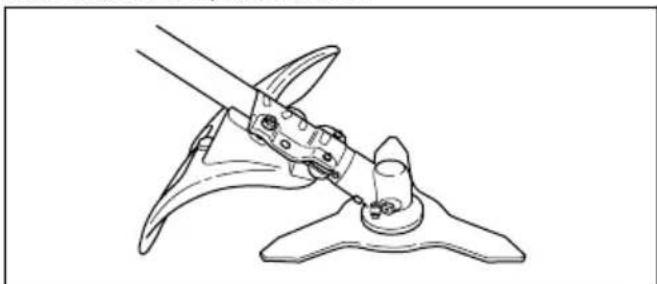

Sådan kontrolleres skæreudstyrsskærmen

Skæreudstyrsskærmen standser genstande, som udkastes i retning af brugeren. Den forhindrer også skader, som kunne opstå, hvis du berører skæreudstyret.

1. Stop motoren.

2. Se efter skader, f.eks. revner.

1. Udskift skæreudstyrsskærmen, hvis den er beskadiget.

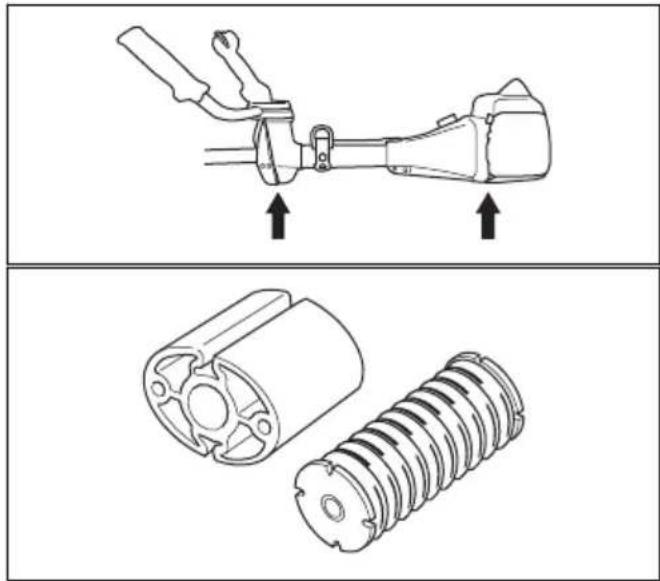

Sådan kontrolleres vibrationsdæmpningssystemet

Vibrationsdæmpningssystemet reducerer mængden af vibrationer i håndtagene til et minimum, hvilket gør betjeningen lettere.

1. Stop motoren.
2. Se efter deformation og skader, f.eks. revner.
3. Sørg for at montere vibrationsdæmpningssystemets elementer korrekt.

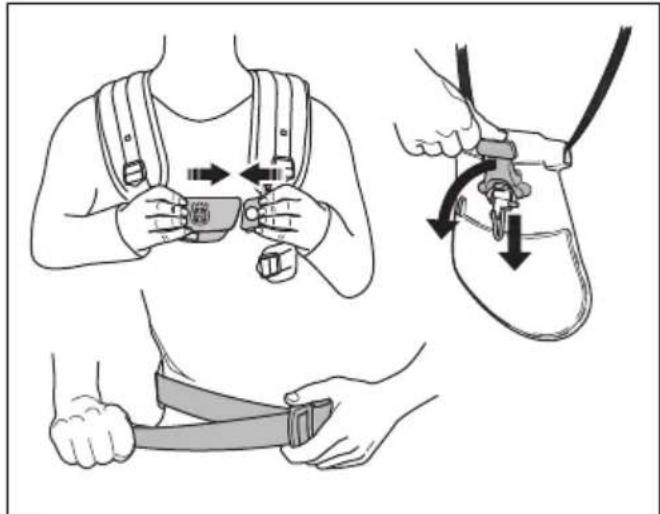

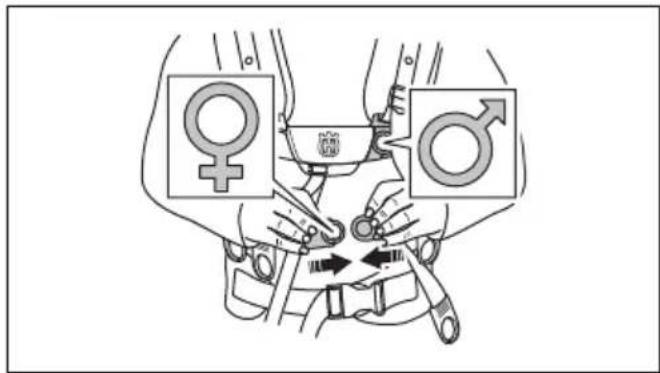

ADVARSEL: Brug ikke en sele med en defekt snapudløsningsmekanisme.

Med snapudløsningsmekanismen kan brugeren hurtigt tage produktet af selen i en nødsituation.

1. Stop motoren.
2. Se efter skader, f.eks. revner.
3. Udløs og påsæt snapudløsningsmekanismen for at sikre, at den fungerer korrekt.

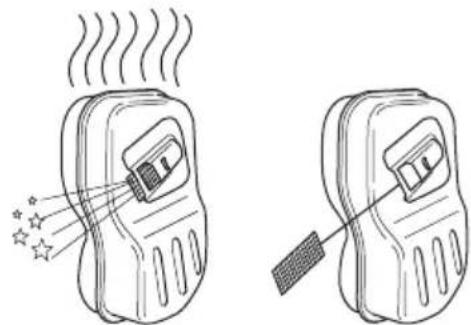

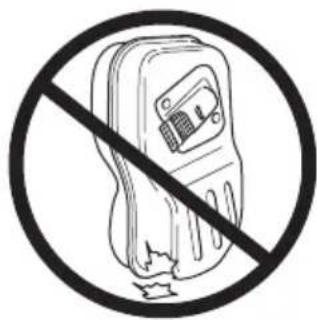

ADVARSEL: Brug ikke produktet med en defekt lyddæmper.

ADVARSEL: Lyddæmperne bliver meget varme under og efter brug, også i tomgang. Brug beskyttelseshandsker for at undgå forbrændinger.

Lyddæmperen sikrer et minimalt støjniveau og leder udstødningsgasserne væk fra føreren.

1. Stop motoren.
2. Se efter skader og deformation.

ADVARSEL: En brugt lyddæmper/gnistfanger og monteringsflade til gnistfangeren kan indeholde aflejringer af forbrændingspartikler på overflader, der kan være kræftfremkaldende. For at undgå hudkontakt og indånding af sådanne partikler ved rengøring og/eller servicering af gnistfangeren skal du altid:

• bære handsker,
• rengøre og/eller udføre service i et godt ventileret område,
• undlade at bruge trykluft til at rengøre gnistfangerskærmen,

• bruge en stålbørste, og børste væk fra kroppen, när du rengør gnistfangeren.

• Sørg for, at lyddæmperen er korrekt monteret på produktet.

1. Hvis produktets lyddæmper er udstyret med en gnistfangerskærm, skal skærmen inspiceres.

a) Udskift gnistfangerskærmen, hvis den er beskadiget.

b) Rens gnistfangerskærmen, hvis den er tilstoppet. Se Sådan renses lyddæmperen på side 22 for flere oplysninger.

Skæreudstyr

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Foretag regelmæssig vedligeholdelse. Lad et godkendt servicecenter regelmæssigt undersøge skæreudstyret og udføre justeringer eller reparationer.

• Skæreudstyrets ydeevne øges.
• Skæreudstyrets levetid øges.
• Risikoen for ulykker mindskes.

- Brug kun godkendt beskyttelse til skæreudstyret. Se Tilbehør på side 29

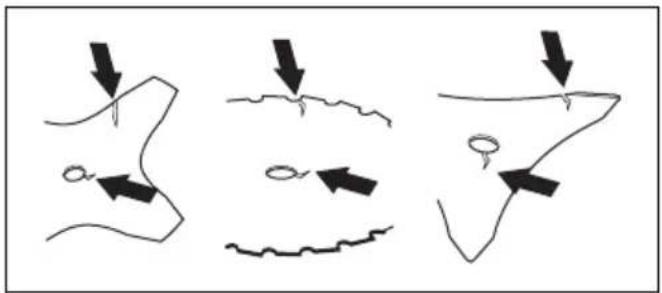

- Brug ikke beskadiget skæreudstyr.

Græstrimmerhoved

- Sørg for, at du vikler græstrimmertråden stramt og jævnt rundt om tromlen for at mindske vibrationer.

- Brug kun godkendte græstrimmerhoveder og græstrimmertråde. Se Tilbehør på side 29

- Brug korrekt længde græstrimmertråd. En lang græstrimmertråd bruger mere motorkraft end en kort græstrimmertråd.

- Sørg for, at kniven på beskyttelsen til skæreudstyret ikke er beskadiget.

- Læg græstrimmertråden i vand i 2 dage, før du fastgør græstrimmertråden til produktet. Dette øger græstrimmertrådens levetid.

- Se anvisningerne til skæreudstyret for korrekt indføring af line og valg af korrekt diameter for line.

Savklinge og græsklinge

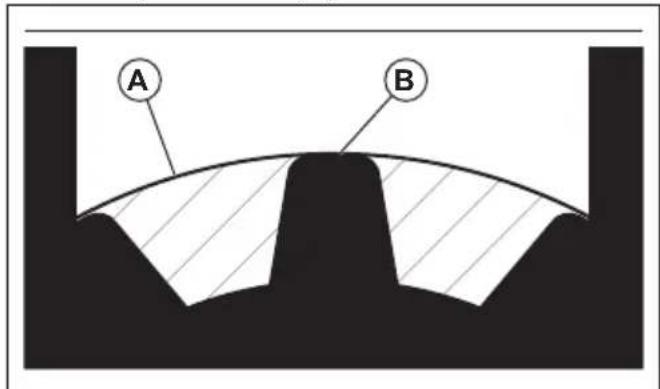

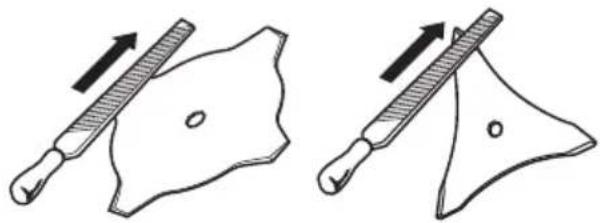

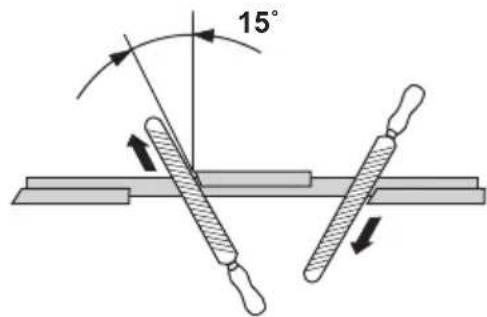

- Brug klinger, som er korrekt filet. En forkert filet eller beskadiget klinge øger risikoen for personskade.

• Brug korrekt indstillede klinger. Den korrekte klingeindstilling er 1 mm. En forkert klingeindstilling øger risikoen for tilskadekomst og beskadigelse.
• Klingen files og indstilles korrekt ved at følge de anvisninger, som klingen leveres sammen med.

Brændstofsikkerhed

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Bland ikke brændstof indendørs eller i nærheden af en varmekilde.
• Start ikke produktet, hvis der er brændstof eller motorolie på produktet. Fjern uønsket brændstof/olie og lad produktet tørre. Fjern uønsket brændstof fra produktet.
• Hvis du får brændstof på dit tøj, skal du skifte tøj med det samme.
• Undgå at få brændstof på kroppen, da det kan forårsage personskader. Hvis du får brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.
• Start ikke motoren, hvis du får olie eller brændstof på produktet eller på din krop.
• Start ikke produktet, hvis motoren lækker. Undersøg regelmæssigt motoren for lækager.
• Vær forsigtig med brændstof. Brændstof er letantændeligt og dampe er eksplosive og kan medføre personskader eller dødsfald.
• Undgå at indånde brændstofdampene, da det kan forårsage personskader. Sørg for, at der er tilstrækkelig luftstrøm.
• Ryg ikke i nærheden af brændstof eller motor.
• Anbring ikke varme genstande i nærheden af brændstof eller motor.
• Fyld ikke brændstof på, när motoren er tændt.
• Sørg for, at motoren er afkølet, inden du fylder brændstof på.
• Før du fylder brændstof på, skal du åbne brændstoffankens dæksel langsomt og forsigtigt udløse trykket.
• Sørg for tilstrækkelig luftstrøm ifm. påfyldning og blanding af brændstof (benzin og totaktsolie) eller aftapning af brændstoftanken.
• Brændstof og brændstofdampe er meget brandfarlige og kan give alvorlige skader ved indånding eller kontakt med huden. Vær derfor forsigtig ved håndtering af brændstof, og sørg for tilstrækkelig luftstrøm ved brændstofhåndtering.
• Spænd dækslet på brændstoftanken omhyggeligt, ellers kan der opstå brand.
• Flyt produktet minimum 3 m fra det sted, hvor du fyldte tanken, før du starter det.
• Fyld ikke for meget brændstof i brændstoftanken.

• Sørg for, at der ikke er lækager, när du flytter produktet eller brændstofdunken.

• Anbring ikke produktet eller en brændstofdunk på steder med åben ild, gnister eller tændflammer. Sørg for, at der ikke er åben ild i opbevaringsområdet.

• Brug kun godkendte tanke, når du flytter brændstoffet eller sætter det til opbevaring.
• Tøm brændstoftanken før langtidsopbevaring. Overhold lokal lovgivning om bortskaffelse af brændstof.
• Rengør produktet før langtidsopbevaring.
• Fjern kablet fra tændhætten inden opbevaring for at sikre, at motoren ikke starter utilsigtet.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

- Stop motoren, og sørg for, at skæreudstyret stopper. Fjern cylinderdækslet og frakobl tændrørshætten, før du udfører vedligeholdelse.

• Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart, som kan medføre dødsfald. Undlad at tænde produktet indendørs eller i lukkede rum.
• Motorens udstødningsgasser er varme og kan indeholde gnister. Lad ikke produktet køre indendørs eller i nærheden af brandfarligt materiale.
• Tilbehør til og ændringer på produktet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller dødsfald. Undlad at ændre produktet. Brug altid originalt tilbehør.
• Hvis vedligeholdelsen ikke udføres korrekt og regelmæssigt, øges risikoen for personskade og beskadigelse af produktet.
• Foretag kun den form for vedligeholdelse, der er angivet i denne brugervejledning. Lad et Husqvarna-godkendt serviceværksted udføre alle andre former for service.
• Lad et Husqvarna-godkendt serviceværksted foretage regelmæssig service af produktet.
• Udskift beskadigede, slidte eller defekte dele.

Montering

Indledning

ADVARSEL: Inden brug af produktet skal du læse og forstå kapitlet om sikkerhed.

ADVARSEL: Fjern tændrørskablet fra tændrøret inden samling af produktet.

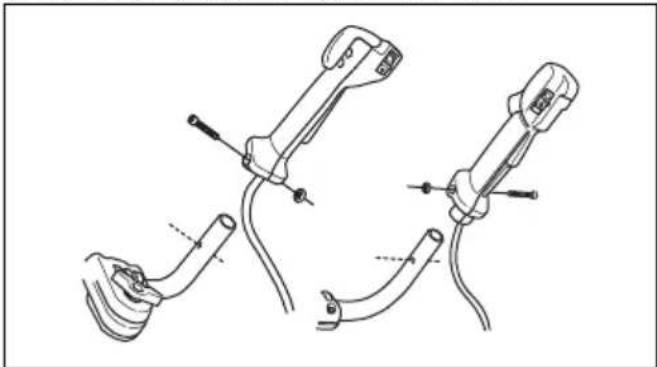

Sådan monteres gashändtaget

Bemærk: På nogle modeller monteres gashåndtaget på fabrikken.

1. Fjern møtrikken og skruen i bunden af gashåndtaget.
2. Sæt gashåndtaget på i højre side af styret.

1. Anbring hullet til monteringsskruen ud for hullet i styret.

2. Sæt skruen i hullet i bunden af gashåndtaget, gennem styret.

3. Sæt møtrikken på igen og spænd den.

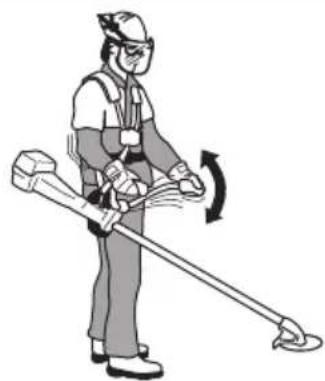

Sådan samles styret

1. Stram grebet.

2. Tag selen på, og hæng produktet i ophængskrogen.

3. Tilpas styret, så produktet sidder i en komfortabel arbejdsstilling.

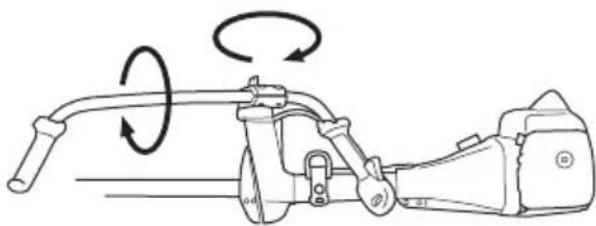

Sådan sættes styret i transportposition

1. Løsn grebet.
2. Drej styret med uret, indtil gashåndtaget rører ved batteriet.
3. Drej styret omkring akslen.

Sådan monteres skæreudstyret

Skæreudstyret omfatter en form for skæreudstyr og en skæreudstyrsskærm.

ADVARSEL: Brug altid den skæreudstyrsskærm, der anbefales til skæreudstyret. Se Tilbehør på side 29.

ADVARSEL: Forkert monteret skæreudstyr kan medføre personskade eller død.

Sådan monteres og afmonteres beskyttelseskappen

Beskyttelseskappen monteres på kombinationsskærmen. Sæt beskyttelseskappen på, när du bruger et trimmerhoved eller plastklinger. Tag beskyttelseskappen af, när du bruger en græsklinge.

1. Anbring styret på beskyttelseskappen i åbningen i kombinationsskærmen. Klik på de 4 läsekroge på plads.

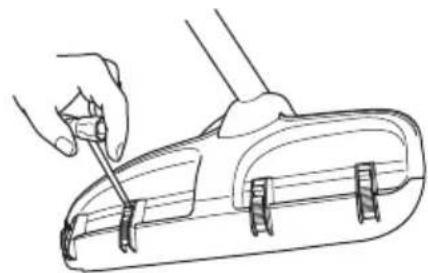

1. Frigør läsekrogene med tændrørsnøglen for at afmontere beskyttelseskappen.

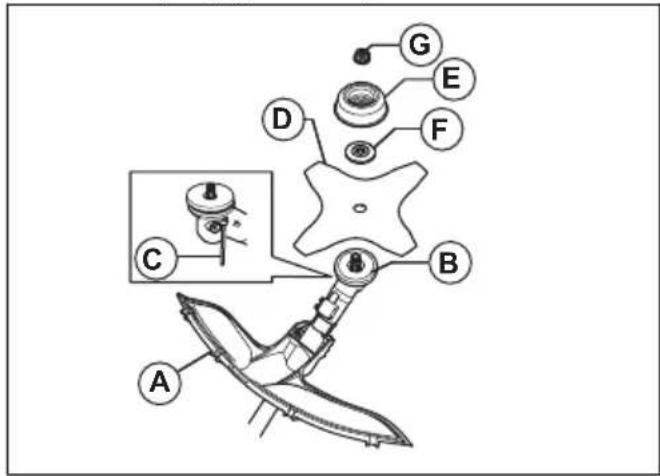

Sådan fastgøres græsklingen og græsklingebeskyttelsen/ kombinationsskærmen

1. Sæt klingebeskyttelsen/kombinationsskærmen (A) på akslen, og spænd bolten for at fastgøre den.

1. Sørg for, at beskyttelseskappen er afmonteret.
2. Drej den udgående aksel rundt for at afstemme et af hullerne i medbringerhjulet (B) med det tilsvarende hul i gearhuset.

3. Sæt läsepinden (C) ind i hullet, så akslen läses.

4. Sæt græsklingen (D), støttekoppen (E) og støtteflangen (F) på den udgående aksel.

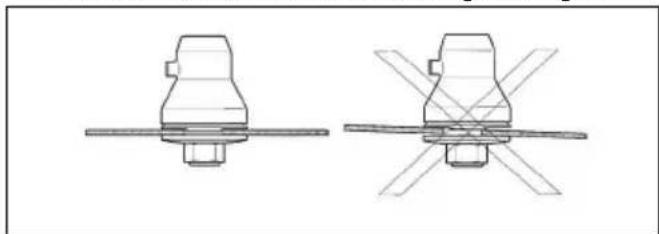

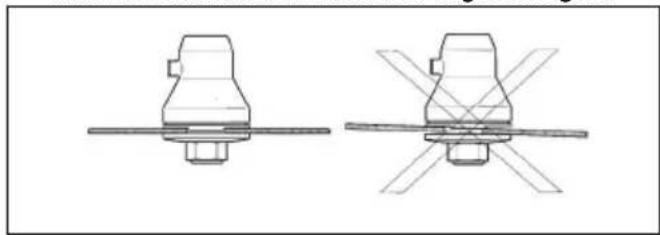

1. Sørg for, at medbringerhjulet og støtteflangen indkobles korrekt i hullet i midten af græsklingen.

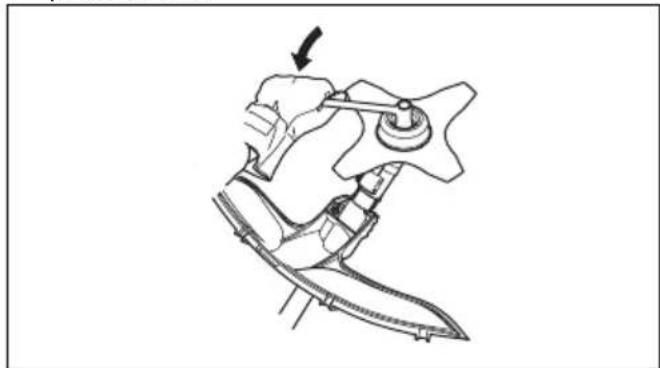

1. Påsæt møtrikken (G).

2. Spænd møtrikken med topnøglen. Hold fast i topnøglens skaft i nærheden af klingeskærmen. Spænd i den modsatte retning af skærudstyrets rotationsretning. Spænd til et tilspændingsmoment på 35-50 Nm.

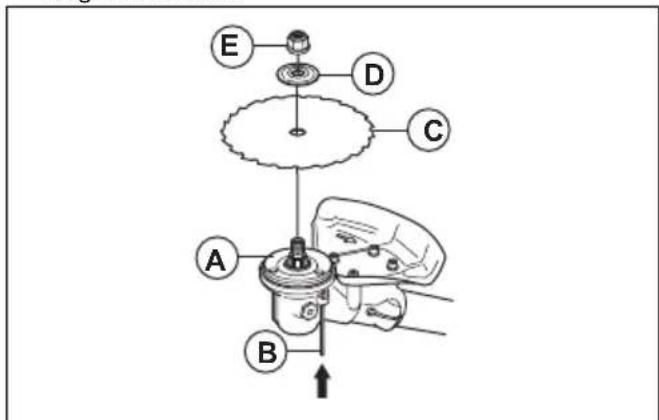

1. Monter medbringerhjulet (A) på den udgående aksel.
2. Drej den udgående aksel rundt for at afstemme et af hullerne i medbringerhjulet med det tilsvarende hul i gearhuset.
3. Sæt låsepinden (B) ind i hullet, så akslen låses.
4. Monter savklingen (C) og støtteflangen (D) på den udgående aksel.

1. Sørg for, at medbringerhjulet og støtteflangen indkobles korrekt i hullet i midten af græsklingen.

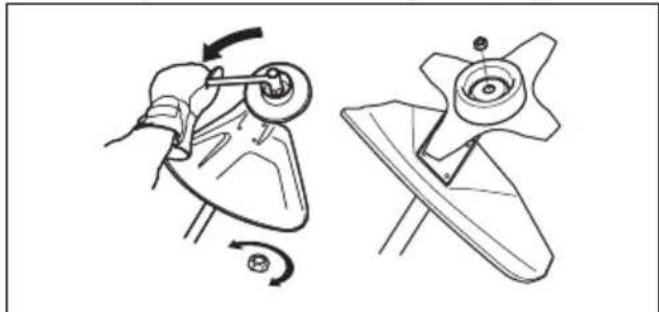

1. Sæt läsemøtrikken i (E).

2. Spænd låsemøtrikken med topnøglen. Hold fast i topnøglens skaft i nærheden af klingeskærmen. Spænd i den modsatte retning af skæreudstyrets rotationsretning. Spænd til et tilspændingsmoment på 35-50 Nm.

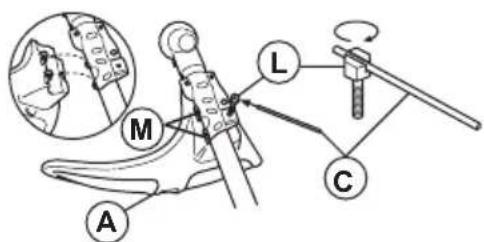

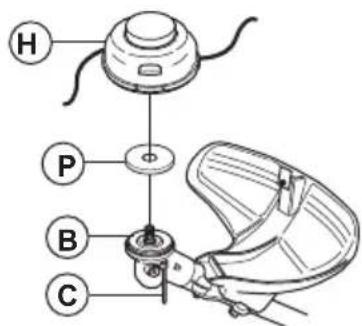

Sådan monteres trimmerbeskyttelsen eller kombinationsskærmen til trimmerhoved eller plastklinger

1. Hægt trimmerbeskyttelsen/kombinationsskærmen (A) på de to kroge på pladeholderen (M).
2. Fold skærmen omkring akslen og fastgør den med bolten (L) på den modsatte side af akslen.
3. Læg låsepinden (C) ind i rillen på bolthovedet og spænd bolten helt.

1. Monter medbringerhjulet (B) på den udgående aksel.
2. Afstem metalkoppen (P) med midten af klingestyret på medbringerhjulet.
3. Drej den udgående aksel rundt for at afstemme et af hullerne i medbringerhjulet med det tilsvarende hul i gearhuset.
4. Sæt läsepinden (C) ind i hullet, så akslen låses.
5. Drej trimmerhovedet/plastklingerne (H) mod uret for at montere.

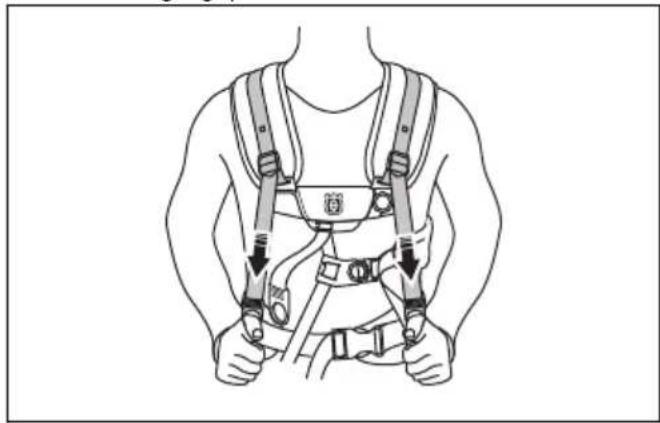

Sådan justeres Balance XT-selen

Se Produktoversigt på side 2 for en oversigt over selen.

1. Stop motoren.
2. Skub snapudløsningsmekanismen ned for at frigøre produktet fra selen.

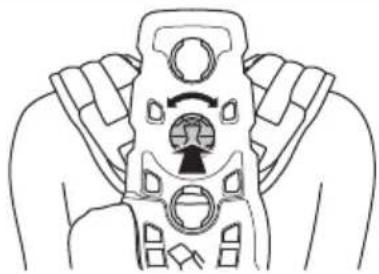

3. Sådan tilpasses selen til brugerens højde:

a) Tryk på den fjederbelastede lås.
b) Drej skulderremfastgørelsen.
c) Flyt skulderremfastgørelsen til et relevant hul i rygpladen.

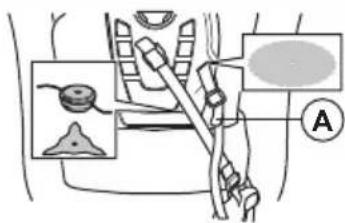

1. Sæt remmen (A) i den korrekte position til græsrydning eller skovrydning.

1. Spænd hoftebæltet stramt. Sørg for, at hoftebæltet flugter med hoftebenet.

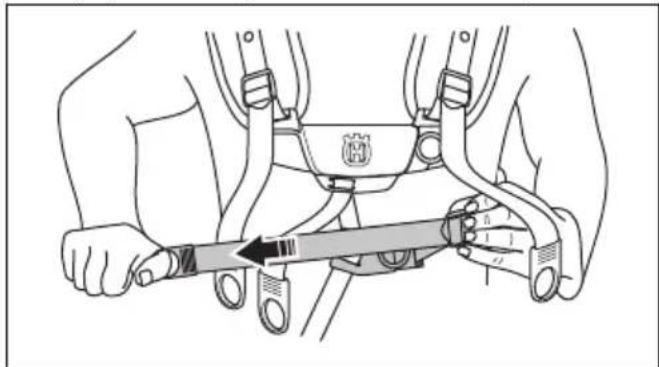

1. Sæt sideremmen fast i brystpladen.

2. Du kan formindske trykket på brystkassen og skuldrene ved at fastgøre sideremmen med remmen på hoftepladen. Anbefales til kvinder.

1. Tilpas skulderremmen, så vægten af produktet fordeles ligeligt på skuldrene.

1. Tilpas sideremmene omkring brystkassen, indtil brystpladen er afpasset med midten af brystet.

1. Se Produktoversigt på side 2 for at justere højden af affjedringspunktet. Til skovrydning er affjedringens korrekte højde ca. 10 cm under hoftebenet.

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede funktioner til dit Husqvarna produkt.

• Yderligere produktoplysninger.
- Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect-appen for at tilslutte og registrere produktet.

Bemærk: Husqvarna Connect-appen er ikke tilgængelig for download på alle markeder. Spørg en serviceforhandler for at få yderligere oplysninger.

Før du bruger produktet

• Undersøg arbejdsområdet for at sikre, at du kender terrænet, at du ved, om jorden skråner, og om der er forhindringer, f.eks. sten, grene og grøfter.
• Efterse produktet omhyggeligt.
• Udfør alle sikkerhedseftersyn samt service og vedligeholdelse, som fremgår af denne instruktionsbog.
• Sørg for, at alle dæksler, beskyttelsesskærme, håndtag og skæreudstyr er korrekt monteret og er intakte.
• Sørg for, at der ikke er revner i bunden af savklingen eller græsklingens tænder eller ved hullet i midten af klingen. Udskift klingen, hvis den er beskadiget.

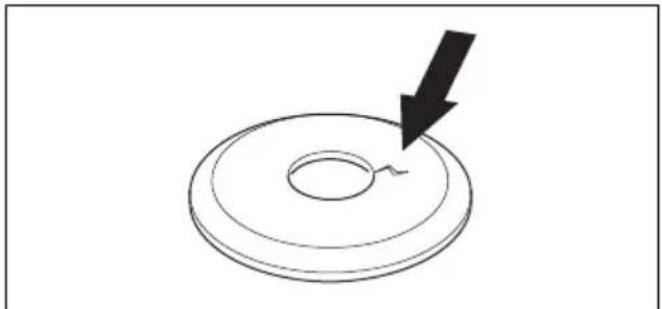

- Undersøg støtteflangen for revner. Udskift støtteflangen, hvis den er beskadiget.

- Sørg for, at låsemøtrikken ikke kan fjernes med hånden. Hvis du kan fjerne den med hånden, fastlåses skæreudstyret ikke tilstrækkeligt, og den skal derfor udskiftes.

• Efterse klingebeskyttelsen for skader og revner. Udskift klingebeskyttelsen, hvis den er blevet ramt eller er revnet.

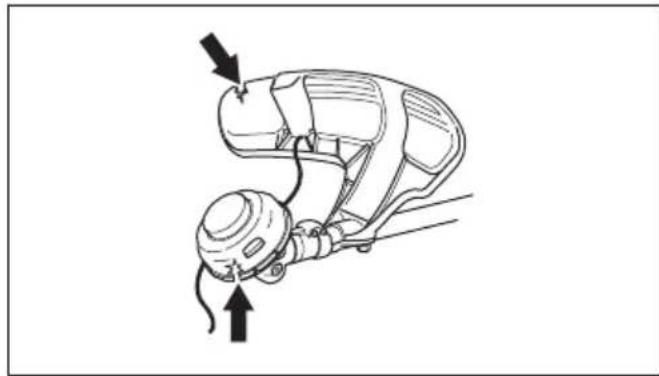

• Undersøg trimmerhovedet og skæreudstyrsskærmen for skader og revner. Udskift trimmerhovedet og

skæreudstyrsskærmen, hvis de er blevet ramt eller er revnet.

Sådan bruger du brændstof

BEMÆRK: Dette produkt har en totaktsmotor. Brug en blanding af benzin og totaktsmotorolie. Sørg for at anvende den korrekte mængde olie i blandingen. Forkert forhold mellem benzin og olie kan forårsage beskadigelse af motoren.

Husqvarna alkylatbenzin

BEMÆRK: Brug ikke benzin med et oktantal mindre end 90 RON (87 AKI). Det kan forårsage skader på produktet.

BEMÆRK: Brug ikke benzin med en ethanolkoncentration på mere end 10 % (E10). Det kan forårsage skader på produktet.

BEMÆRK: Brug ikke blyholdig benzin. Det kan forårsage skader på produktet.

Vi anbefaler Husqvarna alkylatbenzin for at få den bedste ydelse. Dette brændstof giver mindre farlige udstødningsgasser sammenlignet med almindelige brændstof. Det holder motoren ren og øger motorens levetid. Husqvarna-alkylatbenzin fås ikke på alle markeder.

• Brug altid ny blyfri benzin med et oktantal på minimum 90 RON (87 AKI) og med en ethanolkoncentration på mindre end 10 % (E10).
• Brug aldrig benzin med højere oktantal, hvis du ofte bruger produktet ved et konstant højt motoromdrejningstal.
• Brug altid en blanding af blyfri benzin og olie af god kvalitet.

Totaktsmotorolie

• Brug totaktsolie fra Husqvarna, som er specielt udviklet til vores totaktsmotorer. Blandingsforhold 1:50 (2 %).
• Hvis totaktsolie fra Husqvarna ikke er tilgængeligt, kan du bruge en anden totaktsmotorolie af høj kvalitet. Brug kun luftkølet motorolie.
• Brug ikke totaktsmotorolie, som er fremstillet til vandafkølede udendørsmotorer.
• Brug ikke olie, som er fremstillet til firetaktsmotorer.

Benzin, I Totaktsmotorolie, I
	2 % (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Sådan laver du brændstofblandingen

Bemærk: Brug altid en ren brændstofdunk, når du blander brændstoffet.

Bemærk: Lav ikke en brændstofblanding til mere end 30 dage.

1. Tilføj halvdelen af benzinen.
2. Tilføj al olien.
3. Ryst brændstofblandingen for at blande indholdet.
4. Hæld resten af benzinen i.
5. Ryst brændstofblandingen for at blande indholdet.
6. Fyld brændstoftanken.

Sådan påfylder du brændstof

• Brug altid en brændstofdunk med overløbssikring.
• Hvis der er brændstof på dunken, skal du fjerne det uønskede brændstof og lade dunken tørre.
• Sørg for, at området i nærheden af brændstofdækslet er rent.
• Ryst brændstofdunken, før du fylder brændstofblandingen i brændstoftanken.

Arbejdsstilling

• Hold produktet med begge hænder.
• Hold produktet på højre side af kroppen.
• Hold skæreudstyret under taliehøide.
• Hav altid produktet fastgjort til selen.
• Hold kropsdele væk fra varme flader.
• Hold kropsdele væk fra skæreudstyret.

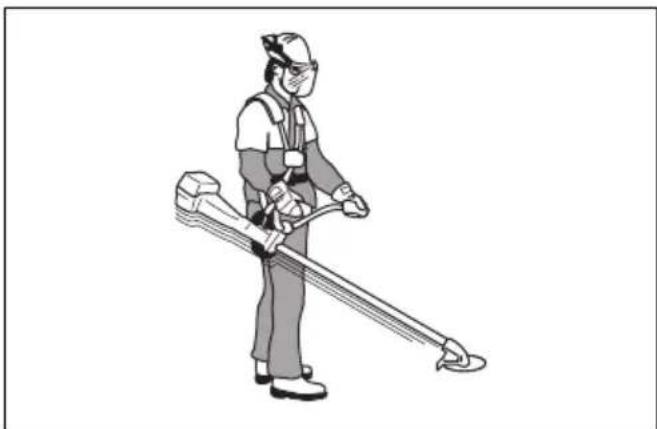

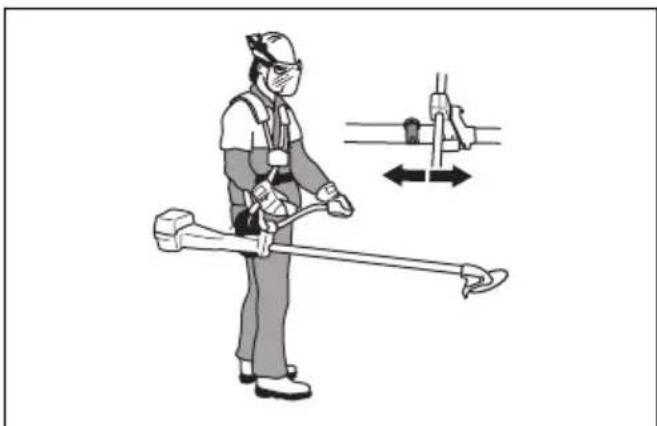

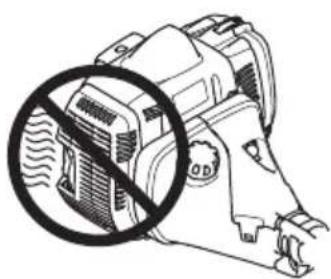

Produktets korrekte balance

Til skovrydning har produktet den rigtige balance, når det hænger frit og vandret fra affjedringspunktet. Når produktet har den korrekte balance, reduceres risikoen for, at du rammer sten, hvis du slipper styret.

Til græsrydning har produktet den rigtige balance, när klingen er i klippehøjde tæt på jorden.

ADVARSEL: Oprethold en sikkerhedsafstand på 15 m ved start af motoren. Der er risiko for, at skæreudstyret begynder at rotere.

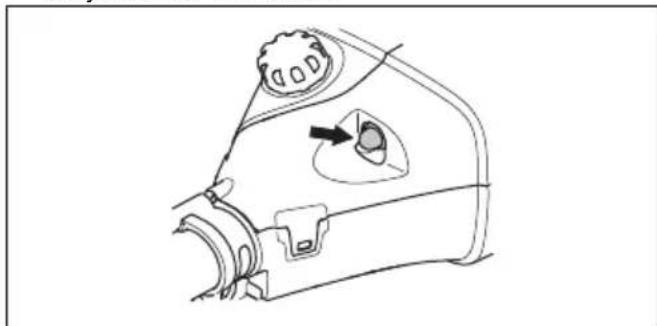

1. Tryk på brændstofpumpebolden, indtil den begynder at fyldes med brændstof.

1. Hold hoveddelen af produktet på jorden med venstre hånd. Træd ikke på produktet.

1. Træk langsomt i startsnorens håndtag, indtil du mærker modstand, og træk derefter kraftigt i startsnorens håndtag.

ADVARSEL: Sno aldrig startsnoren rundt om hånden.

1. Træk i startsnorens håndtag, indtil motoren starter.

BEMÆRK: Træk ikke i startrebet, indtil det stopper. Slip ikke startrebet, när det er trukket helt ud. Slip startsnoren langsomt. Hvis disse instruktioner ikke følges, kan motoren tage skade.

1. Tryk gradvist på gasreguleringen, när motoren starter, for at øge motorens omdrejningstal.

2. Sørg for, at motoren kører jævnt.

ADVARSEL: Hold kropsdele væk fra lyddæmperen. Risiko for forbrændinger.

- Flyt stopkontakten til stoppositionen.

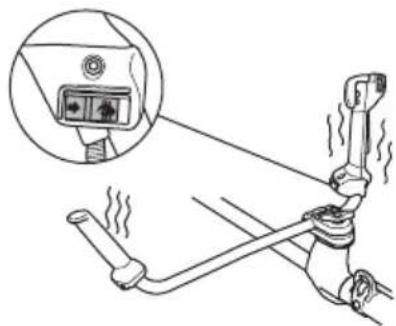

Opvarmede håndtag

545FXT AT har varmeelementer i håndtagene. Der er en ON/OFF-kontakt på gashåndtaget. Varmeelementerne holder automatisk en temperatur på 70°, när der er tændt for varmen.

Kickback er, når produktet bevæger sig hurtigt til siden med stor kraft. Kickback opstår, når græsklingen eller savklingen rammer eller fanger en genstand, der ikke kan skæres. Kickback kan kaste produktet eller brugeren i alle retninger. Der er risiko for personskade hos brugeren og andre personer.

Risikoen øges i områder, hvor det ikke er let at se det materiale, der skæres i.

Undlad at skære med det område af klingen, som er vist med sort. Klingens hastighed og bevægelse kan forårsage kickback. Risikoen øges, jo tykkere den gren, der skæres i, er.

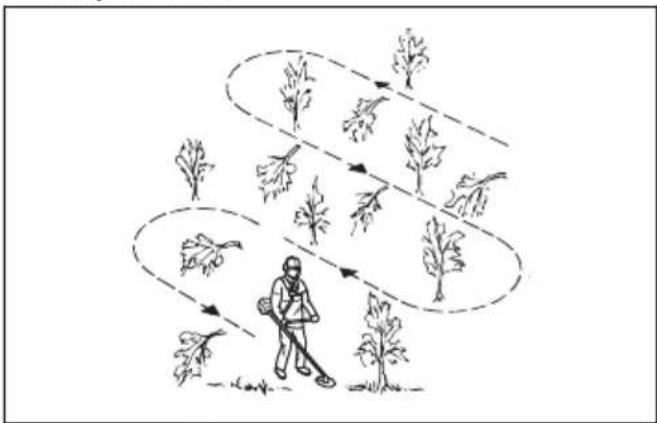

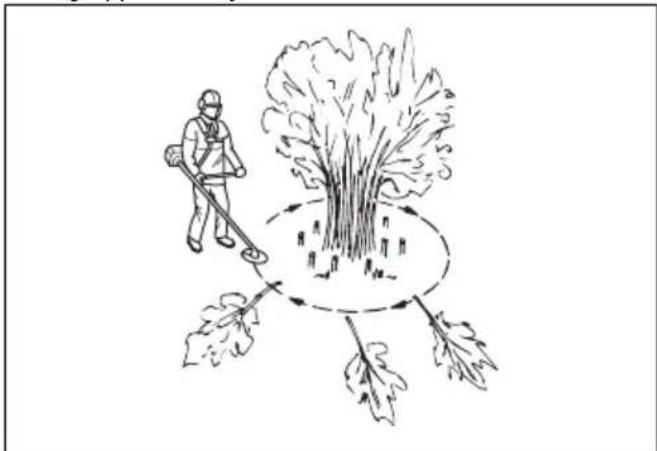

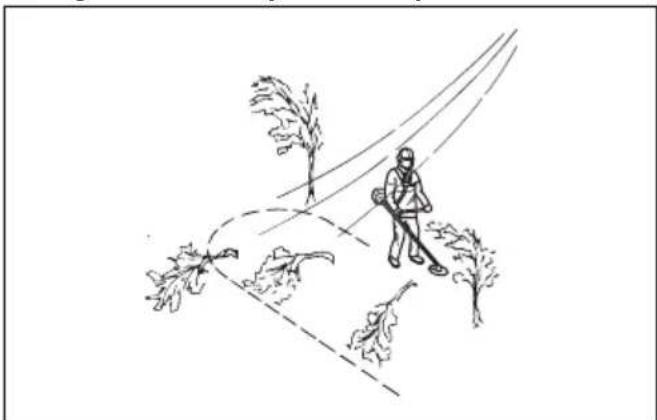

Generelle arbejdsinstruktioner

ADVARSEL: Vær forsigtig ved skæring i træer, der ligger i spænd. De kan springe tilbage til deres normale position før eller efter skæringen, og kan derfor ramme dig eller produktet og forårsage personskade.

• Ryd en åben plads i den ene ende af arbejdsområdet, og start med at arbejde derfra.
• Bevæg dig i et almindeligt mønster henover arbejdsområdet.

• Flyt produktet helt til venstre og højre for at rydde jord i en bredde på 4-5 m med hver drejning.
• Ryd jorden i en længde på 75 m, inden du drejer og går tilbage. Tag brændstofdunken med dig, efterhånden som du bevæger dig fremad.
• Bevæg dig i en retning, hvor du ikke skal over grøfter og forhindringer mere end nødvendigt.
• Bevæg dig i en retning, hvor vinden gør, at afskåret vegetation falder til jorden i det ryddede område.

• Gå langs skräninger, ikke op og ned.

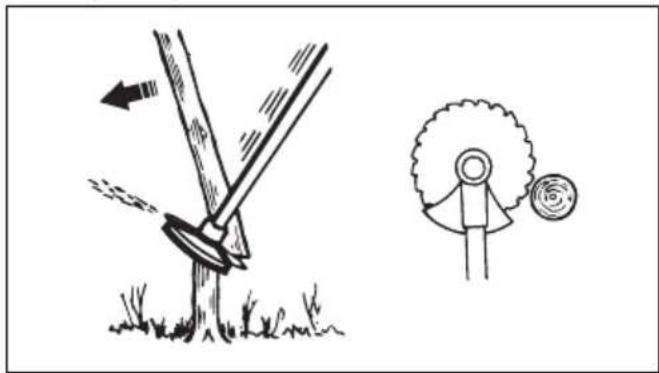

Sådan fældes et træ mod venstre

For at fælde et træ mod venstre skal træets nederste del skubbes mod højre.

1. Giv fuld gas.

2. Læg savklingen an mod træet som vist på billedet.

3. Vip savklingen og skub den skråt ned mod højre med stor styrke. Skub samtidig til træet med klingebeskyttelsen.

Sådan fældes et træ mod højre

For at fælde et træ mod højre skal træets nederste del skubbes mod venstre.

1. Giv fuld gas.
2. Læg savklingen an mod træet som vist på billedet.
3. Vip savklingen og skub den skråt op og mod højre med stor styrke. Skub samtidig til træet med klingebeskyttelsen.

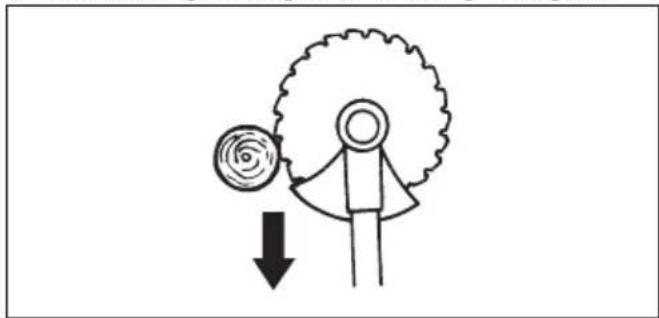

Sådan fældes et træ forlæns

For at fælde et træ forlæns skal træets nederste del skubbes bagud.

1. Giv fuld gas.
2. Læg savklingen an mod træet som vist på billedet.
3. Træk savklingen tilbage med en hurtig bevægelse.

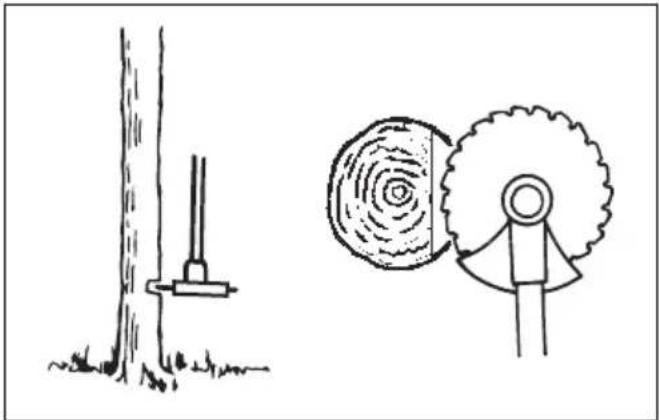

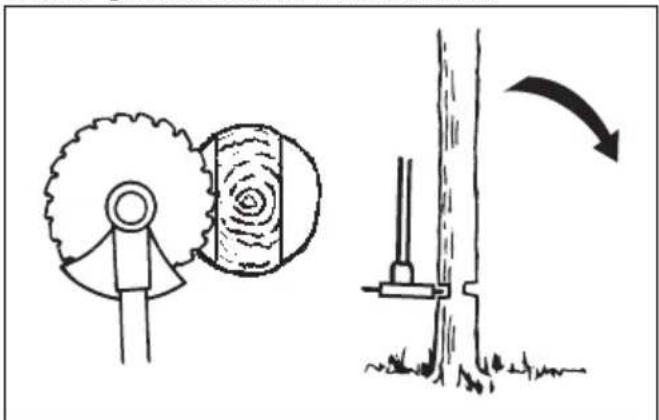

Sådan fældes store træer

Store træer skal skæres fra to sider.

1. Undersøg træets faldretning.

2. Giv fuld gas.

3. Læg det første snit i den side af træet, som det vil falde til.

1. Skær igennem træet fra den anden side.

BEMÆRK: Undlad at trække i produktet med en pludselig bevægelse, hvis savklingen skulle sætte sig fast. Det kan beskadige savklingen, vinkelgearet, akslen eller styret. Slip håndtagene, hold i akslen med begge hænder og træk forsigtigt i produktet.

Bemærk: Anvend mere skæretryk til at fælde små træer. Anvend mindre skæretryk til at fælde store træer.

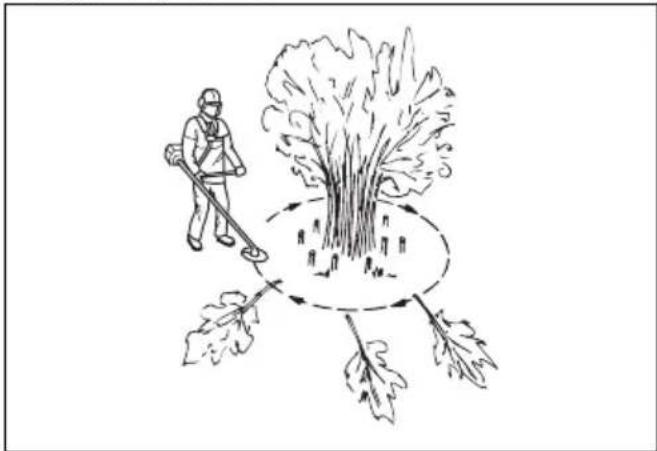

Buskrydning med savklinge

For at fælde et træ mod venstre skal træets nederste del skubbes mod højre.

• Beskær tynde træer og buske.
• Flyt produktet fra side til side.
• Beskær mange træer med én bevægelse.

• Grupper af tynde træer:

a) Beskær de yderste træer højt oppe.
b) Beskær de yderste træer til den korrekte højde.
c) Beskær fra midten. Beskær de yderste træer højt oppe, hvis du ikke kan nå midten, og lad dem falde. Det nedsætter risikoen for, at savklingen sætter sig fast.

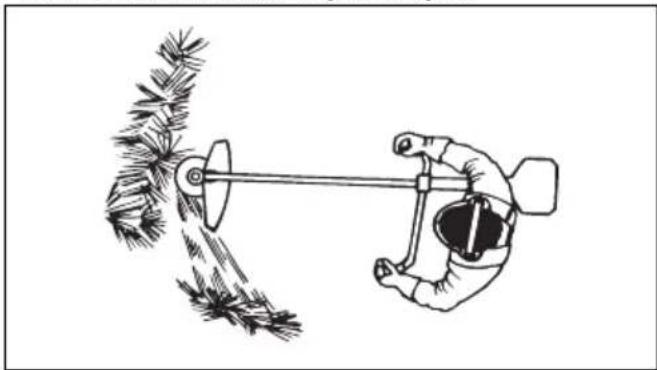

Græsrydning med en græsklinge

BEMÆRK: Brug ikke græsklinger og græsknive til træ. Brug altid kun græsklinger og græsknive til langt eller kraftigt græs.

• Flyt produktet fra side til side.
• Start bevægelsen fra højre mod venstre, når du skærer. Flyt produktet til højre side, inden du skærer igen.
• Skær med venstre side af græsklingen.

• Skråstil græsklingen mod venstre, så græsset falder på række. Det gør det let at opsamle græsset.
• Hold en stabil stilling med fødderne let spredt.
• Bevæg dig fremad efter hver bevægelse mod højre, og sørg for at have en stabil stilling, inden du skærer igen.
• Hold støttekoppen mod jorden med et let tryk for at sikre, at græsklingen ikke rammer jorden.
• Følg disse instruktioner for at reducere risikoen for, at afskåret materiale vikler sig om græsklingen:

a) Giv fuld gas.
b) Før ikke græsklingen gennem afskåret materiale, när du flytter produktet fra venstre side til højre side.

- Stands motoren og tag produktet ud af selen, før du samler det afskårne materiale op. Læg produktet på jorden på siden.

Græstrimning med trimmerhoved

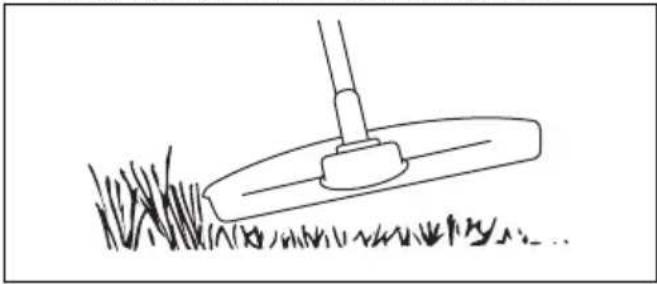

Sådan trimmes græsset

1. Hold trimmerhovedet lige over jorden, og hold det i vinkel. Tryk ikke trimmertråden ned i græsset.

1. Reducer længden af trimmertråden med 10-12 cm/4-4,75 tommer.
2. Reducer motorhastigheden for at mindske risikoen for skader på planterne.
3. Brug 80 % gas, när du klipper græs nær genstande.

Sådan ryddes græs med en græsklinge

1. Græsklinger og græsknive må ikke anvendes til træagtige stilke.
2. Til alle former for højt eller kraftigt græs anvendes en græsklinge.
3. Græs mejes ned fra side til side, hvor bevægelsen fra højre mod venstre kaldes rydningsslaget, og bevægelsen fra venstre mod højre kaldes returslaget. Lad klingens venstre side (placeret mellem klokken 8 og 12) udføre skærearbejdet.
4. Hvis klingen vippes lidt mod venstre under græsrydning, samles græsset i en stribe, som gør opsamlingsarbejdet lettere, f.eks. med en rive.
5. Sørg for at arbejde rytmisk. Stå stabilt med fødderne let spredte. Ryk fremad efter returslaget, og stil dig igen stabilt.
6. Lad støttekoppen hvile let mod jorden. Den bruges til at beskytte klingen mod belægning af jord.

7. Nedsæt risikoen for, at materiale vikler sig rundt om klingen ved altid at arbejde med fuld gas og undgå tidligere afskåret materiale under returslaget.

8. Stands motoren, løsn selen, og placer maskinen på jorden, inden du opsamler det afskårne materiale.

Sådan klippes græsset

1. Sørg for, at trimmertråden er parallel med underlaget, när du klipper græsset.

1. Skub ikke trimmerhovedet ned mod jorden. Det kan forårsage skader på produktet.
2. Flyt produktet fra side til side, när du slår græs. Brug fuld gas.

Luftstrømmen fra den roterende trimmertråd kan bruges til at fjerne det afskårne græs fra et område.

1. Hold trimmerhovedet og trimmerträden parallelt med jorden og over jorden.
2. Giv fuld gas.
3. Flyt trimmerhovedet fra side til side og fej græsset.

ADVARSEL: Rens trimmerhovedets dæksel, hver gang du monterer en ny trimmertråd for at undgå uligevægt og vibrationer i håndtagene. Efterse også regelmæssigt andre dele af trimmerhovedet, og rens dem om nødvendigt.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted.

Vedligeholdelsesskema

Vedligeholdelse	Hver dag	Ugentligt	Månedligt
Rens de udvendige flader. X
Undersøg produktet for skader. X
Undersøg snapudløsningsmekanismens udløser på selen for skader, og sørg for, at den fungerer korrekt.	X
Udfør en kontrol af gasreguleringslåsen og gasreguleringen, se Sådan kontrolle-res gasreguleringslåsen på side 7.	X
Sørg for, at skæreudstyret ikke roterer i tomgang. X
Udfør en kontrol af stopkontakten, se Sådan kontrolleres stopkontakten på side 7.	X
Undersøg skæreudstyrsskærmen for skader og revner. X
Sørg for, at savklingen eller græsklingen er afstemt med midten, at den er skærpet og er fri for skader ved tænderne og midterhullet.	X
Undersøg støtteflangen for skader og revner. Udskift efter behov. X
Undersøg trimmerhovedet for skader og revner. Udskift efter behov. X
Undersøg håndtaget og styret for skader, og se efter, om de monteret korrekt. X
Spænd låseskruen helt på skæreudstyr med en støttekop. X
Spænd låsemøtrikken helt på skæreudstyr med en låsemøtrik. X
Undersøg transportbeskyttelsen for skader, og sørg for, at den kan monteres korrekt.	X
Undersøg motoren, brændstoftanken og brændstofslangerne for udsivning. X
Rens luftfilteret. Udskift om nødvendigt. X
Spænd møtrikker og skruer X
Undersøg, om brændstofffilteret er rent, og sørg for, at der ikke er revner og andre fejl i brændstofslangen. Udskift om nødvendigt.	X
Undersøg alle kabler og tilslutninger. X
Undersøg startmotoren og startsnoren for skader. X
Undersøg vibrationsdæmpningselementerne for skader og revner.1		X
Undersøg tændrøret, se Sådan undersøger du tændrøret på side 24.		X
Vedligeholdelse	Hver dag	Ugentligt	Måned-ligt
Rens kølesystemet. X
Rens eller udskift gnistfangerskærmen. Se Sådan kontrolleres lyddæmperen på side 8.		X
Rens karburatorens udvendige flader og området omkring den. X
Sørg for, at vinkelgearet er fyldt 34 op med fedt. X
Smør wiren X
Udskift tændrøret. X
Smør drivakslen. ^2			X

ADVARSEL: Lyddæmperen bliver meget varm under og efter brug, også i tomgang. Risiko for brand og forbrændinger.

ADVARSEL: En brugt lyddæmper/gnistfanger og monteringsflade til gnistfangeren kan indeholde aflejringer af forbrændingspartikler på overflader, der kan være kræftfremkaldende. For at undgå hudkontakt og indånding af sådanne partikler ved rengøring og/eller servicering af gnistfangeren skal du altid:

• bære handsker,
- rengøre og/eller udføre service i et godt ventileret område,
- undlade at bruge trykluft til at rengøre gnistfangerskærmen,
- bruge en stålbørste, og børste væk fra kroppen, når du rengør gnistfangeren.

1. Hvis lyddæmperen på produktet har en gnistfangerskærm, skal den renses en gang om ugen med en stålbørste. Udskift gnistfangerskærmen, hvis den er beskadiget.

BEMÆRK: Et tilstoppet gnistfangerskærm får motoren til at blive

for varm, hvilket resulterer i beskadigelse af cylinder og stempel.

BEMÆRK: Hvis gnistfangerskærmen ofte bliver tilstoppet, bør du lade serviceværkstedet undersøge lyddæmperen.

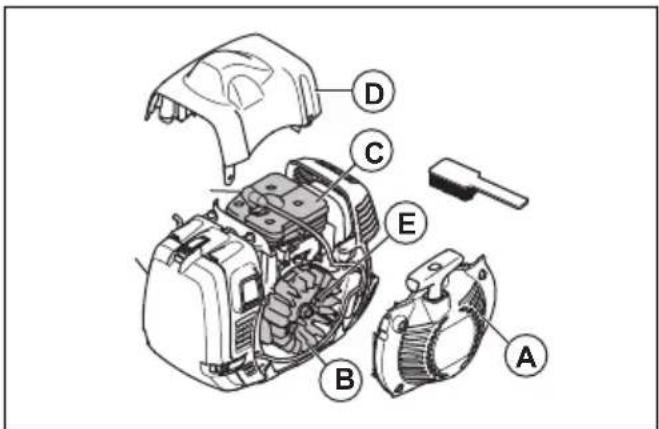

Sådan renses kølesystemet og starthagerne

Kølesystemet omfatter:

• Luftindtaget på starteren (A)
• Ribberne på svinghjulet (B)
• Køleribberne på cylinderen (C)
• Cylinderdækslet (D)
- Starthagerne (E), som findes på svinghjulet

Rens kølesystemet hver uge, eller oftere, hvis det er nødvendigt.

1. Fjern starterens dæksel og cylinderdækslet.
2. Rens kølesystemet med en børste.
3. Undersøg starhagerne og området rundt om dem for snavs.
4. Gør rent rundt om starthagerne med en børste, så det sikres, at de kan bevæge sig frit.

Luftfilter

Et tilstoppet luftfilter kan forårsage karburatorfejl, startproblemer, tab af motoreffekt og slitage på motorens dele. Derudover får det motoren til at bruge mere brændstof end nødvendigt. Rens filteret hver 8. time, eller oftere, hvis produktet anvendes i støvede omgivelser.

Bemærk: Det kan være nødvendigt med en motorjustering, når luftfilteret er blevet renset eller udskiftet. Se Sådan justeres motoren på side 25.

Sådan kontrolleres et papirluftfilter

1. Undersøg filterhuset, og rens det med en børste.
2. Undersøg filteret. Udskift filteret, hvis det er snavset eller beskadiget.

BEMÆRK: Undlad at bøje og folde filteret, da det kan resultere i beskadigelse af filteret. Et beskadiget luftfilter skal altid udskiftes.

Sådan renses et nylonluftfilter

1. Slip de kroge, der holder luftfilteret.
2. Fjern luftfilteret.

3. Undersøg filterhuset, og rens det med en børste.

4. Undersøg filteret. Rens filteret med varmt sæbevand. Udskift filteret, hvis det er beskadiget.

BEMÆRK: Et beskadiget luftfilter skal altid udskiftes.

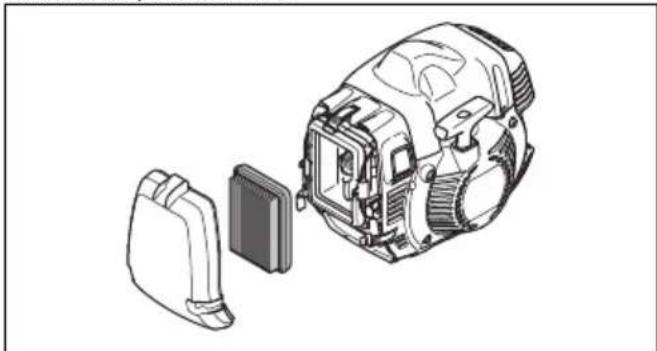

Sådan skiftes fra et papirluftfilter til et nylonluftfilter

Brug et nylonluftfilter, när temperaturen er under 5 °C.

1. Undersøg filterhuset, og rens det med en børste.

2. Undersøg filteret. Udskift filteret, hvis det er snavset eller beskadiget.

3. Monter nylonuftfilteret.

1. Luk de 2 kroge, og sørg for, at de fastholder filteret korrekt.
2. Monter luftfilterdækslet.

BEMÆRK: Undlad at bøje og folde filteret, da det kan resultere i beskadigelse af filteret. Et beskadiget luftfilter skal altid udskiftes.

Sådan smøres vinkelgearet

1. Tag skæreudstyret af.

2. Sæt produktet med fedtproppen i den højeste position.

3. Tag fedtproppen ud.

1. Se ind i fedtprophullet, og drej drivakslen. Fedtstanden (A) skal være på niveau med toppen af tandhjulets tænder (B).

1. Hvis fedtstanden er for lav, skal du fylde vinkelgearet med Husqvarna fedt til vinkelgear. Fyld langsomt, og drej drivakslen, mens du påfører vinkelgearet fedt. Stop ved det korrekte niveau (B).

BEMÆRK: En forkert mængde fedt kan beskadige vinkelgearet.

1. Sæt fedtproppen i.

Drivaksel

Smør drivakslen hver 3. måned. Lad et serviceværksted hjælpe dig, hvis du er i tvivl om proceduren.

Sådan monteres og afmonteres låsemøtrikken

ADVARSEL: Stop motoren, tag beskyttelseshandsker på og vær forsigtig omkring skæreudstyrets skarpe kanter.

- Brug en topnøgle med et skaft, der er tilstrækkeligt langt til, at du kan holde hånden bag skæreudstyrsskærmen. Pilen på billedet viser det område, hvor du sikkert kan betjene topnøglen.

• Montering foretages ved at spænde låsemøtrikken i den modsatte retning af skæreudstyrets rotationsretning.
• Låsemøtrikken afmonteres ved at dreje den i samme retning som skæreudstyrets rotationsretning.
• Hold øje med antallet, når du fjerner og monterer låsemøtrikken. Udskift låsemøtrikken efter ca. 10 gange.

Bemærk: Sørg for, at du kan ikke dreje läsemøtrikken med hånden. Udskift läsemøtrikken, hvis nylonbelægningen ikke har en modstand på mindst 1,5 Nm.

Sådan undersøger du tændrøret

BEMÆRK: Brug altid anbefalet tændrørstype. Forkert tændrørstype kan forårsage skader på produktet.

- Undersøg tændrøret, hvis motoren mangler kraft, ikke starter nemt eller ikke fungerer korrekt i tomgangshastighed.

- Sådan mindsker du risikoen for uønsket materiale på tændrørets elektroder, følg disse instruktioner:

a) Sørg for, at omdrejningstallet i tomgang er indstillet korrekt.

b) Sørg for, at brændstofblandingen er korrekt.

c) Sørg for, at luftfilteret er rent.

- Hvis tændrøret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er korrekt, se Tekniske data på side 28.

- Udskift tændrøret, när det er nødvendigt.

Sådan justeres motoren

Følg disse instruktioner, hvis motoren ikke fungerer korrekt.

1. Monter godkendt skæreudstyr. Se Tilbehør på side 29.

2. Start motoren.

3. Betjen produktet under normale forhold i 3 minutter.

4. Løft skæreudstyret op i luften og giv fuld gas i 30 sekunder. Hvis der anvendes et trimmerhoved, skal det sikres, at trimmersnoren klippes af i den rigtige længde af beskyttelseskniven.

Bemærk: Undlad at klippe græs eller grene på dette trin.

1. Betjen produktet under normale forhold for at sikre, at motoren fungerer korrekt.

2. Gentag trin 4 og 5 tre gange, hvis motoren ikke fungerer korrekt.

3. Lad din Husqvarna-forhandler justere/reparere produktet, hvis motoren ikke fungerer korrekt, efter du har udført alle disse trin.

Sådan skærpes græsklingen og græskniven

ADVARSEL: Stop motoren. Bær altid beskyttelseshandsker.

- Se de instruktionerne, som fulgte med skæreudstyret, vedrørende korrekt skærpning af græsklinge og græskniv.

- Skærp alle kanter lige meget for at bevare en balance.

- Brug en enkelthugget fladfil.

ADVARSEL: Kassér altid klinger, som er beskadiget. Prøv ikke at rette bøjede eller snoede klinger ud og bruge dem igen.

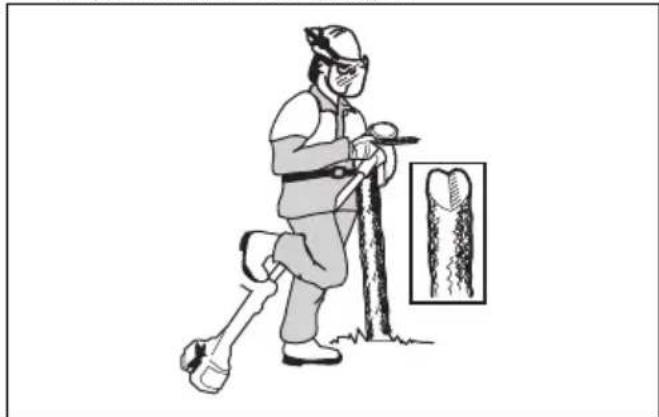

Sådan skærpes savklingen

ADVARSEL: Stop motoren. Bær altid beskyttelseshandsker.

- Se de instruktioner, der fulgte med klingen, vedrørende korrekt skærpning af klingen.

- Sørg for, at produktet og klingen er tilstrækkeligt understøtte under skærpningen.

- Brug en 5,5 mm rundfil sammen med en fileholder.

- Skærp én tand på savklingen i højre side og den næste tand i venstre side. Se illustrationen.

Bemærk: Skærp tandens kanter med en fladfil, hvis klingen er stærkt slidt. Fortsæt skærpningen med en rundfil.

• Skærp alle kanter lige meget for at bevare klingens balance.
• Tilpas klingeindstillingen til 1 mm med det anbefalede indstillingsværktøj. Se instruktionerne, som fulgte med klingen.

ADVARSEL: Kassér altid klinger, som er beskadiget. Prøv ikke at rette bøjede eller snoede klinger ud og bruge dem igen.

Sådan justeres produktet til kolde omgivelser

Hvis temperaturen er 5° eller koldere, er justeringer påkrævet for at undgå driftsproblemer.

- Monter luftkanalen som vist på illustrationen. Sørg for, at pilen peger i retning af symbolet for vintertilstand.

- Udskift luftfilterets dæksel med det luftfilterdæksel, der er beregnet til vintertilstand.

- Sæt et dæksel over starteren, hvis produktet bruges i snevejr.

• Udskift papirluftfilteret med et nylonluftfilter, der er godkendt til brug om vinteren. Se Sådan skiftes fra et papirluftfilter til et nylonluftfilter på side 23.
• For 545FXT AT skal det sikres, at wiren er smurt ved betjening i kolde omgivelser.
• Ved temperaturer på over 5 °C skiftes tilbage til det almindelige luftfilterdæksel. Fjern dækslet over starteren, og sæt luftkanalen tilbage til den oprindelige position. Sørg for, at pilen peger i retning af symbolet for sommertilstand.

BEMÆRK: Brug ikke produktet ved temperaturer på over 5 °C, hvis det er indstillet til vintertilstand. Motoren bliver for varm og kan blive beskadiget.

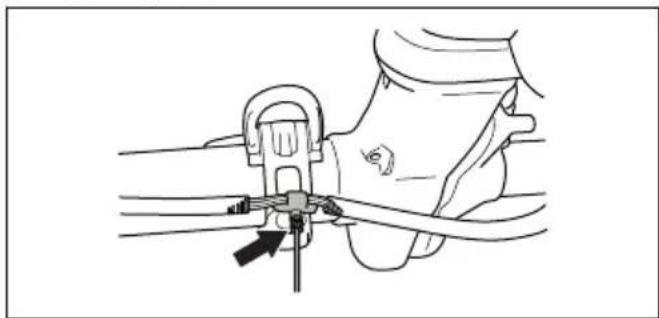

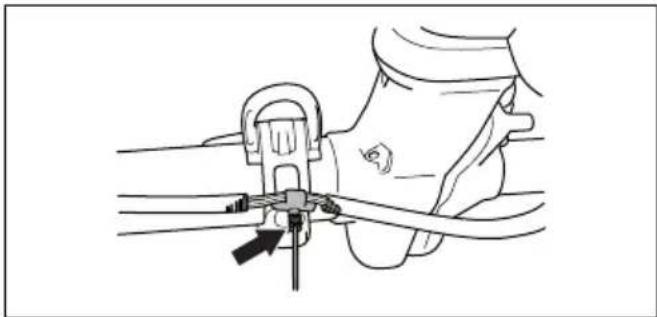

Sådan smøres wiren

545FXT AT

Bemærk: Wiren bliver smurt på fabrikken. Smør wiren hver måned.

1. Fjern beskyttelsesafdækningen.
2. Fjern cylinderdækslet for at få adgang til gummibælgene på wiren.
3. Skru proppen af smøreniplen.
4. Brug frostvæske med et 2 mm strålerør. Sprøjt med korte intervaller.

1. Undersøg gummibælgene på wiren for at sikre, at de ikke udvide sig.
2. Sæt cylinderdækslet og beskyttelsesdækslet på igen.

Fejlfinding

Motoren starter ikke

Kontrollér Mulig årsag Fremgangsmåde
Stopkontakt. Stopkontakten er placeret	i stopposi-tionen.	Få et godkendt serviceværksted til at udskifte stopkontakten.
Starthager. Starthagerne kan ikke bevæge sigfrit.		Fjern starterdækslet, og rens rundt om starthagerne. Se Sådan renses kølesystemet og starthagerne på side 22.
		Lad et godkendt serviceværksted hjælpe dig.
Brændstoftank. Forkert brændstoftype	Tøm brændstoftanken, og påfyld det	rigtige brændstof.
Tændrør. Tændrøret er snavset eller vådt. Sørg for, at tændrøret er tørt og rent.
		Tændrørets elektrodeafstand er forkert.
		Tændrøret er løst. Spænd tændrøret.

Motoren starter, men stopper igen

Kontrollér	Mulig årsag Fremgangsmåde
Brændstoftank Forkert	brændstoftype. Tøm brændstoftanken, og påfyld det rigtige brændstof.
Luftfilter Luftfilteret er tilstoppet. Rens luftfilteret.

Transport, opbevaring og bortskaffelse

• Lad produktet køle af før transport og opbevaring.
• Fjern tændhætten før langtidsopbevaring.
• Fastspænd produktet under transporten. Sørg for, at det ikke kan rykke sig.

• Sørg for, at der ikke er risiko for brændstofudsivning, brændstofdampe, gnister og åben ild under transport og opbevaring.

• Fastgør transportbeskyttelsen under transport og opbevaring.

• Rens og udfør service på produktet inden langtidsopbevaring.

Bortskaffelse

• Overhold de lokale krav til genanvendelse og de gældende regler.
- Bortskaf alle kemikalier, f.eks. olie eller brændstof, hos et servicecenter eller på en lokal miljøstation.

Tekniske data

Tekniske data

	545RXT AT 545FX AT	545FXT AT
Motor
Cylindervolumen, cm^3	45,7 45,7 45,7
Cylinderboring, mm 42 42 42
Slaglængde, mm 33 33 33
Omdrejningstal i tomgang, o/min. 2700 2700 2700
Omdrejningstal på udgående aksel, o/min 8800 9700 9700
Maks. motoreffekt iht. ISO 8893, kW/ o/min. 2	2/9000 2,2/9000 2,2/9000
Tændingssystem
Tændrør NGK CMR6H NGK CMR6H NGK CMR6H
Elektrodeafstand, mm 0,5 0,5 0,5
Brændstof
Brændstoftankens kapacitet, liter/ cm^3	1,0/1000 1,0/1000 1,0/1000
Vægt
Vægt uden brændstof, skæreudstyr og be-skyttelse, kg	8,6 8,2 8,4
Støjemissioner ^3
Lydeffektniveau, målt dB (A)	115	115	115
Lydeffektniveau, garanteret L_WA dB (A)	116	116	116
Lydniveauer ^4
Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN/ISO 11806 og ISO 22868, dB(A):
Udstyret med trimmerhoved (original)	102	102	102
Udstyret med græsklinge (original)	101	101	101
Udstyret med savklinge (original)	-	99 99
Vibrationsniveauer ^5
Ækvivalente vibrationsniveauer ( a_hv,eq ) i håndtag, målt i henhold til EN ISO 11806 og ISO 22867, m/s ^2 :
Udstyret med trimmerhoved (original), ven-stre/højre	3,2/3,2
Udstyret med græsklinge (original), ven-stre/højre	3,3/3,5
Udstyret med savklinge (original), ven-stre/højre	-2,9/3,3 3,5/3,2

Tilbehør

Tilbehør 545RXT AT

Godkendt tilbehør	Tilbehørstype Skæreudstyrsskærm, reservedelsnr.
Midterhul i klinger/knive, ∅ 25,4 mm Gevind klingeaksel M12
Græsklinge/græskniv Multi 255-3 (∅ 255, 3 tænder) 537 28 85-01 / 544 46 43-01
Savklinge Maxi XS 200-26 (∅ 200, 26 tænder) 537 31 09-02
Plastklinger Tricut ∅ 300 m (separate klinger har reservedelsnummer 531 01 77-15)		537 28 85-01 / 544 46 43-01
Trimmerhoved T55x (∅ 2,7-3,3 mm snor) 503 95 43-01 / 544 46 43-01
T45x (∅ 2,7-3,3 mm snor) 503 95 43-01 / 544 46 43-01
Støttekop	Fast

Tilbehør til 545FX AT, 545FXT AT

Godkendt tilbehør	Tilbehørstype Skæreudstyrsskærm, reservedelsnr.
Midterhul i klinger/knive, ∅ 25,4 mm Gevind klingeaksel M12
Græsklinge/græskniv Multi 255-3 (∅ 255, 3 tænder) 537 29 74-01 / 544 46 43-01
Godkendt tilbehør Tilbehørstype Skæreudstyrsskærm, reservedelsnr.
Savklinge Maxi 200-26 (∅ 200, 26 tænder)	574 53 26-01
	Scarlet 200-22 (∅ 200, 22 tænder) 574	53 26-01
	Scarlet 225-24 (∅ 225, 24 tænder) 574	50 67-02
	Maxi 225-24T BACHO (∅ 225, 24 tænder)	574 50 67-02
Plastklinger Tricut ∅ 300 m (separate klinger har reservedelsnummer 531 01 77-15)		537 29 74-01 / 544 46 43-01
Trimmerhoved Trimmy S II (∅ 2,4-3,3 mm snor) 537 29 73-01 / 544 46 43-01
		Auto 55 (∅ 2,7-3,3 mm snor) 537 29 73-01 / 544 46 43-01
		T45x (∅ 2,7-3,3 mm snor) 537 29 73-01 / 544 46 43-01
		T55x (∅ 2,7-3,3 mm snor) 537 29 73-01 / 544 46 43-01
Støttekop Fast

Registrerede varemærker

Bluetooth® -navnet og -logoerne er registrerede varemærker tilhørende Bluetooth SIG, inc., og al Husqvarnas brug deraf sker på licens.

Beskrivelse Buskryddere
Varemærke Husqvarna
Type / model 545RXT	AutoTune ^ , 545FX AutoTune ^ , 545FXT AutoTune ^
Identifikation Serienum	rene fra 2020 og fremefter

Regulativ Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2000/14/EF "vedrørende støjemissioner til omgivelserne"
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

og at følgende standarder og/eller tekniske specifikationer anvendes: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:2009, EN IEC 63000:2018EN ISO 12100:2010, EN ISO 14982:2009, EN IEC 63000:2018, EN ISO 11806-1:2011

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har foretaget frivillig typegodkendelse for Husqvarna AB.

Certifikatnummer: SEC/16/2458

RISE SMP Svensk Maskinprovning AB, Boks 7035, SE-750 07 Uppsala, Sverige, har også bekræftet overensstemmelse med bilag V i Rådets direktiv 2000/14/EG.

Vedr. oplysninger om støjemission, se Tekniske data på side 28.

Huskvarna, 2022-04-11

Slik kontrollerer du hurtigutløsermekanismen

ADVARSEL: Ikke bruk en sele med en hurtigutløsermekansime det er feil på.

Slik kontrollerer du lyddemperen

ADVARSEL: Ikke bruk et produkt med en defekt lyddemper.

1. Hvis lyddemperen på produktet har et gnistfangernett, må du utføre en visuell sjekk.

- Ikke start produktet hvis det er drivstoff eller motorolje på produktet. Fjern uønsket drivstoff/olje, og la produktet tørke. Fjern uønsket drivstoff fra produktet.

- Skift klær umiddelbart hvis du söler drivstoff på klærne.

- Ikke start motoren hvis du söler olje eller drivstoff på produktet eller på kroppen din.

- Ikke start produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom.

- Flytt produktet minst 3 m fra stedet der du fylte tanken, før du starter det.

- Kontroller at det ikke oppstår lekkasjer när du flytter produktet eller bensinkannen.

død. Ikke bruk produktet innendørs eller i lukkede rom.

ADVARSEL: Før du monterer produktet, må du lese og forstå kapittelet om sikkerhet.

ADVARSEL: Fjern tennpluggkabelen fra tennpluggen før du monterer produktet.

Slik fester du gasshåndtaket

Merk: For enkelte modeller festes gasshåndtaket på fabrikken.

Slik fester du sagklingebeskyttelsen på 545FX AT og 545FXT AT

545FXT AT har varmeelementer i håndtakene.

Slike feller du store trær

Store trær må sages fra to sider.

OBS: Hvis sagklingen blokkeres, må du ikke dra i produktet med en rask bevegelse. Det kan føre til skade på sagklingen, vinkelgiret, riggrøret eller styret. Slipp håndtakene, ta tak i riggrøret med begge hendene og dra produktet langsomt løs.

Buskrydding med sagklinge

• Skjær ned tynne trær og busker.
  • Flytt produktet fra side til side.
• Skjær mange trær i én bevegelse.
• For grupper med tynne trær:

Gressrydding med gressklinge

Slik fester og fjerner du låsemutteren

Merk: Kontroller at du ikke kan vri på låsemutteren for hånd. Bytt ut låsemutteren dersom låsemutterens nylonbelegg ikke har en motstand på minst 1,5 Nm.

Kontrollere tennpluggen

OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan føre til skade på produktet.

- Skift tennpluggen när det er nødvendig.

Slik justerer du motoren

Slik smører du vaieren

545FXT AT

Merk: Vaieren har blitt smurt på fabrikken. Smør vaieren månedlig.

1. Fjerne beskyttelsesdekselet.

2. Fjern sylinderdekselet for å komme til gummibelgene på vaieren.

3. Skru ut pluggen på smørenippelen.
4. Bruk frostvæskespray med et 2 mm sprayrør. Spray i korte intervaller.

Motoren starter ikke

fullstendig overholder følgende EU-direktiver og -forskrifter:

Stefan Holmberg, FoU-direktør, teknologiledelse, Husqvarna AB

Symboler på produkten

Stopp.
