FUJITSU

CAUTION

R32 REFRIGERANT

This Air Conditioner contains and operates with refrigerant B32.

THIS PRODUCT MUST ONLY BE INSTALLED OR SERVICED BY QUALIFIED PERSONNEL.

Refer to Commonwealth, State, Territory and local legislation, regulations, codes, installation & operation manuals, before the installation, maintenance or service of this product.

เครื่องปรับอากาศ

แบบติดผนัง

(รุ่นทำความเย็นเท่านั้น)

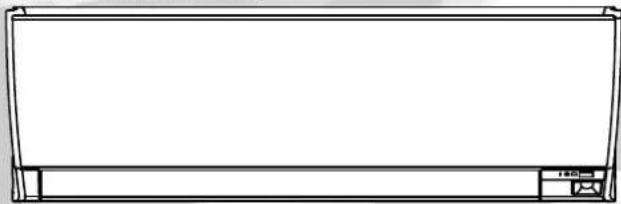

Line drawing of a rectangular frame with a flat top and a small base (no text or symbols)

ASMG18CMCA

ASMG24CMCA

คู่มือการใช้งาน

สารบัญ

ข้อควรระวังเกี่ยวกับความปลอดภัย Th-1

คําอธิบายและการใช้งานเครื่องภายในอาคาร .....Th-3

คําอธิบายและการใช้งานรีโมทคอนโทรล Th-4

การดำเนินการตั้งเวลา.....Th-6

ปุ่มเซ็นเซอร์ตรวจสอบอุณหภูมิความร้อนและการเคลื่อนไหว

เพื่อตรวจจับหาตําแหน่งของมนุษย์ (ประหยัดพลังงาน) ......Th-8

ข้อมูลทั่วไปเกี่ยวกับการดำเนินการ.....Th-8

การดูแลรักษาและการทำความสะอาด ......Th-9

การแก้ไขปัญหา......Th-11

ก่อนใช้งานเครื่องนี้ โปรดอ่านคำแนะนำโดยละเอียดและเก็บคู่มือฉบับนี้ไว้สำหรับใช้อ้างอิงในภายหลัง

ข้อควรระวังเกี่ยวกับความปลอดภัย

เพื่อป้องกันการได้รับบาดเจ็บต่อบุคคลอื่นหรือเกิดความเสียหายต่อทรัพย์สิน โปรดอ่านส่วนนี้อย่างละเอียดก่อนใช้งานผลิตภัณฑ์นี้ และควรแน่ใจว่าได้ปฏิบัติตามข้อควรระวังเพื่อความ ปลอดภัยต่อ이ปนี้

การทำงานที่ไม่ลูกต้องอันเนื่องมาจากการไม่ปฏิบัติตามคำแนะนําอาพ marginalให้เกิดอันตรายหรือความเสียหาย ซึ่งสามารถจัดประเภทความรุนแรงได้ตั้งต่อไปนี้

⚠️ คำเตือน ข้อควรระวัง

เครื่องหมายนี้เดือนถึงการได้รับบาดเจ็บรุนแรงหรือเสียชีวิต

เครื่องหมายนี้แสดงถึงการกระทําที่ห้ามปฏิบัติโดยเต็ดขาด

เครื่องหมายนี้เตือนถึงการได้รับบาดเจ็บหรือความเสียหายต่อทรัพย์ลิน

เครื่องหมายนี้แสดงถึงการกระทําที่ต้องปฏิบัติตามอย่างเคร่งครัด

- คําอธิบายสัญลักษณ์ต่างๆ จะแสดงอยู่บนเครื่องภายในอาคารหรือเครื่องภายนอกอาคาร

	คําเตือน	สัญลักษณ์นี้แสดงว่าเครื่องใช้น้ํายาแอร์ไวไฟ หากน้ํายาแอร์ร่วไหลออกมาและมีแหล่งกําเนิดไฟอยู่ด้านนอก อาจเกิดไฟลูกใหม่ได้
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่าควรอ่านคู่มือการใช้งานด้วยความละเอียดรอบคอบ
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่าควรให้เจ้าหน้าที่ช่อมบํารุงเป็นผู้ดําเนินการกับเครื่องนี้โดยอ้างอิงจากคู่มือการติดตั้ง
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่ามีข้อมูลอยู่ เช่น คู่มือการใช้งาน หรือคู่มือการติดตั้ง

! คำเตือน

• ผลิตภัณฑ์ไม่มีขึ้นส่วนที่ผู้ใช้สามารถช่อมบํารุงเองได้ ควรปรึกษา เจ้าหน้าที่ช่อมบํารุงที่ได้รับอนุญาต ทุกครั้งในการช่อมแซม การติดตั้ง และการเคลื่อนย้ายผลิตภัณฑ์นี้ การติดตั้งหรือการดําเนินการที่ไม่เหมาะสมอาจารทําให้เกิดการรั่วไหล ไฟดูด หรืออัคคิภัยได้
• ในกรณีที่เกิดความผิดปกติ เช่น มีกลุ่นเหม็นใหม่ ให้หยุดใช้งานเครื่องปรับอากาศหันที และปลดแหล่งจ่ายไฟทั้งหมดออกด้วยการปัติเบรกเกอร์ไฟฟ้าหรืออดปลักไผออก จากนั้นให้ปรึกษาเจ้าหน้าที่ซ่อมบารุงที่ได้รับอนุญาต
• ระมัดระวังอย่างไฟเสียหาย หากสายไฟเสียหาย ควรเปลี่ยนโดยเจ้าหน้าที่ซ่อมบํารุงที่ได้รับอนุญาต เท่านั้น
• ในกรณีที่เกิดการรั่วไหลของน้ำยาแอร์ ควรแน่ใจว่าได้อยู่ท่างจากไฟหรือเปลวโพ และปรึกษาเจ้าหน้าที่ช่อมบํารุงที่ได้รับอนุญาต

• หา电脑เห็นฟ้า事先หรือได้ยินเสียงฟ้าร้อง อาจเป็นใบได้ว่าเกิดไฟกระซากเพื่อป้องกันอันตรายจากไฟดูด ให้ปิดเครื่องปรับอากาศโดยใช้รีโมทคอนโทรล และห้ามสัมผัสตัวผลิตภัณฑ์หรือปลักไฟขณะเกิดฝนฟ้าคะนอง

• ควรเก็บเครื่องใช้ไฟฟ้าไว้ภายในห้องที่ไม่ใช้งานอย่างต่อเนื่องกับแหล่งไว้ไฟ (เช่น เปลวโพ, เครื่องใช้ไฟฟ้าที่ใช้กําช หรือ อุปกรณ์ทำความร้อนใดๆ)

• ควรเก็บเครื่องใช้ไฟฟ้าไว้ในที่ที่อากาศล่ายเทได้ดี
• โปรดระวังน้ำยาแอร์ เนื่องจากอาจไม่ส่งกลิ่น
• ควรเก็บเครื่องใช้ไฟฟ้าให้ดี เพื่อป้องกันไมให้เกิดความเสียหาย
• ควรทำการกำจัดผลิตภัณฑ์อย่างลูกต้อง ตามกฎหมายเปียบของประเทศไทย ภูมิภาค
• ในระหว่างการขนส่งหรือการเคลื่อนย้ายเครื่องภายในอาคาร ควรหุ้มป้องกัน ท่อโดยใช้แผ่นยิตติดผนังบิดไว้
  ห้ามเคลื่อนย้ายเครื่องใช้ไฟฟ้าโดยการยกท่อของเครื่องภายในอาคาร (หากเกิดแรงกระท vansกับข้อต่อท่ออาจพําให้เกิดกําชไวไฟจากการรู้วิหลระหว่างดำเนินการได้)

คำเตือน

• อย่าติดตั้งผลิตภัณฑ์นี้ในบริเวณที่เต็มใบด้วยน้ํามันแร่ เช่น โรงงาน หรือบริเวณที่มีน้ํามันกระเดินหรือมีไอน้ําจำนวนมาก เช่น ห้องครัว
• อย่าเริ่มหรือหยุดการทำงานของผลิตภัณฑ์นี้ด้วยการเสียบหรือดึงปลีกไฟออก หรือเปิดหรือปิดเบรกเกอร์วงจร
• อย่าใช้กําชไวไฟในบริเวณใกล้เคียงกับผลิตภัณฑ์นี้
• อย่าให้กระแสลมเย็นพัดลูกตัวโดยตรงเป็นเวลาหลายชั่วโมง

• อย่าเอานิวหรือวัตถุโตๆ เข้าใบในช่องลมออกหรือช่องลมเข้า
• อย่าใช้งานขณะมือเปียก
• อย่าเร่งกระบวนการละลายน้ำแข็งหรือการทำความสะอาดใดๆ นอกเหนือ จากที่ผู้ผลิตแนะนํา
• อย่าเทาะหรือเพา

ขอควรระวัง

• ดวรระบายอากาศเป็นครั้งคราวขณะใช้งาน
• ใช้งานผลิตภัณฑ์นี้โดยติดตั้งแผ่นกรองอากาศไว้เสมอ
• ตรวจสอบให้แน่ใจว่าอุปกรณ์ไฟฟ้าต่างๆ อยู่ท่างจากผลิตภัณฑ์นี้อย่างน้อย 1 เมตร
• ถอดสายไฟออกเมื่อไม่มีการใช้งานเครื่องภายในอาคารเป็นเวลานาน
• หลังจากที่ไม่ได้ใช้งานเป็นเวลานาน ควรตรวจสอบว่าชาตั้งสำหรับติดตั้งไม่ เลื่อมสภาพเพื่อป้องกันไม่ให้ผลิตภัณฑ์นี้ตกหล่น
• ควรพิจารณาทิศทางกระแสลมและอุณหภูมิห้องอย่างละเอียดเมื่อคุณใช้ผลิตภัณฑ์นี้ในห้องที่มีเต็กเล็ก เด็กๆ ผู้สูงอายุ และผู้ป่วย
• อุปกรณ์เครื่องใช้ไฟฟ้าไม่ได้ออกแบบมาเพื่อใช้งานโดยบุคคล (รวมถึงเต็กเล็ก) ที่มีความบกพร่องทางร่างกาย ประสาทล้มผัส หรือสภาพจิต หรือขาดประสบการณ์หรือความรู้ หากพวกเขาไม่ได้รับการดูแล หรือแนะนําเกี่ยวกับการใช้อุปกรณ์เครื่องใช้ไฟฟ้าโดยบุคคลผู้มีหน้าที่ รับผิดชอบต้านความปลอดภัย
• เด็กเล็กควรได้รับการดูแล เพื่อให้แน่ใจว่าพวกเขาไม่สามารถเล่นอุปกรณ์ เครื่องใช้ไฟฟ้า

• อย่าให้กระแสลมห้นไปทางเตาโพหรือเครื่องทำความร้อน
• อย่าปิดกั้นหรือครอบช่องลมทางเข้าหรือช่องลมทางออก
• อย่ากระแสแทกคอยล์แลกเปลี่ยนความร้อนจนเกิดการเสียหาย
• อย่าปืน วางลิ่งของ หรือแขวนลิ่งใดกับเครื่องนี้
• อย่างแจกันหรือภาชนะบรรจุน้ำบนเครื่องนี้
• อย่างอุปกรณ์เครื่องใช้ไฟฟ้าอื่น หรือเครื่องใช้ภายในบ้านไว้ได้เครื่อง ภายในอาคารและเครื่องภายนอกอาคาร หยดน้ําจากเครื่องนี้ อาจทําให้สิ่งเหล่านั้นเปียก และอาจทําให้เกิดความเสีย หายหรือความผิดปกติต่อทรัพย์ลินได้
• อย่าให้ผลิตภัณฑ์นี้ถูกน้ำโดยตรง
• อย่าใช้ผลิตภัณฑ์นี้เพื่อเก็บถนอมอาหาร ต้นไม่ ลัตว์ เครื่องมือวัด งาน ศิลปะ หรือสิ่งอื่นๆ มิฉะนั้น อาจทำให้วัตถุเหล่านั้นเสื่อมคุณภาพใต้
• อย่าให้สัตว์หรือต้นไม้ถูกกระแสลมโดยตรง
• ห้ามดื่มน้ำจากช่องระบายน้ำจากเครื่องปรับอากาศ
  -อย่าดึงสายไฟเพื่อถอดสายไฟออก
• อย่าสัมพัสครีบอะลูมิเนียมของตัวแลกเปลี่ยนความร้อนภายใน ตัว ผลิตภัณฑ์ เพื่อหลิกเลี่ยงการได้รับบาดเจ็บเมื่อคุณติดตั้งหรือช่อมบํารุง เครื่อง

อุปกรณ์เสริมเครื่องภายในอาคาร

รีโมทคอนโทรล

ที่ใส่ริโมเทคนิตรล

สกรุเกลียวปล่อย (M3 × 12 มม.)

แบตเตอรี่

แผ่นกรองทำความสะอาดอากาศ

ที่ใส่แผ่นกรองอากาศ

การติดตั้งที่ใส่รีโมทคอนโทรล
1

2
เสียบ

3
เลื่อนขึ้น

คำเตือน

ระวังอย่าให้เด็กทารกหรือเด็กเล็กลีนก้อนแบตเตอร์โดยบังเอิญ

ข้อควรระวัง

• ไม่ควรพยายามชาร์ไฟแบตเตอรี่ที่หมดอายุแล้ว
• ไม่นำแบตเตอรี่แห้งที่ผ่านการซาร์จไฟเพิ่มมาใช้งาน

การใช้แบตเตอรี่ (R03/LR03/AAA × 2) และการเตรียมพร้อมรีโมทคอนโทรล

Illustration of a remote control panel with buttons and an arrow pointing to the right side (no text or symbols)

5 กตปุ่ม CLOCK ADJUST เพื่อเริ่มตั้งค่านาพิกา
6 ตั้งค่าวันโดยกดปุ่ม SELECT (วันจันทร์ ถึง วันอาทิตย์) *โดยการกดปุ่ม TEMP. ปุ่ม (∧v) แสดงเวลา สามารถเปลี่ยนจากนาฬิกาแบบแสดง 24 ชั่วโมง เป็นแบบ 12 ชั่วโมงได้
7 กดปุ่ม NEXT เพื่อดำเนินการต่อ
8 ตั้งค่าเวลาโดยกดปุ่ม SELECT กดปุ่ม △ หรือ ▽ เพื่อเปลี่ยนค่านาที กดลงตรง △ หรือ ▽ เพื่อเปลี่ยนค่าคราวละ 10 นาที

9 กตปุ่ม SEND เพื่อลิ้นสุดการตั้งค่าใกล้กับตัวเครื่องภายใน การตั้งค่าอาจไม่สำเร็จหากกตรีโมทดสอบโพรลในระยะที่ไกลเกินไป

หมายเหตุ:

• ใช้แบตเตอร์ตามประเภทที่กำหนดไว้เท่านั้น
• อย่าใช้แบตเตอรี่ต่างชนิดด้วยกัน
• แบตเตอรี่สามารถใช้งานได้ประมาณ 1 ปี
• หากสั่งเกตว่าระยะเริโมทคอนโทรศัมลัง ให้เปลี่ยนแบตเตอรี่ แล้วจึงกตปุ่ม RESET (ตั้งค่า) ดังที่แสดงในหน้า 5

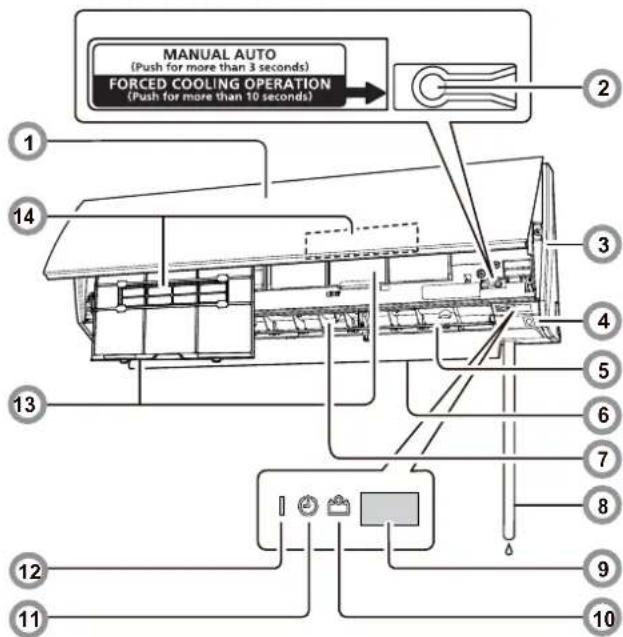

คำอธิบายและการใช้งานเครื่องภายในอาคาร

1 ช่องลมทางเข้า

ก่อนเริ่มใช้งาน ควรแน่ใจว่าช่องลมดูตอากาศปิดสนิทแล้ว การปิดช่องลมทางเข้าไม่สนิท อาจส่งผลกระทบต่อประสิทธิภาพในการทำงานของผลิตภัณฑ์

2 ปุ่มกดใช้งานอัตโนมัติ

ใช้เมื่อร์โมทคอนโทรลเกิดการสูญหายหรือทำงานผิดปกติ

สถานะ การปฏิบัติ โหมด หรือ การใช้งาน
กำหนด กดค้างไว้มากกว่า 3 วินาที หยุด
ไม่ได้ทำงาน กดค้างไว้มากกว่า 3 วินาที แต่โมถึง 10 วินาที	AUTO (ออโต)
	กดค้างไว้มากกว่า 10 วินาที (เฉพาะการซ่อมเท่านั้น*)
หลังจากทำความสะอาด	กดค้างไว้น้อยกว่า 3 วินาที เริ่มตั้งต่ําระยะเวลการใช้ แผ่นกรอง

*: ในการหยุดบังคับทำความเย็น กดปุ่มนี้หรือปุ่ม START/STOP (เริ่ม/หยุด) บนรีโมทคอนโทรล

3 แพงด้านหน้า

4 เซ็นเซอร์ตรวจสอบอุณหภมิ ความร้อน และการเคลื่อนไหวเพื่อตรวจจับหาตําแหน่งของมนุษย์

ดูหน้า 8

ใช้กับโปรแกรมการประหยัดพลังงาน ควบคุมการตั้งค่าอุณหภูมิโดยตรวจสอบจับหา ตําแหน่งของมนุษย์ในห้อง

5 บานเกล็ดกระแสลมในแนวติ่ง

ทุกครั้งที่กตป่ม SET บนรีโมทคอนโทรล มุมของบานเกล็ดปรับทิศทางลมในแนวดิ่งจะเปลี่ยนไปดังนี้

COOL (เย็น), DRY (ซจัดความชั้น) หรือ FAN(โหมดพัดลม)	โหมด FAN (พัดลม)
1 2 3 4 5

*: ตั้งค่าเริ่มต้นในทุกโหมดการใช้งาน **: ชอบเขตการตั้งค่าอุณหภูมิ

• อย่าใช้มือปรับ
• ในช่วงที่โหมด AUTO (ออโต้) เริ่มทำงาน บานเกล็ดปรับทิศทางลมอาจอยู่ใน ตําแหน่ง 1 สักครู่เพื่อบรับการทำงาน
• หาดังค่ามุมให้อยในตําแหน่ง 5-8 นานกว่า 30 นาที ในโหมดทําความเย็น หรือโหมดขจัดความซื้น เครื่องจะปรับบานเกล็ดปรับทิศทางลงคืนสู่ตําแหน่งที่ 4 โดยอัตโนมัติ
• การคงไว้ที่ตําแหน่งที่ 5-8 ขณะใช้งานโหมดทำความเย็นหรือโหมดขัดความชั้น อาจส่งผลให้เกิดการควบแน่นภายในห้อง เป็นหยดน้ำหยดลงมา才能够ทรัพย์ลินได้

6 ตัวกระจายลม

การทำงานควบคู่ไปกับการเคลื่อนไหวบานเกล็ดทิศทางลมแนวติ่ง มุมของตัวกระจายลมจะเคลื่อนไหวดังนี้:

บานเกล็ดกระแสลงในแนวติ่ง	1 2 3 4 5 6 7 8
ตัวกระจายลง

- การใช้งานแบบหมุน ตัวกระจายพลังงานจะไม่เคลื่อนไหว

7 บานเกล็ดปรับทิศทางลมในแนวนอน

ทุกครั้งที่กดปุ่ม Horizontal SET บนรีโมทคอนโทรล มุมของบานเกล็ดปรับทิศทาง สมในแนวนอนจะเปลี่ยนโบตังนี้

*: การตั้งค่าอัดโนมัติ

8 ท่อยางระบายน้ำ

9 ตัวรับสัญญาณรีโมทคอนโทรล

ข้อควรระวัง

! เพื่อให้การส่งผ่านสัญญาณระหว่างรีโมทคอนโทรลกับเครื่องภายในอาคารเป็นไปอย่างสมบูรณ์ ควรให้ตัวรับสัญญาณอยู่ท่างจากสิ่งต่อไปนี้:

- แสงแตดส่องถึงโดยตรงหรือแสงอื่นๆ

-โทรทัศน์จอแนน

ในห้องที่มีแสงโพเรืองแสง เช่น หลอดโพกระแสนลับ อาจส่งผลให้การส่งสัญญาณทำได้ไม่สมบูรณ์ ในกรณีนี้ ให้ปรึกษากับร้านค้าที่ชื่อผลิตภัณฑ์มา

10 ตัวแสดง ECONOMY (ลี่เขียว)

สว่างเมื่อ ECONOMY ทำงาน

11 ตัวแสดง TIMER (ลีล้ม)

เมื่อไฟ TIMER ทำงาน และisperิบซ้าฯ เมื่อตรวจสอบว่ามีข้อผิดพลาดในการตั้งเวลา สำหรับรายละเอียด ดูที่หัวข้อ “ฟังก์ชั่นการเริ่มต้นทำงานใหม่โดยอัตโนมัติ” ที่หน้า 8

12 ตัวแสดง OPERATION (ลีเซียว)

สว่างในขณะใช้งานปกติ

13 แผ่นกรองอากาศ ดูหน้า 9

14 แผ่นกรองทำความสะอาดอากาศ ดูหน้า 10

ฟอกหรือขจัดกลิ่นไม่พึงประสงค์ เพื่ออากาศบริสุทธิ์

ข้อควรระวัง

- การป้องกันโมให้รีโมทคอนโทรลทำงานผิดปกติหรือเสียหาย:

• วางรีโมทคอนโทรลไว้ในบริเวณที่ไม่มีแสงแตดส่องหรือมีความร้อนสูง
• ควรทอดแบตเตอร์ออก หากไม่ได้ใช้งานผลิตภัณฑ์เป็นเวลานาน
• หากแบตเตอร์หมด ต้องถอดออกโดยทันที่ และทั้งแบตเตอร์ดังกล่าว ตามข้อบังคับและกฎหมายส่วนท้องถินในภูมิภาคของท่าน

• หากของเหลวที่ร่วช็มออกมาจากแบตเตอรี่สัมผัสลูกผิวหนัง ดวงตา หรือปาก ใหรีบล้างออกทันที่ด้วยน้ำจำนวนมาก แล้วรีบไปพบแพทย์
• ลิงก็ตขวางต่างๆ เช่น ม่าน หรือผนังที่กันระหว่างรู้โมทคอนโทรลและเครื่องภายในอาคาร อาจมีผลต่อการส่งผ่านสัญญาณใต้

• อย่ากระแทกรีโมทคอนโทรล
• อย่าให้น้ำหกใส่รีโมทคอนโทรล

ท่านสามารถเริ่มต้นการทำงานได้ทันที่โดยปฏิบัติตาม 3 ขั้นตอน ดังนี้:

ปุ่ม START/STOP (เริ่ม/หยุด)

ปั่ม MODE

เปลี่ยนโหมดการทำงานตามลำดับตั้งนี้:

ปั่ม TEMP. (อุณหภูมิ)

ตั้งอุณหภูมิที่ต้องการ

ในโหมดทำความเย็นหรือโหมดขจัดความซึ้น ต้องตั้งอุณหภูมิให้た่ํากว่าอุณหภูมิห้องมิฉะนั้น โหมดตังกล่าวอาจไม่การทำงาน

ช่วงระยะการตั้งค่าอุณหภูมิ
AUTO(ออโต) /COOL(ทําความเย็น)/DRY(ขจัดความชื่น)	18-30 °C

หมายเหตุ: * : ไม่สามารถควบคุมอุณหภูมิได้ในโหมด FAN

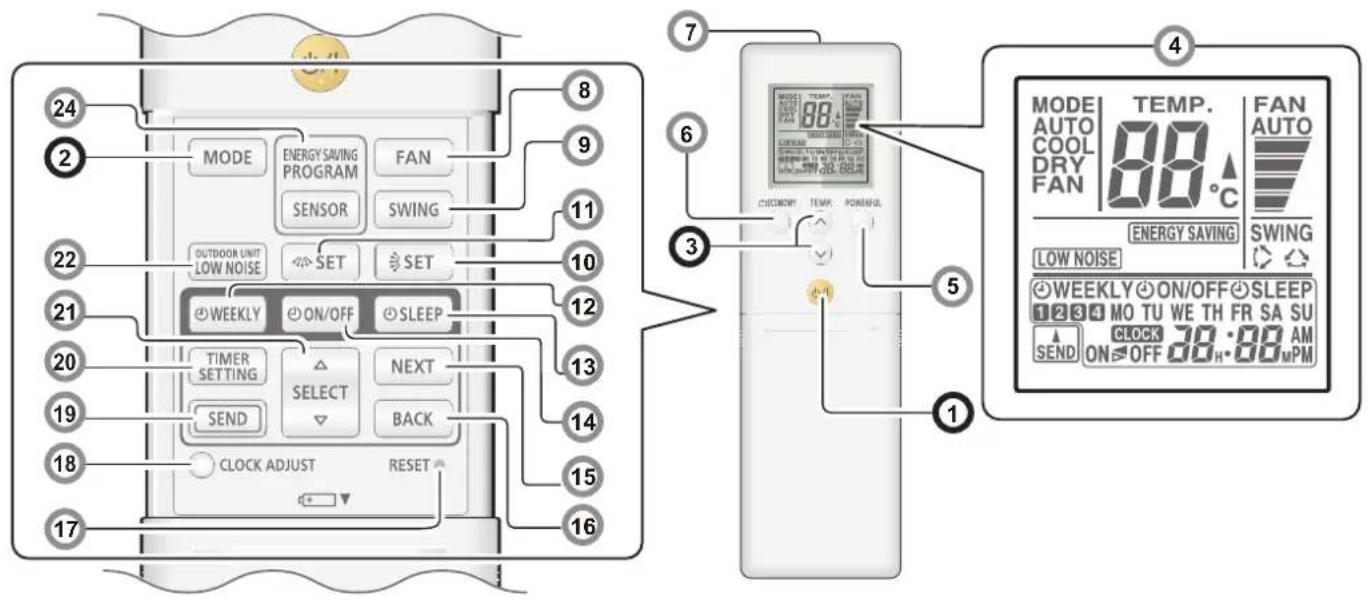

หน้าจอรีโมทคอนโทรล

ในหัวข้อนี้ ตัวแสดงที่มือยุ่จะมีไว้เพื่อการอธิบายความเท่านั้น การทํางานที่เกิดขึ้นจริงหน้าจอจะเชื่อมโยงถึงการทํางานของปุ่ม และจะแสดงเฉพาะตัวแสดงที่เกี่ยวข้องในการตั้งค่าแต่ละประเภทเท่านั้น

ปั่ม POWERFUL

เปิดใช้งานการทำงาน POWERFUL

เครื่องปรับอากาศจะเริ่มทำงานที่พลังงานสูงสุดและกระแสแมแรงอย่างเร็วเพื่อทำให้ ห้องเย็นลง

เมื่อเปิดใช้งานแล้ว ตัวเครื่องภายในจะส่งสัญญาณเตือน 3 ครั้ง

กดปัม POWERFUL อีกครั้งเพื่อบิดการใช้งาน ตัวเครื่องภายในจะส่งสัญญาณเตือน 2 ครั้ง

การทำงานของ POWERFUL COOLING จะหยุดการทำงานอัตโนมัติตามสถานการณ์ ดังนี้ :

• เมื่ออุณหภูมิห้องถึงระดับอุณหภูมิที่กำหนดไว้ใน limตทำความเย็นหรือ limตขจัดความชั้น
• หลังจากที่ตั้งค่าการทำงาน POWERFUL ผ่านไป 20 นาทีแล้ว
  การทำงาน POWERFUL จะไม่หยุดการทำงานอัตโนมัติจนกว่าจะมีการใช้งานไปตามเวลา แม้ตามสถานการณ์ช้างต้นก็ตาม

หมายเหตุ:

• เล้นทางกระแสลมและความแรงพัดลมควบคุมอัตโนมัติ
• การใช้งานนี้ไม่สามารถใช้งานควบคู่กับการใช้งานแบบประหยัดพลังงานได้
• การทำงาน POWERFUL จะทําหน้าที่แทนฟังก์ชั้น ตัวเครื่องภายนอก เลียงเบา และฟังก์ชั้นประหยัดพลังงาน หากตั้งค่าทั้งสองฟังก์ชั้นพร้อมกัน ฟังก์ชั้นอื่นจะเริ่ม ทํางานหลังจากที่การทำงาน POWERFUL หยุดทํางาน

ปั่ม ECONOMY

เริ่ม หรือ หยุด การใช้งานแบบประหยัดพลังงานที่ช่วยประหยัดการใช้ไฟฟ้าได้นวกกว่า

โมตการทำงานอื่น ๆ โดยการเปลี่ยนการตั้งค่าอุณหภูมิ方式进行การตั้งค่าปานกลาง

โดยการกดปุม ECONOMYไฟแสดงที่อยู่บนตัวเครื่องภายในจะสว่าง

- ในโหมดทำความเย็นหรือขจัดความชั้น อุณหภูมิห้องจะปรับชั้น 2-3 องศาเซลเซียส จากการตั้งค่าอุณหภูมิ

หมายเหตุ:

• ในโหมดทำความเย็นหรือขัดความชั้น ลมที่ otอกมาในการใช้งานจะอยู่ที่ 70% ของการใช้งานเครื่องปรับอากาศแบบปกติ
• การใช้งานนี้นี้ไม่สามารถดำเนินการได้ในขณะที่กำลังตรวจสอบอุณหภูมีในโหมด AUTO (ออโต้)

7 ตัวส่งล้อมญาณ

ชี้ตรงใบที่ตัวรับสัญญาณของตัวเครื่องภายใน

• ตัวส่งสัญญาณจะแสดง ▲ บนหน้าจรีโมทคอนโทรลแสดงว่าสัญญาณจาก รีโมทคอนโทรลูกส่งไปแล้ว
• ระยะการใช้งานรีโมทคอนโทรลจะอยู่ที่ประมาณ 7 เมตร
• จะได้ยินเสียงดับบืบ เมื่อส่งสัญญาณได้ถูกต้องแล้ว หากไม่ได้ยินเสียงบืบ ให้กดปุ่ม บนรีโมทคอนโทรศักครั้ง

8 ปั่ม FAN

ควบคุมความเร็วของพัดลม

(AUTO) (HIGH) (MED) (LOW) (QUIET)

- เมื่อเลือก AUTO ความเร็วพัตลมจะโปปรับตามโหมดการทำงานโดยอัตโนมัติ

9 ปุ่ม SWING

เริ่มหรือหยุดการทำงานแบบสวังของบานเกล็ดปรับทิตทางลมในแนวติ่งโดยอัตโนมัติ
- ระยะการทำงานหมุนชิ้น/ลง จะเปลี่ยนไปตามโหมด ตั้งนี้:

COOL (เย็น). DRY (ชรัตความชั้น)หรือ FAN (โหมดพัตดม)	โหมด FAN (พัตดม)
1 2 3 4 5	5 6 7 8

หมายเหตุ:

• การทำงานแบบสวิงอาจหยุดชั่วคราวเมื่อพัดลมของเครื่องปรับอากาศกำลังหมุนด้วยความเร็วตําหรือหยุดทำงาน
• ในโหมด FAN ระยะการปัดขึ้นลงของสวิงของ 1↔3 หรือ 4↔7 คือปัดไปตาม ตามทิศทางลมที่ตั้งไว้ก่อนที่จะตั้งค่าการสวิง

10 ปั่ม VERTICAL SET

ดูหนา 3

ปรับทิศทางลมในแนวติ่ง

11 ปุ่ม HORIZONTAL SET

ตุหน้า 3

ปรับทิศทางลมในแนวนอน

12 ปั่มการตั้งเวลา WEEKLY

ดุหน้า 6

เปิดใช้งานการตั้งเวลา WEEKLY ที่สามารถตั้งได้สูงสุด 4 โปรแกรมต่อวัน แตะวันในหนึ่งสัปดาห์

13 ปุ่มการตั้งเวลา SLEEP

ดูหนา 6

เปิดใช้งานการตั้งเวลา SLEEP เพื่อช่วยให้คุณนอนหลับได้อย่างสบาย โดยการควบคุมอุณหภูมิที่พอเหมาะสม

14 ปุ่มการตั้งเวลา ON/OFF (เปิด/ปิด)

ดูหนา 6

เปิดใช้งานการตั้งเวลา เปิด/ปิด

15 ปั่ม NEXT

ใช้สำหรับปรับการตั้งค่าเวลา

16 ปั่ม BACK

ใช้สำหรับปรับการตั้งค่าเวลา

17 ปั่ม RESET

เมื่อกตปุ่ม RESET ให้กดเพียงเบาฯ โดยใช้ปลายปากาลูกสิ่นหรือวัตถุขนาดเล็กอื่นๆ ในทิศทางที่ถูกต้อง ดังแสดง ในภาพ

18 ปั่ม CLOCK ADJUST

ดหนา 2

ใช้สำหรับการปรับตั้งค่าเวลา

19 ปุ่ม SEND

ใช้สำหรับการส่งเวลา/ตั้งนาพิภา

20 ปั่ม TIMER SETTING

ดหนา 6

ใช้สำหรับเข้าลู่โหลดการตั้งเวลา

21 ปุ่ม SELECT

ใช้สำหรับการปรับตั้งค่านาฝึกา / เวลา

22 ปุ่ม ลดเลียงตัวเครื่องภายนอก

เริ่ม หรือ หยุดการใช้งานลดเสียงตัวเครื่องกายนอก เพื่อลดเสียงที่เกิดจากตัวเครื่อง ภายนอก โดยการลดรอบการหมุนของคอมเพรสเซอร์และ LuxuryดOTวมเร็วพัฒล เมื่อตั้งค่าใช้งานแล้ว การตั้งค่าจะถูกคงค่าไว้จนกว่าจะกดปุ่มนี้ยืถครั้งเพื่อหยุดการ ทํางาน แม้วาตัวเครื่องภายในจะหยุดทํางานแล้วก็ตาม

LOW NOISE แสดงอยู่บนหน้าจอร์โมทคอนโทรลแสดงว่าอยู่ในโหมดดตเสียงตัวเครื่อง ภายนอก

หมายเหตุ:

- การใช้งานนี้ไม่สามารถใช้งานควบคู่กับการใช้งานในโหลดพัดลม โหมดขจัดความชื้น และโหมด POWERFUL ได้

23 ปุ่มเช “นเซอร์ (โปรแกรมประหยัดพลังงาน)

ดูหน้า 8

เปิดใช้งานหรือปิดใช้งานโปรแกรมประหยัดพลังงาน

*โปรแกรมประหยัดพลังงานจะมาพร้อมกับเครื่องที่ชื่อใหม่

*ต้องทำการตั้งค่าในขณะที่หน้าจอแสดงการตั้งค่านั้น ๆ
1: ปุมนี้จะควบคุมใต้มื่อเปิดเครื่องปรับอากาศเท่านั้น

ข้อควรทราบเกี่ยวกับการตั้งเวลา:

หากการจ่ายไฟฟ้าสะตุด เช่น ไฟดับ หรือปิดเบรกเกอร์วงจร จะทำให้นาฝึกที่อยู่ภายในไม่ตรงได้ ในกรณีนี้ ตัวแสดง TIMER บนเครื่องภายในอาคารจะกะพริบ จึงต้องปรับการตั้งค่าใหม่

การเปิด หรือ ปิด TIMER

สามารถตั้งเวลาปิด หรือตั้งเวลาเปิดได้ ตามขั้นตอนต่อ이ปนี้

1 กตปุ่ม TIMER SETTING เพื่อเริ่มต้นการตั้งค่า ตัวแสดง WEEKLY บนรีโมทคอนโทรลจะกะพริบขึ้น
2 กดปุ่ม SELECT เพื่อเลือกใหมดที่ต้องการ โหมดจะเปลี่ยนแปลงไป ดังนี้: → ระลับ decade → เปิด/บัด (เปิด) → เปิด/บัด (บัด) → เปิด/บัด (เปิด⇔บัด) → SLEEP (บัด)

3 กดปุ่ม NEXT た่านินการตั้งค่าแต่ละโหมดต่อไป * กดปุ่ม TIMER SETTING อีกครั้ง เพื่อยกลิทการตั้งค่าระหว่างที่อยู่ระหว่างการตั้งค่า

4 ปรับเวลาโดยการกดปุ่ม SELECT ขณะที่ตัวแสดงนาฬิกาทะพริบอยู่ เวลาจะเปลี่ยนแปลงโดย +5 หรือ -5 นาที ทดลองจะเปลี่ยนแปลงเวลาโดย +10 หรือ -10 นาที

5 กดปุ่ม SEND

たําเนินการตามชั้นตอนที่ 1 ถึง 5 อิกครั้งเพื่อทําการตั้งเวลาใหม่ กดปุ่ม ON/OFF เพื่อยกลิการตั้งเวลาเปิด/ปิด ขณะที่ตัวแสดง ON/OFF แสดงอยู่ (ลบตัวที่แสดง)

การตั้งเวลาด้วยชุดคำสั่ง (การใช้ตั้งเวลาเปิดและตั้งเวลาปิดรวมกัน)

สามารถเท่าการตั้งเวลา ON-OFF หรือ OFF-ON รวมกันได้ หากกําหนดค่าเริ่มต้นจับเวลาที่มีค่าใกล้เคียงกับเวลาปัจจุบันที่ตั้งทํางานครั้งแรก ลําดับการดําเนินการจับเวลาจะปรากฏตั้งนี้:

ตั้งเวลา ตัวแสดงหน้าจรริโมทคอนโทรล
เปิด/ปิด ตัวตั้งเวลา	ON>OFF
ปิด/ปิด ตัวตั้งเวลา	ON◀OFF

ใช้วิธีเดียวกันกับการตั้งค่า ①\~⑤ เวลาเปิด/ปิด ในการตั้งค่าโปรแกรมตั้งเวลา (เลือก ON⇔OFF ในขั้นตอนที่ 2)

หมายเหตุ:

• หากเปลี่ยนการตั้งค่าหลังจากได้ตั้งเวลาการทำงานตามชุดคําลั่งแล้ว การนับลอย หลังจะถูกตั้งค่าใหม่ทันที
• การตั้งค่าสำหรับแต่ละชุดเวลาที่ควรจะอยู่ในช่วงเวลา 24 ชั่วโมง

การตั้งเวลา SLEEP

เพื่อตั้งค่าเวลา SLEEP ทำตามขั้นตอน ①\~③ สำหรับการตั้งเวลาเปิด/ปิด

4 บรับเวลาโดยการกดปุ่ม SELECT ขณะที่ตัวแสดงนาฬิกาะพริบอยู่ ทุกครั้งที่กดปุ่มนี้ เวลาจะเปลี่ยนโปดังนี้:

5 กตบุ่ม SEND

กดปุ่ม SLEEP ขณะที่แสดง SLEEP อยู่บนหน้าจอ เพื่อยกเลิกการตั้งค่าเวลา SLEEP (ตัวแสดงหายไป)

เพื่อช่วยให้นอนหลับสบายและป้อกันโมให้เกิดความเย็นมากเกินโพในขณะหลับ การ ตั้งเวลา SLEEP จะควบคุมการตั้งค่าอุณหภูมิโดยอัตโนมัติตามเวลาที่ตั้งไว้ ดังนี้ เครื่องปรับอากาศจะปิดสนิทหลังจากหมดเวลาที่ตั้งไว้

ในโหมด COOL(ทำความเย็น) หรือ DRY(ขจัดความชั้น)

การตั้งเวลา WEEKLY

สามารถตั้งเวลาเปิด และปิดรวมกันใต้ และตั้งใดสูงสุด 4 ครั้ง (โปรแกรม 1)～4 ต่อวัน และ 28 ครั้งต่อสัปดาห์

ก่อนการตั้งค่าโปรแกรม ควรตั้งค่าวันและเวลาของเครื่องปรับอากาศก่อน หากไม่ได้ตั้งค่าวันและเวลาไว้ การตั้งค่า因果ไม่เป็นไปอย่างถูกต้องในการตั้งเวลา โปรดดู “การเตรียมพร้อมร์โมทคอนโทรศัล” (หน้า 2)

ตัวอย่างของการตั้งค่าเวลา WEEKLY 1

ตัวอย่างของการตั้งค่าเวลา WEEKLY 2

สามารถระบุอุณหภูมิที่กำหนดในการตั้งค่าเวลา WEEKLY ได้

* สามารถตั้งค่าอุณหภูมิสำหรับโหมด AUTO( Pandemic), COOL (ทําความเย็น), and DRY (ขจัดความชื่น) ในระหว่างช่วง 18-30°C.

หมายเหตุ:

• โหมดการใช้งานที่นอกเหนือจากนี้ การตั้งค่าอุณหภูมิจะเหมือนกับการใช้งานครั้ง ลําสุดก่อนหยุดทํางาน ดังนั้น Cooling(ทําความเย็น) → Dry(ขจัดความชั้น) → Cooling(ทําความเย็น) → Dry (ขจัดความชั้น) เป็นโหมดการใช้งานที่ไม่สามารถ ตั้งค่าอัตโนมัติได้
• หากตั้งเวลาเปิด และเวลาปิดเป็นเวลาเดียวกัน เครื่องปรับอากาศจะทำงานตามตั้งเวลาเปิด หากมีการตั้งเวลาเปิด 2 ครั้งในเวลาเดียวกัน เครื่องปรับอากาศจะทำงานตามคําลังของจำนวนโปรแกรม
• หากเกิดไฟฟ้าดับ ระหว่างการใช้งานการตั้งเวลา WEEKLY หรือเบรกเกอร์ตัด เวลาภายในเครื่องปรับอากาศจะผิดไป (ดูหน้า 8 “การรีสตาร์ทยัตโนนัติ”) ในกรณี เช่นี้ ไฟตั้งเวลาหลักจะเดือนโดยกะพริบ จึงต้องดำเนินการตั้งเวลาและวันให้ตรง กัน (ดูหน้า 3 “การเตรียมพร้อมรีโมงคอนโทรล’)
• ไม่สามารถใช้งานการตั้งเวลา WEEKLY พร้อมกับการตั้งเวลาอื่น ๆ โต้ หากต้องการให้เครื่องทํางานการตั้งเวลา WEEKLY หลังจากที่ใช้การตั้งเวลาเปิด/ ปิด.โปรแกรมตั้งเวลา หรือการตั้งเวลา SLEEP ขณะที่การตั้งเวลา WEEKLY ทํางานอยู่ ต้องทําการเปิดใช้งานการตั้งเวลา WEEKLY อิกครั้ง

การดำเนินการตั้งเวลา (ต่อ)

การตั้งเวลา WEEKLY ขั้นตอนแรกคือ ①\~③ ในหน้า 6 สําหรับการตั้งเวลาเปิด/ปิด

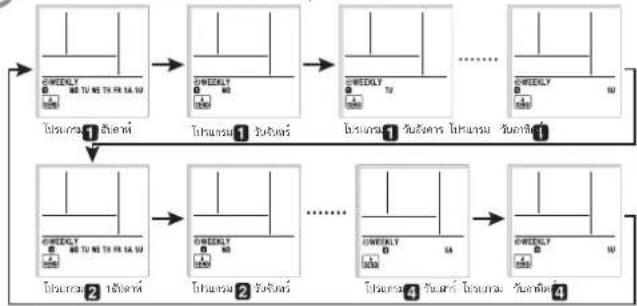

4 เลือกเลขโปรแกรมและวันที่ โดยใช้ปุ่ม SELECT

กดปุ่ม NEXT เมื่อเลขโปรแกรมและวันที่ต้องการตั้งค่าะพริบชิ้นมา

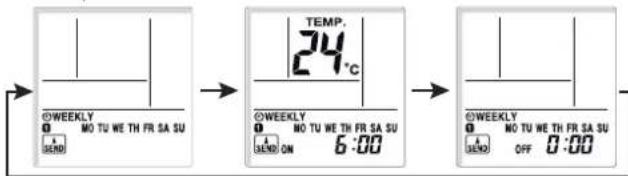

5 ใช้ปุ่ม SELECT เลือกโหมดการทำงาน (ตั้งเวลาเปิด, ตั้งเวลาบิด หรือไม่มีการ ตั้งเวลา)

การใช้งานโดยไม่มีการตั้งเวลา

1. กตปุ่ม NEXT เพื่อกลับไปยังขั้นตอนที่ 4 และกำหนดการตั้งค่าถัดไป
2. กตบุ่ม SEND เพื่อสิ้นสุด

กดปุ่ม NEXT

6 กตปุ่ม SELECT เพื่อตั้งค่าเวลาเปิด หรือเวลาปิดที่ต้องการ ถ้าเลือก ปิด ในชั้นตอนที่ 5 ____

1. กตปุ่ม NEXT เพื่อกลับไปยังขั้นตอนที่ 4 และกำหนดการตั้งค่าถัดไป
2. กดบุ่ม SEND

กดปุ่ม NEXT

7 กดปุ่ม SELECT เพื่อตั้งค่าอุณหภูมิ

หากต้องการไปยังการตั้งค่าถัดไป กตปุ่ม NEXT กลับไปชั้นตอนที่ 4 และ กำหนดการตั้งค่าถัดไป

8 กดปุ่ม SEND เพื่อสิ้นสุดการตั้งค่า

หากต้องการยกเลิกกลางค้น ให้กดที่บุ่ม TIMER SETTING แทนบุ่ม SEND

หมายเหตุ:

• เมื่อต้องการยกเลิกการตั้งเวลา WEEKLY เลือก ไม่ No ในการดำเนินการตั้งค่าขั้นตอนที่ 5 ในการตั้งค่าเวลา WEEKLY
• หากต้องการกลับไปชั้นตอนก่อนนี้ กดปุ่ม BACK เพื่อย้อนกลับไปยังชั้นตอนก่อนนี้
• กตปุ่ม SEND เมื่อต้องการปิดเครื่องหลัก หากกดในระยะที่ไกลจากเครื่องหลักสัญญาณอาจส่งไปได้ไม่ดี และการตั้งค่าอาจไม่เป็นไปตามที่กำหนด
• ทําชั้นในขั้นตอนที่ 1 - 3 เพื่อเข้าใบยังโหมดการตั้งค่าเวลา WEEKLY แล้วจึงใช้ปุ่ม SELECT เพื่อหาการตั้งค่าเวลา WEEKLY ตามคําสั่งที่แสดงในขั้นตอนที่ 4 เพื่อตรวจสอบตารางเวลา
• กดปุ่ม WEEKLY ขณะที่แสดง WEEKLY อยู่บนหน้าจอ เพื่อยกเลิกการตั้งค่าเวลา WEEKLY (ตัวแสดงหายไป)

ฟังก์ชั่นี้ช่วยควบคุมการตั้งค่าอุณหภูมิเมื่อไม่มีคนอยู่ในห้อง เพื่อหลิกเลี่ยงการลั่น เปลืองไฟฟ้า โปรแกรมประหยัดพลังงานจะมาพร้อมกับเครื่องที่ช้อใหม่

1 กตบุ่ม SENSOR เพื่อเปิดใช้งานโปรแกรมประหยัดพลังงาน ENERGY SAVING ตัวแสดงจะกะพริบชั้นบนหน้าจอร์โมทคอนโทรล
2 กดปุ่ม SENSOR อิกครั้ง เพื่อบิดใช้งานโปรแกรมประหยัดพลังงาน ENERGY SAVING ตัวแสดงจะกะพริบชิ้นบนหน้าจอรีโมทดอนโทรด

เกี่ยวกับการทำงานแบบประหยัดพลังงาน

หากไม่มีคนเข้ามาในห้องประมาณ 20 นาที อุณหภูมิที่ตั้งไว้จะลูกควบคุมโดยอัตโนมัติ (หากมีคนกลับเข้ามาในห้อง เช็นเซอร์ตรวจสอบอุณหภูมิ ความร้อนและการเคลื่อนไหว เพื่อตรวจจับหาดําแหน่งของมนุษย์ จะกลับไปทํางานตามค่าที่ตั้งไว้แต่เต็มโดยอัตโนมัติ

โหมดการใช้งาน	รายละเอียดการใช้งาน(หากไม่มีคนอยู่ในห้องช่วงหนึ่ง)
ทําความเย็น/ซจัดความชั่น	อุณหภูมิที่ต้องไว้จะเพิ่มขึ้นโดยประมาณสูงสุด 2°C.
AUTO (ออโต้)	ชื่งจะเร็มทํางานฟังก์ชั่นประหยัดพลังงานอัตโนมัติในโหมดที่เลือกไว้(ทําความเย็น/ซจัดความชั่น)

- เมื่อใช้งานร่วมกับการตั้งเวลา SLEEP (หน้า 6) เครื่องจะทำงานการตั้งเวลา SLEEP ก่อน

- ระยะการใช้งานตั้งนี้ มุม 90° แนวติ่ง (มุมมองต้านช้าง)

มุม 100° แนวนอน (มุมมองต้านบน)

ฟังก์ชั่นประหยัดพลังงานอาจจะไม่ทำงาน หากอุณหภูมิภายในห้องแตกต่างจากอุณหภูมิที่ ตั้งค่าไว้ เช่น หลังจากที่เริ่มทำงานทันที

เกี่ยวกับเช็นเซอร์ตรวจสอบอุณหภูมิความร้อนและการเคลื่อนไหวเพื่อตรวจจับหา Tanzaniaแห่งของมนุษย์

- รายละเอียดเกี่ยวกับการตรวจจับของเข็นเซอร์ตรวจสอบของอุณหภูมิ ความร้อนและการเคลื่อนไหวเพื่อตรวจจับหาตําแหน่งของมนุษย์

- เช็นเซอร์ตรวจสอบอุณหภูมิ โดยการตรวจจับการเคลื่อนไหวเพื่อตรวจหา ตําแหน่งของมนุษย์

ข้อสังเกต

- เนื่องจากเซ็นเซอร์ตรวจสอบอุณหภูมิ ความร้อนและการเคลื่อนไหวเพื่อตรวจจับหาตําแหน่งของมนุษย์ ตรวจจับโดยแสงอินฟ้าเรด ชึ่งบางครั้งอาจทําให้การตรวจจับผิดพลาด

สถานการณ์ที่เข็นเซอร์อาจจะตรวจจับผิดพลาดแม่ไม่ผีคนอยู่ภายในห้องเลย ก็ตาม

• เมื่ออุณหภูมิสูงและแตกต่างระหว่างอุณหภูมิร่างกายมนุษย์เพียงเล็กน้อย (เช่นในดูร้อนที่อุณหภูมิอยู่ที่ 30°C ขึ้นไป)
• เมื่อมีคนอยู่ภายในห้อง แต่ไม่ได้เคลื่อนไหวเป็นเวลานาน
• เมื่อมีคนอยู่ด้านหลังโซฟ่า หรือเฟอร์นิเจอร์อื่นๆ กระจกหรือในสถานการณ์ที่คล้ายกัน
• เมื่อมีคนรวมเลื่อผ้าที่หนามาก แล้วหันหลังให้กับเซ็นเซอร์

สถานการณ์ที่เซ็นเซอร์อาจจะตรวจจับผิดพลาดแม่ไม่มีคนอยู่ภายในห้องเลย

ก็ตาม

• เมื่อสุนัชหรือแมว เคลี่อนไหวไปรอบๆ ห้อง
• เมื่อมีลมพัดผ้าม่านหรือต้นไม่ให้ชยับ
• เมื่อเครื่องทำความร้อน เครื่องทำความซั้นหรือเครื่องใช้ไฟฟ้าอื่นๆ เช่น พัดลม ไฟฟ้าทำงาน

ข้อมูลทั่วไปเกี่ยวกับการดำเนินการ

ฟังก์ชั่นการเริ่มต้นการทำงานอัดโนมัติ

หากไฟฟ้าชัดข้อง เช่น ไฟดับ เครื่องปรับอากาศอาจารจะหยุดทำงานทันที แต่จะเริ่มต้นทำงานใหม่อีกครั้งอัตโนมิตi และทำงานตามการใช้งานก่อนหน้าเมื่อไฟฟ้ากลับมาใช้ได้

หากกไฟฟ้าชัดข้องหลังจากที่ได้ตั้งเวลาแล้ว การนับลอยหลังของการตั้งเวลาจะลูกตั้งค่าใหม่ หลังจากไฟฟ้ากลับดินมา ตัวแสดง TIMER ที่เครื่องภายในอาคารจะกะพริบ เตือนให้ทราบว่าการตั้งเวลามีข้อผิดพลาด ในกรณีนี้ ให้ตั้งเวลาใหม่ตาม ต้องการ

การทำงานผิดปกติที่มีสาเหตุมาจากอุปกรณ์ไฟฟ้าอื่น:

การใช้เครื่องใช้ไฟฟ้าอื่น เช่น ที่โกนหนวดไฟฟ้า หรือมีการใช้อุปกรณ์ส่งสัญญาณวิทยุ ไรสายอยู่ในบริเวณใกล้เคียง อาจทําให้เครื่องปรับอากาศทํางานผิดปกติได้ หากประสบปัญหา เช่น ทํางานผิดปกติ ให้ปิดเบรกเกอร์วงจรก่อน จากนั้นให้เปิดอิก ครั้ง แล้วกลับเข้าสู่การทํางานโดยใช้รึ่งโมยคอนโทรศัม

ช่วงระยะอุณหภูมิและความชั้น

ช่วงที่เหมาะสมของอุณหภูมิและความชั้น มีรายละเอียดตั้งนี้:

ทําความเย็น/ซจัดความชั้น อุณหภูมิภายใน	ประมาณ 18 °Cถึง 32 °C
	ความชั้นภายใน ต่ํากว่า 80% โดยประมาณ	หากใช้งานเครื่องปรับอากาศต่อเนื่องหลายชั่วโมง น้ําอาจเกิดการควบแน่นเป็นหยตน้ํา

หากใช้งานอยู่ภายใต้อุณหภูมิที่สูงกว่าที่กำหนด ระบบป้องกันวงจรจะทำงานโดยอัตโนมัติ เพื่อหยุดการทำงาน
หากใช้งานอยู่ภายใต้อุณหภูมิที่ต่ํากว่าที่กำหนด ตัวแลกเปลี่ยนความร้อนอาจเป็นน้ำแข็ง ทำให้เกิดน้ํารัวไหลหรือความผิดปกติอื่น ๆ
- ไม่ควรใช้เครื่องปรับอากาศเพื่อวัตถุประสงค์อื่นนอกเหนือจากการทำความเย็น/ซจัดความชิ้น หรือพัฒม

ข้อควรระวัง

• ก่อนทำความสะอาดเครื่องภายในอาคาร ควรแน่ใจว่าได้ปิดเครื่องและตัดแหล่งจ่ายไฟทั้งหมดแล้ว
- ก่อนเริ่มใช้งาน ควรแน่ใจว่าช่องสมดูดอากาศบิดสนิทแล้ว หากช่องสมดูดอากาศบิดไม่นสนิท อาจมีผลต่อการทำงานที่ถูกต้องหรือต่อประสิทธิภาพของเครื่องบรับอากาศใต้
- อย่าล้มผัสครีบอะลูมิเนียมของตัวแลกเปลี่ยนความร้อนภายใน ตัวผลิตภัณฑ์ เพื่อหลักเลี่ยงการได้รับบาดเจ็บเมื่อคุณติดดังหรือช่อมบํารุงเครื่อง
- ไม่ควรฉีดสเปรย์ฆ่าแมลงหรือสเปรย์ฉีดผมเข้าไปในเครื่องปรับอากาศ
- ไม่ควรยืนอยู่บนพื้นที่สื่น ไม่สมาคมอ หรือพื้นผิวที่ไม่มั่นคง ขณะที่ทำการซ่อมบํารุงเครื่อง

การดูแลรักษาในแต่ละวัน

เมื่อทำความสะอาดตัวเครื่องภายในอาคาร ควรระวังตั้งนี้:

• ห้ามใช้น้ำที่ร้อนกว่า 40 °C
• ห้ามใช้อุปกรณ์ทำความสะอาดที่มีฤทธิ์กัดกร่อน สารระเหยเร็ว เช่น น้ํามันเบนชิน หรือพินเนอร์
• เซ็ดด้วยผ้านุ่มเบาฯ

การทำความสะอาดของLMDDอากาศ

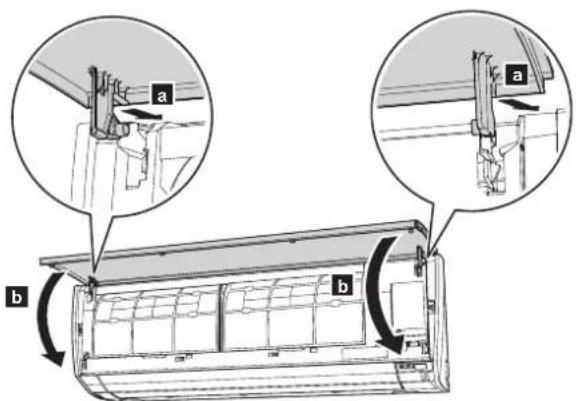

1 เปิดช่องลมทางเข้าตามทิศทางลูกศร a ค่อยๆ กดเพลายดทั้งต้านข้ายและต้าน ขาวของช่องลมทางเข้าดันออก b ถอดช่องลมทางเข้าตามทิศทางลูกศร c

2 ค่อยๆ ล้างช่องลมทางเข้าด้วยน้ำสะอาดหรือเช็ดด้วยผ้านุ่มขุบน้ำอุ่นจากนั้นเช็ดให้ด้วยผ้านุ่มแห้ง
3 ขณะที่ถือช่องลมทางเข้าไว้ในแนวนอน ตั้งเพลายด้านช้ายและขวาเข้ากับปลื้อก หมอน ที่ด้านบนสุดของ전าง a ใส่เพลายด้านได้ยินเสียงติดสนิท เพื่อให้แน่ใจ ว่าเพลายดแต่ละตัวแน่นแล้ว จากนั้นยิปตช่องลมทางเข้า b

4 กดตําแหน่งทั้ง 4 ที่อยู่บนช่องลมทางเข้า เพื่อบิดช่องลมให้สนิท

Diagram of a curved panel with directional arrows indicating flow or movement, no text or symbols present

การทำความสะอาดแผ่นกรองอากาศ

ควรทำความสะอาดแผ่นกรองอากาศอยู่เสมอเพื่อป้องกันไม่ให้ประสิทธิภาพในการทำงานของผลิตภัณฑ์ลดลง

การใช้แผ่นกรองอากาศที่มีผุ่นอุตต้นจะลดประสิทธิภาพของผลิตภัณฑ์ รวมทั้งอาจลดแรง ลม หรืออาจทำให้เสียงรบกวนจากการทำงานเพิ่มขึ้นไต้

ทำความสะอาดแผ่นกรองอากาศทุกๆ 2 สัปดาห์ ตามการใช้งานปกติ

1 เปิดช่องลมทางเข้า (ดีที่ a ขั้นตอนที่ 1 ใน “การทำความสะอาดช่องลมทางเข้า”)
2 ขณะที่ถือช่องลมทางเข้าไว้ในมือ ดึงตัวยืด a ของแผ่นกรองอากาศตาม ทิศทางลูกศรและเกอตตะขอทั้ง 2 ตัวออก b.

จากนั้นดึงแผ่นกรองออกโดยเลือนลงเบาๆ C

3 ตัวยืดแผ่นกรองอากาศและแผ่นกรองอากาศติดกันอยู่ที่ด้านหลังของแผ่นกรองอากาศ ยอดพัฒนดออกจากแผ่นกรองอากาศโดยปลตล้อมมุมตัวยืดแต่ละมุม d

4 ดูดฝุ่นออกด้วยเครื่องดูดฝุ่น หรือล้างแผ่นกรองก็ได้ หากล้างแผ่นกรอง ความล้างด้วยน้ํายาล้างที่มีฤทธิ์เป็นกลางและน้ําอุ่น หลังจากล้างแผ่นกรองจนสะอาดแล้ว ฝึงไว้ในที่รัมจนแห้งสนิทก่อนติดตั้งแผ่น กรองกลับเข้าคําแหน่งเดิม
5 ใส่แผ่นกรองอากาศและต้ายัดเข้าใบที่แผ่นกรองอากาศแต่ละตัว
6 ติดแผ่นกรองอากาศโดยจัดวางตําแหน่งทั้งสองต้านกับแพงต้านหน้าและต้นให้ ติดกันให้สนิท

หมายเหตุ:

ควรแน่ใจว่าที่เกี่ยวทั้ง 2 ตัว แนบสนิทกับร่องนำที่อยู่บนฟาเปิดแล้ว

7 ปิดช่องลมทางเข้าให้แน่น (ดูที่ ขั้นตอนที่ 4 ใน “การทำความสะอาดช่องลมทางเข้า”)

การเปลี่ยนแผ่นกรองอากาศ

1 ยอดแผ่นกรองอากาศออก (ดูที่ ขั้นตอนที่ 1 ใน “การเปลี่ยนแผ่นกรองอากาศ”)

การเปลี่ยนแผ่นกรองอากาศ

1 ยอดแผ่นกรองอากาศออก (ดูที่ ขั้นตอนที่ 1 ใน “การเปลี่ยนแผ่นกรองอากาศ”)

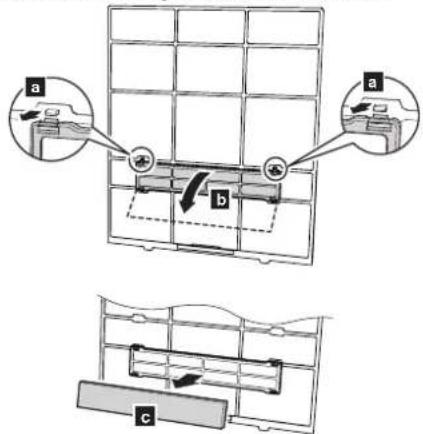

2 คลายตะขอ 2 ตัว a ของตัวยืดและห้นกลับต้านตามที่ศทางลูกศร b ยอดแผ่นกรองอากาศที่สกปรกออกมา c

หมายเหตุ:
แผ่นทำความสะอาดอากาศติดอยู่กับแผ่นกรองอากาศแต่ละตัว

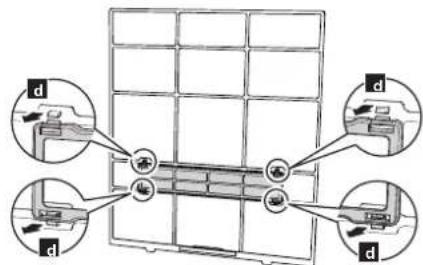

3 ติดแผ่นทำความสะอาดอากาศใหม่หรือช่อมบํารงแล้ว d เซากับตัวยืด แผ่นทำความสะอาดอากาศใหม่สามารถติดได้ทั้งด้วยีดด้านขวาและช้าย

4 ติดตะขอทั้ง 2 ตัวที่ต้ายีด e เข้ากับแผ่นกรองอากาศให้แน่น

5 ติดตั้งแผ่นกรองอากาศกลับเข้าโปใหม่ (ดูที่ ขันตอนที่ 6 ใน “การทำความสะอาดแผ่นกรองอากาศ”)
6 ปิดช่องสมทางเข้าให้แน่น (ดูที่ ขั้นตอนที่ 4 ใน “การทำความสะอาดช่องสมทางเข้า” ในหน้า 9)

ตามที่มีแผ่นทำความสะอาดที่ใช้กับผลิตภัณฑ์นี้อยู่ 2 ประเภท เมื่อทำการเปลี่ยน ควรซื้อตามประเภทที่ระบุใช้กับผลิตภัณฑ์นี้

แผ่นกรองอากาศ Apple-catechin UTR-FA16

แผ่นกรองอากาศ Apple-catechin ใช้ไฟฟ้าสถิตในการทำความสะอาดอนุลาดเล็ก และฝุ่นละอองในอากาศ เช่น ควันบุหรี่และละอองเกสรดอกไม้ ที่มีขนาดเล็ก ไม่สามารถมองเห็นได้

• แผ่นกรองอากาศนี้ เป็นแบบใช้แล้วทั้ง ไม่ควรนำล้างหรือใช้อีก
• หลังจากเปิดห่อบรรจุแล้ว ให้ใช้งานทันที หากเปิดห่อบบรรจุทั้งไว้ อาจทำให้ ประสิทธิภาพในการทำความสะอาดลดลง
  -เปลี่ยนแผ่นกรองอากาศทุกๆ 3 ลัปดาห์ ตามการใช้งานปกติ
• การตั้งค่าความเร็วพัดลมให้สูง จะช่วยให้ทำความสะอาดอากาศได้ดียิ่งขึ้น

แผ่นกรองอากาศ Ion deodorization UTR-FA16-2

(ลีฟ้าอ่อน 1 แผ่น)

แผ่นกรองอากาศ lon deodorization มีพลังในการขจัดกลิ่นไม่พึงประสงค์ โดยใช้ออกซีไตซ์ และลดผลกระทบจากโอออนที่สร้างโดยอนุภาคเชรามิกขนาดเล็ก

- ช่อมบํารุงตัวขจัดกลิ่น โดยการทำความสะอาดทุกๆ 3 เดือน ตามขั้นตอนดังนี้ :

1. ถอดแผ่นกรองอากาศออก
2. ฉิตแผ่นกรองอากาศด้วยน้ำร้อนจนกว่าผิวหน้าจะเปียกทั้งหมด
3. ค่อยๆ ล้างแผ่นกรองอากาศด้วยสมู่อ่อน ไม่ควรล้างด้วยการบิดหรือขยำ เพื่อหลีกเลี่ยงการทำให้ตัวชัดกลิ่นเสียหาย
4. ล้างออกด้วยน้ำสะอาด
5. ฝั่งแตดให้แห้ง
6. ติดตั้งแผ่นกรองอากาศกลับเช้าใบในตัวเครื่องภายใน
   เปลี่ยนแผ่นกรองอากาศทุกๆ 3 ลัปดาห์ ตามการใช้งานปกติ

หลังจากไม่ได้ใช้งานเครื่องเป็นเวลานาน

หากบิดเครื่องไว้วนาน 1 เดือนขั้นไป ควรใช้งานในโหมด FAN ก่อนประมาณครึ่งวันเพื่อ เป่าชิ้นส่วนที่อยู่ภายในเครื่องให้แห้งสนิทแล้วจึงใช้งานตามปกติ

การตรวจสอบเพิ่มเติม

หลังการใช้งานมาเป็นระยะเวลานาน ผุ่นที่สะสมอยู่ในเครื่องปรับอากาศอาจลด ประสิทธิภาพการทํางานของผลิตภัณฑ์ได้ แม้ว่าจะทําการบํารุงรักษาเครื่องตามขั้นตอน การดูแลรักษาในแต่ละวัน หรือตามขั้นตอนการทําความสะอาดตามที่อธิบายไว้ในคู่มือ ฉบับนี้แล้วก็ตาม

ในกรณีนี้ ควรทำการตรวจสอบผลิตภัณฑ์

หากต้องการรายละเอียดเพิ่มเติม ควรปรึกษาเจ้าหน้าที่ช่อมำรุงที่ได้รับอนุญาต

คําเตือน

หากเกิดเหตุการณ์เหล่านี้ ให้หยุดการใช้งานเครื่องปรับอากาศทันที่ และปลดแหล่งจ่ายไฟฟังหมดออกด้วยการบิดเบรกเกอร์ไฟฟ้าหรือ ถอดปลถ็กเฟออก โปรดปรึกษาเจ้าหน้าที่ช่อมบํารุงที่ได้วรับอนุญาต

หากเครื่องยังต่อเช้ากับแหล่งจ่าย利好อยู่ เครื่องจะยังไม่ลูกตัดจากแหล่งจ่ายไฟถึงแม้ว่าจะปิดเครื่องแล้วภัตาม

-เครื่องมีกลิ่นใหม่และมีควันออกมา
- มีน้ำรั่วไหลออกมาจากตัวเครื่อง

อาการเหล่านี้ ไม่ได้แสดงว่าผลิตภัณฑ์ผิดปกติ แต่เป็นฟังก์ชั่นปกติหรือเป็นลักษณะของผลิตภัณฑ์ที่นี้

อาการ สาเหตุ ดูหน้า
หลังจากรีสตาร์ทแล้ว เครื่องไม่ทํางาน ทันที่	เพื่อป้องกันไม่ให้ฟิวล์ชาด คอมเพราะเซอร์จะหยุดทํางานระหว่างที่ระบบป้องกันวงจรทํางานประมาณ 3 นาที หลังจาก ปิด→เปิด การทํางานของแหล่งจ่ายไฟ
มีเสียงตั้ง	ระหว่างทํางานหรือหลังจากที่หยุดการใช้งานเครื่องปรับอากาศทันที อาจได้ยินเสียงน้ํายาแอร์ไหล และมักษะมีเสียงประมาณ 2-3 นาที หลังจากเครื่องเริ่มทํางาน
	ในระหว่างที่เครื่องทํางาน อาจได้เสียงสิ่นเบาๆ ซึ่งเกิดจากการขยายและการทดสอบด้านหน้าอันเนื่องมาจาก การเปลี่ยนแปลงของอุณหภูมิ
มีกลิ่นออกมาจากเครื่อง	กลิ่นต่างๆ เกิดขึ้นจากสิ่งเทกายในเฟอร์นิเจอร์หรือควันบุหรี่ดูดซืมเข้าไปในเครื่องปรับอากาศอาจถูกปล่อยออกมา
มีหมอกหรือไอน้ําออกมาจากเครื่อง	ในโหมด COOL หรือ DRY อาจเห็นหมอกบางๆ ออกมาจากเครื่อง ซึ่งเกิดจากการควบแน่นที่ก่อตัวขึ้นในกระบวนการ ทําความเย็นที่เกิดขึ้นทันที
มีลมอกมาน้อยหรือไม่มีเลย	ในโหมด DRY เครื่องภายในอาคารจะทํางานด้วยความเร็วพัดลมต่ํา เพื่อบรับความชึ้นภายในห้อง และอาจหยุดทํางานเป็น ระยะๆ
	เมื่อตั้งค่าความเร็วพัดลมเป็น “QUIET” พัดลมจะหมุนด้วยความเร็วด่ํามาก และลมจะลดน้อยลง
	ในโหมดทําความเย็น พัดลมของตัวเครื่องภายในอาจหยุดทํางานเมื่อตัวเครื่องภายนอกหยุดทํางานแล้ว
	เมื่อทํางานการตรวจสอบในโหมด AUTO (ออโต้) พัดลมจะหมุนด้วยความเร็วด่ํามาก

ก่อนขอรับคำปรึกษาหรือทำการช่อมบำรุง ควรแก้ไขปัญหาโดยทำการตรวจสอบดังนี้:

อาการ การวิเคราะห์อาการ ดูหน้า
ไม่ทํางานใดๆ □ ปิดเบรกเกอร์วงจรหรือไม่?	-
	-
ประสิทธิภาพการทําความเย็นหรือทําความร้อนไม่ดี	-
	-
	-
	-
	5
	2

หยุดการทำงานโดยทันที่แล้วบิดเบรกเกอร์ไฟฟ้า หากเกิดเหตุตั้งนี้ จากนั้นให้ปรึกษาเจ้าหน้าที่ช่อมบํารุงที่ได้รับอนุญาต

• หากปัญหายังคงเกิดขึ้นแม้ว่าจะทำการตรวจสอบและวิเคราะห์อาการตามช้างต้นแล้ว
• ตัวแสดง OPERATION และ TIMER กะพริบในขณะที่ตัวแสดง ECONOMY กะพริบอย่างเร็ว
