BRUGSANVISNING ASMG24CMCA FUJITSU

FUJITSU

CAUTION

R32 REFRIGERANT

This Air Conditioner contains and operates with refrigerant B32.

THIS PRODUCT MUST ONLY BE INSTALLED OR SERVICED BY QUALIFIED PERSONNEL.

Refer to Commonwealth, State, Territory and local legislation, regulations, codes, installation & operation manuals, before the installation, maintenance or service of this product.

เครื่องปรับอากาศ

แบบติดผนัง

(รุ่นทำความเย็นเท่านั้น)

Line drawing of a rectangular frame with a blank center and a small inset box (no text or symbols)

ASMG18CMCA

ASMG24CMCA

คู่มือการใช้งาน

สารบัญ

ข้อควรระวังเกี่ยวกับความปลอดภัย .....Th-1

คําอธิบายและการใช้งานเครื่องภายในอาคาร .....Th-3

คําอธิบายและการใช้งานรีโมทคอนโทรล Th-4

การดำเนินการตั้งเวลา.....Th-6

ปุ่มเซ็นเซอร์ตรวจสอบอุณหภูมิความร้อนและการเคลื่อนไหว

เพื่อตรวจจับหาตําแหน่งของมนุษย์ (ประหยัดพลังงาน) .....Th-8

ข้อมูลทั่วไปเกี่ยวกับการดำเนินการ...... Th-8

การดูแลรักษาและการทำความสะอาด Th-9

การแก้ใชปัญหา......Th-11

ก่อนใช้งานเครื่องนี้ โปรดอ่านคำแนะนำโดยละเอียดและเก็บคู่มือฉบับนี้ไว้สำหรับใช้อ้างอิงในภายหลัง

ข้อควรระวังเกี่ยวกับความปลอดภัย

เพื่อบ้องกันการได้รับบาดเจ็บหรือเกิดความเสียหายต่อทรัพย์สิน โปรดอ่านส่วนน้อย่างละเอียดก่อนใช้งานผลิตภัณฑ์นี้ และควรแน่ใจว่าได้ปฏิบัติตามข้อควรระวังเพื่อความปลอดภัยต่อไปนี้

การทำงานที่ไม่ถูกต้องอันเนื่องมาจากการไม่ปฏิบัติตามค่าแนะนําอาจทำให้เกิดอันตรายหรือความเสียหาย ซึ่งสามารถจัดประเภทความรุนแรงได้ตั้งต่อโบนี้.

⚠️ คำเตือน ข้อควรระวัง

เครื่องหมายนี้เดือนถึงการได้รับบาดเจ็บรุนแรงหรือเลียชีวิต

เครื่องหมายนี้แสดงถึงการกระทำที่ห้ามปฏิบัติโดยเต็ดขาด

เครื่องหมายนี้เดือนถึงการได้รับบาดเจ็บหรือความเสียหายต่อทรัพย์ลิน

เครื่องหมายนี้แสดงถึงการกระทําที่ต้องปฏิบัติตามอย่างเคร่งครัด

- คําอธิบายสัญลักษณ์ต่างๆ จะแสดงอยู่บนเครื่องภายในอาคารหรือเครื่องภายนอกอาคาร

	คําเตือน	สัญลักษณ์นี้แสดงว่าเครื่องใช้น้ํายาแอร์ไวไฟ หากน้ํายาแอรรั่วไหลออกมาและมีแหล่งกําเนิดไฟอยู่ด้านนอก อาจเกิดไฟลุกใหม่ได้
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่าควรอ่านคู่มือการใช้งานด้วยความละเอียตรอบตอบ
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่าควรให้เจ้าหน้าที่ช่องบํารุงเป็นผู้ดําเนินการกับเครื่องนี้โดยอ้างอิงจากคู่มือการติดตั้ง
	ข้อควรระวัง	สัญลักษณ์นี้แสดงว่ามีข้อมูลอยู่ เช่น คู่มือการใช้งาน หรือคู่มือการติดตั้ง

คำเตือน

• ผลิตภัณฑ์ไม่มีชั้นส่วนที่ผู้ใช้สามารถซ่อมบํารุงเองไต้ ควรปรึกษาเจ้าหน้าที่ซ่อมบํารุงที่ได้รับอนุญาต ทุกครั้งในการซ่อมแซม การติดตั้ง และการเคลื่อนย้ายผลิตภัณฑ์นี้ การติดตั้งหรือการดำเนินการที่ไม่เหมาะสมอาจทำให้เกิดการร่วงไหล โพดูด หรืออัดศึกษ์ได้
• ในการมีที่เกิดความผิดปกติ เช่น มีกลิ่นเหมือนใหม่ ให้หยุดใช้งานเครื่องปรับอากาศันที่ และปลดแหล่งจ่ายไฟทั้งหมดออกด้วยการปิดเบรกเกอร์ไฟฟ้าหรืออดปลักไพออก จากนั้นให้บรึกษาเจ้าหน้าที่ช่องบํารุงที่ได้รับอนุญาต
• ระมัดระวังอย่างไฟเสียหาย หากลายไฟเสียหาย ควรเปลี่ยนโดยเจ้าหน้าที่ช่อมบํารุงที่ได้รับอนุญาต เท่านั้น
• ในกรณีที่เกิดการรั่วไหลของน้ํายาแอร์ ควรแน่ใจว่าได้อยู่ห่างจากไฟหรือเปลวโพ และปรึกษาเจ้าหน้าที่ช่อมบํารุงที่ได้รับอนุญาต
• ในกรณีที่เกิดพายุฝนหรือมีแนวโน้มว่าจะเกิดฟ้าผ่าให้ปิดเครื่องปรับอากาศโดยใช้รังโมทคอนโทรด และหลักเลี่ยงการสัมผัสตัวผลิตภัณฑ์หรือแหล่งจ่ายไฟเพื่อป้องกันอันตรายจากกระแสไฟฟ้า

• ควรเก็บเครื่องใช้ไฟฟ้าไว้ภายในห้องที่ไม่ใช้งานอย่างต่อเนื่องกับแหล่งไว้ไฟ (เช่น เปลวโพ, เครื่องใช้ไฟฟ้าที่ใช้ก๊าช หรือ อุปกรณ์ทําความร้อนใดๆ)
• ควรเก็บเครื่องใช้ไฟฟ้าไว้ในที่ที่อากาศถ่ายเทได้ดี
• โปรดระวังน้ำยาแอร์ เนื่องจากอาจไม่-sp่งกลิ่น
• ควรเก็บเครื่องใช้ไฟฟ้าให้ดี เพื่อป้องกันไม่ให้เกิดความเสียหาย
• ควรทำการกำจัดผลิตภัณฑ์อย่างถูกต้อง ตามกฎหมายเปียบของประเทศไทย ภูมิภาค
• ในระหว่างการขนส่งหรือการเคลื่อนย้ายเครื่องภายในอาคาร ควรหุ้มป้องกัน ท่อโดยใช้แผ่นยืดติดผนังปิดไว้

ห้ามเคลื่อนย้ายเครื่องใช้ไฟฟ้าโดยการยกท่อของเครื่องภายในอาคาร (หากเกิดแรงกระทกับข้อต่อท่อ asphalt TA ให้เกิดก๊าชไว้จากการร่ววไหลระหว่างดําเนินการได้)

(回日)

คำเตือน

• อย่าติดตั้งผลิตภัณฑ์นี้ในบริเวณที่เต็งใบด้วยน้ำมันแร่ เช่น โรงงาน หรือบริเวณที่มีน้ำมันกระเด็บหรือมีไอน้ำจำนวนมาก เช่น ห้องครัว
• อย่าเริ่มหรือหยุดการทำงานของผลิตภัณฑ์นี้ด้วยการเสียบหรือตึงปลักไฟออก หรือเปิดหรือปิดเบรกเกอร์วงจร
• อย่าใช้กําชไวไฟในบริเวณใกล้เคียงกับผลิตภัณฑ์นี้
• อย่าให้กระแสลมเย็นพัดลูกตัวโดยตรงเป็นเวลาหลายชั่วโมง

• อย่าเอานิ้วหรือวัตถุใดๆ เข้าใบในช่องลมออกหรือช่องลมเช้า
• อย่าใช้งานขณะมือเปียก
• อย่าเร่งกระบวนการละลายน้ำแข็งหรือการทำความสะอาดใดๆ นอกเหนือจากที่ผู้ผลิตแนะน้ำ
• อย่าเจาะหรือเผา

ข้อควรระวัง

• ควรระบายอากาศเป็นครั้งศราวขณะใช้งาน
• ใช้งานผลิตภัณฑ์นี้โดยติดตั้งแผ่นกรองอากาศไว้เสมอ
• ตรวจสอบให้แน่ใจว่าอุปกรณ์โพฟ้าต่างๆ อยู่ห่างจากผลิตภัณฑ์น้อย่างน้อย 1 เมตร
• ถอดสายไฟออกเมื่อไม่มีการใช้งานเครื่องภายในอาคารเป็นเวลานาน
• หลังจากที่ไม่ได้ใช้งานเป็นเวลานาน ควรตรวจสอบว่าชาตั้งสําหรับติดตั้งไม่ เลื่อมสภาพเพื่อป้องกันไม่ให้ผลิตภัณฑ์นี้ตกหล่น
• ควรพิจารณาทิศทางกระแสลมและอุณหภูมิห้องอย่างละเอียดเมื่อคุณใช้ผลิตภัณฑ์นี้ในห้องที่มีเด็กเล็ก เด็กฯ ผู้สูงอายุ และผู้ป่วย
• อุปกรณ์เครื่องใช้ไฟฟ้าไม่ได้ออกแบบมาเพื่อใช้งานโดยบุคคล (รวมถึงเด็กเล็ก) ที่มีความบกพร่องทางร่างกาย ประสาทลัมผัส หรือสภาพจิต หรือขาดประสบการณ์หรือความรู้ หากพวกเขาไม่ได้รับการดูแล หรือแนะนําเกี่ยวกับการใช้อุปกรณ์เครื่องใช้ไฟฟ้าโดยบุคคลผู้มีหุน้าที่ รับผิดชอบด้านความปลอดภัย
• เด็กเล็กควรได้รับการตูแล เพื่อให้นแน่ใจว่าพวกเขาไม่สามารถเล่นอุปกรณ์ เครื่องใช้ไฟฟ้า

• อย่าให้กระแสลมห้นไปทางเตาไฟหรือเครื่องทำความร้อน
• อย่าปิดกั้นหรือครอบช่องลมทางเข้าหรือช่องลมทางออก
• อย่ากระแสตกคอยล์แลกเปลี่ยนความร้อนจนเกิดการเสียหาย
• อย่าปืน วางลิ่งของ หรือแขวนสิ่งใดกับเครื่องนี้
• อย่างแจกันหรือภาชนะบรรจุน้ำบนเครื่องนี้
• อย่างอุปกรณ์เครื่องใช้ไฟฟ้าอื่น หรือเครื่องใช้ภายในบ้านไว่ได้เครื่อง ภายในอาคารและเครื่องภายนอกอาคาร หยดน้จากเครื่องนี้ อาจทําให้สิ่งเหล่านั่นเปียก และอาจทําให้เกิดความเสีย หายหรือความผิดปกติต่อทรัพย์สินได้
• อย่าให้ผลิตภัณฑ์นี้ลูกน้ำโดยตรง
• อย่าใช้ผลิตภัณฑ์นี้เพื่อเก็บถนอมอาหาร ต้นไม้ สัตว์ เครื่องมือวัว งานศิลปะ หรือสิ่งอื่นๆ มิฉะนั้น อาจทำให้วตถุเหล่านั้นเสื่อมคุณภาพได้
• อย่าให้สัตว์หรือต้นไมัญกกระแสลมโดยตรง
• ห้ามดื่มน้ำจากช่องระบายน้ำจากเครื่องปรับอากาศ
• อย่าดึงสายไฟเพื่อถอดสายไฟออก
• อย่าสัมผัสศรีบอะลูมิเนียมของตัวแลกเปลี่ยนความร้อนภายใน ตัว ผลิตภัณฑ์ เพื่อหลีกเลี่ยงการได้รับบาดเจ็บเมื่อคุณติดตั้งหรือช่อมบํารุง เครื่อง

อุปกรณ์เสริมเครื่องภายในอาคาร

รีโมทคอนโทรล

ที่ใส่รีโมทคอนโทรล

สกรูเกลียวปล่อย (M3 × 12 มม.)

แบตเตอร์

แผ่นกรองทำความสะอาดอากาศ ที่ใส่แผ่นกรองอากาศ

การติดตั้งที่ใส่รีโมทคอนโทรล
1

2
เสียบ

3
เลื่อนขิ้น

คำเตือน

ระวังอย่าให้เด็กทารกหรือเด็กเล็กลินก้อนแบตเตอรี่โดยบังเอิญ

ข้อควรระวัง

• ไม่ควรพย้ายมชาร์จไฟแบตเตอรี่ที่หมดอายุแล้ว
• ไม่นำแบตเตอรี่แห้งที่ผ่านการซาร์จไฟเพิ่มมาใช้งาน

การใช้แบตเตอรี่ (R03/LR03/AAA × 2) และการเตรียมพร้อมรีโมทคอนโทรล

Illustration of a remote control panel with buttons and a labeled arrow (no text or symbols beyond the number 1)

5 circuit CLOCK ADJUST (ปรับนาฬิกา) เพื่อเริ่มตั้งค่านาฬิกา
6 ตั้งค่าวันโดยกลุ่ม SELECT (เลือก) (วันจันทร์ ถึง วันอาทิตย์) *โดยการ กลุ่ม TEMP. (อุณหภูมิ) ปุ่ม (^^) แสดงเวลา สามารถเปลี่ยนจากนาฬิกา แบบแสดง 24 ชั่วโมง เป็นแบบ 12 ชั่วโมงได้
7 กดปุ่ม NEXT (ถัดไป) เพื่อดำเนินการต่อ
8 ตั้งค่าเวลาโดยกดปุ่ม SELECT (เลือก) กดปุ่ม △ หรือ ∇ เพื่อเปลี่ยนค่านาที กดลงตรง △ หรือ ∇ เพื่อเปลี่ยนค่าคราวละ 10 นาที

9 กตปุ่ม SEND (ล่ง) เพื่อสิ้นสุดการตั้งค่าใกล้กับตัวเครื่องภายใน การตั้งค่าอาจไม่สำเร็จ หาก necดรีโมทคอนโทรลในระยะที่ไกลเกินไป

หมายเหตุ:

• ใช้แบตเตอรี่ตามประเภทที่กำหนดไว้เท่านั้น
• อย่าใช้แบตเตอรี่ต่างชนิดด้วยกัน
• แบตเตอรี่สามารถใช้งานได้ประมาณ 1 ปี
• หากลังเกตว่าระยะรีโมทคอนโทรลั่นลง ให้เปลี่ยนแบตเตอรี่ แล้วจึงกดปุ่ม RESET (ตั้งค่า) ดังที่แสดงในหน้า 5

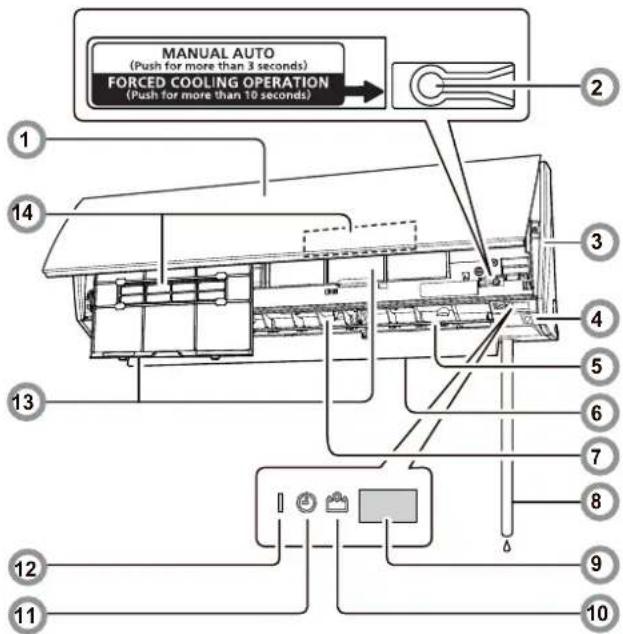

คำอธิบายและการใช้งานเครื่องภายในอาคาร

① ช่องลมทางเข้า

ก่อนเริ่มใช้งาน ควรแน่ใจว่าช่องสมดูตอากาศปิดสนิทแล้ว การปิดช่องสมทางเข้าไม่สนิท อาจส่งผลกระทบต่อประสิทธิภาพในการทำงานของผลิตภัณฑ์

2 ปุ่ม MANUAL AUTO (ใช้งานอัตโนมัติ)

ใช้เมื่อร์โมทคอนโทรลเกิดการสูญหายหรือทำงานผิดปกติ

สถานะ การปฏิบัติ โหมด หรือ การใช้งาน
กําลังทํางาน กดศ้างไว้มากกว่า 3 วินาที หยุด
ไม่ได้ทํางาน กดศ้างไว้มากกว่า 3 วินาที แต่ไม่ถึง 10 วินาที	AUTO (ออโต้)
	กดศ้างไว้มากกว่า 10 วินาที (เฉพาะการซ่อมเท่านั้น*)
หลังจากทําความสะอาด	กดศ้างไว้น้อยกว่า 3 วินาที เริ่มตั้งค่ําระเวลลการใช้ แผ่นกรอง

* : ในการหยุดบังคับทำความเย็น กดปุ่มนี้หรือปุ่มเริ่ม/หยุดบนรีโมทคอนโทรล

3 แพงด้านหน้า

4 เซ็นเซอร์ตรวจสอบอุณหภูมิ ความร้อน และ การเคลื่อนไหวเพื่อตรวจจับหาตําแหน่งของมนุษย์

ดูหน้า 8

ใช้กับโปรแกรมการประหยัดพลังงาน ควบคุมการตั้งค่าอุณหภูมิโดยตรวจจับหา ตําแหน่งของมนุษย์ในห้อง

5 บานเกล็ดกระแสลมในแนวติ่ง

ทุกครั้งที่กดปุ่ม SET (ตั้ง) บนรีโมทดสอบโทรล มุมของบานเกล็ดปรับทิศทางลมในแนว ดิ่งจะเปลี่ยนไปดังนี้

COOL (เย็น), DRY (จรัดความชั้น) หรือ FAN(โหมดพัดลม)	โหมด FAN (พัดลม)
1 2 3 4 5

*: ตั้งค่าเริ่มต้นในทุกโหมดการใช้งาน **: ขอบเขตการตั้งค่าอุณหภูมิ

• อย่าใช้มือปรับ
• ในช่วงที่โหมด AUTO (ออโต้) เริ่มทำงาน บานเกล็ดปรับทิศทางลมอาจอยู่ใน ตําแหน่ง 1 สักครู่เพื่อปรับการทํางาน
• หากตั้งค่ามุมให้อยู่ในตําแหน่ง 5-8 นานกว่า 30 นาที ในโหมด COOL (ทําความเย็น) หรือโหมด DRY (ซจัดความชั้น) เครื่องจะปรับบานเกล็ดปรับทิศทางลงคืนสู่ตําแหน่งที่ 4 โดยย้อ时不มัติ
• การไวร์ที่ตําแหน่งที่ 5-8 ขณะใช้งานโหมด COOL (ทําความเย็น) หรือโหมด DRY (ขจัดความชื่น) อาจส่งผลให้เกิดการควบแน่นภายในห้อง เป็นหยดน้ําหยดลง มาทำลายทรัพย์ลินได้

6 ตัวกระจายลม

การทำงานควบคู่ไปกับการเคลื่อนไหวบานเกล็ดทิศทางลมแนวตั้ง มุมของตัวกระจายลมจะเคลื่อนไหวตั้งนี้:

บานเกล็ดกระแสลงในแนวติ่ง	1←2←3←4←5←6←7←8
ตัวกระจายลง

7 บานเกล็ดปรับทิศทางลมในแนวนอน

ทุกครั้งที่กดปุ่ม SET (ตั้ง) แนวนอน บนรีโมทคอนโทรล มุมของบานเกล็ดปรับทิศทาง ลมในแนวนอนจะเปลี่ยนไปต้นี้

บานเกล็ดปรับทิศทางลมในแนวนอน

5 ← 4 ← 1* ← 2 ← 3

*: การตั้งค่าอัดโนมัติ

8 ท่อยางระบายน้ำ

9 ตัวรับสัญญาณรีโมทคอนโทรล

ข้อควรระวัง

! เพื่อให้การส่งผ่านสัญญาณระหว่างรีโมทคอนโทรศัมกับเครื่องภายในอาคารเป็นไปอย่างสมบูรณ์ ควรให้ตัวรับสัญญาณอยู่ห่างจากสิ่งต่อโบนี้:

• แสงแตดล่องถึงโดยตรงหรือแสงอื่นๆ
  -โทรทัศน์จอแนน

ในห้องที่มีแสงไฟเรื่องแสง เช่น หลอดไฟกระแสสลับ อาจส่งผลให้การส่งลัญญาณทำได้ไม่สมบูรณ์ ในกรณีนี้ ให้ปรึกษากับร้านค้าที่ชื่อผลิตภัณฑ์มา

10 ตัวแสดง ECONOMY (ประหยัด) (ลีเซียว)

สว่างเมื่อ ECONOMY ทำงาน

11 ตัวแสดง TIMER (ตั้งเวลา) (ลีล้ม)

เมื่อไฟ TIMER ทำงาน และกะพริษช้าฯ เมื่อตรวจสอบว่ามีข้อผิดพลาดในการตั้งเวลา สำหรับรายละเอียด ดูที่หัวข้อ “ฟังก์ชั่นการเริ่มต้นทำงานใหม่โดยอัตโนมัติ” ที่หน้า 8

12 ตัวแสดง OPERATION (การทำงาน) (สีเขียว)

สว่างในขณะใช้งานปกติ

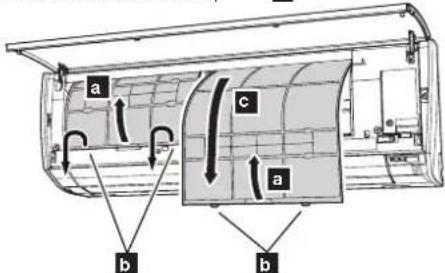

13 แผ่นกรองอากาศ ดูหน้า 9

14 แผ่นกรองทำความสะอาดอากาศ ดูหน้า 10

ฟอกหรือชจัดกลิ่นไม่พึงประสงค์ เพื่ออากาศบริสุทธิ์

ข้อควรระวัง

- การป้องกันโมไห้รีโมทคอนโทรศัพย์นผิดปกติหรือเสียหาย:

• วางรีโมทคอนโทรลไว้ในบริเวณที่ไม่มีแสงแตตส่องหรือมีความร้อนสูง
• ควรลอตแบตเตอร์ออก หากไม่ได้ใช้งานผลิตภัณฑ์เป็นเวลานาน
  -หากแบตเตอร์หมต ต้องถอดออกโดยทันที และทั้งแบตเตอร์ดังกล่าว
  ตามข้อบังคับและกฎหมายส่วนท้องถิ่นในภูมิภาคของท่าน

• หากของเหลวที่ร่วงชีมออกมาจากแบตเตอร์ลัมผัสลูกผิวหนัง ดวงตา หรือปาก ให้รับล้างออกทันที่ด้วยน้ำจำนวนมาก แล้วรืบไปพบแพทย์
• สิงก็ตขวางต่างๆ เช่น ม่าน หรือผนังที่กันระหว่างรู้โมทดสอบโทรศัมและเครื่องภายในอาคาร อาจมีผลต่อการส่งผ่านสัญญาณได้

• อย่ากระแสแทกรีโมทคอนโทรล
• อย่าให้น้ำหกใส่รีโมทคอนโทรล

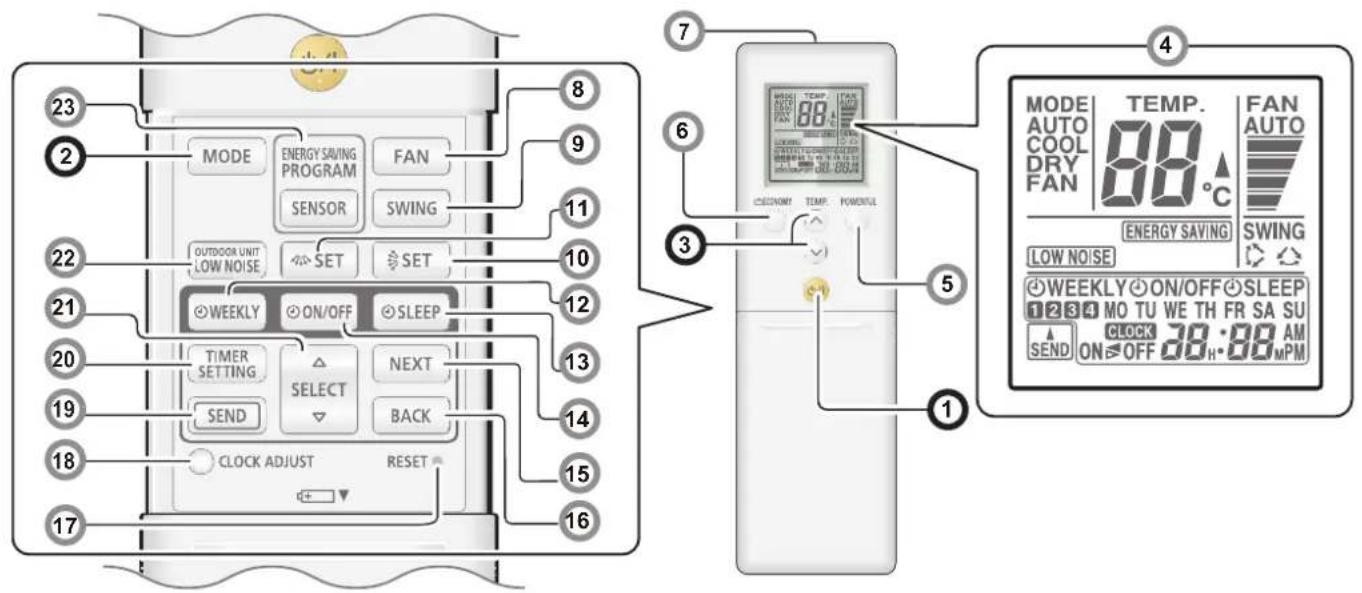

ท่านสามารถเริ่มต้นการทำงานได้ทันที่โดยปฏิบัติตาม 3 ชั้นตอน ดังนี้:

①ปุ่มเริ่ม/หยุด
② ปุ่ม MODE (โหมด)

เปลี่ยนโหมดการทำงานตามลำดับตั้งนี้:

③ ปั่ม TEMP. (อุณหภูมิ)

ตั้งอุณหภูมิที่ต้องการ

ในโหมด COOL (ทำความเย็น) หรือโหมด DRY (ขจัดความซึ้น) ต้องตั้งอุณหภูมิให้ ต่ํากว่าอุณหภูมิห้อง มิฉะนั้น โหมดตังกล่าวอาจไม่การทำงาน

ช่วงระยะการตั้งค่าอุณหภูมิ
AUTO(ออกโต) /COOL(ทําความเย็น) /DRY(ขจัดความซึ้น)	18-30 °C

หมายเหตุ: ∵ ไม่สามารถควบคุมอุณหภูมิได้ในโหมด FAN (พัดลม)

4 หน้าจอรีโมทคอนโทรล

ในหัวข้อนี้ ตัวแสดงที่มือหุ้นจะมีไว้เซ็อการอธิบายความเท่านั้น การทํางานที่เกิดขึ้นจริงหน้าเจาะเชื่อมโยงถึงการทํางานของปุ่ม และแสดงเฉพาะตัวแสดงที่เกี่ยวข้องในการตั้งค่าแต่ละประเภทเท่านั้น

5 ปุ่ม POWERFUL (เต็มกำลัง)

เปิดใช้งานการทำงาน POWERFUL

เครื่องปรับอากาศจะเริ่มทำงานที่พลังงานสูงสุดและกระแสลมแรงอย่างเร็วเพื่อทำให้ ห้องเย็นลง

เมื่อเปิดใช้งานแล้ว ตัวเครื่องภายในจะส่งลัญญาณเตือน 3 ครั้ง

กดปัม POWERFUL อีกครั้งเพื่อปิดการใช้งาน ตัวเครื่องภายในจะส่งสัญญาณเตือน 2 ครั้ง

การทำงานของ POWERFUL จะหยุดการทำงานอัตโนมัติตามสถานการณ์ ดังนี้ :

• เมื่ออุณหภูมิห้องถึงระดับอุณหภูมิที่กำหนดไว้ในโหมด COOL (ทำความเย็น) หรือโหมด DRY (ซจัดความชิ้น)
• หลังจากที่ตั้งค่าการทำงาน POWERFUL ผ่านไป 20 นาทีแล้ว
  การทำงาน POWERFUL จะไม่หยุดการทำงานอัตโนมัติจนกว่าจะมีการใช้งานไปตามเวลา แม้ตามสถานการณ์ช้างต้นก็ตาม

หมายเหตุ:

• เส้นทางกระแสลมและความแรงพัดลมควบคุมอัตโนมัติ
• การใช้งานนี้ไม่สามารถใช้งานควบคู่กับการใช้งานแบบประหยัดพลังงานได้
• การทำงาน POWERFUL จะทำหน้าที่แทนฟังก์ชั้น ตัวเครื่องภายนอก เลียงเบา และฟังก์ชั้นประหยัดพลังงาน หากตั้งค่ําทั้งสองฟังก์ชั้นพร้อมกัน พังก์ชั้นอื่นจะเริ่ม ทํางานหลังจากที่การทำงาน POWERFUL หยุดทํางาน

6 ปุ่ม ECONOMY (ประหยัด)

• เริ่ม หรือ หยุด การใช้งานแบบประหยัดพลังงานที่ช่วยประหยัดการใช้ไฟฟ้าได้มากกว่า โหมดการทำงานอื่น ๆ โดยการเปลี่ยนการตั้งค่าอุณหภูมิโปที่การตั้งค่าบ้านกลาง
• โดยการกดปุ่ม ECONOMY ไฟแสดงที่อยู่บนตัวเครื่องภายในจะสว่าง
• ในโหมด COOL (ทำความเย็น) หรือโหมด DRY (ขจัดความซึ่น) อุณหภูมิห้องจะ ปรับซึ้นเล็กน้อยจากการดังค่าอุณหภูมิ

หมายเหตุ:

• ในโหมด COOL (ทำความเย็น) หรือ โหมด DRY (ขจัดความซึ้น) ลมที่ otอกมาในการใช้งานจะอยู่ที่ 70% ของการใช้งานเครื่องปรับอากาศแบบปกติ
• การใช้งานเนี้ไม่สามารถดำเนินการได้ในขณะที่กำลังตรวจสอบอุณหภูมิในโหมด AUTO (ออโต้)

7 ตัวส่งสัญญาณ

ชี้ตรงใบที่ตัวรับลัญญาณของตัวเครื่องภายใน

• ตัวส่งสัญญาณจะแสดง ▲ บนหน้าจอรีโมทคอนโทรลแสดงว่าสัญญาณจาก รีโมทคอนโทรลูกส่งไปแล้ว
• ระยะการใช้งานรีโมทคอนโทรลจะอยู่ที่ประมาณ 7 เมตร
• จะได้ยินเสียงตับปีบ เมื่อส่งดัญญาณได้ถูกต้องแล้ว หากไม่ได้ยินเสียงปีบ ให้กดปุ่มนรีโมเทคนิทรออีกครั้ง

8 ปุ่ม FAN (พัตลม)

ควบคุมความเร็วของพัดลม

(ออโต้) (ลูง) (กลาง) (ต่ำ) (เงียบ)

- เมื่อเลือก AUTO (ออโต้) ความเร็วพัตลมจะไปปรับตามโหมดการทำงานโดย อัตโนมัติ

9 ปุ่ม SWING (สวิง)

เริ่มหรือหยุดการทำงานแบบสวิงของบานเกล็ดปรับทิศทางลมในแนวติ่งโดยอัตโนมัติ

• การทำงานแบบสวิงช้าย/ขวาจะเป็นไปตามทิศทางที่แสดงในหน้า 3 “บานเกล็ดปรับทิศทางลมในแนวนอน”
• ระยะการทํางานหมุนชิ้น/ลง จะเปลี่ยนไปตามโหมด ดังนี้:

COOL (เย็น), DRY (ชจัดความขึ้น)หรือ FAN (โหมดพัตดม)	โหมด FAN (พัตดม)
1 2 3 4 5	5 6 7 8

หมายเหตุ:

• การทำงานแบบ SWING อาจหยุดชั่วคราวเมื่อพัดลมของเครื่องปรับอากาศกำลัง หมุนด้วยความเร็วต่ำหรือหยุดทำงาน
• ในโหมด FAN (ฟัดลม) ระยะการปัดขึ้นลงของสวิงของ 1 ↔ 5 หรือ 6 ↔ 8 คือ ปัดใบตามตามทิศทางลมที่ตั้งไว้ก่อนที่จะตั้งค่าการสวิง

10 ปั่ม SET (ตั้ง) แนวดิ่ง

ดูหน้า 3

ปรับทิศทางลมในแนวติ่ง

11 ปั่ม SET (ตั้ง) แนวนอน

ดูหน้า 3

ปรับทิศทางลมในแนวนอน

12 ปุ่มการตั้งเวลา WEEKLY (ลับดาห์)

ดูหน้า 6

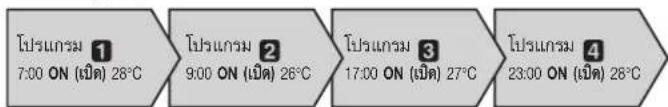

เปิดใช้งานการตั้งเวลา WEEKLY ที่สามารถตั้งได้สูงสุด 4 โปรแกรมต่อวัน แตészวันในหนึ่งสัปดาห์

13 ปั่มการตั้งเวลา SLEEP (หลับ)

ดุหน้า 6

เปิดใช้งานการตั้งเวลา SLEEP เพื่อช่วยให้คุณนอนหลับได้อย่างสบาย โดยการควบคุมอุณหภูมิที่พอเหมาะสม

14 ปั่มการตั้งเวลา ON/OFF (เปิด/ปิด)

ดูหนา 6

เปิดใช้งานการตั้งเวลา ON/OFF

15 ปุ่ม NEXT (ถัดไป)

ใช้สำหรับปรับการตั้งค่าเวลา

16 ปุ่ม BACK (ย้อนกลับ)

ใช้สำหรับปรับการตั้งค่าเวลา

17 ปุ่ม RESET (รีเซ็ด)

เมื่อกตปุ่ม RESET ให้กดเพียงเบาๆ โดยใช้ปลายปากกาลูกสิ่นหรือวัตถุขนาดเล็กอื่นๆ ในทิศทางที่ถูกต้อง ดังแสดง ในภาพ

18 ปุ่ม CLOCK ADJUST (ปรับนาฬิกา)

ดูหน้า 2

ใช้สำหรับการปรับตั้งค่าเวลา

19 ปุ่ม SEND (ส่ง)

ใช้สำหรับการส่งเวลา/ดั้งนาฬิกา

20 ปุ่ม TIMER SETTING (การตั้งค่าเวลา)

ดุหน้า 6

ใช้สำหรับเข้าสู่โหมดการตั้งเวลา

21 ปุ่ม SELECT (เลือก)

ใช้สำหรับการปรับตั้งค่านาพิภา / เวลา

22 ปุ่ม OUTDOOR UNIT LOW NOISE (ลดเสียงตัวเครื่องภายนอก)

เริ่ม หรือ หยุดการใช้งานลดเสียงตัวเครื่องภายนอก เพื่อลดเสียงที่เกิดจากตัวเครื่องภายนอก โดยการลดรอบการหมุนของคอมเพราะเซอร์และชะลอดความเร็วพัฒลม เมื่อตั้งค่าใช้งานแล้ว การตั้งค่าจะถูกคงค่าไว้งานว่าจะกดปุมนี้อีกครั้งเพื่อหยุดการ ทํางาน แม้ว่าตัวเครื่องภายในจะหยุดทํางานแล้วก็ตาม

LOW NOISE แสดงอยู่บนหน้าจอรีโมทคอนโทรลแสดงว่าอยู่ในโหมดลดเสียงตัวเครื่อง ภายนอก

หมายเหตุ:

- การใช้งานนี้ไม่สามารถใช้งานควบคู่กับการใช้งานในโหมด FAN (พัตลม) โหมด DRY (ซจัดความชิ้น) และโหมด POWERFUL (เต็มกำลัง) ได้

23 บุ่ม SENSOR (เซ็นเซอร์) (โปรแกรมประหยัดพลังงาน)

ดูหน้า 8

เปิดใช้งานหรือปิดใช้งานโปรแกรมประหยัดพลังงาน
*โปรแกรมประหยัดพลังงานจะมาพร้อมกับเครื่องที่ซื้อใหม่

* ต้องทำการตั้งค่าในขณะที่หน้าจอแสดงการตั้งค่านั้น ๆ

1: ปุ่มนี้จะควบคุมได้มื่อเปิดเครื่องปรับอากาศเท่านั้น

ข้อควรทราบเกี่ยวกับการตั้งเวลา:

หากการจ่ายไฟฟ้าสะอาด เช่น ไฟดับ หรือบิดเบรกเกอร์วงจร จะทำให้นาผิลภาพที่อยู่ภายในไม่ตรงได้ ในกรณีนี้ ตัวแสดง TIMER (ตั้งเวลา) บนเครื่องภายในอาคารจะกะพริบ จึงต้องปรับการตั้งค่าใหม่

การตั้งเวลา ON (เปิด) หรือ OFF (ปิด)

สามารถตั้งเวลา ON หรือ OFF ได้ ตามชั้นตอนต่อไปนี้

1 กดปุ่ม TIMER SETTING (การตั้งค่าเวลา) เพื่อเริ่มต้นการตั้งค่า ตัวแสดง WEEKLY (สัปดาห์) บนรีโมทคอนโทรศัลจะกะพริบชั้น
2 กดปุ่ม SELECT (เลือก) เพื่อเลือกโหมดที่ต้องการ โหมดจะเปลี่ยนแปลงไป ดังนี้

3 กดปุ่ม NEXT (ถัดไป) ดำเนินการตั้งค่าแต่ละโหมดต่อไป
* กดปุ่ม TIMER SETTING อีกครั้ง เพื่อยกเลิกการตั้งค่าระหว่างที่อยู่ระหว่างการตั้งค่า
4 ปรับเวลาโดยการกดปุ่ม SELECT (เลือก) ขณะที่ตัวแสดงนาฬิกาจะพริบอยู่เวลาจะเปลี่ยนแปลงโดย +5 หรือ -5 นาที ทดลองจะเปลี่ยนแปลงเวลาโดย +10 หรือ -10 นาที
5 กดปุ่ม SEND (ส่ง)

たําเนินการตามชั้นตอนที่ 1 ถึง 5 อีกครั้งเพื่อทําการตั้งเวลาใหม่ กดปุ่ม ON/OFF เพื่อยกลิ่งการตั้งเวลา ON/OFF ขณะที่ตัวแสดง ON/OFF แสดงอยู่ ( Busตัวที่แสดง)

การตั้งเวลาด้วยชุดคำสั่ง (การใช้ตั้งเวลา ON (เปิด) และตั้งเวลา OFF (ปิด) รวมกัน)

สามารถทำการตั้งเวลา ON-OFF (เปิด-ปิด) หรือ OFF-ON (ปิด-เปิด) รวมกันได้ หากกำหนดค่าเริ่มต้นจับเวลาที่มีค่าใกล้เคียงกับเวลาปัจจุบันที่ตั้งทํางานครั้งแรกลำดับการตําเนินการจับเวลาจะปรากฏดังนี้:

ตั้งเวลา ตัวแสดงหน้าจอรีโมทคอนโทรส
เปิด/ปิด ตัวตั้งเวลา	ON>OFF
ปิด/เปิด ตัวตั้งเวลา	ON◀OFF

ใช้วิธีเดียวกันกับการตั้งค่า ①\~⑤ เวลา ON/OFF ในการตั้งค่าโปรแกรมตั้งเวลา (เลือก ON⇔OFF ในขั้นตอนที่ 2)

หมายเหตุ:

• หากเปลี่ยนการตั้งค่าหลังจากได้ตั้งเวลาการทำงานตามชุดคําสั่งแล้ว การนับลอย หลังจะถูกตั้งค่าใหม่ทันที
• การตั้งค่าสำหรับแต่ละชุดเวลาที่ควรจะอยู่ในช่วงเวลา 24 ชั่วโมง

การตั้งเวลา SLEEP (หลับ)

เพื่อตั้งค่าเวลา SLEEP ทำตามขั้นตอน ①\~③ สำหรับการตั้งเวลา ON/OFF (เปิด/ปิด)

4 ปรับเวลาโดยการกดปุ่ม SELECT (เลือก) ขณะที่ตัวแสดงนาฬิกากะพริบอยู่ ทุกครั้งที่กดปุ่มนี้ เวลาจะเปลี่ยนไปต้นี้:

5 กตปุ่ม SEND (ส่ง)

กตปุ่ม SLEEP ขณะที่แสดง SLEEP อยู่บนหน้าจอ เพื่อยกเลิกการตั้งค่าเวลา SLEEP (ตัวแสดงหาย信箱)

เพื่อช่วยให้นอนหลับสบายและป้องกันไผยให้เกิดความเย็นมากเกินโปในขณะหลับ การ ตั้งเวลา SLEEP จะควบคุมการตั้งค่าอุณหภูมิโดยอัตโนมัติตามเวลาที่ตั้งไว้ ดังนี้ เครื่องปรับอากาศจะปิดสนิทหลังจากหมดเวลาที่ตั้งไว้

ในโหมด COOL(ทำความเย็น) หรือ DRY(ขจัดความชิ้น)

การตั้งเวลา WEEKLY (ล็ปดาห์)

สามารถตั้งเวลา ON (เปิด) และ OFF (ปิด) รวมกันได้ และตั้งได้สูงสุด 4 ครั้ง (โปรแกรม 1 ทํา 4น และ 28 ครั้งต่อสัปดาห์

ก่อนการตั้งค่าโปรแกรม ควรตั้งค่าวันและเวลาของเครื่องปรับอากาศก่อน หากไม่ได้ตั้งค่าวันและเวลาไว้ การตั้งค่าอาจไม่เป็นไปอย่างลูกต้องในการตั้งเวลา โปรดดู “การเตรียมพร้อมวีโมทคอนโทรศัล” (หน้า 2)

ตัวอย่างของการตั้งค่าเวลา WEEKLY 1

ตัวอย่างของการตั้งค่าเวลา WEEKLY 2

สามารถระบุอุณหภูมิที่กำหนดในการตั้งค่าเวลา WEEKLY ON (เปิด) ได้

* สามารถตั้งค่าอุณหภูมิลำหรับโหมด AUTO (ออโต้), COOL (ทำความเย็น), and DRY (ชจัดความซึ้น) ในระหว่างช่วง 18-30°C.

หมายเหตุ:

• โครงการใช้งานที่นอกเหนือจากนี้ การตั้งค่าอุณหภูมิจะเหมือนกับการใช้งานครั้ง ล่าสุดก่อนหยุดทํางาน ดังนั้น ทำความเย็น → ขจัดความซึ้น → ทำความเย็น → ขจัดความซึ้น เป็นโครงการใช้งานที่ไม่สามารถตั้งค่าอัตนมัติได้
• หากตั้งเวลา ON (เปิด) และเวลา OFF (ปิด) เป็นเวลาเดียวกัน เครื่องปรับอากาศ จะทํางานตามตั้งเวลา ON (เปิด) หากมีการตั้งเวลา ON (เปิด) 2 ครั้งในเวลาเดียวกัน เครื่องปรับอากาศจะทํางานตามคําลังของจำนวนโปรแกรม
• หากเกิดไฟฟ้าดับ ระหว่างการใช้งานการตั้งเวลา WEEKLY หรือเบรกเกอร์ตัดเวลาภายในเครื่องปรับอากาศจะผิดไป (ดูหน้า 8 “ฟังก์ชั่นการเริ่มต้นทํางานใหม่ โดยอัตโนมติ”) ในกรณีเซนนี้ โพตั้งเวลาหลักจะเตือนโดยกะพริบ จึงต้องดำเนิน การตั้งเวลาและวันให้ตรงกัน (ดูหน้า 2 “การเตรียมพร้อมรีโมย制成 revolution”)
• ไม่สามารถใช้งานการตั้งเวลา WEEKLY พร้อมกับการตั้งเวลาื่น ๆ ได้ หากต้องการให้เครื่องทํางานการตั้งเวลา WEEKLY หลังจากที่ใช้การตั้งเวลา ON/OFF (เปิด/ปิด),โปรแกรมตั้งเวลา หรือการตั้งเวลา SLEEP (หลับ) ขณะที่การ ตั้งเวลา WEEKLY ทํางานอยู่ ต้องทําการเปิดใช้งานการตั้งเวลา WEEKLY อิกครั้ง

การตั้งเวลา WEEKLY (สัปดาห์) ชั้นตอนแรกคือ ①\~③ ในหน้า 6 สำหรับการตั้งเวลา ON/OFF (เปิด/ปิด)

4 เลือกเลขโปรแกรมและวันที่ โดยใช้ปุ่ม SELECT (เลือก)

กดปุ่ม NEXT (ถัดไป) เมื่อเลขโปรแกรมและวันที่ต้องการตั้งค่าจะพริบชิ้นมา

5 ใช้ปุ่ม SELECT (เลือก) เลือกโหมดการทํางาน (ตั้งเวลา ON (เปิด), ตั้งเวลา OFF (ปิด) หรือไม่มีการตั้งเวลา)

การใช้งานโดยไม่มีการตั้งเวลา

1. กดปุ่ม NEXT เพื่อกลับไปยังชั้นตอนที่ 4 และกำหนดการตั้งค่าถัดไป
2. กดปุ่ม SEND (ส่ง) เพื่อสิ้นสุด

กดปุ่ม NEXT

6 กตปุ่ม SELECT เพื่อตั้งค่าเวลา ON (เปิด) หรือเวลา OFF (ปิด) ที่ต้องการ ถ้าเลือก OFF (ปิด) ในชั้นตอนที่ 5 ____

1. กดปุ่ม NEXT เพื่อกลับไปยังขั้นตอนที่ 4 และกําหนดการตั้งค่าถัดไป
2. กตบุ่ม SEND

กดปุ่ม NEXT

7 กตปุ่ม SELECT เพื่อตั้งค่าอุณหภูมิ

หากต้องการไปยังการตั้งค่าถัดไป กดปุ่ม NEXT กลับไปชั้นตอนที่ 4 และ กำหนดการตั้งค่าถัดไป

8 กตปุ่ม SEND เพื่อลิ้นสุดการตั้งค่า

หากต้องการยกเลิกกลางตัน ให้กดที่ปุ่ม TIMER SETTING (การตั้งค่าเวลา) แทนปุ่ม SEND

หมายเหตุ:

• เมื่อต้องการยกเลิกการตั้งเวลา WEEKLY เลอก ไม่ ในการดำเนินการตั้งค่า ขั้นตอนที่ 5 ในการตั้งค่าเวลา WEEKLY
• หากต้องการกลับไปขั้นตอนก่อนนี้ กตปุ่ม BACK (ย้อนกลับ) เพื่อย้อนกลับไปยังขั้นตอนก่อนนี้
• กตปุ่ม SEND เมื่อต้องการปิดเครื่องหลัก หากกดในระยะที่ไกลจากเครื่องหลัก สัญญาณอาจลงใบได้ไม่ดี และการตั้งค่าอาจไม่เป็นไปตามที่กำหนด
• ทําชั้นในชั้นตอนที่ 1 - 3 เพื่อเข้าใบยังโหมดการตั้งค่าเวลา WEEKLY แล้วจึงใช้ปุ่ม SELECT เพื่อหาการตั้งค่าเวลา WEEKLY ตามคําสั่งที่แสดงในชั้นตอนที่ 4 เพื่อตรวจสอบตารางเวลา
• กดปุ่ม WEEKLY ขณะที่แสดง WEEKLY อยู่บนหน้าจอ เพื่อยกเลิกการตั้งค่าเวลา WEEKLY (ตัวแสดงหายโป)

ฟังก์ชั่นนี้ช่วยควบคุมการตั้งค่าอุณหภูมิเมื่อไม่มีคนอยู่ในห้อง เพื่อหลีกเลี่ยงการสิ้น เปลืองไฟฟ้า โปรแกรมประหยัดพลังงานจะมาพร้อมกับเครื่องที่ซื้อใหม่

1 กดปุ่ม SENSOR (เซ็นเซอร์) เพื่อเปิดใช้งานโปรแกรมประหยัดพลังงาน ENERGY SAVING ตัวแสดงจะกะพริบขึ้นบนหน้าเจอรีโมทคอนโทรล
2 กตปุ่ม SENSOR (เซ็นเซอร์) อีกครั้ง เพื่อบิดใช้งานโปรแกรมประหยัดพลังงาน ENERGY SAVING ตัวแลดงจะกะพริบชั้นบนหน้าJOรีโมทคอนโทรศัล

เกี่ยวกับการทำงานแบบประหยัดพลังงาน

หากไม่มีคนเข้ามาในห้องประมาณ 20 นาที อุณหภูมิที่ตั้งไว้จะฉูกควบคุมโดยอัตโนมัติ (หากมีคนกลับเข้ามาในห้อง เช่นเซอร์ตรวจสอบอุณหภูมิ ความร้อนและการเคลื่อนไหว เพื่อตรวจจับหาตําแหน่งของมนุษย์ จะกลับใบทํางานตามค่าที่ตั้งไว้แต่เต็มโดยอัตโนมัติ

โหมดการใช้งาน	รายละเอียดการใช้งาน(หากไม่มีคนอยู่ในห้องช่วงหนึ่ง)
COOL/DRY(ทําความเย็น/ขจัดความซึ้น)	อุณหภูมิที่ต้องไว้จะเพิ่มขึ้นโดยประมาณสูงสุด 2°C.
AUTO (ออกได้)	ชื่งจะเริ่มทํางานฟังก์ชั่น Propertyดพลังงานอัตโนมัตโนโหมดที่เลือกไว้(ทําความเย็น/ขจัดความซึ้น)

- เมื่อใช้งานร่วมกับการตั้งเวลา SLEEP (หลับ) (หน้า 6) เครื่องจะทำงานการตั้งเวลา SLEEP ก่อน

- ระยะการใช้งานตั้งนี้ มุม 90° แนวติ่ง (มุมมองด้านช้าง)

มุม 100° แนวนอน (มุมมองต้านบน)

ฟังก์ชั่นประหยัดพลังงานอาจจะไม่ทำงาน หากอุณหภูมิภายในห้องแตกต่างจากอุณหภูมิที่ ตั้งค่าไว้ เช่น หลังจากที่เร็มทำงานทันที

เกี่ยวกับเช็นเซอร์ตรวจสอบอุณหภูมิความร้อนและการเคลื่อนไหวเพื่อตรวจจับหาたำแหน่งของมนุษย์

• รายละเอียดเกี่ยวกับการตรวจสอบจับของเซ็นเซอร์ตรวจสอบของอุณหภูมิ ความร้อนและการเคลื่อนไหวเพื่อตรวจสอบจับหาตําแหน่งของมนุษย์
• เซ็นเซอร์ตรวจสอบอุณหภูมิ โดยการตรวจจับการเคลื่อนไหวเพื่อตรวจหา ตําแหน่งของมนุษย์

ข้อสังเกต

- เนื่องจากเซ็นเซอร์ตรวจสอบอุณหภูมิ ความร้อนและการเคลื่อนไหวเพื่อตรวจจับหาตําแหน่งของมนุษย์ ตรวจจับโดยแสงอินฟ้าเรด ซึ่งบางครั้งอาจทําให้การตรวจจับผิดพลาด

สถานการณ์ที่เซ็นเซอร์อาจจะตรวจจับผิดพลาดแม่ไม่มีคนอยู่ภายในห้องเลย ก็ตาม

- เมื่อคุณหภูมิสูงและแตกต่างระหว่างคุณหภูมิร่างกายมนุษย์เพียงเล็กน้อย (เช่นในฤคร้อนที่อุณหภูมิอยู่ที่ 30℃ ชั้นไป)

เมื่อมีคนอยู่ภายในห้อง แต่ไม่ได้เคลื่อนไหวเป็นเวลานาน

- เมื่อมีคนอยู่ด้านหลังโซฟ่า หรือเฟอร์นิเจอร์อื่นๆ กระจกหรือในสถานการณ์ที่ คล้ายกัน

- เมื่อมีคนสามเลือผ้าที่หนamaก แล้วหันหลังให้กับเช็นเซอร์

สถานการณ์ที่เซ็นเซอร์อาจจะตรวจจับผิดพลาดแม้มีผืนอยู่ภายในห้องเลย

ก็ตาม

- เมื่อสุนัชหรือแมว เคลี่อนไหวไปรอบๆ ห้อง

- เมื่อมีลมพัดผ้าม่านหรือต้นไม่ให้ขยับ

- เมื่อเครื่องทำความร้อน เครื่องทำความซึ้นหรือเครื่องใช้ไฟฟ้าอื่นๆ เช่น พัดลม ไฟฟ้าทำงาน

ซ้อมูลทั่วไปเกี่ยวกับการดำเนินการ

ฟังก์ชั่นการเริ่มต้นทำงานใหม่โดยอัดโนมัติ

หากไฟฟ้าขัดช้อง เช่น ไฟดับ เครื่องปรับอากาศอาจารจะหยุดทำงานทันที แต่จะเริ่มต้นทำงานใหม่อีกครั้งอัตโนมัติ และทำงานตามการใช้งานก่อนหน้าเมื่อไฟฟ้ากลับมาใช่ได้

หากไฟฟ้าชัดช่องหลังจากที่ได้ตั้งเวลาแล้ว การนับลอยหลังของการตั้งเวลาจะ ถูกตั้งค่าใหม่

หลังจากไฟฟ้ากลับคืนมา ตัวแสดง TIMER (ตั้งเวลา) ที่เครื่องภายในอาคาร จะกะพริบเตือนให้ทราบว่าการตั้งเวลามีข้อผิดพลาด ในกรณีนี้ ให้ตั้งเวลาใหม่ตามต้องการ

การทำงานผิดปกติที่มีสาเหตุมาจากอุปกรณ์ไฟฟ้าอื่น:

การใช้เครื่องใช้ไฟฟ้าอื่น เช่น ที่โกนหนวดไฟฟ้า หรือมีการใช้อุปกรณ์ส่งสัญญาณวิทยุ ไรสายอยู่ในบริเวณใกล้เคียง อาจทำให้เครื่องปรับอากาศทางงานผิดปกติได้ หากประสบปัญหา เช่น ทํางานผิดปกติ ให้ปิดเบรกเกอร์วงจรก่อน จากนั้นให้เปิดอีก ครั้ง แล้วกลับเข้าสู่การทางงานโดยใช้รีโมตนเอง workflow

ช่วงระยะอุณหภูมิและความชื่น

ช่วงที่เหมาะสมของอุณหภูมิและความชั้น มีรายละเอียดตั้งนี้:

COOL/DRY (ทําความเย็น/ซจัดความชั้น) ถุณหภูมิภายใน ประมาณ 18 °C ถึง 32 °C
	ความชื่นภายใน ต่ํากว่า 80% โดยประมาณ
	หากใช้งานเครื่องปรับอากาศต่อเนื่องหลายชั่วโมง น้ําอาจเกิดการ ด้วยแน่นเป็นหยตน้ํา

หากใช้งานอยู่ภายใต้อุณหภูมิ์ที่สูงกว่าที่กําหนด ระบบป้องกันวงจรจะทํางานโดยยัตโนมัติ เพื่อหยุดการทํางาน หากใช้งานอยู่ภายใต้อุณหภูมิ์ที่ตํากว่าที่กําหนด ตัวแลกเปลี่ยนความร้อนอาจเป็นน้ําแข็ง ทําให้เกิดน้ํารั่วไหลหรือความผิดปกติอื่น ๆ • ไมควรใช้เครื่องปรับอากาศเพื่อวัตถุประสงค์อื่นนอกเหนือจากการทําความเย็น/ซจัดความซึ้น หรือพัดลม

ช้อควรระวัง

!

• ก่อนทำความสะอาดผลิตภัณฑ์นี้ ควรแน่ใจว่าได้ปิดเครื่องและตัดแหล่งจ่ายไฟทั้งหมด
• ก่อนเริ่มใช้งาน ควรแน่ใจว่าช่องสมดูดอากาศปิดสนิทแล้ว หากช่องสมดูดอากาศปิดไม่สนิท อารงมีผลต่อการทำงานที่ถูกต้องหรือต่อประสิทธิภาพของเครื่องปรับอากาศใต้

(no text)

• อย่าล้มผัตราครีบอะลูมิเนียมของตัวแลกเปลี่ยนความร้อนภายใน ตัวผลิตภัณฑ์ เพื่อหลักเลี่ยงการได้รับบาดเจ็บเมื่อคุณติดตั้งหรือช่อมบํารุงเครื่อง
• ไม่ควรฉีดสเปรย์ Sp่าแมลงหรือสเปรย์ฉีดผมเช้าไปในเครื่องปรับอากาศ
• ไม่ควรยืนอยู่บนพื้นที่ลื่น ไม่万平方米อ หรือพื้นผิวที่ไม่มั่นคง ขณะที่ทำการซ่อมบํารุงเครื่อง

การดูแลรักษาในแต่ละวัน

เมื่อทำความสะอาดตัวเครื่องภายในอาคาร ควรระวังดังนี้:

• ห้ามใช้น้ำที่ร้อนกว่า 40 ℃
• ท้ามใช้อุปกรณ์ทำความสะอาดที่มีฤทธิ์กัดกร่อน สารระเหยเร็ว เช่น น้ํามันเบนชิน หรือหินเนอร์
• เซ็ดด้วยผ้านุ่มเบาฯ

การทำความสะอาดช่องลมทางเข้า

1 เปิดช่องลมทางเข้าตามทิศทางลูกศร a ค่อยๆ กดเพลาย็ดทั้งต้านช้ายและด้าน ขวาของช่องลมทางเข้าต้นออก b เอดช่องลมทางเข้าตามทิศทางลูกศร c

2 ต่อยๆ ล้างช่องลมทางเข้าด้วยน้ำสะอาดหรือเช็ดด้วยผ้านุ่มซุบน้ำอุ่นจากนั้นเช็ดให้ด้วยผ้านุ่มแห้ง
3 ขณะที่ถือช่องสมทางเข้าไว้ในแนวนอน ตั้งเพลายด้านช้ายและขวาเข้ากับบล็อก หมอน ที่ด้านบนสุดของ变换 a ไส่เพลายดจนได้ยินเสียงติดสนิท เพื่อให้นใจ ว่าเพลายดแต่ละตัวแน่นแล้ว

จากนั้นปิดช่องลมทางเข้า
b

4 กดตําแหน่งทั้ง 4 ที่อยู่บนช่องลมทางเข้า เพื่อปิดช่องลมให้สนิท

Simple line drawing of a curved object with arrows indicating direction, no text or symbols present

การทำความสะอาดแผ่นกรองอากาศ

ควรทำความสะอาดแผ่นกรองอากาศอยู่เสมอเพื่อป้องกันไม่ให้ประสิทธิภาพในการทำงานของผลิตภัณฑ์ลดลง

การใช้แผ่นกรองอากาศที่มีฝุ่นอุดต้นจะลดประสิทธิภาพของผลิตภัณฑ์ รวมทั้งอาจลดแรง ลม หรืออาจทำให้เสียงรบกวนจากการทำงานเพิ่มขึ้นได้

ทำความสะอาดแผ่นกรองอากาศทุกๆ 2 สัปดาห์ ตามการใช้งานปกติ

1 เปิดช่องลมทางเข้า
(ดูที่ ชั้นตอนที่ 1 ใน “การทำความสะอาดช่องลมทางเข้า”)
2 ขณะที่ถือช่องลมทางเข้าไว้ในมือ ดึงตัวย์ด a ของแผ่นกรองอากาศตามทิศทางลูกศรและยอดตะขอหั้ง 2 ตัวออก b.

จากนั้นดึงแผ่นกรองออกโดยเลื่อนลงเบาฯ
C

3 ตัวยืดแผ่นกรองอากาศและแผ่นกรองอากาศติดกันอยู่ที่ต้านหลังของแผ่นกรองอากาศ อดทั้งหมดออกจากแผ่นกรองอากาศโดยปลดล็อกมุมตัวยืดแต่ละมุม

d

4 ดูดฝุ่นออกด้วยเครื่องดูดฝุ่น หรือล้างแผ่นกรองก็ได้ หากล้างแผ่นกรอง ควรล้างด้วยน้ํายาล้าที่มีฤทธิ์เป็นกลางและน้ําอุ่น หลังจากล้างแผ่นกรองจนสะอาดแล้ว ฝึ่งไว้ในที่ร่วมจนแห้งสนิทก่อนติดตั้งแผ่น กรองกลับเข้าตําแหน่งเดิม
5 ใส่แผ่นกรองอากาศและตัวยืดเช้าไปที่แผ่นกรองอากาศแต่ละตัว
6 ติดแผ่นกรองอากาศโดยจัดวางตําแหน่งทั้งสองด้านกับแพงด้านหน้าและต้นให้ ติดกันให้สนิท

หมายเหตุ:

ควรแน่ใจว่าที่เกี่ยวทั้ง 2 ตัว แนบสนิทกับร่องนำที่อยู่บนผาเปิดแล้ว

7 ปิดช่องลมทางเข้าให้แน่น

(ดูที่ ขั้นตอนที่ 4 ใน “การทำความสะอาดช่องลมทางเข้า”)

การเปลี่ยนแผ่นกรองอากาศ

1 ตอดแผ่นกรองอากาศออก (ดูที่ ชั้นตอนที่ 1 และ 2 ใน "การทําความสะอาดแผ่นกรองอากาศ")
2 คลายตะขอ 2 ตัว a ของตัวยืดและหันกลับด้านตามทิศทางลูกศร b อดแผ่นกรองอากาศที่สกปรกออกมา c

หมายเหตุ:
แผ่นทำความสะอาดอากาศติดอยู่กับแผ่นกรองอากาศแต่ละตัว

3 ติดแผ่นทำความสะอาดอากาศใหม่หรือช่อมบํารงแล้ว d เข้ากับตัวยื้อ แผ่นทำความสะอาดอากาศใหม่สามารถติดได้ทั้งตัวยืดด้านขวาและช้าย

4 ติดตะขอทั้ง 2 ตัวที่ตัวยืด e เซ้ากับแผ่นกรองอากาศให้แน่น

5 ติดตั้งแผ่นกรองอากาศกลับเข้าโปใหม่ (ดูที่ ขันตอนที่ 6 ใน “การทำความสะอาดแผ่นกรองอากาศ”)
6 ปิดช่องลมทางเข้าให้แน่น (ดูที่ ขั้นตอนที่ 4 ใน “การทำความสะอาดช่องลมทางเข้า” ในหน้า 9)

ตามที่มีแผ่นทำความสะอาดที่ใช้กับผลิตภัณฑ์นี้อยู่ 2 ประเภท เมื่อทำการเปลี่ยน ควรชี้อตามประเภทที่ระบุ่ใช้กับผลิตภัณฑ์นี้

แผ่นกรองอากาศ Apple-catechin UTR-FA16

แผ่นกรองอากาศ Apple-catechin ใช้ไฟฟ้าสถิตในการทำความสะอาดอนุภาคเล็ก และฝุ่นและองในอากาศ เช่น คว้นบุหรี่และะอองเสรสตอกไม้ ที่มีขนาดเล็ก ไม่ สามารถมองเห็นได้

• แผ่นกรองอากาศนี้ เป็นแบบใช้แล้วทั้ง ไม่ควรนำล้างหรือใช้ซ้ําอีก
• หลังจากเปิดห่อบรรจุแล้ว ให้ใช้งานทันที่ หากเปิดห่อบรรจุทั้งไว้ อาจทำให้ประสิทธิภาพในการทำความสะอาดลดลง
  -เปลี่ยนแผ่นกรองอากาศทุกๆ 3 สัปดาห์ ตามการใช้งานปกติ
• การตั้งค่าความเร็วพัดลมให้สูง จะช่วยให้ทำความสะอาดอากาศได้ดียิ่งขึ้น

แผ่นกรองอากาศ Ion deodorization UTR-FA16-2

(สีฟ้าอ่อน 1 แผ่น)

แผ่นกรองอากาศ Ion deodorization มีพลังในการชัดกลิ่นโม่พึงประสงค์ โดยใช้ออกซีไตซ์ และลดผลกระทบจากไอออนที่สร้างโดยอนุภาคเชรามิกขนาดเล็ก

• ช่อมบํารุงตัวขจัดกลิ่น โดยการทำความสะอาดทุกๆ 3 เดือน ตามขั้นตอนตั้งนี้ :

• ถอดแผ่นกรองอากาศออก

• จีดแผ่นกรองอากาศด้วยน้ำร้อนจนกว่าผิวหน้าจะเปียกทั้งหมด

• ค่อยๆ ล้างแผ่นกรองอากาศต้วยสนุ่ย่อน ไม่ควรล้างด้วยการบิดหรือขยำ เพื่อหลักเลี่ยงการทำให้ตัวขจัดกลิ่นเสียหาย

• ล้างออกด้วยน้ำสะอาด

• ฝั่งแวดดให้แห้ง
• ติดตั้งแผ่นกรองอากาศกลับเข้าโปในตัวเครื่องภายใน
  เปลี่ยนแผ่นกรองอากาศทุกๆ 3 สัปดาห์ ตามการใช้งานปกติ

หลังจากไม่ได้ใช้งานเครื่องเป็นเวลานาน

หากบิดเครื่องไว้นาน 1 เดือนขึ้นไป ควรใช้งานในโหมด FAN (พัตลม) ก่อนประมาณ ครึ่งวันเพื่อเป่าชิ้นส่วนที่อยู่ภายในเครื่องให้แห้งสนิทแล้วจึงใช้งานตามปกติ

การตรวจสอบเพิ่มเติม

หลังการใช้งานมาเป็นระยะเวลานาน ผุ่นที่สะสมอยู่ในเครื่องปรับอากาศอาจลด ประสิทธิภาพการทำงานของผลิตภัณฑ์ได้ แม้ว่าจะทำการบํารุงรักษาเครื่องตามขั้นตอน การดูแลรักษาในแต่ละวัน หรือตามขั้นตอนการทำความสะอาดตามที่อธิบายไว้ในคู่มือ ฉบับนี้แจล้๊ก็ตาม

ในกรณีนี้ ควรทำการตรวจสอบผลิตภัณฑ์

หากต้องการรายละเอียดเพิ่มเติม ควรปรึกษาเจ้าหน้าที่ช่อมบำรุงที่ได้รับอนุญาต

คําเดือน

หากเกิดเหตุการณ์เหล่านี้ ให้หยุดการใช้งานเครื่องปรับอากาศพันที่ และปลดแหล่งจ่ายไฟฟังหมดออกด้วยการปิดเบรกเกอร์ไฟฟ้าหรือ อดปลถักไฟออก โปรดปรึกษา เจ้าหน้าที่ชื่อมบํารุงที่ได้วรับอนุญาต

หากเครื่องยังต่อเข้ากับแหล่งจ่ายไฟอยู่ เครื่องจะยังไม่ลูกตัดจากแหล่งจ่ายไฟถึงแม้ว่าจะปิดเครื่องแล้วก็ตาม

• เครื่องมีกลิ่นใหม่และมีควันออกมา
• มีน้ำรั่วไหลออกมาจากตัวเครื่อง

อาการเหล่านี้ ไม่ได้แลดงว่าผลิตภัณฑ์ผิดปกติ แต่เป็นฟังก์ชั่นปกติหรือเป็นลักษณะของผลิตภัณฑ์นี้

อาการ สาเหตุ ดูหน้า
หลังจากรีสตาร์ทแล้ว เครื่องไม่ทํางานทั้นที่	เพื่อป้องกันไม่ให้ฟิวส์ขาด คอมเพราะเซอร์จะหยุดทํางานระหว่างที่ระบบป้องกันวงจรทํางานประมาณ 3 นาที หลังจาก OFF→ON (ปิด→เปิด) การทํางานของแหล่งจ่ายไฟ	-
มีเสียงดัง	ระหว่างทํางานหรือหลังจากที่หยุดการใช้งานเครื่องปรับอากาศทันที อาจได้ยินเสียงน้ํายาแอร์ไหล และมักษะมีเสียงประมาณ 2-3 นาที หลังจากเครื่องเริ่มทํางาน	-
	ในระหว่างที่เครื่องทํางาน อาจได้เสียงสั่นเบาๆ ซึ่งเกิดจากการขยายและการทดสอบด้านหน้าอันเนื่องมาจาก การเปลี่ยนแปลงของอุณหภูมิ
มีกลิ่นออกมาจากเครื่อง	กลิ่นต่างๆ เกิดขึ้นจากสิ่งทอภายในเฟอร์นิเจอร์หรือควันบุหรีดูดซืมเข้าไปในเครื่องปรับอากาศอาจถูกปล่อยออกมา	-
มีหมอกหรือไอน้ําออกมาจากเครื่อง	ในโหมด COOL (ทําความเย็น) หรือ DRY (ขจัดความชั้น) อาจเห็นหมอกบางๆ ออกมาจากเครื่อง ซึ่งเกิดจากการควบแน่นที่ ก่อตัวขึ้นในกระบวนการทําความเย็นที่เกิดขึ้นทันที	-
มีสมอกมาน้อยหรือไม่มีเลย	ในโหมด DRY (ขจัดความชั้น) เครื่องภายในอาคารจะทํางานด้วยความเร็วพัตลมต่ํา เพื่อปรับความชั้นภายในห้อง และ อาจหยุดทํางานเป็นระยะๆ	-
	เมื่อตั้งค่าความเร็วพัตลมเป็น “เงียบ” พัดลมจะหมุนด้วยความเร็วต่ําก และลมจะลดน้อยลง	-
	ในโหมด COOL (ทําความเย็น) พัดลมของตัวเครื่องภายในอาจหยุดทํางานเมื่อตัวเครื่องภายนอกหยุดทํางานแล้ว	4
	เมื่อทํางานการตรวจสอบในโหมด AUTO (ออโต) พัดลมจะหมุนด้วยความเร็วต่ํามาก	-

ก่อนขอรับคำปรึกษาหรือทำการช่อมบํารุง ควรแก้ไขปัญหาโดยทำการตรวจสอบดังนี้:

อาการ การวิเคราะห์อาการ ดูหน้า
ไม่ทํางานใดๆ □ ปิดเบรกเกอร์วงจรหรือไม่?□ เกิดไฟฟ้าชัดข้องหรือไม่?□ พิวล์ขาดหรือเบรกเกอร์วงจรสับลงหรือไม่?	-
□ มีการใช้งานการตั้งเวลาไว้หรือไม่? 6
ประสิทธิภาพการทําความเย็นหรือทําความร้อนไม่ตี	□ แผ่นกรองอากาศตกปรกหรือไม่? 9
	□ ช่องลมดูดอากาศหรือช่องอากาศออกอุดตันหรือไม่? -
	□ ปรับอุณหภูมิห้องได้เหมาะสมแล้วหรือไม่? 4
	□ เปิดหน้าต่างหรือประตูไว้หรือไม่?□ มีแสงแตกจ้าหรือมีแสงแตกส่องเข้ามาในห้องโดยตรงขณะกําลังทําความเย็นหรือไม่?□ มีเครื่องทําความร้อนหรือคอมพิวเตอร์อยู่ภายในห้อง หรือมีคนอยู่ภายในห้องจํานวนมากหรือไม่?
	□ ตั้งความเร็วพัตลมไว้ที่ “เงียบ”หรือไม่มีอตั้งความเร็วพัตลมไว้ที่ “เงียบ” จะทําให้เสียงรบกวนลดลงและเครื่องปรับอากาศอาจทํางานซ้าลง หากกระแสลมไม่เป็นไปตามที่คุณต้องการ ตั้งความเร็วพัตลมไว้ที่ “LOW” (ต่ํา) หรือเร็วกว่านั้น
	□ ตั้งค่าใช้งานโหมดลดเสียงตัวเครื่องภายนอกไว้หรือไม่ 5
เครื่องทํางานแตกต่างจากการตั้งค่าของรีโมทคอนโทรล	□ แบตเตอรี่ของรีโมทคอนโทรลหมดหรือไม่?□ ใส่แบตเตอรี่ของรีโมทคอนโทรลถูกต้องหรือไม่?

หยุดการทำงานโดยทันที่แล้วปิดเบรกเกอร์ไฟฟ้า หากเกิดเหตุดังนี้ จากนั้นให้ปรึกษาเจ้าหน้าที่ช่อมบํารุงที่ได้รับอนุญาต

• หากปัญหายังคงเกิดชื่นแม้ว่าจะทำการตรวจสอบและวิเคราะห์อาการตามข้างต้นแล้ว
• ตัวแสดง OPERATION (การทำงาน) และ TIMER (ตั้งเวลา) กรพริบในขณะที่ตัวแสดง ECONOMY (ประหยัด) กรพริบอย่างเร็ว
