BRUGSANVISNING Trigger Link Thermex
- Denne enhed er kun beregnet til brug i private hjem, hvis den benyttes til andre formål bortfalder reklamationsretten.
- Al installation skal udføres af en faguddannet tekniker i overensstemmelse med anvisningerne fra Thermex Scandinavia A/S (Thermex) og gældende lovgivning.
- Thermex fraskriver sig ethvert ansvar for skader, der er opstået som følge af forkert installation, montering, brug eller forkerte indstillinger.
F∅R MONTERING/IBRUGTAGNING
- Kontrollér enheden for transportskader, fejl og mangler straks ved modtagelsen.
- Transportskader anmeldes straks ved modtagelse til transportfirma og Thermex.
- Fejl og mangler skal anmeldes til Thermex inden 8 dage efter modtagelsen, og senest inden montering/ibrugtagning.
MONTERING
- Enheden er beregnet til drift ved 230 Volt ±10%\~ 50 HZ ±15% max load 1000 W / 5 A
- Enheden skal altid være tilsluttet jord

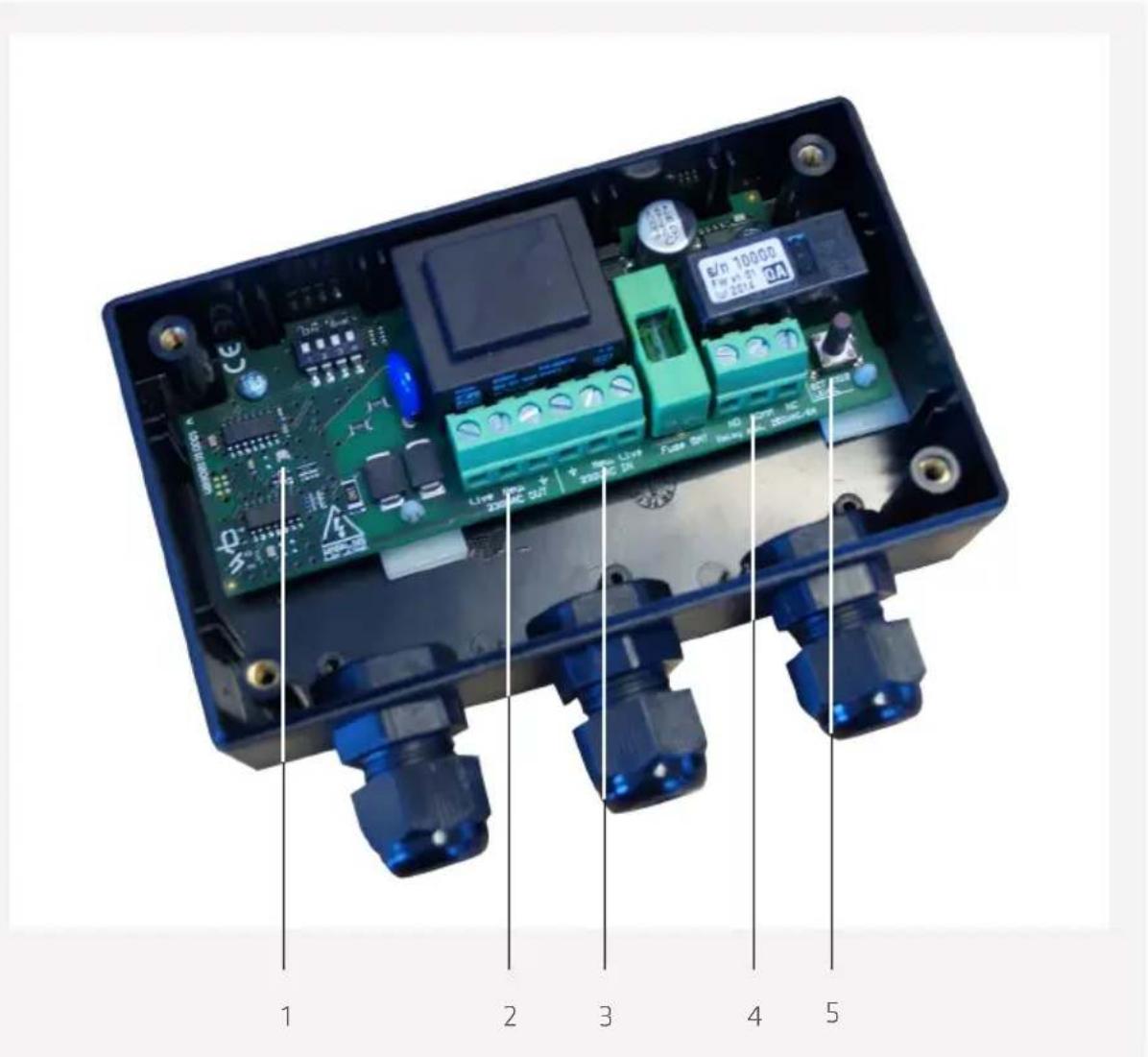

PRODUKTET
Enheden er designet til at kunne trigger på belastninger mellem 2 W og 20 W.
| Trigger Module ON Set-punkt | + 30 % |
| Trigger Module OFF Set-punkt | + 20 % |
Enheden tilsluttes mellem forsyning og emhætte jf. diagram. Den potentialfri kontakt kan både fungere som normally open (NO) eller normally closed (NC) med max belatning 250 VAC / 8 A, alt efter hvilken terminal der anvendes.
Efter tilslutning af Trigger Module aktiveres den funktion der er valgt som belastning for triggerpunktet (f.eks. lys i emhætte). Når funktionen er aktiveret trykkes på knappen "Trigger indstilling", hvorefter modulet går i Setup-mode. Når Trigger Module er i denne tilstand er det vigtigt, at ingen funktioner aktiveres/dekativeres. Initialiseringen tager 5-10 sekunder.
LYSDIODEINDIKATION
| Enhed tilsluttet - relæ ikke aktiveret | |
| Relæ aktiveret | |
| Setup-mode aktiveret |
GENERELL ADVARSEL
- Produktet er beregnet for drift ved 230 Volt ±10%\~ 50 HZ ±15% max load 1000 W / 5 A
- Produktet skal alltid være tilkoblet jord

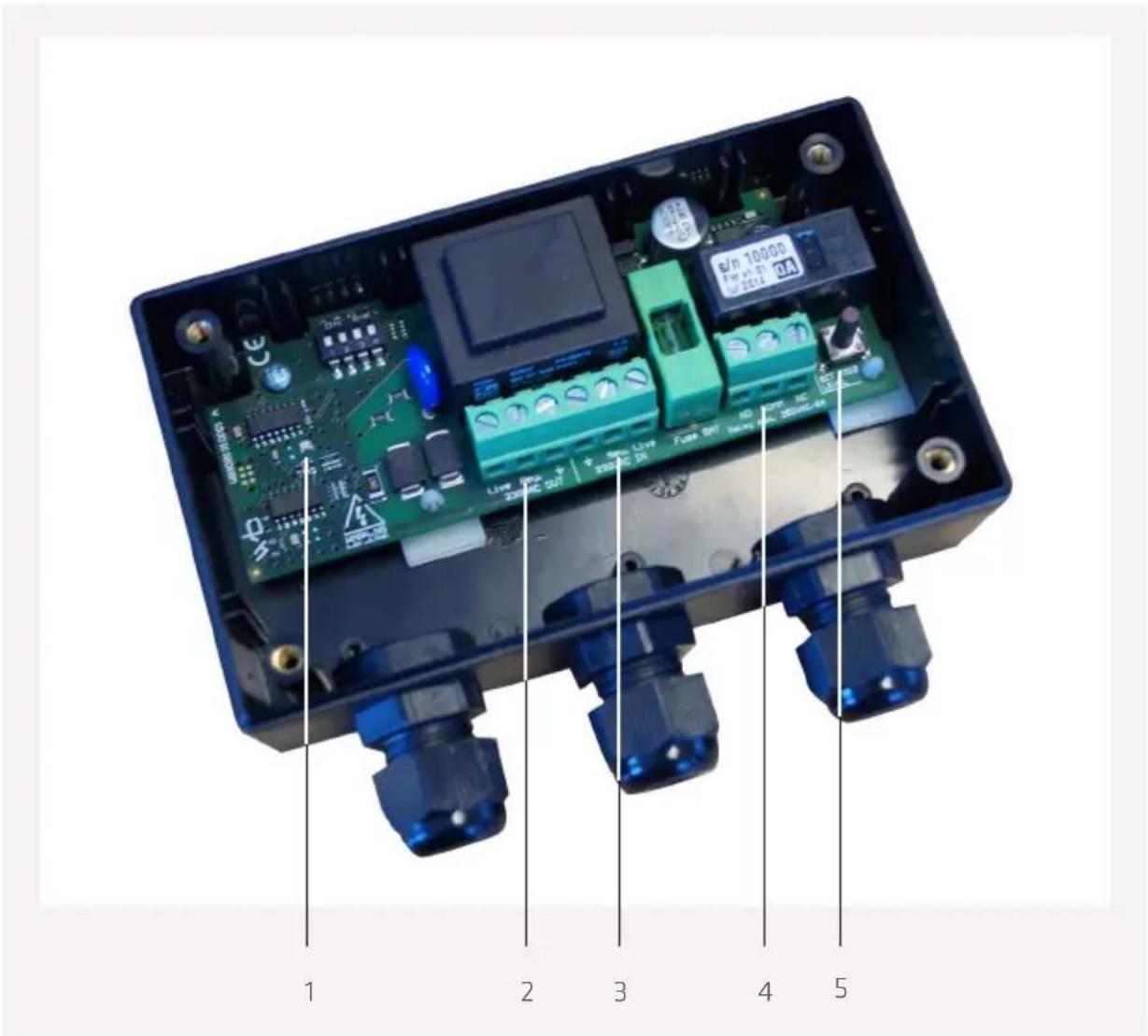

PRODUKTET
| Enhet tilkoblet - relé ikke aktivert | |
| Relé aktivert | |
| Setup-mode aktivert |
VARNINGAR OCH SÄKERHEFÖRESKRIFTER
Farøvej 30 • 9800 Hjørring • Danmark
Tel: +45 98 92 62 33 • Fax: +45 98 92 60 04
info@thermex.dk
www.thermex.dk
THERMEX SCANDINAVIA AS
