BRUGSANVISNING F251-10 70cm Cylinda

Gennemlæs denne betjenings- og monteringsvejledning grundigt, især sikkerhedsforskrifterne, før du installerer og bruger produktet. Gem betjeningsvejledningen til senere brug, eller giv den videre, hvis en anden overtager produktet fra dig.

Afbryd altid strømmen til produktet før rengøring og pleje.

§ Udledning af udgangsluft skal ske i henhold til forskrifter fra respektive myndigheder.

§ Udgangsluften må ikke ledes ind i røgkanaler, som anvendes til udledning af røggas fra f. eks. gaskaminer, brændeovne eller oliefyr m.m.

§ Afstand mellem komfur og produkt skal være mindst 40 cm. Ved gaskomfur øges højden til 65 cm. Hvis gaskomfurets producent anbefaler højere monteringsafstand skal dette respekteres.

§ For at undgå, at der opstår farer, skal faste installationer, udskiftning af ledning eller anden form for tilslutning udføres af en fagligt kyndig person.

§ Det er ikke tilladt at flambere under produktet.

§ Der skal være tilstrækkelig ventilation i rummet, når produktet anvendes sammen med produkter, som anvender anden energi en elektricitet, f. eks. gaskomfur, gasovn, brændeovn, oliefyr, m.m.

§ Produktet kan anvendes af børn fra 8 år, personer med nedsat mental, sensorisk eller fysisk funktion samt personer uden erfaring med og viden om produktet, hvis de informeres om, hvordan produktet skal anvendes.

§ Børn må ikke lege med produktet. Produktet må ikke rengøres eller vedligeholdes af børn uden opsyn.

§ Tilgængelige dele af produktet kan blive varme under madlavning.

§ Risikoen for brandspredning øges, hvis emhætten ikke rengøres som angivet.

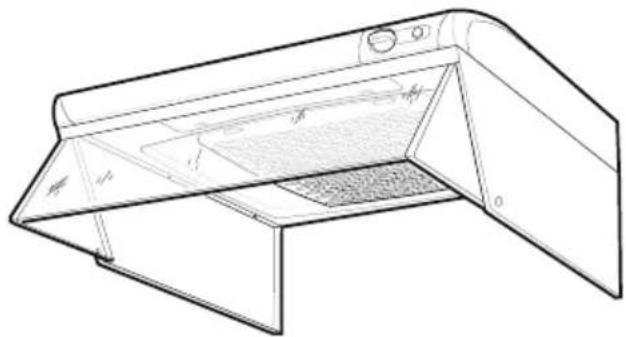

Emhætten er beregnet for montering under, indbygget eller mellem skabe. Emhætten har lysrør og polyesterfilter. Installation, betjening, pleje, vedligeholdelse m.m. fremgår af denne vejledning.

Monteringssæt for tilslutning til udluftningskanal.

Overskab til emhætte (skabshøjde 110 cm).

Beslagsæt.

INSTALLATION

Monteringsdele, skruer for montering m.m. følger med emhætten.

Elektrisk installation

Emhætten leveres med ledning og stik med jordforbindelse for tilslutning til jordforbundet stikkontakt. Stikkontakten skal være tilgængelig efter installationen.

Montering af tilslutningsstuds med spjæld

Fig. 2

Udluftningsudstyret er ved leveringen monteret i emhætten.

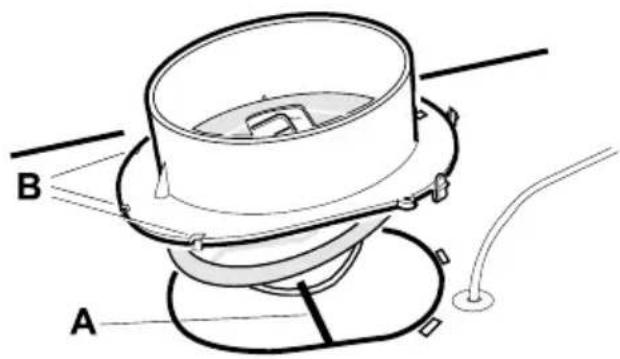

Spjældakslen A placeres i bøjlen under spjældlåget, se Fig. 2. Sørg for, at griberne B kommer under pladens kant, og at delen klikker fast.

Montering

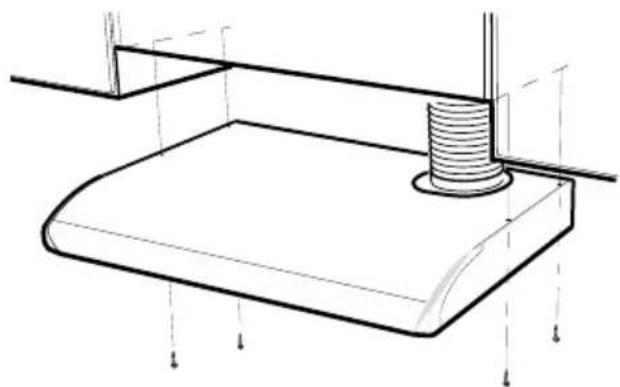

Emhætten kan placeres under eller indbygget i skabsrækken, Fig. 3.

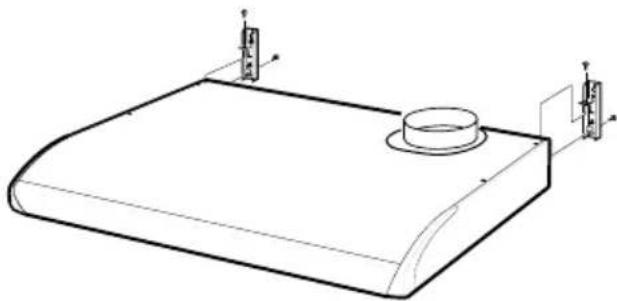

Emhætten kan også monteres med med beslag, som kan købes som tilbehør,

Fig. 4. Tilbehøret leveres med monteringsvejledning.

Tilslutning til udluftningskanal

Tilslut emhætten med rør eller slange ∅125 mm.

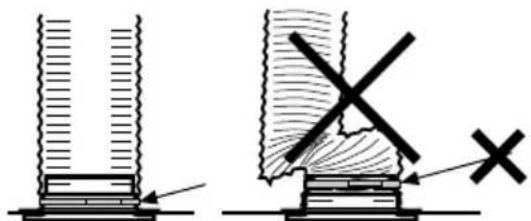

Ved montering med slange skal slangen monteres udstrakt nærmest tilslutningen, Fig. 5.

Justering af frontskærm

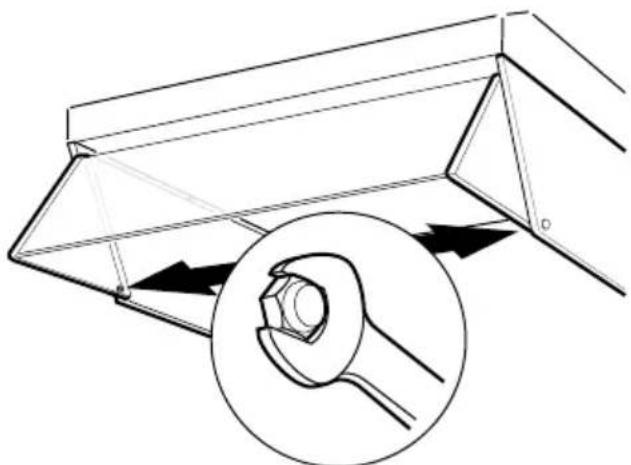

Efter behov kan frontskærmen justeres ved hjælp af møtrikkerne på indersiden af gavlene, Fig. 6.

SPJÆLDINDSTILLING

Grundflow

Fig. 7

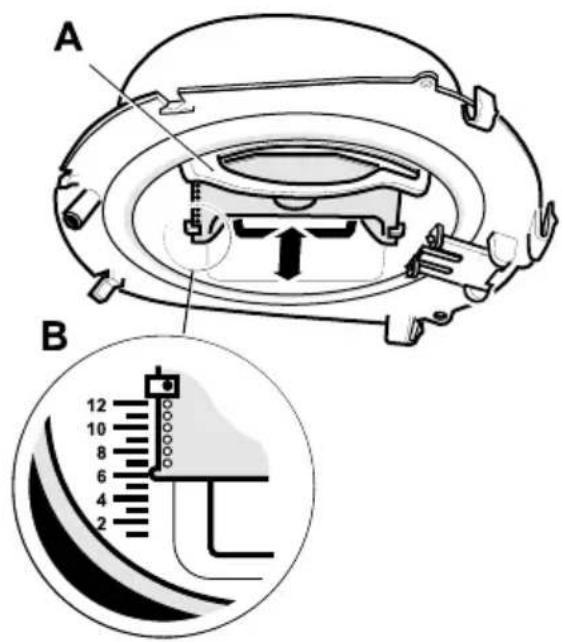

Grundventilationen indstilles ved at placere skydespjældet A i ønsket position som angivet ved marking B, Fig. 7. (Se diagram, side 27.)

Forceret flow

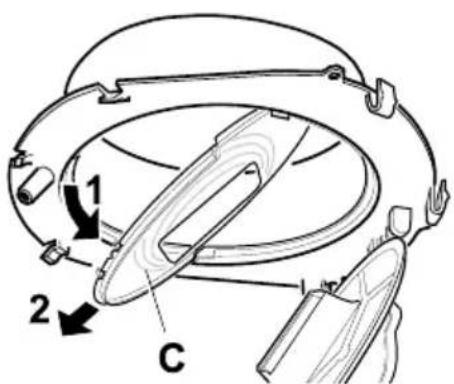

Åbn spjældet og fjern pladen C, .Fig. 8

Fig. 9

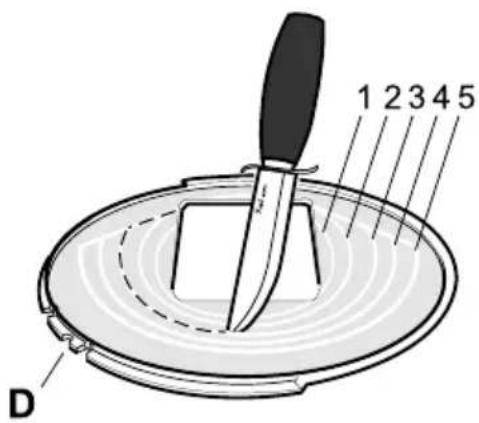

Den tvungne ventilation indstilles ved at udskære et passende antal ringe i pladen, Fig. 9. (Se diagram, side 28.) Sørg for, at styresporet D er i position, när pladen igen sidder på sin plads.

Trykfaldsmåling

Fig. 10

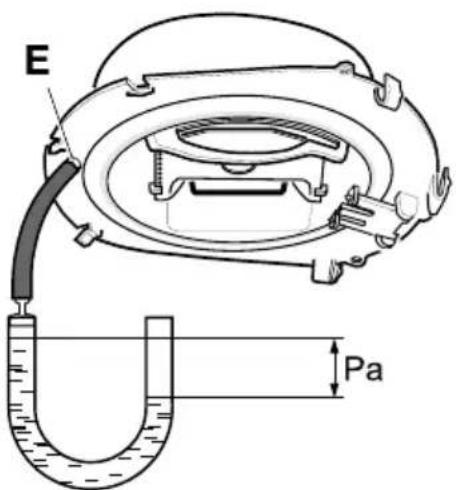

Trykfaldsmåling sker ved at slangen monteres på mpleudgangen E i studsens forside-Fig. 10,

A. Greb for spjæld, B. Trykknap til belysning,

Ved madlavning åbnes spjældet. Spjældet lukker automatisk efter maks. 60 minutter eller ved at dreje grebet til

Lad gerne spjældet være åbent lidt tid før og efter madlavningen for at forhindre spredning af mados i rummet.

PLEJE OG VEDLIGEHOLDELSE

Rengøring

Emhætten tørres af med en fugtig klud og opvaskemiddel. Filteret skal rengøres cirka 2 gange om måneden ved normal brug.

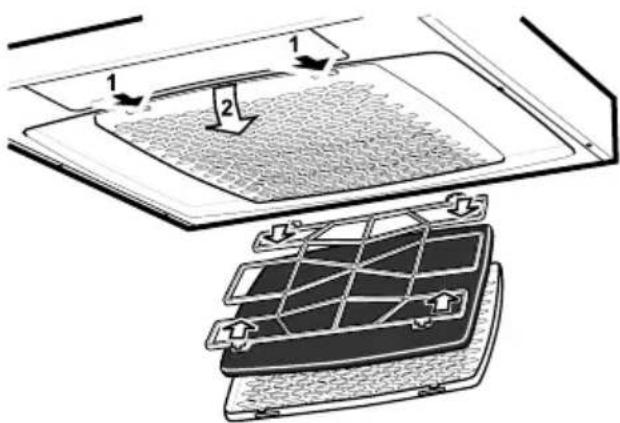

Løsn filterpatronen ved at trykke på låsene på forkanten. Skil filteret ad, og fjern filterdugen ved at løsne filterholderen, Fig. 12. Læg filterklædet og filterkurven løst i varmt vand med opvaskemiddel. Filterpatronen (med filter) kan også vaskes i

opvaskemaskine. Emhætten skal rengøres indvendigt nogle gange årligt. Den skal tørres af indvendigt med en fugtig klud og opvaskemiddel. Sæt filterpatronen tilbage, og skub den op, så den sidder fast i låsene.

Udskiftning af lysrør

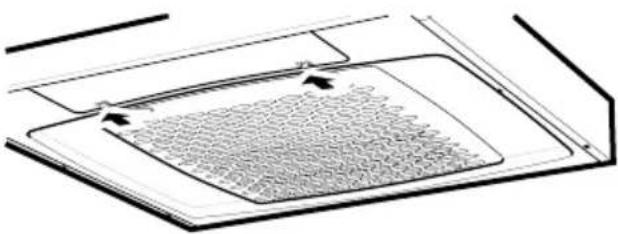

Lampeglasset løsnes ved at trykke låsene i pilens retning, se Fig. 13. Lysrøret kan nu udskiftes.

SERVICE OG GARANTI

Kontroller sikringen. Afprøv alle funktionerne for at se, hvad der ikke fungerer.

Kontakt Frankes serviceafdeling

tlf. [phone]

www.franke.se/service

De kan hjælpe med fejlfinding eller henvise til nærmeste servicefirma for hurtig og god service.

Produktet er omfattet af gældende elektriske direktiver

EMBALLAGE- OG

PRODUKTGENBRUG

Emballagen skal afleveres på nærmeste genbrugsstation til genanvendelse

Symbolet angiver, at produktet ikke må håndteres som husholdningsaffald. Det skal i stedet indleveres til genbrugsstation for genanvendelse af el- og

elektronikkomponenter. Ved at sikre kor- rekt håndtering medvirker du til at forebyg- ge eventuelle negative miljø- og sundhedseffekter, der kan opstå ved bort- skaffelse som almindeligt affald. For yderli- gere oplysninger om genbrug bør du kontakte de lokale myndigheder, renova- tionselskabet eller forretningen hvor varen er købt.

Ved montering av fleksibel kanal, må denne være rett nærmest stussen, Fig. 5.
