BRUGSANVISNING RF396LSIX SMEG

1 Vigtige anvisninger vedr. sikkerheden og miljøet

3.1 Sådan lærer du apparatet godt at kende
3.2 Hovedkomponenter
3.3 Elektronisk styreenhed
3.4 Hovedkontrolpanel

4 Tænding og slukning af apparatet

4.1 Tænding og slukning
4.2 Sådan reguleres temperaturen efter de forskellige behov
4.3 Aktivering af Ice Maker
4.4 Signaler for information og fejl på displayet

5 Indstillinger og særlige funktioner

5.1 Brugertilpasning og indstilling af sprog
5.2 Særlige funktioner, der kan aktiveres gennem menuen
5.3 Menuens grundindstillinger

6 Indvendig udrustning

6.1 Indvendig udrustning (placering, regulering, afmontering)

7 Aktivering og brug af Ice Maker

7.1 Aktivering og brug af Ice Maker
7.2 Vandfilter

8 Belysning

8.1 Belysning

9 Opbevaring af madvarer

9.1 Forslag til en god opbevaring af madvarer ved 0°C
9.2 Forslag til en god opbevaring af frosne madvarer

10 Anbefalede tidsrum for opbevaring af fødevarer

11 Pleje og rengøring

11.1 Pleje og rengøring

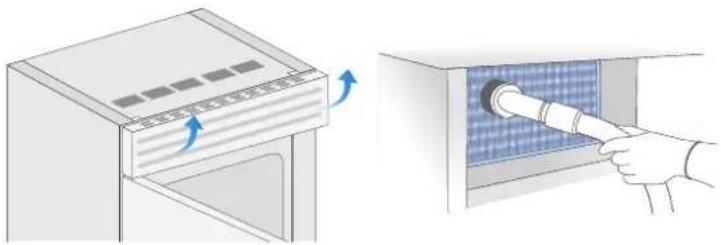

11.2 Rengøring af kondensator
11.3 Indvendig rengøring

12 Guide til afhjælpning af problemer

12.1 Guide til afhjælpning af problemer
12.2 Fejlindikationer, som kan vises på displayet

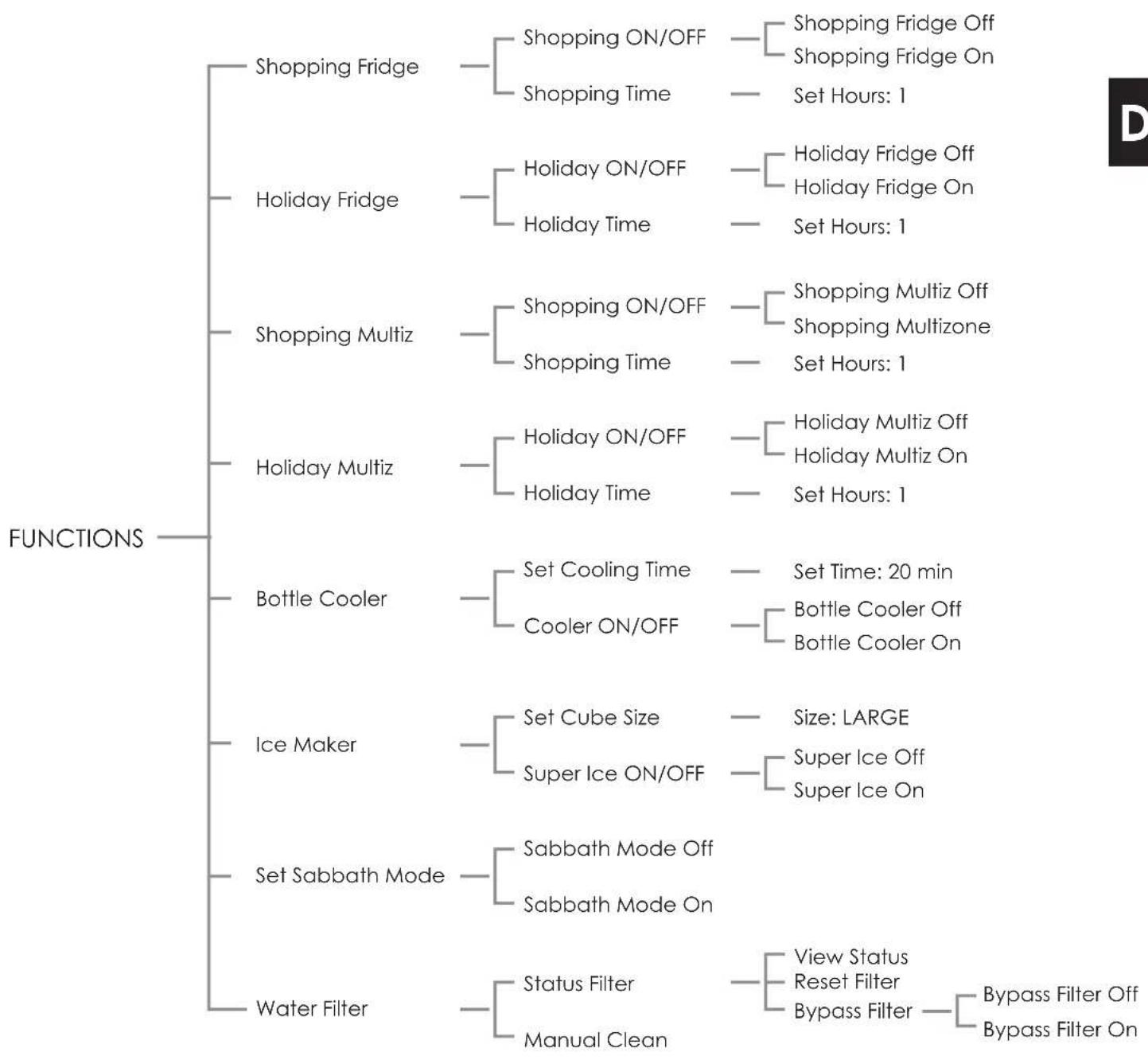

13 Kort over menuen

13.1 Funktioner
13.2 Indstillinger

1 Vigtige anvisninger vedr. sikkerheden og miljøet

1.1 For din sikkerhed

Hvis dette apparat erstatter et allerede eksisterende, som skal adskilles eller bortskaffes, skal man sikre sig at dette ikke bliver en farlig fælde for børn, og fjerne forsyningskablet fra det samt sikre sig at lågen ikke kan lukkes. Anvend samme forsigtighed ved endt driftslevetid på det nye apparat.

■ Dette apparat er udviklet til at afkøle drikkevarer og fødevarer og er beregnet til brug i private husholdninger.

■ Apparatet skal installeres i henhold til den angivne instruktioner i installationsguiden, og særligt skal apparatets ventilationsåbninger holdes frie for hindringer. Dette gælder også ved indbygning.

■ Apparatet er forsynet med et belysningssystem med koncentreret lys via LED-pærer. Se ikke ind i pærerne, når de er tændte, for at undgå mulige synsskader.

Denne anvisning er også anført på mærkatet, som sidder inde i køleskabets låge.

Når fryseren er i drift, må man ikke berøre de indvendige ståloverflader med fugtige eller våde hænder, da huden kan hænge fast på de særligt kolde overflader.

■ Anvend ikke elektriske apparater af enhver type inde i rummene til opbevaring af fødevarer.

- Undgå at sætte fingrene i nærheden af indsatsens glide-skinne, när indsatserne sættes på plads.

■ Anbring ikke beholdere med letantaendelige væsker i nærheden af apparatet.

■ Sluk apparatet helt ved at trække det ud af stikkontakten under rengøring. Hvis stikket ikke er nemt at nå, er det en god idé at frakoble den flerpolede afbryder til den kontakt, som apparatet er tilsluttet til.

- Komponenterne i emballagen kan være farlige for børn: Lad dem ikke lege med poser, plastikfilm og polystyren.

■ Enhver reparation skal udføres af en kvalificeret tekniker.

■ Dette apparat må ikke bruges af personer med nedsat fysisk og psykisk funktionsevne (heller ikke børn), eller personer uden erfaring i brug af elektriske apparater, med mindre de overvåges eller instrueres i brugen af apparatet af en voksen, som er ansvarlig for deres sikkerhed. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

■ Undgå at beskadige rørene på apparatets kølekredsløb.

- Indsæt ikke spraydåser eller beholdere som indeholder drivgasser eller brandbare substanser i apparatet.

Bemcærk

forslag til en korrekt brug af apparatet

Vigtigt

Anvisninger til hindring af skader på apparatet

Vigtigt

anvisninger til hindring af personskader

1.2 Respekt for miljøet

- Vær særligt opmærksom på en korrekt bortskaffelse af samtlige dele af emballagen.

- Apparatet må ikke bortskaffes sammen med kommunalt affald. Indhent information om materialer, der kan genanvendes, på de lokale genbrugspladser.

- Ved bortskaffelse skal man skære forsyningskablet over og gøre det umuligt at lukke lågen.

■ Undgå skader på kølekredsløbet under bortskaffelsen.

■ Apparatet indeholder ikke substanser der er skadelige for ozonlaget i kølekredsløbet og isoleringen.

Manglende overholdelse af angivelserne i forhold til desinficering kan kompromittere den hygiejniske sikkerhed på det udledte vand.

- Ved første brug af apparatet og efter hver udskiftning af filtret tilrådes det at lade vandet løbe inde i kredsløbet ved at anvende funktionen "Manuel rengøring" og at fjeme den is, der er produceret de første 24 timer.

- Efter en periode uden brug af den øverste vandfordeler i mere end 4/5 dage, tilrådes det at udføre en vask af kredsløbet og fjerne den første liter vand.

■ Sæt kun den udtagelige fordeler til vand (hvis monteret) på plads med helt hygiejnisk rene hænder.

- Det anvendes kun at anvende drikkevand til en periodisk rengøring af beholderen eller kassetten til isterninger.

Det er obligatorisk at udskifte filtret, når det angives af betjeningspanelet eller hvis man ikke har brugt fordelingssystemet til is/vand i mere end 30 dage.

Det anbefales ved hver udskiftning af filtret at desinficere systemet til fordeling af is og/eller vand og anvende desinfektionsopløsninger som er egnede til materialer, som kommer i kontakt med fødevarer (på base af natriumhypochlorit), som ikke ændrer materialernes egenskaber. Skyl med mindst 2 li-ter vand før brugen.

- Udskiftningen af dele på fordeleren af is og vand skal udføres med originale komponenter, som leveres af producenten.

- De tekniske indgreb må kun udføres af kvalificeret personale eller af det tekniske servicecenter.

2.1 Installation

Sørg for at installationen er udført korrekt, og følge alle anvisninger som er angivet i den specifikke installationsguide, der følger med apparatet.

2.2 Tilslutning til det elektriske net

Apparatet er forsynet med et stik af typen Schuko på 16A og skal tilsluttes til det elektriske net via en tilsvarende Schuko-kontakt.

Anvend ikke forlængerkabler og/eller stikdåser med flere stik til tilslutningen.

Anvend ikke forlængerkabler og/eller stikdåser med flere stik til tilslutningen.

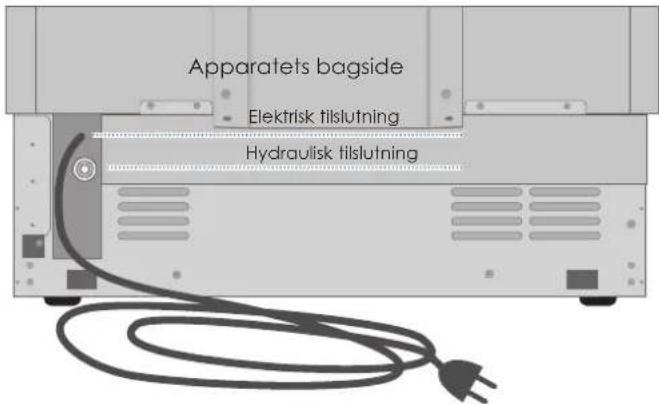

2.3 Tilslutning til vandnettet

Modellerne, som er udstyret til produktion af isterninger (Ice Maker) kræver tilslutning til hiemmets vandforsyningsnet.

Dette udføres via en vandslange med et gevind på 3/4", som leveres med apparatet.

Trykket i nettet skal ligge mellem 0.05 MPa og 0.5 MPa (mellem 0.5 Bar og 5 Bar).

Forskellige driftstryk kan føre til fejlfunktion eller tab i det hydrauliske kredsløb.

Apparatet forsynes udelukkende af drikkevand.

Apparatet forsynes udelukkende af drikkevand.

Sørg for at installationen er udført korrekt, og følge alle anvisninger som er angivet i den specifikke installationsmanual, der følger med apparatet.

Forsøg ikke at anvende en gevindskåret have- slangeadapter eller en sammenflettet forsyn- ingsslange, den ødelægger gevindet på appa- ratets vandtilslutning.

3.1 Sådan lærer du apparatet godt at kende

Tillykke med købet af dit nye Smeg: Fra i dag kan du benytte vores innovative opbevaringssystem, som gør det muligt for dig at opbevare alle de fødevarer du ønsker, på den bedst mulige måde.

Besøg vores hjemmeside for yderligere informationer om dette produkt og andre produkter i serien fra Smeg

www.smeg.com.

3 Før du går i gang

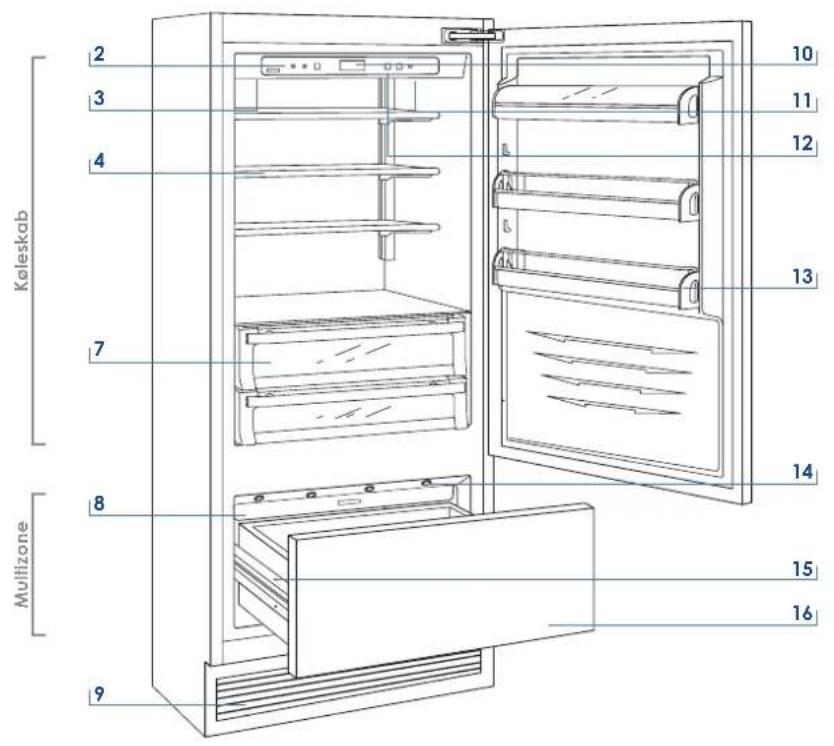

3.2 Hovedkomponenter

Koleskab Mullizone 2 3 4 7 8 9 10 11 12 13 14 15 16

4 Patenteret system til genplacering af indsatser

7 Skuffer med kontrolleret temperatur

8 Automatisk ismaskine (*)

9 Dobbelt kølesystem

10 Temperaturdisplay

11 Lydsignaler

12 Holiday-funktion (inde i menuen)

13 Rummelige hylder i lågen

14 Innovativ belysning

15 Automatisk lukning af låger og skuffer

16 Fryserum, som kan omdannes til køleskabsrum eller rum ved 0°C (Multizone-funktion)

(*) på enkelte modeller

Det elektroniske styresystem holder temperaturen konstant i de to rum og viser den på kontrolpanelets display; det muliggør desuden brugerens interaktion med kontrolsystemet, ved hjælp af brugertilpasset indstilling af de forskellige funktioner og forsendelse af lydbeskeder og/eller visuelle beskeder, såfremt der opstår funktionsfejl på apparatet.

Hovedkontrolpanel

3.4

	1	2	3	4	5	6	7	9
1		Unit			Gør det muligt at tænde og slukke apparatet helt (man skal trykke denne i 3 sekunder).
2		Fridge			Gør det muligt kun at slukke og tænde for køleskabsrummet (man s trykke på denne i 3 sekunder).
3		Menu			Gør det muligt at åbne menuen for apparatets funktioner
4		Up/down Fridge			Ved en let berøring af tasterne Up (op) og Down (ned) er det muligt at variere den allerede indstillede temperatur for køleskabet og at navigere inde i den interaktive menu.
5	05°C - 18°C	Display			Viser temperaturerne i køleskabs- og fryserummene, dato og klokkeslæt, menufunktionerne og de visuelle beskeder.
6		Up/Down Freezer (Multizone)			Ved en let berøring af tasterne Up/Down er det muligt at variere den for- udindstillede temperatur afhængigt af valgene for anvendelse af rummet (fryser, køleskab eller 0 °C).
7		Enter			Gør det muligt at bekræfte aktivering eller deaktivering af de udførte valg via menuen.
8		Ice maker			Gør det muligt at aktivere eller deaktivere den automatiske produktion af is.
9		Alarm			Blinker for at signalere eventuelle funktionsfejl, hvilket også kan identifice- res via et lydsignal, som kan deaktiveres ved en let berøring af tasten.

4 Tænding og slukning af apparatet

4.1 Tænding og slukning

Første tænding

Når apparatet er tilsluttet til det elektriske net, men endnu ikke er tændt, viser displayet beskeden

Stand by

For at tænde for alle apparatets rum, skal man trykke i 3 sekunder på tasten Unit ⏻

Ved den første tænding er rummet Multizone forberedt til funktionaliteten Freezer (fryser).

Slukning af køleskabsrum

Efter den første tænding anbefales det at vente mindst 12 timer, uden at åbne lågen, før man indsætter fødevarer i apparatet. I dette tidsrum skal man deaktiver eventuelle lydbeskeder ved en let berøring af tasten Alarm Ⓜ.

Slukning af rummet Multizone

Det kan kun slukkes hvis apparatet slukkes helt. Tryk i 3 sekunder på tasten Unit ⏻

Gentænding

Tryk igen på de samme taster for gentændingen. Fryserummet forbliver altid tændt og kan ikke slukkes, med mindre man slukker apparatet helt. Tryk i 3 sekunder på ta- sten Unit ⏻

Slukning i længere perioder

I perioder med meget lange fravær tilrådes det at slukke køleskabet ved at trykke på tasten Unit® i 3 sekunder og trække stikket ud eller trykke på den flerpolede afbryder, som forsyner det.

Tøm apparatet helt for indhold, rengør og tør det, og lade lågerne og skufferne stå delvist åbne for at undgå dannelse af ubehagelig lugt.

Hvis teksten Stand by ikke vises ved den første tænding, men der vises andre tekster, betyder det at apparatet allerede har indledt afkølingen.

Under den første tænding vil det ikke være muligt at anvende menuen til en eventuel ændring af fabriksindstillingerne, før den forindstillede temperatur er nået. Det er dog muligt at indstille klokkeslæt og dato med det samme, parametre som altså er nødvendige for at aktivere enkelte særlige funktioner.

Ved hver tænding udfører apparatet en selvdiagnose med en varighed af 3 minutter, før det tændes helt.

Hvis kun køleskabsrummet slukkes, fortsætter den tilhørende ventilator med at køre selvstændigt for at forebygge en mulig dannelse af lugt og mug.

Før man slukker hele apparatet for en længere periode, skal man fjerne alle de opbevarede fødevarer og lade lågerne og skufferne være åbne for at undgå dannelsen af ubehagelige lugte og mug.

4.2 Sådan reguleres temperatu- ren efter de forskellige behov

Hver enkelt model er testet grundigt før den forlader fabrikken, og reguleret således at man sikrer en høj ydelse og et optimalt strømforbrug.

Det er derfor normalt ikke nødvendigt at ændre denne indstilling.

Man kan dog, afhængigt af særlige behov, genindstille temperaturerne som følger:

Kølerum

fra +2° C til +8° C (fra 35,6°F til 46,4°F), den anbefalede og forindstillede temperatur er +5° C (41°F). For at regulere skal man let berøre tasterne Up/Down. Ved den første lette berøring viser displayet den indstillede temperatur. For at ændre den skal man igen berøre tasterne indtil man når den ønskede temperatur.

Fryserummet (Multizone)

Fryserummet fra -15° C til -22° C (fra 5°F til -7,6°F), den anbefalede og forindstillede temperatur er -18° (0°F). For at regulere skal man let berøre tasterne Up/Down v. Ved den første lette berøring viser displayet den indstillede temperatur. For at ændre den skal man igen berøre tasterne indtil man når den ønskede temperatur. Hvis rummet anvendes som køleskabsrum eller som rum ved 0°C (funktionen Multizone), vil de anbefalede og forindstillede temperaturer være dem, som svarer tul de respektive rum.

Den viste temperatur kan variere let i forhold til den indstillede som følge af en konstant åbning af lågerne, eller hvis der indsættes fødevarer ved omgivelsestemperatur eller i store mængder. Det kan være nødvendigt med 6 til 12 timer for at nå den valgte temperatur.

4.3 Aktivering af Ice Maker

Tasten Ice Maker som sidder på hovedkontrolpanelet, gør det muligt at aktivere den automatiske ismaskine. Når denne er i funktion, lyser tasten. Før aktivering af Ice maker første gang skal man sikre sig at vandfilterpatronen er installeret og udføre en indledende vask af det hydrauliske kredsløb. Til dette formål skal man let berøre tasterne Enter og Ice Maker ice maker kan aktiveres efter nogle minutter.

Aktivér ikke Ice Maker, hvis apparatet ikke er tilsluttet til vandnettet.

4.4 Signaler for information og fejl på displayet

Et indbygget kontrolsystem leverer informationer via lysende signaler eller tekstbeskeder, som vises på displayet. Det informative signal vises altid med en fast tekst, mens fejlsignalet vises med en blinkende tekst. Lydsignalet, som ledsager nogle af fejlsignalerne, kan deaktiveres ved en let berøring af tasten Alarm (0-4) på hovedkontrolpanelet. Listen over fejlsignaler er angivet til sidst i denne manual.

5.1 Brugertilpasning og indstilling af sprog

UNIT MODEL MODEL1

For at undgå en utilsigtet ændring af indstillingerne, blokeres ta-staturet automatisk efter et vist tidsrum og displayet viser beske-den "keypad locked".

For at genaktivere skal man trykke samtidigt på tasterne Menu og Up/Down √ mindst 3 sekunder.

Def er muligt at brugertilpasse funktionen på dit Smeg. for at tilpasse det til forskellige anvendelsesbehov, ved at genindstille hovedparametrene (Setting) eller ved at aktivere særlige funktioner (Functions).

Funktionerne vises på hoveddisplayet ved en let berøring af tasten Menu ⚠. Tasterne Up/Down vgor det muligt at bladre gennem de tilgængelige funktioner, som vælges ved en let berøring af tasten Enter √; displayet vil vise den aktuelle status for funktionen.

Ved stadig at bruge tasterne Up/Down, kan man bevæge sig inde i den valgte funktion, og aktivere eller deaktivere den ved en let berøring af tasten Enter √. Når funktionen er bekræftet, viser displayet automatisk hovedmenuen for valg af andre funktioner.

Det er til enhver tid muligt at vende tilbage til det foregående valg via fasten Menu ▲.

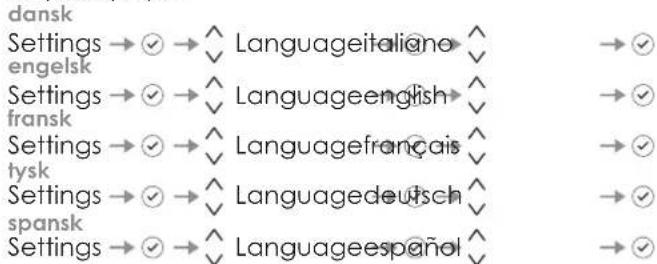

Sproget på beskederne som vises på displayet kan genindstilles ved at gøre som følger:

Åbn menuen ved en let berøring af tasten Menu ⚠, vælg via tasterne Up/Down ∨ punktet Settings (Indstillinger), og bekræft herefter via tasten Enter √. Vælg derefter funktionen Language (Sprog) og det ønskede sprog.

5.2 Særlige funktioner, der kan aktiveres gennem menuen

For at anvende de særlige funktioner skal man vælge tasten Menu ⚙ og via tasten Up/Down våbne menuen ved at bekræfte valget Functions.

Super Cooling

Funktionen sænker køleskabstemperaturen til +2° C (35,6°F) i 12 timer, for at muliggøre en hurtligere opfriskning af de fødevarer, man netop hat købt og sat ind. Efter udløbet af de 12 timer deaktiveres funktionen automatisk, og genoptager den tidligere indstillede temperatur.

Det er muligt at programmere aktiveringen af funktionen på forhånd.

Det er nødvendigt at genaktivere funktionen efter en længere afbrydelse.

Det er muligt at programmere med en forhåndstid på mellem 1 og 12 timer.

Sådan aktiverer man

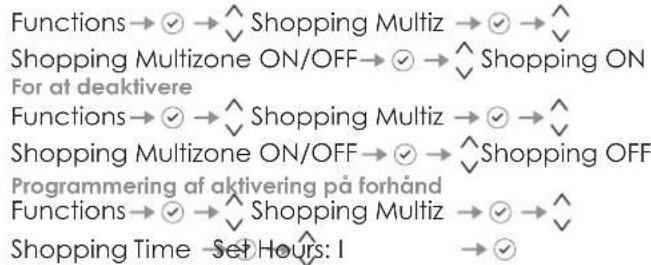

De forskellige Shopping-tilstande hjælper afkølingen i køleskabet og i Multizone ved indscættelsen af en ladning af friske fødevarer, som kan være opvarmet under transporten.

Denne tilstand kan også være nyttig til at bibeholde temperaturerne i rummet, når skufferne og den øverste låge skal åbnes.

Holiday fridge

Funktionen (anbefales i tilfælde af længere fravær, hvor det er muligt at opnå en fornuftig energibesparelse) sætter temperaturen i kølerummet til +14°C (57.2°F).

Det er muligt at programmere varigheden af denne, eller den kan deaktiveres manuelt når man vender tilbage efter sit fravær. Funktionen forbliver aktiv, også ved en længere strømafbrydelse under fraværet.

Det er muligt at programmere et tidsrum fra 1 til 90 dage.

Sådan aktiverer man

For at deaktivere, när man kommer hjem fra ferie.

Funktionen skal være aktiveret mindst 24 timer før indsættelse af fødevarer ved omgivelsestemperatur i MultiZone, eller nogle timer før indsættelse af allerede frosne fødevarer, som har været udsat for en moderat forøgelse af temperaturen. Funktionen deaktiveres automatisk, når det programmerede tidsrum for funktionen udløber. Det er muligt at programmere aktiveringen af funktionen på forhånd.

Det er nødvendigt at genaktivere funktionen efter en længere afbrydelse. Det er muligt at programmere med en forhåndstid på mellem 1 og 12 timer.

5 Indstillinger og særlige funktioner

Sådan aktiverer man

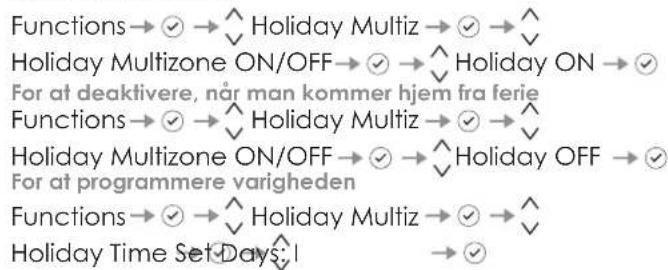

Funktionen (anbefales ved længere fravær, hvor en fornuftig energibesparelse er mulig) bringer temperaturen i rummet MultiZone til - 18° C (46.4°F) hvis rummet er indstillet som fryser og til +14° C (57.2°F) hvis rummet er indstillet som køleskab. Funktionen kan ikke aktiveres, hvis rummet er indstillet som rum ved 0° C. Funktionen forbliver aktiv, også ved en længere strømafbrydelse. Det er muligt at programmere et tidsrum fra 1 til 90 dage.

Sådan aktiverer man

Functions → ✓ → ^ Holiday Multiz → ✓ → ^ Holiday Multizone ON/OFF → ✓ → ^ Holiday ON → ✓ For at deaktivere, när man kommer hjem fra ferie Functions → ✓ → ^ Holiday Multiz → ✓ → ^ Holiday Multizone ON/OFF → ✓ → ^ Holiday OFF → ✓ For at programmere varigheden Functions → ✓ → ^ Holiday Multiz → ✓ → ^ Holiday Time Set Days: 1 → ✓

Flaskekøler

Funktionen kan aktiveres, når man har brug for at afkøle drikkevarer på kort tid, ved at søtte dem ind i fryserummet. Det er muligt at vælge en varighed for afkølingstiden mellem 1 og 45 minutter. Et lydsignal vil angive, når den optimale temperatur er nået. Efter drikkevarerene er taget ud, skal man deaktivere lydsignalet ved en let berøring af tasten Alarm ^[6] .

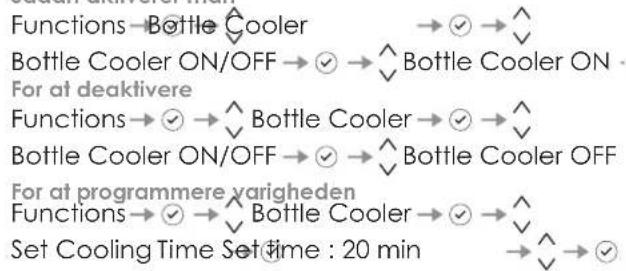

Sådan aktiverer man

Functions → Bottle Cooler → √ → ^ Bottle Cooler ON/OFF → √ → ^ Bottle Cooler ON · For at deaktivere Functions → √ → ^ Bottle Cooler → √ → ^ Bottle Cooler ON/OFF → √ → ^ Bottle Cooler OFF For at programmere varigheden Functions → √ → ^ Bottle Cooler → √ → ^ Set Cooling Time Set time : 20 min → ^ → √

Ice Maker

Funktionen Ice Maker gør det muligt at vælge størrelse på isterningerne, ved at vælge mellem Large (grundindstilling) og Medium, og at aktivere funktionen Superlce, som øger mængden af den producerede is. Funktionen Superlce deaktiveres automatisk efter 24 timer.

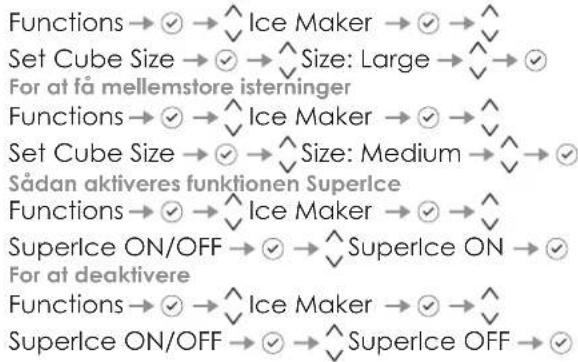

For at få store isterninger

Functions → √ → ^ Ice Maker → √ → ^ Set Cube Size → √ → ^ Size: Large → ^ → √ For at få mellemstore isterninger Functions → √ → ^ Ice Maker → √ → ^ Set Cube Size → √ → ^ Size: Medium → ^ → √ Sådan aktiveres funktionen SuperIce Functions → √ → ^ Ice Maker → √ → ^ SuperIce ON/OFF → √ → ^ SuperIce ON → √ For at deaktivere Functions → √ → ^ Ice Maker → √ → ^ SuperIce ON/OFF → √ → ^ SuperIce OFF → √

Tilstanden Sabbath (Ekstraudstyr)

Funktionen gør det muligt at overholde enkelte, religiøse overbevisninger, som foreskriver at apparatets funktion ikke påvirkes af åbning af lågerne (den termostatiske funktion, indvendig belysning og fremstilling af is er deaktiveret).

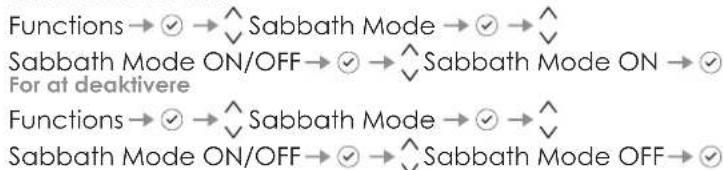

Sådan aktiverer man

Functions → ⬤ → ^ Sabbath Mode → ⬤ → ^ Sabbath Mode ON/OFF → ⬤ → ^ Sabbath Mode ON → ⬤ For at deaktivere Functions → ⬤ → ^ Sabbath Mode → ⬤ → ^ Sabbath Mode ON/OFF → ⬤ → ^ Sabbath Mode OFF → ⬤

Vandfilter

Funktionen Vandfilter gør det muligt at vise den nøjagtige mængde af filtreret vand i liter, og den resterende tid indtil filtret er opbrugt.

De resterende dage og liter før filtret er opbrugt bliver indikeret.

Nulstilling af filter

Funktionen Nulstilling af filter nulstiller nedtællingen af mængden af filtreret vand, og den tid der er gået siden seneste udskiftning. Man skal nulstille nedtællingen ved hver udskiftning af patronen. Når displayet viser beskeden "Change Filter" skal man trykke i 5 sekunder på tasten Enter √.

Sådan nulstiller man nedtællingen af filtreret vand

Bypass Filter

Denne funktion aktiveres, når det ikke er nødvendigt at filtrere vandet, fordi man allerede har vand af en optimal kvalitet i hjemmets vandforsyningsanlæg.

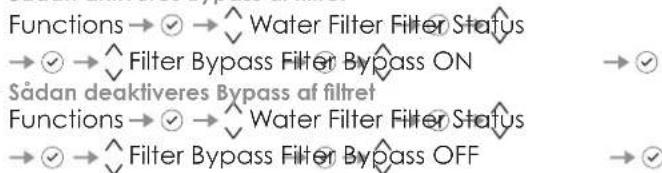

Sådan aktiveres Bypass af filtret

Functions → √ → ^ Water Filter Filter Status → √ → ^ Filter Bypass Filter Bypass ON Sådan deaktiveres Bypass af filtret Functions → √ → ^ Water Filter Filter Status → √ → ^ Filter Bypass Filter Bypass OFF

Manuel rengøring af vandfilter

Hvis produktionen af is er deaktiveret eller ikke er brugt i en længere periode, tilrådes det at udføre en manuel rengøringsfunktion for at rengøre det resterende vand i systemet i denne periode. Gentag indgrebet indtil vandet er rent.

Sådan udføres manuel rengøring af filtret Functions → √ → ^ Water Filter → √ → ^ Manual Clean → √ → ^ E nter to confirm Gentag indgrebet indtil vandet er helt rent.

Placer iskummen korrekt under Ice Maker samt en velegnet beholder til opsamling af vand, og luk herefter skuffen. Vask kummen til sidst.

5.3 Menuens grundindstillinger

Vælg tasten Menu ⚠ og brug tasten Up/Down til at vælge Seltines.

Valgmuligheder for Multizone

Fryserummet kan efter behov fungere som køleskab eller som rum ved 0 C, og derfor virke med de bedste egnede temperaturer til disse rum.

Sådan vælges funktionen Køleskab Settings → √ → ^ Multizone Options → √ → ^ Fridge → √ → ^ Enter to confirm → √ Sådan vælges funktionen ved 0 C Settings → √ → ^ Multizone Options → √ → ^ Fresh → √ → ^ E nter to confirm Sådan genoprettes funktionen for fryserum Settings → √ → ^ Multizone Options → √ → ^ Freezer → √ → ^ Enter to confirm → √

Grundindstillinger

Gør det muligt at genoprette de fabriksindstillede grundreguleringer og annullere enhver ændring, der er udført efterfølgende.

For at genoprette grundreguleringerne

Bemærk: Hvis man genopretter "grundindstillingerne" er det nødvendigt at genaktivere valg af funktion på rummet Multizone, såfremt den tidligere er indstillet som Køleskab eller ved 0 C.

Dato

Indstilling af dato

Displayet vil vise datoen som dd:mm:yy (dag:måned:år), dd vil blinke. Skift indstillingen med tasterne Up/Down √ og bekræft med Enter √ for at gå til den næste indstilling; datoen er indstillet ved bekræftelse af året.

Sådan indstilles datoen Settings → ⚙ → ^ Date → ⚙ → ^ Set Date → ⚙ DATE: 01-01-2009 → ⚙

Vis dato

Med denne funktion er det muligt at aktivere/deaktivere visningen af datoen på displayet.

Sådan aktiveres datoen Settings → √ → ^ Date → √ → ^ Show Date → √ → ^ DATE: 01-01-2009 On → √ Sådan deaktiveres datoen Settings → √ → ^ Date → √ → ^ Show Date → √ → ^ DATE: 01-01-2009 Off → √

Klokkeslæt

Indstilling af klokkeslæt

Displayet viser timer og minutter som hh:mm (timer:minutter) og med hh: som blinker. ^ Med tasterne Up/Down √ kan indstillingen ændres, og den bekræftes derimod via tasten Enter √ for at man kan gå til den næste indstilling; klokkeslættet vil være indstillet med be kræftelse af mm:.

Sådan indstilles klokkeslættet Settings → √ → ^ Time Set Ti → ^ me → √ → ^ TIME: 01:01 → √

Efter 6 måneder fra regulering af dato/klokkeslæt viser displayet beskeden "Check Condenser", og man skal kontrollere og rengøre området med kondensatoren (som angivet på s. 23). Tryk på tasten Enter i 5 sekunder for at fjerne beskeden fra displayet.

Set 12/24

Med denne funktion vælger man visning af 12 eller 24 timer.

Sådan indstilles visningen af 12 timer Settings → √ → ^ Time SetView Set: 12 → √ → ^ Sådan indstilles visningen af 24 timer Settings → √ → ^ Time SetView Set: 24 → √ → ^

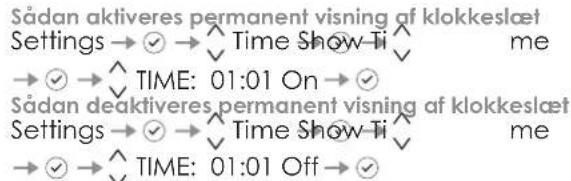

Vis Klokkeslæt

Med denne funktion er det muligt at aktivere/deaktivere den permanente visning af klokkeslættet.

Sådan aktiveres permanent visning af klokkeslæt Settings → ✓ → ^ Time Show-Ti ^ me → ✓ → ^ TIME: 01:01 On → ✓ Sådan deaktiveres permanent visning af klokkeslæt Settings → ✓ → ^ Time Show-Ti ^ me → ✓ → ^ TIME: 01:01 Off → ✓

Sprog

Gør det muligt at vælge det sprog, hvormed beskederne vises på displayet.

dansk Settings → ✓ → ^ Languageitaliano engelsk Settings → ✓ → ^ Languageenglish fransk Settings → ✓ → ^ Languagefrançais tysk Settings → ✓ → ^ Languagedeutsch spansk Settings → ✓ → ^ Languageespañol

Denne funktion gør det muligt at vise temperaturen i Celcius eller i Fahrenheit. Normalt er apparatet indstillet til visning Celcius.

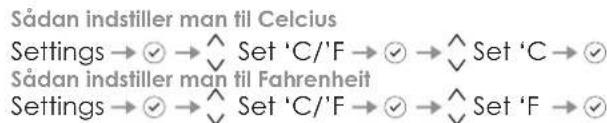

Sådan indstiller man til Celcius Settings → ✓ → ^ Set 'C/'F → ✓ → ^ Set 'C → ✓ Sådan indstiller man til Fahrenheit Settings → ✓ → ^ Set 'C/'F → ✓ → ^ Set 'F → ✓

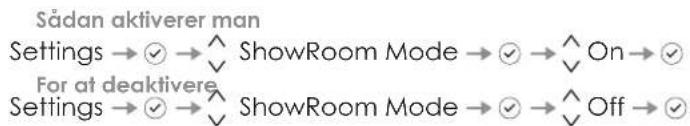

Showroom Mode

Den anbringes nemt på glideskinnerne. ■ for at fjerne den skuffen skal man afdreje de to låsetapper på siden, løfte den og trække den ud.

Skuffen Multizone fjernes på samme måde som ved skuffen ved 0 efter at man har afdrejet to låsestifter i siden.

■ for at fjerne den indvendige Multizone-skuffe skal man gøre som

ved skuffeindsatsen.

Når man udskifter skufferne, skal man sikre sig at bagsiden af skufferne er blokeret under clipsene på glideskinnerne.

Placeret øverst i fryserummet ■ sørg for at sætte den korrekt på plads, efter den er trukket ud.

Sæt aldrig hænderne eller fingrene I nærheden af Ice Maker, mens den er i funktion.

Indsatser

Indsatserne kan glide lodret og kan nemt sættes på plads af brugeren ved at gøre som følger:

• løft den forreste del af indsatsen og hæld den let.
• Fjern de øverste propper og lad en indsats glide opad og træk den derefter ud, for at fjerne den.

Hylderne i lågen er nemme at tage ud for rengøring.

■ Fjern de øverste propper
- Tag fat i hylden på siderne og skub den opad indtil den frigøres fra lejet, og træk den derefter udad.
Genmontér den ved at gå frem i modsat rækkefølge.

7.1 Aktivering og brug af Ice Maker

Hvis isen ikke anvendes ofte, anbefales det at tømme iskarret en gang hver 8.-10. dag.

Hvis isen ikke anvendes ofte, mister de gamle isterninger gennemsigtighed, de får en mærkelig smag, og de bliver mindre.

Det er normalt at enkelte isterninger hænger sammen. Ice Maker deaktiveres automatisk hvis funktionen Holiday aktiveres.

Når Ice maker sættes i funktion første gang, tilrådes det at tømme den første is ud af kummen, første gang den fyldes op.

Hvis enheden har været slukket i en måned eller længere, tilrådes det at udføre en vaskecyklus på vandfiltret.

Hvis det skulle blive nødvendigt at lukke hovedhanen, skal man først deaktivere Ice Maker via menuen.

Ice maker vil begrænse sin produktion af isterninger, hvis rummet Multizone er indstillet til frysetilstand.

Ice Maker vil fortsætte sin funktion også selv om isbeholderen ikke sidder på plads

For at aktivere Ice Maker efter installation af apparatet skal man trykke på tasten Ice Maker 📂

Det bør bemærkes, at man skal bruge 12 til 24 timer før man opnår en automatisk produktion af is.

Produktionen er på 10 isterninger pr. cyklus ved cirka 10 cyklusser for hver 24 timer.

Apparatets ydelse afhænger af den indstillede temperatur ri fryseren, af omgivelsestemperaturen og af hvor tit lågerne åbnes. Hvis køleskabet er sat i funktion uden tilslutning til vandnettet, skal man sikre sig at Ice Maker er deaktiveret via den tilhørende tast

Ice maker producerer is indtil kummen er helt fuld, og standser automatisk när den när det maksimalt tilladte niveau.

Med funktionen Superlce er det muligt at øge mængden af produceret is på 24 timer, mens man med funktionen Set Cube Size kan vælge størrelse på de producerede isterninger.

Ice maker kan producere cirka 100 isterninger på 24 timer.

Udsender isen en usædvanlig lugt?

Is er et porøst materiale som kan absorbere lugte fra sine omgivelser. Isterningerne som har ligget længe i karret kan absorbere disse lugte, blive klæbet sammen og gradvist reducere deres volumen.

Vi anbefaler, at man ikke længere anvender denne is. Andre metoder til at hindre udviklingen af lugte:

■ Rengør iskarret ind imellem med varmt vand. Sørg for at slukke is-dispenseren før beholderen rengøres. Skyl godt og tør efter med en tør klud.

■ Kontrollér om fryseenheden indeholder fordærvet mad eller fødevarer, hvor holdbarhedsdatoen er overskredet. For at undgå dannelsen af lugte skal fødevarer, som i sig selv udsender lugte, opbevares i hermetisk lukkede beholdere.

■ Vandfiltret kan udskiftes på enkelte modeller.

- I enkelte tilfælde skal kvaliteten på vandtilslutningen i hjemmet kontrolleres.

Driftslyde

Helt normale lyde

■ Summen: Køleskabsenheden er i funktion. Ventilatoren til luftcirkulationssystemet fungerer.
Gurglen, larm og summen: Stammer fra kølemidlet, som skurrer mod slangerne.
Klik: Motoren tændes eller slukkes. Den monterede vandtilslutningsventil åbner eller lukker.
■ Let støj: Isterningerne er faldet ned i karret.
■ Bemærk: Apparatet forsynes af to uafhængige kompressorer. Det er derfor normalt, at en af de to kompressorer altid er i funktion.

Man må under ingen omstændigheder indsættet flasker eller fødevarer i iskarret for at afkøle dem hurtigt, for at undgå at blokere eller beskadige Ice Maker.

7.2 Vandfilter

Vandfiltret sikrer en optimal vandkvalitet til produktion af isterninger, ved en mængde på op til 3.000 liter og i et maksimalt tidsrum på 12 måneder.

Når filtret er ved at være helt opbrugt vises beskeden 'Change Filter' på displayet.

Udskiftning af filter

Før man udskifter filtret skal man deaktivere Ice maker ved at trykke på knappen Ice Maker. Herefter skal man åbne menuen for at vælge funktionen "Manual Clean".

Efter vaskecyklussen skal man fjerne vandet fra skuffen med is og tørre den. Drej forsigtigt filterpatronen en kvart omgang mod urets retning indtil den frigøres fra sit leje.

Det er normalt, at der løber en lille smule vand ud.

Fjern låget til den nye patron og indsæt den i lejet ved at dreje den en kvart omgang med urets retning indtil den fastlåses, uden at forcere den.

8.1 Belysning

For at opnå en optimal, indvendig visning af apparatet er det udstyret med et LED-system, som direkte belyser forskellige zoner i kølerummet og skuffen til fryserummet.

I tilføelde af fejl og/eller skader på belysningssystemet skal man udelukkende henvende sig til Smegs tekniske servicecenter.

9.1 Forslag til en god opbevaring af friske madvarer

Grøntsager

Vask grøntsagerne i koldt vand og tør dem godt. Sæt dem ind i beholdere med vakuum, i plastikkummer eller i hullede poser.

Frugt

Vask tør den friske frugt. Læg meget duftende frugt tilbage u plastikposer. Frugten skal være anbragt i sektionen ved 0 C ved lav fugtighed.

Indpakket kød

Læg den i køleskabet i den originale indpakning.

Efter åbningen indpakkes den resterende mad hermetisk lukket i plastikposer eller i ark af aluminiumsfolie.

Kød, fisk og frisk fjerkræ

Fjern den originale indpakning, og læg det derefter u plastikposer eller tilhørende beholdere, og sæt det straks i køleskabet.

Aeg

Anbring æggene, uden at vaske dem, i deres bakke eller i den tilhørende beholder. Kontrollér udløbsdatoen og brug dem under alle omstændigheder inden for to uger efter købet.

Mælk, fløde og friske oste

Opbevares i deres originale og lukkede indpakning.

Anbring dem på køleskabets indsatser og brug dem inden for 5 dage.

Oste

Sæt dem ind i deres originale indpakning. Når de er åbnet, skal de lukkes hermetisk i plastikposer eller i aluminiumsfolie.

Rester

Ld dem afkøle og dæk dem hermetisk til med aluminiumsfolie eller kom dem i hermetisk lukkede beholdere, som hindrer at de tørrer ud og udsender lugte.

9.2 Forslag til en god opbevaring af dybfrosne madvarer

Dybfrosne fødevarer

Indsøet fødevarerne i de tilhørende fryseposer af plastik. Disse poser skal være hermetisk lukket for både luft og fugtighed. Kød, som er optøet, må ikke nedfryses igen.

Is

Isens fasthed afhænger af hvor meget fløde den indeholder. Generelt har en is af god kvalitet et højt indhold af fløde, og der skal derfor være en meget lav temperatur i fryseren for at opretholde dens fasthed.

En mindre fast is er dog ikke altid en indikation af et temperaturproblem.

Efter en længere strømafbrydelse, vil et lydsignal ved genoprettelsen af den elektriske strøm indikere, at temperaturen i køleskabet har overskredet tærsklen for korrekt opbevaringstemperatur, mens apparatets displays i et minut viser de højeste temperaturer som er aflæst inde i rummene, for at gøre det muligt for brugeren at beslutte, hvordan de opbevarede fødevarer bedst kan anvendes.

Efter et minut vender apparatets displays tilbage til normal funktion, mens tasten Alarm ⏻ fortsætter med at blinke; ved en let berøring af tasten Alarm ⏻ vil det være muligt igen at vise de højeste, registrerede temperaturer.

Stor udskæring Rum ved 0°C 4 dage

Bøffer, fjerkræ og vildt Rum ved 0°C 3 dage

Hakket kød Rum ved 0°C 1-2 dage

Carpaccio Rum ved 0°C straks

Tilberedt kød

Tilberedte kødretter og stege Rummet Køleskab 2 dage

Kødragout Rummet Køleskab 6 dage

Fisk

Rå og kogt fisk Rum ved 0°C 2 dage

Andet

Grøntsagssuppe, minestrone og bouillon Rummet Køleskab 2 dage

Pasta Rummet Køleskab 2 dage

Afskåret pålæg (åbnet) Rum ved 0°C 3 dage

Godt beskyttede, lagrede oste Rummet Køleskab nogle måneder

Æg (friske og ikke skyllede)

Rummet Køleskab 2 uger

Åben konserves

Rummet Køleskab 2-3 dage

Rå grøntsager ( i poser med huller)

Rum ved 0°C 1 uge

Frosne fødevarer	Opbevaringszone		Tider
Okse-, kalve-, lamme og gedekød	Fryserum	(bøffer)	6-12 måneder
Okse-, kalve-, lamme og gedekød	Fryserum	(kød med ben)	4-6 måneder
Hakket oksekød	Fryserum		1-2 måneder
Svinekød	Fryserum	(uden ben)	4-6 måneder
Svinekød	Fryserum	(med ben)	2-3 måneder
Hakket svinekød	Fryserum		1-2 måneder
Kødrester	Fryserum		2-3 måneder
Hel kylling og kalkun	Fryserum		8-12 måneder
Gås, and og perlehøne	Fryserum		4-8 måneder
Fisk	Fryserum		1-2 måneder
Skaldyr	Fryserum		2-3 måneder
Tilberedte fødevarer	Fryserum		1-2 måneder
Grøntsager Fryserum	8-12 måneder
Frugt	Fryserum		6-12 måneder
Kager og tærter	Fryserum		2-3 måneder

11 Pleje og rengøring

11.1 Pleje og rengøring

Til rengøring af delene i stål skal man bruge en mikrofiberklud og den tilhørende lille svamp, som findes i sættet, der følger med apparatet.

Fugt mikrofiberkluden ind imellem, og tør af med den, for at genoprette stålets glans.

Brug ikke den lille svamp på detaljerne i aluminium som for eksempel grebene og profilerne på glasindsatserne.

I særdeleshed skal de indvendige og udvendige ventilationsåbninger på apparatet holdes fri for blokeringer.

Følg nøje de detaljerede instruktioner som findes i det medfølgende sæt, og anvend under ingen omstændigheder slibende eller metalliske produkter, da de kan ridse og beskadige apparatets blankpolerede finish permanent.

Før ethvert rengøringsindgreb skal man frakoble apparatet fra det elektriske net.

Vær opmærksom på ikke at beskadige kølekredsløbet på nogen måde.

11.2 Rengøring af ventilationsrist, filter og kondensator

Bag den forreste ventilationsrist (som sidder øverst på apparatet ved serien Freestanding, og nederst ved serien Built-In) findes et filter i svampet materiale, som beskytter mod støv i ventilationssystemet.

Til rengøringen skal man bruge en støvsuger med en blød børste på maksimal sugestyrke, og føre den hen over ristens åbninger.

I tilføelde af en betydelig ophobning af støv kan ventilationsristen fjernes for en mere grundig rengøring. Ved denne lejlighed skal man desuden kontrollere tilstanden på kondensatoren med ribber, og om nødvendigt rengøre denne.

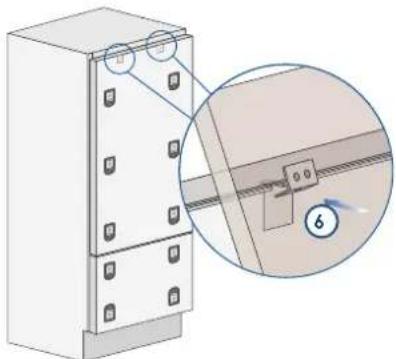

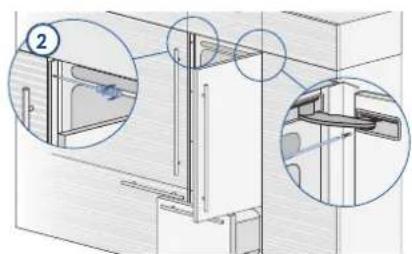

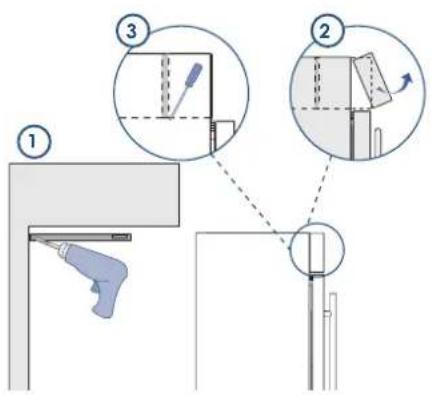

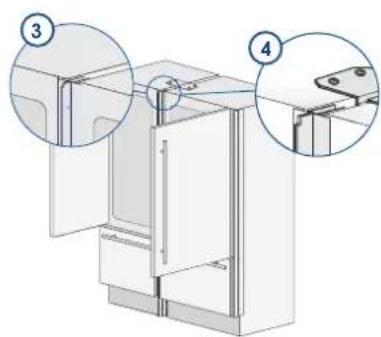

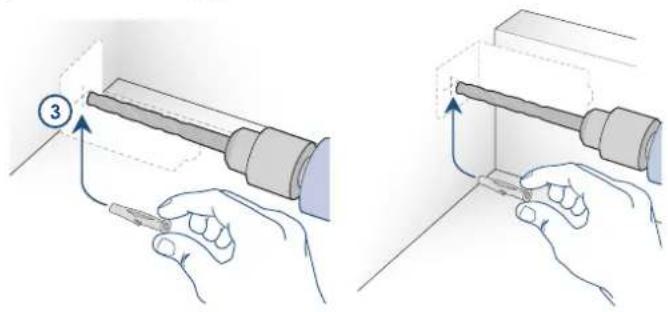

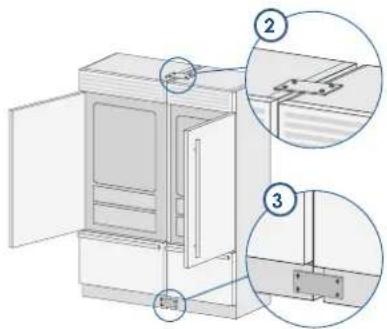

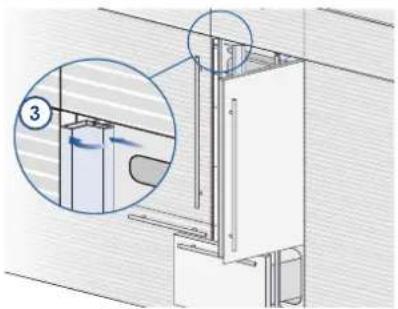

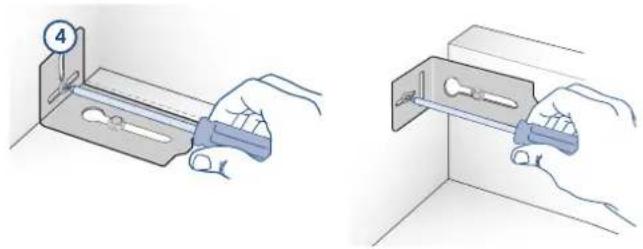

Gør som følger:

Ved modellerne i serien Integrated eller Professional, skal man afdreje skruerne på risten, som sidder på soklen, og fjerne den.

Ved modellerne i serien StandPlus skal man fjerne den øverste beskyttelsesrist, som er fastgjort via sammenkoblinger med tryk, ved at trække den udad.

■ Rengør risten og filtret grundigt med støvsugeren.

■ Rengør kondensatoren grundigt for samtlige aflejringer af støv som vist på figuren, og vær forsigtig med ikke at beskadige den.

■ Genstart apparatet ved igen at trykke i cirka 3 sekunder på tasten Unit ⏻.

Ribberne på kondensatoren er skarpe, anvende passende beskyttelse til hænderne og armene for at rengøre kondensatoren sikkert.

11.3 Indvendig rengøring

Rengør de indvendige dele og de aftagelige dele ved at vaske dem med en opløsning af lunkent vand og en lille smule rengøringsmiddel.

Skyl af og tør straks efter.

Det anbefales ikke at anvende mekaniske anordninger eller andre midler til at fremskynde afrimningen.

Brug ikke vand på de elektriske dele, på lysene og på kontrolpanelerne.

Lad ikke de kolde ståldele komme i kontakt med kogende vand. Ingen af køleskabets dele må vaskes i opvaskemaskinen, da de kan blive beskadiget eller deformeret permanent.

12.1 Guide til afhjælpning af problemer

Hvis du bemærker funktionsfejl på dit apparat, skal du anvende denne guide før du tilkalder serviceafdelingen: Den kan hjøelpe dig med selv at løse problemet eller give vigtige informationer, som kan formidles til servicecentret for at garantere en hurtigere og mere effektiv service.

Et funktionelt problem indikeres som standard af displayet. Problemer, som ikke kan løses af brugeren, signaleres via en fejlkode. Husk dog, at ved beskeder eller alarmer kan dukke op ved særlige brugsbetingelser eller under start. I disse tilfælde skal man deaktivere lydalarmen ved at trykke på tasten Alarm og efterlade apparatet i funktion samt begrænse åbningen af lågerne i cirka 10-12 timer.

Køleskabet eller fryseren fungerer ikke

Er apparatet tilsluttet til det elektriske forsyningsnet?

Kommer der strøm til stikkontakten?

Er tasten Unit ⏻ aktiveret?

Er enheden i 'Demo'-tilstand?

Køleskabet og fryseren er varemere end normalt

Viser displayet dig en fejlkode?

Er temperaturen reguleret korrekt?

Har lågerne eller skufferne været åbne i lang tid?

Er der for nyligt indsat store mængder fødevarer?

Er enheden i 'Demo'-tilstand?

Apparatet er i funktion i lang tid

Husk at på meget varme dage med høje temperaturer i rummet er det normalt, at kompressoren forbliver i funktion i længere tidsrum.

Har lågerne eller skufferne været åbne i lang tid?

Er der for nyligt indsat store mængder fødevarer?

Kontrollér at lågerne er godt lukkede og at fødevarerene eller beholderne ikke hindrer, at de kan lukkes helt.

Er en eller flere sektioner i Shopping-tilstand?

Der høres mærkelig støj

Det er normalt at høre støj, som er forbundet med ventilatorernes eller kompressorernes funktion, eller under afrimningsfasen.

Støjen kan desuden være mere udtalt afhængigt af apparatets placering og omgivelserne omkring det.

Dannelse af kondens ind- og udvendigt på køleskabet

Hvis klimaet er meget fugtigt, er det meget normalt, at der udledes en smule kondens. Åbning af lågen eller skufferne i længere tid kan bidrage til dannelsen af kondens.

Sørg i alle tilfælde for at lågerne altid er helt lukkede.

Køleskabet eller fryseren har rim eller is

Har du ladet lågerne været åbne i længere tid?

Lukker lågerne ikke helt?

Hvis lågerne ikke lukker helt, skal du kontakte din installatør.

I tilføelde af dannelse af rim eller is i rummet ved 0 C grundet hyppige og lange åbninger af lågerne, skal man deaktivere funktionen ved 0 C i et vist tidsrum ved at trykke på den til-

hørende knap på kontrolpanelet. Vent til rimen eller isen løsnes, træk herefter skuffen ud og tør væggene og bunden af rummet.

Mærkbare ubehagelige lugte indvendigt

Rengør apparatet helt ved at følge instruktionerne.

Luk alle fødevarer hermetisk. Opbevar ikke madvarer i længere perioder.

Lågen er svær at åbne

Apparatet er udviklet, så det kan lukkes hermetisk. Når lågen er lukket kan der forekomme en tilstand af vakuum: I dette tilfælde skal man vente nogle sekunder på at trykket udlignes, før man åbner lågen.

Ismaskinen virker ikke

Sørg for at Ice Maker er tændt (tasten Ice Maker® er tændt). For at tænde den, skal man trykke på selve tasten.

Sørg for at apparatet er tilsluttet til det hydrauliske anlæg.

Hvis filtret ikke er udskiftet i lang tid, det begrænse gennemstrømningen af vand

Ismaskinen producerer ikke store mængder is

I gennemsnit produceres der cirka 10 isterninger hver anden time.

Isen fryser til i en blok

Hvis isen ikke anvendes ofte, er det muligt at den fryser til i blokke. Det tilrådes at fjerne blokken af isterninger og vente på at kummen fyldes op igen.

Isen har en usædvanlig smag eller farve

Når Ice maker bruges første gang, tilrådes det at tømme indholdet i kummen, første gang den fyldes op.

Det kan være nødvendigt at udskifte filterpatronen, frem for alt hvis køleskabet har været slukket i mere end en måned, eller hvis patronen ikke er udskiftet i mere end seks måneder. Kontakt eventuelt en blikkenslager eller en ekspert i vandbehandlingsanlæg, for at kontrollere t problemet ikke skyldes forsyningsvandet.

Hvis det købte apparat er anvendt som showroom-model, kan det være i en særlig energibesparelsestilstand, som kaldes Demotilstand, hvor apparatet synes at være i drift (lysenen fungerer og der vises falske temperaturer), men der sker ingen reel afkøling. Hvis du har mistanke om, at di apparat er i demotilstand, be-der vi dig kontakt forhandleren for assistance med deaktivering af denne funktion.

12 Guide til afhjælpning af problemer

12.2 Fejlindikationer, som kan vises på displayet

Besked på display Fejlbeskrivelse

Strøm.Afbr Længere strømafbrydelse

Apparatet genstarter automatisk ved at signalere de varmeste temperaturer, der er registreret

Tryk på knappen Alarm for at deaktivere lydalarmen

Låge Kl. Åben Låge til køleskabsrum er åben

beskeden vises 3 minutter efter åbningen af lågen

Multizone Åben Låge til fryserum er åben

beskeden vises 3 minutter efter åbningen af lågen

Skift filter Udskiftning af vandfilter

Beskeden vises efter 365 dage (bemærk: Juster dato og klokkeslæt)

KI for varmt Køleskab er for varmt

se guiden til afhjælpning af problemer

KI for koldt Køleskab er for koldt

vent 12 timer: Hvis fejlen vedvarer, skal du henvende dig til kundeservice

MultiTemp too warm Fryser er for varm

se guiden til afhjælpning af problemer

MultiTemp too cold Fryser er for kold

vent 12 timer: Hvis fejlen vedvarer, skal du henvende dig til kundeservice

Fejlkode... Fejlkode

pige åbninger af låger). Tryk på knappen Alarm for at deaktivere lydalarmen

Vigtige anvisninger for sikkerheden For børnenes sikkerhed

Tekniske krav

Karakteristika for apparatet og krav til installationen Karakteristika for installationsrummet Integrated Karakteristika for installationsrummet Free-Standing

Klargøring af dekorative paneler til låge og skuffeindsatser Klargøring af dekorative paneler til køleskabe med en skuffeindsats Klargøring af dekorative paneler til køleskabe med glaslåge og en skuffeindsats Dimensioner på paneler til modeller med en skuffeindsats Fastgørelse af paneler på låge og skuffeindsatser

Installation i rummet

Indbygning af enkelt apparat Indbygning i kombination Kombination med fritstående Installation

Færdiggørelse af installationen

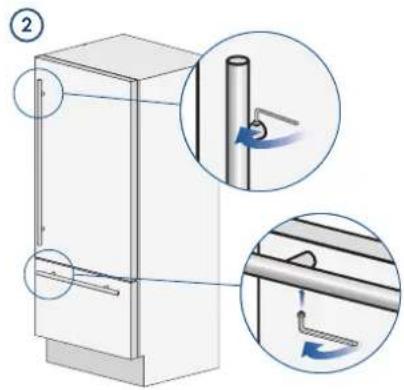

Montering af vippesikringen Monteringen af greb på fronter i rustfrit stål Ventilation Slutkontrol af installationen Idriftsættelse

Vigtige anvisninger for sikkerheden

Anvendte symboler i manualen

Bemcærk

forslag til en korrekt brug af apparatet

Vigtigt

Anvisninger til hindring af skader på apparatet

Vigtigt

anvisninger til hindring af personskader

For børnenes sikkerhed

Hvis dette apparat erstatter et allerede eksisterende, som skal adskilles eller bortskaffes, skal man sikre sig at dette ikke bliver en farlig fælde for børn, og fjerne forsyningskablet fra det samt sikre sig at lågen ikke kan lukkes, ved at afmontere den.

VIGTIGT

■ Dimensionerne mellem parenteser er i tommer.

■ Vægtene mellem parenteser er i pund.

■ Temperaturerne mellem parenteser er i Fahrenheit.

Apparatets dimensionerIntegrated (Indbygget)	Serie 60	l: 599 mm (23 5/8")/ h: 2050 mm (80 3/4")/ d: 610 mm (24")
	Serie 75	l: 749 mm (29 1/2")/ h: 2050 mm (80 3/4")/ d: 610 mm (24")
	Serie 90	l: 899 mm (35 3/8")/ h: 2050 mm (80 3/4")/ d: 610 mm (24")
Apparatets dimensionerFree-Standing (fritstående)	Serie 60	l: 586 mm (23")/ h: 2120 mm (83 1/2")/ d: 635 mm (25")
	Serie 75	l: 736 mm (29")/ h: 2120 mm (83 1/2")/ d: 635 mm (25")
	Serie 90	l: 886 mm (34 7/8")/ h: 2120 mm (83 1/2")/ d: 635 mm (25")
Emballagens dimensionerIntegrated (Indbygget)	Serie 60	l: 650 mm (25 5/8") / h: 2210 mm (87")/ d: 800 mm (31 1/2")
	Serie 75	l: 800 mm (31 1/2")/ h: 2210 mm (87")/ d: 800 mm (31 1/2")
	Serie 90	l: 950 mm (37,4 in)/ h: 2210 mm (87")/ d: 800 mm (31 1/2")
Emballagens dimensionerFree-Standing (fritstående)	Serie 60	l: 650 mm (25 5/8") / h: 2260 mm (89") / d: 800 mm (31 1/2")
	Serie 75	l: 800 mm (31 1/2") / h: 2260 mm (89") / d: 800 mm (31 1/2")
	Serie 90	l: 950 mm (37 3/8") / h: 2260 mm (89") / d: 800 mm (31 1/2")
Vægt med emballage	Serie 60	maksimalt 230 kg (507 lb)
	Serie 75	maksimalt 275 kg (606 lb)
	Serie 90	maksimalt 295 kg (650 lb)
Forsyningsspænding	Europæisk version: AC 220-240V 50 Hz
Forsyningskabel	Europæisk version: Forsynet med 16 A Schuko-stik
Forsyningstryk på drikkevand	fra 0.1 MPa til 0.5 MPa (1 Bar - 5 Bar)
Vandforsyningsrør	medfølger, hunstik 3/4", egnet til fødevarer
Tilbehør til installationenmedfølger	■ monteringssæt til brugertilpassede paneler■ vippesikringssæt (B04000200)■ sæt til tilslutning på siden (KCLIT/KCLIH)■ unbrakonøgle på 4 mm (1/8")
Nødvendigt værktøj	■ skruetrækker med krydskærv■ boremaskine til træ og med slag■ borebit til træ på 2.5 mm (1/8")■ borebit til murværk på 8 mm (3/8")■ skiftenøgle på 17 mm (3/4")

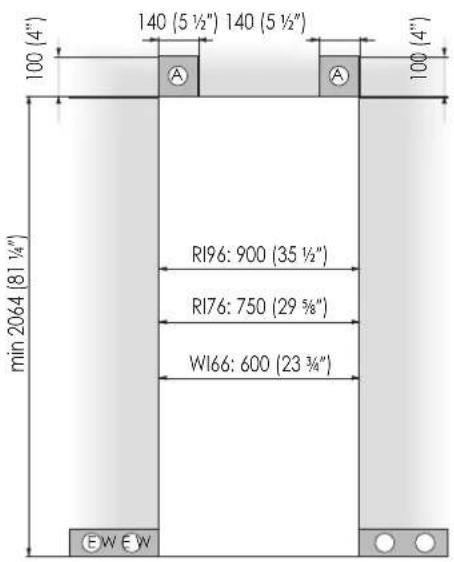

Karakteristika for installationsrummet: Serien Integrated

A plads, der skal afsættes til vippesikringsvinkler

E plads, der skal afsættes til kabelføring

Minimumshøjde på niche

2064 mm (81 1/4")

Pladsbehov med åben läge

RI96: 1470 mm (57 7/8")

RI76: 1320 mm (52")

W166: 1170 mm (46")

min 2064 (81 ¼") 100 (4") 140 (5 ½") 140 (5 ½") A A R196: 900 (35 ½") R176: 750 (29 ¾") W166: 600 (23 ¾") EW EW

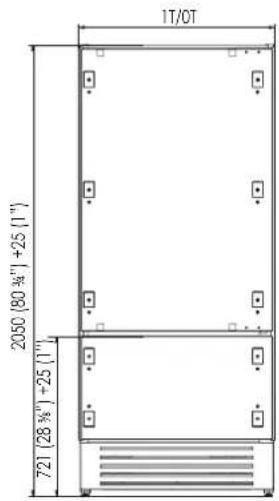

1T/OT 2050 (80 3/4") +25 (1") 721 (28 3/4") +25 (1)

Vigligt: Apparatet kan uden problemer placeres i læ af en væg, ved at man tager hensyn til at lågen præcis ved denne løsning åbner sig mere end i 90°, så det er muligt at åbne skufferne.
Målet som angives mellem apparatets side og muren, bruges udelukkende til at sikre lågens maksimale åbning på 105.

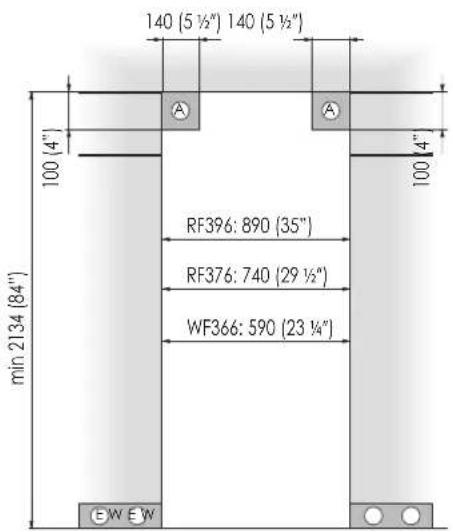

Karakteristika for installationsrummet: Serien Free-Standing (fritstående)

A plads, der skal afsættes til vippesikringsvinkler
E plads, der skal afsættes til kabelføring
W forsyning og vandforsyningsrør

Minimumshøjde på niche

2134 mm (84")

Pladsbehov med åben läge 90

RF396: 1470 mm (57 7/8")

RF376: 1320 mm (52")

WF366: 1170 mm (46")

140 (5 ½") 140 (5 ½") min 2134 (84") 100 (4") RF396: 890 (35") RF376: 740 (29 ½") WF366: 590 (23 ¼") E W E W 100 4"

Vigligt: Apparatet kan uden problemer placeres i læ af en væg, ved at man tager hensyn til at lågen præcis ved denne løsning åbner sig mere end i 90°, så det er muligt at åbne skufferne.
Målet som angives mellem apparatets side og muren, bruges udelukkende til at sikre lågens maksimale åbning på 105.

Dimensionerne er i millimeter og i tommer mellem parenteser 5

Apparatet er meget tungt.

Vær yderst opmærksom under flytningen for at undgå personskader eller materielle skader.

Transportér apparatet i lodret position.

Det må aldrig transporteres på forsiden.

Da det drejer sig om tungt apparat af store dimensioner, skal man før man transporterer det blive bekendt med adgangsvejen til det sted, hvor det skal installeres (dimensioner på døren, bevægelsesplads på trapper, etc.).

Apparatet er fastgjort på bunden af emballagen (pallen) med fire aftagelige beslag.

Det tilrådes at anvende en manuel transportvogn til at flytte apparatet hen til det område, hvor det skal installeres, og først der fjerne bunden af emballagen.

Apparatet skal altid transporteres i opret position.

Hvis dette ikke er muligt, skal apparatet transporteres hen over rygstødet.

Når man er nået til det foreskrevne sted til installationen, skal man fjerne emballagen og tage apparatet ned af pallen.

Gør som følger:

Afdrej de fire bolte ① som fastgør apparatet til pallen ved at anvende en skiftenøgle på 17 mm (3/4") og fjern låsebeslagene ③ og ④.

■ For at fjerne det forreste låsebeslag ③ skal man med en nøgle på 13 mm (1/2") skrue nogle omdrejninger på reguleringsmøtrikken på baghjulene ②, og sørge for ikke at forcere møtrikken for at undgå skader på systemet til regulering af fodstøtterne.

Lad apparatet glide den af pallen og sæt det ned på jorden ved at arbejde på maskinens bagside og bruge en sækkevogn, som er egnet til apparalets dimensioner og vægt.

Vær yderst forsigtig for at undgå skader på gulvet. Særligt sarte gulve skal beskyttes med paneler af masonit, krydsfiner eller et andet egnet materiale.

Filtret kan ikke garantere at vand, som ikke er beregnet til husholdningsbrug, kan drikkes.

Må kun tilsluttes til et netværk med drikkevand.

Der må ikke anvendes stikomformere eller forlængerledninger.

Hvis det skulle blive nødvendigt at lukke hovedhanen, skal man først deaktivere Ice Maker ^55 via menuen (se bruger-manualen).

Til den elektriske tilslutning skal, man bruge et Schuko-stik på 16 A forsynet med jordforbindelse og styret af en flerpolet af-bryder, som er let tilgængelig.

Til den hydrauliske tilslutning (til apparater forsynet med ismaskine) skal man bruge en hane med hanreces på 3/4", som også er let tilgængelig, når apparatet er installeret. For forbindelsen til hanen må man udelukkende anvende den slange, der er indeholdt i Owner's Kit (ejersæt), som leveres med apparatet.

Apparatet tilsluttes til drikkevandsnettet under hensyn til de gældende dispositioner i det land, hvor apparatet installeres, og ved at man sørger for at installere vandfilterpatronen som leveres med apparatet, ved at følge de vedlagte instruktioner.

Slagne til vand kan formes ved opvarmning (maks. temp. 120° C/248° F), uden risiko for klemning (maks. radius på krumning 40mm - 1 5/8"). Via opvarmning kan den derefter bringes tilbage til sin oprindelige form.

Længde på forsyningskabel: 2,0 m (78 3/4")

Længde på slange til vandtilslutning: 2,5 m (98 3/8")

Elektrisk og hydraulisk tilslutning bag apparatet

Serie: Integrated (Indbygget)

Ved tilstedeværelse af elektriske net som forsynes af alternativ energi (solceller, geotermi, etc.) eller ved systemer til privat brug, er det obligatorisk at installere sættet Alternativ energi for at integrere apparatet i det elektriske net.

Serie: Integrated (Indbygget)

Apparatets bagside Elektrisk tilslutning Hydraulisk tilslutning

Gør som følger:

• Rul det elektriske kabel ud og tilslut det direkte til vægstikket.
• Kontrollér at apparatet er på Standby og at lysene er slukket; tryk i modsat fald på tasten Unit ⚫ for at slukke apparatet.
• Tilslut slangen til vand til køleskabet på det bagerste område ①.

■ Forbind slangen til hanen ved at bruge de medfølgende tætninger i Owner's Kit ②.

■ Rul det elektriske kabel ud og tilslut det direkte til vægstikket.
- Kontrollér at apparatet er på Standby og at lysene er slukket; tryk i modsat fald på tasten Unit ④or at slukke apparatet.
- Tilslut slangen til vand til den gevindskårne tilslutning, som sidder på bunden af apparatet, som vist på figuren ①.

Apparatets forside

■ Forbind slangen til hanen ved at bruge de medfølgende tætninger i Owner's Kit ②.

Nivellér apparatet ved at regulere fodstøtterne og baghjule- ne nederst på apparatet.

2 2 1 1

Gør som følger:

• Efter fjernelse af det nederste afdækningspanel (det holdes på plads af magneter), skal man regulere højden på de forreste fodstøtter ① med en nøgle på 17 mm (3/4").
• Regulér derefter højden på-baghjulet ved at dreje på de forreste reguleringsmøtrikker ② ved hjælp af en nøgle på 13 mm (1/2").
  ■ Sæt afdækningspanelet på plads igen.

Serie: Integrated (Indbygget)

Klargøring af dekorative paneler til läge og skuffeindsatser

Panelernes dimensioner er angivet i tabellen og på de efterfølgende tegninger.

Dog kan panelet til køleskabslågen, afhængigt af behovene for tilpasning til andre møbler i køkkenet, være højere i forhold til den øverste kant af lågen og det nederste panel være lavere end den nederste kant af skuffeindsatsen.

Panelerne monteres ved hjælp af særlige beslag, som hægter sig på de justérbare fikseringsanordninger, der allerede er monteret på låge og skuffeindsats, og via de vinkler, som forankrer og justerer panelet lodret.

For at påsætte beslagene på panelerne, skal man gøre som følger. Det anbefales at montere vinklerne før man montere grebet.

Lågepanel

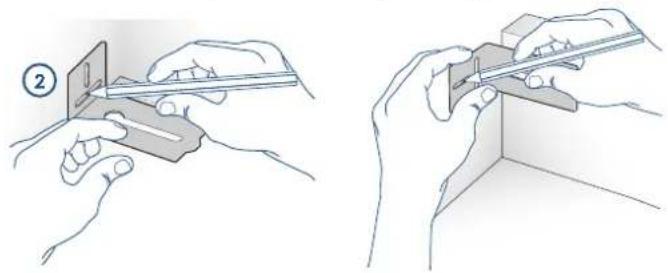

Markér højden, hvor hullerne skal udføres, nedefra på panelet ②.

Følg oplysningerne fra tabellen til den valgte model, og markér først det yderste hul og derefter det inderste ③.

■ Kontrollér at hullerne sidder rigtigt ved at støtte vinklerne på markeringerne ④ og lav bagefter hullerne mens du tager højde for panelets tykkelse ⑤.

■ Skru vinklerne på 6.

Panel til skuffeindsats

- Ved montering af panelet til skuffeindsatsen, skal man referere til monteringen af lågepanelet med den forskel, at målene tages fra den øvre side af panelet og ikke forneden, som ved lågen ⑦ og beslaget er drejet på en særlig måde i forhold til beslaget til lågen ⑧.

7

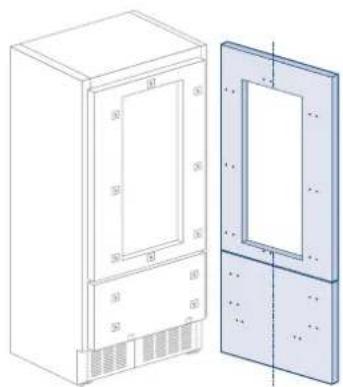

Klargøring af dekorative paneler til køleskab med en skuffeindsats

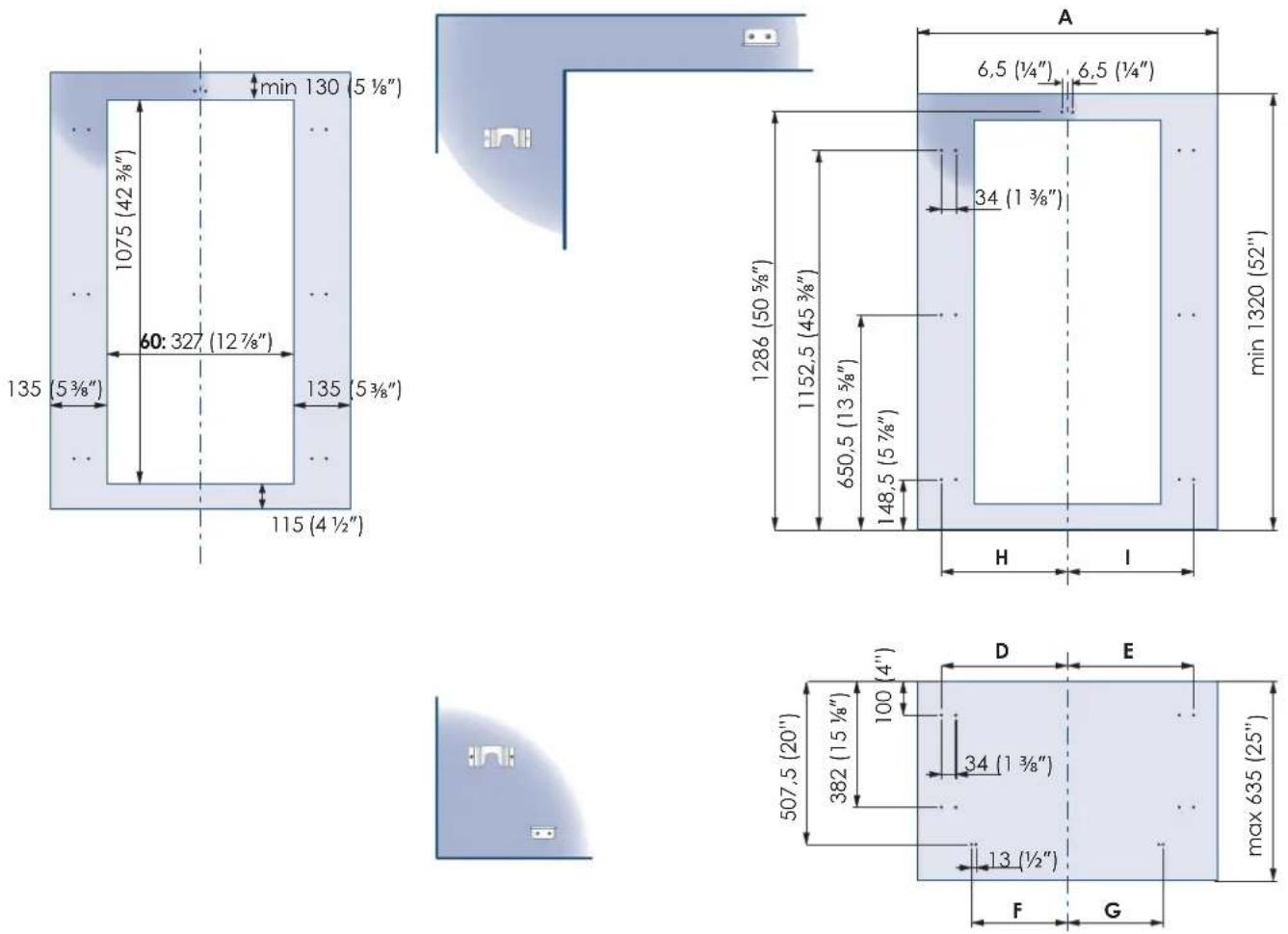

Placering af hullerne

Klargøring af dekorative paneler til køleskab med glaslåge og en skuffeindsats

Placering af hullerneDimensioner på hul i låge

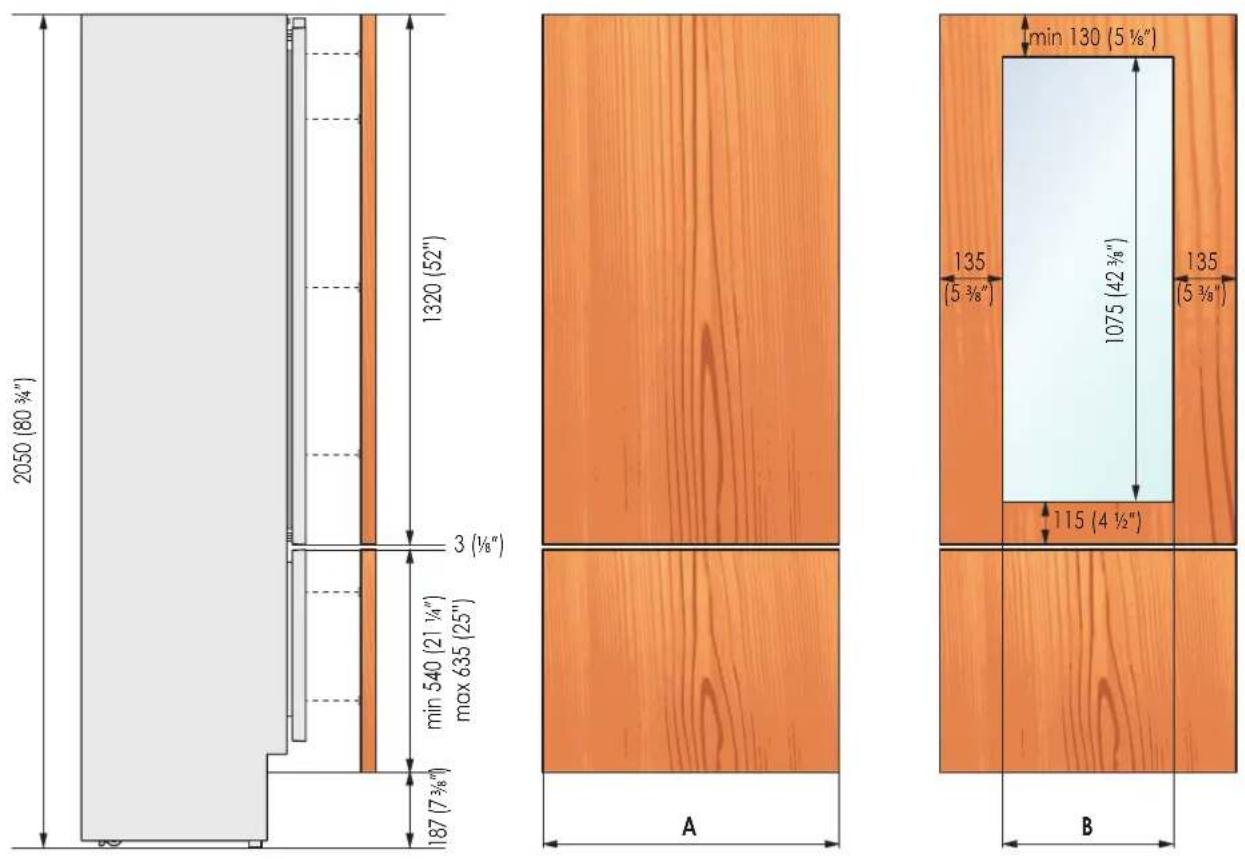

Dimensioner på paneler til modeller med en skuffeindsats

Det er muligt at anvende paneler med en tykkelse på mellem 18 mm (3/4 in) og 28 mm (1 1/8 in), med en maksimal vægt på 23 kg (51 pund) til lågepanelerne og med en maksimal vægt på 11 kg (25 lb) til panelerne til skuffeindsatsen.

Serie	Bredde på låge og skuffeindsals A	Bredde på hul i låge B
899	897 (35 1/4")	-
749	747 (29 3/8") -
599	597 (23 3/4") 327	(12 7/8")

Beregningseksempler

- Indbygning til køkken med en sølje på 2160 mm (85") i alt og en sokkel på 150 mm (6").

(NB. I beregningen anses reguleringsfodstøtten som værende på 0).

Beregning af skuffeindsats:

Sokkel 187 - 150 = 37 mm (1 3/8") → 540 + 37 = 577 mm (22 3/4")

Beregning af øverste skabslåge:

2160 - 2050 = 110 mm (4 1/4") → 1320 + 110 = 1430 mm (56 1/4")

Beregning af samlet højde:

150 + 577 + 3 + 1430 = 2160 mm (85")

Fastgørelse af paneler på låge og skuffeindsats

Når beslagene og vinklerne er sat på panelerne, kan man begynde installationen af skuffeindsatsen forneden.

Gør som følger:

■ Hægt panelet på skuffeindsatsen med udgangspunkt i de nederste justeringsvinkler ②.


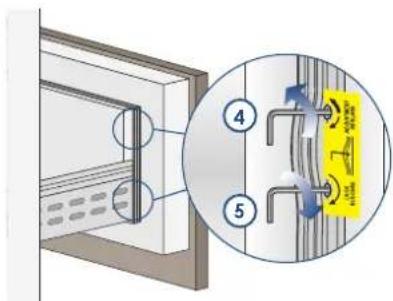

Nu er det muligt at justere tilpasningen af panelet i forhold til de tilstødende elementer ved hjælp af beslagene og justeringsvinklerne ③ ved at af- eller pådreje skruen på beslaget. Hold skruen en smule løsnet, og skub panelet til højre eller venstre for at centrere det på lågepanelet eller i forhold til resten af køkkenelementerne.

- Tilpasning i dybden: Efter at have løftet den magnetiske tætning, skal man arbejde på den indvendige del af skuffeindsatsen, og tilnærme eller fjerne lågepanelet hen over hullerne ④ og derefter blokere panelet hen over hullerne ⑤.

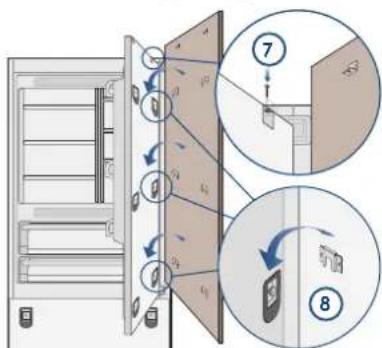

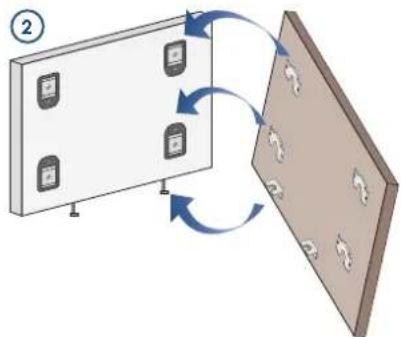

■ Hægt panelerne på fikseringsanordningerne ved først at indscætte de øverste justeringsvinkler 6.

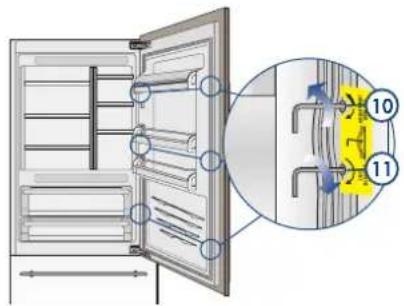

Nu er det muligt at justere tilpasningen af panelet i forhold til de tilstødende elementer ved hjælp af beslagene og justeringsvinklerne ⑦ og ⑧.

- Lodret tilpasning: Hæv eller sænk panelet ved at på- eller afdreje skruen på beslaget ⑨.

- Tilpasning i dybden: Efter at have løftet den magnetiske tætning, skal man tage fat på den indvendige del af lågen, og tilnærme eller fjerne lågepanelet hen over hullerne 10 og derefter blokere panelet på plads hen over hullerne 11.

Når panelet er justeret, skal man kontrollere at tætningen sidder korrekt på plads i sit leje for at undgå efterfølgende fejlfunktion på apparatet.

Installation i rummet

Indbygning af enkelt apparat

Profilerne i aluminium kan bruges til at lukke mellemrummene mellem apparatet og de tilstødende elementer eller et andet apparat, der står op ad dette.

Gør som følger:

■ Skub apparatet mod installationsrummet ①

■ Hvis apparatet skal indscættes i en niche, som også er lukket foroven, skal det sikres med en udluftningskanal bagtil, som har forbindelse udendørs, og de dekorative paneler til lågen og skuffeindsatserne skal være monteret før man skubber apparatet mod installationsrummet.
- Kontrollér at fodstøtterne og baghjulene er nivelleret før apparatet indbygges.
Fastgør apparatet til de tilstødende elementer ved at skrue begge sideprofiler, som allerede er monteret på apparatet, fast på disse ②.
For lettere at udføre indgrebet, skal man holde lågen og skuffeindsatsen åben.

- Montér afdækningsrammerne på profilerne, ved at indsøette dem fra siden ③ og derefter trykke hårdt indtil der høres et klik.

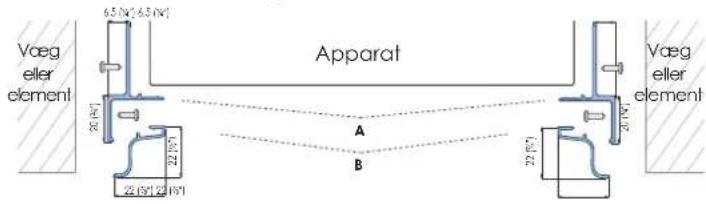

Monteringsskema til sideprofiler

A Profil til tilslutning i siden
B Afdækningsramme i siden

Indbygning i kombination

Nødvendigt tilbehør, som skal bestilles separat:

■ Centralt tilslutningssæt

Profilerne i aluminium kan bruges til at lukke mellemrummene mellem apparatet og de tilstødende elementer eller et andet apparat, der står op ad dette.

Gør som følger:

- Placér apparaterne foran rummet ① og efterlad tilstrækkelig plads til at kunne arbejde bag på apparaterne.

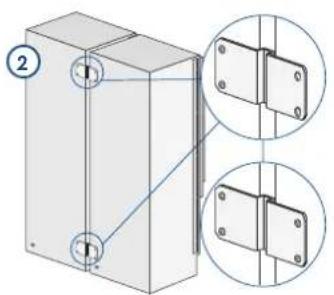

■ Flyt dig om bag ved apparaterne for montering afsamlingsvinklerne.

Fastgør først en side af den øverste og nederste vinkel på et af de to apparater og derefter på det andet ②.

- Tilpas nu apparaterne frontalt og sæt de to profiler sammen imellem dem ved hjælp af de medfølgende nitter ③. Sæt apparaterne sikkert på plads ved at fastgøre dem foroven og tilføje en vinkel som vist på figuren ④.

- Afslut ved at montere den midterste afdækningsramme, og skub den indtil du hører et klik ⑤.

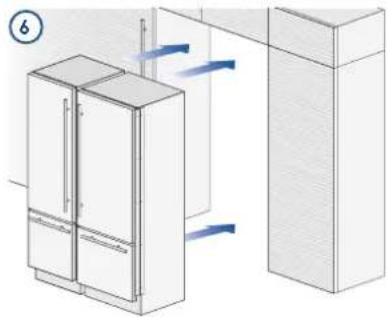

■ Skub apparateme således samlet ind i installationsrummet ⑥. Hvis apparatet skal indsættes i en niche, som også er lukket foroven, skal det sikres med en udluftningskanal bagtil, som har forbindelse udendørs, og de dekorative paneler til lågen og skuffeindsatserne skal være monteret før man skubber apparatet mod installationsrummet.

• Kontrollér at fodstøtterne og baghjulene er nivelleret før apparatet indbygges.
  Fastgør ethvert apparat til de tilstødende elementer ved at skrue begge sideprofiler, som allerede er monteret på apparatet ⑦ fast på disse.

For lettere at udføre indgrebet, skal man holde lågen og skuffeindsatsen åben.

■ Montér afdækningsrammerne på profilerne ⑧, ved at ind- sætte dem fra siden og derefter trykke hårdt indtil der høres et "klik" (som ved indbygning af et enkelt apparat).

Væg eller element Apparat Apparat Væg eller element A B D E D A B

A Tilslutningsprofil
B Afdækningsramme i aluminium
D Central tilslutningsprofil
E Midterste afdaekningsramme

• Placér apparaterne foran rummet og efterlad tilstrækkelig plads til at kunne arbejde bag på apparaterne.
  ■ Flyt dig om bag ved apparaterne for monteringen ①

- Tilpas nu apparaterne frontalt og sæt dem sammen foroven ved at påsætte en vinkel som vist på figure ^2 og forneden ^3 .

- Kontrollér at fodstøtterne og baghjulene er nivelleret.

Montering af vippesikringen

For at undgår faren for at apparatet skrider hvis man åbner en låge og skuffer med fuld last, er det obligatorisk at installere to vinker, som fastgør den øverste del af apparatet til muren.

Gør som følger:

Vinklerne påsættes som vist på figuren, ved at bruge skruerne og de medfølgende støtteklodser.

Anbring en vinkel på den øverste del af apparatet ud for fikseringshullerne og fastgør tilpas den til muren ①.

45 (2.4) 39 (2.4) 152 (6°) ①

■ Markér hullernes position med blyanten ②.

Bor et hul i muren med en bit på 8 mm (3/8") og indsæt ekspansionsklodsen ③.

Sæt vinklen på plads og fastgør dem først på den øverste del af køleskabet og derefter på muren ④.

Sørg for at vinklerne er spændt godt fast før åbning af skufferne og lågen, frem for alt hvis panelerne allerede er monteret.

Montering af vippesikringen: Total indbygning

■ Anbring beslagene og fastgør dem på muren ①, fjern ventilationsristen ② og den forreste lukning ③.

■ Indsæt beslagene i de bagerste huller ⑥.

⑤ ④ ⑥

■ Fastgør beslagene og geninstallér de afmonterede dele ⑦.

Monteringen af greb på fronter i rustfrit stål

For at fastgøre grebene til lågen og skuffeindsatsen skal man gøre som vist.

Gør som følger:

- Indsæt afstandsstykkerne til grebene på de to stifter på lågen og på skuffeindsatsen ①.

■ Skru unbrakoskruerne på grebet på ②.

Låseskruerne strammes i bund ved hjælp af en unbrakonøgle på 2,5 mm (1/8").

Ventilation

Serie: Integrated (Indbygget)

Ventilationen sikres af et Ivungent luftsystem gennem en rist som sidder nederst på apparatet. Hvis der findes en frontsokkel, skal denne have en åbning for at sikre en korrekt ventilation af apparatet, som vist på tegningen.

Man kan selv vælge type af åbning på soklen (f. eks. lodrette eller vandrette huller), men de skal dog kunne garantere en åben overflade lig med 50 % af den samlede.

I dette tilfælde anbefales det at fjerne den originale rist for at forbedre ventilationen yderligere.

Ventilationsristen er fastgjort magnetisk på apparatet og kan let fjernes, også af brugeren, til kontrol og rengøring af kondensatoren for eventuel ophobning af støv.

Hvis soklen dækkes delvist af køkkenets sokkel tilrådes det at flytte den for yderligere at fremme ventilationen.

B A C C

	Serie 90 Serie 75 Serie 60
A	860 (33 7/8")	740 (29 1/8")	560 (22")
B	>100 (4")
C	10 (3/8")
	50%

Serie: Free-Standing (fritstående)

Ventilationen sikres af et tvungent luftsystem gennem en rist som sidder øverst på apparatet.

Denne rist må under ingen omstændigheder dækkes af paneler eller andre anordninger, som kan forringe dens effektivitet.

Slutkontrol af installationen

☑ Kontrollér at fodstøtterne er installeret korrekt.
√ Kontrollér at der ikke er spild i tilslutningen til vandanlægget og at lukkehanen er let tilgængelig.
Kontrollér at den elektriske tilslutning er udført korrekt og at stikket og den tildelte, flerpolede afbryder er let tilgængelige.
☑ Kontrollér at apparatet er tilpasset perfekt til de tilstøden-de elementer.
Kontrollér at samtlige, midlertidige klæbe- eller beskyttelsesbånd er fjernet ind- eller udvendigt.
√ Kontrollér at lågerne lukker helt og at skufferne og indsatserne glider korrekt.

Hvis teksten Standby ikke vises ved første tænding, men der i stedet vises teksterne Fridge too warm, Fresco too warm, Freezer too warm og/eller lydsignaler, betyder det at apparatet allerede har påbegyndt afkølingen.

I dette tilfælde skal man deaktivere eventuelle lydsignaler ved en let berøring af tasten Alarm, lukke lågen igen og vente, til de programmerede temperaturer er nået.

Det anbefales at lade apparatet være i funktion i tom tilstand og med lukket låge og lukkede skuffer før man indscætter fødevarerne.

Idriftsættelse

- Ved åbning af lågen vises normalt beskeden "Stand-by" på kontrolpanelet, mens alle tasterne på panelet er slukkede.

Stand by

For at tænde apparatet skal man trykke i 3 sekunder på tasten Unit ⏻. På displayet vises teksten "Initial test" i cirka to minutter, hvorefter kompressorerne går i funktion, hvor de forbliver aktive indtil den indstillede standardtemperatur fra fabrik er nået. Husk at dette tidsrum kan vare flere timer. Såfremt apparatet er forsynet med en ismaskine, skal man før man aktiverer den sikre sig, at vandfilterpatronen er installeret og fylde det hydrauliske kredsløb med vand.

Aktivér herefter ismaskinen ved at trykke på tasten Ice Maker ^25 .

- For yderligere information om apparatets funktion henvises til brugermanualen.
