PBB25431SK - Køleskab Zoppas - Gratis brugsanvisning og manual

Produkttype	Køle-/fryseskab
Apparatmål (H x B x D)	1580 mm x 560 mm x 550 mm
Nichemål (H x B x D)	1580 mm x 560 mm x 550 mm
Spænding / Frekvens	230-240 V / 50 Hz
Klimaklasse	SN (10 °C til 32 °C), N (16 °C til 32 °C), ST (16 °C til 38 °C), T (16 °C til 43 °C)
Opbevaringstid ved fejl	22 h
Kølemiddel	Isobutan (R600a)
Dørhængning kan ændres	Ja
Justerbare hylder	Ja, med styreskinner
Justerbare dørhylder	Ja, i højden justerbare
Isfremstilling	Ja, med en eller flere bakker
Belysning	Indvendig belysning, udskiftelig
Kabellængde	Ca. 1,5 m (estimeret)
Vægt	Ikke angivet (ca. 50 kg estimeret)
Energieffektivitetsklasse	Ikke angivet (typisk A+ til C)
Årligt energiforbrug	Ikke angivet (typisk 150-250 kWh)
Luftbåren støjemission	Ikke angivet (typisk 35-42 dB(A))

Ofte stillede spørgsmål - PBB25431SK Zoppas

Hvordan tænder jeg køleskabet?

Sæt stikket i stikkontakten og drej temperaturregulatoren med uret til en midterste indstilling. Køleskabet begynder straks at køle.

Hvad betyder klimaklassen?

Klimaklassen angiver de rumtemperaturområder, hvor apparatet fungerer korrekt: SN (10–32 °C), N (16–32 °C), ST (16–38 °C) og T (16–43 °C). Opstil kun apparatet i rum med de angivne temperaturer.

Hvordan indstiller jeg temperaturen?

Drej temperaturregulatoren på et højere tal for kraftigere køling og på et lavere tal for svagere køling. En midterste indstilling er optimal til normal brug.

Hvorfor dannes der is på bagvæggen?

Hvis omgivelsestemperaturen er høj, eller apparatet er fuldt belastet og indstillet til den laveste temperatur, kan det føre til permanent kompressordrift og isdannelse. Drej regulatoren til en varmere indstilling, så den automatiske afrimning fungerer.

Hvordan afrimer du fryseren?

Indstil en lavere temperatur 12 timer før afrimning. Sluk for apparatet, tag frysevarerne ud, og lad døren stå åben. Stil en skål med varmt vand indeni for at fremskynde processen. Fjern isen forsigtigt uden at bruge skarpe genstande.

Hvad gør jeg, hvis apparatet ikke køler?

Kontrollér, om stikket er korrekt sat i, og om stikkontakten har spænding (test f.eks. med et andet apparat). Sørg for, at temperaturregulatoren ikke står på 0. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan skifter jeg den indvendige belysning?

Træk stikket ud. Tryk det transparente dæksel opad og nedad, tag det af, og udskift pæren med en tilsvarende husholdningspære (maksimal effekt står på dækslet). Sæt dækslet på igen, og sæt stikket i.

Kan jeg ændre dørhængningen?

Ja, dørhængningen kan ændres. Gør dette i henhold til monteringsvejledningen: Løsn hængslerne, skift dørsiden, og stram alle skruer. Arbejd helst to personer for at undgå skader.

Hvorfor løber der vand i køleskabet?

Mulige årsager: Vandafgangen er tilstoppet (rens den med en blød genstand), eller fødevarer blokerer afløbet til opsamlingsrenden. Sørg for, at afløbsåbningen er fri, og at dørpakningerne er rene.

Hvordan opbevarer jeg fødevarer korrekt?

Læg varme retter først i, når de er afkølede, pak fødevarer lufttæt ind, og lad luften cirkulere omkring maden. Kød i den øverste sektion, frugt og grønt i grøntsagsskuffen. Læg frosne varer straks efter køb i fryseren.

BRUGSANVISNING PBB25431SK Zoppas

Om sikkerhed 32 ____
Sikkerhedsanvisninger 33 ____
Betjening.34
Daglig brug.34
Råd og tip 36 ____

Ret til ændringer uden varsel forbeholdes.

⚠ Om sikkerhed

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten kan ikke drages til ansvar, hvis apparatet installeres forkert og anvendelsen forårsager skade. Opbevar altid brugsanvisningen sammen med apparatet til eventuel fremtidig brug.

Sikkerhed for børn og andre udsatte personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.
• Børn må ikke lege med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
• Opbevar al emballage utilgængeligt for børn.

Generelt om sikkerhed

- Dette apparat er beregnet til husholdningsbrug eller lignende anvendelse, som f.eks.:

• Stuehuse, kantineområder i butikker, på kontorer og i andre arbejdsmiljøer
  – Af kunder på hoteller, moteller, bed & breakfast og andre miljøer af indkvarteringstypen

- Sørg for, at der er frit gennemtræk gennem udluftninger, både i apparatets kabinet og i et evt. indbygningselement.

- Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, medmindre de er anbefalet af producenten.

- Undgå at beskadige kølekredsløbet.

- Brug ikke el-apparater indvendig i køleskabet, med mindre det er anbefalet af producenten.

• Undlad at bruge højtryksrenser eller damp til at rengøre apparatet.
• Rengør apparatet med en fugtig, blød klud. Brug kun et neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Opbevar ikke eksplosive stoffer, som f.eks. aerosolbeholdere med brændbar drivgas, i dette apparat.
• Hvis netledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, dennes serviceværksted eller en tekniker med tilsvarende kvalifikationer.

Sikkerhedsanvisninger

Installation

ADVARSEL! Apparatet må kun installeres af en sagkyndig.

• Fjern al emballagen.
• Undlad at installere eller bruge et beskadiget apparat.
• Følg installationsvejledningen, der følger med apparatet.
• Vær altid forsigtig, när du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker.

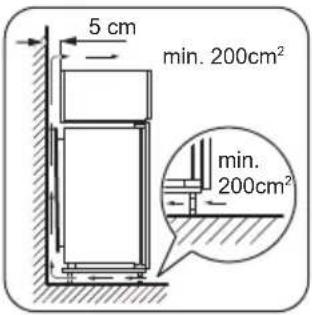

• Sørg for, at luften kan cirkulere omkring apparatet.
• Vent mindst 4 timer, inden du slutter apparatet til strømforsyningen. Dette er for, at olien kan løbe tilbage i kompressoren.
• Installér ikke apparatet tæt på radiatorer eller komfurer, ovne eller kogeplader.
• Apparatets bagside skal anbringes mod væggen.
• Installér ikke apparatet, hvor der er direkte sollys.
• Installér ikke dette apparat på områder, der er for fugtige eller for kolde, som f.eks. udhuse, garager og vinkældere.
• Når du flytter apparatet, skal du løfte op i forkanten, så gulvet ikke bliver ridset.

Tilslutning, el

ADVARSEL! Risiko for brand og elektrisk stød.

• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Sørg for, at de elektriske data på typeskiltet svarer til strømforsyningen. Hvis det ikke er tilfældet, skal du kontakte en elektriker.

• Brug altid en korrekt monteret lovlig tilslutningskontakt.

• Brug ikke multistik-adaptere og forlængerledninger.

• Pas på, du ikke beskadiger de elektriske komponenter (f.eks. netstik, netledning, kompressor). Kontakt servicecenteret eller en elektriker for at skifte de elektriske komponenter.
• Netledningen skal være under niveauet for netstikket.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Undgå at slukke for maskinen ved at trække i ledningen. Tag altid fat i selve netstikket.

Brug

ADVARSEL! Risiko for personskade, forbrændinger, elektrisk stød eller brand.

• Apparatets specifikationer må ikke ændres.
• Anbring ikke el-apparater (f.eks. ismaskiner) i apparatet, medmindre det er angivet på apparatet som egnet af producenten.
• Vær omhyggelig med ikke at forårsage skade på kølekredsløbet. Det indeholder isobutan (R600a), en naturgas med høj biologisk nedbrydelighed. Denne gas er brandbar.
• Hvis der opstår skader på kølekredsløbet, skal du sørge for, at der ikke er åben ild eller antændelseskilder i rummet. Luft ud i rummet.
• Lad ikke varme ting røre apparatets plastdele.
• Sæt ikke drikkevarer med kulsyre (brus) i fryserafdelingen. Dette vil skabe tryk på drikkevarerne.
• Opbevar ikke brandfarlig gas og væsker i apparatet.
• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

• Rør ikke ved kompressoren eller kondensatoren. De er varme.

• Rør ikke ved ting fra fryserafdelingen, hvis dine hænder er våde eller fugtige.

• Indfrys ikke madvarer, der har været optøet.
  • Overhold opbevaringsanvisningerne på emballagen til frostvaren.

Indvendigt lys

- Den type lampe, der bruges i dette apparat, er ikke egnet til oplysning i almindelige rum.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.
• Apparatets kølesystem indeholder kulbrinter. Kun en faguddannet person må udføre vedligeholdelse og opladning af enheden.

- Undersøg jævnligt apparatets afløb, og rengør det, hvis det er nødvendigt. Hvis afløbet er blokeret, ophobes afrimningsvandet i bunden af apparatet.

Bortskaffelse

ADVARSEL! Risiko for personskade eller kvælning.

• Tag stikket ud af kontakten.
• Klip elledningen af, og kassér den.
• Fjern lågen, så børn og kæledyr ikke kan blive lukket inde i apparatet.
• Apparatets kølekredsløb og isoleringsmaterialer er ozonvenlige.
• Isoleringsskummet indeholder brændbar gas. Kontakt din genbrugsplads ang. oplysninger om, hvordan apparatet bortskaffes korrekt.
• Undgå at beskadige delene til køleenheden, der befinder sig i nærheden af varmeveksleren.

Betjening

Aktivering

1. Sæt stikket i stikkontakten.
2. Drej termostatknappen med uret til en mellemindstilling.

Deaktivering

Sluk for apparatet ved at dreje termostatknappen på "0".

Indstilling af temperatur

Temperaturen reguleres automatisk.

Normalt er en mellemindstilling mest passende. Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

• rumtemperaturen
  • hvor ofte døren åbnes
• mængden af madvarer

• apparatets placering.

• Drej termostatknappen mod lavere indstillinger for at vælge minimum køling.

• Drej termostatknappen mod højere indstillinger for at vælge maksimal køling.

Daglig brug

Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske.

Pas på! Hvis den omgivende temperatur er høj, eller apparatet er helt fyldt, og apparatet står på det koldeste trin, kan kompressoren køre konstant, så der dannes rim eller is på bagvæggen. Hvis det sker, sættes termostatknappen på en højere temperatur, så den automatiske afrimning starter, og strømforbruget dermed falder.

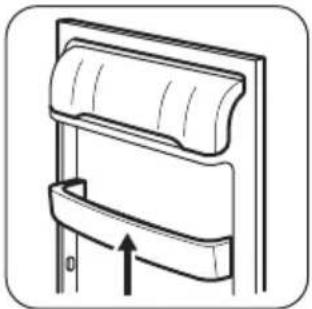

Placering af lågehylder

Hylderne i lågen kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse.

1. Træk gradvis hylden i pilenes retning, indtil hylden er fri

1. Sæt den derpå i den ønskede højde.

Nedfrysning af friske madvarer

Fryseafdelingen er velegnet til indfrysning af friske madvarer og til opbevaring af frosne og dybfrosne madvarer i lang tid.

Til nedfrysning af friske madvarer behøver mellemindstillingen ikke at ændres.

Men hvis maden skal nedfryses hurtigere, drejes termostatknappen hen på en højere indstilling for at få maksimal køling.

I så fald kan temperaturen i køleafdelingen komme under 0 °C. Hvis det sker, sættes termostatknappen på en varmere indstilling.

Læg de madvarer, der skal indfryses, i det øverste rum.

Den maksimale mængde madvarer, der kan indfryses på 24 timer, står på mærkepladen, der er anbragt indvendigt i apparatet.

Indfrysningsprocessen varer 24 timer: i dette tidsrum må der ikke lægges andre madvarer i, som skal indfryses.

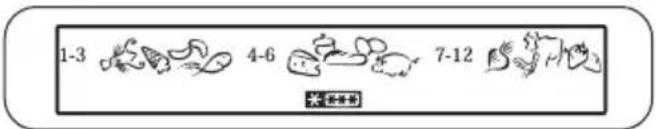

Dybfrostkalender

Symbolerne viser forskellige slags dybfrost.

Tallene angiver det antal måneder, de pågældende madvarer kan opbevares. Madvarens kvalitet og behandling før nedfrysningen afgør, om det højeste eller laveste tal for opbevaringstid gælder.

Isterningbakker

Apparatet har en eller flere bakker til isterninger.

Brug ikke metalgenstande til at tage bakkerne ud af frostrummet.

1. Fyld vand i disse bakker
2. Sæt isbakkerne i frostafdelingen.

Optøning

Når dybfrostvarer eller nedfrosne madvarer skal bruges, kan de optøs i køleafdelingen eller ved stuetemperatur, afhængig af hvornår de skal bruges.

Små stykker kan endda tilberedes uden optøning, direkte fra fryseren: I så fald forlænges tilberedningstiden.

Opbevaring af frosne madvarer

Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillinger, inden der lægges madvarer ind.

Hvis der skal opbevares store mængder mad, tages alle skuffer og kurve ud, og maden lægges på hylderne for at opnå det bedste resultat.

ADVARSEL! Undgå at overskride den maksimale frysekapacitet, der er angivet på siden af øverste afdeling (hvis

relevant)

Hvis madvarerne optøs ved et uheld, f.eks. som følge af strømsvigt, og strømafbrydelsen har varet længere end den angivne optøningstid, er det nødvendigt at spise madvarerne eller at tilberede dem og derefter indfryse dem igen (efter afkøling).

Temperaturindikator

Dette apparat sælges i Frankrig. I henhold til gældende lov i dette land skal køleskabets nederste afdeling være forsynet med en særlig enhed (se tegningen), der viser den koldeste zone i denne.

Råd og tip

Normale driftslyde

• Der kommer en svag gurglende og boblende lyd fra kølerørene, når der pumpes kølemiddel.
• Der kommer en summende og pulserende lyd fra kompressoren, når der pumpes kølemiddel.
• Der kommer en pludselig smældende lyd fra apparatets inderside, som forårsages af termisk udvidelse (et naturligt og ufarligt fysisk fænomen).
• Der kommer en svag klik-lyd fra temperaturregulatoren, när kompressoren tændes eller slukkes.

Energisparetips

• Åbn lågen så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.
• Hvis den omgivende temperatur er høj, termostatknappen står på lav temperatur, og apparatet er helt fyldt, kører kompressoren muligvis konstant, så der dannes rim eller is på fordamperen. Hvis det sker, sættes termostatknappen på en varmere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet
• Læg låg på maden eller pak den ind, især hvis den lugter stærkt
• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

• Kød (alle slags): pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen.
• Det er kun sikkert at opbevare kød på denne måde i højst 1-2 dage.
• Tilberedt mad, pålæg, kolde retter og lignende: bør pakkes ind og kan stilles på alle hylder.

• Frugt og grønt: bør rengøres grundigt og lægges i den/de særlige skuffe(r).
• Smør og ost: bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude.
• Flasker: disse har brug for en hætte og skal opbevares i dørflaskehylden, eller (hvis udstyret hermed) på flaskestativet.
• Bananer, kartofler, løg og hvidløg må ikke lægges i køleskab, med mindre de er pakket ind.

Råd om frysning

Her er nogle vigtige tip om, hvordan du udnytter fryseafdelingen bedst muligt:

• Den maksimale mængde madvarer, der kan indfryses på 24 timer, står på typepladen.
• Indfrysningen tager 24 timer. I dette tidsrum bør der ikke lægges flere madvarer ind.
• Nedfrys kun førsteklasses madvarer, der er friske og grundigt rengjorte.
• Del maden op i små portioner, så den indfryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge.
• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt.
• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem.
• Magre madvarer holder sig bedre og længere end fedtholdige. Salt nedsætter madens holdbarhed.
• Hvis sodavandsis spises direkte fra frostrummet, kan de give forfrysninger.
• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden.

Tips om opbevaring af frostvarer

For at få den største fornøjelse af dette apparat skal du:

• Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen.
• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren.
• Åbne lågen så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.

- Optøede madvarer nedbrydes meget hurtigt og kan ikke nedfryses igen.

- Overskrid ikke udløbsdatoen på pakken.

ADVARSEL! Se kapitlerne om sikkerhed.

Regelmæssig rengøring

Pas på! Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet.

Pas på! Undgå at beskadige kølesystemet.

Pas på! Når du flytter skabet, skal du løfte op i forkanten, så gulvet ikke bliver ridset.

Apparatet skal jævnlig rengøres:

1. Vask det indvendigt, inkl. tilbehør, med lunkent vand tilsat neutral sæbe.
2. Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.
3. Skyl og tør grundigt af.
4. Rens kondensatoren og kompressoren bag på skabet med en børste, hvis der er adgang til dem. Det øger apparatets ydeevne og sparer strøm.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang kompressoren standser. Afrinningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over kompressoren), hvor det fordamper.

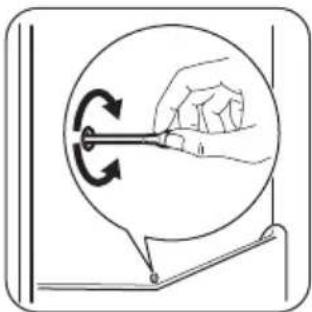

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet.

Afrimning af fryseren

Pas på! Brug aldrig skarpe metalgenstande til at skrabe rim af fryseren. Det kan beskadige den. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, medmindre det er anbefalet af producenten. Hvis dybfrostvarernes temperatur er steget under afrimningen, kan det forkorte deres holdbarhed.

Ca. 12 timer før afrimningen indstilles termostatknappen til en lavere temperatur for at opbygge tilstrækkelig ekstra køling til afbrydelsen i driften.

Der vil altid dannes lidt rim på hylderne i frostrummet og rundt om øverste rum.

Fryseren skal afrimes, när laget af rim er 3-5 mm tykt.

1. Sluk for apparatet, og tag elstikket ud af stikkontakten.
2. Tag eventuelle madvarer ud, pak dem ind i flere lag avispapir, og læg dem et koldt sted.

ADVARSEL! Rør ikke frostvarer med våde hænder. Hænderne kan fryse fast til pakken.

1. Lad døren stå åben. Sæt evt. en grydefuld varmt vand i frostafdelingen for at fremskynde optøningen. Fjern efterhånden de stykker is, der går løs under afrimningen.

2. Når afrimningen er afsluttet, tørres skabet grundigt af indvendigt.

3. Tænd for køleskabet.

Læg madvarerne på plads i frostafdelingen efter tre timer.

Pause i brug

Tag følgende forholdsregler, når apparatet ikke skal bruges i længere tid:

1. Tag stikket ud af stikkontakten.
2. Tag al maden ud.
3. Afrim (hvis nødvendigt) og rengør apparatet og alt tilbehør.
4. Rengør apparatet inkl. alt tilbehør.
5. Lad døren/dørene stå åben for at forebygge ubehagelig lugt.

Fejlfinding

ADVARSEL! Se kapitlerne om sikkerhed.

Hvis noget går galt

Problem Mulige årsager	Løsning
Apparatet virker slet ikke. Der er slukket for apparatet. Tænd for apparatet.
Stikket er ikke sat rigtigt i kontakt-	en.	Sæt stikket helt ind i kontakten.
Der er ingen strøm i stikkontakt-	en.	Prøv at tilslutte et andet elektrisk ap-parat til den pågældende stikkontakt. Kontakt en autoriseret elektriker.
Apparatet støjer. Apparatet står ikke stabilt. Kontrollér, om apparatet står stabilt.
Pæren lyser ikke. Pæren er i standby. Luk og åbn døren.
	Pæren er defekt. Se under "Udskiftning af pæren".
Kompressoren kører hele tiden. Temperaturen er indstillet forkert. Se under "Betjening".
Der blev lagt for store mængder	mad i på samme tid.	Vent nogle timer, og kontroller så tem-peraturen igen.
Der er for høj stuetemperatur. Se klimaklassediagrammet på type-		skiltet.
Madvarerne var for varme, da de	blev lagt i apparatet.	Lad madvarerne komme ned på stue-temperatur, før de lægges i.
	Døren er ikke lukket rigtigt. Se under "Lukning af døren".
	Proppen til afløbet er ikke sat rig- tigt i.	Sæt proppen til afløbet rigtigt i.
	Madvarerne er ikke pakket godt nok ind.	Pak maden rigtigt ind.
	Temperaturen er indstillet forkert. Se under "Betjening".
Der løber vand inde i køleskabet. Vandafløbet er tilstoppet. Rens vandafløbet.
	Madvarer forhindrer, at vandet ikke løber ned i vandbeholderen.	Sørg for, at madvarerne ikke rører ved bagpladen.
Der løber vand ud på gulvet. Smeltevandsafløbet er ikke tilslut- tet til fordampningsbakken over kompressoren.		Tilslut smeltevandsafløbet til fordamp- ningsbakken.
Temperaturen i apparatet er for lav/høj.	Temperaturen er ikke indstillet korrekt.	Vælg en højere/lavere temperatur.
	Døren er ikke lukket rigtigt. Se under "Lukning af døren".
	Madvarernes temperatur er for høj.	Lad madvarerne køle ned til stuetemperatur, før de sættes i skabet.
	Der er lagt for store mængder mad i på samme tid.	Læg færre madvarer i ad gangen.
	Tykkelsen af rimen er over 4-5 mm.	Afrim apparatet.
	Døren er blevet åbnet for tit. Åbn kun døren, når det er nødvendigt.
	Der cirkulerer ikke kold luft i apparatet.	Kontrollér, at der cirkulerer kold luft i apparatet.

Hvis rådet ikke fører til det ønskede resultat, skal du henvende dig til nærmeste mærkeværksted.

Udskiftning af pæren

Pas på! Tag stikket ud af kontakten.

1. Udvid samtidigt det gennemsigtige dæksel op og ned med fingrene, og løsn det i pileretningen.

1. Udskift pæren med en, der har samme effekt og form, og som er specielt beregnet til

Teknisk information

husholdningsapparater. (den maksimale effekt er angivet på lampedækslet).

1. Genmontér lampedækslet.
2. Sæt stikket i stikkontakten.
3. Åbn lugen. Kontrollér, at lampen lyser.

Lukke døren

1. Rengør dørpakningerne.
2. Justér døren, hvis den ikke slutter tæt. Se under "Installation".
3. Udskift evt. defekte dørpakninger. Kontakt eftersalgsservicen.

Tekniske data

Nichemål
Højde mm 1580
Bredde mm 560
Dybde mm 550
Temperaturstigningstid Timer 22
Spænding Volt 230 - 240
Frekvens Hz 50

De tekniske specifikationer fremgår af mærkepladen udvendigt eller indvendigt i apparatets samt af energimærket.

Installation

ADVARSEL! Se kapitlerne om sikkerhed.

Opstilling

Apparatet kan installeres et tørt sted med god udluftning, hvor rumtemperaturen passer til den anførte klimaklasse på apparatets typeskilt:

Klima-klasse	Omgivelsestemperatur
SN +10°C til 32°C
N +16°C til 32°C
ST +16°C til 38°C
T +16°C til 43°C

Der kan opstå visse funktionsproblemer for visse typer modeller, når de betjenes uden for dette interval. Der kan kun garanteres korrekt drift inden for det specifikke temperaturinterval. Hvis du er i tvivl om, hvor du kan installere apparatet, bedes du henvende dig til sælgeren, vores kundeservice eller til det nærmeste serviceværksted

Tilslutning, el

• Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på mærkepladen svarer til boligens forsyningsstrøm.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord

på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse iht. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds.

• Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes.
• Apparatet er i overensstemmelse med EU-direktiverne.

Der skal være tilstrækkelig luftstrøm bag apparatet.

ADVARSEL! Inden der udføres nogen form for arbejde på apparatet, skal stikket altid tages ud af kontakten.

Pas på! Under de følgende operationer anbefales det at få en hjælper til at holde godt fast i apparatets døre, mens arbejdet udføres.

1. Løsn øverste drejetap, og tag afstandsstykket ud.
2. Fjern øverste drejetap og øverste låge.

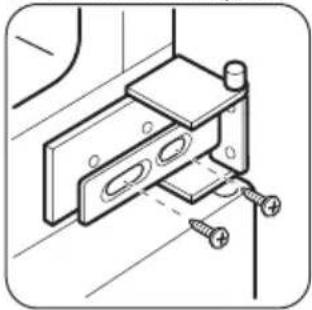

1. Løsn midterhængslet.


1. Sæt den nederste drejetap på i den modsatte side.
2. Skru midterhængslet fast.
3. Sæt øverste låge på.
4. Skru afstandsstykket fast, og skru øverste drejetap fast.

Foretag en sidste kontrol for at sikre, at:

• Alle skruer er strammet.
• Den magnetiske pakning slutter tæt til kabinettet.
  • Døren åbner og lukker rigtigt.
  Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). Hvis dette er tilfældet, skal du lade pakningen tilpasse sig selv. Hvis du ikke selv vil vende døren, kan du henvende dig til Electrolux Service A/S. En tekniker herfra vil vende døren mod betaling.

Installation af apparat

Sørg for, at elkablet kan bevæges frit.

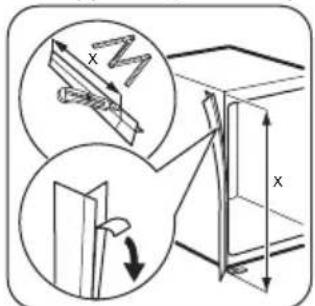

1. Klip eventuelt isolerbåndet af, og sæt det på apparatet, som vist på tegningen.

1. Skub apparatet i pilenes retning (1), indtil den øverste dækliste støder mod køkkenelementet.
2. Skub køleskabet i pilenes retning (2) mod skabet på den modsatte side af hængslet.

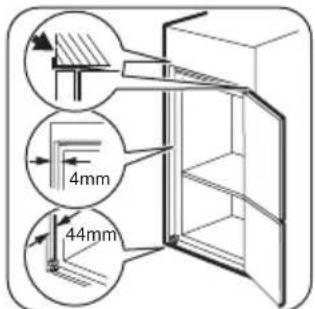

1. Sørg for, at afstanden mellem køleskabet og skabets forkant er 44 mm.

Det underste hængsels afdækning (i posen med tilbehør) sikrer, at afstanden mellem apparatet og køkkenskabet er korrekt.

1. Sørg for, at afstanden mellem apparatet og skabet er 4 mm.
2. Åbn lugen. Sæt det underste hængsels afdækning på plads.

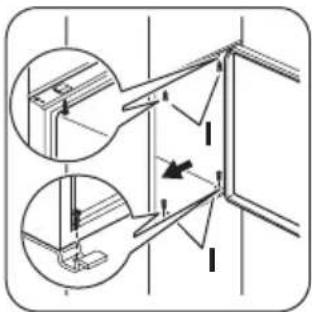

3. Fastgør køleskabet til nichen med 4 skruer.

1. Fjern den rigtige del fra hængslets afdækning (E). Sørg for at fjerne den højre del på det højre hængsel og den venstre del på det venstre hængsel.

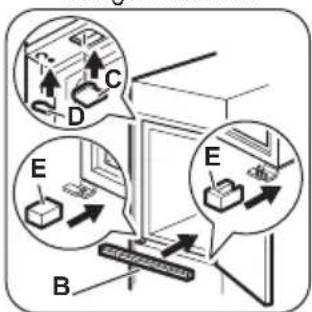

1. Sæt afdækningerne (C, D) i øskenerne og hængselhullerne.

1. Montér udluftningsristen (B).
2. Sæt hængselafdækningerne (E) på hængslet.

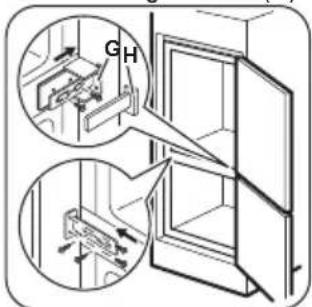

3. Forbind apparatet til køkkenmodulets side: a. Skru skruerne i del (G) løs, og flyt delen (G) til køkkenskabets sidevæg. b. Stram skruerne på delen (G) igen. c. Fastgør delen (H) til delen (G).

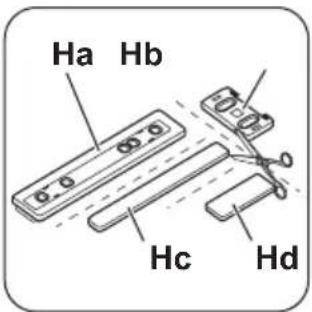

1. Adskil delene (Ha), (Hb), (Hc) og (Hd).

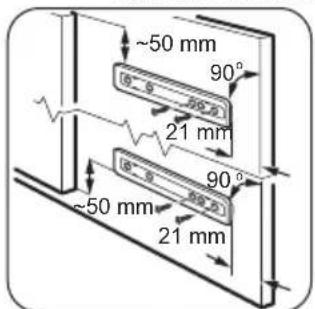

a. Montér del (Ha) på indersiden af køkkenelementet.

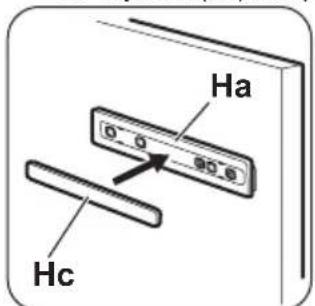

b. Tryk del (Hc) fast på del (Ha).

1. Åbn køleskabets låge og skabslågen i en vinkel på 90°.

a. Sæt den lille firkantede plade (Hb) i skinnen (Ha).

b. Sæt apparatets låge sammen med skabslågen og afmærk hullerne.

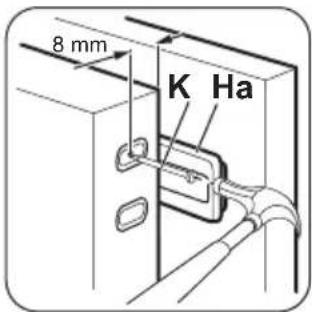

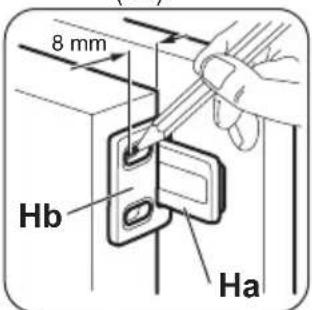

1. Fjern beslagene og afmærk en afstand på 8 mm fra dørens udvendige kant, hvor sømmet skal fastgøres (K).

1. Anbring den lille vinkel på skinnen igen, og fastgør den med de medfølgende skruer.
2. Sørg for, at skabslågen og apparatets låge flugter ved at justere delen Hb.

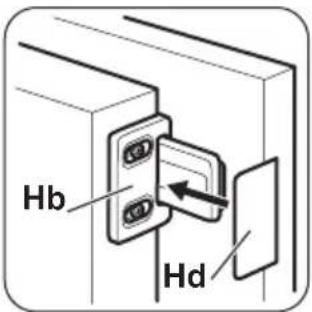

1. Tryk del (Hd) fast på del (Hb).

MILJ∅HENSYN

Foretag en sidste kontrol for at sikre, at:

• Alle skruer er strammet.
• Den magnetiske pakning sættes på skabet, så den slutter tæt.

Hvis rumtemperaturen er lav (f. eks. om vinteren), reduceres pakningens størrelse. Pakningen udvider sig, när rumtemperaturen stiger.

Genbrug materialer med symbolet. Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.
