BRUGSANVISNING CU-HZ35XKE PANASONIC

Betjeningsvejledning

90-111

Klimaanlæg

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

Inden installationen skal installatøren:

Læse installationsvejledningerne og derefter bede kunden om at opbevare dem til senere brug.

Fjerne fjernbetjeningen, der er pakket med indendørsenheden.

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene beskriver handlinger som er OBLIGATORISKE.

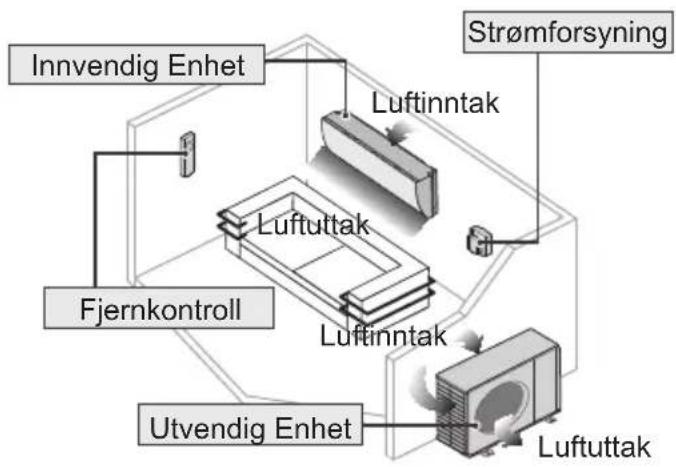


ADVARSEL

- Kan ikke kontrollere hastigheten på viften.

Rør ikke den skarpe aluminiumsfi nnen. Skarpe deler kan forårsake skade.

Ikke slå på inne-enheten när du vokser gulvet. Etter voksingen må du lufte godt før du kan slå enheten på.

2-4. Brannslukker tilstede

- Merk systemet når ladingen er ferdig (hvis ikke allerede merket).

i) Det maksimale arbeidstrykket i sylinderen må ikke overskrides, heller ikke midlertidig.

- Kan ikke velges samtidig.

Operasjonsmodus

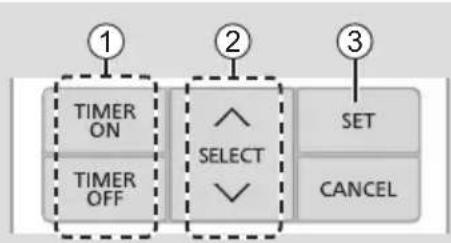

- Denne kontrollen vil ikke være aktivert når TIMER er innstilt.

Fjerne eventuelle blokkeringer fra dreneringsrøret.

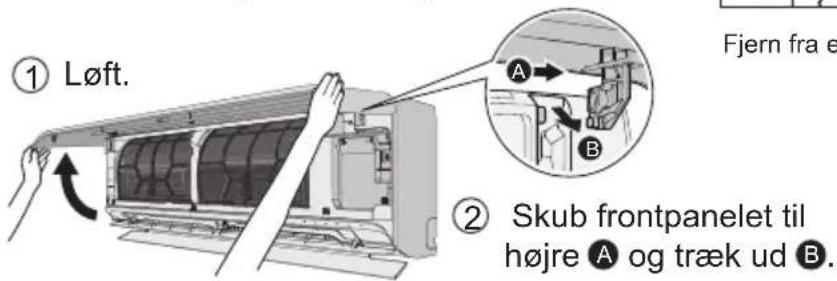

Frontpanel

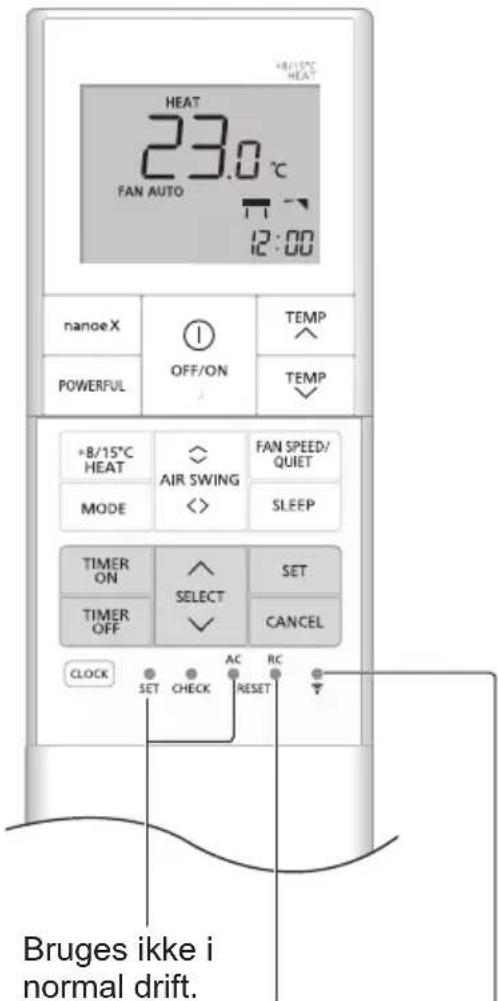

② Trykk til du hører en pipetone, og noter feilkoden

En ny indbygget netværksadapter, der lader dig styre din varmepumpe hvor som helst fra.

Brug fjernbetjeningen inden for 8 m fra fjernbetjeningsmodtageren på indendørsenheden.

+8/15°C HEAT OFF 12:00 B nanoeX OFF/ON TEMP POWERFUL TEMP +8/15°C HEAT AIR SWING FAN SPEED/ QUIET MODE SLEEP A TIMER ON SELECT SET TIMER OFF CANCEL CLOCK SET CHECK AC RC RESET

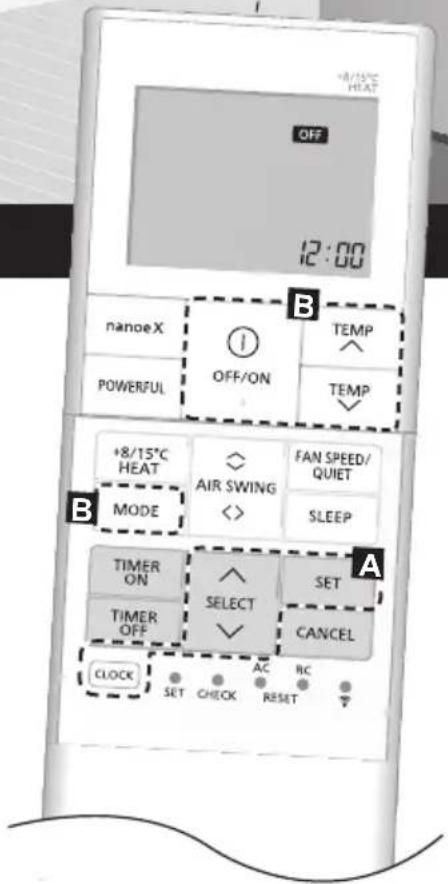

Kvikvejledning

Isætning af batterier

① Træk bagsiden af fjernbetjeningen.
② Isæt AAA- eller R03-batterier. (kan bruges i \~ 1 år)
③ Luk dækslet.

A Indstilling af ur

① Tryk på CLOCK og tryk så på for at indstille klokkeslættet.

② Tryk før at bekræfte.

Tak, for du købte Panasonic Air Conditioner.

Indholdsfortegnelse

Sikkerhedsforskrifter ..... 92-103

Sådan bruger du anlægget 104-105

Hvis du vil vide mere .... 106

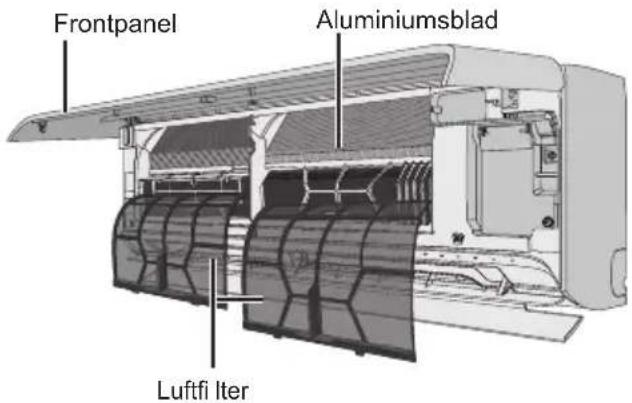

Rengøring af klimaanlægget 107

Fejlfinding 108-110

Oplysninger ..... 111, Bagdæksel

Tilbehør

• Fjernbetjening
- AAA- eller R03-batterier × 2
- Holder til fjernbetjening
- Skruer til fjernbetjeningsholder × 2

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. De kan ændres uden varsel.

B Grundlæggende betjening

- Når enheden er tændt, forsvinder OFF fra fjernbetjeningens display.

③ Tryk på TEMP UP, TEMP DOWN for at vælge den ønskede temperatur.

Områdevalg: 16,0 °C \~ 30,0 °C / 60 °F \~ 86 °F.

- Tryk på i ca. 10 sekunder for at få vist temperaturen i °C eller °F.

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes: Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassifi ceret nedenstående: Disse apparater er ikke beregnet til brug af den brede offentlighed.

ADVARSEL

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Disse symboler angiver, at handlingen er OBLIGATORISK

Varmepumpen har en fyldning større end 1 kg kølemiddel, og skal derfor efterses mindst en gang om året. Eftersynet skal foretages af en person, som opfylder kvalifi kationskravene til at udføre kontrolopgaver på den pågældende anlægstype.

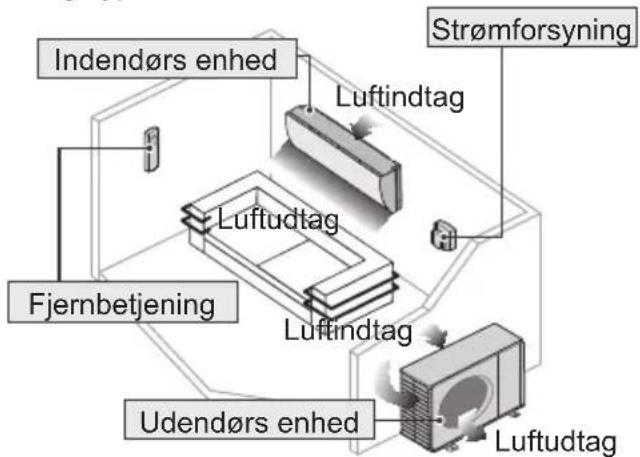


ADVARSEL

Indendørs enhed og udendørs enhed

Dette apparat kan anvendes af børn i alderen fra 8 år og opefter, og af personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de har fået information eller instruktion om brugen af apparatet på en sikker måde, og forstår den involverede risiko. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

Få bekræftet hos autoriseret forhandler eller specialist, at du kan bruge et andet kølemiddel end det anbefalede. Brug af en anden kølemiddeltype end den specifi cerede kan forårsage skader på produktet, brud, og personskader osv.

Brug ikke andre midler til at fremskynde afrimningsprocessen eller til at rengøre, end dem, der anbefales af producenten. Enhver uegnet metode eller brug af uforenelige materialer kan forårsage produktbeskadigelse, brist og alvorlig personskade.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Undgå, at fi ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, när det lyner, da det kan forårsage stød.

Udsæt ikke dig selv direkte for kold luft i en lang periode for at undgå for kraftig afkøling.

Undgå at sidde eller træde på enheden, da du kan falde ned.

Fjernbetjening

Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

Strømforsyning

Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Brug ikke den samme stikkontakt til andet udstyr.
• Betjen ikke enheden med våde hænder.
  • Bøj ikke netledningen for meget.
• Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.

Hvis netledningen er beskadiget, skal den, for at undgå enhver risiko, udskiftes af producenten, en servicerepræsentant eller en tilsvarende kvalifi ceret fagmand.

Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Sæt netstikket rigtigt i.
- Støv på netstikket bør jævnligt tørres af med en tør klud.

Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen.

(Risiko for røg/brand/elektrisk stød)

Eksempler på noget unormalt/en fejl

• ELCB udløses ofte.
- Der konstateres en lugt af brændt.
- Enheden støjer eller vibrerer unormalt.
- Der lækker vand fra den indendørs enhed.

- Netledningen eller -stikket bliver unormalt varmt.

- Ventilatorhastigheden kan ikke reguleres.

- Enheden holder omgående op med at køre, selvom den er tændt og klar til brug.

- Ventilatoren stopper ikke, selvom betjeningen stopper.

Dette udstyr skal jordforbindes, så stød eller brand undgås.

Undgå elektrisk stød ved at slukke for strømforsyningen og trække stikket ud:

• Før rengøring eller vedligeholdelse
• Når anlægget ikke skal anvendes i længere tid
• Under unormalt stærk lynaktivitet.

FORSIGTIG

Indendørs enhed og udendørs enhed

For at undgå skader eller korrosion på indendørsenheden må den ikke vaskes med vand, rensebenzin, fortynder eller skurepulver.

Brug den ikke til bevarelse af præcisionsudstyr, fødevarer, dyr, planter, kunstværker eller andre genstande. Dette kan bevirke kvalitetsforringelse osv.

Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.

Udsæt ikke planter eller husdyr direkte for luftstrømmen for at undgå kvæstelser osv.

Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.

TÆND ikke den indendørs, når gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, før enheden betjenes.

Installer ikke enheden i et olie- og røgfyldt område for at undgå beskadigelse af enheden.

Adskil ikke enheden for at rengøre den, så personskade undgås.

Undgå at stå på en ustabil bænk ved rengøring af enheden for at undgå personskade.

Anbring ikke en vase eller vandbeholder på enheden. Vandet kan komme ind i enheden og forringe isolationen. Dette kan bevirke elektrisk stød.

Åbn ikke vindue eller dør i længere tid under drift, det kan medføre stort strømforbrug og ubehagelige temperaturændringer.

Undgå lækage ved at sikre, at drænrøret er:

• Tilsluttet korrekt
• Holdes fri af tagrender og beholdere
• Ikke er nedsænket i vand

Efter en lang periode med brug eller brug med forbrændingsudstyr skal lokalet udluftes jævnligt.

Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

Fjernbetjening

Undlad brug af genopladelige (Ni-Cd) batterier. Hvilket kan ødelægge fjernbetjeningen.

Sådan undgås fejl eller beskadigelse af fjernbetjeningen:

• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Der skal isættes nye batterier af samme type i overensstemmelse med den angivne polaritet.

Strømforsyning

For at forhindre stød må du ikke stikket ud ved at trække i ledningen.

ADVARSEL

Dette apparat er fyldt med R32 (let brændbart kølemiddel).

Hvis kølemidlet er lækket, og udsættes for en ekstern antændelseskilde, er der risiko for brand.

Indendørs enhed og udendørs enhed

Apparatet skal installeres og/eller drives i et rum med et gulvareal, der er større end Amin (m²), og holdes væk fra antændelseskilder såsom varme/gnister/åben ild, eller farlige områder med gasapparater, gasmadlavning, netagtige gasforsyningssystemer eller elektriske kogeapparater, etc. (Der henvises til Skema A i installationsvejledningen skema for Amin (m²))

Vær opmærksom på, at kølemidlet kan være lugtfrit, så det anbefales at have egnede gasdetektorer til brændbare gasser installeret, som er i stand til at advare ved lækager.

Sørg for, at alle nødvendige ventilationsåbninger ikke tildækkes.

Må ikke laves hul i eller brændes, da apparatet er under tryk. Udsæt ikke apparatet for varme, fl ammer, gnister eller andre antændelseskilder. Ellers kan det eksplodere og forårsage tilskadekomst eller død.

Forholdsregler for brug af R32-kølemiddel

De grundlæggende fremgangsmåder for installationsarbejde er de samme som almindelige kølemiddelmodeller (R410A, R22).

Eftersom driftstrykket er højere end for kølemiddel R22-modeller, er nogle af værktøjerne for rør og installation og service specielle. Især ved udskiftning af et kølemiddel R22-model med en ny kølemiddel R32-model, skal du altid udskifte det almindelige rør og brystmøtrikker med røret og brystmøtrikkerne til R32 og R410A på den udendørs enhedsside. For R32 og R410A kan den samme brystmøtrik på den udendørs enhedsside og rør anvendes.

Blanding af forskellige kølemidler i et system er forbudt. Modeller, der bruger kølemiddel R32 og R410A har en anden gevinddiameter for fyldningsåbningen for at forhindre fejlagtig fyldning med kølemiddel R22 og for sikkerhedens skyld.

Tjek derfor på forhånd. [Gevinddiameteren for fyldningsåbningen for R32 og R410A er 1/2 tomme.]

Sørg altid for, at fremmedlegemer (olie, vand, osv.) ikke trænger ind i rørene. Forsegl også åbningen sikkert ved opbevaring af rør, ved at knibe, tape, osv. (håndtering af R32 svarer til R410A.)

- Drift, vedligeholdelse, reparation og kølemiddelgenvinding skal udføres af personer, der er uddannet og certifi ceret i brug af brandbare kølemidler, og som er anbefalet af fabrikanten. Alle personer, der bruger, servicerer eller vedligeholder et system eller tilknyttede dele af udstyret, skal være uddannet og certifi ceret.

• Alle delene i kølekredsløbet (fordampere, luftkølere, AHU, kondensatorer og væskemodtagere) eller rørsystemet må ikke være i nærheden af varmekilder, åben ild, aktive gasapparat eller et aktivt elektrisk varmeapparat.
• Brugeren/ejeren eller deres repræsentant skal regelmæssigt kontrollere alarmerne, den mekanisk ventilation og detektorerne, mindst en gang om året, og i henhold til nationale regler, for at sikre at de virker ordentligt.
• En logbog skal opretholdes. Resultaterne af denne kontrol, skal registreres i logbogen.
• Eventuelle ventilationer på snævre steder skal kontrolleres for at bekræfte, at der ikke er nogen forhindringer.
• Før et nyt kølesystem tages i brug, skal personen der er ansvarlig for systemet sørge for, at driftspersonalet er uddannet og certifi ceret, og at brugsanvisningen bruges til at vejlede dem om byggeriet, tilsyn, drift og vedligeholdelse af kølesystemet. De skal også oplyses om hvilke sikkerhedsforanstaltninger, der skal overholdes, samt kølemiddels egenskaber og hvordan det håndteres.
• De generelle krav til et uddannet og certifi ceret personale er som følger:

a) Kendskab til lovgivningen, reglerne og standarderne vedrørende brandbare kølemidler; og,

b) Detaljeret viden om og kendskab til håndtering af brandbare kølemidler, personlige værnemidler, forebyggelse af kølemiddelslækage, håndtering af cylindre, opladning, sporing, genvinding og bortskaffelse af lækage; og,

c) Evnen til at forstå og i praksis overholde kravene i den nationale lovgivning, samt i reglerne og standarderne; og,
d) Løbende gennemføre regelmæssige uddannelse og videregående uddannelse, for at opretholde denne ekspertise.
e) Klimaanlæggets rørføring skal, på snævre steder, installeres på en sådan måde, at den beskyttes mod utilsigtede skader under drift og service.
f) Der skal tages forholdsregler mod kraftig vibration eller pulsation i kølemiddelrørene.
g) Sørg for, at beskyttelsesenheder, kølemiddelrør og -fi ttings er godt beskyttet mod kritiske miljøpåvirkninger (så som farer ved vandansamlinger og frysning af udligningsrør, eller ophobning af snavs og affald).
h) Udvidelser og sammentrækninger af lange rørføringer i kølemiddelsystemer skal designes og installeres sikkert (monteret og beskyttet) for at minimere sandsynligheden for at stød beskadiger systemet.
i) Beskyt det kølende system mod utilsigtede brud som følge af fl ytning af møbler eller ombygningsaktiviteter.
j) For at sikre mod lækage skal indendørs rørsamlinger, der er udført på stedet, tryktestes. Testmetoden skal have en følsomhed på 5 gram kølemiddel per år eller bedre under et tryk på mindst 0,25 gange det maksimalt tilladte tryk (>1,04 MPa, maks. 4,15 MPa). Der må ikke kunne detekteres lækage.

1. Installation (Plads)

• Et produkt med brandbart kølemiddel skal installeres i henhold til det mindste rumareal Amin (m ^2 ) beskrevet i Tabel A i installationsvejledningen.
• Hvis systemet fyldes op på stedet, skal effekten af kølemidlet, der påfyldes, og som skydes forskellige rørlængder, kvantifi ceres, måles og mærkes.
• Skal sikre, at installationen af rørarbejdet skal holdes på et minimum. Undgå brug af bulet rør og tillad ikke akut bøjning.
• Skal sikre, at rørarbejdet skal beskyttes mod fysisk skade.
• Skal overholde nationale gasforskrifter, statslige kommunale regler og lovgivning. Underret relevante myndigheder i henhold til alle gældende regler.
• Skal sikre, at mekaniske forbindelser er tilgængelige for vedligeholdelse.
• I tilfælde, der kræver mekanisk ventilation, skal ventilationsåbninger holdes fri for blokering.
• Ved bortskaffelse af produktet skal forholdsreglerne i #12 følges og nationale regler overholdes.

Kontakt altid de lokale kommunale kontorer for korrekt håndtering.

2. Service

2-1. Servicepersonale

• Systemet skal ses efter, regelmæssigt undersøges og vedligeholdes af et uddannet og certifi ceret personale, der er ansat af systemets bruger, eller personen, der er ansvarlig for systemet.
• Sørg for, at den faktiske kølemiddepåfyldning, er i henhold til størrelsen på rummet, hvor delene der indeholder kølemidlet, fi ndes.
• Sørg for, at kølemidlet ikke lækker.
• Enhver kvalifi ceret person, der er involveret i at arbejde på eller bryde ind i et kølemiddelkredsløb, skal have et aktuelt gyldigt certifi kat fra en industriakkrediteret vurderingsmyndighed, som bemyndiger deres kompetence til at håndtere kølemidler sikkert i overensstemmelse med en industrianerkendt vurderingsspecifi kation.
• Service må kun udføres som anbefalet af udstyrsproducenten. Vedligeholdelse og reparation, der kræver assistance fra andet kvalifi ceret personale, skal udføres under tilsyn af den person, som er kompetent i brugen af brændbare kølemidler.
• Service må kun udføres som anbefalet af producenten.

2-2. Arbejde

• Før der påbegyndes arbejde på systemer, der indeholder brændbare kølemidler, er sikkerhedstjek nødvendige for at sikre, at risikoen for antændelse minimeres. For reparation på kølesystemet skal forholdsreglerne i #2-2 til #2-8 følges, før der udføres arbejde på systemet.
• Arbejdet skal foretages i henhold til en kontrolleret procedure for at minimere risikoen for at der er en brændbar gas eller damp til stede, mens arbejdet udføres.
• Al vedligeholdelsespersonale og andre, der arbejder i det lokale område, skal instrueres i og være under tilsyn for arbejdet, der udføres.
• Undgå at arbejde i lukkede rum. Sikr altid pladsen omkring kilden. Der skal være en sikkerhedsafstand på mindst 2 meter, eller en zoneinddeling af fri plads på mindst 2 meter i radius.
• Bær passende beskyttelsesudstyr, inklusive åndedrætsværn, som forholdene tillader.
• Hold alle antændelseskilder og varme metaloverfl ader på afstand.

2-3. Kontrol af tilstedeværelse af kølemiddel

• Området skal kontrolleres med en passende kølemiddeldetektor før og under arbejdet, for at sikre at teknikeren er klar over potentielt brændbare atmosfærer.
• Sørg for, at det lækagesporingsudstyr, der anvendes, er egnet til brug med brændbare kølemidler, dvs. ikke danner gnister, er tilstrækkeligt forseglet eller egensikker.
• I tilfælde af lækage/spild skal du straks ventilere området og holde dig væk fra vindretningen og væk fra spild/udslip.
• I tilfælde af lækage/spild skal du meddele personer, der befi nder sig i vindretningen, om lækagen/spildet, og øjeblikkeligt isolere fareområdet og holde uvedkommende personale ude.

2-4. Tilstedeværelse af brandslukker

• Hvis der skal udføres noget varmt arbejde på køleudstyret eller nogen tilhørende dele, skal der være passende brandslukningsudstyr tilgængeligt ved hånden.
• Hav en pulverslukker eller CO _2 -brandslukker ved fyldningsområdet.

2-5. Ingen antændelseskilder

• Ingen person, der udfører arbejde i forbindelse med et kølesystem, som udsættes for rørinstallation, der indeholder eller har indeholdt brændbart kølemiddel, må ikke bruge nogen antændelseskilder på en sådan måde, at det kan føre til fare for brand eller eksplosion. Han/hun må ikke ryge, når de udfører et sådant arbejde.
• Alle mulige antændelseskilder, herunder cigaretrygning, skal holdes tilstrækkeligt langt væk fra stedet for installation, reparation, fjernelse og bortskaffelse, hvorunder brændbart kølemiddel muligvis kan frigives til det omgivende rum.
• Før arbejde fi nder sted, skal området omkring udstyret undersøges for at sikre, at der ikke er brændbare farer eller antændelsesrisici.
• "Rygning forbudt"-skilte skal vises.

2-6. Ventileret område

• Sørg for, at området er i det åbne, eller at det er tilstrækkeligt ventileret, før du bryder ind i systemet eller udfører varmt arbejde.
• En vis grad af ventilation skal fortsætte i den periode, hvor arbejdet udføres.
• Ventilationen skal sikkert sprede frigivet kølemiddel og helst drive det ud i atmosfæren.

2-7. Kontroller af køleudstyret

• Hvor elektriske komponenter bliver fyldt, skal de være egnet til formålet og til den korrekte specifi kation.
• På alle tidspunkter skal producentens vedligeholdelses- og serviceretningslinjer følges.
• I tvivlstilfælde kontaktes producentens tekniske afdeling for assistance.
• Følgende kontroller skal anvendes på installationer, der bruger brændbare kølemidler.

-Den aktuelle kølemiddelpåfyldning er i overensstemmelse med rumstørrelsen, i rummet hvor delene, som indeholder kølemiddel, er installeret.
-Ventilationsmaskiner og -udgange fungerer hensigtsmæssigt og er ikke blokerede.
-Hvis der anvendes et indirekte kølekredsløb, skal det sekundære kredsløb kontrolleres for tilstedeværelse af kølemiddel.
- Mærkningen på udstyret skal fortsat være synlig og læselig. Mærkninger og skilte, der er ulæselige, skal korrigeres.
- Kølerør eller -komponenter er installeret på steder, hvor det er usandsynligt, at de bliver udsat for et stof, som kan korrodere komponenter der indeholderkølemiddel, medmindre komponenterne er konstrueret af materialer, der er generelt modstandsdygtige over for at blive korroderet, eller er beskyttet korrekt imod således at blive korroderet.

2-8. Kontroller af elektriske enheder

• Reparation og vedligeholdelse af elektriske komponenter skal omfatte indledende sikkerhedskontroller og komponentinspektionsprocedurer.

• Indledende sikkerhedskontroller skal omfatte, men er ikke begrænses til: -

• At kondensatorer tømmes: dette skal ske på en sikker måde for at undgå muligheden for gnister.

• At ingen strømførende elektriske komponenter og ledninger er udsat under fyldning, genvinding eller udrensning af systemet.

• At der er strømgennemgang i jordforbindelsen.

• På alle tidspunkter skal producentens vedligeholdelses- og serviceretningslinjer følges.

• I tvivlstilfælde kontaktes producentens tekniske afdeling for assistance.
• Hvis der foreligger en fejl, der kan kompromittere sikkerheden, må ingen strømforsyning være forbundet til kredsløbet, indtil det er behandlet tilfredsstillende.
• Hvis fejlen ikke kan rettes med det samme, men det er nødvendigt at fortsætte driften, skal der anvendes en passende midlertidig løsning.
• Ejeren af udstyret skal informeres eller meddeles, så alle parter rådes derefter.

3. Reparationer på forseglede komponenter

• Under reparation af forseglede komponenter skal alle elektriske forsyninger kobles fra udstyret, der arbejdede på, forud for enhver fjernelse af forseglede dæksler, osv.
• Hvis det er absolut nødvendigt at have en elektrisk forsyning til udstyr under service, så skal der placeres en permanent driftsform for lækagesøgning på det mest kritiske sted for at advare om en potentielt farlig situation.
• Der skal rettes særlig opmærksomhed mod det følgende for at sikre, at huset ikke ændres ved arbejde på elektriske komponenter på en sådan måde, at beskyttelsesniveauet påvirkes. Dette omfatter skader på kabler, overdrevent antal af forbindelser, terminaler, der ikke følger den oprindelige specifi kation, skader på forseglinger, forkert montering af stopbøsninger, osv.
• Sørg for, at apparatet er sikkert monteret.
• Sørg for, at forseglinger eller tætningsmaterialer ikke er nedbrudt, således at de ikke længere tjener det formål at forhindre indtrængning af brændbare atmosfærer.
• Reservedele skal være i overensstemmelse med producentens specifi kationer.

BEMÆRK: Brugen af silikonetætningsmiddel kan forhindre virkningen af nogle typer af lækagesporingsudstyr.

Egensikre komponenter behøver ikke at være isoleret, før der arbejdes på dem.

4. Reparation af egensikre komponenter

• Der må ikke påføres permanente induktive eller elektriske kapacitetsbelastninger til kredsløbet uden at sikre, at dette ikke vil overstige den tilladte spænding og strøm, der er tilladt for udstyret i brug.
• Egensikre komponenter er de eneste typer, der kan arbejdes på, mens de er strømførende ved tilstedeværelse af en brændbar atmosfære.
• Testapparatet skal være på den korrekte klassifi cering.
• Udskift kun komponenter med dele, der er angivet af producenten. Dele, der ikke er angivet af producenten, kan medføre antændelse af kølemiddel i atmosfæren fra en lækage.

5. Kabelføring

• Kontrollér, at kabelføringen vil bliver udsat for slid, korrosion, for højt tryk, vibration, skarpe kanter eller andre skadelige miljømæssige virkninger.
• Kontrollen skal også tage virkningerne af aldring eller kontinuerlig vibration fra kilder såsom kompressorer eller ventilatorer i betragtning.

6. Sporing af brændbare kølemidler

• Under ingen omstændigheder må potentielle antændelseskilder bruges i søgningen eller sporingen af kølemiddellækager.
• En halogenid fakkel (eller enhver anden detektor, der bruger åben ild) må ikke anvendes.

7. Følgende lækagesporingsmetoder anses for acceptable på alle kølemiddelssystemer

- Der må ikke detekteres lækager, når der bruges et detekteringsudstyr, f.eks. en universal-sniffer, med en følsomhed på 5 gram kølemiddel per år eller bedre under et tryk på mindst 0,25 gange det maksimalt tilladte tryk (>1,04 MPa, maks. 4,15 MPa).

- Elektroniske enheder til sporing af lækager kan bruges til at registrere brandbare kølemidler, men følsomheden er muligvis ikke tilstrækkelig, eller enheden skal muligvis genkalibreres. (Sporingsudstyr skal kalibreres i et kølemiddelfrit område).

- Kontrollér, at detektoren ikke er en potentiel antændelseskilde og er egnet til det anvendte kølemiddel.

- Lækagesporingsudstyr skal indstilles til en procentdel af LFL af kølemidlet og skal kalibreres til det anvendte kølemiddel, og den passende procentdel af gas (højest 25 %) er bekræftet.

- Lækagesporingsvæsker er også egnede til brug med de fl este kølemidler, f. eks. boblemetoden og metoden med fl uorescerende stoffer. Lækagesporingsvæsker der indeholder klor skal undgås, da klor kan reagere med kølemidlet og korrodere kobberrørsinstallationen.

- Hvis der er mistanke om en lækage, skal åben ild skal fjernes/slukket.

- Hvis der fi ndes en lækage af kølemiddel, der kræver lodning, skal alt kølemidlet genvindes fra systemet, eller isoleres (ved hjælp af afspærringsventiler) i en del af systemet, der er langt væk fra lækagen. Forholdsreglerne i #8 skal følges ved fjernelse af kølemidlet.

- Når der brydes ind i kørekredsløbet for at foretage reparationer - eller for andre formål - skal almindelige procedurer anvendes. Det er dog vigtigt, at den bedste praksis følges, da brændbarhed er en overvejelse. Følgende procedure skal overholdes: fjern kølemiddel -> rens kredsløb med inaktiv gas -> udtøm -> rens med inaktiv gas -> åbn kredsløbet ved at skære eller lodde.

- Kølemiddelfyldningen skal genvindes i de korrekte genvindingscylindre.

- Systemet skal renses med OFN for at gøre enheden sikker.

- Denne proces skal muligvis gentages fl ere gange.

- Komprimeret luft eller ilt må ikke anvendes til denne opgave.

- Rensning skal opnås ved at bryde vakuummet i systemet med OFN og fortsætte med at fylde, indtil arbejdstrykket opnås, og derefter ved udluftning til atmosfæren, og til sidst ved at trække ned til et vakuum.

- Denne proces skal gentages, indtil der ikke er kølemiddel i systemet.

- Når den endelige OFN-fyldning anvendes, skal systemet udluftes ned til atmosfærisk tryk, for at der kan foretages arbejde.

- Denne handling er helt afgørende, hvis der skal foretages lodningsarbejde på røret.

- Kontrollér, at udløbet for vakuumpumpen ikke er tæt på nogen potentielle antændelseskilder, og at der er ventilation tilgængelig.

OFN = iltfrit kvælstof. Type af inert gas.

9. Fyldningsprocedurer

- Ud over de almindelige fyldningsprocedurer skal nedenstående krav følges.

- Sørg for, at der ikke opstår forurening af forskellige kølemidler, när du bruger fyldningsudstyr.

- Slanger eller linjer skal være så korte som muligt for at minimere mængden af kølemiddel, der er indeholdt i dem.

- Cylindere skal opbevares på et passende sted i henhold til vejledningen.

- Kontrollér, at kølesystemet er jordet før fyldning af systemet med kølemiddel.

- Mærk systemet, när fyldningen er færdig (hvis ikke allerede).

- Der skal udvises stor forsigtighed med ikke at overfylde kølesystemet.

- Forud for genfyldning af systemet skal det tryktestes med OFN (se #7).

- Systemet skal tæthedsprøves ved afslutningen af fyldning, men før idriftsættelse.

- En opfølgende tæthedsprøvning skal udføres, inden du forlader stedet.

- Elektrostatisk ladning kan akkumulere og skabe en farlig tilstand ved fyldning og tømning af kølemiddel. For at undgå brand eller eksplosion skal statisk elektricitet afl edes ved omplacering ved at jordforbinde og give fast masseforbindelse til beholdere og udstyr før fyldning/tømning.

10. Nedlukning

- Før udførelse af denne procedure, er det vigtigt, at teknikeren er helt fortrolig med udstyret og alle dets detaljer.

- Det er anbefalet god praksis, at alle kølemidler genvindes sikkert.

- Før opgaven udføres, skal der tages en olie- og kølemiddelprøve i tilfælde af, at analyse er påkrævet inden genbrug af genvundet kølemiddel.

- Det er vigtigt, at der er elektrisk strøm til rådighed, før opgaven påbegyndes.

a) Bliv fortrolig med udstyret og dets drift.

b) Isolér systemet elektrisk.

c) Inden du udføres proceduren, skal du sikre, at:

- mekanisk håndteringsudstyr er tilgængeligt, hvis nødvendigt, til håndtering af kølemiddelcylindre;

- alle personlige værnemidler er til rådighed og bliver brugt korrekt;

- genvindingsprocessen er under opsyn hele tiden af en kompetent person;

- genvindingsudstyr og cylindre er i overensstemmelse med de relevante standarder.

d) Udpump kølemiddelsystem, hvis muligt.

e) Hvis et vakuum ikke er muligt, så lav en manifold så kølemiddel kan fjernes fra forskellige dele af systemet.

f) Sørg for at cylinderen er placeret på vægten før genvinding fi nder sted.

g) Start genvindingsmaskinen og arbejd i overensstemmelse med anvisningerne.

h) Undlad at overfylde cylindrene. (Ikke mere end 80 % mængde væskefyldning).

i) Overskrid ikke det maksimale arbejdstryk for cylinderen, selv midlertidigt.

j) Når cylindrene er korrekt udfyldt, og processen afsluttet, skal du sørge for, at cylindrene og udstyret straks fjernes fra stedet, og at alle afspærringsventiler på udstyret lukkes.

k) Genvundet kølemiddel må ikke fyldes i et andet kølesystem, medmindre det er blevet rengjort og kontrolleret.

- Elektrostatisk ladning kan akkumulere og skabe en farlig tilstand ved fyldning eller tømning af kølemidlet. For at undgå brand eller eksplosion skal statisk elektricitet afl edes ved omplacering ved at jordforbinde og give fast masseforbindelse til beholdere og udstyr før fyldning/tømning.

11. Mærkning

- Udstyr skal mærkes med angivelse af, at det har været ude af drift og tømt for kølemiddel.

- Mærkaten skal være dateret og underskrevet.

- Kontrollér, at der er mærkater på udstyret, som angiver, at udstyret indeholder brændbart kølemiddel.

12. Genvinding

- Når du fjerner kølemiddel fra et system, enten til servicering eller nedlukning, er det anbefalet god praksis, at alle kølemidler fjernes sikkert.

- Ved overførsel af kølemiddel til cylindre skal du sikre, at der kun anvendes passende kølemiddelgenvindingscylindre.

- Sørg for, at det korrekte antal cylindre til at holde den samlede systemfyldning er tilgængelige.

- Alle cylindre, der skal anvendes, er beregnet til det genvundne kølemiddel og mærket til det kølemiddel (dvs. særlige cylindre til genvinding af kølemiddel).

- Cylindre skal være komplette med overtryksventil og tilhørende afspærringsventiler i god stand.

- Genvindingscylindre evakueres og, om muligt, afkøles inden genvinding fi nder sted.

- Genindvindingsudstyret skal være i god stand, og der skal være en vejledning tilgængelig for udstyret. Udstyret skal være egnet til genindvinding af brandbare kølemidler.

- Desuden skal der være et sæt af kalibrerede vægte til rådighed og i god stand.

- Slanger skal være komplette med lækagefrie frakoblinger og i god stand.

- Før brug af genvindingsmaskinen skal du kontrollere, at den er i tilfredsstillende stand, har været korrekt vedligeholdt, og at alle tilhørende elektriske komponenter er forseglede for at forhindre antændelse i tilfælde af udslip af kølemiddel. Kontakt fabrikanten hvis du er i tvivl.

- Det genvundne kølemiddel skal returneres til kølemiddelleverandøren i den korrekte genvindingscylinder, og med den relevante affaldstransportseddel.

- Bland ikke kølemidler i genvindingsenheder og især ikke i cylindre.

- Hvis kompressorer eller kompressorolier skal fjernes, skal det sikres, at de er blevet tømt til et acceptabelt niveau til at sørge for, at brændbart kølemiddel ikke forbliver inde i smøremidlet.

- Tømningsprocessen skal udføres før returnering af kompressoren til leverandørerne.

- Der må kun anvendes elvarme til kompressoren til at fremskynde denne proces.

- Når olien er drænet fra et system, skal det udføres sikkert.

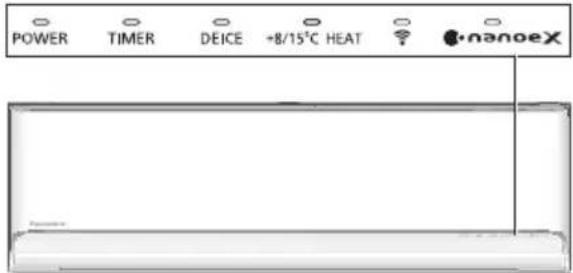

Indikatorer

POWER TIMER DEICE +8/15°C HEAT nanoeX

HEAT 23.0°C FAN AUTO 12:00 nanoeX OFF/ON TEMP POWERFUL TEMP +B/15°C HEAT AIR SWING FAN SPEED/ QUIET MODE SLEEP TIMER ON SELECT SET TIMER OFF CANCEL CLOCK SET CHECK AC RC RESET Bruges ikke i normal drift.

Tryk for at gendanne fjernbetjeningen til standardindstillingen.

Tryk for at tænde eller slukke funktionen trådløs LAN.

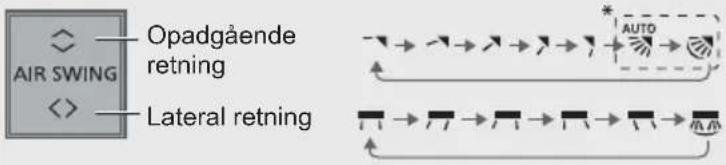

Sådan justeres luftstrømsretningen

OPadgående retning Lateral retning

• Justér ikke klappen manuelt.
  * For yderligere detaljer henvises til "Hvis du vil vide mere...".

For at justere FAN SPEED (VENTILATORHASTIGHED) og QUIET-tilstand (STILLE-tilstand)

FAN SPEED:

• Når FAN AUTO er valgt, justeres blæserhastigheden automatisk i henhold til driftstilstanden.
  • Vælg den laveste blæserhastighed (for at få støjsvag drift.

QUIET:

- Denne drift reducerer luftstøj.

Sådan nås den ønskede temperatur hurtigt

- Denne handling fortsætter, indtil den annulleres ved at trykke på FORFUL knappen igen eller slukke for enheden for at stoppe driften.

Indstilling af min. drifttemperatur

+8/15°C HEAT TEMP 15.0°C TEMP 8.0°C

• Hold indendørstemperaturen på 8,0/15,0°C. Blæseren skifter automatisk til høj blæserhastighed.
• Denne handling overskriver driftstilstanden og kan annulleres ved at trykke på MODE.
• Afrimningsdrift på udendørsenheden kan forårsage pludselig kold luft fra indendørsenheden. Undgå kold luft med opvarmningsfunktionen.

Sådan oprettes forbindelse til et netværk

- For konfi guration af drift af trådløs LAN-modul, se konfi gurationsvejledningen.

For at maksimere komforten under søvn

SLEEP

• Denne drift giver dig et komfortabelt miljø under søvnen. Den vil automatisk justere temperaturen for søvnmønstret under aktiveringsperioden.
• Indendørsenhedens indikator vil dæmpes, når denne drift er aktiveret. Dette er ikke gældende, hvis indikatorens lysstyrke manuelt er blevet dæmpet.
• Denne drift er integreret med aktiveringstimeren (0,5, 1, 2, 3, 4, 5, 6, 7, 8 eller 9 timer).
• Denne drift kan indstilles sammen med en timer. Søvndrift har prioritet over OFF-timer.
• Denne drift kan annulleres, ved at trykke på den respektive knap indtil sovetimeren når 0,0h.

Sådan opnås et friskere og renere miljø

• Denne funktion giver renere luft, fugter din hud og dit hår, og deodoriserer lugte i rummet.
• Tryk på nanoe™ X for at aktivere denne funktion, enten när enheden er tændt eller slukket. Under nanoe™ X individuel funktion følger blæserhastigheden fjernbetjeningens indstilling.
• Hvis nanoe™ X aktiveres, før enheden slukkes, genoptages nanoe™ X-funktionen, når enheden tændes. Dette gælder også når TIMER ON er indstillet.
• Tryk på knappen igen for at annullere.

Sådan indstilles timeren

Du kan indstille timeren til at tænde og slukke for enheden på 2 forskellige forudindstillede tidspunkter.

① Vælg TIMER ON eller TIMER OFF.

• Hver gang du trykker:

② Indstil et tidspunkt.

③ Bekræft indstillingen.

• Timeren annulleres ved at trykke på eller for at vælge indstillingen eller og så trykke på CANCEL.
• Hvis timeren blev annulleret manuelt eller på grund af strømafbrydelse, kan du gendanne den. Tryk på THAEN EN eller for at vælge indstillingen 1 eller og tryk så på . SET
• Den nærmeste indstilling af timeren vises og aktiveres i rækkefølge.
• Timerfunktionen følger urets indstilling på fjernbetjeningen og gentages dagligt, när timeren er indstillet. For indstilling af uret henvises til kvikvejledningen.

Bemærk

• Kan vælges på samtidigt.
  •Kan aktiveres i alle tilstande.

- Kan ikke vælges på samme tidspunkt.

Driftstilstand

VARME : POWER (STR∅M)-indikatoren blinker til at begynde med. Det tager noget tid for enheden at varme op.

• Hvis VARME-tilstanden er blevet låst, og der vælges en anden driftstilstand, stopper indendørsenheden og STR∅M-indikatoren blinker.
• Enheden afbryder muligvis varmluftforsyningen under afi sning. Afi sningsindikatoren ON er tænd imens.

AFK∅LING : Giver effektiv komfortkøling til dine behov.

T∅R : Kører med lav blæserhastighed for at opnå en blid køling.

FAN : Luftcirkulation i rummet. (VENTILATOR)

AUTO : POWER (STR∅M)-indikatoren blinker til at begynde med. Enheden vil vælge en driftstilstand hvert 10. minut, afhængigt af indstillingen og rumtemperaturen.

Indstilling for energibesparende temperatur

Du kan spare energi når du bruger enheden inden for det anbefalede temperaturområde.

VARME: 20,0 °C \~ 24,0 °C / 68 °F \~ 75 °F.

Luftstrømningsretning

AUTO På funktionen AFK∅LING/T∅R:

Den vandrette fl ap svinger automatisk op/ned.

Når temperaturen er nået, står den vandrette flap fast i øverste position.

Den lodrette fl ap svinger til venstre/højre når temperaturen stiger.

På funktionen AFK∅LING/T∅R/VARME:

Den vandrette fl ap svinger automatisk op/ned.

Automatisk genstartskontrol

Når strømmen vender tilbage efter et strømudfald, vil driften automatisk genoptages med den seneste driftstilstand og luftstrømsretning.

- Denne kontrol er ikke relevant når TIMEREN er indstillet.

Driftsbetingelser

Brug klimaanlægget i temperaturområdet, der angives i tabellen.

Temperatur °C (°F)		Indendørs Udendørs
		DBT WBT DBT WBT
AFK∅LING	Maks. 32	(89,6) 23 (73,4) 43 (109,4)	26 (78,8)
	Min.	16 (60,8)	11 (51,8)	16 (60,8)	11 (51,8)
VARME	Maks. 30	(86,0)	24 (75,2) 18 (64,4)
	Min.	16 (60,8)	-	-25 (-13,0)	-
+8/15°C VARME	Maks.	15 (59,0)	-	-	-
	Min.	8 (46,4)	-	-25 (-13,0)	-

DBT : Tørpæretemperatur, WBT : Vådpæretemperatur

Rengøring af klimaanlægget

Der skal udføres rengøring med regelmæssige mellemrum for at sikre enhedens optimale ydeevne. En uren enhed kan forårsage funktionsfejl, og du kan få fejlkoden "H 99". Kontakt en autoriseret forhandler.

• Sluk for strømforsyningen og træk enhedens stik ud før rengøring.
• Rør ikke ved aluminiumsfi nnerne, da de skarpe dele kan forårsage personskade.
• Brug ikke rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH 7) eller neutrale husholdningsrengøringsmidler.
• Brug ikke vand, der er varmere end 40 °C / 104 °F.

Indendørs enhed

Aftør forsigtigt enheden med en blød og tør klud.

Spoler og ventilatorer bør rengøres regelmæssigt af en autoriseret forhandler.

Udendørs enhed

Fjern snavs, der omgiver enheden.

Vask det forsigtigt og aftør det.

Hvordan man fjerner frontpanelet

① Løft. Fjern fra e ② Skub frontpanelet til højre A og træk ud B.

Luftfi Iter

Hver anden uge.

• Vask/skyl forsigtigt fi Itrene med vand for at undgå beskadigelse af overfl ader
- Tør fi ltrene grundigt i skygge, væk fra åben ild eller direkte sollys.
- Udskift fi ltret, hvis det er beskadiget.

Fjern luftfilter

Fjern fra enheden Sæt det ind i enheden

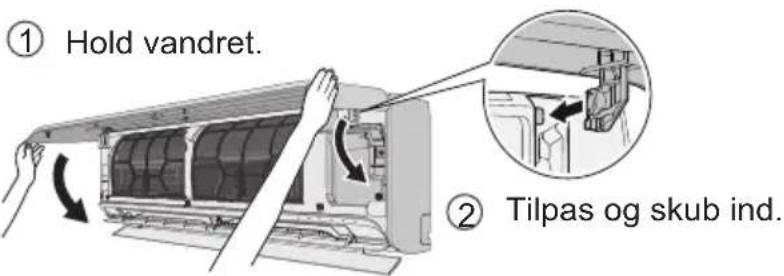

Luk det sikkert

① Hold vandret. ② Tilpas og skub ind.

③ Luk ned.
④ Skub i begge ender og mod midten af frontpladen.

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag
STR∅M-indikatoren blinker, før enheden tændes.	• Dette er det indledende trin til at forberede TIMER-handlingen, efter den er indstillet.Når timeren er indstillet til TÆND, kan enheden starte (op til 35 minutter) før det valgte tidspunkt for at opnå den ønskede temperatur til tiden.
Strømindikatoren blinker i varmetilstand, når der ingen varmluftforsyning er (og fl appen er lukket).	• Enheden er i afrimningstilstand (og AIR SWING er indstillet til AUTO).
STR∅M-indikatoren blinker, og stopper derefter under K∅LE/AFFUGT-tilstanden.	• Systemet er blevet låst til kun at fungere i VARME-tilstand.
TIMER-indikatoren er altid tændt.	• Når timeren er blevet indstillet, gentages timerens indstilling dagligt.
Driften forsinkes i nogle få minutter efter genstart.	• Forsinkelsen er en beskyttelse af anlæggets kompressor.
Køle-/varmekapaciteten reduceres ved blæserhastighedens laveste indstilling.	• Den laveste blæserhastighed er til støjsvag drift, så køle-/varmekapaciteten reduceres muligvis afhængigt af forholdene. ∅g blæserhastigheden for at øge kapaciteten.
I COOL-tilstand, når rumtemperaturen når tæt på den indstillede temperatur, vil kompressoren stoppe hvorefter indendørsenhedens blæserhastighed reduceres.	• For at forhindre rummets luftfugtighed øges. Indendørsenhedens blæser vil genoptage den indstillede blæserhastighed, når rumtemperaturen stiger.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	• For at undgå utilsigtet kølevirkning.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	• Dette vil hjælp med at fjerne den omgivende lugt.
Luftstrømmen fortsætter efter afsluttet drift.	• Sådan udtømmes restvarmen fra indendørsenheden (maksimalt 30 sekunder).
Når afisning foretages, er flappen lukket.	• AIR SWING er indstillet på AUTO.
Der er en mærkelig lugt i rummet.	• Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Det lyder som om noget revner, når enheden bruges.	• Temperaturændringer fi k enheden til at udvide sig og trække sig sammen.
Lyden af strømmende vand kan høres under drift.	• Kølemiddelstrømning i anlægget.
Der kommer tåge ud af indendørsenheden.	• Under køledrift kan den udledte kolde luft kondenseres til vanddamp.
Udendørsenheden udsender vand eller damp.	• Under køledrift opstår der kondens på kolde rør, og det kondenserede vand kan dryppe fra udendørsenheden.• Under varmedrift smelter frost, der er dannet på udendørsenheden under afi sning, og udledes som vand eller damp.
Misfarvning af plastikdele.	• De materialetyper, der bruges i plastikdele, er udsat for misfarvning. Den fremskyndes, når delene udsættes for varme, sollys, UV-lys eller miljøfaktorer.
Svag summelyd fra indendørsenheden under nanoeTMX-drift.	• Det er normalt, når nanoeTMX-generatoren kører. Hvis du er bekymret over lyden, annuller nanoeTMX-funktionen.
Den trådløse LAN-indikator er tændt, når enheden er slukket.	• Enhedens trådløse LAN-forbindelse med routeren er blevet aktiveret.

Symptom Kontrol
Drift i VARME/AFK∅LING-tilstand fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften.	Kontroller, om anlægget er blevet installeret på et hældende underlag.Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke. (Displayet eller sendesignalet er svagt.)	• Isæt batterierne korrekt.• Udskift svage batterier.
Anlægget virker ikke.	• Kontroller, om effektafbryderen er blevet aktiveret.• Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	• Sørg for, at modtageren ikke er blokeret.• Nogle lysstofrør kan forstyrre signalet. Kontakt en autoriseret forhandler.
nanoeTMX-indikatoren i indendørsenheden er ikke tændt, når nanoeTMX er aktiveret.	• Brug fjernbetjeningen til at hente fejlkode og kontakt en autoriseret forhandler.

Når...

■ Fjernbetjeningen mangler eller der opstod en fejl

AUTO OFFION

1. Løft frontpanelet.
2. Tryk én gang på AUTO OFF/ON for at bruge i AUTO-tilstand.
3. Tryk på AUTO OFF/ON indtil du hører 1 bip, slip så for at bruge i tvunget COOL-tilstand.
4. Tryk på AUTO OFF/ON indtil du hører 2 bip, slip så for at bruge i tvunget HEAT-tilstand.
5. Tryk på AUTO OFF/ON igen for at slukke enheden.

■ Indikatorerne er for lyse

- Enhedens indikatorlysstyrke kan dæmpes eller gendannes ved at trykke på på fjernbetjeningen i 5 sekunder.

■ Sådan udføres et sæsoneftersyn efter en længere periode uden brug

• Kontroller batterierne.
• Kontroller, at der ikke er blokeringer i luftindtags- og udtagsåbninger.
• Brug Auto OFF/ON på enheden til at vælge COOL- eller HEAT-tilstand. For detaljer henvises til "Fjernbetjeningen mangler, eller der er opstået en fejlfunktion" ovenfor. Efter 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene:

AFK∅LING: ≥ 8 °C / 14,4 °F VARME: ≥ 14 °C / 25,2 °F

■ Enhederne vil ikke blive brugt i en længere periode

• Aktiver HEAT-tilstand i 2-3 timer for at fjerne al fugt i de indvendige dele. Dette er for at forhindre skimmelvækst.
• Sluk for strømforsyningen og træk enhedens stik ud.
  • Fjern batterierne fra fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

SLUK FOR STRÖMFORSYNINGEN OG TRÆK ENHEDENS STIK UD. Kontakt derefter en autoriseret forhandler under de følgende omstændigheder:

• Unormal støj under drift.
  • Vand/fremmede partikler i fjernbetjeningen.
• Der lækker vand fra indendørsenheden.
  • Sikring springer flere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

Sådan hentes fejlkoder

Hvis enheden stopper, og TIMER-indikatoren blinker, skal du bruge fjernbetjeningen til at hente fejlkoden.

① Hold inde i 5 sekunder

③ Tryk i 5 sekunder for at afslutte kontrollen

TIMER ON SELECT SET TIMER OFF CANCEL CHECK CHECK

② Tryk indtil du hører en biplyd og skriv dernæst fejlkoden ned

④ Sluk for enheden og oplys fejlkoden til en autoriseret forhandler.

- For visse fejl kan du genstarte enheden i begrænset drift, hvis der er 4 biplyde, når driften starter.

Diagnostisk skærm	Abnormalitet/beskyttelseskontrol
H 00	Ingen hukommelse af fejl
H 11	Unormal indendørs/udendørs kommunikation
H 12	Indedelens kapacitet uafstemt
H 14	Luftindtagets temperatursensor for indedelen unormal
H 15	Kompressortemperatursensor for udedelen unormal
H 16	Strømtransformer (CT) for udedelen unormal
H 17	Sugetemperatursensor for udedelen unormal
H 19	Indedelens blæsermotormekanisme låst
H 21	Svømmeafbryderen for indedelen unormal
H 23	Varmevekslerens temperatursensor 1 for indedelen unormal
H 24	Varmevekslerens temperatursensor 2 for indedelen unormal
H 25	Ionenhed for indedelen unormal
H 26	Minus ION unormal
H 27	Luftemperatursensor for udedelen unormal
H 28	Varmevekslerens temperatursensor 1 for udedelen unormal
H 30	Udløbsrørets temperatursensor for udedelen unormal
H 31	Swimmingpoolsensoren unormal
H 32	Varmevekslerens temperatursensor 2 for udedelen unormal
H 33	Unormal indendørs/udendørs fejtilslutning
H 34	Kølepladens temperatursensor for udedelen unormal
H 35	Modsatrettet vandstrøm for inde/udedelen unormal
H 36	Gasledningens temperatursensor for udedelen unormal
H 37	Væskerørets temperatursensor for udedelen unormal
H 38	Indendørs/udendørs manglende overensstemmelse (mærkekode)
H 39	Unormal driftsenhed eller standbyenheder for indedelen
H 41	Unormal lednings- eller rørtilslutning

Diagnostisk skærm	Abnormalitet/beskyttelseskontrol
H 50	Ventilationsmotor last
H 51	Ventilationsmotor last
H 52	Venstre-højre afbryder for grænsefastsættelse unormal
H 58	Gassensor for indedelen unormal
H 59	∅ko-sensor unormal
H 64	Højtrykssensoren for udedelen unormal
H 67	nanoe unormal
H 70	Lyssensor unormal
H 71	DC køleblæser inde i kontrolpanel unormal
H 72	Tanktemperatursensor unormal
H 85	Unormal kommunikation mellem indendørs & trådløst LAN-modul
H 97	Udedelens blæsermotormekanisme låst
H 98	Højtryksbeskyttelse for indedelen
H 99	Driftsenhedens frostbeskyttelse for indedelen
F 11	4-vejs ventilkobling unormal
F 16	Total strømbeskyttelse
F 17	Standbyenheder indedørs frysning unormal
F 18	Bokeret tørt kredsløb unormal
F 87	Overophedningsbeskyttelse af kontrolboks
F 90	Beskyttelseskredsløb for strømfaktorkorrigering (PFC - Power factor correction)
F 91	Køleteknisk cyklus unormal
F 93	Unormal omdrejning for udendørskompressor
F 94	Overskridelsesbeskyttelse for kompressorudledningstryk
F 95	Højtryksbeskyttelse for udendørs afkøling
F 96	Overophedningsbeskyttelse for strømtransistormodul
F 97	Overophedningsbeskyttelse for kompressor
F 98	Total strømbeskyttelse
F 99	Registrering af maksimal udendørs jævnstrøm (DC)

* Nogle fejlkoder gælder muligvis ikke for din model. Kontakt en autoriseret forhandler for at få flere oplysninger.

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Dit produkt er afmærket med dette symbol. Dette symbol betyder, at elektriske og elektroniske produkter ikke må blandes med usorteret husholdningsaffald.

Undlad at skille systemet ad selv: produktet må kun skilles ad af en kvalificeret installatør i henhold til den relevante lokale og nationale lovgivning.

Produkt og affald skal behandles på en behandlingsfacilitet, der er specialiseret i genanvendelse, genbrug og generhvervelse.

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

ADVARSEL	Dette symbol viser, at dette udstyr bruger et brændbart kølemiddel. Hvis kølemidlet er lækket, sammen med en ekstern antændelseskilde, er der mulighed for antændelse.		Dette symbol viser, at betjeningsvejledningen bør læses omhyggeligt.
	Dette symbol viser, at servicepersonale skal håndtere dette udstyr med henvisning til installationsvejledningen.		Dette symbol viser, at der er oplysninger i betjeningsvejledningen og/eller installationsvejledningen.

This air conditioner incorporates a biocidal product.

Dette køleklimaanlæg indeholder et biocidholdigt produkt.

Ioniseret luft frembragt af en enhed i airconditionanlægget deaktiverer bakterier og vira i luften og på overflader, samt hæmmer dannelse af skimmelsvamp på overflader.

Aktivstoffer: Frie radikaler dannet in situ fra omgivende luft eller vand
