BRUGSANVISNING ZOHNX2X1 ZANUSSI

Få rådgivning, brochurer, fejlfinding, service- og reparationsinformation:

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....2
2. SIKKERHEDSANVISNINGER....4
3. INSTALLATION....6
4. PRODUKTBESKRIVELSE....8
5. BETJENINGSPANEL....8
6. F∅R F∅RSTE ANVENDELSE....9
7. DAGLIG BRUG....9
8. URFUNKTIONER....10
9. BRUG AF TILBEH∅RET....11
10. EKSTRAFUNKTIONER....12
11. RÅD OG TIPS.... 12
12. VEDLIGEHOLDELSE OG RENG∅RING....20
13. FEJLFINDING....23
14. ENERGIEFFEKTIV....24

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

1.1 Sikkerhed for børn og sårbare personer

- Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

- Lad ikke børn lege med apparatet.

• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af. Tilgængelige dele bliver meget varme under brugen.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligholdelse på apparatet uden opsyn.

1.2 Generel sikkerhed

• Installation af apparatet og udskiftning af ledningen må kun foretages af en tekniker.
• ADVARSEL: Apparatet og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne.
• Brug altid ovnhandsker til at tage ribber eller ovnfaste fade ud eller sætte dem i.
• Kobl enheden fra strømforsyningen inden rengøring og vedligeholdelse.
• ADVARSEL: Se efter, at der er slukket for apparatet, inden pæren skiftes. Ellers er der risiko for elektrisk stød.
• Brug ikke apparatet, inden det monteres i den indbyggede struktur.
• Undlad at bruge en damprenser til at rengøre apparatet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre ovnruden. De kan ridse overfladen, med det resultat, at glasset knuses.
• Hvis strømforsyningskablet er beskadiget, skal det af sikkerhedsmæssige grunde udskiftes af producenten, et autoriseret servicecenter eller en tekniker for at undgå elektrisk stød.
• For at fjerne ovnribberne skal du først trække ovnribbens forende og derefter dens bagende væk fra sidevæggene. Montér ovnribberne i omvendt rækkefølge.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Træk aldrig i apparatet i håndtaget.
- Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Før montering af apparatet kontrolleres, om ovnlugen åbner uden modstand.
- Apparatet er udstyret med et elektrisk afkølingssystem. Det skal betjenes med den elektriske strømforsyning.

Kabinettets minimumshøj-de (kabinets minimumshøj-de under bordpladen)

590 (600) mm

Kabinetbredde 560 mm

Kabinetdybde 550 (550) mm
Højden foran på apparatet 594 mm
Højden bagest på apparatet	576 mm
Bredden foran på apparatet	595 mm
Bredden bagest på apparatet	559 mm
Apparatets dybde 569 mm
Apparatets indbygnings-dybde	548 mm
Dybde med åben dør 1022 mm
Ventilationsåbning mini-mumsstørrelse. Åbning placeret på bundens bagste side	560x20 mm

Længden på ledninger til strømforsyning. Ledning placeret i højre hjørne af bagsiden

1500 mm

Monteringsskruer 4x25 mm

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke multistikadaptere og forlængerledninger.
• Pas på, du ikke beskadiger netstikket og netledningen. Hvis der bliver behov for at udskifte netledningen, skal det udføres af vores autoriserede servicecenter.
• Elledninger må ikke komme i berøring med eller nær ved apparatets läge, især när det er tændt, eller lågen er varm.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.

- Dette apparat er forsynet med et stik og et forbindelseskabel.

Tilgængelige tilslutningskabler til installation eller udskiftning for Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Se tilsluttet effekt i alt på typeskiltet for at få oplysninger om kablets tværsnit. Du kan også se i tabellen:

Effekt i alt (W) Kablets tværsnit (mm²)

maksimum 1380 3 x 0.75

maksimum 2300 3 x 1

maksimum 3680 3 x 1.5

Jordkablet (grønt/gult kabel) skal være 2 cm længere end fase- og nulkabler (blå og brune kabler).

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød eller eksplosion.

• Dette apparat er kun til husholdningsbrug.
• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er tildækkede.
• Lad ikke apparatet være uden opsyn, när der er tændt for det.
• Sluk altid apparatet efter brug.
• Vær forsigtig, når du åbner apparatets låge, hvis apparatet er i brug. Der kan trænge meget varm luft ud.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Belast ikke lägen, när den er åben.
• Brug ikke apparatet som arbejds- eller som frasætningsplads.

• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan medføre, at der dannes en blanding af alkohol og luft.

• Lad ikke gnister eller åben ild komme i nærheden af apparatet, när du åbner lågen.

• Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

ADVARSEL!

Risiko for beskadigelse af apparatet.

- Sådan undgår du at beskadige eller misfarve emaljen:

• Stil ikke ovnfaste fade eller andre genstande direkte på apparatets bund.
  – Læg ikke aluminiumfolie direkte på bunden af ovnrummet.
  – Hæld aldrig vand direkte ind i det varme apparat.
  – Lad ikke fugtige fade og retter stå i apparatet efter tilberedningen.
  – Vær forsigtig, när du fjerner eller monterer tilbehøret.

• Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne.

• Brug en dyb bradepande til fugtige kager. Frugtsaft kan lave pletter, som ikke kan fjernes.
• Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke anvendes til andre formål, f.eks. rumopvarmning.
• Hold altid ovnlågen lukket under tilberedningen.
• Hvis apparatet installeres bag et møbelpanel (f.eks. en dør), skal du sørge for, at døren aldrig lukkes, mens apparatet er tændt. Der kan opbygges varme og fugt bag et lukket møbelpanel og forårsage efterfølgende skade på apparatet, husenheden eller gulvet. Luk ikke møbelpanelet, før apparatet er kølet helt af efter brug.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.

• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.

• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.
  • Vær forsigtig, når du tager lågen af apparatet. Døren er tung!

• Rengør jævnligt apparatet for at forhindre forringelse af overfladematerialet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutrale rengøringsmidler. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Hvis du bruger en ovnspray, skal du følge instruktionerne på dens emballage.

2.5 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

- Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.

- Brug kun lamper med de samme specifikationer.

2.6 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet.
  • Brug kun originale reservedele.

2.7 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.
• Fjern lågelåsen for at forhindre, at børn eller kæledyr bliver fanget i apparatet.

3.1 Indbygning

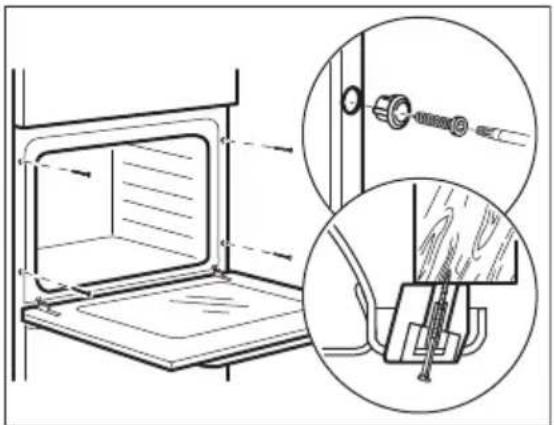

3.2 Fastgørelse af ovnen til skab

4.1 Oversigt over apparatet

4.2 Tilbehør

- Trådrist

Til kogegrej, kageforme, stege.

- Bageplade

1 Kontrolpanel
2 Funktionsvælger for ovnfunktioner
3 Strømindikator/symbol
4 Display
5 Funktionsvælger (temperatur)
6 Temperaturindikator/-symbol
7 Varmelegeme
8 Lampe
9 Ventilator
10 Ovnrumsprægning - Beholder til rengøring med vand
11 Hyldeholder, flytbar
12 Hyldepositioner

- Grill / bradepande

—	Indstilling af tiden.
💡	Indstilling af en urfunktion.
+	Indstilling af tiden.

5.2 Display

A. Urfunktioner
B. Timer

6. F∅R F∅RSTE ANVENDELSE

ADVARSEL!

Se kapitlerne om sikkerhed.

Ovnen kan udsende lugt og røg under forvarmning. Kontroller, at rummet er udluftet.

Trin 1 Trin 2

Trin 3

Indstil uret Rengør ovnen Forvarm den tomme ovn

1. Tryk på: . ⏰
2. , -tryk for at indstille ti- men. Tryk på:

3. +, - tryk for at indstille minutterne. Tryk på:

4. Fjern al tilbehøret og de udtagelige ovnribber fra ovnen.

5. Rengør ovnen og tilbehøret med en blød klud, varmt vand og et mildt rengøringsmiddel.

6. Indstil den maksimale temperatur for funktionen: □ Tidspunkt: 1 t.

7. Indstil den maksimale temperatur for funktionen: 📊 Tidspunkt: 15 min.
8. Indstil den maksimale temperatur for funktionen: Tidspunkt: 15 min.

Sluk for ovnen, og vent, til den er kold. Placér tilbehøret og de aftagelige ribber i ovnen.

7. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

Trin 1 Drej ovnens funktionsvælger for at vælge en ovnfunktion.

Trin 2 Drej funktionsvælgeren for at vælge temperaturen.

Trin 3 Når tilberedningen ender, skal du dreje knapperne til slukket position for at slukke for ovnen.

7.2 Ovnfunktioner

Bagning på op til tre ovnriller samtidig og til tørring af fødevarer.

Sæt temperaturen 20 - 40 °C la-vere end ved Over-/undervarme.

Fugtig varmluft

Denne funktion er beregnet til at spare energi under madlavning. Når du bruger denne funktion, kan temperaturen i ovnrummet variere fra den indstillede temperatur. Varmeeffekten kan blive reduceret. Få flere oplysninger i kapitlet "Daglig brug", Bemærkninger til: Fugtig varmluft.

Til at optø mad (grøntsager og frugt). Optøningstiden afhænger af de frosne madvarers mængde og omfang.

Grill

Til grillstegning af tynde stykker mad og til ristning af brød.

Stor Grill

Til grillstegning af store mængder tynde madvarer og til toastbrød.

Pizza-funktionen

Til at bage pizza. Til at lave en kraftig bruning og en sprød bund.

Til at bage og stege mad på en hyldeposition.

7.3 Bemærkninger til: Fugtig varmluft

Denne funktion blev brugt til at overholde kravene til energieffektivitetsklasse og miljøvenligt design i overensstemmelse med EU 65/2014 og EU 66/2014. Test i overensstemmelse med EN 60350-1.

Ovnlågen bør være lukket under tilberedning, så funktionen ikke afbrydes, og ovnen virker med den højest mulige energieffektivitet.

Se tilberedningsanvisninger i kapitlet "Råd", Fugtig varmluft. Få generelle anbefalinger til at spare energi i kapitlet "Energieffektivitet", Energibesparelse.

8. URFUNKTIONER

8.1 Urfunktioner

Aktuel tid	Bruges til at indstille, ændre eller kontrollere det aktuelle klokkeslæt.
[XCS8]Varighed	Til indstilling af, hvor længe ovnen skal være tændt.
[NZTK]Minutur	Bruges til at indstille en nedtælling. Denne funktion har ikke indflydelse på ovnen. Denne funktion kan indstilles på et vilkårligt tidspunkt, og også hvis ovnen er slukket.

- blinker, när ovnen tilsluttes til lysnettet, hvis der var strømafbrydelse, eller hvis timeren ikke er indstillet.

Trin 1

- tryk gentagne gange.

begynder at blinke.

Trin 2

- tryk for at indstille tiden.

Efter ca. 5 sekunder holder displayet op med at blinke og viser klokkeslættet.

Ændring: Aktuel tid

- tryk gentagne gange for at se eller ændre den aktuelle tid. - begynder at blinke.

Indstilling: Varighed

Trin 1 Vælg en ovnfunktion og temperatur.

Trin 2 ⚠️ - tryk gentagne gange. |→| - begynder at blinke.

Trin 3 +, - tryk for at indstille varigheden. Displayet viser: |→| |→| - blinker, när den indstillede tid er slut. Signalet lyder, og ovnen slukkes.

Trin 4 Tryk på en vilkårlig knap for at slå signalet fra.

Trin 5 Drej knapperne til sluk-positionen.

Indstilling: Minutur

Trin 1 ⚠️ - tryk gentagne gange. ♘ begynder at blinke.

Trin 2 +, - tryk for at indstille tiden. Funktionen begynder automatisk efter 5 sekunder. Når den indstillede tid er gået, udsendes signalet.

Trin 3 Tryk på en vilkärlig knap for at slå signalet fra.

Trin 4 Drej knapperne til sluk-positionen.

Sådan annullerer du: Urfunktioner

Trin 1 ⚠️ - tryk gentagne gange, indtil symbolet for urfunktionen begynder at blinke.

Trin 2 Tryk og hold: — Urfunktionen slukkes efter nogle få sekunder.

9. BRUG AF TILBEH∅RET

ADVARSEL!

Se kapitlerne om sikkerhed.

9.1 Isætning af tilbehør

En lille fordybning i toppen øger sikkerheden.

Fordybningerne er også antivippe-

anordninger. Den høje kant omkring hylden forhindrer kogegrej i at glide af hylden.

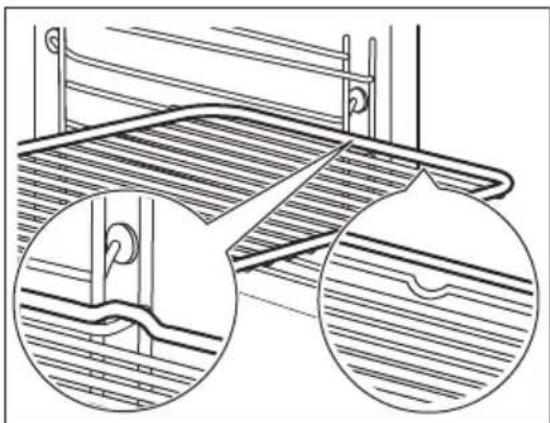

Trådrist:

Skub risten mellem ovnribbens skinner, og sørg for, at fødderne peger nedad.

Skub pladen ind mellem skinnerne ud for den valgte rille.

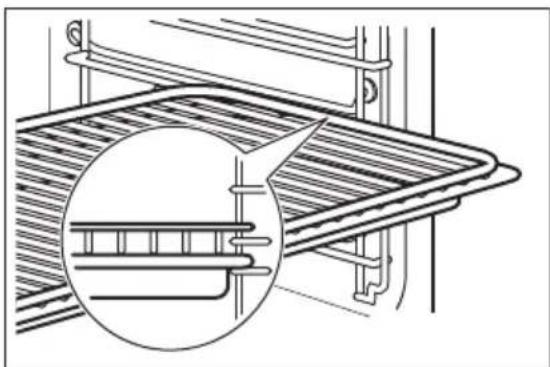

Trådrist, Bageplade /Dyb bradepande:

Skub pladen ind mellem ovnribbernes skinner og grillisten på skinnerne ovenover.

Når ovnen er i brug, tændes blæseren automatisk for at holde ovnen kølig på de udvendige sider. Hvis du slukker for ovnen, kan køleblæseren fortsat være i brug, indtil ovnen afkøles.

10.2 Sikkerhedstermostat

Forkert betjening af ovnen eller defekte komponenter kan medføre farlig overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

11. RÅD OG TIPS

ADVARSEL!

Se kapitlerne om sikkerhed.

11.1 Anbefalinger til tilberedning

Ovnen har ribber i fem ribber.

Tæl ribberne fra bunden af ovnen.

Din ovn kan have andre bage-/stegeegenskaber end den ovn, du havde før. Nedenstående tabeller viser standardindstillingerne for temperatur, tilberedningstid og ristposition.

Hvis du ikke kan finde indstillinger til en speciel opskrift, kan du se efter en lignende.

Ovnen har et specielt system, der cirkulerer luften og konstant genbruger dampen. Med dette system er det muligt at bruge damp ved tilberedningen, så maden bliver mør indvendig og sprød på overfladen. Det reducerer tilberedningstiden og energiforbruget.

Bagning af kager

Ovnlågen må først åbnes, när 3/4 af bagetiden er gået.

Hvis du bruger to bageplader på samme tid, bør der være en tom rille mellem dem.

Tilberedning af kød og fisk

Brug en bradepande til mad med meget fedt for at forhindre, at ovnen får pletter, der ikke kan fjernes.

Lad kødet hvile i ca. 15 minutter inden udskæring, så saften ikke siver ud.

Tilføj lidt vand i bradepanden for at forhindre for meget røg i ovnen under stegning. Tilføj vand, hver gang det tørrer ud, for at forhindre røgkondensation.

Tilberedningstider

Tilberedningstiderne afhænger af madvarens type, konsistens og volumen.

Hold øje med ydelsen i starten, når du laver lav mad. Find de bedste indstillinger (varmetrin, tilberedningstid, etc.) til dit kogegrej, dine opskrifter og mængderne, når du bruger dette apparat.

GER KA-	Over-/undervarme Varmluft(°C) (°C)				(min.)
Lagkagebunde, tre ribber	-- 140 - 150 1, 3 og 5 35 - 45 Bageplade
Marengs 120 3 120 3 80 - 100 Bageplade
Marengs, to ribber, forvarm den tomme ovn	-- 120 2 og 4 80 - 100 Bageplade
Boller, forvarm den tomme ovn	190 3 190 3 12 - 20 Bageplade
Flødekager 190 3 170 3 25 - 35 Bageplade
Flødekager, to rib-ber	-- 170 2 og 4 35 - 45 Bageplade
Frugttærter 180 2 170 2 45 - 70 Kageform, ∅						20 cm
Fyldig frugtkage 160 1 150 2 110 - 120 Kageform, ∅						24 cm

Forvarm den tomme ovn.

BR∅D OG PIZZA	Over-/undervarme		Varmluft		(min.)	i
	(°C)		(°C)
Franskbrød, 1 - 2 stk., 0,5 kg hver	190	1	190	1	60 - 70	-
Rugbrød, forvarmning er ikke nødvendig	190	1	180	1	30 - 45	Brødform
Boller, 6 - 8 boller	190	2	180	2 (2 og 4)	25 - 40	Bageplade
Pizza	230 - 250	1	230 - 250	1	10 - 20	Emaljeret bakke
Scones	200	3	190	3	10 - 20	Bageplade

Forvarm den tomme ovn.

Brug kageformen.

TÆRTER

Over-/undervarme Varmluft

(°C) (°C)

(min.)

Pastatæerte, forvarmning er ikke 200 2 180 2 40 - 50 nødvendig

Grøntsagstærte, forvarmning er 200 2 175 2 45 - 60 ikke nødvendig

Quicher 180 1 180 1 50 - 60

Lasagne 180 - 190 2 180 - 190 2 25 - 40

Cannelloni 180 - 190 2 180 - 190 2 25 - 40

Brug anden hyldeposition.

Brug grillristen.

K∅D

Over-/undervarme Varmluft

(°C) (°C)

(min.)

Oksekød 200 190 50 - 70

Svin	180 180 90 - 120
Kalvekød	190 175 90 - 120
Roastbeef, rød	210 200 50 - 60
Roastbeef, medium	210 200 60 - 70
Roastbeef, gennemstegt	210 200 70 - 75

K∅D

Over-/undervarme

(°C)

Varmluft

(°C)

(min.)

Svinebov, med svær	180	2	170	2	120 - 150
Svineskank, 2 stk.	180	2	160	2	100 - 120
Lammekølle	190	2	175	2	110 - 130
Hel kylling	220	2	200	2	70 - 85
Kalkun, hel	180	2	160	2	210 - 240
And, hel	175	2	220	2	120 - 150
Gås, hel	175	2	160	1	150 - 200
Kanin, skåret i dele	190	2	175	2	60 - 80

K∅D

Over-/undervarme Varmluft

(°C) (°C)

(min.)

Fjerkræ, halveret, 2 1

Kebab, 4 -

Kyllingebryst, 4 stk. 0.4 12 - 15

Burgere, 6 0.6 20 - 30

Fiskefilet, 4 stk. 0.4 12 - 14

Sandwiches, 4 - 6

Toastbrød, 4 - 6 -

6 - 8

12 - 15

30 - 35

10 - 15

12 - 14

10 - 12

5-7

2-4

11.4 Optøning

(kg)

Optøningstid (min.)

Efteroptøning (min.)

Kylling 1 100 - 140 20 - 30 Læg en underkop med

bunden opad i en spisetall- lerken; læg kyllingen på den. Vendes undervejs.

kød 1 100 - 140 20 - 30 Vendes undervejs.

0.5 90 - 120

Fløde 2 x 0,2 80 - 100 10 - 15 Fløden kan godt piskes,

selv om der er enkelte frosne klumper i den.

∅rred 0.15 25 - 35 10 - 15 -

Jordbær 0.3 30 - 40 10 - 20 -

Smør 0.25 30 - 40 10 - 15 -

Kage 1.4 60 60 -

11.5 Dehydrering - Varmluft

Beklæd pladerne med smørrebrøds- eller bagepapir.

Resultatet bliver bedst, hvis du slukker for ovnen efter halvdelen af tørretiden, åbner lågen og lader madvarerne køle af natten over for at færdiggøre tørringen.

Brug den tredje rille til 1 bakke.

11.6 Fugtig varmluft - anbefalet tilbehør

Mørk, ikke-reflekterende 28 cm diameter

Mørk, ikke-reflekterende 26 cm diameter

Ramekiner

Keramisk 8 cm diameter, 5 cm højde

Mørk, ikke-reflekterende 28 cm diameter

11.7 Fugtig varmluft

For at få de bedste resultater skal du følge forslagene angivet på nedenstående tabel.

(°C) (min.)

Søde boller, 12 stk. bageplade eller bradepande 175 3 40 - 50

Småt gærbrød, 9 stk. bageplade eller bradepande 180 2 35 - 45

Pizza, frossen, 0,35 grillrist 180 2 45 - 55 kg

Roulade bageplade eller bradepande 170 2 30 - 40

Brownie bageplade eller bradepande 170 2 45 - 50

Soufflè, 6 stk. keramiske ramekiner på grill- 190 3 45 - 55 rist

Sukkerbund til tærte flanform på grillrist 180 2 35 - 45

Victoriakager bageform på rist 170 2 35 - 50

Pocheret fisk, 0,3 kg bageplade eller bradepande 180 2 35 - 45

Hel fisk, 0,2 kg bageplade eller bradepande 180 3 25 - 35

Fiskefilet, 0,3 kg pizzaform på rist 170 3 30 - 40

Pocheret kød, 0,25 kg bageplade eller bradepande 180 3 35 - 45

Shashlik, 0,5 kg bageplade eller bradepande 180 3 40 - 50

Cookies, 16 stk. bageplade eller bradepande 150 2 30 - 45

Makroner, 20 stk. bageplade eller bradepande 180 2 45 - 55

Muffins, 12 stk. bageplade eller bradepande 170 2 30 - 40

Madtæerte, 16 stk. bageplade eller bradepande 170 2 35 - 45

Småkager af mørdej, bageplade eller bradepande 150 2 40 - 50 20 stk.

Små tærter, 8 stk. bageplade eller bradepande 170 2 30 - 40

(°C) (min.)

Grøntsager, pochere- bageplade eller bradepande 180 2 35 - 45 de, 0,4 kg

Vegetarisk omelet pizzaform på rist 180 3 35 - 45

Grøntsager fra Mid- delhavslandene, 0,7 kg bageplade eller bradepande 180 4 35 - 45

Test i henhold til IEC 60350-1.

(°C) (min.)

Små kager i form, 20 stk./plade Over-/undervar- me Bageplade 3 170 20 - 30 -

Små kager i varmluft Bageplade 3 150 - form, 20 stk./plade 160 20 - 35 -

Små kager i varmluft Bageplade 2 og 4 150 - form, 20 stk./plade 160 20 - 35 -

Æbletæerte, Over-/undervar- Trådrist 2 180 70 - 90 - 2 forme ∅20 me cm

Æbletæerte, Varmluft Trådrist 2 160 70 - 90 - 2 forme ∅20 cm

Formkage, Over-/undervar- Trådrist 2 170 40 - 50 Forvarm ovnen i 10 mi- kageform me nutter. Ø26 cm

Formkage, Varmluft Trådrist 2 160 40 - 50 Forvarm ovnen i 10 mi- kageform ∅26 cm nutter.

Formkage, Varmluft Trådrist 2 og 4 160 40 - 60 Forvarm ovnen i 10 mi- kageform ∅26 cm nutter.

Smørkager Varmluft Bageplade 3 140 - 20 - 40 - 150

Smørkager Varmluft Bageplade 2 og 4 140 - 25 - 45 - 150

Smørkager Over-/undervar- me Bageplade 3 140 - 150 25 - 45 -

Toastbrød,4 - 6 stykker	Grill Trådrist 4 maks. 2 - 3 minutter før-		ste side; 2 - 3 minutter anden side	Forvarm ovnen i 3 minutter.
Bøfburger, 6stk, 0,6 kg	Grill Grillrist og bradepande	4 maks. 20 - 30 Stil grillristen på den		fjerde rille, og brade-panden på den tredje rille i ovnen. Vend madvaren, når halvde-len af tilberedningsti-den er gået.Forvarm ovnen i 3 minutter.

12. VEDLIGEHOLDELSE OG RENG∅RING

ADVARSEL!

Se kapitlerne om sikkerhed.

12.1 Bemærkninger om rengøring

Rengøringsmid- ler

Rengør ovnens front med en blød klud opvredet i varmt vand tilsat et rengøringsmiddel. Rengør og kontrollér dørpakningen omkring ovnrummets ramme.

Brug en rengøringsopløsning for at rengøre metaloverflader.

Rengør pletter med et mildt rengøringsmiddel.

Hverdagsbrug

Rengør altid ovnrummet efter brug. Ophobning af fedt eller andre rester kan medføre en brand.

Dampen kan sætte sig som fugt i ovnen eller på ovnruderne. Lad ovnen være tændt 10 minutter inden tilberedning for at mindske kondenseringen. Opbevar ikke madvarer i ovnen i mere end 20 minutter. Tør ovnrummet med en blød klud efter hver brug.

Tilbehør

Rengør alt tilbehør efter hver brug og lad det tørre. Brug en blød klud opvredet i varmt vand tilsat et mildt rengøringsmiddel. Tilbehøret må ikke vaskes i opvaskemaskinen.

Rengør ikke slip let-tilbehøret med slibende rengøringsmiddel eller skarpe genstande.

Fjern ovnribberne, så ovnen kan rengøres.

Trin 1 Sluk for ovnen, og vent, til den er kold.

Trin 2 Træk forenden af ribben væk fra side- væggen.

Trin 3 Træk den bageste ende af ovnribben væk fra sidevæggen, og fjern den.

Trin 4 Montér ovnribberne i omvendt række-følge.

12.3 Anvendelse: Aqua Clean

Trin 1 Hæld vand i ovnrumsprægningen: 300 ml.

Trin 2

Indstil funktionen:

Trin 3 Indstil temperaturen til 90 °C.

Trin 4 Lad ovnen være tændt i 30 min.

Trin 5 Sluk for ovnen.

Trin 6 Vent, til ovnen er kold. Tør ovnrummet efter med en blød klud.

Ovnlågen har to ovnglas. Du kan fjerne ovnlågen og det indvendige ovnglas for at rengøre dem. Læs hele instruktionen "Aftagning og montering af låge", inden du tager ovnglasset ud.

FORSIGTIG!

Brug ikke ovnen uden glasset.

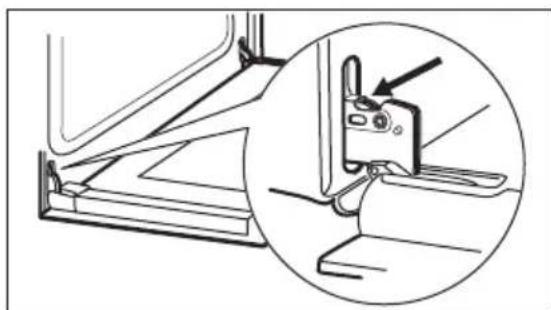

Trin 1 Åbn lågen helt, og hold begge hængsler.

Trin 2 Løft armene helt på begge hængsler, og drej dem.

Trin 3 Sæt ovnlågen halvvejs i første åbne position. Løft og træk den så fremad, og tag den ud af lejet.

Trin 4 Læg lågen på et fast underlag med et blødt stykke stof under.

Trin 6 Træk i lågelisten, og tag den ud.

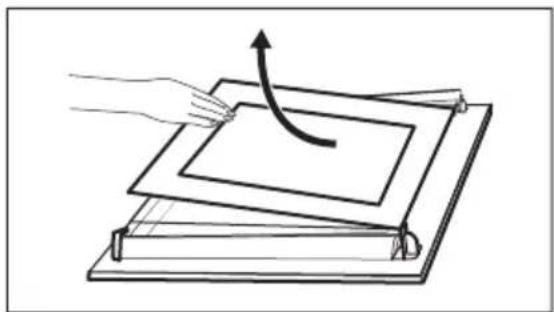

Trin 7 Hold ovnglasset i kanten foroven, og træk det forsigtigt ud. Sørg for, at glasset glider helt ud af støtterne.

Trin 8 Rengør glassene med vand og sæbe. Tør ovnglassene omhyggeligt. Ovnglasset må ikke komme i opvaskemaskinen.

Trin 9 Montér ovnglasset og ovnlågen efter rengøring.

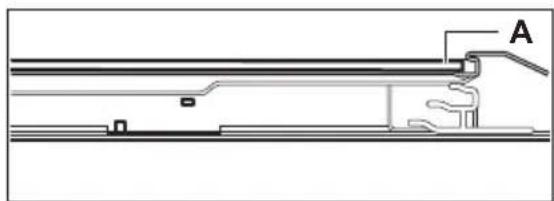

Grafikken skal vende mod lågens indvendige zone. Kontrollér efter installationen, at overfladen af ovnglassets ramme ikke er ru, når du rører ved den. Når den er korrekt installeret, klikker lågelisten. Sørg for at sætte det inderste ovnglas korrekt i lejerne.

12.5 Udskiftning: Lampe

ADVARSEL!

Risiko for elektrisk stød Pæren kan være varm.

Hold altid halogenpæren med en klud for at forhindre fedtrester i at brænde fast på pæren.

Før du udskifter pæren:

Trin 1 Trin 2 Trin 3
Sluk for ovnen. Vent, til ovnen er kold.	Tag stikket ud af kontakten. Læg en klud i bunden af ovnrum- met.

Baglampe

Trin 1 Drej glasset, og tag det af.

Trin 2 Gør glasset rent.

Trin 3 Udskift pæren med en passende 300 °C varmebestandig pære.

Trin 4 Montér dækglasset.

13. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

13.1 Hvis noget går galt

I eventuelle tilfælde, der ikke er inkluderet i denne tabel, bedes du kontakte et autoriseret servicecenter.

Problem Kontroller, at ...
Ovnen bliver ikke varm. Sikringen er sprunget.

Dørpakningen er beskadiget.	Brug ikke ovnen. Kontakt et autoriseret servicecenter.
Displayet viser "12.00". Der har været strømaf-brydelse. Indstil aktuel tid.

Pæren lyser ikke. Pæren er sprunget.

13.2 Serviceoplysninger

Kontakt forhandleren eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på typeskiltet. Typeskiltet er placeret på ovnrummets frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.)

......

Produktnummer (PNC)

......

Serienummer (S.N.)

......

14. ENERGIEFFEKTIV

14.1 Produktinformation og produktinformationsark\*

Leverandørens navn Zanussi

Identifikation af model ZOHNX2X1 949496250

Energieffektivitetsindeks 95.3

Energieffektivitetsklasse A

Energiforbrug med en standardmængde, almindelig tilstand 0.93 kWh/cyklus

Energiforbrug med en standardmængde, blæsertvungen tilstand 0.81 kWh/cyklus

Antal ovnrum 1

Varmekilde Elektricitet

Volumen 72 l

Type ovn Indbygningsovn

Vægt 27.6 kg

* For EU ifølge EU-forordninger 65/2014 og 66/2014.
For Hviderusland ifølge STB 2478-2017, bilag G; STB 2477-2017, bilag A og B.
For Ukraine ifølge 568/32020.
Energieffektivitetsklasse gælder ikke for Rusland.
EN 60350-1 - Elkogeapparater til husholdning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

14.2 Energibesparelse

Ovnen indeholder funktioner, som hjælper dig med at spare energi ved daglig madlavning.

Sørg for, at ovnlågen er lukket, när ovnen bruges. Åbn ikke ovnlågen for ofte under tilberedningen. Hold lågepakningen ren og sørg for, at den sidder godt fast.

Brug metalkogegrej til at øge energibesparelsen.

Forvarm om muligt ikke ovnen inden tilberedning.

Hold pauserne mellem bagning så korte som muligt, när du tilbereder nogle få retter på én gang.

Tilberedning med blæser

Brug om muligt tilberedningsfunktionerne med blæser for at spare energi.

Restvarme

Når tilberedningsvarigheden er længere end 30 min., skal du reducere ovntemperaturen til minimum 3 - 10 min. inden afslutningen af tilberedningen. Restvarmen i ovnen bliver ved med at tilberede maden.

Brug restvarmen til at opvarme andre retter.

Holde mad varm

Vælg den lavest mulige temperaturindstilling for at bruge restvarme og holde et måltid varmt.

Fugtig varmluft

Funktion beregnet til at spare energi under madlavning.

15. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet 📀 sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

VIERAILE VERKKOSIVULLAMME:

• La ikke barn leke med apparatet.

Bare en kvalifisert person må montere dette produktet.

For ledningsavsnittet henvises det til den nominelle effekten på typeskiltet. Du kan også se etter i tabellen:

3.2 Slik fester du ovnen til skapet

Slå ovnen av, og vent til det er kaldt. Sett tilbehøret og de avtakbare hyllestøttene i ovnen.

7. DAGLIG BRUK

ADVARSEL!

Slik griller du tynne matstykker og rister brød.

Max. Grill

Slik griller du store mengder tynne matstykker og rister brød.

Pizzafunksjon

Hvordan man endrer: Tid på dagen

- blinker när du kobler ovnen til en strømkilde eller etter et strømbrudd.

Steg 1

BR∅D OGPIZZA	Over-/Undervarme		Ekte varmluft		(min.)
	(°C)		(°C)
Hvitt brød, 1 – 2 stykker, 0,5 kg hver	190	1	190	1	60 – 70	-
Rugbrød, forvarminger ikke nødvendig	190	1	180	1	30 – 45	Brødform
Rundstykker, 6 – 8 rundstykker	190	2	180	2 (2 og 4)	25 – 40	Stekebrett
Pizza	230 – 250	1	230 – 250	1	10 – 20	Emaljert brett
Scones	200	3	190	3	10 – 20	Stekebrett

PIZZA
Over-/Undervarme
Ekte varmluft

Forvarm tom stekeovn.

Bruk kakeform.

GRATENGER

Over-/Undervarme

Ekte varmluft

(min.)

Pastapai, forvarming er ikke nød- 200 vendig

2 180

2 40 - 50

GRATENGER

Over-/Undervarme Ekte varmluft

(°C) (°C)

(min.)

Grønnsakspai, forvarming er ikke 200 2 175 2 45 – 60 nødvendig

Quiche 180 1 180 1 50 - 60

Lasagne 180 - 190 2 180 - 190 2 25 - 40

Cannelloni 180 - 190 2 180 - 190 2 25 - 40

Bruk det andre stigetrinnet.

Bruk risten.

KJ∅TT

Over-/Undervarme Ekte varmluft

(°C) (°C)

(min.)

Ristet brød, 4 – 6 - 2 – 4 2 – 3

11.4 Tining

(kg)

Opptiningstid (min)

Ettertiningstid (min)

Kylling 1 100 - 140 20 - 30

Bruk mørke og ikke-refleksive bokser og beholderen. De har bedre varmeabsorbering enn den lette fargen og de refleksive rettene.

Mørk, ikke-reflekterende 28 cm diameter

Mørk, ikke-reflekterende 26 cm diameter

Mørk, ikke-reflekterende 28 cm diameter

Steg 1 Slå ovnen av, og vent til det er kaldt.

Steg 4 Legg døren på et mykt tøystykke på et stabilt underlag.

Fare for elektrisk støt. Lampen kan være varm.

Før du skifter pæren:

Steg 1 Steg 2 Steg 3
Slå av ovnen. Vent til ovnen er av-kjølt.	Koble fra strømtilførselen til ovnen. Legg en klut på bunnen i ovnsrom-met.

Bakre ovnslampe

Steg 1 Drei glassdekselet for å ta det av.

Steg 2 Rengjør lampedekselet.

Steg 3 Erstatt pæren med en egnet varmebestandig lyspære som tåler 300 °C.

Steg 4 Monter glassdekselet.

13. FEILS∅KING

ADVARSEL!

Ovnen blir ikke varm. Sikringen har gått.

Dørpakningen er skadet. Ikke bruk ovnen. Kontakt et autorisert servicesenter.

Displayet viser «12.00». Det var et strømbrudd. Stille inn klokkeslett.

Lampen lyser ikke. Lyspæren er utbrent.

13.2 Servicedata

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter.
