BRUGSANVISNING SI4642D SMEG

Generelle sikkerhedsanvisninger 188

Installation 191

Apparatets formål 192

Denne brugermanual 193

Producentens ansvar 193

Sådan læser du brugermanualen 194

BESKRIVELSE 194

Generel beskrivelse 194

Betjeningspanel 194

ANVENDELSE 195

Basisfunktioner 195

Indledende indgreb

195

Brug af kogepladen 196

Yderligere funktioner 197

Sikkerhedsfunktion 199

Feilmeddelelser 200

RENG∅RING OG VEDLIGEHOLDELSE 200

Rengøring af den glaskeramiske kogeplade 200

Hvad bør man gøre hvis... 201

INSTALLATION 201

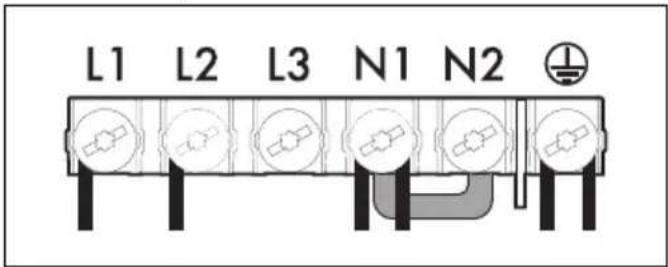

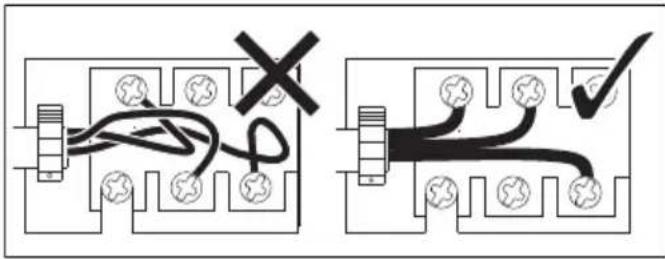

Elektrisk tilslutning 201

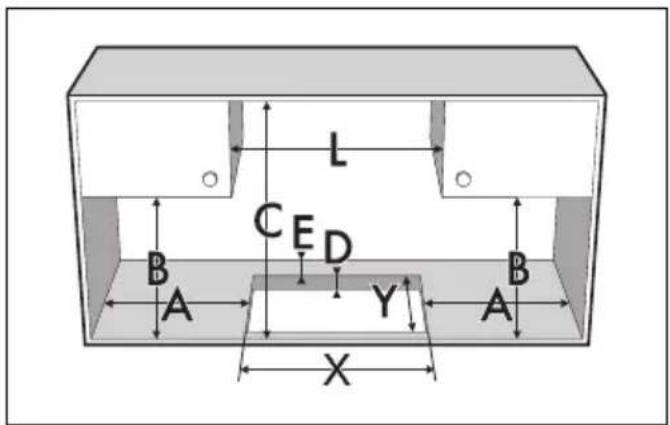

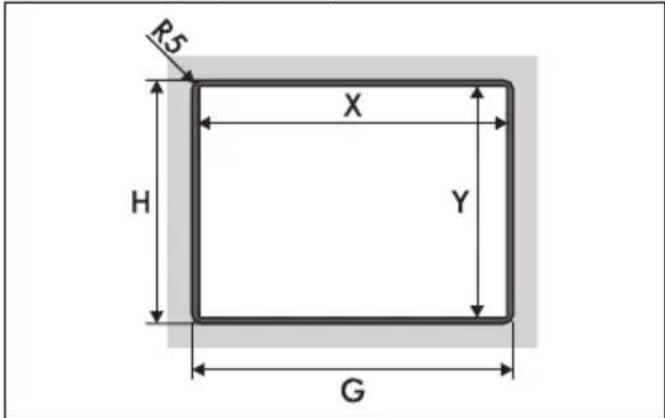

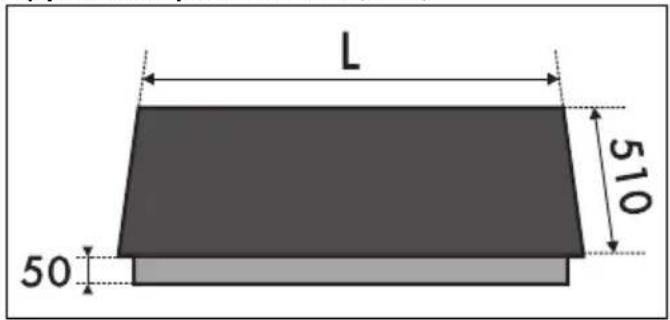

Udskæring i køkkenbordet 202

Indbygget 203

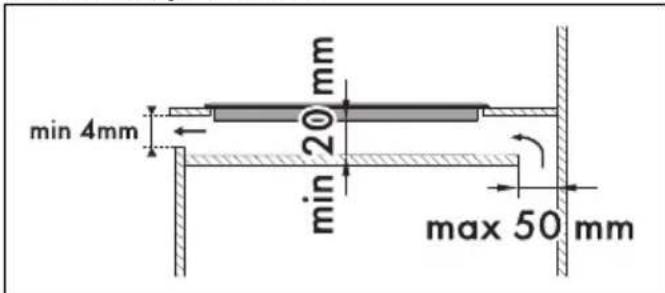

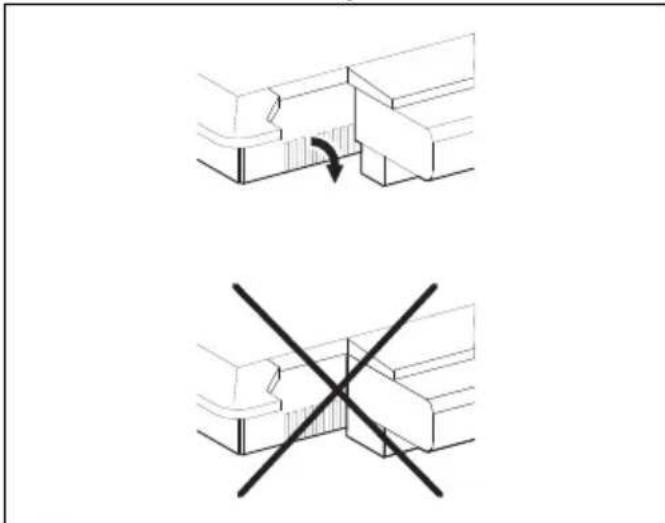

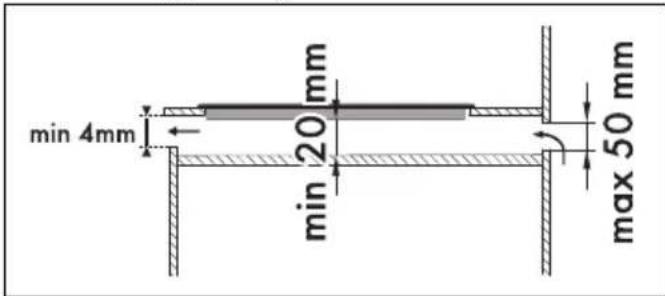

Ventilation 204

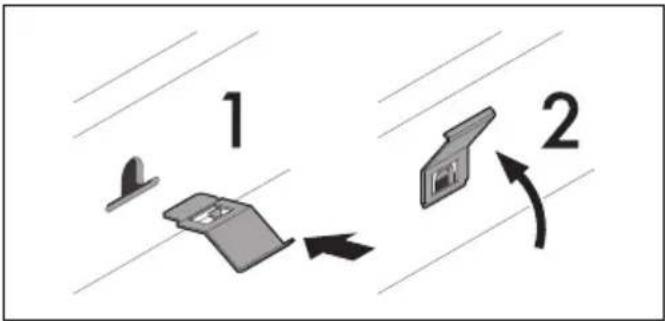

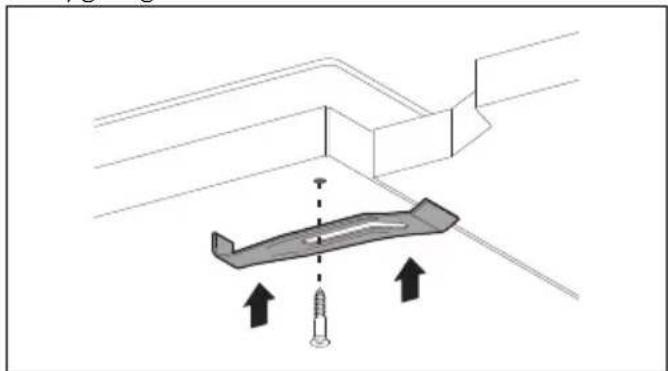

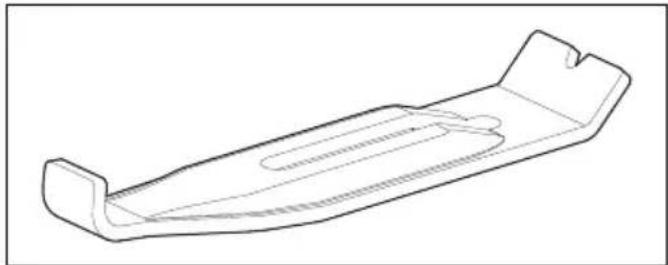

Fastgørelse til indbygningsmøblet 204

Fastgørelse til indbygningsmøblet 204

Vi anbefaler, at du nøje læser denne vejledning, som angiver alle anvisninger til at holde det købte apparat i perfekt funktionsmæssig og æstetisk stand. For yderligere informationer om produktet: www.smeg.com

BEMÆRKNINGER

Generelle

sikkerhedsanvisninger

Skader på personer

• Dette apparat og dets tilgængelige dele bliver meget varme under brugen. Børn skal holdes på sikker afstand af apparatet.
• Beskyt hænderne med grillhandsker under brugen.
• Forsøg aldrig at slukke en flamme/ild med vand: Sluk apparatet, og dæk flammen med et låg eller brandhæmmende tæppe.
• Brugen af dette apparat er tilladt for børn fra 8 år og for personer med nedsat fysisk, sensorisk eller mental kapacitet

eller med manglende erfaring eller kendskab, hvis de overvåges eller instrueres i sikker brug af apparatet og i de eventuelle farer, der er forbundet hermed.

• Børn må ikke lege med apparatet.
• Hold børn på under 8 år på afstand, hvis de ikke er konstant overvägede.
• Lad ikke børn under 8 år nærme sig apparatet, mens det er i funktion.
• Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
• Vær yderst opmærksom på den hurtige opvarmning af kogezonerne. Undgå at

opvarme gryder uden indhold. Fare for overophedning.

• Aktiver låsning af betjeningsknapperne, hvis der er børn eller husdyr i hjemmet, der er si stand til at nå kogepladen.

- Undgå at berøre eller rengøre kogepladens overflade under drift eller när kontrollamperne for restvarme er tændte.

- Sluk for pladerne efter brugen. Man bør aldrig kun henholde sig til sensoren for identifikation af gryder.

- Vær yderst opmærksom på børn, da de har svært ved at se indikationen af restvarme. Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Undgå at børn kommer i kontakt med dem.

- Tilberedningsprocessen skal altid være under kontrol. En tilberedningsproces med kort varighed skal overvåges konstant.

- ADVARSEL: En tilberedningsproces med fedt- og/eller olieholdige fødevarer uden opsyn kan være farligt og kan medføre brand.

- Fedt og olie kan selvantænde hvis det overophedes. Efterlad ikke komfuret under tilberedning af madvarer som indeholder olie eller fedt. Hvis olier eller fedt selvantændes,

må ilden aldrig slukkes med vand. Læg låg på gryden og sluk for den berørte kogezone.

- Brandfare: Brug ikke Booster og/eller Double Booster-funktionerne (hvis til stede) til at opvarme fedt- eller olieholdige fødevarer.

- Under tilberedningen må man ikke lægge metalgenstande, såsom bestik eller køkkengrej på kogepladens overflade, da de kan overophede.

- Brug ikke dåser, lukkede beholdere eller plastikbeholdere til tilberedningen.

- Brug ikke magnetiske dåser.

- Brug ikke bordskånere eller andet materiale mellem bunden af beholderen og den glaskeramiske overflade, fare for forbrændinger.

- Indsæt ikke spidse metalgenstande (bestik eller værktøj) i apparatets åbninger.

- Undgå at anvende eller opbevare brandfarligt materiale i nærheden af apparatet eller lige under kogepladen.

- Sluk apparatet efter brugen.

- Træk aldrig i kablet for at hive stikket ud (hvis monteret).

- BRUG IKKE AEROSOLER I NÆRHEDEN AF APPARATET, MENS DET ER I FUNKTION.

• DER MÅ IKKE FORETAGES ÄNDRINGER PÅ DETTE

APPARAT.

- Før ethvert indgreb på apparatet (installation, vedligeholdelse, placering eller flytning), skal man altid bære personligt sikkerhedsudstyr.

- Rengør ikke apparatet, mens det stadig er varmt eller i funktion.

- Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Rør ikke kogepladens overflade.

- Før ethvert indgreb på apparatet skal man deaktivere den elektriske hovedforsyning.

- Forsøg aldrig at reparere apparatet selv eller uden indgreb fra en kvalificeret tekniker.

- Såfremt det elektriske forsyningskabel er beskadiget, skal man, for at undgå enhver fare, øjeblikkeligt kontakte det tekniske servicecenter, som vil sørge for at udskifte det.

- I tilfælde af revner eller sprækker, eller hvis den glaskeramiske overflade går i stykker, skal apparatet omgående slukkes. Afbryd strømforsyningen, og kontakt det tekniske servicecenter.

- Bærere af pacemakere eller andre lignende anordninger skal sikre sig at funktionaliteten i dette udstyr ikke skades af induktionsfeltet, hvis

gammafrekvens ligger mellem 20 og 50 kHz.

- Den elektromagnetiske induktionskogeplade tilhører Gruppe 2 og Klasse B (EN 55011) i overensstemmelse med bestemmelserne vedrørende elektromagnetisk kompatibilitet.

Skader på apparatet

• På dele i glas må ikke anvendes skurepulver eller ætsende rengøringsmidler (f. eks. pulverprodukter, pletfjernere eller stålsvampe).
• Anvend eventuelt køkkenredskaber i træ eller plastik.
• Sæt dig ikke på apparatet.
• Den glaskeramiske overflade må ikke bruges som støtteflade.
• Anvend ikke apparatet som støtteflade.
• Bloker ikke åbningerne, ventilations- og udluftningsspalterne.
• Anvend ikke kogepladen, hvis en eventuel ovn installeret under denne er i gang med pyrolyseprocessen.
• Brug ikke dampstråler til rengøring af apparatet.

• Efterlad ikke apparatet uden opsyn under tilberedninger som kan frigive fedt og olie, der kan antænde, hvis det overophedes. Vær yderst forsigtig.

• Brandfare: Opbevar ikke genstande på kogepladen.

• BRUG UNDER INGEN OMSTÆNDIGHEDER APPARATET TIL OPVARMNING AF OMGIVELSERNE.
• Gryderne og panderne eller bestikket skal være anbragt inden for kogepladens omkreds.
• Alle gryder og pander skal have en flad og regelmæssig bund.
• I tilfælde af spild hvis indholdet er kogt over, skal den overskydende væske fjernes fra kogepladen.
• Spild ikke syreholdige stoffer, såsom citronsaft eller eddike på kogepladen.
• Undgår at spilde sukker eller søde blandinger på kogepladen under tilberedningen.
• Læg ikke materialer eller substanser, der kan smelte eller antænde (papir, plastik eller sølvpapir) på kogepladen under tilberedningen.
• Sæt gryderne direkte på den glaskeramiske kogeplade.
• Anbring ikke tomme gryder og pander på de tændte kogezoner.
• Anvend ikke materialer, som er ru eller slibende, eller skarpe metalskrabere.
• Den glaskeramiske kogeplade

er meget modstandsdygtig. Man bør dog undgå at hårde, solide genstande falder ned på overfladen, da de kan ødelægge den.

- På ståldele eller dele, som er overfladebehandlet med metalfinish (f. eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller blegemiddel.

- Apparatet er ikke udviklet til funktion med eksterne timere eller med fjernbetjeningssystemer.

Installation

• DETTE APPARAT MÅ IKKE INSTALLERES PÅ BÅDE ELLER I CAMPINGVOGNE.
• Dette apparat må ikke installeres over en opvaskemaskine.
• Placér apparatet i køkkenelementet med hjælp fra en anden person.
• Kontrollér, at køkkenelementet råder over de påkrævede åbninger.
• Kontrollér, at køkkenelementets materiale er varmeresistent.
• Installation og serviceindgreb skal udføres af kvalificeret personale under overholdelse af de gældende standarder.
• Den elektriske tilslutning skal udføres af en kvalificeret

tekniker.

- Det er et krav, at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.

- Anvend kabler, der er varmeresistente op til mindst 90 C.

- Lad forsyningskablet passere bag på køkkenelementet. Sørg for at det ikke berører den nederste del af kogepladen eller en eventuelt indbygget ovn under denne.

- Vær opmærksom ved tilslutning af andre elektriske apparater. Strømforsyningsledningerne må ikke komme i kontakt med de varme kogezoner.

- Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,2-1,5 Nm.

- Fastgør ikke apparatet for fast til køkkenelementet, da det kan medføre skader under brugen eller delvis blokere udluftningsspalterne.

- Installation og eventuel udskiftning af det elektriske tilslutningskabel må udelukkende udføres af teknisk kvalificeret personale.

- Såfremt det elektriske forsyningskabel er beskadiget, skal man, for at undgå enhver fare, øjeblikkeligt kontakte det tekniske servicecenter, som vil sørge for at udskifte det.

- Før ethvert indgreb på apparatet (installation, vedligeholdelse, placering eller flytning), skal man altid bære personligt sikkerhedsudstyr.

- Før ethvert indgreb på apparatet skal man deaktivere den elektriske hovedforsyning.

- Apparatet skal kunne frakobles efter installationen, med tilgængeligt stik eller afbryder i tilfælde af fast tilkobling.

- Udstyr forsyningslinjen med en flerpolet afbryder, med en kontaktafstand, der helt afbryder strømmen under overspændingskategori III betingelser i overensstemmelse med reglerne for installation.

- Hvis der er begrænset adgang til strømforsyningen, skal alle polers afbrydelsesanordninger være tilgængelige og indbygget i den faste ledningsføring i overensstemmelse med tilslutningsstandarderne.

- Dette apparat kan anvendes op til en maksimal højde på 2000 meter over havets overflade.

Apparatets formål

Dette apparat er beregnet til tilberedning af fødevarer i hjemmet. Enhver anden anvendelse er ukorrekt. Desuden må det ikke anvendes:

- i medarbejderkøkkenet i butikker, på kontorer og i andre

arbejdsmiljøer;

• på gårde / bondegårdsferiesteder;
- af gæster på hoteller, moteller og indkvarteringsområder;
• på bed and breakfasts.

Denne brugermanual

• Denne brugermanual udgør en integreret del af apparatet og skal opbevares i hel stand på et lettilgængeligt sted for brugeren under hele apparatets levetid.
• Læs denne manual grundigt, inden du bruger apparatet.
• Forklaringerne i denne manual omfatter billeder, der beskriver det, der normalt vises på displayet. Vi minder dog om, at apparatet kan være udstyret med en opdateret version af systemet, hvilket betyder at det, som vises på displayet, kan afvige fra det, som angives i manualen.

Producentens ansvar

• en anden anvendelse af apparatet end den foreskrevne;
• manglende overholdelse af forskrifterne i brugermanualen;
• manipulering, også af en enkelt del af apparatet;
• anvendelse af uoriginale reservedele.

Identifikationsskiltet indeholder de tekniske data, serienummeret og mærkningen. Identifikationsskiltet må aldrig fjernes.

Bortskaffelse

Dette apparat, som er i overensstemmelse med det europæiske WEEE-direktiv (2012/19/EU), skal

bortskaffes separat fra andet affald i slutningen af dets livscyklus.

Dette apparat indeholder ikke stoffer i en sådan mængde, at de betragtes som sundheds- og miljøskadelige ifølge gældende europæiske direktiver.

Elektrisk spænding Fare for dødeligt elektrisk stød

• Deaktiver hovedstrømforsyningen.
- Fjern forsyningskablet fra det elektriske anlæg.

For bortskaffelse af apparatet:

• Tag det elektriske strømforsyningskabel ud, og fjern det.
• Bring efter endt brug apparatet til en genbrugsplads, som er specialiseret i sortering af elektrisk og elektronisk affald, eller tilbagelever det til forhandleren, hvor det er købt, ved køb af et nyt tilsvarende apparat.

Det præciseres, at der til apparatets emballage anvendes materialer, som ikke forurener, og som kan genanvendes.

- Bring emballagematerialerne til en genbrugsplads.

Plastikemballage Fare for kvælning

• Efterlad ikke emballagen eller dele af den uden opsyn.
• Lad ikke børn bruge emballagens plastikposer til leg.

For energibesparelse

• Diameteren på grydens bund må ikke rage ud over de prægede linjer på den glaskeramiske overflade.
• Gryderne må ikke placeres uden for kogepladens ramme og hen over displayet.
• Når man køber en gryde, skal man være opmærksom på, om den anviste diameter henviser til bunden eller til grydens diameter foroven, da sidstnævnte næsten altid er større end bunden.
• Ved tilberedning af retter med lang tilberedningstid kan man spare tid og energi ved at anvende en trykkoger, der desuden gør det muligt at bevare vitaminerne i fødevarerne.
• Man skal sikre sig, at der er tilstrækkelig væske i trykkogeren, da overophedning grundet for lidt væske kan beskadige både trykkogeren og kogezonen.
• Om muligt, lægges et låg, der passer i størrelsen, på gryden.

• Vælg den gryde, der passer til den mængde mad, der skal tilberedes. En stor, men halvtom gryde har et stort energitab.

Hvis kogepladen og en evt. ovn anvendes samtidigt, kan den maksimale grænse for anvendelig effekt under særlige forhold være overskredet af selve det elektriske anlæg.

Sådan læser du brugermanualen

Denne brugermanual anvender de følgende læsekonventioner:

Advarsel/Forsigtig

Information/forslag

BESKRIVELSE

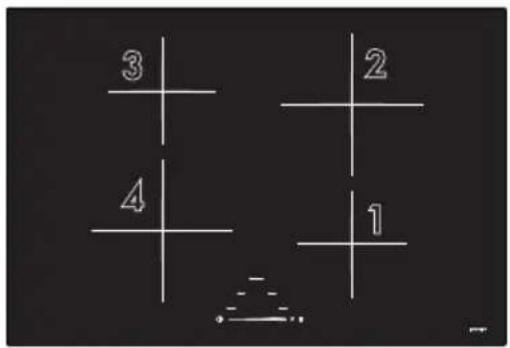

Generel beskrivelse

3 4 2 1

Zone Dimensioner H x L (mm)

1 - 3 160 × 160 1400 2100

2 - 4 200 × 200 2300 3000

3 4 2 1

Anvendt effekt på niv.9 (W)*
Anvendt effekt i booster- funktion (W)*

* Effekterne er vejledende og kan variere afhængigt af det anvendte køkkengrej eller de indstillede værdier.

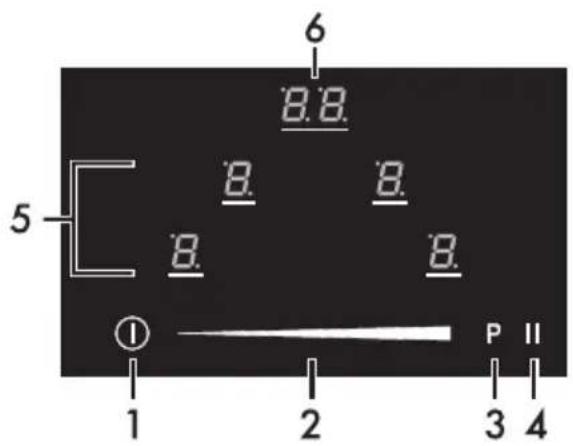

Betjeningspanel

Kogezoneområde

6 8.8. 5 8. 8. 8. 8. ① P II 1 2 3 4

1. ON/OFF-knap

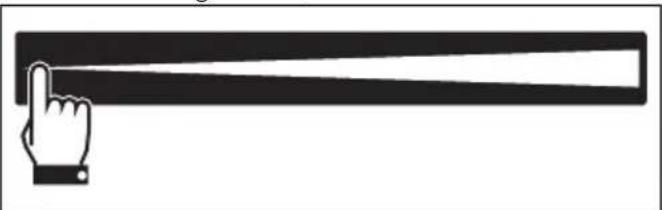

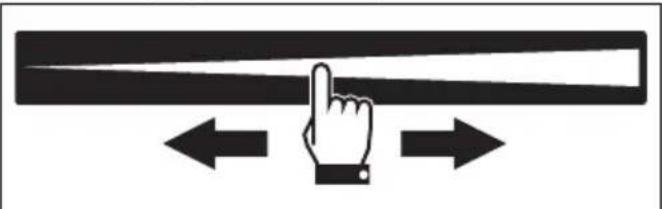

2. Skydebjælke
3. Booster-funktionsknap

4. Pause-funktionsknap

5. Område til valg af kogezone

6. Område til indstilling af timer

Fordele ved tilberedning med induktion

Apparatet er udstyret med en induktionsgenerator for hver kogezone. Hver generator under den glaskeramiske kogeplade danner et elektromagnetisk felt, som inducerer en varmestrøm på grydens bund. Varmen udsendes ikke længere på induktionskogezonen, men dannes direkte inde i gryden eller panden af induktionsstrømmene.

- Energibesparelse takket være den direkte overførsel af energi til gryden (det er nødvendigt at anvende magnetiserende køkkengrej), i forhold til traditionel elektrisk tilberedning.

• Højere sikkerhed takket være overførslen af energi, som kun sker til gryden som er placeret på kogepladen.
• ∅get ydelse ved energioverførsel fra induktionskogezonen til grydens bund.
• Hurtig opvarmnin
• Reduceret forbrændingsfare, da overfladen kun opvarmes ved grydens bund; spildte madvarer sætter sig ikke fast.

Effektstyring

Kogepladen er forsynet med et styringsmodul, som optimerer/begrænser energiforbruget. Hvis de samlede indstillede effektniveauer overstiger den maksimalt tilladte grænse, sørger den elektroniske styreenhed for at styre den

forsynede effekt på pladerne. Modulet forsøger at opretholde de maksimale effektniveauer, der kan forsynes. På displayet vises de indstillede niveauer fra det automatiske styringsmodul.

3 7 9 5

Højeste prioritet gives til den senest indstillede zone.

Effektstyringsmodulet indvirker ikke på apparatets samlede elektriske forbrug.

ANVENDELSE

Basisfunktioner

Ved første tilslutning til strømforsyningen, eller efter en strømafbrydelse og genopretning af denne, udføres en automatisk kontrol, som tænder kontrollamper og display i nogle sekunder. Derefter kan man igen anvende apparatet normalt.

Indledende indgreb

Se Generelle sikkerhedsanvisninger.

• Fjern eventuel beskyttelsesfilm ud- eller indvendigt fra apparatet og tilbehøret (hvis til stede).
• Fjern eventuelle mærkater (undtaget skiltet med tekniske data).

Diametre på anvendelige gryder og pander

Blus Grydens eller pandens diameter

Zone 1 - 37 - 9

Zone 2 - 49 - 11

Gryder som kan anvendes til tilberedning på induktionskogepladen

Gryder som anvendes til tilberedning med induktion skal være af metal, have de rette magnetiske egenskaber, og en bund af tilstrækkelige dimensioner.

- Gryder og pander i kobber, rustfrit stål, aluminium, ildfast glas, træ, keramik og terrakotta.

Energibesparende råd

For at kontrollere om gryden er egnet, skal man blot sætte en magnet mod bunden; hvis den tiltrækkes, er gryden egnet til tilberedning ved induktion. Hvis man ikke har en magnet, kan man fylde en smule vand i gryden eller panden, anbringe den på en kogezone, og sætte pladen i funktion. Hvis displayet viser symbolet betyder det, at gryden er uegnet.

• Når man køber en gryde, skal man være opmærksom på, om den anviste diameter henviser til grydens bund eller øverste del, da sidstnævnte næsten altid er større end bunden.
• Grydernes/pandernes bunde skal være meget tykke og helt flade. Desuden skal de være rene og tørre, og kogepladen ligeså.
• Ved tilberedning af retter med lang tilberedningstid kan man spare tid og energi ved at anvende en trykkoger, der gør det muligt at bevare vitaminerne i fødevarerne.
• Man skal sikre sig, at der er tilstrækkelig væske i trykkogeren, da overophedning grundet for lidt væske kan beskadige både trykkogeren og kogezonen.
• Om muligt, lægges et låg, der passer i størrelsen, på gryden.
  • Vælg den gryde, der passer til den mængde mad, der skal tilberedes. En stor, men halvtom gryde har et stort energitab.
• Anvend ikke gryder og pander i støbejern eller med en ru bund.

Hvis kogepladen og ovnen anvendes samtidigt, kan den maksimale grænse for anvendelig effekt under særlige forhold være overskredet af selve det elektriske anlæg.

Oversigtstabel over effektniveauer

Effekten kan indstilles på forskellige niveauer. I tabellen nedenfor findes anvisningerne for de forskellige tilberedningstyper.

Effektniveau Egnet til:

For at tænde kogepladen skal man holde

knappen ON/OFF Ⓘ nede i 1 sekund.

5 sekunder efter tændingen slukkes kogepladen automatisk, hvis ingen plade er aktiveret.

Brug af kogepladen

Tænding af kogezonerne

Apparatet er udstyret med et automatisk system til genkendelse af gryder.

Efter tænding af apparatet:

1. Placer en gryde (egnet til tilberedning med induktionsvarme og ikke tom) på kogezonen, som du ønsker at bruge.
2. Displayet for kogezonen, hvor gryden er

placeret, tænder automatisk og viser

Regulering af kogezonen

1. Placer en finger til venstre for skydebjælken for den kogezone, som skal anvendes.

Nu er effektværdien angivet som svarende til

1. Før fingeren imod højre eller venstre for at vælge en effekt fra 1 til 9 eller aktiver funktionerne Booster eller Double Booster (se de pågældende kapitler).

den indstillede effektværdi.

Det er også muligt at vælge effektniveauet med direkte tryk på skydebjælken mod det punkt, der svarer til det ønskede effektniveau.

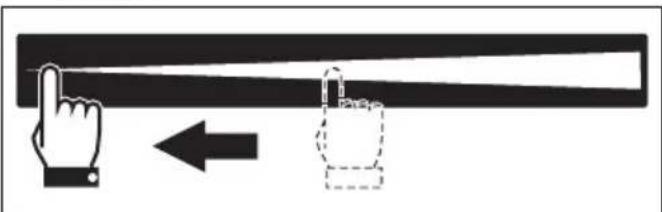

Slukning af kogezonerne

1. Før fingeren til venstre til enden af skydebjælken for kogezonen, som skal slukkes.

1. Displayet for den valgte zone viser værdien

For at slukke mere end en kogezone samtidig skal man blot slukke apparatet på knappen

Hurtigt valg

Apparatet er udstyret med et automatisk system til genkendelse af gryder.

Når apparatet er tændt og en kogezone er valgt:

1. Placer en finger cirka ud for den ønskede effekt på skydebjælken.

6.

1. Før fingeren mod højre eller venstre for at vælge den ønskede tilberedningseffekt.

Booster-funktion

Når pladen er tændt og en kogezone er valgt for at aktivere funktionen:

1. Vælg tasten . P

2. Booster-funktionen aktiveres og displayet for

kogezonen viser symbolet

For at deaktivere Booster-funktionen skal man blot reducere effektniveauet på kogezonen eller

slukke apparatet.

- Booster-funktionen forbliver aktiv på maksimal effekt i 10 minutter, hvorefter effektniveauet automatisk sænkes til 9.

- Hvis den indvendige temperatur er for høj, deaktiveres Boosterfunktionen midlertidigt.

Pause-funktion

Men denne funktion er det muligt at stille alle kogezonernes funktion i bero.

1. Aktivér mindst én kogezone.

2. Hold pauseknappen trykket.

Symbolet vises på displayet for alle kogezoner.

1. Hold ned på knappen. Søsnart der trykkes på pausesymbolet, begynder det at blinke.

2. Tryk på en vilkårlig knap bortset fra Pauseknappen.

3. Nu er pausefunktionen deaktiveret, og de tidligere indstillede funktioner gendannes.

Når funktionen Pause er aktiv, forbliver begrænsning af tilberedningstiden, symboler for restvarme og funktionen låsning af betjeningsknapper aktive.

Pausefunktionen deaktiveres i tilfælde af strømafbydelse og efterfølgende gendannelse.

Pause-funktionen kan maksimalt være aktiveret i 10 minutter, hvorefter apparatet slukker.

Yderligere funktioner

Låsning af betjening

Denne funktion er beregnet til at läse alle kogepladens zoner, undtagen knappen ON/OFF.

Funktionen er nyttig under rengøring og til at forhindre utilsigtet aktivering.

For at aktivere låsning af betjening skal du udføre følgende handlinger inden for 10 sekunder:

1. Tryk samtidig på den forreste højre kogezoneknap og knappen P

2. Tryk igen på den forreste højre kogezoneknap.

Displayet for kogezoner og timeren viser symbolet L.

For at deaktivere låsning af betjening skal du udføre følgende handlinger inden for 10 sekunder:

1. Tryk samtidig på den forreste højre kogezoneknap og knappen P

2. Tryk igen på knappen . P

Efter at have låst op for betjeningen, slukker apparatet.

Funktionen hurtig forvarmning

Denne funktion er ikke disponibel for effektniveauerne 9, Booster og Double Booster

Den hurtige opvarmningsfunktion gør det muligt at opvarme en kogezone til maksimal temperatur i en begrænset periode og derefter fortsætte tilberedningen på det indstillede effektniveau.

Efter valg af en kogezone:

• Tryk på et effektniveau (fra 1 til 8) i mindst 3 sekunder.
  • Displayet for kogezonen viser symbolet .
• Når opvarmningstiden er gået, vender kogezonen tilbage til det tidligere valgte effektniveau.
• Funktionen deaktiveres ved at trykke på det indstillede effektniveau i 3 sekunder, eller ved at vælge et lavere effektniveau.

Tabel over tider for hurtig opvarmning

Effektniveau	Automatisk opvarmnings-tid (minutter/sekunder)
1 48 sek.
2 2 m 24 sek.
3 3 m 50 sek.
4 5 m 12 sek.
5 6 m 48 sek.
6	2 m
7 2 m 48 sek.
8 3 m 36 sek.

Warming-funktion

For at aktivere Warming-funktionen, efter tænding af kogepladen:

1. Vælg en kogezone.
2. Tryk helt til venstre på skydebjælken, cirka mellem niveau 0 og niveau 1, for at aktivere funktionen; displayet for den valgte

kogezone viser symbole

Vælg et andet effektniveau for at deaktivere

Warming-funktionen. Eller tryk på tasten

Med denne funktion er det muligt at holde de netop tilberedte retter varme, eller holde vandet i kog.

Warming-funktionen deaktiveres automatisk efter 2 timers brug og slukker for den anvendte kogezone.

Minuttæller

Når kogepladen er aktiveret uden at en zone er valgt:

1. Tryk inde i området til indstilling af timer.
2. Displayet viser . 0 -
3. Tryk igen, venstre ciffer blinker, og det er nu muligt at indstille minutterne ved hjælp af skydebjælken (fx - 5
4. Når tallet til venstre stopper med at blinke, er det muligt, med samme fremgangsmåde, at vælge ti minutters interval (fx 15)

5. Efter et øjeblik starter timeren nedtællingen.

6. Når tiden er gået, udsendes der lydsignaler; tryk på timerområdet for at deaktivere dem.

Med denne funktion er det muligt at programmere en timer, som udsender lydsignaler, när tiden er gået.

Det er muligt at indstille tiden op til maksimalt 99 minutter.

Tidsindstillet tilberedning

Det er muligt at indstille op til maksimalt 99 minutter.

Med denne funktion er det muligt at programmere den automatiske slukning for hver enkelt kogezone, når et bestemt tidsrum er udløbet.

Det er muligt at aktivere funktionen på flere kogezoner samtidigt.

For at aktivere funktionen Tidsindstillet tilberedning, efter aktivering af mindst en kogezone:

1. Vælg et effektniveau.
2. Følg den samme fremgangsmåde, som der blev brugt til at indstille en minuttæller.
3. Symbolerne :ses i hjørnerne af området til indstilling af timer for at angive, at zonerne er tidsindstillede.
4. Den tidsindstillede tilberedning starter et par sekunder efter sidste valg.
5. Når tiden er gået, udsendes der lydsignaler; tryk på timerområdet for at deaktivere dem.

Ændring eller deaktivering af den tidsindstillede tilberedning

For at ændre eller deaktivere minuttælleren og den tidsindstillede tilberedning, skal du blot trykke i timerindstillingsområdet og følge den samme fremgangsmåde, som du brugte til at indstille den, ændre minutterne eller nulstille den helt.

Recall-funktion

Funktionen giver mulighed for at gendanne nogle startede funktioner efter en utilsigtet slukning.

I tilfælde af utilsigtet slukning, skal følgende gøres indenfor 6 sekunder:

1. Tænd enheden.

- Knappen begynder at blinke.

1. Tryk straks derefter på pauseknappen for at gendanne de tidligere aktive funktioner.

Funktionen gendanner de kogezonefunktioner, der var aktive, timerfunktionen og Hurtig opvarmning; alle andre funktioner gendannes ikke.

Restvarme

Såfremt kogezonen stadig er varm, efter at den er blevet slukket, viser displayet symbolet H Når temperaturen er faldet til under 60°C vises symbolet ikke længere.

Sikkerhedsfunktion

Se Generelle sikkerhedsanvisninger.

Begrænsning af tilberedningstiden

Apparatet er udstyret med en automatisk mekanisme, der begrænser driftstiden. Hvis man ikke ændrer tilberedningsindstillingerne for beholderen, afhænger den maksimale driftstid af det valgte effektniveau.

Opvarmning af beholderen deaktiveres og symbolet vases på displayet, når man aktiverer anordningen til begrænsning af driftstiden.

Effektniveau	Maksimal tilberedningstid i timer
1	6
2	6
3	5
4	5
5	4
6 - 7 - 8 - 9 1,5

Indstilling af effektværdien på apparatet

• Denne funktionalitet gør det muligt at indstille den maksimale effektværdi på dit apparat.
• Induktionskogepladen er konfigureret til funktion ved en effekt på 7,4 kW, men det er muligt at begrænse den til at fungere ved 6,0 kW, 5,5 kW, 5,0 kW, 4,5 kW, 4,0 kW, 3,5 kW, 2,8 kW eller 2,4 kW.

Med slukket apparat:

1. Tryk på knappen mindst 3 sekunder.

2. Displayet for kogezonerne viser

symbolerne

1. Tryk på knapperne til to vilkårlige kogezoner på samme tid.

- Timerindstillingsområdet viser den aktuelle effektværdi 7.4

1. Tryk på højre side af skydebjælken for at reducere effektværdien og på venstre side for at øge den.

+ -

1. Tryk på knappen ratat gemme den nye indstilling; pladen slukker sammen med et lydsignal.

Efter et minuts inaktivitet slukker kogepladen automatisk.

Fejlmeddelelser

I tilfælde af funktionsfejl eller anormal adfærd, viser displayet en meddelelse med den tilhørende fejlkode.

Fejlkoderne starter altid med bogstaverne "E" eller "Er" efterfulgt af en række tal (for eksempel "Er47-30").

Fejlkoder som:

• "E02"
• " E 2 "
- "Er21"

Indikerer overophedning af apparatet eller en del af det, hvorfor det er nødvendigt straks at slukke for apparatet, fjerne alle gryder og pander og lade det køle af.

Hvis disse fejl vedvarer, eller der vises forskellige fejl, bør man skrive koden ned og kontakte teknisk servicecenter.

RENG∅RING OG VEDLIGEHOLDELSE

Rengøring af den glaskeramiske kogeplade

Se Generelle sikkerhedsanvisninger.

Rengøring af overfladerne

For at vedligeholde overfladerne skal de rengøres regelmæssigt, hver gang de har været brugt, men først efter de er afkølet.

Anvend altid specifikke produkter uden slibeeffekt og klorholdige syrer. Hæld produktet på en fugtig klud og tør overfladerne af, skyl omhyggeligt, og tør efter med en blød klud eller

med en mikrofiberklud.

I tilfælde af genstridigt snavs skal man foretage kold rengøring med en opvaskesvamp fugtet med vand og neutralt vaskemiddel; tør derefter med en mikrofiberklud.

Ugentlig rengøring

Rengør og plej kogepladen en gang om ugen med et almindeligt produkt til rengøring af glaskeramik. Overhold altid producentens anvisninger. Silikonen i disse produkter skaber en beskyttende film, der er vand- og smudsafvisende. Alle mærker forbliver på filmen og kan derfor nemt fjernes. Tør herefter overfladen med en ren klud. Sørg for, at der ikke findes rester fra rengøringsmiddel på kogepladens overflader, da de kan reagere krattigt, når de opvarmes, og ændre strukturen.

Eventuelle mærker efterladt af gryder med aluminiumsbund kan fjernes med en fugtig klud med eddike. Såfremt der efter tilberedningen er fastbrændte rester, skal de fjernes, der skylles efter med vand og tørres grundigt med en ren klud. Sandkornene, der kan være faldet ned på kogepladen under rengøring, fra f.eks. salat eller kartofler, risikerer at ridse den, når gryderne flyttes. Fjern derfor omgående al sand og jord fra kogepladens overflade. Kromatiske ændringer har ingen indflydelse på glassets funktion og holdbarhed. Det drejer sig faktisk ikke om ændringer af kogepladens materiale, men blot om rester, der ikke er fjernet, og som derfor er forkullede. Der kan opstå blanke overflader som skyldes, at grydernes bund er trukket hen over kogepladen, især hvis de er af aluminium, samt brug af uegnede rengøringsmidler. Det er vanskeligt at fjerne disse ved hjælp af almindelige rengøringsmidler. Det kan være nødvendigt at gentage rengøringen flere gange. Brug af aggressive rengøringsmidler, eller grydernes glidning hen over overfladen, kan med tiden slibe dekorationerne af kogepladen, og kan medføre, at der dannes mærker.

Det anbefales at anvende rengøringsmidler, som er distribueret af fabrikanten.

Efter rengøringen skal man omhyggeligt tørre apparatet af for at undgå at dryp af vand og sæbe, der kan forhindre en korrekt funktion og ødelægge apparatets udseende.

INSTALLATION

Elektrisk tilslutning

Se Generelle sikkerhedsanvisninger.

Generelle informationer

Kontrollér, at egenskaberne på det elektriske net passer til de data, der er angivet på skiltet. Identifikationsskiltet med tekniske data, serienummeret og mærkningen er synligt placeret på apparatet.

Skiltet må aldrig fjernes.

Udfør jordforbindelsen med et kabel, som er

Hvad bør man gøre hvis...

Kogepladen ikke fungerer:

• Kontroller at kogepladen er tilsluttet og at hovedafbryderen er tilkoblet.
• Kontroller at der ikke er strømafbrydelser.
• Kontroller at sikringen ikke er sprunget. I så fald skal sikringen skiftes.
• Kontroller at hjemmets HFI-relæ ikke er slået fra. I så fald skal afbryderen genaktiveres.
  Tilberedningsresultaterne er ikke tilfredsstillende:
• Kontroller at tilberedningstemperaturen ikke er for høj eller for lav.
• Sørg for, at kogepladen er korrekt ventileret, og at luftindtagene er helt frie.
• Brug certificerede og testede gryder til induktionskogeplader.

Kogepladen ryger:

• Lad den afkøle og rengør kogepladen efter endt brug.
• Kontroller at maden ikke er kogt over, og brug eventuelt en større gryde eller pande.

Sikringerne springer hele tiden, eller husets HFI-relæ slår fra konstant:

- Kontakt det tekniske servicecenter eller en elektriker.

Kogepladen er i stykker eller har revner:

- Sluk øjeblikkeligt for apparatet, frakobl strømforsyningen og kontakt det tekniske servicecenter.

mindst 20 mm længere end de andre.

Tilslutning til klemkassen

Anbring kablerne så de ligger ordentligt for at undgå overlapning eller kontakt med eventuelle koblingskabler. Kablerne skal have den korrekte længde for at undgå ophobning/vridning inde i

klemkassen.

Apparatet kan tilsluttes på følgende måder:

• 220-240 / 380-415 V 2N \~

L1 L2 L3 N1 N2

Udstyr forsyningslinjen med en flerpolet afbryder, som sikrer frakobling fra nettet med en kontaktåbning, som muliggør en komplet frakobling under betingelserne iht. overspændingskategori III og i overensstemmelse med installationsreglerne.

For markedet i Australien/New Zealand:

Den indbyggede afbrydelse i den faste forbindelse skal opfylde kravene i standarden AS/NZS 3000.

Udskæring i køkkenbordet

Sikkerhedsforskrifter til positionering og installation

Se Generelle sikkerhedsanvisninger.

• Installationen kan udføres på forskellige materialer, herunder murværk, metal, massivt træ og træ beklædt med plastiklaminat, såfremt det er varmeresistent (>90 °C).
• Finér, pålimede paneler eller beklædninger i plastik på tilstødende elementer skal være varmeresistente (> 90 °C), da de ellers kan

• Hvis møblet ikke har den nødvendige åbning til indbygning, er det nødvendigt at lave det, et indgreb, der kræver murer- og/ eller tømrerarbejde, og derfor skal udføres af en faguddannet håndværker.
• Minimumsafstanden, der skal overholdes mellem emhætter og kogepladen skal svare til den minimumsafstand, der er angivet i monteringsvejledningen for emhætten.
• Også minimumsafstandene til bagvæggen for udskæringerne til kogepladen, som er angivet i monteringsvejledningen, skal overholdes.
• Hvis kogepladen installeres over en ovn, skal denne være udstyret med en afkølingsventilator.

Apparatets pladsbehov (mm)

L 510 50

MODELLER (cm) L

60 600

Normal indbygning og på linje med køkkenbord (mm)

Indbygning på linje med køkkenbord

Ved denne type indbygning skal man tilføje en

fræsning i indbygningshullet, hvis man ønsker at installere kogepladen i plan med køkkenbordet.

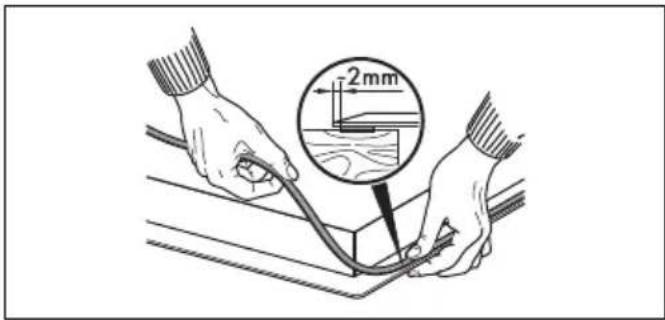

Kogepladens tætningsliste

For at undgå indtrængning af væske mellem kogepladens ramme og køkkenbordet, skal man før monteringen påsætte den medfølgende klæbende tætningsliste langs hele kogepladens kant.

2mm

Fastgør ikke kogepladen med silikone. Man ville ikke kunne afmontere kogepladen uden at beskadige den.

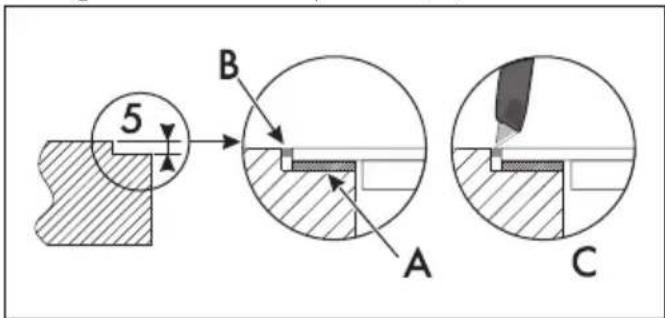

Ved indbygning i plan med køkkenbordet skal man, efter påsætning af den klæbende tætningsliste på glasoverfladen (A) og efter placering og fastgøring af pladen, fylde kanterne med isolerende silikone (B) og fjerne overskydende materiale. Hvis det er nødvendigt at afmontere kogepladen, skal man skære silikonen løs med en hobbykniv, inden man forsøger at afmontere pladen (C).

5 B A C

Indbygget

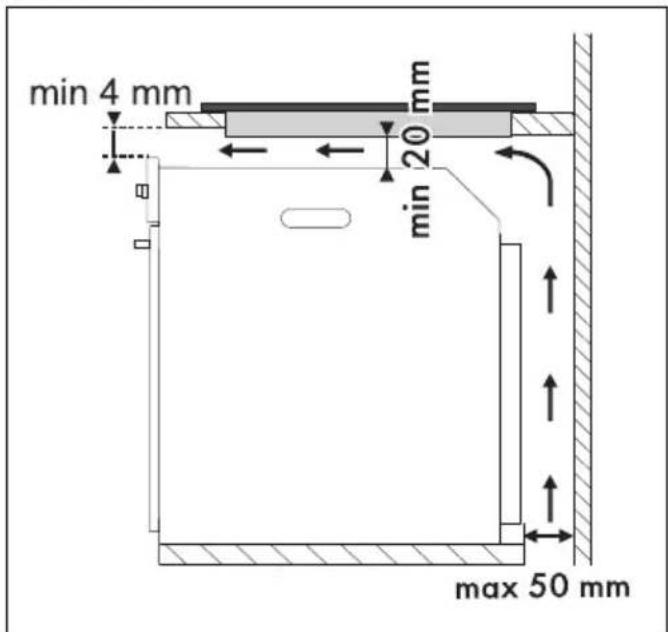

På køkkenelement med indbygget ovn

Afstanden mellem kogepladen og køkkenelementerne eller de indbyggede apparater skal være således, at den sikrer en tilstrækkelig ventilation og luftudskiftning. Hvis kogepladen er installeret over en ovn, skal man efterlade et frirum mellem kogepladens bund og den del af produktet, som er monteret nedenunder.

min 4 mm min 20 mm max 50 mm

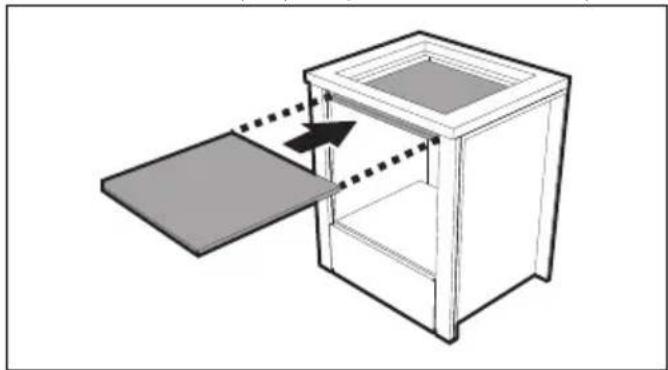

På et almindeligt køkkenelement eller på et køkkenelement med skuffer

Såfremt der findes andre elementer (sidevægge,

skuffer, etc.), opvaskemaskiner eller køleskabe under kogepladen, tilrådes det at installere en dobbelt træbund mindst 20 mm under kogepladens bund, for at undgå utilsigtet kontakt. Den dobbelte bund må kun kunne afmonteres ved hjælp af passende værktøj.

Med åbning i bunden:

min 4mm 20 mm min max 50 mm

Med åbning på bagsiden:

min 4mm 20 mm min max 50 mm

Såfremt dobbeltbunden i træ ikke monteres, udsættes brugeren for mulig utilsigtet kontakt med skarpe eller varme dele.

Hvis kogepladen installeres over en ovn, skal denne være udstyret med en afkølingsventilator.

Ventilation

Nedenfor vises to installationer som er egnede til en korrekt ventilation, og en fejlbehæftet installation, som bør undgås.

Fastgørelse til indbygningsmøblet

Klemmerne skal ikke installeres på forsiden af apparatet.

1. Sæt fjedrene fast ved at indsætte dem vandret i det tilhørende hul med et let tryk.
2. Drej dem opad for at gøre dem endeligt fast.

1 2

Fastgørelse til indbygningsmøblet

For at sikre fastgørelse til indbygningsmøblet og optimal centrering skal de medfølgende låsebeslag skrues i ud for hullerne på den nederste skærm.

Skru fastgøringsbeslagene i de tilhørende huller for at fastgøre kogepladen korrekt til indbygningsrammen.

• Hvis apparatet tilsluttes med stik (hvis til stede), skal stikket altid være tilgængeligt efter installationen.
• Undgå at bukke eller indeklemme tilslutningskablet.
• Apparatet skal installeres ifølge installationsskemaerne.
• Såfremt apparatet ikke fungerer korrekt efter udførsel af alle kontrollerne, skal du henvende dig til dit lokale og autoriserede servicecenter.
• Når apparatet er installeret korrekt, beder vi dig venligst instruere brugeren i den korrekte

anvendelsesmetode.

DA
