BRUGSANVISNING SSK92IMX8 SMEG

1.1 Generelle sikkerhedsanvisninger 50
1.2 Producentens ansvar 55
1.3 Apparatets formål 55
1.4 Identifikationsskilt 55
1.5 Denne brugermanual 55
1.6 Bortskaffelse 55
1.7 Sådan læser du brugermanualen 56

2 Beskrivelse 57

2.1 Generel beskrivelse 57
2.2 Kogeplade 58
2.3 Betjeningspanel 59
2.4 Andre dele 60
2.5 Tilgængeligt tilbehør 60

3 An v e n d e l s e

3.1 For energibesparelse 63
3.2 Anvendelse af tilbehøret 64
3.3 Brug af kogepladen 65
3.4 Brug af opbevaringsrummet 70
3.5 Brug af ovnene 70
3.6 Ur med programmeringsenhed 74

4.1 Rengøring af kogepladen 80

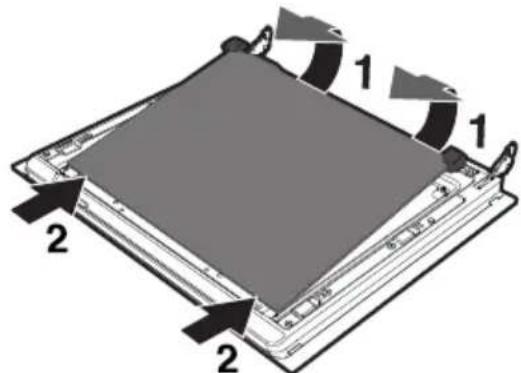

4.2 Rengøring af lågen 81

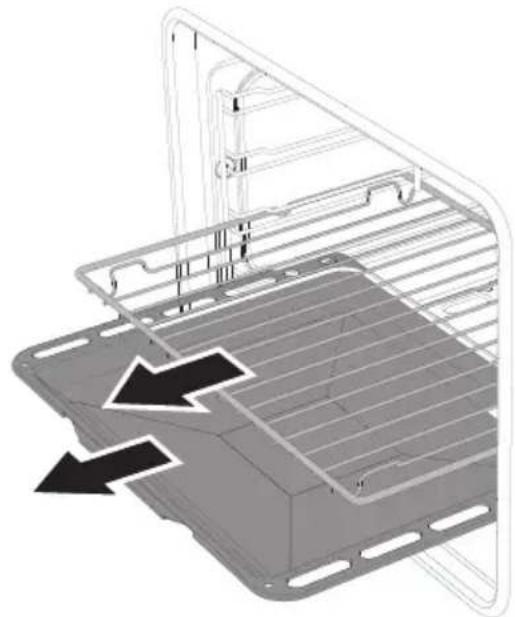

4.3 Rengøring af ovnrummene 83
4.4 Vapor Clean 84
4.5 Særlig vedligeholdelse 85

5 Installation

5.1 Placering 87
5.2 Elektrisk tilslutning 92
5.3 Til installatøren 94

OVERSÄTTELSE AF DEN ORIGINALE BRUGSANVISNING

Vi anbefaler, at du nøje læser denne vejledning, som angiver alle anvisninger til at holde det købte apparat i perfekt funktionsmæssig og æstetisk stand.

For yderligere informationer om produktet: www.smeg.com

1 Bemærkninger

1.1 Generelle sikkerhedsanvisninger

Skader på personer

• Dette apparat og dets tilgængelige dele bliver meget varme under brugen. Rør ikke ved varmeelementerne under brugen.
• Beskyt hænderne med termohandsker, när du skal se til eller vender maden i ovnummet.
• Forsøg aldrig at slukke en flamme/ild med vand: Sluk apparatet, og dæk flammen med et låg eller brandhæmmende tæppe.
• Brugen af dette apparat er tilladt for børn fra 8 år og for personer med nedsat fysisk, sensorisk eller mental kapacitet eller med manglende erfaring eller kendskab, så længe de overvåges eller instrueres af voksne personer, som er ansvarlige for deres sikkerhed.
• Børn må ikke lege med apparatet.

• Hold børn på under 8 år på afstand, hvis de ikke er konstant overvägede.

• Lad ikke børn under 8 år nærme sig apparatet, mens det er i funktion.

• Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
• Vær yderst opmærksom på den hurtige opvarmning af kogezonerne. Undgå at opvarme gryder uden indhold. Fare for overophedning.
• Fedt og olie kan selvantænde hvis det overophedes. Efterlad ikke komfuret under tilberedning af madvarer som indeholder olie eller fedt. Hvis olier eller fedt selvantændes, må ilden aldrig slukkes med vand. Læg låg på gryden og sluk for den berørte kogezone.
• Tilberedningsprocessen skal altid overvåges. En tilberedningsproces med kort varighed skal overvåges konstant.
• Under brugen må man ikke lægge metalgenstande, såsom køkkengrej eller bestik på kogepladens overflade, da de kan overophede.

Bemærkninger

• Indsæt ikke spidse metalgenstande (bestik eller værktøj) i åbningerne.
• Hæld ikke vand direkte på de meget varme bradepander.
• Hold lågen lukket under tilberedningen.
• Ved indgreb på madvarerne, eller ved afslutning af tilberedningen, skal du åbne lågen 5 centimeter i nogle få sekunder, lade dampen slippe ud, og derefter åbne lågen helt.
• Åbn ikke opbevaringsrummet (hvor monteret), när ovnen er tændt, eller stadig varm.

• Genstandene inde i opbevaringsrummet kan være meget varme efter brug af ovnen.
  • ANVEND ELLER OPBEVAR IKKE BRÆNDBARE MATERIALER I OPBEVARINGSRUMMET (HVIS MONTERET) ELLER I NÆRHEDEN AF APPARATET.
  • BRUG IKKE AEROSOLER I NÆRHEDEN AF APPARATET, MENS DET ER I FUNKTION.

• Sluk apparatet efter brugen.
  • DER MÅ IKKE FORETAGES ÆNDRINGER PÅ APPARATET.

• Før ethvert indgreb på apparatet (installation, vedligeholdelse, placering eller flytning), skal man altid bære personligt sikkerhedsudstyr.
• Før ethvert indgreb på apparatet skal man deaktivere den elektriske hovedforsyning.
• Installation og serviceindgreb skal udføres af kvalificeret personale under overholdelse af de gældende standarder.
• Forsøg aldrig at reparere apparatet selv eller uden indgreb fra en kvalificeret tekniker.
• Træk aldrig i kablet for at hive stikket ud.
• Såfremt det elektriske forsyningskabel er beskadiget, skal man øjeblikkeligt kontakte det tekniske servicecenter, som vil sørge for at udskifte det.

Skader på apparatet

• På dele i glas må ikke anvendes skurepulver eller ætsende rengøringsmidler (f. eks. pulverprodukter, pletfjernere eller stålsvampe).
• Anvend eventuelt køkkenredskaber i træ eller plastik.

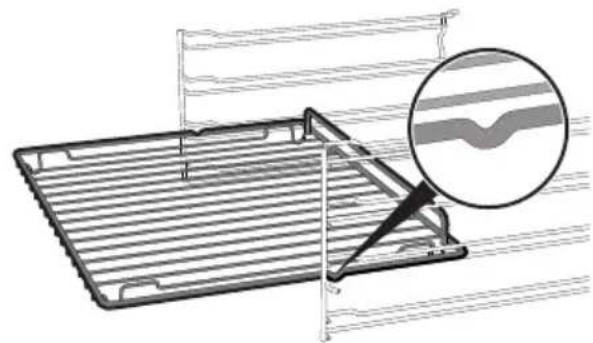

• Riste og bradepander skal indsættes i sideskinnerne, indtil de standser helt. De mekaniske sikkerhedslåse, som forhindrer en utilsigtet udtrækning af disse, skal vende nedad og mod ovnummets bageste del.
• Sæt dig ikke på apparatet.
• Brug ikke dampstråler til rengøring af apparatet.
• Bloker ikke åbningerne, ventilations- og udluftningsspalterne.
• Efterlad ikke apparatet uden opsyn under tilberedninger som kan frigive fedt og olie, der kan antænde, hvis det overophedes. Vær yderst forsigtig

• Efterlad ikke genstande på kogepladen.

• BRUG UNDER INGEN OMSTÆNDIGHEDER APPARATET TIL OPVARMNING AF OMGIVELSERNE.

• Spray ikke med sprayprodukter i nærheden af ovnen.
• Anvend ikke køkkengrej eller beholdere i plastik til tilberedning af maden.
• Indsæt ikke dåser eller lukkede beholdere i ovnrummet.
• Fjern alle riste og bradepander, som ikke skal anvendes under tilberedningen, fra ovnummet.
• Dæk ikke ovnens bund med aluminiumsfolie eller stanniol.
• Sæt ikke gryder eller bradepander direkte på bunden i ovnrummet.
• Hvis man ønsker at anvende bagepapir, skal det placeres på en sådan måde, at det ikke hindrer cirkulationen af varm luft inde i ovnen.
• Brug ikke den åbne läge til understøttelse af gryder eller plader direkte på den indvendige rude.
• Gryderne og panderne eller bestikket skal være anbragt inden for kogepladens omkreds.
• Alle gryder og pander skal have en flad og regelmæssig bund.

Bemærkninger

• I tilfælde af spild hvis indholdet er kogt over, skal den overskydende væske fjernes fra kogepladen.
• Spild ikke syreholdige stoffer, såsom citronsaft eller eddike på kogepladen.
• Anbring ikke tomme gryder og pander på de tændte kogezoner.
• I tilfælde af revner eller sprækker, eller hvis den glaskeramiske overflade går i stykker, skal apparatet omgående slukkes. Afbryd strømforsyningen, og kontakt det tekniske servicecenter.
• Bærere af pacemakere eller andre lignende anordninger skal sikre sig at funktionaliteten i dette udstyr ikke skades af induktionsfeltet, hvis gammafrekvens ligger mellem 20 og 50 kHz.

• Den elektromagnetiske induktionskogeplade tilhører Gruppe 2 og Klasse B (EN 55011) i overensstemmelse med bestemmelserne vedrørende elektromagnetisk kompatibilitet.

• Brug ikke dampstråler til rengøring af apparatet.

• Anvend ikke materialer, som er ru eller slibende, eller skarpe metalskrabere.
• På ståldele eller dele, som er overfladebehandlet med metalfinish (f. eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller blegemiddel.
• På dele i glas må ikke anvendes skurepulver eller ætsende rengøringsmidler (f. eks. pulverprodukter, pletfjernere eller stålsvampe).
• Vask ikke aftagelige dele såsom kogepladens riste, brænderkronerne og brænderdækslerne i opvaskemaskinen.
• Brug ikke lågen til at løfte og placere ovnen i køkkenelementet.
• Presikke for hårdt på den läge.
• Brug ikke håndtaget til at løfte eller flytte dette apparat.

Installation

• DETTE APPARAT MÅ IKKE • INSTALLERES PÅ BÅDE ELLER CAMPINGVOGNE.
- Apparatet må ikke installeres på en sokkel.
- Placér apparatet i køkkenelementet med hjælp fra en anden person.
- For at undgå evt. overophedning må apparatet ikke installeres bag en dekorativ låge eller et panel.
- Den elektriske tilslutning skal udføres af en kvalificeret tekniker.
- Det er et krav, at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.
- Anvend kun kabler, der er varmeresistente op til mindst 90 °C.
- Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,5 - 2 Nm.

For dette apparat

- Sluk for pladerne efter R IMan bør aldrig kun henholde sig til sensoren for identifikation af gryder.

- Vær yderst opmærksom på børn, da de har svært ved at se indikationen af restvarme. Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Undgå at børn kommer i kontakt med dem.

- Den glaskeramiske kogeplade er meget modstandsdygtig. Man bør dog undgå at hårde, solide genstande falder ned på overfladen, da de kan ødelægge den, hvis de er spidse.

- Den glaskeramiske overflade må ikke bruges som støtteflade.

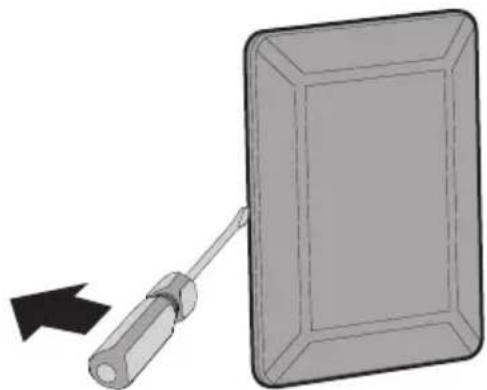

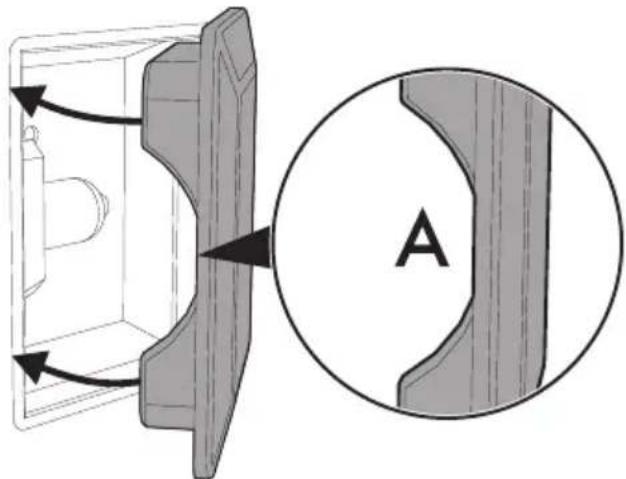

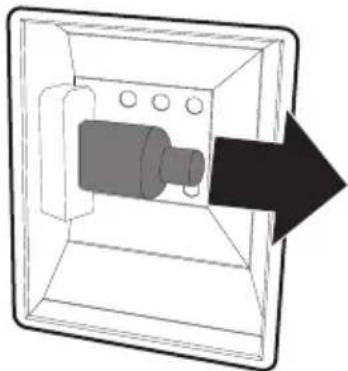

- Før pæren udskiftes, skal man sikre sig, at apparatet er slukket.

- Læn eller sæt dig ikke på den åbne låge.

- Kontrollér, at der ikke sidder fastklemte genstande i lågerne.

1.2 Producentens ansvar

• en anden anvendelse af apparatet end den foreskrevne;
• manglende overholdelse af forskrifterne i brugermanualen;
• manipulering, også af en enkelt del af apparatet;
• anvendelse af uoriginale reservedele.

1.3 Apparatets formål

• Dette apparat er beregnet til tilberedning af fødevarer i hjemmet. Enhver anden anvendelse er ukorrekt.
• Apparatet er ikke udviklet til funktion med eksterne timere eller med fjernbetjeningssystemer.

1.4 Identifikationsskilt

Identifikationsskiltet indeholder de tekniske data, serienummeret og mærkningen. Identifikationsskiltet må aldrig fjernes.

1.5 Denne brugermanual

Denne brugermanual udgør en integreret del af apparatet og skal opbevares i hel stand på et lettilgængeligt sted for brugeren under hele apparatets levetid.

Læs denne manual grundigt, inden du bruger apparatet.

1.6 Bortskaffelse

Dette apparat skal bortskaffes separat fra andet affald (direktiverne 2002/95/EF, 2002/96/EF, 2003/108/EF).

Dette apparat indeholder ikke stoffer i en sådan mængde, at de betragtes som sundheds- og miljøskadelige ifølge gældende europæiske direktiver.

For bortskaffelse af apparatet:

Elektrisk spænding Fare for dødeligt elektrisk stød

• Deaktiver hovedstrømforsyningen.
- Fjern strømforsyningskablet fra det elektriske anlæg.

Bemærkninger

- Bring efter endt brug apparatet til en genbrugsplads, som er specialiseret i sortering af elektrisk og elektronisk affald, eller tilbagelever det til forhandleren, hvor det er købt, ved køb af et nyt tilsvarende apparat.

Det præciseres, at der til emballagen anvendes materialer, som ikke forurener, og som kan genanvendes.

- Bring emballagematerialerne til en genbrugsplads.

Plastikemballage Fare for kvælning

• Efterlad ikke emballagen eller dele af den uden opsyn.
• Lad ikke børn bruge emballagens plastikposer til leg.

1.7 Sådan læser du brugermanualen

Denne brugermanual anvender de følgende læsekonventioner:

Bemærkninger

Generelle informationer om denne brugermanual, om sikkerheden og om den endelige bortskaffelse.

Beskrivelse

Beskrivelse af apparatet og tilbehøret.

Anvendelse

Informationer om korrekt rengøring og vedligeholdelse af apparatet.

Installation

Informationer til den kvalificerede tekniker: Installation, idriftsættelse og tilslutning.

Sikkerhedsanvisninger

Information

Forslag

1. Rækkefølge for instruktioner til brugen.

- Enkelt brugsinstruktion.

2 Beskrivelse

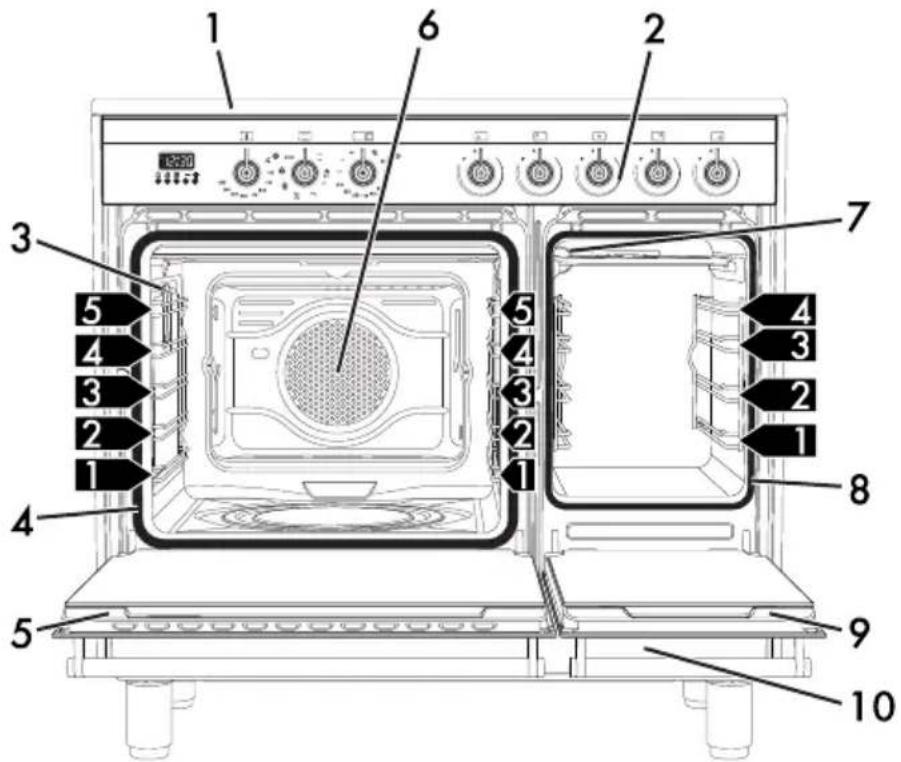

2.1 Generel beskrivelse

1 Kogeplade
2 Betjeningspanel
3 Lampe til hovedovn
4 Tætningsliste til hovedovn
5 Låge til hovedovn
6 Ventilator til hovedovn

7 Lampe til hjælpeovn
8 Tætningsliste til hjælpeovn
9 Låge til hjælpeovnen
10 Opbevaringsrum
1,2,3... Støtterammer til riste/plader

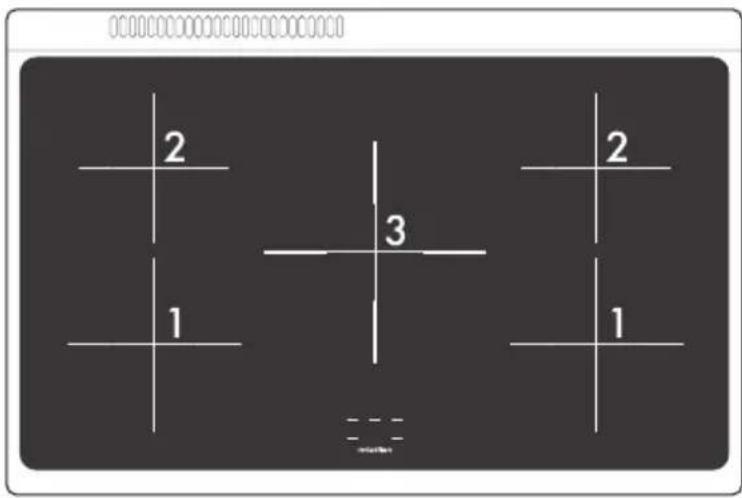

2.2 Kogeplade

* Effekten er vejledende og kan variere efter den anvendte gryde eller pande, eller efter de valgte indstillinger.

Fordele ved tilberedning med induktion

Kogepladen er forsynet med en induktionsgenerator til hver kogezone. Hver generator under den glaskeramiske kogeplade danner et elektromagnetisk felt, som inducerer en varmestrøm på grydens bund. Varmen udsendes ikke længere på induktionskogezonen, men dannes direkte inde i gryden eller panden af induktionsstrømmene.

• Energibesparelse takket være den direkte overførsel af energi til gryden (det er nødvendigt at anvende magnetiserende køkkengrej), i forhold til traditionel elektrisk tilberedning.
• Højere sikkerhed takket være overførslen af energi, som kun sker til gryden som er placeret på kogepladen.
• ∅get ydelse ved energioverførsel fra induktionskogezonen til grydens bund.
• Hurtig opvarmning.
• Reduceret forbrændingsfare, da overfladen kun opvarmes ved grydens bund; spildte madvarer sætter sig ikke fast.

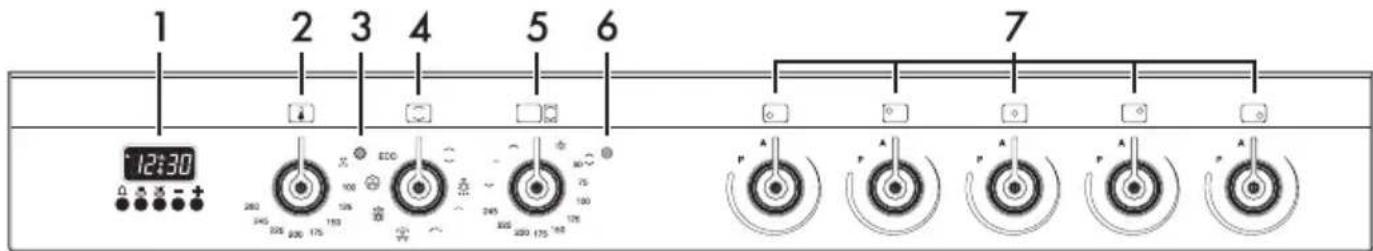

2.3 Betjeningspanel

1 Ur med programmeringsfunktion

Nyttig til visning af klokkeslæt, indstilling af programmerede tilberedninger og til at programmere timeren med minuttæller.

2 Temperaturknap til hovedovn

Ved hjælp af denne knap er det muligt at vælge tilberedningstemperaturen.

Drej knappen med uret til den ønskede værdi mellem minimum og maksimum.

3 Kontrollampe til hovedovn

Tændes for at signalere, at ovnen er under opvarmning. Slukkes når den valgte temperatur er opnået. Når den blinker med jævne mellemrum, betyder det, at den indstillede temperatur holdes konstant inde i ovnen.

4 Funktionsknap til hovedovn

Ovnens funktioner er tilpasset forskellige former for tilberedning. Efter at have valgt den ønskede funktion, indstilles tilberedningstemperaturen med temperaturknappen.

5 Temperatur-/Funktionsvælgerknap til hjælpeovn

Tænder lyset inden i ovnen eller starter grill og bundvarme med en temperatur, som er på mindst 50°C og højst 245°C.

Ved maksimal temperatur er det desuden muligt at vælge enkelte funktioner, som er optimerede til særlige tilberedninger.

6 Kontrollampe til hjælpeovn

Tændes for at signalere, at ovnen er under opvarmning. Slukkes når den valgte temperatur er opnået. Når den blinker med jævne mellemrum, betyder det, at den indstillede temperatur holdes konstant inde i ovnen.

7 Knapper for pladens kogezoner

Bruges til at styre kogezonerne på induktionskogepladen.

Tryk på og drej knapperne i urets retning for at regulere funktionseffekten for pladen, som går fra et minimum på 1 til et maksimum på 9.

Den ydede effekt angives af displayet, som er placeret på kogepladen.

2.4 Andre dele

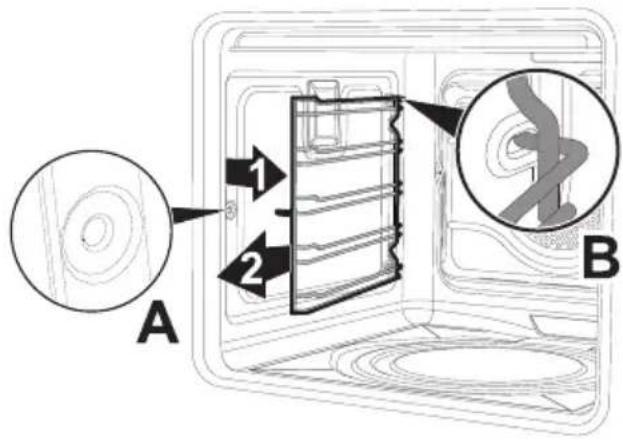

Positionsriller

Apparatet er forsynet med riller til placering af plader og riste i forskellig højde. Indsætningshøjderne skal læses nedefra og opefter (se 2.1 Generel beskrivelse).

Indvendig belysning

Apparatets indvendige belysning tændes: (hovedovn)

• när lågen åbnes;
• när der vælges en vilkårlig funktion,

undtaget funktionen

ECO

Når lågen er åben er det ikke muligt at slukke den indvendige belysning.

(hjælpeovn)

• när temperatur-/funktionsknappen på
  hjælpeovnen drejes til symbolet eller til en vilkårlig funktion.

Afkølingsventilator

Ventilatoren sørger for at afkøle ovnene, og går i funktion under tilberedningen.

Ventilatoren skaber et normalt luft-flow, som ledes ud fra den bageste del af apparatet, og som kan fortsætte sin funktion i en kort periode, også efter at apparatet er slukket.

Bloker ikke åbningerne, ventilations- og udluftningsspalterne.

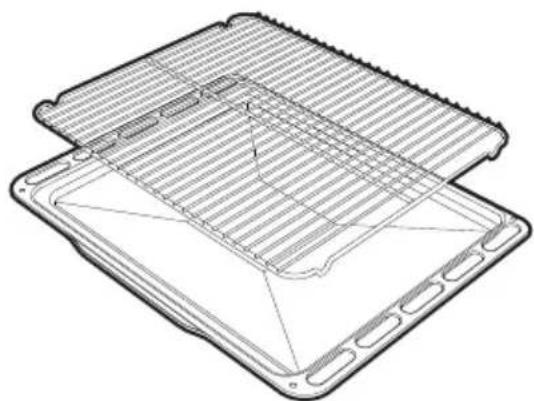

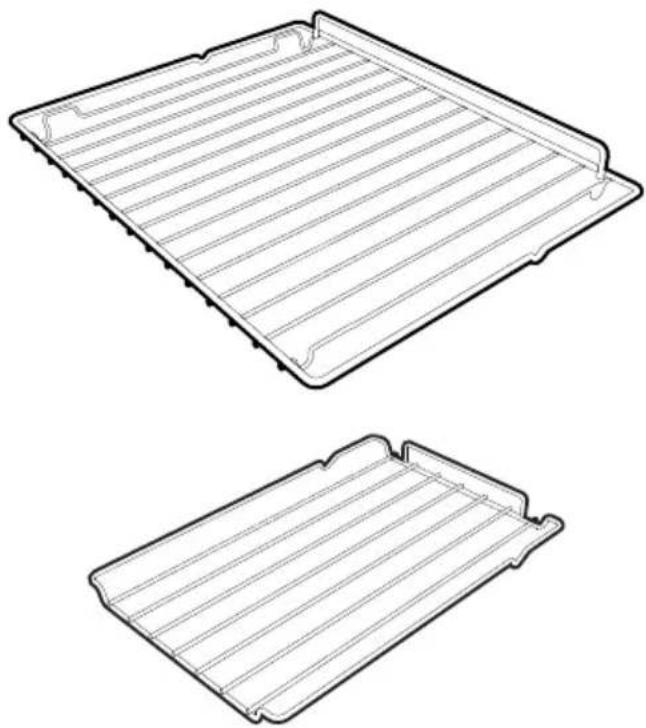

2.5 Tilgængeligt tilbehør

Rist

Ovntilbehør, som kan komme i berøring med madvarer er fremstillet med materialer, som er i overensstemmelse med det som er foreskrevet i den gældende lovgivning.

Det medfølgende tilbehør eller ekstraudstyr kan bestilles hos de autoriserede servicecentre. Anvend kun originalt tilbehør fra fabrikanten.

3 Anvendelse

Bemærkninger

Høj temperatur inde i ovnene under brug Fare for forbrændinger

• Hold lägen lukket under tilberedningen.
• Beskyt hænderne med termohandsker, när du skal se til eller vende maden i ovnrummet
• Rør ikke ved varmeelementerne inde i apparatet.
• Hæld ikke vand direkte på de meget varme bradepander.
• Lad ikke børn under 8 år nærme sig apparatet, mens det er i funktion.
• Ved indgreb på madvarerne, eller ved afslutning af tilberedningen, skal du åbne lågen 5 centimeter i nogle få sekunder, lade dampen slippe ud, og derefter åbne lågen helt.
• Fedt og olier kan antændes, hvis de overophedes. Vær yderst forsigtig.

Forhøjet temperatur inde i opbevaringsrummet Fare for forbrændinger

• Åbn ikke opbevaringsrummet, när ovnen er tændt, og stadig varm.
• Genstandene inde i opbevaringsrummet kan være meget varme efter brug af ovnen.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Dæk ikke ovnens bund med aluminiumsfolie eller stanniol.
• Hvis man ønsker at anvende bagepapir, skal det placeres på en sådan måde, at det ikke hindrer cirkulationen af varm luft inde i ovnrummet.
• Sæt ikke gryder eller bradepander direkte på bunden i ovnummet.
• Brug ikke den åbne läge til understøttelse af gryder eller plader direkte på den indvendige rude.
• Hæld ikke vand direkte på de meget varme bradepander.
• Gryderne og panderne eller bestikket skal være anbragt inden for kogepladens omkreds.
• Alle gryder og pander skal have en flad og regelmæssig bund.
• I tilfælde af spild hvis indholdet er kogt over, skal den overskydende væske fjernes fra kogepladen.
• Sæt ikke gryder med en ujævn bund på kogepladen.
• Undgå at hårde og tunge genstande falder ned og slår kogepladens overflade i stykker.
• Hvis der opstår revner eller sprækker, skal man øjeblikkeligt slukke for apparatet, frakoble strømforsyningen og kontakte det tekniske servicecenter.
• Anvend ikke kogepladen som støtteflade.

Forhøjet temperatur inde i opbevaringsrummet under brug Fare for brand eller eksplosion

• Spray ikke med sprayprodukter i nærheden af apparatet.
• Anvend eller efterlad ikke brændbare materialer i nærheden af ovnen eller opbevaringsrummet.
• Anvend ikke køkkengrej eller beholdere i plastik til tilberedning af maden.
• Indsæt ikke dåser eller lukkede beholdere i ovnummet.
• Efterlad ikke apparatet uden opsyn under tilberedninger, som kan frigive fedt eller olie.
• Fjern alle riste og bradepander, som ikke skal anvendes under tilberedningen, fra ovnummet.

Første anvendelse

1. Fjern eventuel beskyttelsesfilm ud- eller indvendigt fra apparatet og tilbehøret.
2. Fjern eventuelle mærkater (undtaget skiltet med tekniske data) fra tilbehør og fra ovnrummet.
3. Tag al tilbehør ud af ovnen, og vask det (se kapitel 4 Rengøring og vedligeholdelse).

Ovnrum

1. Opvarm ovnen i tom tilstand på maksimal temperatur for at fjerne eventuelle rester fra fabrikationen.

Glaskeramisk kogeplade

1. Placer en gryde fyldt med vand på de forreste kogezoner, og tænd dem på maksimal effekt i mindst 30 minutter.
2. Sluk de forreste kogezoner efter 30 minutter, og gentag proceduren på de bagerste kogezoner og på en eventuel kogezone i midten.
3. Såfremt betjeningsknapperne ikke fungerer korrekt efter de pågældende indgreb, kan det være nødvendigt at forlænge indgrebet, indtil al fugt er fordampet.

3.1 For energibesparelse

• Forvarm kun apparatet, hvis det står i opskriften.
• Medmindre andet er anført på emballagen, skal frosne fødevarer optøs inden de sættes ind i ovnrummet.
• Ved flere tilberedninger anbefales det at tilberede fødevarerne lige efter hinanden for bedst muligt at udnytte det allerede varme ovnrum.
• Det er bedst at bruge mørke metalbageforme, da disse opsuger varmen bedre.
• Fjern alle riste og bradepander, som ikke skal anvendes under tilberedningen, fra ovnummet.

Anvendelse

• Stands tilberedningen nogle minutter før den normalt anvendte tid. Tilberedningen fortsætter i de resterende minutter med varmen, som er akkumuleret indvendigt i ovnen.
• Åbn ovnlågen så lidt som muligt, så du undgår at varmen slipper ud.
• Hold altid ovnrummet rent.

3.2 Anvendelse af tilbehøret

Rist til bradepande

Risten til bradepanden indsættes i bradepanden. På denne måde er det muligt at opsamle fedtet separat fra maden, som tilberedes.

Riste og bradepander

Riste og bradepander skal indsættes i sideskinnerne, indtil stoppunktet.

- De mekaniske sikkerhedslåse, som forhindrer en utilsigtet udtrækning af risten, skal vende nedad, og mod ovnrummets bageste del.

Indsæt ristene og bradepanderne forsigtigt i ovnummet, indtil de standser.

Vask bradepanderne, inden du bruger dem første gang, for at fjerne eventuelle rester fra fabrikationen.

Anvendelse

3.3 Brug af kogepladen

Under den første tilslutning til det elektriske net udføres en automatisk kontrol, som tænder alle kontrollamperne i nogle sekunder.

Efter brugen slukkes de anvendte plader ved at man drejer den tilhørende knap til O. Man bør aldrig kun henholde sig til sensoren for identifikation af gryder.

Alle betjeningsknapper på apparatet er samlet på frontpanelet. Ud for hver drejeknap er angivet den tilhørende kogezone.

Man skal blot dreje knappen med uret til den ønskede effektværdi.

Gryder som kan anvendes til tilberedning på induktionskogepladen

Gryder som anvendes til tilberedning med induktion skal være af metal, have de rette magnetiske egenskaber, og en bund af tilstrækkelige dimensioner.

- Gryder og pander i kobber, rustfrit stål, aluminium, ildfast glas, træ, keramik og terrakotta.

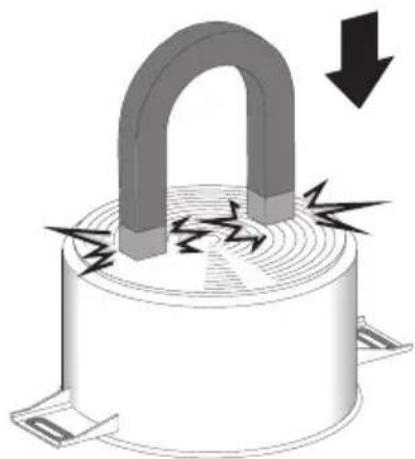

For at kontrollere om gryden er egnet, skal man blot sætte en magnet mod bunden; hvis den tiltrækkes, er gryden egnet til tilberedning ved induktion. Hvis man ikke har en magnet, kan man fylde en smule vand i gryden eller panden, anbringe den på en kogezone, og sætte pladen i funktion. Hvis displayet viser symbolet betyder det at gryden er uegnet.

Anvend kun gryder og pander med en fuldstændig flad bund, og som er egnede til induktionskogeplader. Brug af gryder med ujævn bund kan skade opvarmningssystemets effektivitet så meget, at gryden ikke identificeres korrekt på pladen.

Identifikation af gryde

Hvis der på en kogezone ikke er nogen gryde, eller hvis gryden er alt for lille, udsendes ingen energi, og på displayet

vises symbolet

Hvis der findes en egnet gryde på kogezonen, opfanger identifikationssystemet denne tilstedeværelse, og tænder pladen på den indstillede effekt ved hjælp af knappen. Udsendelsen af energi afbrydes også, när man fjerner gryden fra kogezonen (på

displayet vises symbolet

Såfremt funktionen til identifikation af gryden aktiveres uagtet de reducerede dimensioner på gryderne eller panderne på kogezonen, udsendes kun den nødvendige energi.

Begrænsninger ved identifikation af gryde: Grydens minimale bunddiameter er angivet ved et kryds på kogezonen.

Ved mindre grydediametre risikerer man, at systemet ikke opfanger placeringen af gryden, og derfor ikke aktiverer induktionsfunktionen.

Begrænsning af tilberedningstiden

Kogepladen er udstyret med en automatisk mekanisme, der begrænser driftstiden.

Hvis man ikke ændrer indstillingerne for kogezonen, afhænger den maksimale driftstid for hver enkelt kogezone af det valgte effektniveau.

Når man aktiverer mekanismen til begrænsning af driftstiden, slukker kogezonen, der udsendes et kort signal, og

hvis den er varm, vises symbolet displayet.

Indstillet effektniveau	Maksimal tilberedningstid i timer
1	8
2	6
3 - 4 5
5	4
6 - 7 - 8 - 9 1 1⁄2

Beskyttelse mod overophedning

Ved brug af kogepladen på fuld effekt i en længere periode kan der opstå problemer med afkøling af elektronikken, såfremt den omgivende temperatur er forhøjet.

For at undgå forhøjede temperaturer i de elektroniske systemer sænkes kogezonens effekt automatisk.

Anvendelse

Energibesparende råd

- Diameteren på grydens bund skal svare til kogezonens diameter.

• Når man køber en gryde, skal man være opmærksom på, om den anviste diameter henviser til bunden eller til grydens diameter foroven, da sidstnævnte næsten altid er større end bunden.
• Ved tilberedning af retter med lang tilberedningstid kan man spare tid og energi ved at anvende en trykkoger, der desuden gør det muligt at bevare vitaminerne i fødevarerne.
• Man skal sikre sig, at der er tilstrækkelig væske i trykkogeren, da overophedning grundet for lidt væske kan beskadige både trykkogeren og kogezonen.
• Om muligt, lægges et låg, der passer i størrelsen, på gryden.
• Vælg den gryde, der passer til den mængde mad, der skal tilberedes. En stor, men halvtom gryde har et stort energitab.

Hvis kogepladen og ovnen anvendes samtidigt, kan den maksimale grænse for anvendelig effekt under særlige forhold være overskredet af selve det elektriske anlæg.

Effektniveauer

Kogezonens effekt kan indstilles på forskellige niveauer. I tabellen findes anvisninger for de forskellige tilberedningstyper.

Effektniveau Egnet til:

0 OFF position
U	H o
1 - 2	Tilberedning af små mængder mad (minimum effekt)
3 - 4 Tilberedning
5 - 6	Tilberedning af større mængder mad, og stege i større stykker
7 - 8	Stegning, friturestegning med panering
9	S t
P *	Stegning/Bruning, kogning (maksimal effekt)

* se booster-funktion

Restvarme

Ukorrekt anvendelse Fare for forbrændinger

- Vær yderst opmærksom på børn, da de har svært ved at se indikationen af restvarme. Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Undgå, at børn lægger hænderne på dem.

Såfremt kogezonen stadig er varm, efter at den er blevet slukket, viser displayet symbolet Hår temperaturen er faldet til under 60°C vises symbolet ikke længere.

Hurtigopvarmer

Hver kogezone er forsynet med en hurtigopvarmer, som giver mulighed for at forsyne den maksimale effekt i en tidsperiode, som svarer til den valgte effekt.

Denne funktion gør det muligt at opnå den valgte effekt på mindst mulig tid.

1. Drej knappen mod urets retning til position A og slip den. På displayet vises symbolet

2. Vælg den ønskede opvarmningseffekt (1...8) inden for 3 sekunder. Den valgte effekt og symbolet Finker skiftevis på displayet.

Det er til enhver tid muligt at øge effektniveauet. Perioden for „maksimal effekt“ modificeres automatisk.

Når accelerationstiden er afsluttet, forbliver effektniveauet, som det er indstillet til tidligere.

Hvis effekten reduceres, deaktiveres hurtigopvarmeren automatisk, när man drejer knappen mod uret.

Holde varm funktion

Med denne funktion er det muligt at holde de netop tilberedte retter varme.

- Drej knappen for den ønskede kogezone indtil symbolet vises på det tilhørende display.

Booster-funktion

Booster-funktionen giver mulighed for at aktivere kogezonen på maksimal effekt i et maksimalt tidsrum på 5 minutter. Den er nyttig til at bringe større mængder vand i kog, eller til at give kødet fuldt blus.

På displayet vises symbolet Petter 5 minutter deaktiveres booster-funktionen automatisk, og tilberedningen fortsætter på effektniveau 9.

Kun på enkelte zoner: Booster-funktionen forbliver aktiv og man skal deaktivere den manuelt ved hjælp af den tilhørende knap.

Booster-funktionen har højere prioritet i forhold til hurtigopvarmeren.

Anvendelse

Effektstyring

Kogepladen er forsynet med et styringsmodul, som optimerer/begrænser energiforbruget. Hvis de samlede indstillede effektniveauer overstiger den maksimalt tilladte grænse, sørger den elektroniske styreenhed for at styre den forsynede effekt på pladerne.

Modulet forsøger at opretholde de maksimale effektniveauer, der kan forsynes. På displayet vises de indstillede niveauer fra det automatiske styringsmodul.

Hvis en effekt begynder at blinke, betyder det, at den begrænses automatisk til en ny værdi, som er valgt af effektstyringsmodulet.

Højeste prioritet gives til den senest indstillede zone.

Låsning af betjening

Låsningen af betjeningsknapper er en mekanisme, der gør det muligt at beskytte apparatet mod utilsigtet eller ukorrekt brug.

1. Med alle kogezonerne slukket, drejes begge betjeningsknapper til venstre forreste og bagerste kogezone samtidigt mod urets retning (position A).

2. Fortsæt med at dreje på knapper indtil displayet viser symbolerne

1. Slip knapperne.

For at fjerne låsningen af betjeningsknapper gentages de samme indgreb som i det foregående.

Hvis knapperne er holdt på position A i mere end 30 sekunder, viser displayet en fejlmeddelelse

Efter en længere strømafbrydelse deaktiveres låsningen af betjeningsknapper. I dette tilfælde skal man aktivere den som beskrevet i det foregående.

Fejlkoder

Hvis displayet viser en af de følgende

fejlkoder

skal

du

kontakte

tekniske servicecenter.

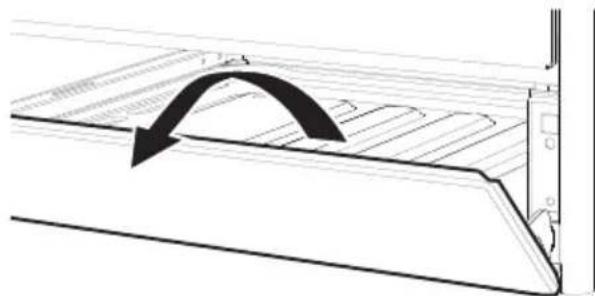

3.4 Brug af opbevaringsrummet

Nederst på komfuret findes opbevaringsrummet, som åbnes ved at man trækker håndtaget mod sig selv. Det kan anvendes til opbevaring af gryder og metalgenstande, som er nødvendige ved brugen af apparatet.

Tænding af hovedovnen

1. Vælg tilberedningsfunktion ved hjælp af funktionsknappen.
2. Vælg temperaturen ved hjælp af temperaturknappen.

Sørg for, at uret med programmeringsenhed viser symbolet tilberedningstid. Hvis ikke, kan ovnen ikke tændes. Tryk samtidigt på knapperne og for at nulstille uret med programmeringsenhed.

Hovedovnens funktioner

Over/undervarme

Varmen, som både kommer fra oven og fra neden, gør dette system velegnet til tilberedning af særlige typer mad. Traditionel tilberedning, også kaldet statisk, er velegnet til tilberedning af en enkelt ret ad gangen. Ideel til alle typer steg, brød, tærter og især velegnet til fede typer kød som gås og and.

Ventileret bundvarme

Ved at kombinere ventilatoren og kun undervarmen er det muligt, afkorte tilberedningen. Dette system anbefales til sterilisering eller til færdiggørelse af tilberedning af madvarer, som allerede er tilberedt tilstrækkeligt på overfladen, men ikke indvendigt, og som derfor har brug for en moderat overvarme. Ideel til alle typer mad.

Vapor Clean

Denne funktion letter rengøringen gennem virkningen fra damp, som genereres af en lille dosis vand, som hældes på den tilhørende fordybning i bunden. (se kapitel „Rengøring og vedligeholdelse“).

Lille grill

Denne funktion gør det muligt, ved hjælp af varmen kun fra det midterste varmelegeme, at grille små portioner kød og fisk, og at tilberede grillspyd, toast og alle slags grillede grøntsager.

Grill

Varmen, som kommer fra grillelementet, gør det muligt at opnå virkelig gode resultater ved tilberedning af kød, som skal grilles, især kød, som er af medium tykkelse eller tyndt, og giver i kombination med grillspyddet, (hvor dette er inkluderet), kødet en ensartet, gylden farve efter endt tilberedning. Ideel til pølser, spareribs, bacon. Denne funktion gør det muligt at grille store mængder mad, især kød, på en ensartet måde.

Ventileret grill

Luften, som ventilatoren producerer, gør den kraftige varmebølge fra grillen blidere, og gør det muligt at grille selv tykke produkter på optimal vis. Ideel til store udskæringer af kød (f. eks. svineforskank).

Statisk ventileret

Ventilatoren sikrer sammen med traditionel tilberedning en ensartet tilberedning, selv ved mere komplicerede opskrifter. Ideel til småkager og kager, som kan tilberedes samtidigt på flere niveauer. (For tilberedninger på flere niveauer anbefales det at anvende 2. og 4. rille).

Turbo

Kombinationen af ventileret og traditionel tilberedning gør det muligt særlig hurtigt og effektivt at tilberede forskellig mad på flere plader uden sammenblanding af duft og smag. Ideel til store mængder mad, som kræver en kraftig tilberedning.

Vamluft + ventilator

Ved at kombinere ventilatoren og varmluftelementet (indbygget i ovnens bagvæg), er det muligt at tilberede forskellig mad på flere plader, hvis den skal tilberedes ved samme temperatur og fremgangsmåde. Cirkulationen af varm luft sikrer en øjeblikkelig og ensartet varmefordeling. Det er f. eks. muligt samtidigt at tilberede fisk, grøntsager og småkager (på flere riller), uden at smag og duft blandes.

ECO

∅ko

Denne funktion er særligt velegnet til tilberedning på en enkelt rille ved et lavt energiforbrug.

Den anbefales til alle fødevarer undtaget de som kan generere meget fugtighed (for eksempel grøntsager).

For at opnå den største energibesparelse og for at reducere tilberedningstiderne, anbefales det at indsætte fødevarerne uden at forvarme ovnrummet.

I ∅KO-funktion skal man undgå at åbne lågen under tilberedningen.

Under ∅KO-funktion er tilberedningstiderne (og en evt. forvarmningstid) længere.

∅KO-funktionen er en skånsom tilberedningsfunktion og anbefales til tilberedninger, som ikke kræver temperaturer på over 210°C; for tilberedninger ved højere temperaturer anbefales det at vælge en anden funktion.

Tænding af hjælpeovnen

Drej temperatur-/funktionsvælgerknappen til den ønskede temperatur mellem 50°C og 245°C eller til den ønskede funktion (ved maksimal temperatur).

Hjælpeovnens funktioner

Lys

Tænder ovnlyset inde i ovnrummet

Statisk (min 50°C - maks 245°C)

Varmen, som både kommer fra oven og fra neden, gør dette system velegnet til tilberedning af særlige typer mad. Traditionel tilberedning, også kaldet statisk, er velegnet til tilberedning af en enkelt ret ad gangen. Ideel til alle typer steg, brød, tærter og især velegnet til fede typer kød som gås og and.

Bundvarme (245°C)

Varmen kommer kun nedefra og gør det muligt at færdigtilberede mad, som kræver en højere temperatur i bunden, uden at bruningen påvirkes. Ideel til søde tærter eller quicher, frugt- og marmeladetærter, og pizzær.

Anvendelse

Lille grill (245°C)

Denne funktion gør det muligt, ved hjælp af varmen kun fra det midterste varmelegeme, at grille små portioner kød og fisk, og at tilberede grillspyd, toast og alle slags grillede grøntsager.

Grill

Varmen som kommer fra grillmodstanden, gør det muligt, at opnå optimale resultater ved tilberedning af kød, som skal grilles, især kød som er mellemtykt eller tyndt, og giver efter endt tilberedning kødet en ensartet, gylden farve. Ideel til pølser, spareribs, bacon. Denne funktion gør det muligt at grille store mængder mad, især kød, på en ensartet måde.

Generelle råd

• Brug en ventileret funktion for at opnå en ensartet tilberedning på flere niveauer.
• Det er ikke muligt at reducere tilberedningstiden ved at hæve temperaturen (maden kan være meget bagt/stegt udenpå og for lidt indvendigt).
• Lige som med vægten, er tilberedningstiderne mindre for udskårne stykker end tilberedningstiderne for et helt stykke.

Råd om tilberedning af kød

• Tilberedningstiden varierer afhængigt af tykkelsen, af madens kvalitet og af personlig smag.
• Brug et stegetermometer ved tilberedning af stege, eller tryk ganske let på stegen med en ske. Hvis den er hård, er den klar, ellers skal den stege nogle minutter endnu.

• Stegning af kød kan foretages såvel ved indsættelse i kold ovn som ved forvarmet ovn, hvis man ønsker at ændre tilberedningens effekt.
• Ved ventileret grillfunktion anbefales det at forvarme ovnummet inden stegningen.
• Det anbefales at placere maden midt på risten.
• Ved grillfunktioner anbefales det at dreje temperaturknappen til den højeste værdi for at optimere tilberedningen.

Råd om tilberedning af kager og småkager

• Det er bedst at bruge mørke metalbageforme, da disse opsuger varmen bedre.
• Temperaturen og tilberedningsvarigheden afhænger af dejens kvalitet og konsistens.

• Ved tilberedning på flere riller skal madvarerne helst placeres på 2. og 4. rille, tilberedningstiden skal forøges med nogle minutter, og man skal udelukkende bruge ventilerede funktioner.

• For at se om kagen er bagt indvendigt: Stik en tandstik ned i kagens højeste punkt ved endt tilberedning. Hvis der ikke sidder dej på tandstikkeren, er kagen bagt.

• Hvis kagen falder sammen, når den tages ud af ovnen, skal temperaturen ved næste bagning sænkes med ca. 10 °C, og der skal evt. vælges en længere bagetid.
• Tilberedningstiderne for marengs og vandbakkelser varierer afhængigt af dimensionerne.

Råd om optøning og hævning

• Placér de madvarer, som skal tøs op, uden emballage i en beholder uden låg på ovnrummets første rille.
• Undgå at placere madvarerne oven på hinanden.
• Ved optøning af kød skal man bruge en rist på anden rille, og en bradepande på første rille. På denne måde kommer maden ikke i kontakt med den optøede væske.
• Hvis det er opdelt i stykker, bruger frugt og brød samme tid til optøning, uafhængigt af den samlede mængde og vægt.
• De mest følsomme dele kan dækkes af sølvpapir.
• For en god hævning skal man placere en beholder med vand i bunden af ovnummet.

3.6 Ur med programmeringsenhed

Knap til timer med minuttæller

Knap for tilberedningsvarighed

Knap for afslutning af tilberedning.

— Værdireduceringsknap

+ Værdiforøgelsesknap

i Uret med programmeringsenheden kontrollerer kun hovedovnen, og har ingen effekt på hjælpeovnen.

Sørg for, at uret med programmeringsenhed viser symbolet 🚗, for tilberedningstid Hvis ikke, kan ovnen ikke tændes. Tryk samtidigt på knapperne 🚗 og 🚗 for at nulstille uret med programmeringsenhed.

Anvendelse

Indstilling af klokkeslæt

Hvis tiden ikke er indstillet, vil ovnen ikke tænde.

Første gang apparatet tages i brug, eller efter en strømafbrydelse, viser displayet

cifrene 0·00

som

1. Tryk samtidigt på knapperne og. Prikken mellem timer og minutter blinker.
2. Ved hjælp af knapperne - eller er det muligt at indstille klokkeslættet. Hold knappen nede for at gå hurtigt frem.
3. Tryk på knappen eller vent 5 sekunder. Prikken mellem timer og minutter holder op med at blinke.
4. Symbolet 📁 displayet angiver, at apparatet er klar til at påbegynde en tilberedning.

Tidsindstillet tilberedning

Med tidsindstillet tilberedning menes den funktion, som gør det muligt at starte og afslutte en tilberedning efter et bestemt tidsrum, som brugeren har indstillet.

1. Efter valg af en funktion og en tilberedningstemperatur, skal du trykke på knappen .Displayet viser

cifrene og-symbolet

som vises mellem timer og minutter.

1. Drej på knapperne eller forst indstille de ønskede minutter.
2. Vent ca. 5 sekunder uden at trykke på en knap for at aktivere funktionen. På displayet vises det aktuelle klokkeslæt

sammen med symbolerne blinker.

1. Ved endt tilberedning deaktiveres varmeelementerne. På displayet vil symbolet 📊 slukke, 🐘 symbolet blinker, og der aktiveres et lydsignal.
2. Ved endt tilberedning deaktiveres varmeelementerne. På displayet vil symbolet 📊 slukke, 📐 symbolot blinker, og der aktiveres et lydsignal.
3. For at slukke for lydsignalet skal man blot trykke på en vilkårlig knap på uret med programmeringsenhed.
4. Tryk samtidigt på knapperne og for at nulstille uret med programmeringsenhed.

Det er ikke muligt at indstille tilberedningsvarigheder på over 10 timer.

Efter indstillingen skal man, for at se den resterende tid, trykke på knappen 🐎.

For at nulstille den indstillede programmering skal man trykke

samtidigt på knapperne og og slukke ovnen manuelt.

Anvendelse

Programmeret tilberedning

Med programmeret tilberedning menes den funktion, som gør det muligt at starte en tilberedning ved et bestemt tidspunkt, og at afslutte den efter et vist tidsrum, som brugeren har indstillet.

1. Indstil en tilberedningsvarighed som beskrevet i det foregående afsnit „Tidsindstillet tilberedning“.

2. Tryk på knappen Flu viser displayet samtidigt det aktuelle klokkeslæt og den tidligere indstillede tilberedningsvarighed.

3. Drej på knapperne eller for st indstille de ønskede minutter.

4. Vent ca. 5 sekunder uden at trykke på en knap for at aktivere funktionen. På displayet vises det aktuelle klokkeslæt sammen med symbolerne og .

5. Ved endt tilberedning deaktiveres varmeelementerne. På displayet vil symbolet 📊 slukke, symbolblinker, og der aktiveres et lydsignal.

6. For at slukke for lydsignalet skal man blot trykke på en vilkårlig knap på uret med programmeringsenhed.

7. Tryk samtidigt på knapperne for at nulstille uret med programmeringsenhed.

Efter indstillingen skal man, for at se den resterende tid, trykke på knappen 📁 or at vise tidspunktet for tilberedningens afslutning skal man trykke på knappen 📋.

Justering af lydstyrke

Lydstyrken på lydsignalet kan varieres med 3 toner. Mens lydsignalet er i funktion trykkes på knappen - for at ændre indstilling.

Annullering af indstillede data

Tryk samtidigt på knapperne for at nulstille de indstillede programmeringer.

Fortsæt herefter med at slukke ovnen manuelt, såfremt en tilberedning er i gang.

Anvendelse

Minuttæller

Minuttælleren afbryder ikke tilberedningen, men gør brugeren opmærksom på, at de indstillede minutter er gået.

Timeren med minuttæller kan aktiveres på et hvilket som helst tidspunkt.

1. Tryk på knappen 📄 Displayet viser

cifrene og konellampen som blinker mellem timer og minutter.

1. Drej på knapperne eller for et indstille de ønskede minutter.

2. Vent ca. 5 sekunder uden at trykke på en knap for at afslutte indstillingen af minuttælleren. På displayet vises det aktuelle klokkeslæt og symbolerne

og 4.

Det er ikke muligt at indstille tilberedningsvarigheder på over 24 timer.

Efter programmeringen af minuttælleren viser displayet igen den aktuelle tid. For at se den resterende tid trykkes på knappen 🔒.

Vejledende tilberedningstabel (hjælpeovn)

Retter	Vægt (Kg)	Funktion Rille		Temperatur (°C)	Tid (minutter)
Stegt kanin	1 Over/undervarme 2			190 - 200	85 - 90
Stegt kylling	1 Over/undervarme 2 190 - 200 80 - 85
					1. side	2. side
Koteletter	0.8 Grill 4 250 13 5
Hamburgers	0.6 Grill 4			250	7	3
Svinepølser	0.6 Grill 4			250	15	-
Spareribs	0.7 Grill 4			250	30 -	-
Svinebacon	0.6 Grill 4			250	10	3

Tiderne, som er angivet i tabellen, indeholder ikke forvarmningstid og er vejledende.

Anvendelse

Vejledende tilberedningstabel (hovedovn)

Retter	Vægt (Kg)	Funktion Rille		Temperatur (°C)	Tid (minutter)
Lasagne	3 - 4	Over/undervarme 1 220 -		230 45 - 50
Ovnbagt pasta	3 - 4	Over/undervarme 1 220 -		230 45 - 50
Kalvesteg	2 Turbo/Varmluft 2 180 - 190			90 - 100
Svinekød	2 Turbo/Varmluft 2 180 - 190			70 - 80
Pølser	1,5 Ventileret grill 4 260 15
Roastbeef	1 Turbo/Varmluft 2 200 40 - 45
Stegt kanin	1,5 Varmluft 2 180 - 190 70 - 80
Kalkunfilet	3 Turbo/Varmluft 2 180 - 190			110 - 120
Nakkesteg	2 - 3	Turbo/Varmluft 2 180 - 190			170 - 180
Stegt kylling	1,2	Turbo/Varmluft 2 180 - 190 65 - 70
					1. side	2. side
Svinekoteletter	1,5 Ventileret grill 4 260			15 5
Spareribs	1,5 Ventileret grill 4 260			10 10
Bacon	0,7	Grill		5	260	7
Svinefilet	1,5 Ventileret grill 4 260			10 5
Oksefilet	1	Grill		5	260	10
Lakseørred	1,2	Turbo/Varmluft 2 150 - 160 35 - 40
Havtaske	1,5	Turbo/Varmluft 2 160 60 - 65
Pighvar	1,5	Turbo/Varmluft 2 160 45 - 50
Pizza	1 Turbo/Varmluft 2 260			8 - 9
Brød	1	Varmluft 2 190 -		200 25 - 30
Focaccia	1 Turbo/Varmluft 2 180 - 190			20 - 25
Bundt kage	1	Varmluft 2 160 55 - 60
Tæerte	1	Varmluft 2 160 35 - 40
Ricotta-tæerte	1	Varmluft 2 160 -		170 55 - 60
Fyldte tortellini	1 Turbo/Varmluft 2 160 20 - 25
Sandkage	1,2 Varmluft 2 160 55 - 60
Profiteroles	1,2	Turbo/Varmluft 2 180 80 - 90
Sandkage	1	Varmluft 2 150 -		160 55 - 60
Riskage	1 Turbo/Varmluft 2 160 55 - 60
Briocher	0,6 Varmluft 2 160 30 - 35

Tiderne, som er angivet i tabellen, indeholder ikke forvarmningstid og er vejledende.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Brug ikke dampstråler til rengøring af apparatet.
• På ståldele eller dele, som er overfladebehandlet med metalfinish (f. eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller blegemiddel.
• På dele i glas må ikke anvendes skurepulver eller ætsende rengøringsmidler (f. eks. pulverprodukter, pletfjernere eller stålsvampe).
• Anvend ikke materialer, som er ru eller slibende, eller skarpe metalskrabere.
• Vask ikke aftagelige dele såsom kogepladens riste, brænderkronerne og brænderdækslerne i opvaskemaskinen.
• Undgå at spilde sukker eller søde blandinger på kogepladen under tilberedningen. Læg ikke materialer eller substanser, der kan smelte (plastik eller sølvpapir), på kogepladen under tilberedningen. Hvis det skulle ske, skal der med det samme slukkes for kogezonerne, og pladen skal rengøres med den tilhørende skraber, mens den stadig er lun.

Det anbefales at anvende rengøringsmidler, som er distribueret af fabrikanten.

Rengøring af overfladerne

For at vedligeholde overfladerne skal de rengøres regelmæssigt, hver gang de har været brugt, men først efter de er afkølet.

Anvend altid specifikke produkter uden slibeeffekt og klorholdige syrer.

Hæld produktet på en fugtig klud og tør overfladerne af, skyl omhyggeligt, og tør efter med en blød klud eller med en mikrofiberklud.

Det er vigtigt at undgå at bruge skuresvampe i stål eller skrabere, der ridser, for ikke at beskadige overfladerne.

Brug almindelige produkter, som ikke ridser, eventuelt med hjælp fra redskaber i træ eller plastic. Skyl grundigt, og tør efter med en blød klud eller med en mikrofiberklud.

Undgå at lade sukkerholdige madvarer (f. eks. marmelade) tørre inde i ovnen, da de kan ødelægge emaljen indvendigt i apparatet.

Efter rengøringen skal man omhyggeligt tørre apparatet af for at undgå at dryp af vand og sæbe, der kan forhindre en korrekt funktion og ødelægge apparatets udseende.

4.1 Rengøring af kogepladen

Rengøring af den glaskeramiske kogeplade

Eventuelle mærker efterladt af gryder med aluminiumsbund kan fjernes med en fugtig klud med eddike.

Såfremt der efter tilberedningen er fastbrændte rester, fjernes de med skraberen, der leveres sammen med kogepladen, der skylles efter med vand og tørres grundigt med en ren klud. Hyppig brug af skraberen reducerer mærkbart anvendelsen af kemiske produkter til den daglige rengøring af kogepladen.

Sandkornene der kan være faldet ned på kogepladen under rengøring, fra f.eks. salat eller kartofler, risikerer at ridse den, når gryderne flyttes.

Fjern derfor omgående al sand og jord fra kogepladens overflade.

Kromatiske ændringer har ingen indflydelse på glassets funktion og holdbarhed. Det drejer sig faktisk ikke om ændringer af kogepladens materiale, men blot om rester, der ikke er fjernet, og som derfor er forkullede.

Der kan opstå blanke overflader som skyldes, at grydernes bund er trukket hen over kogepladen, især hvis de er af aluminium, samt brug af uegnede rengøringsmidler. Det er vanskeligt at fjerne disse ved hjælp af almindelige rengøringsmidler. Det kan være nødvendigt at gentage rengøringen flere gange. Brug af aggressive rengøringsmidler, eller grydernes glidning hen over overfladen, kan med tiden slibe dekorationerne af kogepladen, og kan medføre, at der dannes mærker.

Ugentlig rengøring

Rengør og plej kogepladen en gang om ugen med et almindeligt produkt til rengøring af glaskeramik. Overhold altid producentens anvisninger. Silikonen i disse produkter skaber en beskyttende film, der er vand- og smudsafvisende. Alle mærker forbliver på filmen og kan derfor nemt fjernes. Tør herefter overfladen med en ren klud. Sørg for, at der ikke findes rester fra rengøringsmiddel på kogepladens overflader, da de kan reagere kraftigt, når de opvarmes, og ændre strukturen.

Knapper

Anvend ikke hårde produkter med alkohol eller produkter til rengøring af stål og glas til rengøring af knapperne, da de kan forårsage permanente skader.

Knapperne vaskes med en blød klud, fugtet med lunkent vand, og tørres grundigt. De kan tages af ved at man trækker dem ud af deres leje.

4.2 Rengøring af lågen

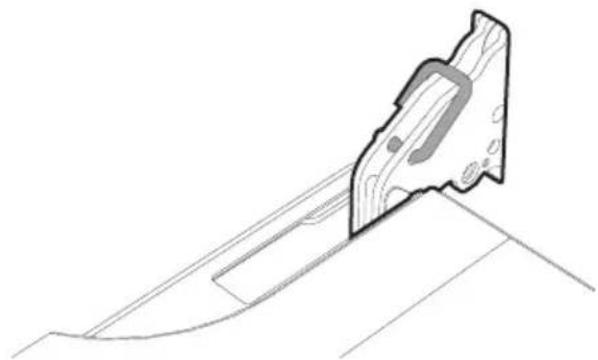

Afmontering af ovnlågen

For at lette rengøringen anbefales det at fjerne ovnlågen og placere den på et viskestykke.

For at tage ovnlågen af, skal du gøre som følger:

1. Åbn lågen helt, og indsæt to små stifter i hullerne på hængslerne, som er angivet på figuren.

1. Hold på lågen på begge sider med begge hænder, løft den opad i en vinkel på ca. 30°, og træk den ud.

1. For genmontering af lågen indsættes hængslerne i de tilhørende åbninger på ovnen, mens man sikrer sig at lejerne A tilsluttes helt til åbningerne. Lågen sænkes nedad, og när den er på plads fjernes de små stifter fra hullerne i hængslerne.

Rengøring af ovnlågens ruder

Vi anbefaler, at ovnlågens ruder altid holdes rene. Brug sugende køkkenrulle. Hvis snavset på ruderne sidder godt fast, skal disse renses med en fugtig svamp og et almindeligt rengøringsmiddel.

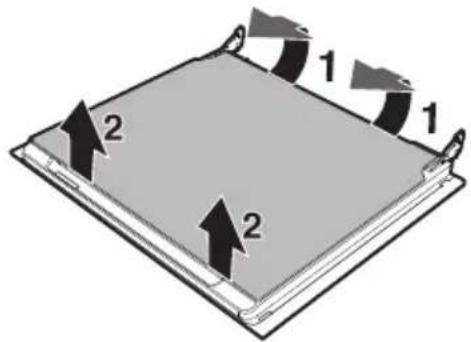

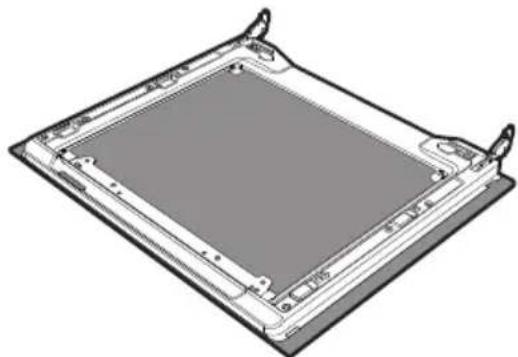

Afmontering af de indvendige ruder

For at lette rengøringen kan man afmontere de indvendige ruder, der udgør lågen.

1. Den indvendige rude tages af ved at der trækkes forsigtigt opad på den bagerste del, mens man følger bevægelsen, som er angivet med pilene (1). På denne måde løsnes de 4 stifter fra deres lejer på ovnlågen.

2. Efterfølgende trækkes opad på den forreste del af ruden (2).

1. Fjern mellemruden ved at løfte den opad, og følg den samme procedure til den indvendige rude, men sørg for at presse den forreste del af ruden (2) mod den indvendige del af apparatet.

1. Rengør den udvendige rude og de som blev afmonteret før. Brug sugende køkkenrulle. Hvis snavset på ruderne sidder godt fast, skal disse renses med en fugtig svamp og et neutralt rengøringsmiddel.

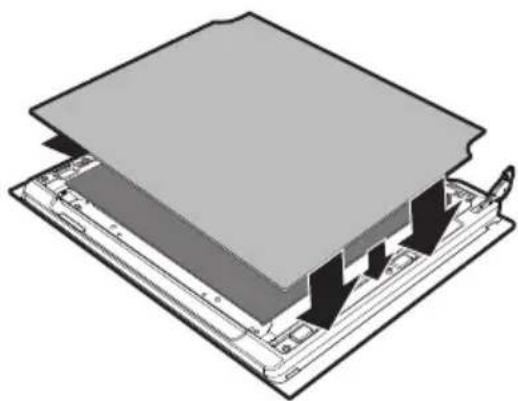

1. Indsæt ruderne igen i omvendt rækkefølge i forhold til afmonteringen.

2. Sæt den indvendige rude på plads. Sørg for at centrere og indsætte de 4 stifter i deres lejer på ovnlågen, ved hjælp af et let tryk.

4.3 Rengøring af ovnrummene

For at vedligeholde ovnummene bør de rengøres jævnligt, efter de er afkølede. Undgå at lade madrester tørre inde i ovnummene, da det kan ødelægge emaljen.

Tag alle løse dele ud af ovnen.

• lägen
• støtterammerne til riste/bradepander
• ovnens taetningsliste

Det anbefales at tænde ovnen på maksimal temperatur i ca. 15/20 minutter, efter at den er blevet renset med særlige produkter, for at fjerne eventuelle rester.

Afmontering af støtterammerne til riste/bradepander

Afmonteringen af skinnernes ramme gør det endnu lettere at rengøre sidevæggene.

Dette indgreb udføres hver gang man anvender den automatiske rengøringscyklus (kun på enkelte modeller).

For afmontering af skinnernes rammer. Træk rammen mod det indvendige af ovnen, så den kobles fra fæstningen A, og træk den derefter ud af lejerne bag på B.

Ved endt rengøring gentages de ovenfor beskrevne indgreb for genmontering af rammerne.

Vapor Clean er en hjælpeforanstaltning til rengøring, som letter afrensning af snavs. Takket være denne metode er det særlig nemt at rense ovnen indvendigt. De snavsede rester blødgøres af varmen og vanddampen, hvilket letter den efterfølgende afrensning.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Fjern madrester eller spildt mad fra tidligere tilberedninger inde i ovnen.
• Udfør kun indgreb for assisteret rengøring ved kold ovn.

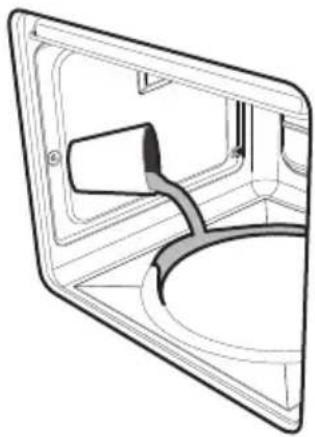

Indledende indgreb

Før start af Vapor Clean:

• Fjern alt tilbehør inde i ovnrummet.
• Hæld ca. 40 cl vand på ovnummets bund. Sørg for, at det ikke løber ud over fordybningen.

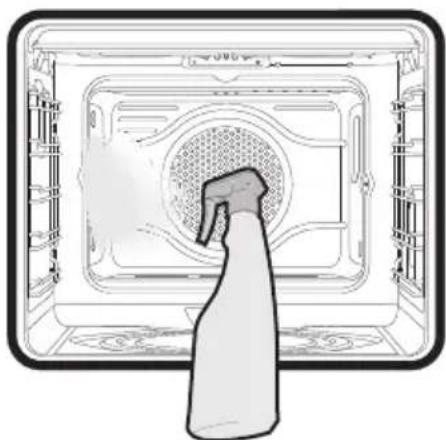

- Spray en opløsning af vand og opvaskemiddel ind i ovnummet med en forstøver. Ret strålen mod sideväggene, opad, nedad og mod afskærmningen.

Det anbefales at udføre maksimalt 20 tryk.

• Luk lägen.
• Under den assisterede rengøringscyklus skal man vaske de tidligere afmonterede, selvrensende paneler (hvor monteret) separat med lunkent vand og sæbe.

Indstilling af Vapor Clean-rengøringscyklus

1. Drej funktionsknappen til symbolet og temperaturknappen til symbolet

1. Indstil en varighed på 18 minutter ved hjælp af den digitale programmeringsenhed.

2. Drej ved afslutningen funktionsknappen til symbolet ⚙g temperaturknappen til symbolet 0.

Afslutning af Vapor Clean rengøringscyklus

1. Åbn lågen, og aftør det mindre genstridige snavs med en mikrofiberklud.
2. På mere genstridige skorper skal du bruge en slibefri svamp med messingtråde.
3. I tilfælde af fedtrester er det muligt at anvende særlige produkter til rengøring af ovne.
4. Fjern det overskydende vand fra ovnen. For en bedre hygiejne, og for at undgå at madvarerne får en ubehagelig lugt, skal man udføre en tørring af ovnen ved hjælp af en ventilationsfunktion på 160° C i ca. 10 minutter.

Det anbefales at bruge gummihandsker under disse indgreb.

For at lette den manuelle rengøring af de dele, som er mest vanskelige at nå, anbefales det at afmontere lågen.

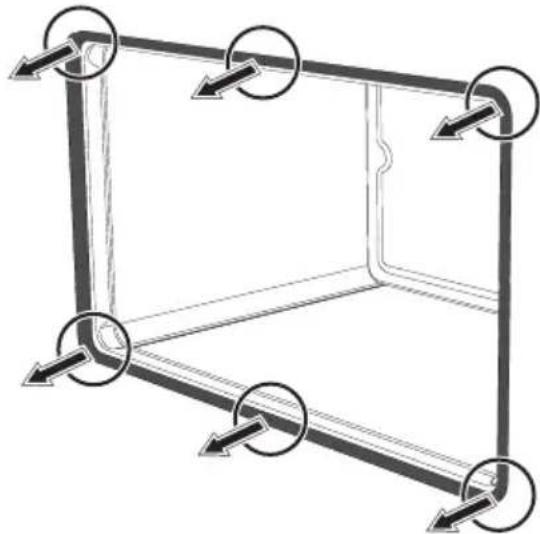

Afmontering og montering af tætningslisten

Afmontering af tætning:

- Frigør krogene i de 4 hjørner og i midten, og træk tætningslisten udad.

Montering of tætning:

- Hægt krogene på de 4 hjørner og i midten af tætningslisten.

Gode råd til vedligeholdelse af tætningen

Tætningen skal være blød og elastisk.

- For at holde tætningslisten ren bruges en svamp, som ikke ridser, og der vaskes med lunkent vand.

Udskiftning af pæren til ovnlyset

Dele under elektrisk spænding Fare for dødeligt elektrisk stød

- Deaktivér apparatets strømforsyning.

Ovnen er forsynet med en lampe på 40 W.

1. Fjern alt tilbehør inde i ovnrummet.
2. Fjern støtterammerne til riste/ bradepander.
3. Fjern lampens låg ved hjælp af et værktøj (for eksempel en skruetrækker).

Sørg for ikke at ridse emaljen på ovnrummets væg.

1. Træk pæren ud og fjern den.

Rør aldrig halogenpæren direkte med fingrene, men anvend isolerende beskyttelse.

1. Sæt en ny lampe i.
2. Genmontér dækslet. Lad formpresningen inde i ruden (A) vende ud mod lågen.

1. Tryk låget i bund, så det slutter helt tæt til fatningen.

5 Installation

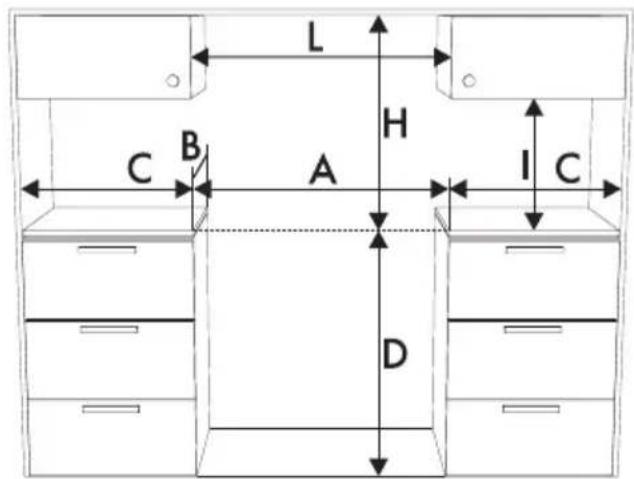

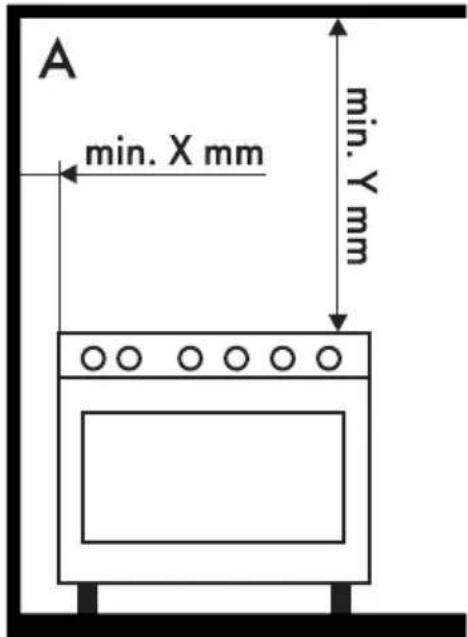

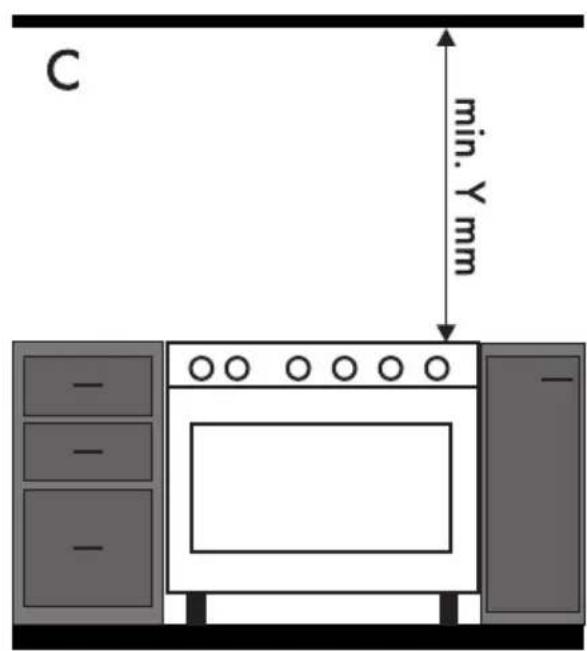

5.1 Placering

Tungt apparat Fare for kvæstelser ved knusning

- Placér apparatet i køkkenelementet med hjælp fra en anden person.

• Brug ikke lågen til at løfte og placere ovnen i køkkenelementet.
  • Pres ikke for hårdt på den åbne läge.

Varmeudslip under apparatets funktion Risiko for forbrændinger

- Finér, pålimede paneler eller beklædninger i plastik på tilstødende køkkenelementer skal være varmeresistente (mindst 90 °C).

Dette apparat kan anbringes ved vægge, hvoraf den ene er højere end køkkenbordet, med en minimumsafstand på X mm fra apparatets side, som vist på figurerne "A" og "C" i henhold til installationsklasserne.

Udhæng placeret over apparatets køkkenbord skal have en minimumsafstand fra dette, som er lig med Y mm. Såfremt der installeres en emhætte over kogepladen, henvises til instruktionsmanualen for emhætten, for overholdelse af den korrekte afstand.

X 50 mm

Y 750 mm

Afhængigt af installationstypen tilhører dette apparat klasserne:

B - Klasse 2, underklasse 1 (Indbygget apparat)

C - Klasse 2, underklasse 1 (Indbygget apparat)

Apparatet skal installeres af en kvalificeret tekniker og ifølge de gældende standarder.

Apparatets pladsbehov

1 Minimumsafstand fra sidevæggene eller andre brændbare materialer.
^2 Minimumsbredde på kabinet (=A).

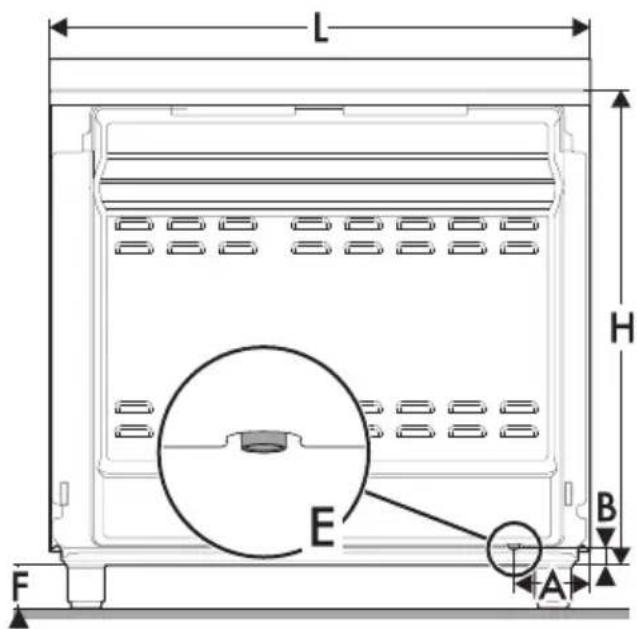

Apparatets dimensioner: Område til eltilslutning (mm)

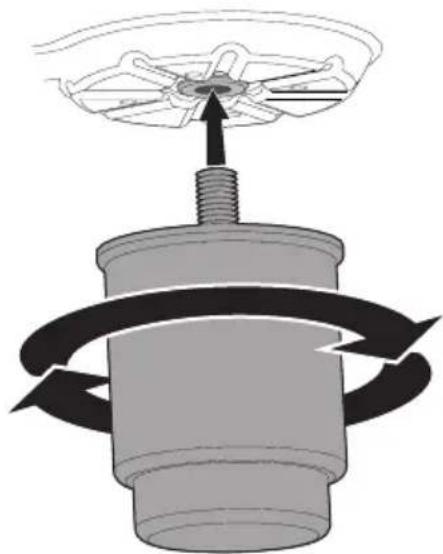

• Indsæt først de forreste fodstøtter og herefter de bagerste.
• Efter at have udført tilslutningen til gas og den elektriske tilslutning, skal de fire medfølgende fodstøtter skrues på apparatet.

For at opnå stabilitet er det af største vigtighed, at apparatet er korrekt nivelleret på gulvet:

Fastgørelse til muren

For at undgå at apparatet vælter, skal man installere stabiliseringsanordningerne.

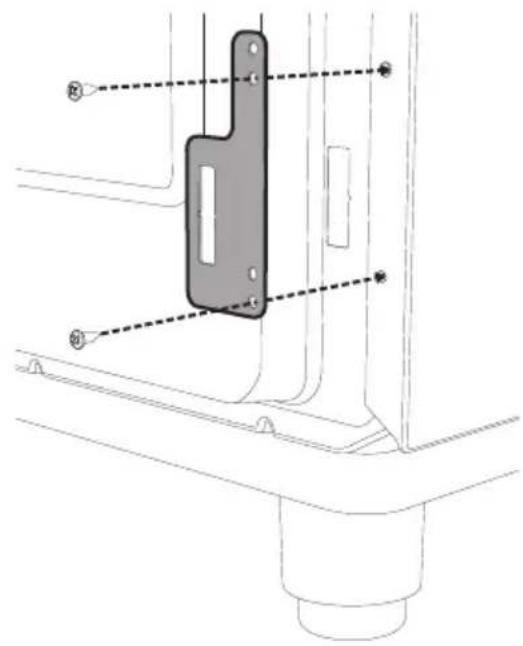

1. Skru fikseringspladen til væggen fast bag på apparatet.

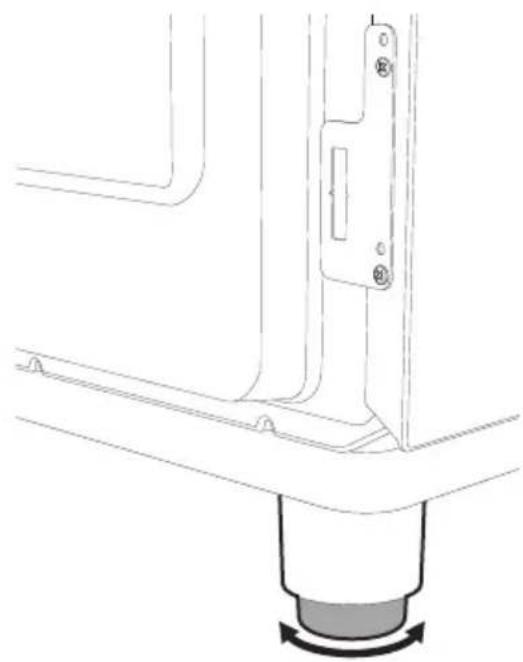

1. Justér højden på de 4 fodstøtter.

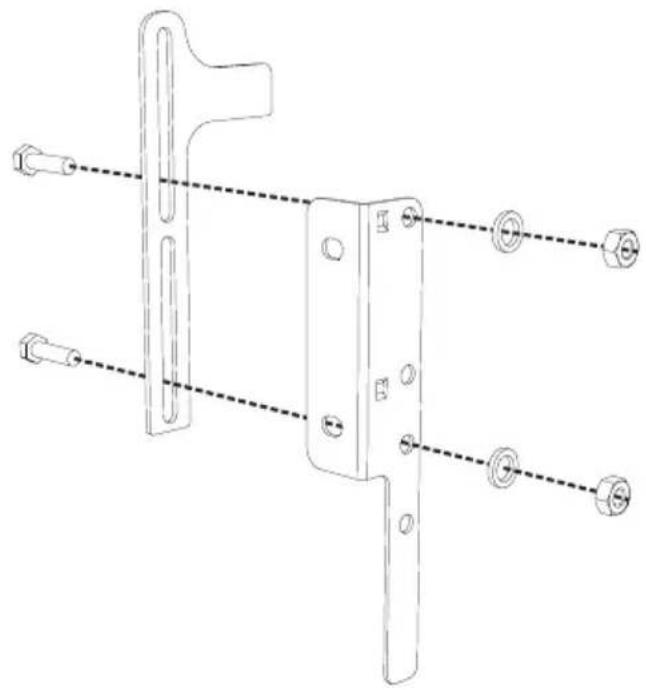

1. Montér fastgørelsesbeslaget.

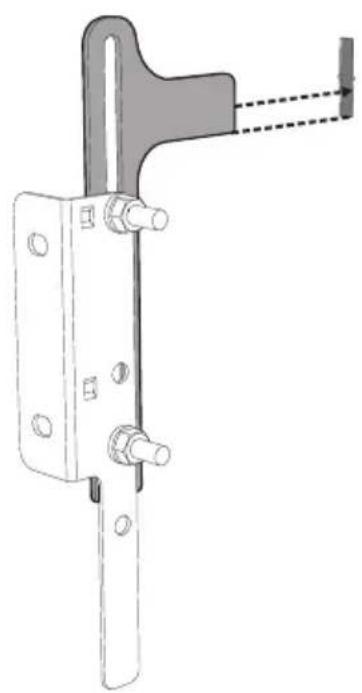

1. Tilpas bunden på hængslet på fastgørelsesbeslaget med bunden af udskæringen på fikseringspladen til muren.

1. Tilpas bunden af fastgørelsesbeslaget helt til jorden, og stram skruerne for at fastgøre målene.

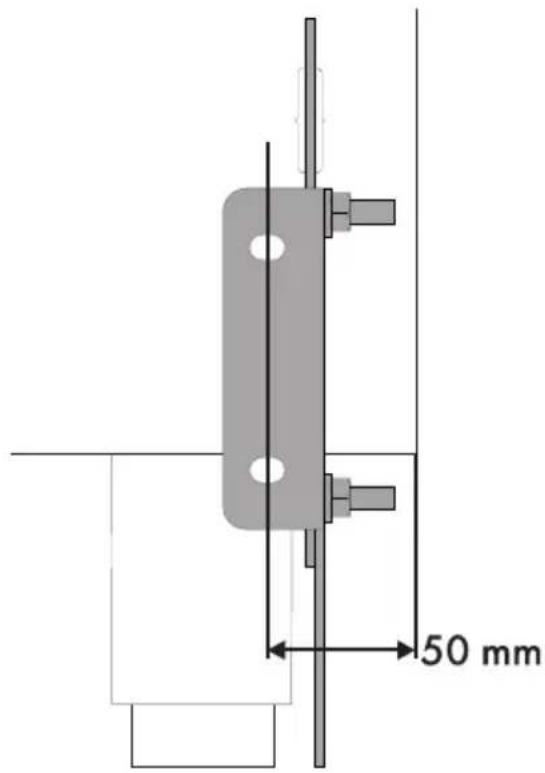

1. Tag højde for afstanden på 50 mm fra siden af apparatet til hullerne i beslaget.

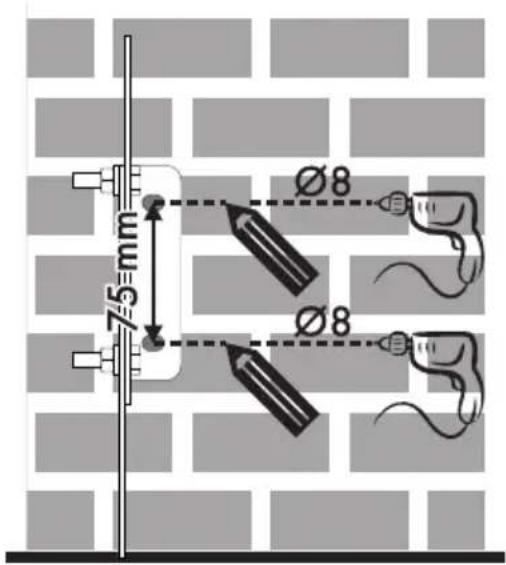

1. Skub beslaget på væggen og indtegn placeringen af hullerne, der skal udbores i muren.

1. Efter udførsel af hullerne i væggen, skal man bruge rawlplug med skruer for at fastgøre beslaget til muren.

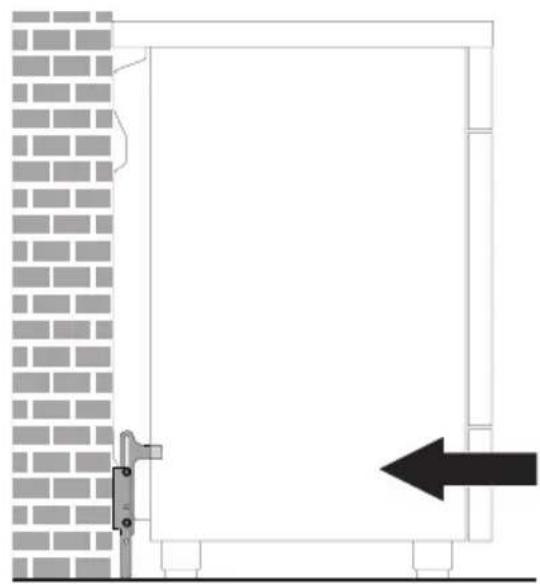

2. Skub komfuret mod væggen, og indsæt samtidigt beslaget i pladen, som er fastgjort bag på apparatet.

Elektrisk spænding Fare for dødeligt elektrisk stød

• Den elektriske tilslutning skal udføres af en kvalificeret tekniker.
• Man skal bære personligt beskyttelsesudstyr.
• Det er et krav, at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.
• Deaktiver hovedstrømforsyningen.
• Træk aldrig i kablet for at hive stikket ud.
• Anvend kun kabler, der er varmeresistente op til mindst 90 °C.
• Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,5-2 Nm.

Generelle informationer

Kontrollér, at egenskaberne på det elektriske net passer til de data, der er angivet på skiltet.

Identifikationsskiltet med tekniske data, serienummeret og mærkningen er synligt placeret på apparatet.

Skiltet må aldrig fjernes.

Udfør jordforbindelsen med et kabel, som er mindst 20 mm længere end de andre.

Apparatet kan fungere på følgende måder:

- 220-240 V 2\~

Et trepolet kabel på 3 x 10 mm².

- 220-240 V 3\~

De angivne værdier refererer til tværsnittet på den indvendige ledning.

Installation

Strømforsyningskablerne er dimensioneret, så de tager højde for samtidighedsfaktoren (i overensstemmelse med EN 60335-2-6 standarden).

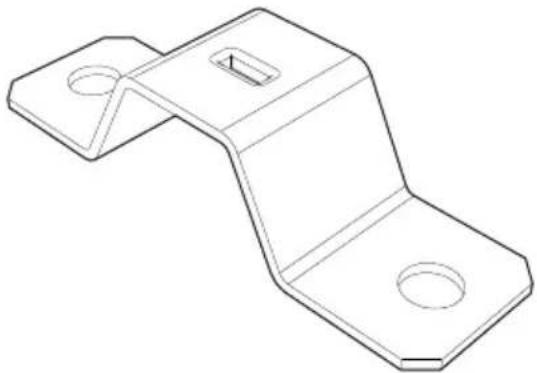

Gaffel til udskiftning

Ved en tofaset eller trefaset tilslutning skal man for en korrekt fastgørelse af kablet udskifte den gaffel, som allerede er installeret, med den medfølgende gaffel.

Fast tilslutning

Udstyr forsyningslinjen med en flerpolet afbryder i overensstemmelse med installationsbestemmelserne.

Afbryderen skal være placeret på et lettilgængeligt sted og i nærheden af apparatet.

Undgå brug af stikomformere, adaptere eller stikdåser, da disse kan forårsage overophedning, og anordningerne kan smelte.

Adgang til klemkassen

For at tilslutte forsyningskablet, skal man åbne klemkassen, som er anbragt på bagskærmen:

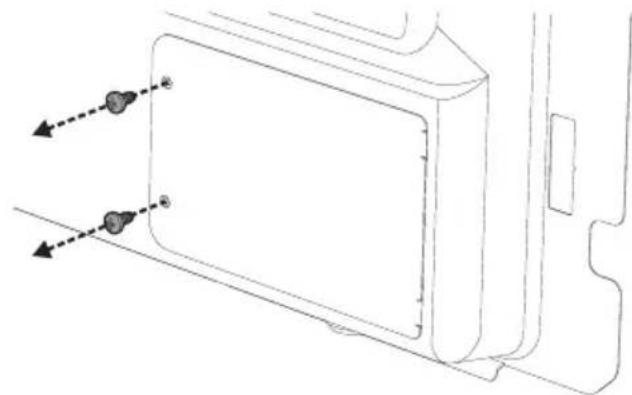

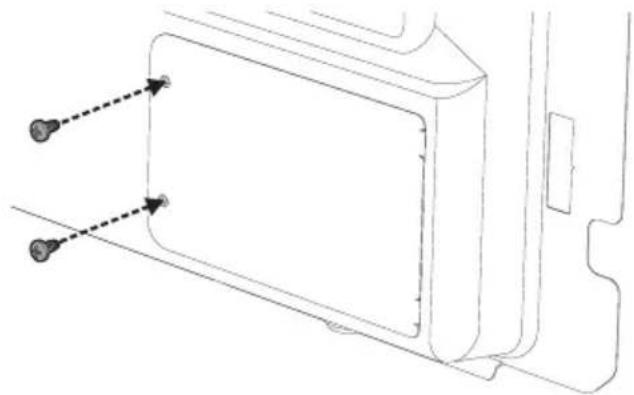

1. Fjern skruerne som fastgør lågen til bagskærmen.

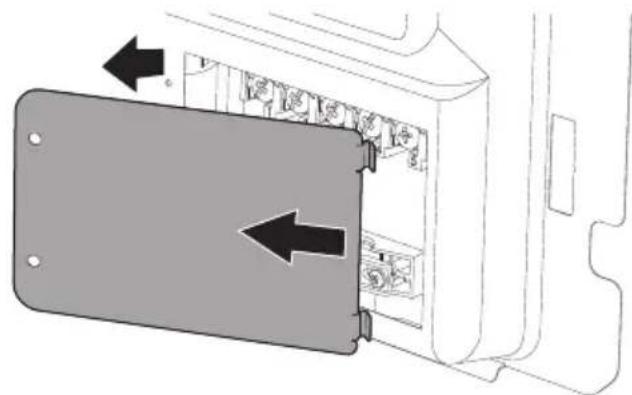

1. Drej lågen let og fjern den fra sit leje.

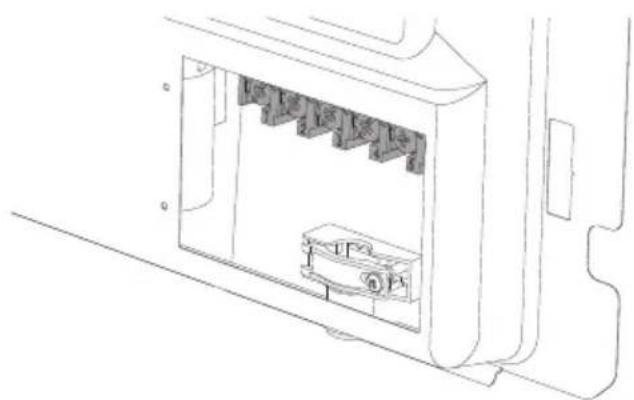

1. Fortsæt med at installere forsyningskablet.

Det anbefales at løsne skruen på kabelklemmen før man fortsætter med installationen af forsyningskablet.

1. Til sidst skal man sætte lågen på bagskærmen og fastgøre den med skruerne, som blev fjernet før.

• Stikket skal være tilgængeligt efter installationen. Undgå at bukke eller indeklemme tilslutningskablet til det elektriske net.
• Apparatet skal installeres ifølge installationsskemaerne.
• Såfremt apparatet ikke fungerer korrekt efter udførsel af alle kontrollerne, skal du henvende dig til dit lokale og autoriserede servicecenter.
• Når apparatet er installeret korrekt, beder vi dig venligst instruere brugeren i den korrekte anvendelsesmetode.
