BRUGSANVISNING TR90X9-1 SMEG

1.1 Generelle sikkerhedsanvisninger 58
1.2 Producentens ansvar 62
1.3 Apparatets formål 63
1.4 Identifikationsskilt 63
1.5 Denne brugermanual 63
1.6 Bortskaffelse 63
1.7 Sådan læser du brugermanualen 64

2 Beskrivelse 65

2.1 Generel beskrivelse 65
2.2 Kogeplade 66
2.3 Betjeningspanel 66
2.4 Andre dele 67
2.5 Tilgængeligt tilbehør 67

3 Anvendelse 69

3.1 For energibesparelse 71
3.2 Anvendelse af tilbehør 71
3.3 Brug af kogepladen 74
3.4 Brug af opbevaringsrummet 75
3.5 Brug af ovnen 75
3.6 Gode råd til tilberedningen 78
3.7 Ur med programmeringsenhed 79

4.1 Rengøring af kogepladen 85
4.2 Rengøring af ovnlågen 86
4.3 Rengøring af ovnrummet 88
4.4 Vapor Clean 90
4.5 Særlig vedligeholdelse 92

5 Installation 94

5.1 Gastislutning 94
5.2 Tilpasning til forskellige gastyper 97
5.3 Placering 102
5.4 Elektrisk tilslutning 109
5.5 Til installatøren 110

OVERSÄTTELSE AF DEN ORIGINALE BRUGSANVISNING

Vi anbefaler, at du nøje læser denne vejledning, som angiver alle anvisninger til at holde det købte apparat i perfekt funktionsmæssig og æstetisk stand.

For yderligere informationer om produktet: www.smeg.com

1 Bemærkninger

1.1 Generelle sikkerhedsanvisninger

Skader på personer

• Dette apparat og dets tilgængelige dele bliver meget varme under brugen. Rør ikke ved varmeelementerne under brugen.
• Beskyt hænderne med termohandsker, når du skal se til eller vender maden i ovnrummet.
• Forsøg aldrig at slukke en flamme/ild med vand: Sluk apparatet, og dæk flammen med et låg eller brandhæmmende tæppe.
• Brugen af dette apparat er tilladt for børn fra 8 år og for personer med nedsat fysisk, sensorisk eller psykisk funktionsevne eller med manglende erfaring eller kendskab, så længe de hjælpes eller vejledes af voksne personer, som er ansvarlige for deres sikkerhed.
• Børn må ikke lege med apparatet.

• Hold børn på under 8 år på afstand, hvis de ikke er konstant overvägede.

• Lad ikke børn under 8 år nærme sig apparatet, mens det er i funktion.

• Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
• Sørg for, at brænderdækslerne er placeret korrekt i deres lejer med de tilhørende møtrikker.
• Vær yderst opmærksom på den hurtige opvarmning af kogezonerne. Undgå at opvarme gryder uden indhold. Fare for overophedning.
• Fedt og olie kan selvantænde hvis det overophedes. Efterlad ikke komfuret under tilberedning af madvarer som indeholder olie eller fedt. Hvis olier eller fedt selvantændes, må ilden aldrig slukkes med vand. Læg låg på gryden og sluk for den berørte kogezone.

• Tilberedningsprocessen skal altid overvåges. En tilberedningsproces med kort varighed skal overvåges konstant.

• Under brugen må man ikke lægge metalgenstande, såsom køkkengrej eller bestik, på kogepladens overflade, da de kan overophede.

• Indsæt ikke spidse metalgenstande (bestik eller værktøj) i åbningerne.
• Hæld ikke vand direkte på de meget varme bradepander.
• Hold lägen lukket under tilberedningen.
• Ved indgreb på madvarerne, eller ved afslutning af tilberedningen, skal du åbne lågen 5 centimeter i nogle få sekunder, lade dampen slippe ud, og derefter åbne lågen helt.
• Åbn ikke opbevaringsrummet (hvor monteret), när ovnen er tændt, eller stadig varm.
• Genstandene inde i opbevaringsrummet kan være meget varme efter brug af ovnen.

• ANVEND ELLER OPBEVAR IKKE BRÆNDBARE MATERIALER I OPBEVARINGSRUMMET (HVIS MONTERET) ELLER I NÆRHEDEN AF APPARATET.

• ANVEND IKKE SPRAYDÅSER I NÆRHEDEN AF DETTE APPARAT MENS DET ER I FUNKTION.

• Sluk apparatet efter brugen.
  • DER MÅ IKKE FORETAGES ÆNDRINGER PÅ APPARATET.
• Før ethvert indgreb på apparatet (installation, vedligeholdelse, placering eller flytning), skal man altid bære personligt sikkerhedsudstyr.
• Før ethvert indgreb på apparatet skal man deaktivere den elektriske hovedforsyning.
• Installation og serviceindgreb skal udføres af kvalificeret personale under overholdelse af de gældende standarder.
• Forsøg aldrig at reparere apparatet selv eller uden indgreb fra en kvalificeret tekniker.
• Træk aldrig i kablet for at hive stikket ud.
• Såfremt det elektriske forsyningskabel er beskadiget, skal man øjeblikkeligt kontakte det tekniske servicecenter, som vil sørge for at udskifte det.

Skader på apparatet

• Brug ikke rengøringsmidler, som ridser eller ætser (f.eks. produkter i pulverform, pletrensere eller metalsvampe) på delene i glas.
• Anvend eventuelt køkkenredskaber i træ eller plastik.
• Riste og bradepander skal indsættes i sideskinnerne, indtil de standser helt. De mekaniske sikkerhedslåse, som forhindrer en utilsigtet udtrækning af disse, skal vende nedad og mod ovnummets bageste del.
• Sæt dig ikke på apparatet.
• Brug ikke dampstråler til rengøring af apparatet.
• Blokér ikke åbningerne, ventilations- og varmeudledningsrillerne.
• Efterlad ikke apparatet uden opsyn under tilberedninger som kan frigive fedt og olie, der kan antænde, hvis det overophedes. Vær yderst forsigtig.

• Efterlad ikke genstande på kogepladen.

• BRUG UNDER INGEN OMSTÄNDIGHEDER APPARATET TIL OPVARMNING AF RUM.

• Spray ikke med sprayprodukter i nærheden af ovnen.
• Anvend ikke køkkengrej eller beholdere i plastik til tilberedning af maden.
• Indsæt ikke dåser eller lukkede beholdere i ovnrummet.
• Fjerne alle riste og bradepander, som ikke skal anvendes under tilberedningen, fra ovnummet.
• Dæk ikke ovnens bund med aluminiumsfolie eller stanniol.
• Sæt ikke gryder eller bradepander direkte på bunden i ovnrummet.
• Hvis man ønsker at anvende bagepapir, skal det placeres på en sådan måde, at det ikke hindrer cirkulationen af varm luft inde i ovnen.
• Brug ikke den åbne läge til understøttelse af gryder eller plader direkte på den indvendige rude.

• Gryderne og panderne eller bestikket skal være anbragt inden for kogepladens omkreds.

• Alle gryder og pander skal have en flad og regelmæssig bund.

• I tilfælde af spild hvis indholdet er kogt over, skal den overskydende væske fjernes fra kogepladen.
• Spild ikke syreholdige stoffer, såsom citronsaft eller eddike på kogepladen.
• Anbring ikke tomme gryder og pander på de tændte kogezoner.
• Brug ikke dampstråler til rengøring af apparatet.
• Anvend ikke materialer, som er ru eller slibende, eller skarpe metalskrabere.
• På ståldele eller dele, som er overfladebehandlet med metalfinish (f.eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller blegemiddel.

• Brug ikke rengøringsmidler, som ridser eller ætser (f.eks. produkter i pulverform, pletrensere eller metalsvampe) på delene i glas.

• Vask ikke aftagelige dele såsom kogepladens riste, brænderdækslerne og møtrikkerne i opvaskemaskinen.

• Brug ikke lågen til at løfte og placere apparatet i køkkenelementet.
• Pres ikke for hårdt på den åbne läge.
• Brug ikke håndtaget til at løfte eller flytte dette apparat.

Installation

• DETTE APPARAT MÅ IKKE INSTALLERES PÅ BÅDE ELLER I CAMPINGVOGNE.
• Apparatet må ikke installeres på en sokkel.
• Placér apparatet i køkkenelementet med hjælp fra en anden person.
• For at undgå evt. overophedning må apparatet ikke installeres bag en dekorativ läge eller et panel.

• Gastilslutningen skal udføres af en kvalificeret tekniker.

• Anvendelse med bøjeligt rør skal udføres således, at længden af røret ikke overskrider 2 meters maksimal forlængelse for bøjelige stålrør og 1,5 meter for gummislanger.

• Rørene må ikke være i kontakt med bevægelige dele, og de må ikke være klemt.
• Såfremt det kræves, skal man anvende en trykregulator i overensstemmelse med den gældende standard.
• Efter hvert indgreb skal det kontrolleres, at stramningsmomentet for gastislutningerne er på mellem 10 Nm og 15 Nm.
• Efter at have fuldført monteringen skal der kontrolleres for eventuelle lækager med en sæbeopløsning, og aldrig med en flamme.
• Den elektriske tilslutning skal udføres af en kvalificeret tekniker.

• Det er et krav at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.

• Anvend kun kabler, der er varmeresistente op til mindst 90 °C.

• Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,5 - 2 Nm.

For dette apparat

• Før pæren udskiftes, skal man sikre sig, at apparatet er slukket.
• Læn eller sæt dig ikke på den åbne låge.
• Kontrollér, at der ikke sidder fastklemte genstande i lågerne.

1.2 Producentens ansvar

• en anden anvendelse af apparatet end den foreskrevne;
• manglende overholdelse af forskrifterne i brugermanualen;
• manipulering, også af en enkelt del af apparatet;
• anvendelse af uoriginale reservedele.

1.3 Apparatets formål

• Dette apparat er beregnet til tilberedning af fødevarer i hjemmet. Enhver anden anvendelse er ukorrekt.
• Apparatet er ikke udviklet til funktion med eksterne timere eller med fjernbetjeningssystemer.

1.4 Identifikationsskilt

Identifikationsskiltet indeholder de tekniske data, serienummeret og mærkningen. Identifikationsskiltet må aldrig fjernes.

1.5 Denne brugermanual

Denne brugermanual udgør en integreret del af apparatet og skal opbevares i hel stand på et lettilgængeligt sted for brugeren under hele apparatets levetid. Læs denne manual grundigt, inden du bruger apparatet.

1.6 Bortskaffelse

Dette apparat skal bortskaffes separat fra andet affald (direktiverne 2002/95/EF, 2002/96/EF, 2003/108/EF).

Dette apparat indeholder ikke stoffer i en sådan mængde, at de betragtes som sundheds- og miljøskadelige ifølge gældende europæiske direktiver.

For bortskaffelse af apparatet:

Elektrisk spænding Fare for dødeligt elektrisk stød

• Deaktivér hovedstrømforsyningen.
• Fjern forsyningskablet fra det elektriske anlæg.

Bemærkninger

- Bring efter endt brug apparatet til en genbrugsplads, som er specialiseret i sortering af elektrisk og elektronisk affald, eller tilbagelever det til forhandleren, hvor det er købt, ved køb af et nyt tilsvarende apparat.

Det præciseres, at der til apparatets emballage anvendes materialer, som ikke forurener, og som kan genanvendes.

- Bring emballagematerialerne til en genbrugsplads.

Plastikemballage Fare for kvælning

• Efterlad ikke emballagen eller dele af den uden opsyn.
• Lad ikke børn bruge emballagens plastikposer til leg.

1.7 Sådan læser du brugermanualen

Denne brugermanual anvender de følgende læsekonventioner:

Bemærkninger

Generelle informationer om denne brugermanual, om sikkerheden og om den endelige bortskaffelse.

Beskrivelse

Beskrivelse af apparatet og tilbehøret.

Anvendelse

Informationer om anvendelse af apparatet og tilbehøret.

Informationer om korrekt rengøring og vedligeholdelse af apparatet.

Installation

Informationer til den kvalificerede tekniker: installation, idriftsættelse og tilslutning.

Sikkerhedsanvisninger

Information

Forslag

1. Rækkefølge for instruktioner til brugen.

- Enkelt brugsinstruktion.

2 Beskrivelse

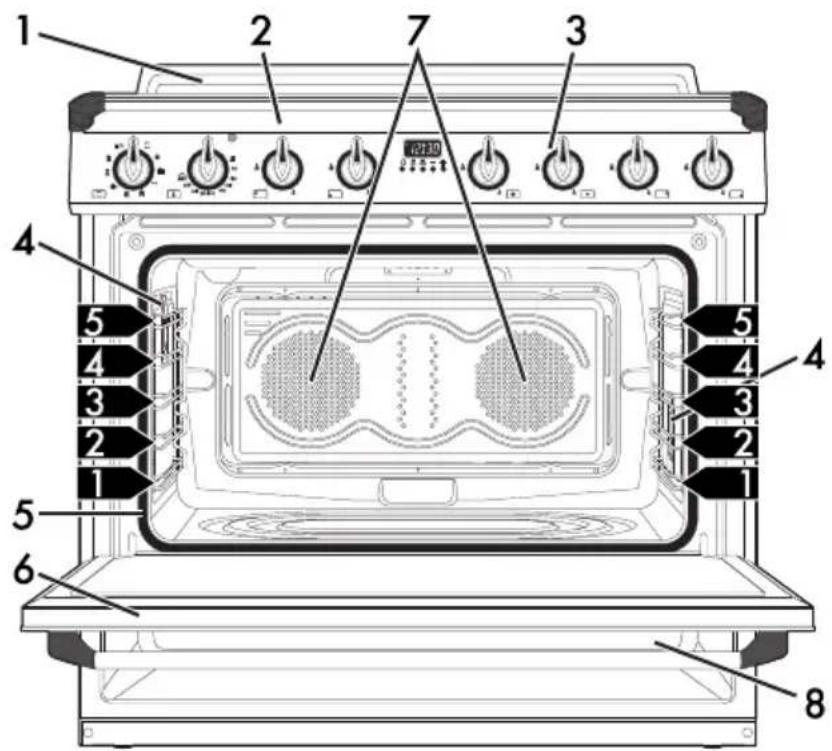

2.1 Generel beskrivelse

1 Kantliste
2 Kogeplade
3 Betjeningspanel
4 Lys
5 Tætningsliste

6 Låge
7 Ventilator
8 Opbevaringsrum

Ovnens funktioner er tilpasset forskellige former for tilberedning. Efter at have valgt den ønskede funktion, indstilles tilberedningstemperaturen med temperaturknappen.

2 Temperaturknap

Ved hjælp af denne knap er det muligt at vælge tilberedningstemperaturen.

Drej knappen med uret til den ønskede værdi mellem minimum og maksimum.

3 Kontrollampe

Når temperaturen er nået, forbliver termostatkontrollampen altid tændt, indtil apparatet slukkes.

Når den blinker med jævne mellemrum betyder det at den indstillede temperatur holdes konstant inde i ovnen.

4 Knapper til kogepladens blus

Anvendes til at tænde og indstille kogepladens blus.

Tryk på og drej knapperne mod urets retning til værdien for at tænde de tilhørende blus. Drej knapperne i området mellem maksimum og minimum for at indstille flammen.

Drej knapperne tilbage på positionen for at slukke blussene.

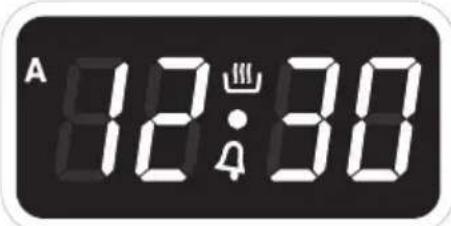

5 Ur med programmeringsfunktion

Nyttig til visning af klokkeslæt, indstilling af programmerede tilberedninger og til timeren med minuttæller.

2.4 Andre dele

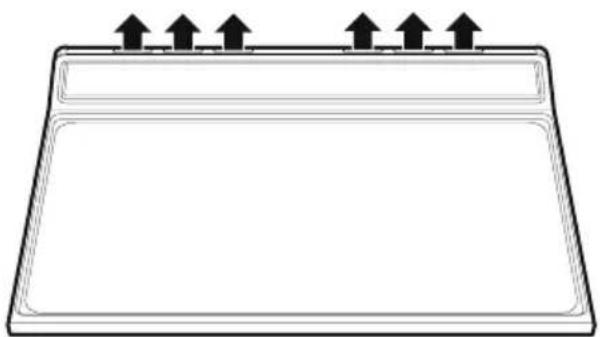

Afkølingsventilator

Ventilatoren sørger for at afkøle ovnene, og går i funktion under tilberedningen. Ventilatoren skaber et normalt luft-flow, som ledes ud fra den bageste del af apparatet, og som kan fortsætte sin funktion i en kort periode, også efter at apparatet er slukket.

Blokér ikke åbningerne, ventilations- og varmeudledningsrillerne.

Positionsriller

Apparatet er forsynet med riller til placering af bradepander og riste i forskellig højde. Indsætningshøjderne skal læses nedefra og opefter (se 2.1 Generel beskrivelse).

Indvendig belysning

Apparatets indvendige belysning tændes:

Når lågen er åben er det ikke muligt at slukke den indvendige belysning.

2.5 Tilgængeligt tilbehør

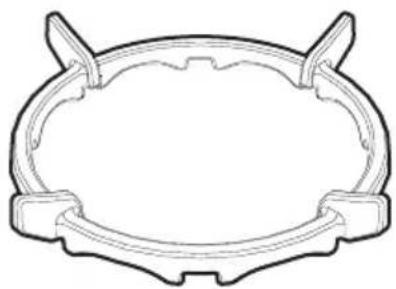

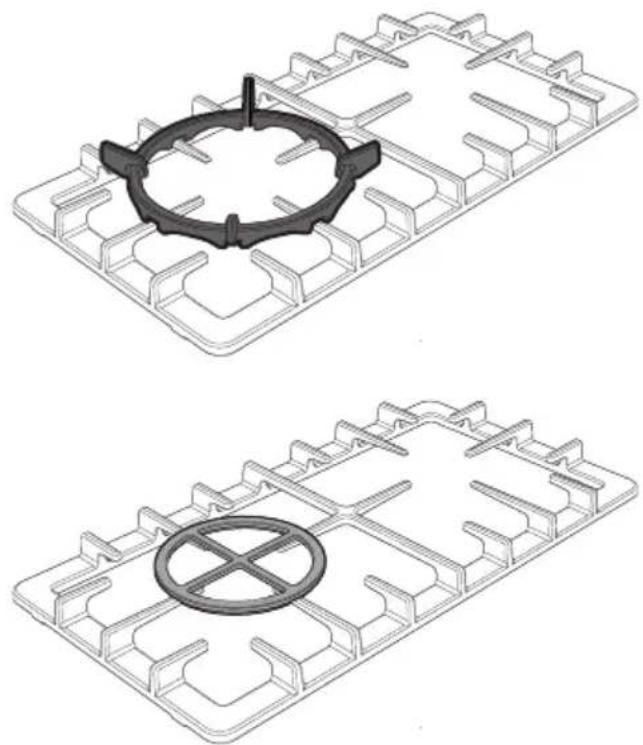

Wok-reduktionsrist

Anvendes när man bruger små gryder.

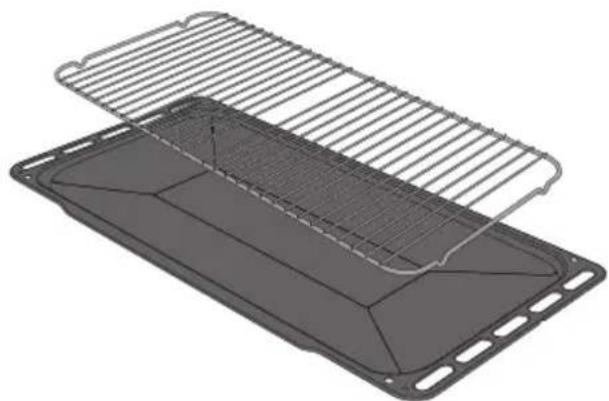

Rist til bradepande

Skal lægges oven på bradepanden og bruges til tilberedning af fødevarer, som kan dryppe.

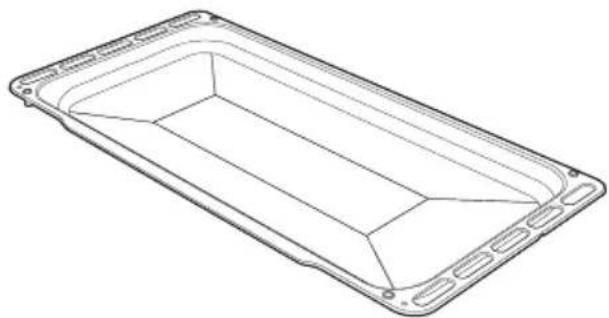

Dyb bradepande

Bruges til stegning af kylling og af alle madvarer, som kræver en ensartet tilberedning på hele overfladen.

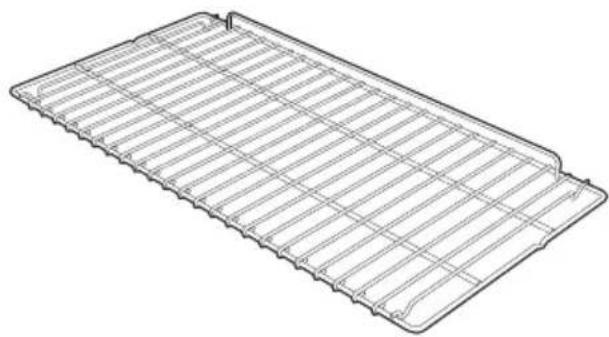

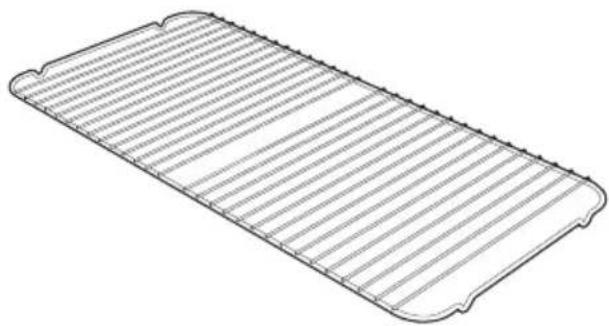

Rist

Anvendes til opsugning af mindre fedtholdige rester.

Tilbehøret som kan komme i kontakt med fødevarer er lavet af materialer, der overholder bestemmelserne i den gældende lovgivning.

Det medfølgende tilbehør eller ekstraudstyr kan bestilles hos de autoriserede servicecentre. Anvend kun originalt tilbehør fra fabrikanten.

3 Anvendelse

Bemærkninger

Forhøjet temperatur inde i ovnrummet under brugen Fare for forbrændinger

• Hold lågen lukket under tilberedningen.
• Beskyt hænderne med grillhandsker under håndtering af madvarer inde i ovnen.
• Rør ikke ved varmeelementerne inde i ovnen.
• Hæld ikke vand direkte på de meget varme bradepander.
• Lad ikke børn under 8 år nærme sig ovnen, mens den er i funktion.
• Ved indgreb på madvarerne, eller ved afslutning af tilberedningen, skal du åbne lågen 5 centimeter i nogle få sekunder, lade dampen slippe ud, og derefter åbne lågen helt.

Ukorrekt anvendelse Fare for forbrændinger

• Sørg for, at brænderdækslerne er placeret korrekt i deres lejer med de tilhørende møtrikker.
• Fedt og olier kan antændes, hvis de overophedes. Vær yderst forsigtig.

Forhøjet temperatur inde i opbevaringsrummet Fare for forbrændinger

• Åbn ikke opbevaringsrummet, när apparatet er tændt og stadig varmt.
• Genstandene inde i opbevaringsrummet kan være meget varme efter brug af apparatet.
• Læg ikke brandbare materialer, klude eller papir i rummet.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Dæk ikke ovnens bund med aluminiumsfolie eller stanniol.
• Hvis man ønsker at anvende bagepapir, skal det placeres på en sådan måde, at det ikke hindrer cirkulationen af varm luft inde i ovnrummet.
• Sæt ikke gryder eller bradepander direkte på bunden i ovnummet.
• Brug ikke den åbne låge til understøttelse af gryder eller plader direkte på den indvendige rude.
• Hæld ikke vand direkte på de meget varme bradepander.
• Gryderne og stegepanderne skal være anbragt inden for kogepladens omkreds.
• Alle gryder og pander skal have en flad og regelmæssig bund.
• I tilfælde af spild hvis indholdet er kogt over, skal den overskydende væske fjernes fra kogepladen.

Forhøjet temperatur inde i opbevaringsrummet Fare for brand eller eksplosion

• Spray ikke med sprayprodukter i nærheden af apparatet.
• Anvend eller efterlad ikke brændbare materialer i nærheden af apparatet eller opbevaringsrummet.
• Anvend ikke køkkengrej eller beholdere i plastik til tilberedning af maden.
• Indsæt ikke dåser eller lukkede beholdere i ovnrummet.
• Efterlad ikke apparatet uden opsyn under tilberedninger, som kan frigive fedt og olie.
• Fjerne alle riste og bradepander, som ikke skal anvendes under tilberedningen, fra ovnrummet.

Forholdsregler

Et gasudslip kan forårsage en eksplosion.

I tilfælde af gaslugt eller skader på gasanlægget:

• Luk øjeblikkeligt for gasforsyningen eller luk ventilen på gasflasken.
• Sluk øjeblikkeligt alle åbne flammer og cigarette.
• Undgå at tænde strømafbrydere eller apparater, og træk ikke strømstik ud. Brug ikke telefoner eller mobiltelefoner inde i bygningen.

- Åbn vinduerne og udluft rummet.

- Tilkald serviceafdelingen eller gasforsyningsselskabet.

Unormal funktion

Enhver af de følgende forhold skal ses som en unormal funktion og kræver en anmodning om eftersyn:

• Gulfarvning af pladen til blusset.
- Skader på komfurets redskaber.
- Ukorrekt tænding af blussene.
- Blussene har vanskeligt ved at forblive tændte.
- Slukning af blussene under funktion.
• Gashanen er svær at dreje.

Såfremt apparatet ikke fungerer korrekt, skal man kontakte det lokale og autoriserede servicecenter.

Første anvendelse

1. Fjern eventuel beskyttelsesfilm ud- eller indvendigt fra apparatet og tilbehøret.
2. Fjern eventuelle mærkater (undtagen skiltet med tekniske data) fra tilbehør og fra ovnrummet.
3. Tag al tilbehør ud af ovnen, og vask det (se kapitel 4 Rengøring og vedligeholdelse).
4. Opvarm ovnen i tom tilstand på maksimal temperatur for at fjerne eventuelle rester fra fabrikationen.

3.1 For energibesparelse

• Apparatet skal kun foropvarmes, hvis opskriften kræver det.
• Medmindre andet er angivet på pakken, skal frosne fødevarer optøs, før de sættes i ovnen.
• Hvis der skal tilberedes flere slags mad, anbefales det at tilberede den ene efter den anden, således at varmen fra den allerede opvarmede ovn udnyttes bedst muligt.
• Det er bedst at bruge mørke metalbageforme, da disse opsuger varmen bedre.
• Fjerne alle riste og bradepander, som ikke skal anvendes under tilberedningen, fra ovnrummet.
• Stands tilberedningen nogle minutter før den normalt anvendte tid. Tilberedningen fortsætter i de resterende minutter med varmen, som er akkumuleret indvendigt i ovnen.
• Åbn ovnlågen så lidt som muligt, så du undgår at varmen slipper ud.
• Hold altid ovnrummet rent.

3.2 Anvendelse af tilbehør

Reduktionsriste

Reduktionsristene lægges oven på kogepladens riste. Kontrollér, at de er placeret korrekt.

Risten til bradepanden indsættes i bradepanden. På denne måde er det muligt at opsamle fedtet separat fra maden, som tilberedes.

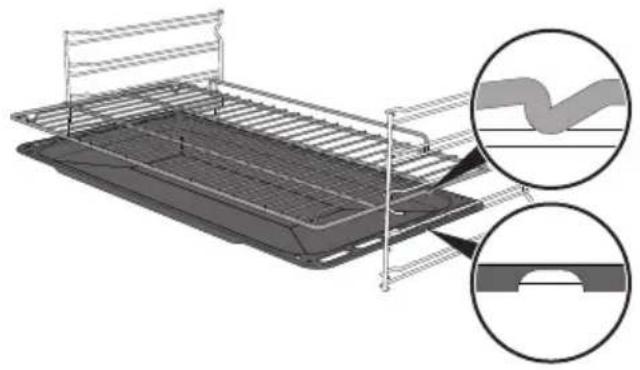

Riste og bradepander

Riste og bradepander skal indsættes i sideskinnerne indtil stoppunktet.

De mekaniske sikkerhedslåse, som forhindrer utilsigtet udtrækning af risten, skal vende nedad, og mod ovnummets bageste del.

Indsæt ristene og bradepanderne forsigtigt i ovnrummet, indtil de standser.

Vask bradepanderne, inden du bruger dem første gang, for at fjerne eventuelle rester fra fabrikationen.

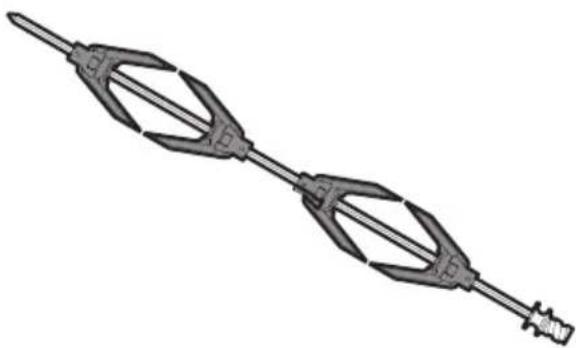

Grillspyd (kun på enkelte modeller)

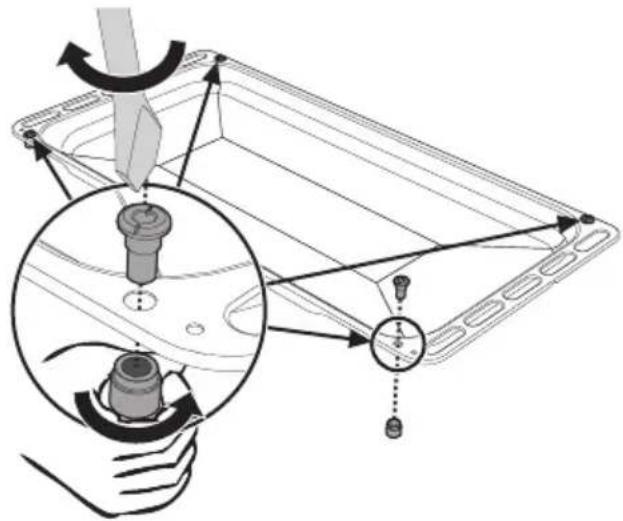

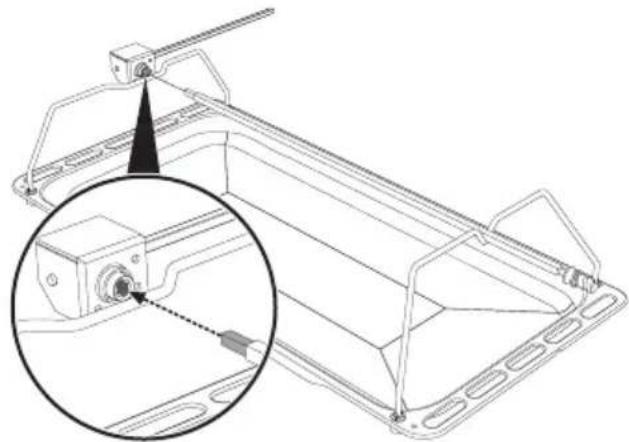

1. Indsæt de 4 medfølgende bøsninger i de 4 huller i hjørnerne på den dybe bradepande, og skru dem fast på de gevindskårne ringe ved hjælp af et værktøj (for eksempel en skruetrækker).

1. Brug de medfølgende gafler til at forberede grillspyddets stang. Det er muligt at låse gaflerne ved hjælp af låseskruerne.

1. Efter grillspyddet er forberedt, skal det placeres på de tilhørende holdere. Indsæt spyddets ende i lejet på mekanismen som er anbragt på den venstre støtte, helt til anslag.

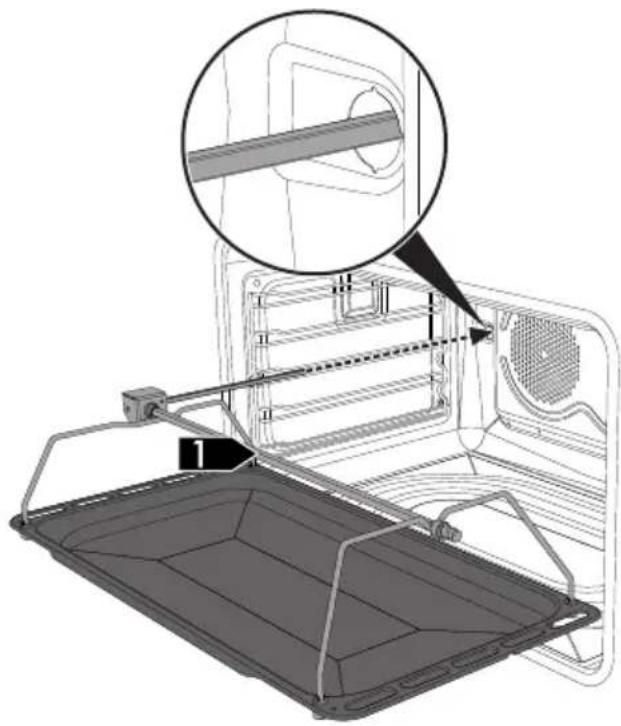

1. Indsæt bradepanden i første rille på rammen (se "Generel beskrivelse").

2. Indsæt spyddets ende i lejet på grillspyddets motor i venstre side af ovnummets bagvæg.

Disse handlinger skal udføres med kold og slukket ovn.

Anvendelse

1. For at aktivere grillspyddet skal du dreje

funktionsknappen til position fog indstille en tilberedningstemperatur med temperaturknappen.

Det anbefales at hælde en smule vand i bradepanden for at undgå, at der dannes røg.

1. Ved endt tilberedning trækkes bradepanden ud med grillspyddet.

2. For en lettere bevægelse af grillspyddet, skal man skrue det medfølgende håndtag på.

3.3 Brug af kogepladen

Alle betjeningsknapper på apparatet er samlet på frontpanelet. Ved hver knap er angivet det tilhørende blus. Apparatet er udstyret med en elektronisk tændingsmekanisme. Der skal blot trykkes og drejes på knappen mod uret til symbolet for minimumsflamme, indtil tænding. Hvis blusset ikke tændes inden for de første

15 sekunder, skal knappen drejes til

og man skal vente med at tænde igen i 60 sekunder. Efter at flammen er tændt, skal knappen holdes nede i nogle sekunder indtil termoelementet opvarmes. Det kan ske, at blusset slukker, når knappen slippes: Dette betyder, at termoelementet ikke er varmt nok.

Vent et øjeblik, og gentag handlingen. Hold knappen inde i længere tid.

Såfremt blusset slukker ved et uheld, slår sikkerhedsmekanismen til og slukker for gassen, også selvom hanen er åben. Drej

knappen over på ⚙g forsøg ikke at tænde igen de næste 60 sekunder.

Anvendelse

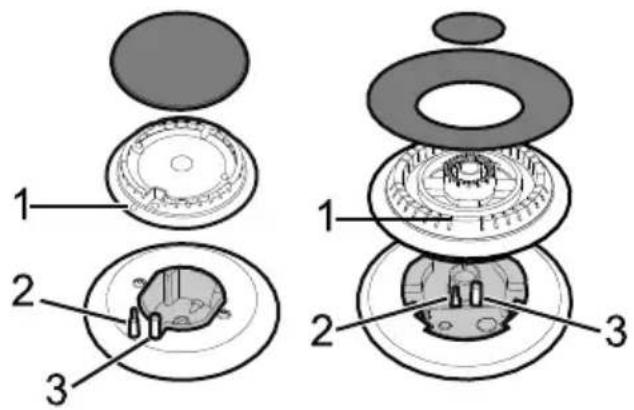

Korrekt placering af brænderdækslerne og møtrikkerne

Før man tænder kogepladens blus, skal man sikre sig, at brænderdækslerne er placeret i deres lejer med de tilhørende møtrikker. Sørg for at hullerne i brænderdækslerne 1 står ud for termoelementerne 2 og tændrørene 3.

Praktiske råd til brug af kogepladen

For at opnå en bedre ydelse fra blussene og et mindre gasforbrug skal man anvende gryder og pander med flad og regelmæssig bund, udstyret med låg og i den rigtige størrelse i forhold til blusset for at undgå, at flammerne slikker op ad siderne. Når indholdet koger, skal man skrue ned for flammen, så væsken ikke koger over.

Grydernes og pandernes diameter:

• AUX: 12 - 14 cm.
• SR: 16 - 24 cm.
  • R: 18 - 26 cm.
  • DUAL: 18 - 28 cm.

3.4 Brug af opbevaringsrummet

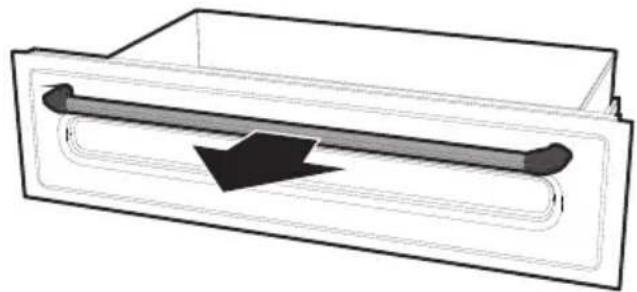

Forneden på komfuret findes opbevaringsrummet, til nyttig opbevaring af gryder eller metalgenstande, som er nødvendige for brugen af apparatet.

- For at åbne opbevaringsrummet skal man trække håndtaget mod sig selv.

1. Vælg tilberedningsfunktion ved hjælp af funktionsknappen.
2. Vælg temperaturen ved hjælp af temperaturknappen.

Sørg for, at uret med programmeringsenhed viser symbolet tilberedningstid. Hvis ikke, kan ovnen ikke tændes.

Tryk samtidigt på knapperne og før at nulstille uret med programmeringsenhed.

Varmen, som både kommer fra oven og fra neden, gør dette system velegnet til tilberedning af særlige typer mad. Traditionel tilberedning, også kaldet statisk, er velegnet til tilberedning af en enkelt ret ad gangen. Ideel til alle typer steg, brød, tærter og især velegnet til fede typer kød som gås og and.

Ventileret bundvarme

Ved at kombinere ventilatoren og kun bundvarmen er det muligt, afkorte tilberedningen. Dette system anbefales til sterilisering eller til færdiggørelse af tilberedning af madvarer, som allerede er tilberedt tilstrækkeligt på overfladen, men ikke indvendigt, og som derfor har brug for en moderat overvarme. Ideel til alle typer mad.

Grill + grillspyd

Grillspyddet virker sammen med grill-modstanden og giver maden en perfekt gylden farve.

Grill

Varmen, som kommer fra grillelementet, gør det muligt at opnå virkelig gode resultater ved tilberedning af kød, som skal grilles, især kød, som er af medium tykkelse eller tyndt, og giver i kombination med grillspyddet, (hvor dette er inkluderet), kødet en ensartet, gylden farve efter endt tilberedning. Ideel til pølser, spareribs, bacon. Denne funktion gør det muligt at grille store mængder mad, især kød, på en ensartet måde.

Ventileret grill

Luften, som ventilatoren producerer, gør den kraftige varmebølge fra grillen blidere, og gør det muligt at grille selv tykke produkter på optimal vis. Ideel til store udskæringer af kød (f. eks. svineforskank).

Statisk ventileret

Ventilatoren sikrer sammen med traditionel tilberedning en ensartet tilberedning, selv ved mere komplicerede opskrifter. Ideel til småkager og kager, som kan tilberedes samtidigt på flere niveauer. (For tilberedninger på flere niveauer anbefales det at anvende 2. og 4. rille).

Varmluft + ventilator

Ved at kombinere ventilatoren og varmluftelementet (indbygget i ovnens bagvæg), er det muligt at tilberede forskellig mad på flere plader, hvis den skal tilberedes ved samme temperatur og fremgangsmåde. Cirkulationen af varm luft sikrer en øjeblikkelig og ensartet varmefordeling. Det er f. eks. muligt samtidigt at tilberede fisk, grøntsager og småkager (på flere riller), uden at smag og duft blandes.

Undervarme

Varmen kommer kun nedefra og gør det muligt at færdigtilberede mad, som kræver en højere temperatur i bunden, uden at bruningen påvirkes. Ideel til søde tærter eller quicher, frugt- og marmeladetærter, og pizzær.

Hurtig optøning

Den hurtige optøning lettes ved aktivering af en tilhørende blæser, som sikrer en ensartet fordeling af luft ved omgivelsestemperatur inde i ovnrummet. Ideel til alle typer mad.

ECO

∅ko

Denne funktion er særligt velegnet til tilberedning på en enkelt rille ved et lavt energiforbrug.

Ideel ved tilberedning af kød, fisk og grøntsager. Den anbefales ikke til fødevarer, som kræver hævning. For at opnå den største energibesparelse og for at reducere tilberedningstiderne anbefales det at indsætte fødevarerne uden at forvarme ovnummet.

I ∅KO-funktion skal man undgå at åbne lågen under tilberedningen.

Under ∅KO-funktion er tilberedningstiderne (og en evt. forvarmningstid) længere.

Vapor Clean

Denne funktion letter rengøringen gennem virkningen fra damp, som genereres af en lille dosis vand, som hældes på den tilhørende fordybning i bunden.

3.6 Gode råd til tilberedningen

Generelle råd

• Brug en ventileret funktion for at opnå en ensartet tilberedning på flere niveauer.
• Det er ikke muligt at reducere tilberedningstiden ved at hæve temperaturen (maden kan være meget bagt/stegt udenpå og for lidt indvendigt).

Råd om tilberedning af kød

• Tilberedningstiden varierer afhængigt af tykkelsen, af madens kvalitet og af personlig smag.
• Brug et stegetermometer ved tilberedning af stege, eller tryk ganske let på stegen med en ske. Hvis den er hård er den klar, og ellers skal den stege nogle minutter endnu.

Råd om tilberedning med grill og ventileret grill

• Stegning af kød kan foretages såvel ved indsættelse i kold ovn, som ved forvarmet ovn, hvis man ønsker at ændre tilberedningens effekt.
• Ved ventileret grillfunktion anbefales det at forvarme ovnen inden stegningen.

• Det anbefales at placere maden midt på risten.

• Ved grillfunktion anbefales det at dreje temperaturknappen til den højeste værdi ud for symbolet for at optimere tilberedningen.

• Maden skal krydres før tilberedningen. Også olie eller smeltet smør skal smøres på før tilberedningen.
• Brug bradepanden på første rille fra neden til at opsamle væsker som opstår under stegningen.

Råd om tilberedning af kager og småkager

- Det er bedst at bruge mørke metalbageforme, da disse opsuger varmen bedre.

- Temperaturen og tilberedningsvarigheden afhænger af dejens kvalitet og konsistens.

- For at se om kagen er bagt indvendigt: Stik en tandstikker ned i kagens højeste punkt ved endt tilberedning. Hvis der ikke sidder dej på tandstikkeren, er kagen bagt.

- Hvis kagen falder sammen, når den tages ud af ovnen, skal temperaturen ved næste bagning sænkes med ca. 10 °C, og der skal evt. vælges en længere bagetid.

- Under tilberedning af kager eller grøntsager kan der opstå dannelse af store mængder kondens på ruden. For at undgå dette skal ovnlågen åbnes meget forsigtigt et par gange under tilberedningen.

Råd om optøning og hævning

• Placér de madvarer, som skal tøs op, uden emballage i en beholder uden låg på ovnrummets første rille.
• Undgå at placere madvarerne oven på hinanden.
• Ved optøning af kød skal man bruge en rist på anden rille, og en bradepande på første rille. På denne måde kommer maden ikke i kontakt med den optøede væske.
• De mest følsomme dele kan dækkes af solvpapir.
• For en god hævning skal man placere en beholder med vand i bunden af ovnrummet.

For energibesparelse

• Stands tilberedningen nogle minutter før den normalt anvendte tid. Tilberedningen fortsætter i de resterende minutter med varmen, som er akkumuleret indvendigt i ovnen.
• Åbn ovnlågen så lidt som muligt, så du undgår at varmen slipper ud.
• Hold ovnen konstant ren indvendigt.

3.7 Ur med programmeringsenhed

Knap til timer med minuttæller
Knap for tilberedningsvarighed
Knap for afslutning af tilberedning.
— Værdireduceringsknap
+ Værdiforøgelsesknap

Sørg for, at uret med programmeringsenhed viser symbolet tilberedningstid. Hvis ikke, kan ovnen ikke tændes.

Tryk samtidigt på knapperne og for at nulstille uret med programmeringsenhed.

Anvendelse

Indstilling af klokkeslæt

Hvis tiden ikke er indstillet, vil ovnen ikke tænde.

Første gang apparatet tages i brug, eller efter en strømafbrydelse, viser displayet cifrene sompliker.

1. Tryk samtidigt på knapperne

. Prikken mellem timer og minutter blinker.

1. Ved hjælp af knapperne - eller

er det muligt at indstille klokkeslættet. Hold knappen nede for at gå hurtigt frem.

sekunder. Prikken mellem timer og minutter holder op med at blinke.

1. Symbolet 📄 displayet angiver, at apparatet er klar til at påbegynde en tilberedning.

Tidsindstillet tilberedning

Med tidsindstillet tilberedning menes den funktion, som gør det muligt at starte og afslutte en tilberedning efter et bestemt tidsrum, som brugeren har indstillet.

1. Efter valg af en funktion og en tilberedningstemperatur, skal du trykke på knappen Displayet viser cifrene og symbolt som vises mellem timer og minutter.

2. Drej på knapperne eller for e indstille de ønskede minutter.

3. Vent ca. 5 sekunder uden at trykke på en knap for at aktivere funktionen. På displayet vises det aktuelle klokkeslæt sammen med symbolerne

4. Ved endt tilberedning deaktiveres varmeelementerne. På displayet vil

symbolet slikke, symbolet blinker, og der aktiveres et lydsignal.

1. For at slukke for lydsignalet skal man blot trykke på en vilkårlig knap på uret med programmeringsenhed.

Anvendelse

1. Tryk samtidigt på knapperne

for at nulstille uret med grammeringsenhed.

Det er ikke muligt at indstille tilberedningsvarigheder på over 10 timer.

Efter indstillingen skal man, for at se den resterende tid, trykke på knappen 🚗.

For at nulstille programmeringen skal man trykke samtidigt på knapperne og og stukke ovnen manuelt.

Programmeret tilberedning

Med programmeret tilberedning menes den funktion, som gør det muligt at starte en tilberedning ved et bestemt tidspunkt, og at afslutte den efter et vist tidsrum, som brugeren har indstillet.

1. Indstil en tilberedningsvarighed som beskrevet i det foregående afsnit "Tidsindstillet tilberedning".

2. Tryk på knappen, nu viser displayet samtidigt det aktuelle klokkeslæt og den tidligere indstillede tilberedningsvarighed.

3. Drej på knapperne eller for at indstille de ønskede minutter.

4. Vent ca. 5 sekunder uden at trykke på en knap for at aktivere funktionen. På displayet vises det aktuelle klokkeslæt

sammen med symbolerne

1. Ved endt tilberedning deaktiveres varmeelementerne. På displayet vil

symbolet sukke, symbolet blinker, og der aktiveres et

1. For at slukke for lydsignalet skal man blot trykke på en vilkårlig knap på uret med programmeringsenhed.

2. Tryk samtidigt på knapperne

for at nulstille uret med programmeringsenhed.

Efter indstillingen skal man, for at se den resterende tid, trykke på knappen 📁 for at vise tidspunktet for tilberedningens afslutning skal man trykke på knappen 📋.

Anvendelse

Minuttæller

Minuttælleren afbryder ikke tilberedningen, men gør brugeren opmærksom på, at de indstillede minutter er gået.

Timeren med minuttæller kan aktiveres på et hvilket som helst tidspunkt.

1. Tryk på knappen . Displayet viser

cifrene

og

som blinker mellem timer og minutter.

1. Drej på knapperne eller for et indstille de ønskede minutter.

2. Vent ca. 5 sekunder uden at trykke på en knap for at afslutte indstillingen af minuttælleren. På displayet vises det aktuelle klokkeslæt og symbolerne

Det er ikke muligt at indstille tilberedningsvarigheder på over 24 timer.

Efter programmeringen af minuttælleren viser displayet igen den aktuelle tid. For at se den resterende tid trykkes på knappen

Justering af lydstyrke

Lydstyrken på lydsignalet kan varieres med 3 toner. Mens lydsignalet er i funktion trykkes på knappen for at ændre indstilling.

Annullering af indstillede data

Tryk samtidigt på knapperne for at nulstille de indstillede kontedrammeringer.

Fortsæt herefter med at slukke ovnen manuelt, såfremt en tilberedning er i gang.

Anvendelse

Vejledende tilberedningstabel

Retter	Vægt(kg)	Funktion Rille		Temp.(°C)	Tid(minutter)
Lasagne	3 - 4	Over-/undervarme 1	220 - 2	30 45 - 50
Ovnbagt pasta	3 - 4	Over-/undervarme 1	220 - 2	30 45 - 50
Kalvesteg	2	Varmluft/Statisk ventileret 2	180	- 190 90	- 100
Svinekød	2	Varmluft/Statisk ventileret 2	180	- 190 70	- 80
Pølser	1,5	Ventileret grill 4	MAKS. 15
Roastbeef	1	Varmluft/Statisk ventileret 2	200	40 - 45
Stegt kanin	1,5	Varmluft		2 180	- 190 70	- 80
Kalkunfilet	3	Varmluft/Statisk ventileret 2	180	- 190	110 - 120
Nakkesteg	2 - 3	Varmluft/Statisk ventileret 2		180 - 190	170 - 180
Stegt kylling	1,2	Varmluft/Statisk ventileret 2		180 - 190	65 - 70
						1. side	2. side
Svinekoteletter	1,5	Ventileret grill 4	MAKS. 15	5
Ribben	1,5	Ventileret grill 4	MAKS. 10	10
Bacon	0,7	Grill		5 MAKS.	7 8
Svinefilet	1,5	Ventileret grill 4	MAKS. 10	5
Oksefilet	1	Grill		5 MAKS. 10	7
Lakseørred	1,2	Varmluft/Statisk ventileret 2		150 - 160	35 - 40
Havtaske	1,5	Varmluft/Statisk ventileret 2		160 60	- 65
Pighvar	1,5	Varmluft/Statisk ventileret 2		160 45	- 50
Pizza	1	Varmluft/Statisk ventileret 2	MAKS. 8 - 9
Brød	1	Varmluft		2 190	- 200 25 - 30
Focaccia	1	Varmluft/Statisk ventileret 2	180	- 190 20	- 25
Bundt kage	1	Varmluft		2 160	55 - 60
Marmeladetæerte	1	Varmluft		2 160	35 - 40
Ricotta-tæerte	1	Varmluft		2 160	- 170 55 - 60
Fyldte tortellini	1	Varmluft/Statisk ventileret 2	160	20 - 25
Sandkage	1,2	Varmluft		2 160	55 - 60
Profiteroles	1,2	Varmluft/Statisk ventileret 2		180 80	- 90
Sandkage	1	Varmluft		2 150	- 160 55 - 60
Riskage	1	Varmluft/Statisk ventileret 2	160	55 - 60
Briocher	0,6	Varmluft		2 160	30 - 35

Tiderne, som er angivet i tabellen, indeholder ikke forvarmningstid og er vejledende.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Brug ikke dampstråler til rengøring af apparatet.
• På ståldele eller dele, som er overfladebehandlet med metalfinish (f.eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller blegemiddel.
• Brug ikke rengøringsmidler, som ridser eller ætser (f.eks. produkter i pulverform, pletrensere eller metalsvampe) på delene i glas.
• Anvend ikke materialer, som er ru eller slibende, eller skarpe metalskrabere.
• Vask ikke aftagelige dele såsom kogepladens riste, brænderdækslerne og møtrikkerne i opvaskemaskinen.

Det anbefales at anvende rengøringsmidler, som er distribueret af fabrikanten.

Rengøring af overfladerne

For at vedligeholde overfladerne skal de rengøres regelmæssigt, hver gang de har været brugt, men først efter de er afkølet.

Anvend altid specifikke produkter uden slibeeffekt og klorholdige syrer.

Hæld produktet på en fugtig klud og tør overfladerne af, skyl omhyggeligt, og tør efter med en blød klud eller med en mikrofiberklud.

Det er vigtigt at undgå at bruge skuresvampe i stål eller skrabere, der ridser, for ikke at beskadige overfladerne.

Brug almindelige produkter, som ikke ridser, eventuelt med hjælp fra redskaber i træ eller plastic. Skyl grundigt, og tør efter med en blød klud eller med en mikrofiberklud.

Undgå at lade sukkerholdige madvarer (f. eks. marmelade) tørre inde i ovnen, da de kan ødelægge emaljen indvendigt i apparatet.

Efter rengøringen skal man omhyggeligt tørre apparatet af for at undgå dryp af vand og sæbe, der kan forhindre korrekt funktion og ødelægge det udseende.

4.1 Rengøring af kogepladen

Kogepladens riste

Tag ristene af og rengør dem med lunkent vand og et slibefrit rengøringsmiddel. Fjern alle skorper grundigt. Tør dem og sæt dem på plads igen på kogepladen.

Ristenes konstante kontakt med flammerne kan med tiden ændre emaljen i nærheden af områderne, som er udsat for varme. Det drejer sig om et naturligt fænomen, som ikke har nogen betydning for funktionen af denne del.

Brænderdæksler og møtrikker

Brænderdækslerne og møtrikkerne kan tages af for at lette rengøringen. Vask dem med varmt vand og et slibefrit rengøringsmiddel. Tag omhyggeligt alle fastbrændte rester af og vent på, at de er helt tørre. Sæt brænderdækslerne på igen, og sørg for, at de er placeret korrekt i deres lejer med de tilhørende møtrikker.

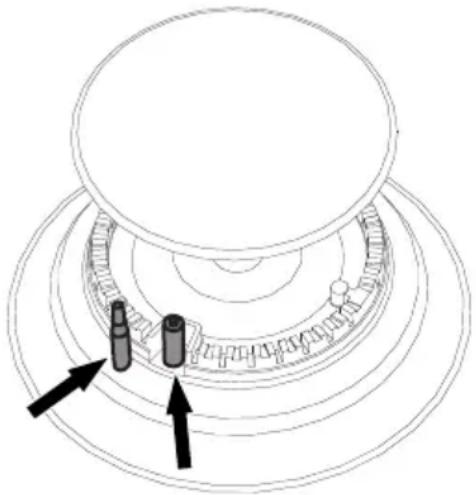

Tændrør og termoelementer

For at tændrørene og termoelementerne fungerer korrekt, skal de altid være ordentligt rengjorte. Kontrollér dem ofte, og rengør dem om nødvendigt med en fugtig klud. Eventuelle indtørrede rester skal fjernes med en tandstik i træ eller en nål.

Anvend ikke hårde produkter med alkohol eller produkter til rengøring af stål og glas til rengøring af knapperne, da de kan forårsage permanente skader.

Knapperne vaskes med en blød klud, fugtet med lunkent vand, og tørres grundigt. De kan aftages ved at trække dem ud af deres lejer.

4.2 Rengøring af ovnlågen

Afmontering af ovnlågen

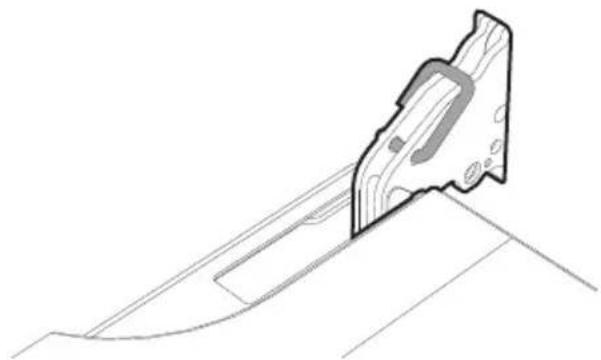

For at lette rengøringen anbefales det at fjerne ovnlågen og placere den på et viskestykke.

For at tage ovnlågen af, skal du gøre som følger:

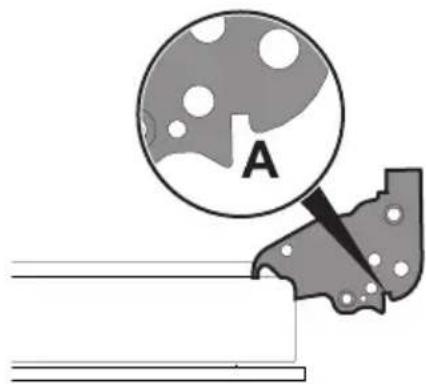

1. Åbn lågen helt og indsæt to små stifter i hullerne på hængslerne, som er angivet på figuren.

1. Hold på lågen på begge sider med begge hænder, løft den opad i en vinkel på ca. 30°, og træk den ud.

1. For genmontering af lågen indsættes hængslerne i de tilhørende åbninger på ovnen, mens man sikrer sig at lejerne A tilsluttes helt til åbningerne. Lågen sænkes nedad, og når den er på plads fjernes de små stifter fra hullerne i hængslerne.

Rengøring af ovnlågens ruder

Vi anbefaler, at ovnlågens ruder altid holdes rene. Brug sugende køkkenrulle. Hvis snavset på ruderne sidder godt fast, skal disse renses med en fugtig svamp og et almindeligt rengøringsmiddel.

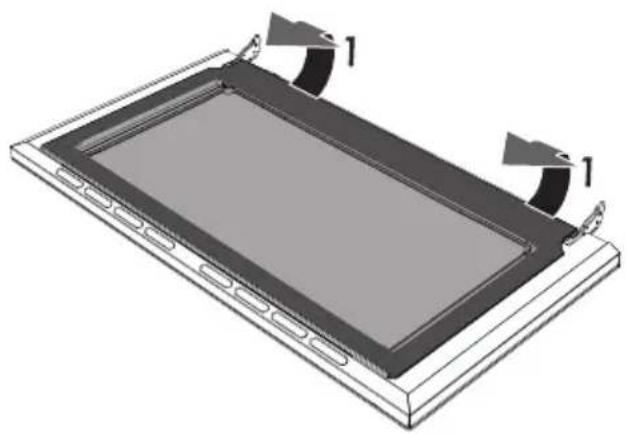

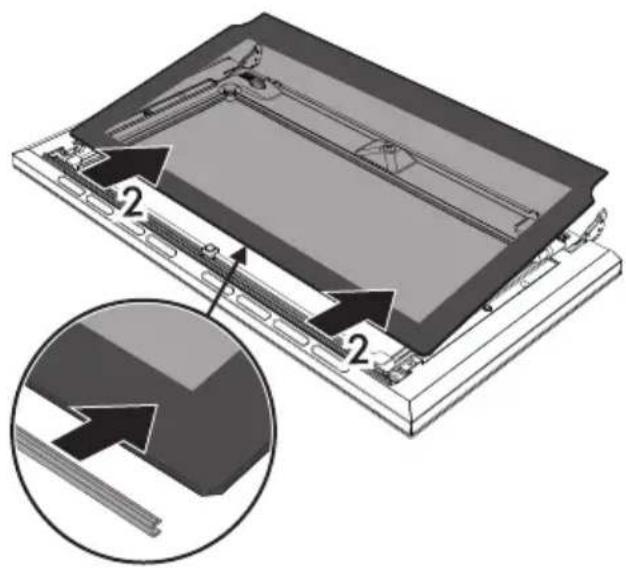

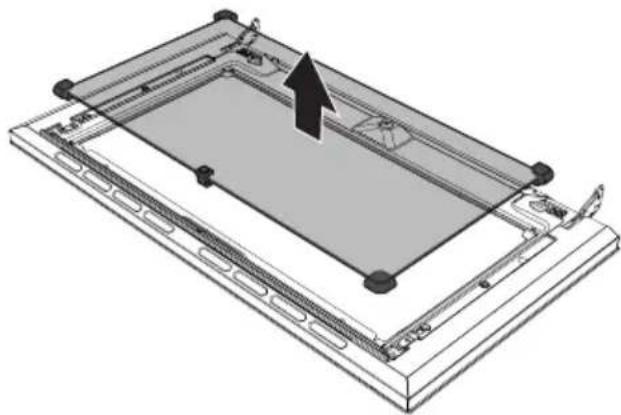

Afmontering af de indvendige ruder

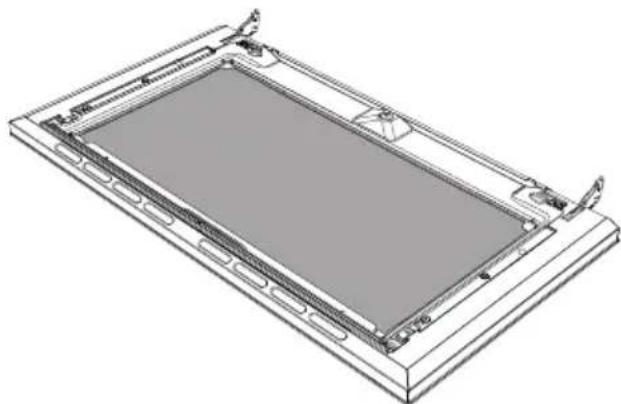

For at lette rengøringen kan man afmontere de indvendige ruder, der udgør lågen.

1. Luk døren op.
2. Placér låsekrogene i hullerne i hængslerne for at undgå, at lågen lukker ved et uheld.
3. Træk forsigtigt den indvendige rude opad på den bagerste del ved at følge bevægelsen, som er angivet med pilene (1).

1. Træk den indvendige rude af den forreste liste (2) for at fjerne den fra lågen.

1. Tag mellemruden af ved at løfte den opad.

1. Rengør den udvendige rude og de som blev afmonteret før. Brug sugende køkkenrulle. Hvis snavset på ruderne sidder godt fast, skal disse renses med en fugtig svamp og et neutralt rengøringsmiddel.

1. Efter endt rengøring indsættes mellemruden i det tilhørende leje i lågen.

2. For at sætte den indvendige rude på plads, skal man indsætte den øverste del i listen på lågen og påhæfte de 2 bagerste tapper i deres lejer ved hjælp af et let tryk.

4.3 Rengøring af ovnrummet

For at vedligeholde ovnrummet bør det rengøres jævnligt, efter det er afkølet.

Undgå at lade madrester tørre inde i ovnrummet, da det kan ødelægge emaljen.

Tag alle udtagelige dele ud før hver rengøring.

For at lette rengøringen anbefales det at afmontere:

• lägen
• støtterammerne til riste/bradepander
• tætningen

Hvis der bruges specialrengøringsmidler anbefaler vi, at ovnen først tændes på højeste temperatur i cirka 15-20 minutter, så eventuelle rester fjernes.

Regenering af de selvrensende paneler (katalysecyklus)

Regenereringen af de selvrensende paneler er en rengøringsmetode ved hjælp af opvarmning, som er egnet til at fjerne mindre fedtrester, som ikke er sukkerholdige.

1. Rens først bunden og den øvre del med en mikrofiberklud fugtet med vand og neutralt opvaskemiddel. Skyl godt efter.
2. Indstil en regenereringscyklus ved at vælge en ventileret funktion ved maksimal temperatur i en time.
3. Hvis panelerne er særligt snavsede skal man, efter regenereringsprocessen, afmontere dem og vaske dem med neutralt opvaskemiddel. Skyl dem godt og tør dem.
4. Genmonter panelerne og indstil en ventileret funktion på 180 °C i en time, således at de tørres godt.

Det anbefales at udføre regenereringsprocessen på de selvrensende paneler hver 15. dag.

Afmontering af de selvrensende paneler og af støtterammerne til riste/plader

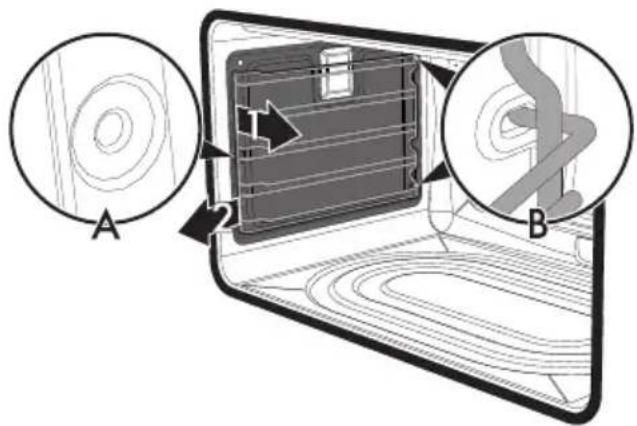

Afmonteringen af de selvrensende sidepaneler og af støtterammerne til riste/ bradepander gør det endnu lettere at rengøre sidevæggene.

- Træk rammen mod det indvendige af ovnen, så den kobles fra fæstningen A, og træk den derefter ud af lejerne bag på B. Det selvrensende sidepanel er fasthægtet til støtterammen til riste/bradepander.

Sørg for, at det selvrensende panel ikke river sig løs fra støtterammen til riste/ bradepander ved et uheld i forbindelse med afmonteringen for at undgå skader på overfladerne.

- Ved endt rengøring gentages de ovenfor beskrevne indgreb for genmontering af de selvrensende sidepaneler og støtterammerne til riste/bradepander.

Rengøring af den øverste del

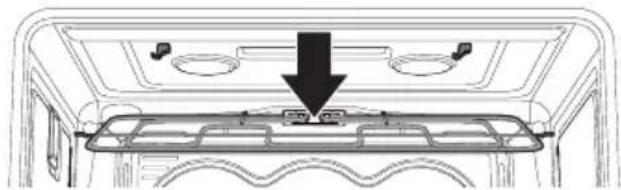

Ovnummet er forsynet med en vippemodstand, som gør det nemmere at rengøre den øverste del.

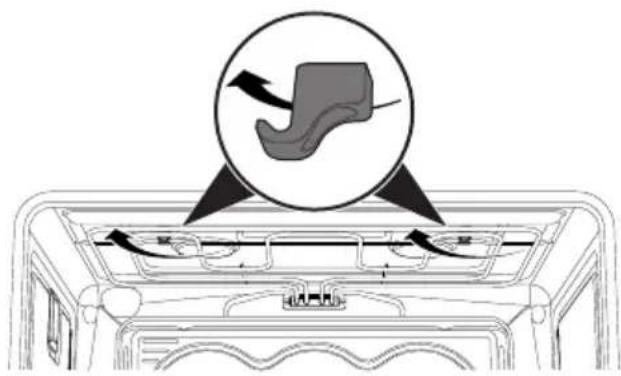

1. Løft den øverste modstand let og drej stoppene 90° for at frigøre modstanden.

1. Sænk modstanden forsigtigt indtil den standser.

Ukorrekt anvendelse Risiko for skader på apparatet

- Bøj ikke varmeelementet for meget under rengøringen.

1. Ved endt rengøring sættes modstanden på plads, og stoppene drejes for at hægte den på.

Vapor Clean er en hjælpeforanstaltning til rengøring, som letter afrensning af snavs. Takket være denne metode er det særlig nemt at rense ovnen indvendigt. De snavsede rester blødgøres af varmen og vanddampen, hvilket letter den efterfølgende afrensning.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Fjern madrester eller spildt mad fra tidligere tilberedninger inde i ovnen.
• Udfør kun indgreb for assisteret rengøring ved kold ovn.

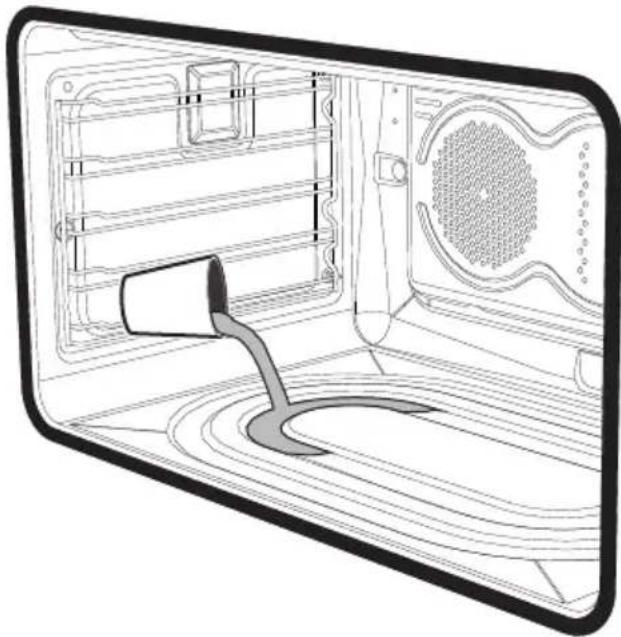

Indledende indgreb

Før start af Vapor Clean:

- Hæld ca. 40 cl vand på bradepanden. Sørg for, at det ikke løber ud over fordybningen.

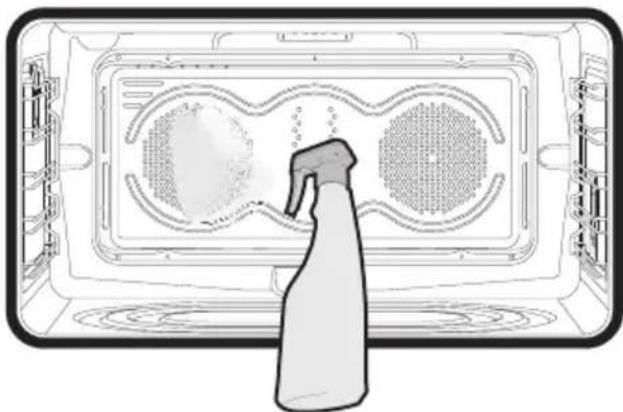

- Spray en opløsning af vand og opvaskemiddel med en forstøver indvendigt i ovnen. Ret strålen mod sidevæggene, opad, nedad og mod afskærmningen.

Det anbefales at udføre maksimalt 20 tryk.

Indstilling af Vapor Clean

1. Indstil en varighed på 18 minutter ved hjælp af uret med programmeringsenhed.

2. Drej funktionsknappen til symbolet og temperaturknappen til symbolet

Vapor Clean rengøringscyklussen starter nogle få sekunder efter det seneste tryk på prorammeringsenhedens knapper.

1. Ved afslutning af Vapor Clean rengøringscyklussen deaktiverer timeren ovnens varmeelementer, lydsignalet aktiveres, og tallene på programmeringsenhedens urskive blinker.

Afslutning af Vapor Clean rengøringscyklus

1. Åbn lågen og aftør det mindre genstridige snavs med en mikrofiberklud.
2. På mere genstridige skorper skal du bruge en slibefri svamp med messingtråde.
3. I tilfælde af fedtrester er det muligt at anvende særlige produkter til rengøring af ovne.
4. Fjern det overskydende vand fra ovnen.

For en bedre hygiejne, og for at undgå at madvarerne får en ubehagelig lugt, skal man udføre en tørring af ovnen ved hjælp af en ventilationsfunktion på 160 °C i ca. 10 minutter.

Det anbefales at bruge gummihandsker under disse indgreb.

For at lette den manuelle rengøring af de dele, som er mest vanskelige at nå, anbefales det at afmontere lågen.

Udskiftning af pæren til ovnlyset

Dele under elektrisk spænding Fare for dødeligt elektrisk stød

- Deaktivér apparatets strømforsyning.

Ovnen er forsynet med en lampe på 40 W.

1. Fjern alt tilbehør inde i ovnrummet.
2. Fjern støtterammerne til riste/ bradepander.

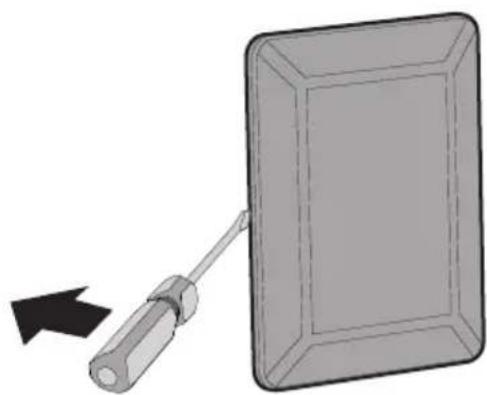

3. Fjern lampens låg ved hjælp af et værktøj (for eksempel en skruetrækker).

Sørg for ikke at ridse emaljen på ovnrummets væg.

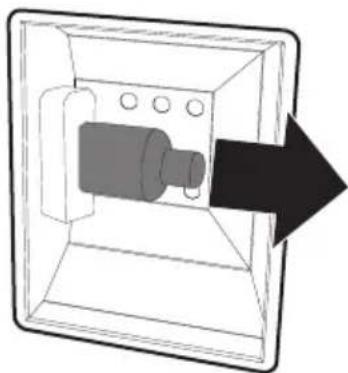

1. Træk pæren ud og fjern den.

Rør aldrig halogenpæren direkte med fingrene, men anvend isolerende beskyttelse.

1. Sæt en ny lampe i.

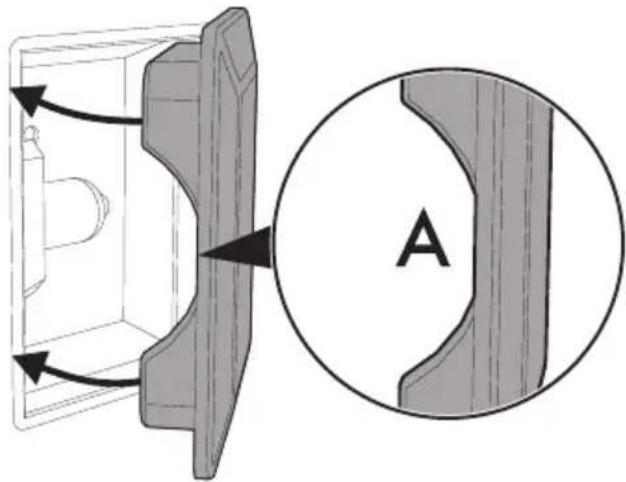

2. Genmontér dækslet. Lad formpresningen inde i ruden (A) vende ud mod lågen.

1. Tryk läget i bund, så det slutter helt tæt til fatningen.

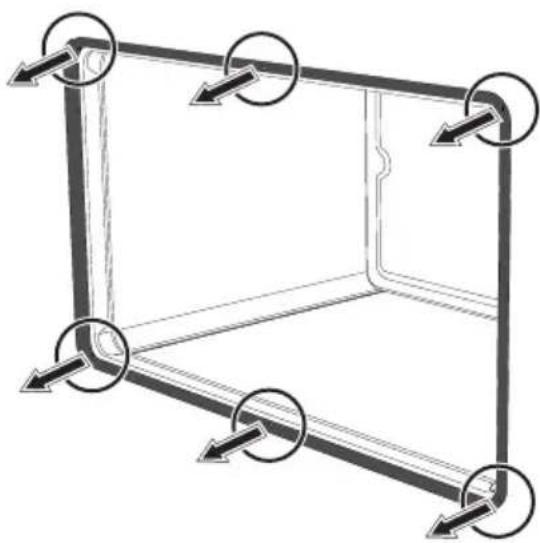

Afmontering og montering af tætningslisten

Afmontering af tætning:

- Frigør krogene i de 4 hjørner og i midten, og træk tætningslisten udad.

Montering of tætning:

- Hægt krogene på de 4 hjørner og i midten af tætningslisten.

Gode råd til vedligeholdelse af tætningen

Tætningen skal være blød og elastisk.

- For at holde tætningslisten ren bruges en svamp, som ikke ridser, og der vaskes med lunkent vand.

Hvad bør man gøre hvis...

Apparatet virker ikke:

- Afbryderen er defekt: Kontrollér i sikringsboksen og at afbryderen er i orden. - Fald i effekt: Kontrollér at apparatets kontrollamper virker.

Gasblusset tændes ikke:

- Fald i effekt eller fugt i tændrørene: Tænd gasblusset med en lighter eller en tændstik.

Ovnen varmer ikke op:

- Defekt sikring: kontrollér og udskift om nødvendigt kontakten. - Funktionsknappen er ikke indstillet: indstil funktionsknappen.

Alle de tilberedte retter i ovnrummet brænder på i løbet af kort tid:

• Defekt termostat: Kontakt det autoriserede servicecenter.

- En helt normal reaktion som skyldes temperaturforskellen: det påvirker ikke på nogen måde ovnens ydeevne.

Hvis problemet ikke er løst, eller hvis der er andre typer fejl, bør man kontakte det lokale kundeservicecenter.

5 Installation

5.1 Gastislutning

Gasudslip Fare for eksplosion

• Efter hvert indgreb skal det kontrolleres, at stramningsmomentet for gastislutningerne er på mellem 10 Nm og 15 Nm.
• Såfremt det kræves, skal man anvende en trykregulator i overensstemmelse med den gældende standard.
• Efter at have fuldført monteringen skal der kontrolleres for eventuelle lækager med en sæbeopløsning, og aldrig med en flamme.
• Anvendelse med bøjeligt rør skal udføres således, at længden af røret ikke overskrider 2 meters maksimal forlængelse for bøjelige stålrør og 1,5 meter for gummislanger.
• Rørene må ikke være i kontakt med bevægelige dele, og de må ikke være klemt.

Generelle informationer

Tilslutningen til gasnettet kan udføres ved hjælp af et ubrudt, fleksibelt stålrør under overholdelse af forskrifterne, som er fastlagt af de gældende standarder. Apparatet er testet til metangas G20 (2H) med et tryk på 20 mbar. Se kapitel "5.2 Tilpasning til forskellige gastyper" for forsyning med andre gastyper. Indgangssamlestykket for gassen er med ½" gevind til udendørsgas (ISO 228-1).

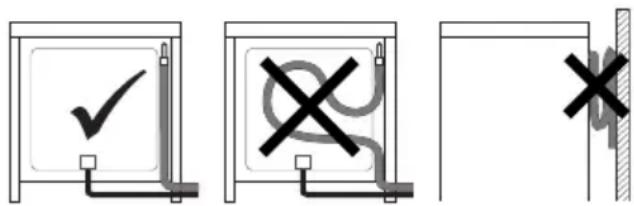

Tilslutning med gummislange

Kontrollér, at alle nedenstående betingelser er opfyldt:

• At slangen er fastgjort til slangeholderen med sikkerhedsspændbånd;
• at slangen på intet tidspunkt kommer i kontakt med varme flader (maks. 50 °C);
• at slangen ikke trækkes eller klemmes sammen og ikke er bøjet for meget, eller har indsnævringer;
• at slangen ikke kommer i kontakt med skarpe dele eller kanter;
• hvis slangen ikke er helt tæt, og hvis der slipper gas ud fra den, skal man ikke forsøge at reparere den, men udskifte den med en ny;
• kontrollér, at slangens udløbsdato, som er præget på den, ikke er overskredet.

Udfør tilslutningen til gasnettet ved hjælp af en gummislange, som er i overensstemmelse med egenskaberne, som er angivet i de gældende standarder, (kontrollér at koden for denne standard er præget på slangen).

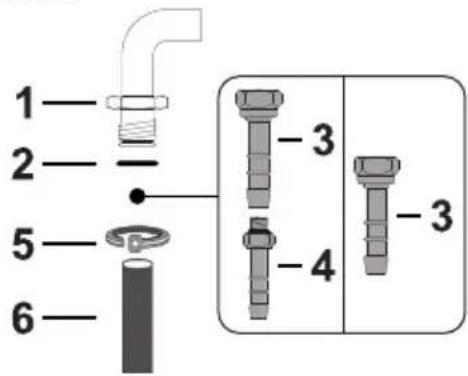

Skru omhyggeligt slangeholderen 3 på gastislutningen 1 (½" ISO 228-1 gevind) på apparatet med pakningen 2 imellem. Det er, afhængigt af diameteren på det anvendte gasrør, muligt også at skrue slangeholderen 4 på slangeholderen 3. Efter at have strammet slangeholderen skal man sætte gasrøret 6 på slangeholderen og fastgøre det med spændbåndet 5 i overensstemmelse med gældende standarder.

Tilslutning med gummislange i overensstemmelse med gældende standarder kan kun udføres, hvis slangen kan inspiceres i hele dens længde.

Slangens indvendige diameter skal være 8 mm ved flydende gas og 13 mm ved metangas og bygas.

Tilslutning med fleksibelt stålrør

Udfør tilslutningen til gasnettet ved hjælp af et fleksibelt stålrør, som er i overensstemmelse med egenskaberne, som er angivet i den gældende standard.

Skru omhyggeligt samlestykket 3 fast på apparatets gastislutning 1 og altid med den medfølgende pakning 2 imellem.

Tilslutning med bøjeligt stålrør med bajonetsamlestykke

Udfør tilslutningen til gasnettet ved hjælp af et bøjeligt stålrør med bajonetsamlestykke, som er i overensstemmelse med B.S. 669. Vikl isolerende materiale om gasrørets gevind 4 og påskru adapteren 3. Skru blokken på apparatets mobile samlestykke 1, og sæt den medfølgende pakning 2 imellem.

Tilslutning med fleksibelt stålrør med konisk samlestykke

Udfør tilslutningen til gasnettet ved hjælp af et fleksibelt stålrør, som er i overensstemmelse med egenskaberne, som er angivet i den gældende standard.

Skru omhyggeligt samlestykket 3 på gassamlestykket 1 (½" ISO 228-1 gevind) på apparatet med den medfølgende pakning 2 imellem. Påfør isolerende materiale om samlestykkets gevind 3, og skru derefter det bøjelige stålrør 4 på samlestykket 3.

Tilslutning til flydende gas

Anvend en trykregulator, og udfør tilslutningen til gasflasken under overholdelse af forskrifterne, som er fastsat af de gældende standarder.

Forsyningstrykket skal overholde værdierne, som er angivet i tabellen "Gastyper og brugslande".

Udluftning af lokaler

Apparatet må kun installeres i lokaler med permanent udluftning, som foreskrevet af de gældende standarder. I lokalet hvor apparatet er installeret, skal der kunne strømme så meget luft igennem, som er påkrævet for en almindelig gasforbrænding og for den nødvendige udluftning af samme lokale. Rillerne til luftindtag, som er beskyttede af riste, skal være korrekt dimensionerede ifølge de gældende standarder, og anbragt, så de ikke spærres heller ikke delvist.

Lokalet skal holdes tilstrækkeligt ventileret for at fjerne varmen og fugten, som produceres under tilberedning. Det anbefales særligt efter længere tids brug at åbne et vindue eller at hæve hastigheden på eventuelle ventilatorer.

Udledning af forbrændingsprodukter

Udledning af forbrændingsprodukter kan sikres ved hjælp af emhætter, som er sluttet til en sikker og effektiv skorsten med naturlig cirkulation, eller ved hjælp af tvungen udsugning. Et effektivt udsugningssystem kræver nøjagtig planlægning af en faglig kompetent specialist under overholdelse af placeringer og afstande angivet af de gældende standarder.

Efter endt indgreb skal installatøren udstede en konformitetserklæring.

1 Aftræk gennem en emhætte
2 Aftræk ved mangel på emhætte

A Aftræk i enkelt skorsten med naturlig cirkulation
B Aftræk i enkelt skorsten med elektroventilator
C Aftræk direkte til udvendige omgivelser med elektroventilator på væg eller rude
D Aftræk direkte til udvendige omgivelser på væg

Luft

Forbrændingsprodukter

Elektroventilator

5.2 Tilpasning til forskellige gastyper

Hvis der anvendes andre typer gas, skal man udskifte blussenes dyser og indstille minimumsflammen på gashanerne.

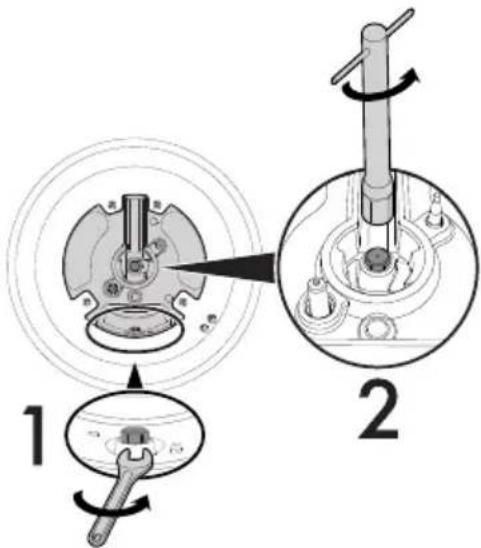

Udskiftning af dyser

1. Fjern ristene, og fjern alle møtrikkerne og brænderdækslerne for at få adgang til bluskopperne.
2. Udskift dyserne ved hjælp af en 7 mm nøgle ifølge den gas, der skal bruges (se Gastyper og brugslande).

1. Udvendig dyse

2. Indvendig dyse

3. Placér blussene korrekt i deres lejer.

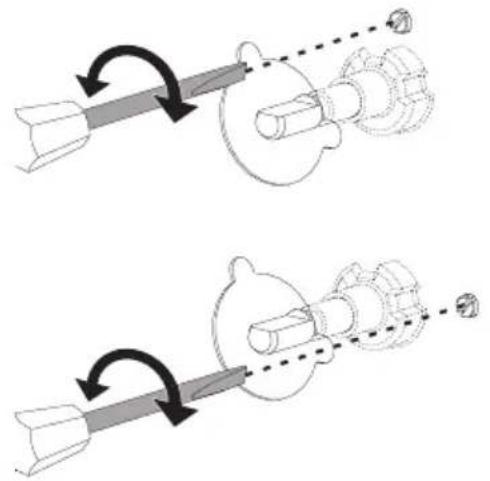

Minimummindstilling for metangas eller bygas

Tænd for blusset, og sæt det på minimum. Tag knappen af gashanen, og skru reguleringsskruen på siden af hanens stang (afhængigt af modellen), indtil der opnås en regelmæssig minimumsflamme.

Montér igen knappen, og kontrollér at blussets flamme er stabil. Drej hurtigt knappen på maks. og derefter på min.: Flammen må ikke gå ud. Gentag handlingen for alle gashanerne.

Efter tilpasning til en anden gastype end den fabriksindstillede skal gasindstillingsetiketten på apparatet udskiftes med den, som svarer til den nye gastype. Etiketten findes i konvolutten med dyserne (hvor de medfølger).

Smøring af gashanerne

Med tiden kan gashanerne blive sværere at dreje og sætte sig fast. Sørg for at rengøre dem indvendigt og udskifte deres smøringsfedt.

Gashanerne skal smøres af en specialiseret tekniker.

Installation

Gastyper og brugslande

Gastype

IT

GB- FR-

DE AT ES PT SE RU DK PL HU

1 Metangas G20

G20 20 mbar

●

●

●

●

●

●

●

●

●

●

G20/25 20/25 mbar

●

2 Metangas G20

G20 25 mbar

●

3 Metangas G25.1

G25.1 25 mbar

●

4 Metangas G25

G25 20 mbar

●

5 Metangas G2.350

G2.350 13 mbar

●

6 Flydende gas G30/31

G30/31 28/37 mbar

●

●

●

●

G30/31 30/37 mbar

●

●

G30/31 30/30 mbar

●

●

7 Flydende gas G30/31

G30/31 37 mbar

●

8 Flydende gas G30/31

G30/31 50 mbar

●

●

9 Bygas G110

G110 8 mbar

●

●

●

Det er muligt at identificere de tilgængelige gastyper på baggrund af installationslandet. Der henvises til indeksnummeret for identifikation i "Gastyper og brugslande" over de korrekte værdier.

Tabeller over egenskaber for blus og dyser

1 Metangas G20 AUX SR R DUAL ind. DUAL udv.
Nominel varmeeffekt (kW)	1.0 1.8	2.9 0.9 4.10
Dysediameter (1/100 mm)	72 97	115 70 150
Forkammer (præget på dysen)	(X) (Z)	(Y) (H1) (H3)
Reduceret effekt (W)	400 500	800 400	1200
2 Metangas G20 AUX SR R DUAL ind. DUAL udv.
Nominel varmeeffekt (kW)	1.1 1.8	2.9 0.9 4.10
Dysediameter (1/100 mm)	72 94	110 65 145
Forkammer (præget på dysen)	(X) (Z)	(H8)	(H1) (H3)
Reduceret effekt (W)	400 500	800 400	1200
3 Metangas G25.1	AUX SR R DUAL ind. DUAL udv.
Nominel varmeeffekt (kW)	1.1 1.8	3.0 0.9	4.0
Dysediameter (1/100 mm)	77 100	134 72 148
Forkammer (præget på dysen)	(F1) (Y)	(F3) (H1)	(F3)
Reduceret effekt (W)	400 500	800 400	1200
4 Metangas G25 AUX SR R DUAL ind. DUAL udv.
Nominel varmeeffekt (kW)	1.0 1.8	2.9 0.9	3.8
Dysediameter (1/100 mm)	77 100	134 72 165
Forkammer (præget på dysen)	(F1) (Y)	(F3)	(F1)	(H3)
Reduceret effekt (W)	400 500	800 400	1200
5 Metangas G2.350	AUX SR R DUAL ind. DUAL udv.
Nominel varmeeffekt (kW)	1.0	1.75	2.9 0.9	3.2
Dysediameter (1/100 mm)	94 120	165 91 180
Forkammer (præget på dysen)	(Z) (Y)	(F3) (Y)	(H4)
Reduceret effekt (W)	400 500	800 400	1200

6 Flydende gas G30/31 AUX SR R DUAL ind. DUAL udv.

Nominel varmeeffekt (kW)	1.0 1.8	3.0 0.9 3.8
Dysediameter (1/100 mm)	50 65	85 44 96
Forkammer (præget på dysen)	-	-	-		-
Reduceret effekt (W)	400 500	800 400	1300
Nominel effekt G30 (g/h)	73 131	218	65	276
Nominel effekt G31 (g/h)	71 129	214	64	271

7 Flydende gas G30/31 AUX SR R DUAL ind. DUAL udv.

Nominel varmeeffekt (kW)	1.1 1.9	3.0 0.8 3.9
Dysediameter (1/100 mm)	50 65	81 42 93
Forkammer (præget på dysen)	-	-	-		-
Reduceret effekt (W)	450 550	900 450	1500
Nominel effekt G30 (g/h)	80 138	218	58	284
Nominel effekt G31 (g/h)	79 136	214	57	279

8 Flydende gas G30/31 AUX SR R DUAL ind. DUAL udv.

Nominal varmeeffekt (kW)	1.0 1.8	3.0 1.0 3.9
Dysediameter (1/100 mm)	43 58	74 43 75
Forkammer (præget på dysen)	(H2)	(M) (Z)	(H2)	(S1)
Reduceret effekt (W)	400 500	1000	400 1500
Nominal effekt G30 (g/h)	73 131	218	73	284
Nominal effekt G31 (g/h)	71 129	214	71	279

9 Bygas G110 AUX SR R DUAL ind. DUAL udv.

Nominal varmeeffekt (kW)	1.0	1.75	2.8 1.0 3.2
Dysediameter (1/100 mm)	145 185 260 145		300
Forkammer (præget på dysen)	(/8)	(/2)	(/3) (0040)	(0190)
Reduceret effekt (W)	400 500 800 400		1000

Dyser, som ikke medfølger, kan fås hos de autoriserede servicecentre.

5.3 Placering

Tungt apparat Fare for kvæstelser ved knusning

- Placér apparatet i køkkenelementet med hjælp fra en anden person.

• Brug ikke lågen til at løfte og placere apparatet i køkkenelementet.
• Pres ikke for hårdt på den åbne läge.

Varmudslip under apparatets funktion Risiko for forbrændinger

- Finér, pålimede paneler eller beklædninger i plastik på tilstødende køkkenelementer skal være varmeresistente (mindst 90 °C).

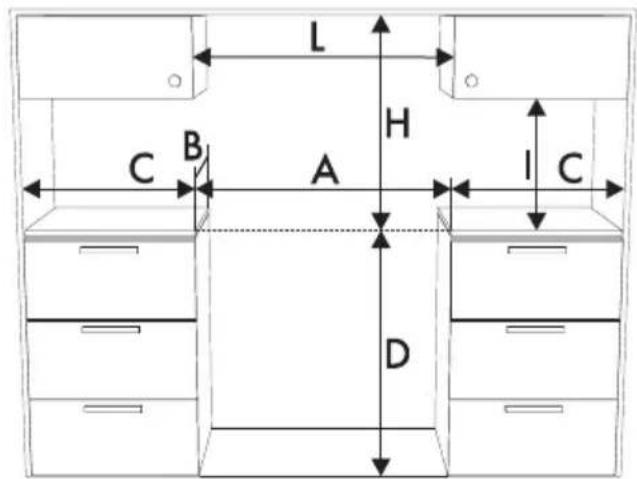

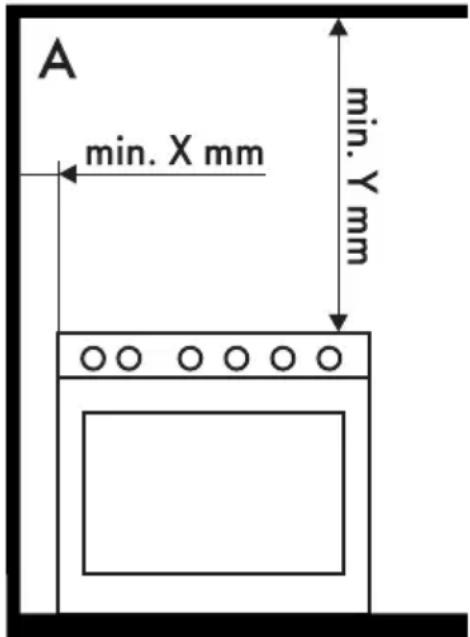

Apparatet kan anbringes ved vægge, hvoraf den ene er højere end køkkenbordet, med en minimum afstand på X mm fra apparatets side, som vist på figur "A" og "C", i henhold til installationsklasserne.

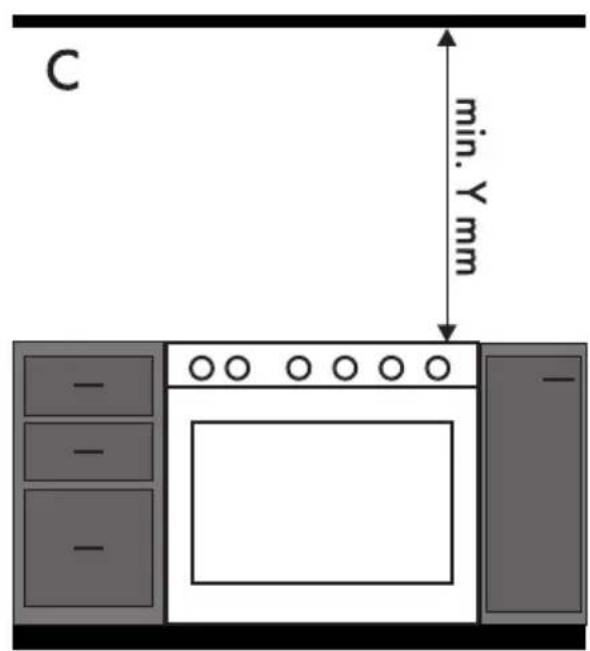

Udhæng placeret over køkkenbordet skal have en afstand fra apparatet, som minimum er lig med Y mm. Såfremt der installeres en emhætte over kogepladen, henvises til instruktionsmanualen for emhætten, for overholdelse af den korrekte afstand.

X 150 mm

Y 750 mm

Afhængigt af installationstypen tilhører dette apparat klasserne:

B - Klasse 2, underklasse 1 (Indbygget apparat)

C - Klasse 2, underklasse 1 (Indbygget apparat)

Apparatet skal installeres af en kvalificeret tekniker og ifølge de gældende standarder.

Apparatets mål

1 Minimumsafstand fra sidevæggene eller andre brændbare materialer.
^2 Minimumsbredde på kabinet (=A).

Dimensioner på apparatet

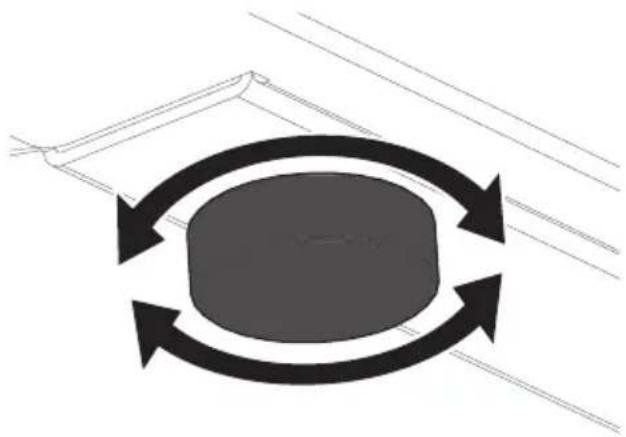

- Indsæt først de forreste fodstøtter og herefter de bagerste.

For at opnå stabilitet er det af største vigtighed, at apparatet er korrekt nivelleret på gulvet.

- Efter udførsel af gastislutningen og den elektriske tilslutning skal man på- eller afskrue fodstøtten, indtil apparatet er nivelleret og stabiliseret på gulvet.

Fastgørelse på mur med beslag

For at undgå at apparatet vælter, skal man installere stabiliseringsanordningerne.

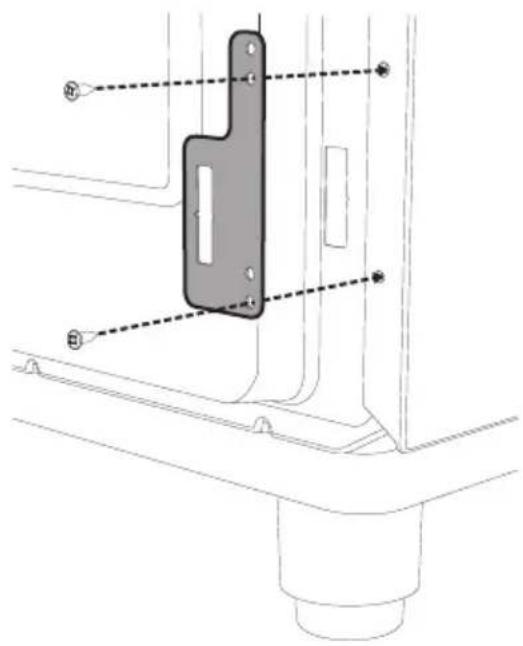

1. Skru fikseringspladen til væggen fast bag på apparatet.

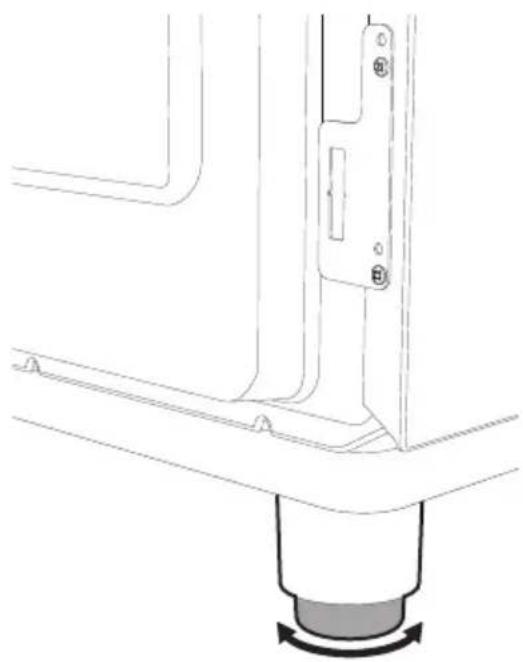

1. Justér højden på de 4 fodstøtter.

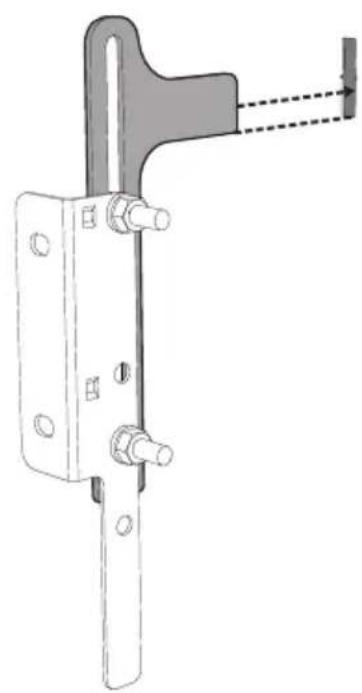

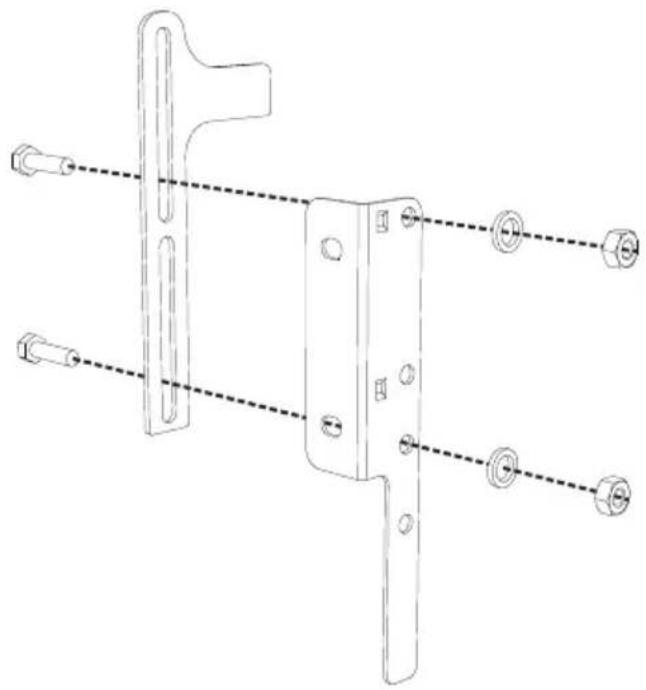

1. Montér fastgørelsesbeslaget.

1. Tilpas bunden på hængslet på fastgørelsesbeslaget med bunden af udskæringen på fikseringspladen til muren.

1. Tilpas bunden af fastgørelsesbeslaget helt til jorden, og stram skruerne for at fastgøre målene.

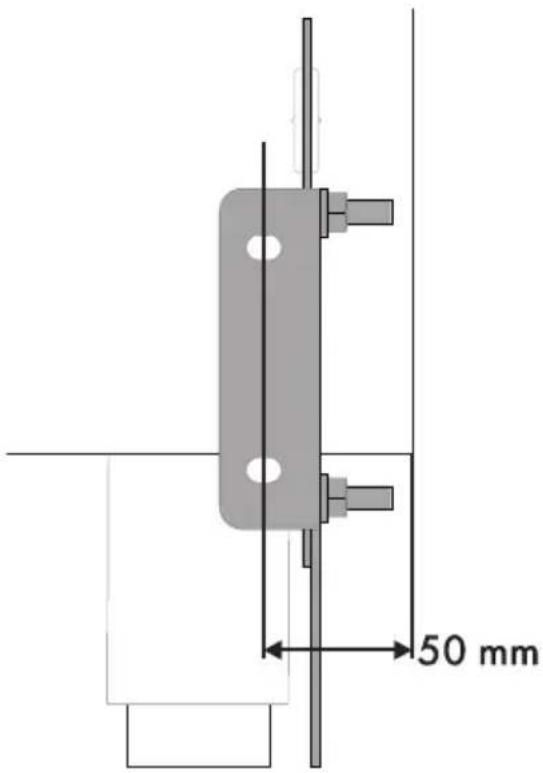

1. Tag højde for afstanden på 50 mm fra siden af apparatet til hullerne i beslaget.

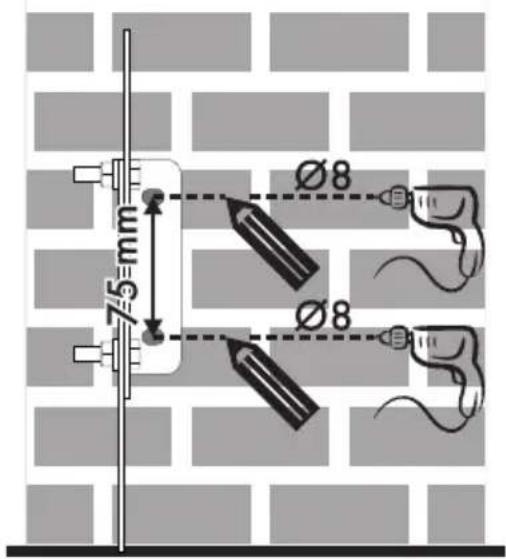

1. Skub beslaget på væggen og indtegn placeringen af hullerne, der skal udbores i muren.

1. Efter udførsel af hullerne i væggen, skal man bruge rawplugs med skruer for at fastgøre beslaget til muren.

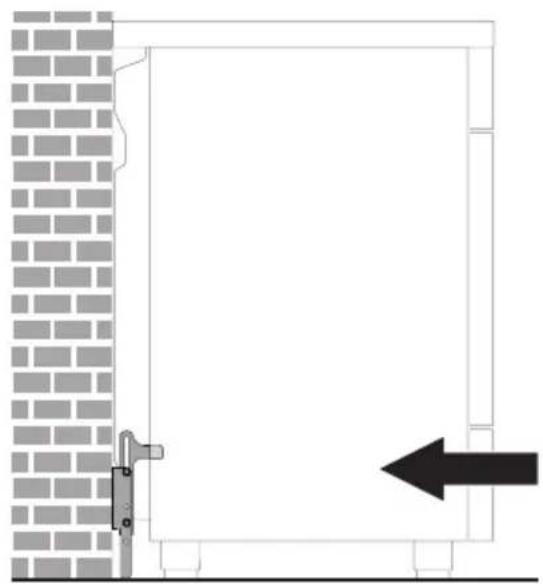

2. Skub komfuret mod væggen, og indsæt samtidigt beslaget i pladen, som er fastgjort bag på apparatet.

Fastgørelse på mur med kæden (hvor monteret)

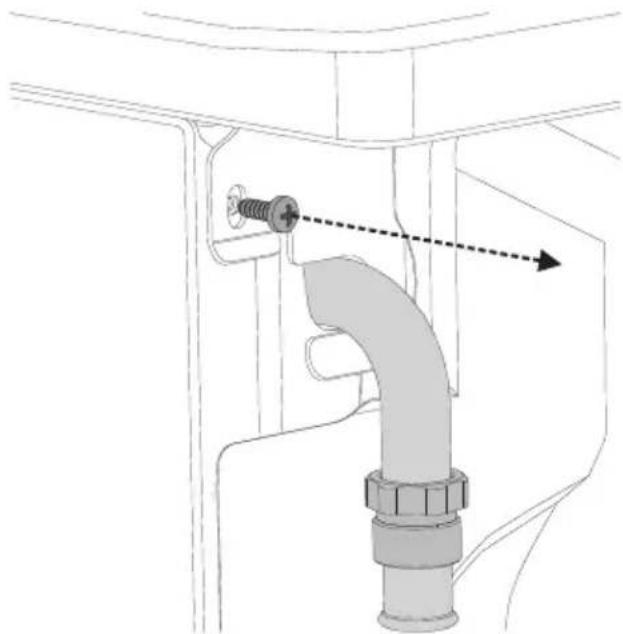

1. Afdrej skruen bag kogepladen i nærheden af gastislutningen.

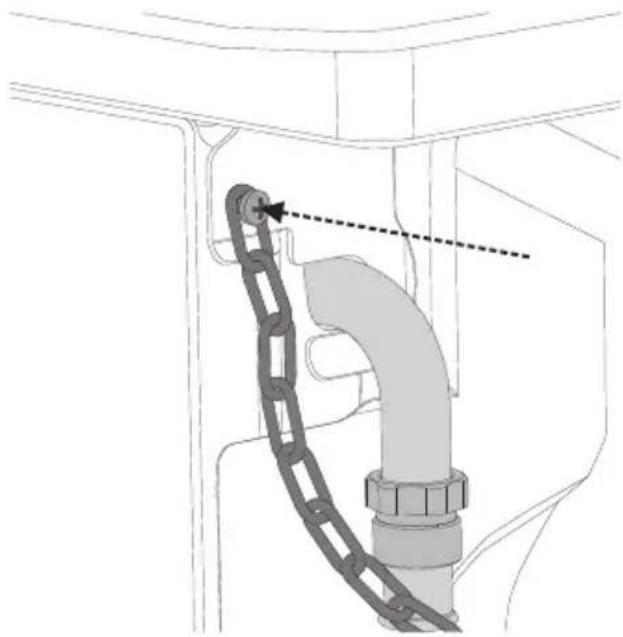

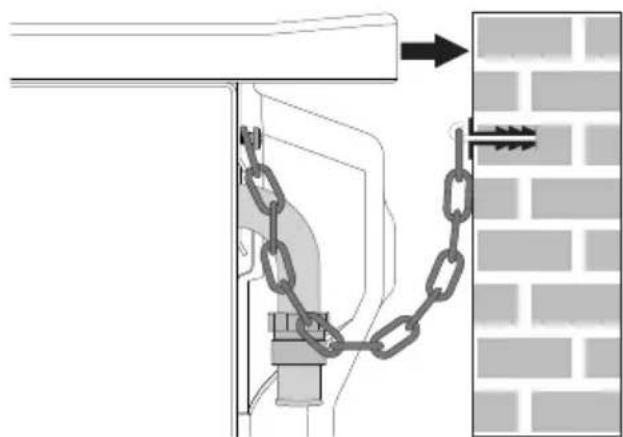

1. Hægt kæden på komfuret ved hjælp af skruen, som blev fjernet lige før.

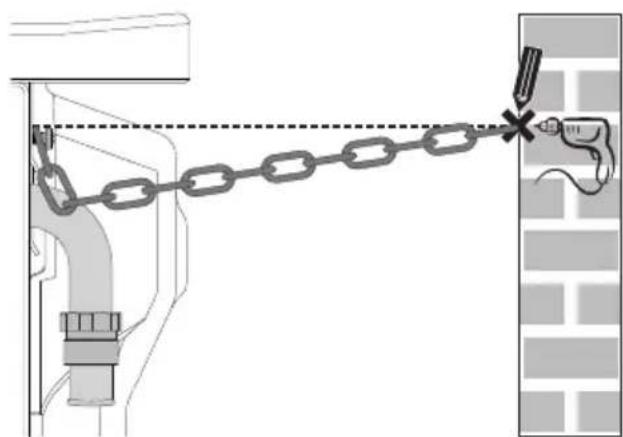

1. Forlæng den horisontalt, så den anden ende af kæden berører væggen.

2. Afmærk det sted på væggen, hvor hullet skal bores.

1. Bor hullet ud, og indsæt en støtteklods.

1. Fastgør kæden, og skub apparatet mod væggen.

Længden på kæden skal være så kort som muligt for at undgå, at apparatet kan vælte fremad og diagonalt, og for at undgå at det flytter sig til siden.

Montering af kantlisten

Den medfølgende kantliste er en integreret del af produktet. Det er nødvendigt at fastgøre den til apparatet inden det installeres.

Kantlisten skal altid placeres og fastgøres korrekt på apparatet.

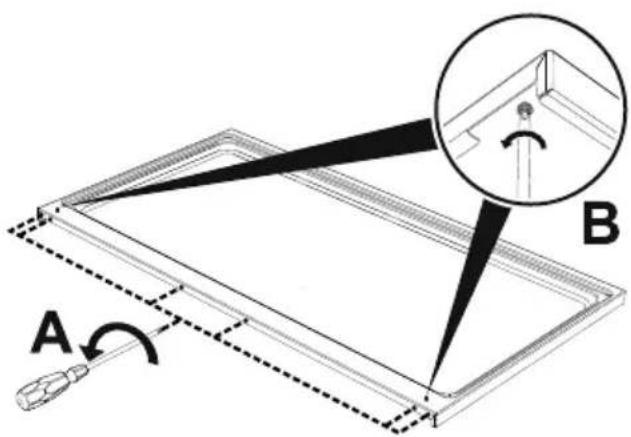

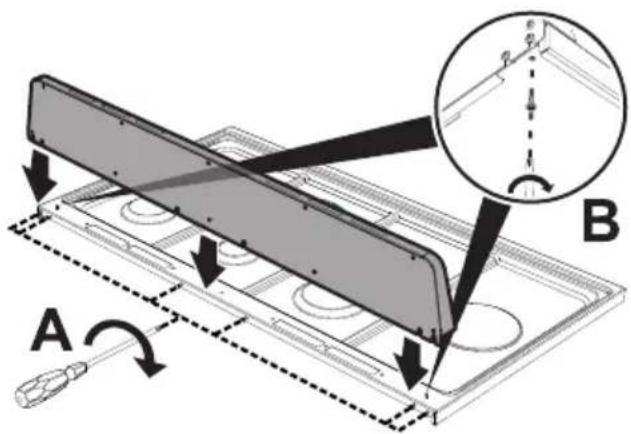

1. Løsn de 6 skruer som er placeret bag på pladen (A), og skru de 2 skruer (B), som sidder på siden af kantlisten, ud.

1. Placer kantlisten over pladen. Få de 6 nederste huller på kantlisten til at flugte med de 6 tidligere løsnede skruer bag på pladen.
2. Stram de 6 skruer (A) bag på kogepladen og skru de 2 skruer (B) neden under stellet i for at fastgøre kantlisten.

Den medfølgende sokkel er en integreret del af produktet. Det er nødvendigt at fastgøre den til apparatet inden det installeres.

Soklen skal altid placeres og fastgøres korrekt på apparatet.

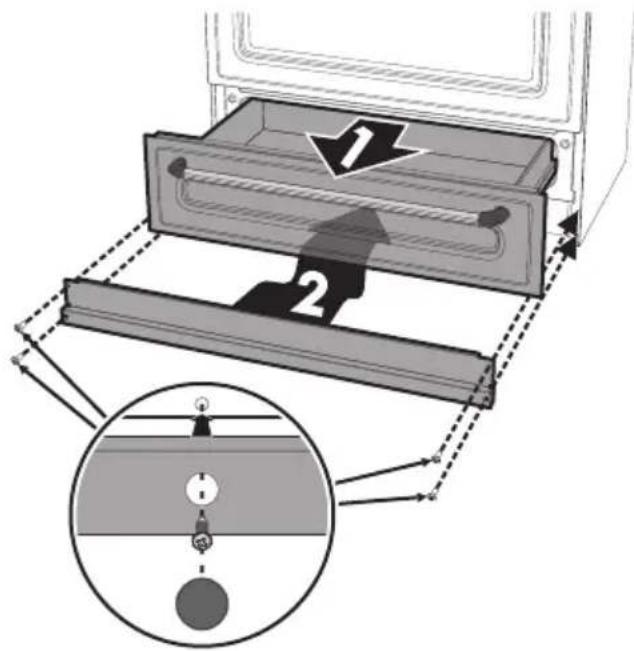

1. Placér soklen nedenunder den forreste del af apparatet.

1. Placér soklen nedenunder den forreste del af apparatet.
2. Skru de fire skruer i siden i for at fastgøre soklen til apparatet.
3. Dæk soklens huller med de medfølgende propper.

5.4 Elektrisk tilslutning

Elektrisk spænding Fare for dødeligt elektrisk stød

• Den elektriske tilslutning skal udføres af en kvalificeret tekniker.
• Man skal bære personligt beskyttelsesudstyr.
• Det er et krav at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.
• Deaktivér hovedstrømforsyningen.
• Træk aldrig i kablet for at hive stikket ud.
• Anvend kun kabler, der er varmeresistente op til mindst 90 °C.
• Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,5-2 Nm.

Generelle informationer

Kontrollér, at egenskaberne på det elektriske net passer til de data, der er angivet på skiltet.

Identifikationsskiltet med tekniske data, serienummeret og mærkningen er synligt placeret på apparatet.

Skiltet må aldrig fjernes.

Udfør jordforbindelsen med et kabel, som er mindst 20 mm længere end de andre.

Apparatet kan fungere på følgende måder:

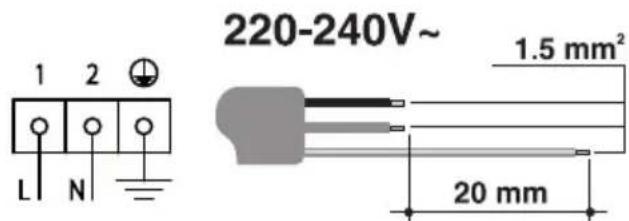

- 220-240 V 1N\~

Et trepolet kabel på 3 x 1,5 mm².

De angivne værdier refererer til tværsnittet på den indvendige ledning.

Strømforsyningskablerne er dimensioneret, så de tager højde for samtidighedsfaktoren (i overensstemmelse med EN 60335-2-6 standarden).

Fast tilslutning

Udstyr forsyningslinjen med en flerpolet afbryder, med en kontaktafstand ved åbning på mindst 3 mm, i overensstemmelse med installationsbestemmelserne.

Afbryderen skal være placeret på et lettilgængeligt sted og i nærheden af apparatet.

Undgå brug af stikomformere, adaptere eller stikdåser, da disse kan forårsage overophedning, og anordningerne kan smelte.

• Stikket skal være tilgængeligt efter installationen. Undgå at bukke eller indeklemme tilslutningskablet til det elektriske net.
• Apparatet skal installeres ifølge installationsskemaerne.
• Forsøg ikke at afdreje eller forcere samlestykkets gevindskårne bøjning. Man risikerer at beskadige denne del af apparatet, hvilket kan medføre et bortfald af producentens garanti.
• Brug vand og sæbe på alle forbindelser for at kontrollere for udslip af gas. Brug IKKE åben ild til at identificere eventuelle udslip.
• Tænd alle blussene enkeltvis og samtidigt for at sikre at gasventilen, brænderen og tændingen fungerer korrekt.
• Drej blussenes knapper til positionen for minimum flamme og observer flammens stabilitet for hver brænder, enkeltvist og alle sammen på en gang.
• Såfremt apparatet ikke fungerer korrekt efter udførsel af alle kontrollerne, skal du henvende dig til dit lokale og autoriserede servicecenter.
• Når apparatet er installeret korrekt, beder vi dig venligst instruere brugeren i den korrekte anvendelsesmetode.
