BRUGSANVISNING SIM1643D SMEG

1.1 Generelle sikkerhedsanvisninger 36
1.2 Apparatets formål 40
1.6 Bortskaffelse 41
1.7 Sådan læser du brugermanualen 42

2 Beskrivelse 43

2.1 Generel beskrivelse 43
2.2 Betjeningspanel 44

3 Anvendelse 46

3.1 Bemærkninger 46
3.2 Indledende indgreb 47
3.3 Brug af kogepladen 47
3.4 Særlige funktioner 54
3.5 Yderligere funktioner 55
3.6 Fejlmeddelelser 58

4.1 Bemærkninger 59
4.2 Rengøring af overfladerne 59
4.3 Almindelig ugentlig rengøring 59
4.4 Pletter fra mad eller rester 59
4.5 Hvad bør man gøre hvis... 60

5 Installation 61

5.1 Elektrisk tilslutning 61
5.2 Til installatøren 62
5.3 Menu til strømstyring (kun til installatøren) 62
5.4 Sikkerhedsindikationer 63
5.5 Udskæring i køkkenbordet 63
5.6 Indbygget 65

OVERSÄTTELSE AF DEN ORIGINALE BRUGSANVISNING

Vi anbefaler, at du nøje læser denne vejledning, som angiver alle anvisninger til at holde det købte apparat i perfekt funktionsmæssig og æstetisk stand.

For yderligere informationer om produktet: www.smeg.com

1 Bemærkninger

1.1 Generelle sikkerhedsanvisninger

Skader på personer

• Dette apparat og dets tilgængelige dele bliver meget varme under brugen.
• Rør ikke ved varmeelementerne under brugen.
• Forsøg aldrig at slukke en flamme/ild med vand: Sluk apparatet, og dæk flammen med et låg eller brandhæmmende tæppe.
• Brugen af dette apparat er tilladt for børn fra 8 år og for personer med nedsat fysisk, sensorisk eller mental kapacitet eller med manglende erfaring eller kendskab, så længe de overvåges eller instrueres af voksne personer, som er ansvarlige for deres sikkerhed.
• Børn må ikke lege med apparatet.

• Hold børn på under 8 år på afstand, hvis de ikke er konstant overvägede.

• Lad ikke børn under 8 år nærme sig apparatet, mens det er i funktion.

• Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
• Vær yderst opmærksom på den hurtige opvarmning af kogezonerne. Undgå at opvarme gryder uden indhold: Fare for overophedning.
• Fedt og olie kan selvantænde hvis det overophedes. Efterlad ikke komfuret under tilberedning af madvarer som indeholder olie eller fedt. Hvis olier eller fedt selvantændes, må ilden aldrig slukkes med vand. Læg låg på gryden og sluk for den berørte kogezone.
• Brandfare: Brug ikke Booster og Double Booster-funktionerne til at opvarme fedt- eller olieholdige fødevarer.

• Tilberedningsprocessen skal altid overvåges. En tilberedningsproces med kort varighed skal overvåges konstant.

• Under brugen må man ikke lægge metalgenstande, såsom køkkengrej eller bestik på kogepladens overflade, da de kan overophede.

• Indsæt ikke spidse metalgenstande (bestik eller værktøj) i åbningerne.
• Undgå at anvende eller opbevare brandfarligt materiale i nærheden af apparatet eller lige under kogepladen.
• BRUG IKKE AEROSOLER I NÄRHEDEN AF APPARATET, MENS DET ER I FUNKTION.
• Sluk apparatet efter brugen.
  • DER MÅ IKKE FORETAGES ÄNDRINGER PÅ APPARATET.
• Før ethvert indgreb på apparatet (installation, vedligeholdelse, placering eller flytning), skal man altid bære personligt sikkerhedsudstyr.

• Før ethvert indgreb på apparatet skal man deaktivere den elektriske hovedforsyning.

• Installation og serviceindgreb skal udføres af kvalificeret personale under overholdelse af de gældende standarder.

• Forsøg aldrig at reparere apparatet selv eller uden indgreb fra en kvalificeret tekniker.
• Såfremt det elektriske forsyningskabel er beskadiget, skal man øjeblikkeligt kontakte det tekniske servicecenter, som vil sørge for at udskifte det.

Skader på apparatet

• På dele i glas må ikke anvendes skurepulver eller ætsende rengøringsmidler (f. eks. pulverprodukter, pletfjernere eller stålsvampe).
• Anvend eventuelt køkkenredskaber i træ eller plastik.
• Sæt dig ikke på apparatet.
• Anvend ikke kogepladen som støtteflade.
• Bloker ikke åbningerne, ventilations- og udluftningsspalterne.
• Brug ikke dampstråler til rengøring af apparatet.

• Efterlad ikke apparatet uden opsyn under tilberedninger som kan frigive fedt og olie, der kan antænde, hvis det overophedes. Vær yderst forsigtig.

• Brandfare: Opbevar ikke genstande på kogepladen.

• BRUG UNDER INGEN OMSTÆNDIGHEDER APPARATET TIL OPVARMNING AF OMGIVELSERNE.
• Gryderne og panderne eller bestikket skal være anbragt inden for kogepladens omkreds.
• Alle gryder og pander skal have en flad og regelmæssig bund.
• I tilfælde af spild hvis indholdet er kogt over, skal den overskydende væske fjernes fra kogepladen.
• Spild ikke syreholdige stoffer, såsom citronsaft eller eddike på kogepladen.
• Undgår at spilde sukker eller søde blandinger på kogepladen under tilberedningen.
• Læg ikke materialer eller substanser, der kan smelte eller antænde (papir, plastik eller sølvpapir) på kogepladen under tilberedningen.
• Sæt gryderne direkte på den glaskeramiske kogeplade.

• Anbring ikke tomme gryder og pander på de tændte kogezoner.

• Anvend ikke materialer, som er ru eller slibende, eller skarpe metalskrabere.

• På ståldele eller dele, som er overfladebehandlet med metalfinish (f. eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller blegemiddel.

Installation

• DETTE APPARAT MÅ IKKE INSTALLERES PÅ BÅDE ELLER I CAMPINGVOGNE.
- Placér apparatet i køkkenelementet med hjælp fra en anden person.
- Kontrollér, at køkkenelementets materiale er varmeresistent.
- Kontrollér, at køkkenelementet råder over de påkrævede åbninger.
- For at undgå evt. overophedning må apparatet ikke installeres bag en dekorativ läge eller et panel.
- Den elektriske tilslutning skal udføres af en kvalificeret tekniker.
- Det er et krav, at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.

• Anvend kun kabler, der er varmeresistente op til mindst 90 °C.
• Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,5-2 Nm.
• Installation og eventuel udskiftning af det elektriske tilslutningskabel må udelukkende udføres af teknisk kvalificeret personale.

For dette apparat

• I tilfælde af revner eller sprækker, eller hvis den glaskeramiske overflade går i stykker, skal apparatet omgående slukkes. Afbryd strømforsyningen, og kontakt det tekniske servicecenter.
• Undgå at hårde og tunge genstande falder ned og slår kogefladen i stykker.
• Anvend ikke kogepladen, hvis en eventuel ovn installeret under denne er i gang med pyrolyseprocessen.

• Undgå at berøre eller rengøre kogepladens overflade under drift eller när kontrollamperne for restvarme er tændte.

• Aktiver låsning af betjeningsknapperne, hvis der er børn eller husdyr i hjemmet, der er si stand til at nå kogepladen.

• Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Rør ikke kogepladens overflade.
• Sluk for pladerne efter brugen. Man bør aldrig kun henholde sig til sensoren for identifikation af gryder.
• Vær yderst opmærksom på børn, da de har svært ved at se indikationen af restvarme. Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Undgå at børn kommer i kontakt med dem.
• Den glaskeramiske kogeplade er meget modstandsdygtig. Man bør dog undgå at hårde, solide genstande falder ned på overfladen, da de kan ødelægge den, hvis de er spidse.
• Den glaskeramiske overflade må ikke bruges som støtteflade.

• Hvis der er spildt væske på låget, skal den fjernes inden det åbnes.

• Inden låget lukkes, skal man lade kogepladen afkøle.

• Bærere af pacemakere eller andre lignende anordninger skal sikre sig at funktionaliteten i dette udstyr ikke skades af induktionsfeltet, hvis gammafrekvens ligger mellem 20 og 50 kHz.
• Den elektromagnetiske induktionskogeplade tilhører Gruppe 2 og Klasse B (EN 55011) i overensstemmelse med bestemmelserne vedrørende elektromagnetisk kompatibilitet.

1.2 Apparatets formål

• Dette apparat er beregnet til tilberedning af fødevarer i hjemmet. Enhver anden anvendelse er ukorrekt.
• Apparatet er ikke udviklet til funktion med eksterne timere eller med fjernbetjeningssystemer.

1.3 Producentens ansvar

• Fabrikanten fraskriver sig ethvert ansvar for skader på personer eller ejendom, som skyldes:
• en anden anvendelse af apparatet end den foreskrevne;
• manglende overholdelse af forskrifterne i brugermanualen;
• manipulering, også af en enkelt del af apparatet;
• anvendelse af uoriginale reservedele.

1.4 Identifikationsskilt

Identifikationsskiltet indeholder de tekniske data, serienummeret og mærkningen. Identifikationsskiltet må aldrig fjernes.

1.5 Denne brugermanual

Denne brugermanual udgør en integreret del af apparatet og skal opbevares i hel stand på et lettilgængeligt sted for brugeren under hele apparatets levetid.

- Læs denne manual grundigt, inden du bruger apparatet.

Bemærkninger

1.6 Bortskaffelse

Dette apparat, som er i overensstemmelse med det europæiske WEEE-direktiv (2012/19/EU), skal bortskaffes separat fra andet affald i slutningen af dets livscyklus. Dette apparat indeholder ikke stoffer i en sådan mængde, at de betragtes som sundheds- og miljøskadelige ifølge gældende europæiske direktiver. For bortskaffelse af apparatet:

Elektrisk spænding Fare for dødeligt elektrisk stød

• Deaktiver hovedstrømforsyningen.
• Fjern strømforsyningskablet fra det elektriske anlæg.

- Bring efter endt brug apparatet til en genbrugsplads, som er specialiseret i sortering af elektrisk og elektronisk affald, eller tilbagelever det til forhandleren, hvor det er købt, ved køb af et nyt tilsvarende apparat.

Det præciseres, at der til emballagen anvendes materialer, som ikke forurener, og som kan genanvendes.

- Bring emballagematerialerne til en genbrugsplads.

Plastikemballage Fare for kvælning

• Efterlad ikke emballagen eller dele af den uden opsyn.
• Lad ikke børn bruge emballagens plastikposer til leg.

1.7 Sådan læser du brugermanualen

Denne brugermanual anvender de følgende læsekonventioner:

Bemærkninger

Generelle informationer om denne brugermanual, om sikkerheden og om den endelige bortskaffelse.

Beskrivelse

Beskrivelse af apparatet og tilbehøret.

Anvendelse

Informationer om korrekt rengøring og vedligeholdelse af apparatet.

Installation

Informationer til den kvalificerede tekniker: Installation, idriftsættelse og tilslutning.

Sikkerhedsanvisninger

Information

Forslag

1. Rækkefølge for instruktioner til brugen.

- Enkelt brugsinstruktion.

2 Beskrivelse

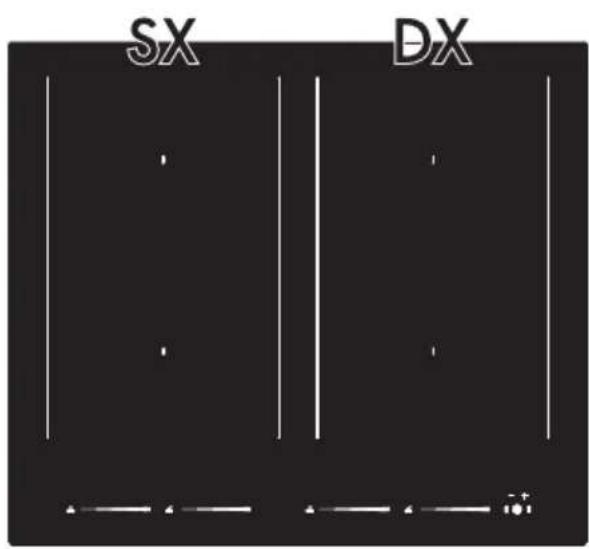

2.1 Generel beskrivelse

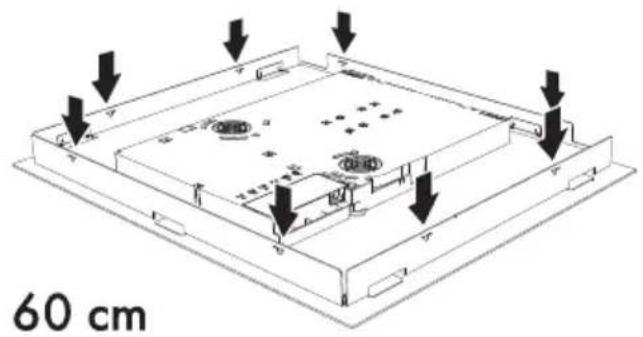

SX DX

60 cm

$$ \mathbf {S X} = \text { Venstre kogezoner } $$

$$ \mathbf {C N T} = \text { Centrale kogezoner } $$

$$ \mathbf {D X} = \text { Højre kogezoner } $$

Tabel over maksimalt absorberet strøm (udtrykt i watt)

	MålH x L (mm)	Niveau 9 Booster Double Booster
Enkelt zone 180 x 240 2100 W 2500 W 3000 W
Multizone 360 x 240 3000 W 3700 W -

* effekterne er vejledende og kan variere afhængigt af det anvendte køkkengrej eller de indstillede værdier.

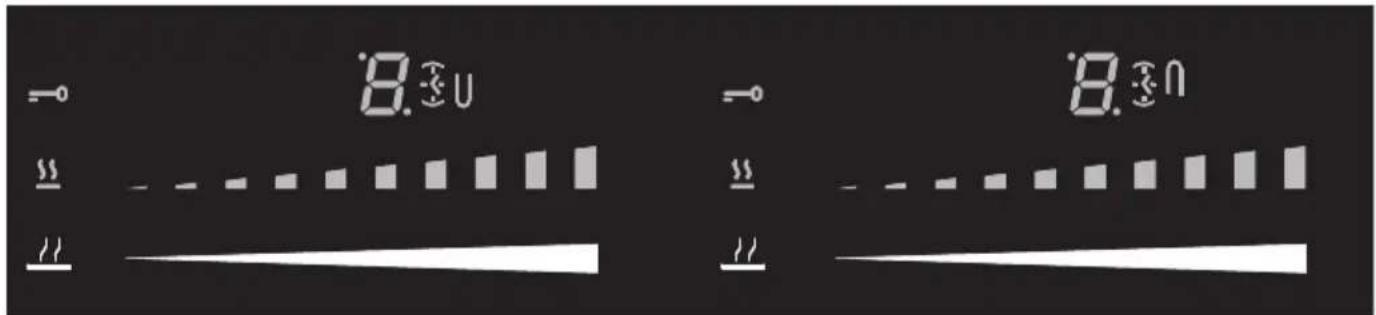

2.2 Betjeningspanel

Kogezoner

8.3U 8.3N

Liste over knapper

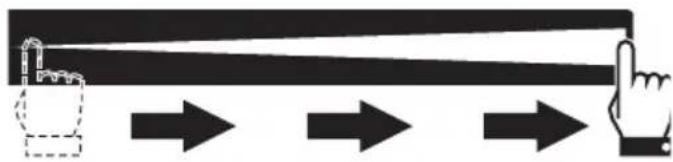

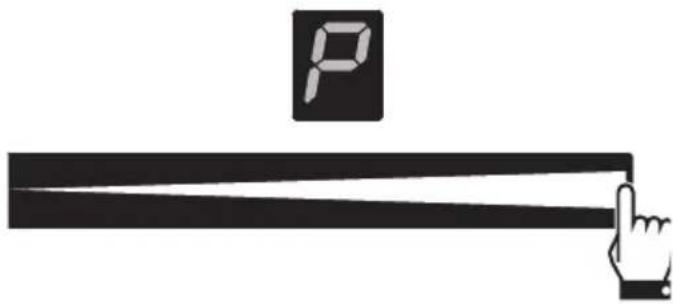

Skydebjælke: ∅ger eller mindsker effektniveauet for en kogezone.

Grafisk bjælke og numerisk ikon: Angiver effektniveauet, som er valgt for en kogezone.

Ikonet Warming-funktion: Angiver, at holde varm-funktionen er aktiv.

Nøgleikon: Angiver, at knapperne er låst.

Urikon: Angiver timerindstillingen for en kogezone.

/ Koner for Multizone- funktioner: Angiver, at multizone-funktion er aktiv.

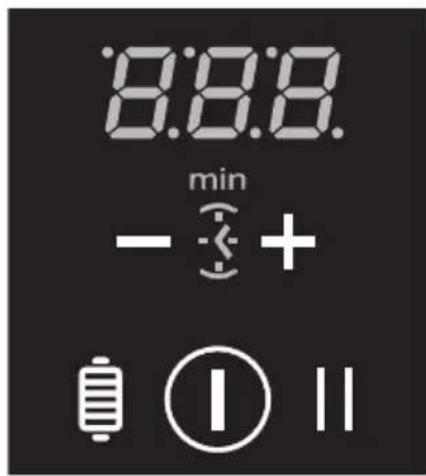

Området med de primære betjeningselementer

8:8:8. min - + Battery ① II

Knappen On/Off: Tænder eller slukker kogepladen.

Knappen Pause: Afbryder midlertidigt apparatets funktioner.

/ knap, som øger eller mindsker en værdi.

Ikoner for timer med minuttæller

8:8:8.

Timerdisplay.

Fordele ved tilberedning med induktion

Apparatet er udstyret med en induktionsgenerator for hver kogezone. Hver generator under den glaskeramiske kogeplade danner et elektromagnetisk felt, som inducerer en varmestrøm på grydens bund. Varmen udsendes ikke længere på induktionskogezonen, men dannes direkte inde i gryden eller panden af induktionsstrømmene.

• Energibesparelse takket være den direkte overførsel af energi til gryden (det er nødvendigt at anvende magnetiserende køkkengrej), i forhold til traditionel elektrisk tilberedning.
• Højere sikkerhed takket være overførslen af energi, som kun sker til gryden som er placeret på kogepladen.
• ∅get ydelse ved energioverførsel fra induktionskogezonen til grydens bund.
• Hurtig opvarmning.
• Reduceret forbrændingsfare, da overfladen kun opvarmes ved grydens bund; spildte madvarer sætter sig ikke fast.

Effektstyring

Kogepladen er forsynet med et styringsmodul, som optimerer/begrænser energiforbruget. Hvis de samlede indstillede effektniveauer overstiger den maksimalt tilladte grænse, sørger den elektroniske styreenhed for at styre den forsynede effekt på pladerne.

Modulet forsøger at opretholde de maksimale effektniveauer, der kan forsynes. På displayet vises de indstillede niveauer fra det automatiske styringsmodul.

Højeste prioritet gives til den senest indstillede zone.

Effektstyringsmodulet indvirker ikke på apparatets samlede elektriske forbrug.

3 Anvendelse

3.1 Bemærkninger

Forhøjet temperatur Fare for forbrændinger

• beskyt hænderne med grillhandsker under brugen.
• Undgå at berøre eller rengøre kogepladens overflade under drift eller när kontrollamperne for restvarme er tændte.
• Stil ikke tomme gryder og pander på de tændte kogezoner.
• Lad ikke børn under 8 år nærme sig apparatet, mens det er i funktion.
• Aktiver låsning af betjeningsknapperne, hvis der er børn eller husdyr i hjemmet, der er si stand til at nå kogepladen.
• Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Rør ikke kogepladens overflade.

Forhøjet temperatur Fare for brand eller eksplosion

• Undgå at anvende eller efterlade brandfarligt materiale i nærheden af apparatet eller lige under kogepladen.
• Brug ikke dåser, lukkede beholdere, plastikkøkkengrej og -beholdere til tilberedningen.
• Efterlad ikke apparatet uden opsyn under tilberedninger som kan frigive fedt eller olie.
• Hvis der opstår revner eller sprækker, eller det er umuligt at slukke for apparatet, skal man frakoble strømforsyningen og kontakte det tekniske servicecenter.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Anvend ikke kogepladen, hvis en eventuel ovn installeret under denne er i gang med pyrolyseprocessen.
• Sæt ikke gryder med en ujævn bund på kogepladen.
• Undgå at hårde og tunge genstande falder ned og slår kogefladen i stykker.
• Anvend ikke kogepladen som støtteflade.

3.2 Indledende indgreb

For at fjerne eventuel fugt, som er dannet under fabrikationen, og for en korrekt funktion på de elektriske kredsløb og betjeningspanelet:

1. Fjern beskyttelsesfilmen på de udvendige overflader på apparatet, og på tilbehøret.
2. Fjern eventuelle mærkater (undtaget skiltet med tekniske data).

3.3 Brug af kogepladen

Ved første tilslutning til lysnettet, eller efter en strømafbrydelse, udføres en automatisk kontrol, som kortvarigt tænder nogle kontrollamper.

Alle betjeningsknapper på apparatet er samlet på frontpanelet. Brug af induktionskogepladen sker ved hjælp af trykfølsomme Touch-Control-knapper. Tryk let på et symbol på den glaskeramiske overflade. Hvert tryk bekræftes af et lydsignal.

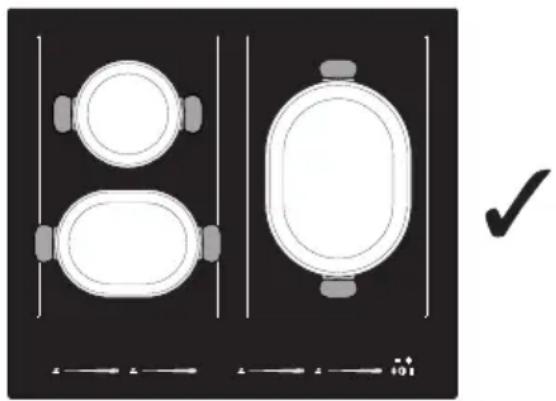

Minimum diameter på gryden

Sørg for, at gryderne har en diameter, der mindst svarer til den, der er vist i følgende tabel for begge konfigurationer.

Konfiguration	∅minimum (cm)
Enkeltplade 9-11
Multizone 21-23

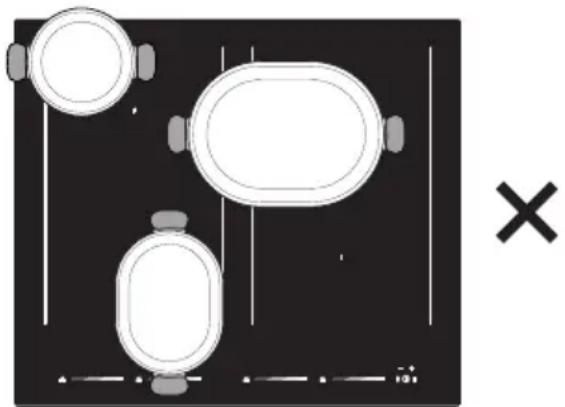

Tag følgende i betragtning:

• Overskrid ikke de lodrette linjer med gryderne.
  • Dæk ikke betjeningspanelet til.
• Kom ikke tæt på glaspladens kanter.

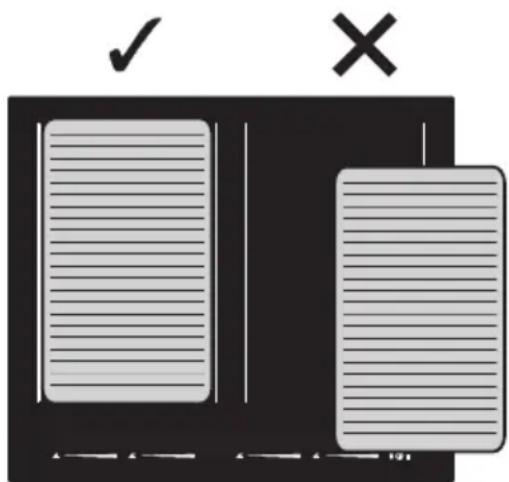

• En eventuel grillpande må have et maksimalt mål på 36 x 24 cm og må i alle tilfælde ikke være større end de prægede zoner på pladen (se „Tabel over maksimalt absorberet strøm (udtrykt i watt)”)

Gryder som kan anvendes til tilberedning på induktionskogepladen

Gryder som anvendes til tilberedning med induktion skal være af metal, have de rette magnetiske egenskaber, og en bund af tilstrækkelige dimensioner.

- Gryder og pander i kobber, rustfrit stål, aluminium, ildfast glas, træ, keramik og terrakotta.

Anvendelse

For at kontrollere om gryden er egnet, skal man blot sætte en magnet mod bunden; hvis den tiltrækkes, er gryden egnet til tilberedning ved induktion.

Hvis man ikke har en magnet, kan man fylde en smule vand i gryden eller panden, anbringe den på en kogezone, og sætte pladen i funktion.

Hvis displayet viser symbolet, betyder det at gryden er uegnet.

Anvend kun gryder og pander med en fuldstændig flad bund, og som er egnede til induktionskogeplader. Brug af gryder med ujævn bund kan skade opvarmningssystemets effektivitet så meget, at gryden ikke identificeres korrekt på pladen.

Undgå at placere gryderne oven på apparatets forreste betjeningsknapper.

Begrænsning af tilberedningstiden

Kogepladen er udstyret med en automatisk mekanisme, der begrænser driftstiden.

Hvis man ikke ændrer indstillingerne for kogezonen, afhænger den maksimale driftstid for hver enkelt kogezone af det valgte effektniveau.

Når man aktiverer mekanismen til begrænsning af driftstiden, slukker kogezonen, der udsendes et kort signal, og

hvis den er varm, vises symbolet displayet.

Indstillet effektniveau	Maksimal tilberedningstid i timer
1	812
2	612
3	512
4	412
5	312
6	3
7	212
8	2
9	112

Beskyttelse mod overophedning

Ved brug af kogepladen på fuld effekt i en længere periode kan der opstå problemer med afkøling af elektronikken, såfremt den omgivende temperatur er forhøjet.

Hvis temperaturen på den indvendige elektronik overstiger sikkerhedsgrænsen, slukker apparatet automatisk og følgende tekst vises „E2“ (se „Fejlmeddelelser“).

Energibesparende råd

• Diameteren på grydens bund må ikke rage ud over den prægede bredde på kogezonen.
• Gryderne må ikke placeres uden for kogepladens ramme og hen over de forreste betjeningsknapper.
• Når man køber en gryde, skal man være opmærksom på, om den anviste diameter henviser til bunden eller til grydens diameter foroven, da sidstnævnte næsten altid er større end bunden.
• Ved tilberedning af retter med lang tilberedningstid kan man spare tid og energi ved at anvende en trykkoger, der desuden gør det muligt at bevare vitaminerne i fødevarerne.
• Man skal sikre sig, at der er tilstrækkelig væske i trykkogeren, da overophedning grundet for lidt væske kan beskadige både trykkogeren og kogezonen.
• Om muligt, lægges et låg, der passer i størrelsen, på gryden.
• Vælg den gryde, der passer til den mængde mad, der skal tilberedes. En stor, men halvtom gryde har et stort energitab.

Hvis kogepladen og ovnen anvendes samtidigt, kan den maksimale grænse for anvendelig effekt under særlige forhold være overskredet af selve det elektriske anlæg.

Effektniveauer

Kogezonens effekt kan indstilles på forskellige niveauer. I tabellen findes anvisninger for de forskellige tilberedningstyper.

Effektniveau Egnet til:

0 OFF position
1 - 2	Tilberedning af små mængder mad (minimum effekt)
3 - 4 Tilberedning
5 - 6	Tilberedning af større mængder mad, og stege i større stykker
7 - 8	Stegning, friturestegning med panering
9 Stegning
P /	Stegning/bruning, kogning (maksimal effekt)*

* se Booster- og Double Booster-funktion

Tænding/Slukning af kogepladen

For at aktivere kogepladen skal man trykke

Kogepladen deaktiveres automatisk inden for nogle sekunder, hvis der ikke er valgt effektværdi.

Anvendelse

Automatisk tænding af kogezonen

Pladen er udstyret med et automatisk system til genkendelse af gryder.

Efter tænding af kogepladen:

1. Placer en gryde (egnet til tilberedning med induktionsvarme og ikke tom) på kogezonen, som du ønsker at bruge.

2. Displayet for kogezonen, hvor gryden er

placeret, tænder automatisk og viser

Regulering af kogezonen

1. Placer en finger til venstre for skydebjælken for den kogezone, som skal anvendes.

Nu er effektværdien angivet som svarende

1. Før fingeren til højre eller venstre på skydebjælken, indtil en effekt er valgt

Displayet for zonen, som anvendes, angiver den indstillede effektværdi.

Slukning af kogezonen

1. Før fingeren til venstre til enden af skydebjælken for kogezonen, som skal slukkes.

For at slukke alle kogezonerne samtidigt, skal man holde

knappen On/Off here i mindst 2 sekunder.

Anvendelse

Hurtigt valg

Ved hjælp af denne funktion er det muligt hurtigt at indstille pladerne til den ønskede effekt.

Når du har tændt for en kogezone og sat en gryde på den:

1. Placer en finger cirka ud for den ønskede effekt på skydebjælken.

6

1. Kogezonen tænder med den valgte effekt.

Booster-funktion

Ukorrekt anvendelse Fare for forbrændinger

- Brug ikke Booster- og Double Booster-funktionerne til at opvarme fedt eller olie, da de kan antænde.

Med denne funktion er det muligt at anvende den højst mulige effekt på kogezonen, hvilket er nyttigt til at bringe større mængder vand i kog.

Når pladen er tændt og en kogezone er valgt:

1. Placer en finger til venstre for skydebjælken.

Displayet for kogezonen, som anvendes, tænder: Effektværdien er angivet som

svarende til

1. Før fingeren mod højre på skydebjælken indtil funktionen Booster er valgt.

tænder angiver, at værdien svarer til

- Når pladen er tændt og zonen er valgt, placeres en finger helt til højre på skydebjælken for kogezonen, som ønskes anvendt.

Booster-funktionen forbliver aktiv på maksimal effekt i 10 minutter, hvorefter effektniveauet automatisk sænkes til niveau 9.

Double Booster-funktionen giver mulighed for større effekt end Booster-funktionen.

Når Booster-funktionen er aktiveret for en kogezone, skal man igen trykke yderst til

højre på skydebjælken; symbolerne

og vises i rækkefølge.

Multizone-funktion

Ved hjælp af denne funktion er det muligt samtidigt at styre to kogezoner (forreste og bagerste) ved brug af gryder såsom fiskegryder eller beholdere med aflang form.

Denne funktion styrer automatisk en ensartet fordeling af effekten på begge de involverede plader.

Efter tænding af kogepladen:

1. Placer to små beholderen eller en med aflang form på lodret forbundne kogezoner.

2. De numeriske ikoner for de forbundne

kogezoner viser symbolet

1. Ved siden af de numeriske ikoner blinker

symbolerne

Disse

symboler angiver, at Multizone- funktionen kan aktiveres.

0 U 0 ∩

Efter placering af beholderne (når kogezonen tændes eller hvis den allerede er tændt) skal man, hvis man ønsker at benytte de to kogezoner separat, vente 5 sekunder indtil symbolet for funktionen Multizone forsvinder.

1. Tryk samtidig på skydebjælkerne for

forbundne områder: symbolerne

og lyser igen fast.

1. Når funktionen er aktiv, er kun det numeriske ikon til venstre aktivt.

2. Brug skydebjælken for venstre zone til at indstille det ønskede effektniveau for begge kogezoner.

Det er kun muligt at aktivere Multizone-funktionen på kogezoner, som er forbundet vertikalt (F og R).

R F

Når Multizone-funktionen er aktiv, er det ikke muligt at aktivere Double Booster-funktionen på de berørte zoner.

Hvis man bruger en stor, oval eller aflang gryde, skal man sørge for at anbringe den på midten af kogezonen.

Eksempel på en korrekt placering af gryden

Eksempel på en UKORREKT placering af gryden

Eksempel på placering af grillpande

1. Tryk samtidig på skydebjælkerne for forbundne områder.

2. Symbolerne og slukker, og

Oversigtstabel over tilberedningstid

I den nedenstående tabel er angivet de effektværdier, som kan indstilles, og ud for hver enkelt den type madvare, som passende kan tilberedes. Værdierne kan variere afhængigt af mængden af madvarer og af forbrugerens personlige smag.

Effektniveau Egnet til:

1 - 2	At opvarme madvarer, holde små mængder vand i kog, og at røre sovse lavet på smør eller æggeblomme.
3 - 4	Opvarmning af faste og flydende madvarer, at holde vand i kog, optøning af frostvarer, omeletter med 2-3 æg, at lune retter med frugt eller grøntsager, generelle tilberedninger.
5 - 7	Stegning af kød, fisk og grøntsager, retter med mere eller mindre vand, tilberedning af syltetøj, osv.
8-9	Stegning af stege med kød eller fisk, bøffer, lever, bruning af kød og fisk, æg, osv.
P	Stegning af kartofler eller lignende i olie osv., til hurtig kogning af vand.

Anvendelse

Restvarme

Ukorrekt anvendelse Fare for forbrændinger

- Vær yderst opmærksom på børn, da de har svært ved at se indikationen af restvarme. Efter brugen forbliver kogezonerne meget varme i et vist stykke tid, også selvom de er slukkede. Undgå, at børn lægger hænderne på dem.

Såfremt kogezonen stadig er varm, efter at den er blevet slukket, viser displayet

symbolet H. Når temperaturen under 65°C vises symbolet ikke længere.

3.4 Særlige funktioner

Warming-funktion

Med denne funktion er det muligt at holde de netop tilberedte retter varme, eller holde vandet i kog.

For at aktivere Warming-funktionen, efter tænding af kogepladen:

1. Placer en gryde på en kogezone.
2. Tryk på knappen at aktivere funktionen; displayet for den valgte

kogezone viser symbolet

symbolet V ses ved siden af den grafiske bjælke.

Funktionen Warming deaktiveres for en kogezone ved igen at trykke på

knappen 📁 or den ønskede kogezone.

Pause-funktion

Men denne funktion er det muligt at stille alle kogezonernes funktion i bero.

1. Aktivér mindst én kogezone.
2. Tryk på knappen Pause
   er Syfalolet vises på displayet for alle kogezoner.

Pause-funktionen kan maksimalt være aktiveret i 10 minutter, hvorefter apparatet slukker.

1. Tryk på knappen . Der vises en animation i den grafiske bjælke i bagerste højre zone.
2. Flyt skydebjælken fra venstre mod højre ved at trykke med fingeren.
3. Nu er pausefunktionen deaktiveret, og de tidligere indstillede funktioner gendannes.

Når funktionen Pause er aktiv, forbliver begrænsning af tilberedningstiden, symboler for restvarme og funktionen låsning af betjeningsknapper aktive.

Anvendelse

Pausefunktionen deaktiveres i tilfælde af strømafbrydelse og efterfølgende gendannelse.

Grillfunktion

Denne funktion gør det muligt, at Multizone-funktionen kun aktiveres automatisk for de højre zoner; bruges til at grille med en grillpande eller tilberede maden på aflange gryder og pander.

Skydebjælken indstilles automatisk på niveau 8(foropvarmningsfase).

Efter to minutters funktion falder niveauet til niveau 6. Dioden over knappen Grill lyser fast.

Du kan när som helst bruge skydebjælken til at ændre effektniveauet.

Grill-funktionen slukkes ved at trykke på knappen

Låsning af betjening

Denne funktion kan kun aktiveres, hvis mindst en kogezone er tændt.

Denne funktion låser alle knapper med

undtagelse af knappen Døn er nyttig under rengøring og for at forhindre utilsigtet start af funktioner.

For at aktivere låsning af betjeningsknapperne:

- Tryk samtidig på knapperne i mindst et sekund.

Symbolet vises for hver kogezone.

For at deaktivere låsning af betjening:

- Tryk igen på knapperne mindst et sekund.

3.5 Yderligere funktioner

Hurtig opvarmning

Denne funktion er ikke tilgængelig for funktionerne Booster, Dobbelt Booster og Warming.

Den hurtige opvarmningsfunktion gør det muligt at opvarme en kogezone til maksimal temperatur i en begrænset periode og derefter fortsætte tilberedningen på det indstillede effektniveau.

Efter valg af en kogezone:

• Tryk på et effektniveau (fra 1 til 9) i mindst 3 sekunder.
• Displayet for kogezonen viser skiftevis symbolet og det valgte effektniveau.

Anvendelse

- Når opvarmningstiden er gået, vender kogezonen tilbage til det tidligere valgte effektniveau.

Denne funktion kan deaktiveres ved at vælge et andet effektniveau eller slukke for apparatet.

Timer

• Med denne funktion er det muligt at programmere en timer, som udsender et lydsignal, när tiden er gået.
• Det er muligt at indstille op til maksimalt 1 time og 59 minutter.

Når kogepladen er tændt, uden at en kogezone er valgt:

1. Tryk samtidig på knapperne blandt disse vises ikonet

2. Timerdisplayet viser 0.00 3. Tryk på knapperne - og for +

vælge den ønskede tid. Hold knapperne nede for at gå hurtigt frem.

1. Efter nogle få sekunder starter timeren nedtællingen.

2. Når tiden er gået, udsender kogepladen nogle lydsignaler; tryk på knappen - eller + for at slukke for lydsignalerne.

Brug af minuttælleren slukker ikke for kogezonerne, men gør blot brugeren opmærksom på, at det indstillede antal minutter er gået.

Ændring og deaktivering af minuttælleren

Sådan ændres eller deaktiveres minuttælleren under nedtælling:

1. Tryk på On/Off at starte kogepladen (hvis den er i standby).
2. Tryk samtidig på knapperne
3. Tryk på knapperne og for ændre nedtællingen eller nulstille timeren.

Skema for øgning eller mindskning af minuttælleren (tryk for tryk)

	-	+
fra 0 til 5 minutter	10 sek. 1	minut
fra 5 til 9 minutter	30 sek. 1	minut
fra 9 minutter og fremad	1 minut 1	minut

Skema for øgning eller mindskning af minuttælleren (hurtigt frem)

Når du vælger et tidsrum på minutter eller mere vises ikonet under timerens display.

Tidsindstillet tilberedning

• Med denne funktion er det muligt at programmere den automatiske slukning for hver enkelt kogezone, när et bestemt tidsrum er udløbet.
• Det er muligt at indstille op til maksimalt 1 time og 59 minutter.

Aktivering af den timerstyrede kogefunktion, efter kogepladen er tændt:

1. Stil en gryde på kogezonen, og vælg et effektniveau.
2. Tryk samtidig på knapperne og; ud for det numeriske ikon på kogezonen

vises ikonet

1. Tryk på knapperne - og for at vælge den ønskede tid. Hold knapperne nede for at gå hurtigt frem.
2. Den tidsindstillede tilberedning starter et par sekunder efter sidste valg.
3. Når tiden er gået, udsender kogepladen nogle lydsignaler; tryk på knapperne - eller + for at slukke for lydsignalerne.

• Det er muligt at aktivere funktionen på flere kogezoner samtidigt.
• Når timeren aktiveres for en anden kogezone, så dæmpes lysniveauet lidt i urikonet for den kogezone, som allerede er indstillet.

Ændring eller deaktivering af den tidsindstillede tilberedning

En tidsindstillet tilberedning ændres eller nulstilles ved at følge instruktionerne for ændring eller nulstilling af minuttælleren.

Hvis der er indstillet timerstyret tilberedning, er det nødvendigt at trykke samtidig på

mellem timerne for hver kogezone og ændre deres indstilling separat. Hver valgt

timer vises med ikonet med fuld

Under en eller flere tidsindstillede tilberedninger er det muligt at indstille en minuttæller uafhængigt af de andre tidsindstillinger.

Recall-funktion

Funktionen giver mulighed for at gendanne nogle startede funktioner efter en utilsigtet slukning.

I tilfælde af utilsigtet slukning, skal følgende gøres indenfor 6 sekunder:

1. Tænd enheden.
2. Dioden over knappen begynder at blinke.
3. Tryk straks derefter på pauseknappen for at gendanne de tidligere aktive funktioner.

Funktionen Recall bruges til at gendanne følgende funktioner:

1 Aktivitets- og effektniveau for kogezonerne.
2 Tidsindstillede tilberedninger.
3 Multizone-funktion.
4 Hurtig opvarmning.
5 Booster-funktioner.
6 Låsning af betjening.

Alle andre funktioner, som ikke er nævnt, kan ikke genoprettes.

3.6 Fejlmeddelelser

I tilfælde af funktionsfejl eller unormal adfærd viser apparatet den tilknyttede fejlkode på displayet for kogezonerne.

Fejlkoderne starter altid med „E..“ eller „Er..“, efterfulgt af et tal.

De fejlkoder, der kan håndteres uden hjælp fra det tekniske servicecenter, er vist nedenfor.

• E2: Sluk for apparatet, og lad det afkøle.
• E3: Kontrollér, at gryder og pander er egnede til induktionskogeplader, og at de ikke er tomme.

Hvis disse fejlkoder optræder hyppigt, eller hvis der vises andre koder end de nævnte, så skal du kontakte den tekniske assistance.

- Ikonet ledsaget af et akustisk signal, angiver, en forlænget aktivering af en kommando. Sluk og tænd igen for apparatet for at slette fejlmeddelelsen.

Ukorrekt anvendelse Risiko for skader på overfladerne

• Brug ikke dampstråler til rengøring af apparatet.
• Undgår at spilde sukker eller søde blandinger på kogepladen under tilberedningen.
• Læg ikke materialer eller substanser der kan smelte (plastik eller sølvpapir) på kogepladen under tilberedningen.
• Hold altid sensorknapperne rene, og undgå at lægge genstande på dem.
• På ståldele eller dele, som er overfladebehandlet med metalfinish (f. eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller blegemiddel.
• På dele i glas må ikke anvendes skurepulver eller ætsende rengøringsmidler (f. eks. pulverprodukter, pletfjernere eller stålsvampe). Anvend eventuelt køkkenredskaber i træ eller plastik.

4.2 Rengøring af overfladerne

For at vedligeholde overfladerne skal de rengøres regelmæssigt, hver gang de har været brugt, men først efter de er afkølet.

4.3 Almindelig ugentlig rengøring

Rengør og plej kogepladen en gang om ugen med et almindeligt produkt til rengøring af glas. Overhold altid producentens anvisninger. Silikonen i disse produkter skaber en beskyttende film, der er vand- og smudsafvisende. Alle mærker forbliver på filmen og kan derfor nemt fjernes. Tør herefter overfladen med en ren klud. Sørg for at der ikke er rester af rengøringsmidler på kogepladens overflade, da de kan have en aggressiv reaktion, når de opvarmes, og kan ændre kogepladens struktur.

Eventuelle mærker efterladt af gryder med aluminiumsbund kan fjernes med en fugtig klud med eddike.

Såfremt der efter tilberedningen er fastbrændte rester, skal de fjernes, der skylles efter med vand og tørres grundigt med en ren klud.

Sandkornene der kan være faldet ned på kogepladen under rengøring, fra f.eks. salat eller kartofler, risikerer at ridse den, når gryderne flyttes.

Fjern derfor omgående al sand og jord fra kogepladens overflade.

Kromatiske ændringer har ingen indflydelse på glassets funktion og holdbarhed. Det drejer sig faktisk ikke om ændringer af kogepladens materiale, men blot om rester, der ikke er fjernet, og som derfor er forkullede.

Der kan opstå blanke overflader som skyldes, at grydernes bund er trukket hen over kogepladen, især hvis de er af aluminium, samt brug af uegnede rengøringsmidler. Det er vanskeligt at fjerne disse ved hjælp af almindelige rengøringsmidler. Det kan være nødvendigt at gentage rengøringen flere gange. Brug af aggressive rengøringsmidler, eller grydernes glidning hen over overfladen, kan med tiden slibe dekorationerne af kogepladen, og kan medføre, at der dannes mærker.

4.5 Hvad bør man gøre hvis...

Kogepladen ikke fungerer:

• Kontroller at kogepladen er tilsluttet og at hovedafbryderen er tilkoblet.
• Kontroller at der ikke er strømafbrydelser.
• Kontroller at sikringen ikke er sprunget. I så fald skal sikringen skiftes.
• Kontroller at hjemmets HFI-relæ ikke er slået fra. I så fald skal afbryderen genaktiveres.

Tilberedningsresultaterne er ikke tilfredsstillende:

- Kontroller at tilberedningstemperaturen ikke er for høj eller for lav.

Kogepladen ryger:

• Lad den afkøle og rengør kogepladen efter endt brug.
• Kontroller at maden ikke er kogt over, og brug eventuelt en større gryde eller pande.

Sikringerne springer hele tiden, eller husets HFI-relæ slår fra konstant:

- Kontakt det tekniske servicecenter eller en elektriker.

Kogepladen er i stykker eller har revner:

- Sluk øjeblikkeligt for apparatet, frakobl strømforsyningen og kontakt det tekniske servicecenter.

5 Installation

5.1 Elektrisk tilslutning

Elektrisk spænding Fare for dødeligt elektrisk stød

• Den elektriske tilslutning skal udføres af en kvalificeret tekniker.
• Man skal bære personligt beskyttelsesudstyr.
• Det er et krav, at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.
  • Deaktiver hovedstrømforsyningen
• Træk aldrig i kablet for at hive stikket ud.
• Anvend kun kabler, der er varmeresistente op til mindst 90 °C.
• Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,5-2 Nm.

Generelle informationer

Kontrollér, at egenskaberne på det elektriske net passer til de data, der er angivet på skiltet.

Identifikationsskiltet med tekniske data, serienummeret og mærkningen er synligt placeret på apparatet.

Skiltet må aldrig fjernes.

Udfør jordforbindelsen med et kabel, som er mindst 20 mm længere end de andre.

Apparatet kan, afhængigt af modellen, tilsluttes på følgende måder:

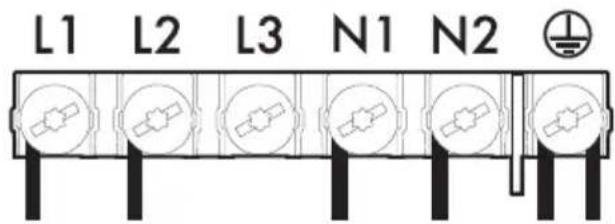

• 220-240 V / 380-415 V 2N\~

L1 L2 L3 N1 N2

Et sekspolet kabel på 6 x 1,5 mm².

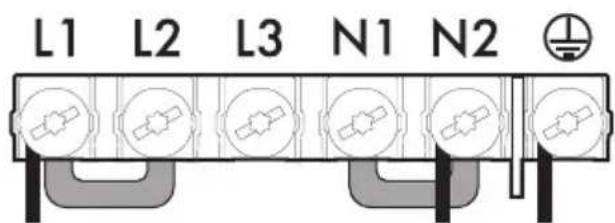

L1 L2 L3 N1 N2

Et trepolet kabel på 3 x 6 mm².

Anvend det medfølgende koblingskabel til alle tilslutninger.

Fast tilslutning

Udstyr forsyningslinjen med en flerpolet afbryder i overensstemmelse med installationsbestemmelserne. Afbryderen skal være placeret på et lettilgængeligt sted og i nærheden af apparatet.

Lad forsyningskablet passere bag på køkkenelementet. Sørg for at det ikke berører den nederste del af kogepladen eller en eventuelt indbygget ovn under denne.

Vær opmærksom ved tilslutning af andre elektriske apparater. Strømforsyningsledningerne må ikke komme i kontakt med de varme kogezoner.

Afprøvning

Efter endt installation skal man gennemføre en kort afprøvning. Hvis apparatet ikke virker efter man har udført instruktionerne korrekt, skal strømmen kobles fra det elektriske net, og der skal rettes henvendelse til det nærmeste tekniske servicecenter.

• Undgå at bukke eller indeklemme tilslutningskablet til det elektriske net.
• Apparatet skal installeres ifølge installationsskemaerne.
• Såfremt apparatet ikke fungerer korrekt efter udførsel af alle kontrollerne, skal du henvende dig til dit lokale og autoriserede servicecenter.
• Når apparatet er installeret korrekt, beder vi dig venligst instruere brugeren i den korrekte anvendelsesmetode.

5.3 Menu til strømstyring (kun til installatøren)

Strømstyringsmenuen gør det muligt at indstille den maksimale effekt, som apparatet kan levere. Efter at have slukket for apparatet, skal følgende trin udføres inden for 2 minutter:

1. Hold knapperne
   tryk
   indtil apparatet udsender et bip.

1. Tryk på de to skydebjælker midt i højre zoneområde, indtil en ny biplyd udsendes.

2. Timerdisplayet viser

1. Tryk på venstre skydebjælke for at øge eller mindske det ønskede effektniveau (vist med progressivt nummer i talikonet).

- + +

1. Hold knappen nede for at gemme ændringerne.

2. Endringerne annulleres ved at holde knappen Ⓗ trykket.

Tabel over effektniveauer

	Mod. 60 cm
Niveau 0 (PO - standard)	7400 W
Niveau 1 (P1)	6000 W
Niveau 2 (P2)	5500 W
Niveau 3 (P3)	5000 W
Niveau 4 (P4)	4000 W
Niveau 5 (P5)	3500 W
Niveau 6 (P6)	2800 W
Niveau 7 (P7)	2400 W

5.4 Sikkerhedsindikationer

Varmudslip under apparatets funktion Risiko for forbrændinger

• Kontrollér, at køkkenelementets materiale er varmeresistent.
• Kontrollér, at køkkenelementet råder over de påkrævede åbninger.
• Undgå ved enhver installation at spærre ventilationsristen som er placeret forrest på produktet.

Finér, pålimede paneler eller beklædninger i plastik på tilstødende elementer skal være varmeresistente (>90 °C), da de ellers kan deformeres med tiden.

Minimumsafstanden, der skal overholdes mellem emhætter og kogepladen skal svare til den minimumsafstand, der er angivet i monteringsvejledningen for emhætten.

Også minimumsafstandene til bagvæggen for udskæringerne til kogepladen, som er angivet i monteringsvejledningen, skal overholdes.

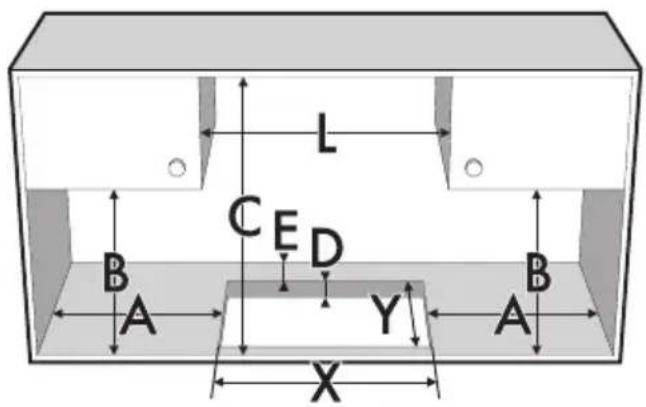

5.5 Udskæring i køkkenbordet

Det følgende indgreb nødvendiggør murer- og/eller tømrerarbejde, og skal derfor udføres af en faguddannet håndværker.

Installationen kan udføres på forskellige materialer, herunder murværk, metal, massivt træ og træ beklædt med plastiklaminat, såfremt det er varmeresistent (>90°C).

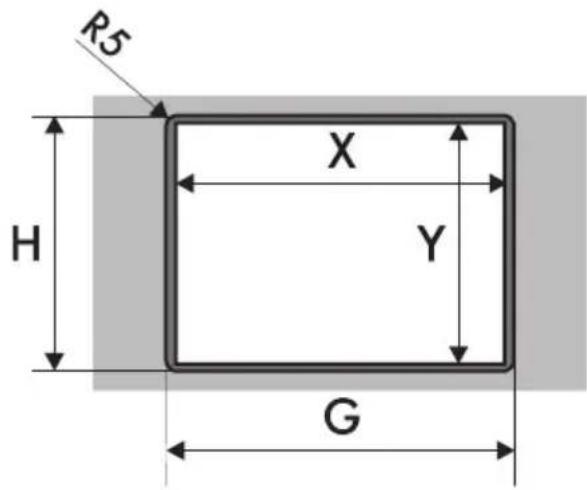

Lav en åbning i bordpladen på køkkenelementet med de angivne dimensioner (mm).

Indbygningsdimensioner

L 510 50

LXY

600 560 478÷490

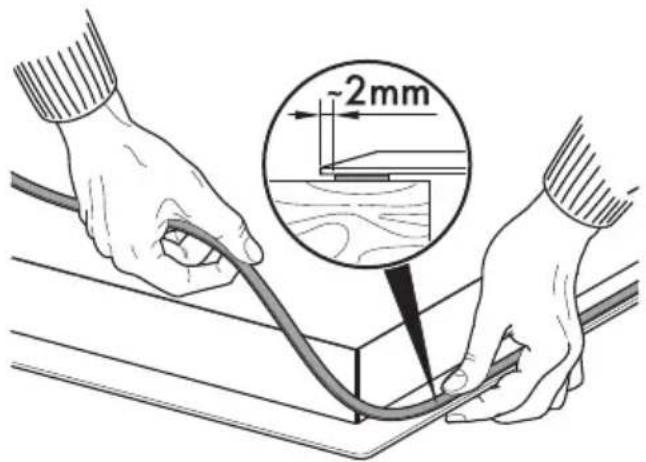

Kogepladens tætningsliste

For at undgå indtrængning af væske mellem kogepladens ramme og køkkenbordet, skal man før monteringen påsætte den medfølgende klæbende tætningsliste langs hele kogepladens kant.

2mm

Fastgør ikke kogepladen med silikone. Hvis det er nødvendigt at afmontere kogepladen, vil man ikke kunne gøre dette uden at beskadige den.

Indbygning på linje med køkkenbord

Ved denne type kogeplader skal man tilføje en fræsning i indbygningshullet, hvis man ønsker at installere kogepladen i plan med køkkenbordet.

L 510 50

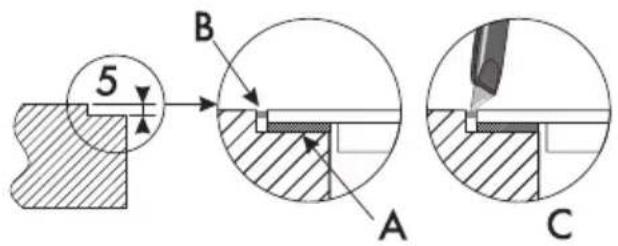

Efter påsætning af den klæbende tætningsliste på glasoverfladen (A) og efter placering og fastgøring af pladen, fyldes kanterne med isolerende silikone (B) og overskydende materiale fjernes.

Hvis det er nødvendigt at afmontere kogepladen, skal man skære silikonen løs med en hobbykniv, inden man forsøger at afmontere pladen (C).

5 B A C

5.6 Indbygget

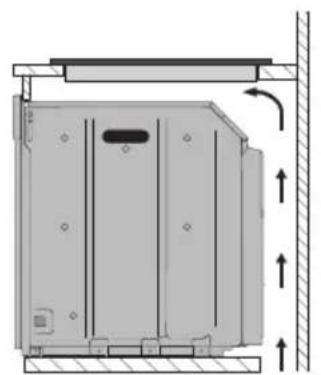

På køkkenelement med indbygget ovn

Hvis kogepladen installeres over en ovn, skal denne være udstyret med en afkølingsventilator.

Afstanden mellem kogepladen og køkkenelementerne eller de indbyggede apparater skal være således, at den sikrer en tilstrækkelig ventilation og luftudskiftning. Hvis kogepladen er installeret over en ovn, skal man efterlade et frirum mellem kogepladens bund og den del af produktet, som er monteret nedenunder.

med åbning i bunden og på bagsiden

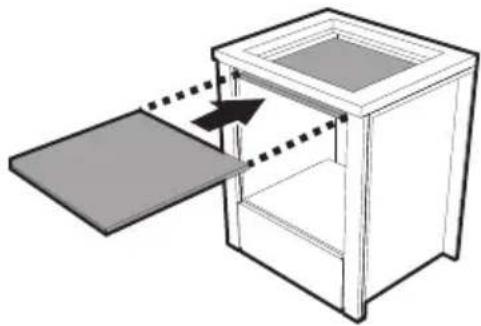

På et almindeligt køkkenelement eller på et køkkenelement med skuffer

Såfremt der findes andre elementer (sidevægge, skuffer, etc.), opvaskemaskiner eller køleskabe under kogepladen, skal man montere en dobbelt træbund mindst 20 mm under kogepladens bund, for at undgå utilsigtet kontakt. Den dobbelte bund skal kun kunne afmonteres med passende værktøj.

med åbning på bagsiden

Såfremt dobbeltbunden i træ ikke monteres, udsættes brugeren for mulig utilsigtet kontakt med skarpe eller varme dele.

Ventilation

Nedenfor vises to installationer som er egnede til en korrekt ventilation, og en fejlbehæftet installation, som bør undgås.

1. Sæt fjedrene fast ved at indsætte dem vandret i det tilhørende hul med et let tryk.

Placering af hul til klemmer

60 cm
