BRUGSANVISNING RSC 2 DJI

Søgning efter nøgleord

Søg efter nøgleord som "batteri" og "installer" for at finde et emne. Hvis du bruger Adobe Acrobat Reader til at læse dette dokument, tryk på Ctrl+F i Windows eller Command+F på Mac for at begynde søgningen.

Navigering til et emne

Se en komplet liste over emner i indholdsfortegnelsen. Klik på et emne for at navigere til det pågældende afsnit.

Udskrivning af dette dokument

Dette dokument understøtter udskrivning i høj opløsning.

Brug af denne vejledning

Symbolforklaring

Advarsel Vigtigt Hjæp og tips Reference

Før du begynder

De følgende dokumenter er fremstillet for at hjælpe dig med sikkert at anvende og gøre fuld brug af din DJI RSC 2.

DJI RSC 2 Hurtigstartvejledning

DJI RSC 2 Brugervejledning

DJI RSC 2 Ansvarsfraskrivelse og sikkerhedsanvisninger

Læs hele hurtigvejledningen og brugervejledningen, og se informations- og instruktionsvideoerne på produktsiden på den officielle DJI-hjemmeside (http://www.dji.com/rsc-2). Læs ansvarsfraskrivelsen og sikkerhedsvejledningerne for at forstå dine juridiske rettigheder og ansvar. Hvis du har spørgsmål eller problemer under installeringen, vedligeholdelsen eller brugen af dette produkt, så kontakt DJI eller en autoriseret forhandler af DJI.

Download Ronin-appen

iOS 11.0 eller over

Android 7.0 eller over

Ronin-app

Indhold

Brug af denne vejledning 2

Symbolforklaring 2

Før du begynder 2

Download Ronin-appen 2

Indledning 4

DJI RSC 2 Diagram 5

Sådan kommer du i gang 6

Udfoldning af gimbalen 6

Montering af håndgrebsforlænger/stativ 6

Oplåsning og låsning af gimbalen 7

Montering af kameraet 7

Balancering 9

Greb og indbygget batteri 12

Opladning 12

Sikkerhedsvejledninger 12

Drift 16

Aktivering af DJI RSC 2 16

Skærmdrift 16

Ronin-appindstillinger 19

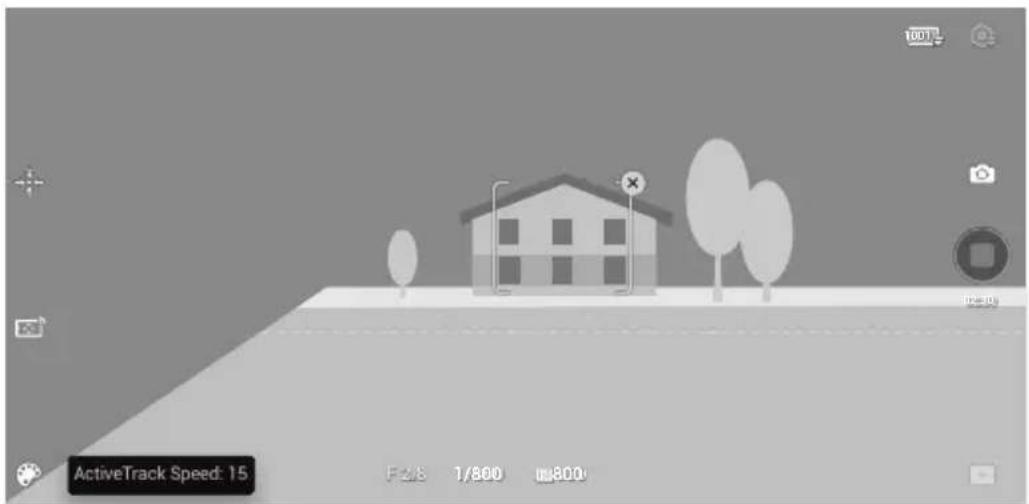

Billedtransmission 27

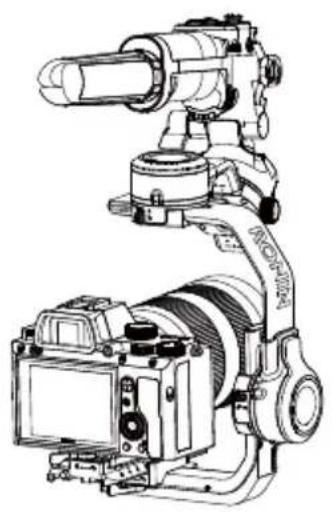

Driftmodes 28

Opdatering af firmware 29

Vedligeholdelse 30

Specifikationer 30

Indledning

DJI RSC 2 er en professionel enkelt-hånds 3-akset gimbal specielt designet til DSLR og spejlløse kameraer. Den er kompatibel med en lang række kameraindstillinger og understøtter en testet nyttelast på op til 3 kg. DJI RSC 2 kan prale med forbedret gimbal-ydeevne takket være dens opdaterede Titan Stabilization-algoritme.

DJI RSC 2 kan, med et foldbart design, bruges i Briefcase-mode uden, at der er behov for andet tilbehør, og er nem at opbevare. Låse på hver akse muliggør hurtigere og nemmere balancering såvel som sikker opbevaring. Brugere kan kalibrere gimbalen og indstille parametre på skærmen og bruge de indbyggede knapper til at kontrollere gimbalen, skifte profiler og arbejdsmodes. Tilbehør såsom "Twist Grip Dual Handle" kan bruges med NATO-porte. DJI RSC 2 kan også kontrollere kamerafokus, lukker og optagelse, når den bruges med de leverede kamerakontrolkabler. Grebet har et indbygget batteri med en kapacitet på 3400 mAh, som leverer en maksimal køretid på op til 14 timer*.

Det er nemt at kontrollere gimbalbevægelser og parameterindstillinger med intelligente funktioner såsom Panorama, Timelapse og Track, når den er forbundet til Ronin-appen. Brugere har adgang til kameravisning og kan optage glidende optagelser og samtidig tracke et emne med ActiveTrack 3.0 med DJI Ronin RavenEye Image Transmission System.

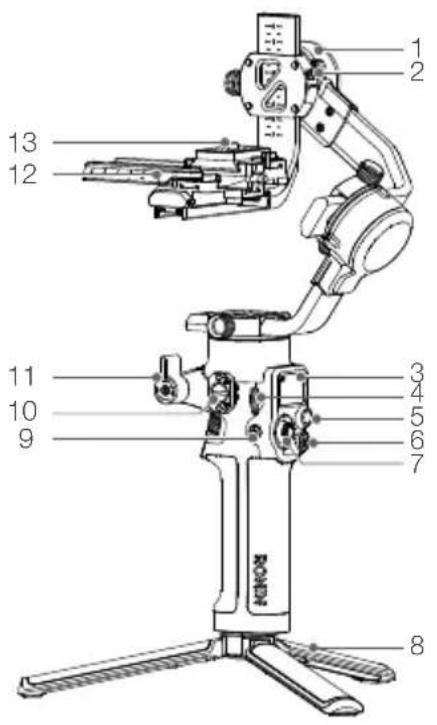

DJI RSC 2 Diagram

1. Vippemotor
2. Tiltningslås
3. Skærm
4. Sidehjul
5. Kameraets kontrolknap
6. M-knap
7. Joystick
8. Grebsforlænger/stativ
9. Tilbage-knap
10. M4/NATO-port
11. Låseknap
12. Nederste lynudløserplade
13. ∅verste lynudløserplade

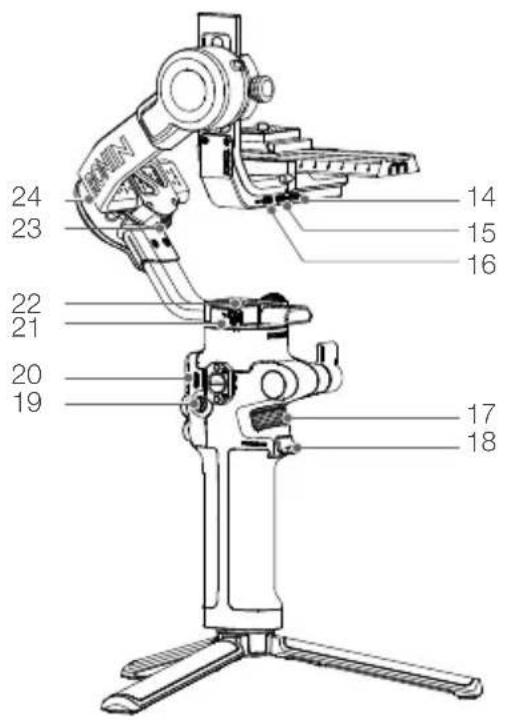

1. Billedtransmissions-/fokuseringsmotorport (USB-C)
2. Fokuseringsmotorport (USB-C)
3. RSS-kamerakontrolport (USB-C)
4. Forreste rulleknap
5. Udløser
6. Tænd-/sluk-knap
7. Strømport (USB-C)
8. Panoreringslås
9. Panoreringsmotor
10. Rullelås
11. Rullemotor

Sådan kommer du i gang

Udfoldning af gimbalen

Løsn låseknappen til den ulåste position, fold gimbalen ud som vist og spænd låseknappen i den läste position.

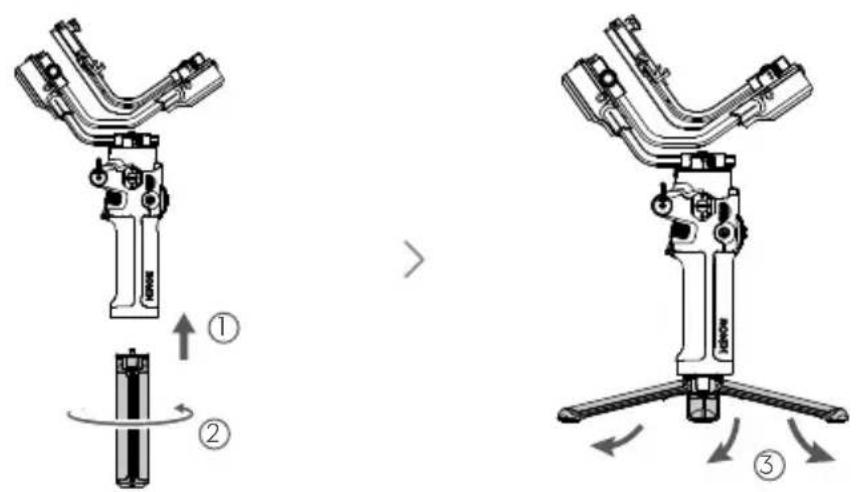

Montering af håndgrebsforlænger/stativ

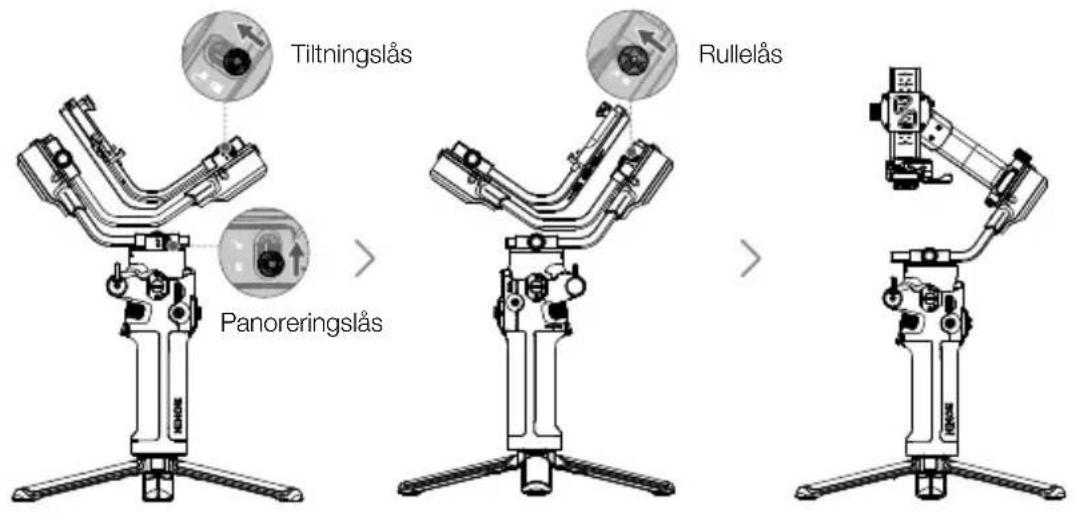

Oplåsning og låsning af gimbalen

For at låse gimbalen op, skift mellem tilt-, rul- og panlåsehåndtag til den ulåste position. Juster gimbalpositionen som vist, og skift mellem de tre låse til den låste position.

Montering af kameraet

DJI RSC 2 er blevet grundigt testet for at understøtte en nyttelast på 3 kg. Sørg for, at den samlede vægt af kameraet, objektiver og andet tilbehør er under 3 kg. Se den officielle DJI-website (https://www.dji.com/support/compatibility) for den senest opdaterede DJI RSC 2 kamerakompatibilitetsliste.

Montering af et kamera

Sørg for at forberede kameraet, før du monterer det på DJI RSC 2. Fjern objektivdæksel, og kontroller, at batteriet og hukommelseskortet er sat i kameraet. Kontroller, at DJI RSC 2 er slukket eller i dvaletilstand, før du monterer kameraet.

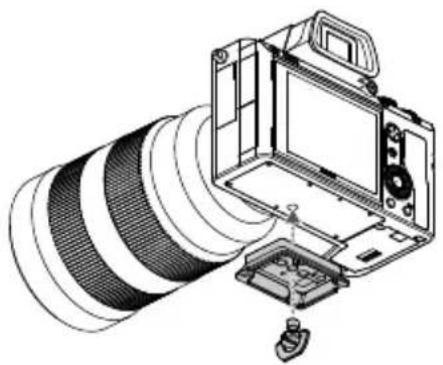

1. Monter den øverste lynudløserplade

Kameraobjektivet og pilen på bunden af den øverste lynudløserplade skal vende i samme retning. Monter den øverste lynudløserplade på kameraet ved at stramme skruen.

Du skal bruge en kameraløfter, hvis du bruger en fokuseringsmotor eller et lille kamera med et stor objektiv, såsom Sony A6400 sammen med Sony FE 24-70 f2.8 GMobjektivet.

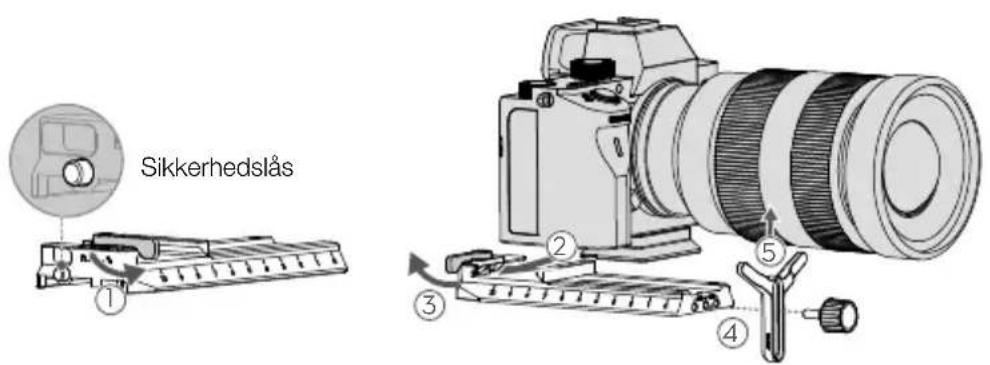

2. Monter den nedre lynudløserplade og objektivstøtten

Sæt håndtaget på den nedre lynudløserplade i ulåst position ①, indsæt kameraet ② og sæt håndtaget i låst position ③, når det er tilkoblet. Montér objektivstøtten på den nedre lynudløserplade ④. Det anbefales at bruge objektivstøtten*, når det er et langt eller tungt objektiv. For at afmontere kameraet fra den nedre lynudløserplade skal du sætte håndtaget i ulåst position og fjerne kameraet, mens du trykker på sikkerhedslåsen ved siden af håndtaget.

* Objektiv-fastgørrelsesstroppen (følger ikke med) er påkrævet, när SuperSmooth-mode bruges.

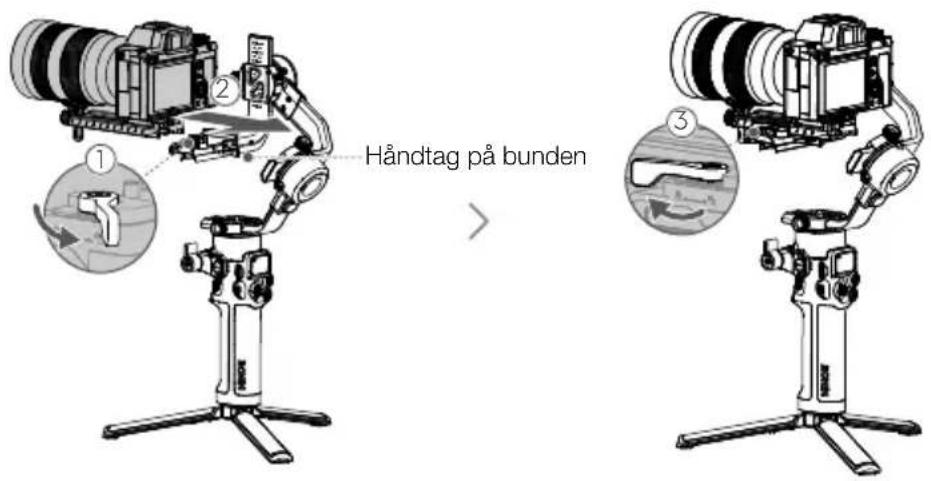

3. Monter kameraet på gimbalen

Sæt håndtaget på kameramonteringspladen i ulåst position ①, og sæt den nedre lynudløserplade i ②. Sæt håndtaget i låst position, når kameraet sidder mere eller mindre lige ③

Positionen af kameraet på kameramonteringspladen kan justeres ved at skifte håndtaget på bunden, som vist ovenfor.

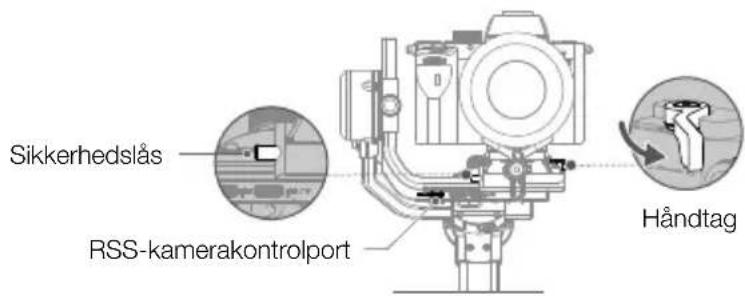

For at afmontere den nederste lynudløserplade fra gimbalen, skal du sætte håndtaget på kameramonteringspladen i ulåst position og fjerne den nedre lynudløserplade, samtidigt med at du trykker på sikkerhedslåsen på monteringspladen.

4. Tilslut kamerakontrolkablet

Vælg det korrekte kamerakontrolkabel i henhold til kameratypen. Sæt den ene ende af kablet i kameraet, og sæt den anden ende i RSS-kamerakontrolporten på gimbalen, som vist ovenfor.

Balancering

Det er yderst vigtigt med korrekt balancering for at få den bedste ydeevne fra DJI RSC 2. Korrekt balancering er kritisk for optagelser med DJI RSC 2, når hurtige bevægelser eller acceleration er påkrævet, og det betyder også længere batterikøretid. Der er tre akser, som skal være korrekt balancerede, før DJI RSC 2 tændes, og softwaren indstilles.

Før balancering

1. Kameraet skal være helt konfigureret med alt tilbehør og alle kabler forbundet, før installering og balancering af kameraet på gimbalen. Hvis kameraet har et objektivdæksel, så sørg for at fjerne det før balanceringen.

2. Før du udfører balancering, skal du kontrollere, at kameraet er tændt, hvis du bruger et optisk zoomobjektiv, og vælge brændvidde, hvis du bruger en linse med variabelt fokus. Kontroller, at DJI RSC 2 er slukket, før du udfører balancering.

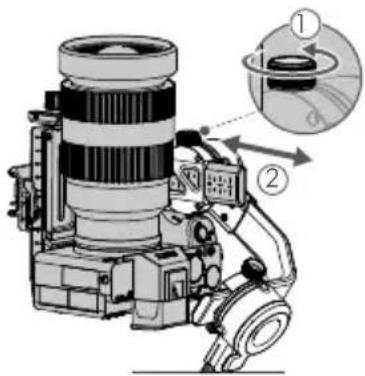

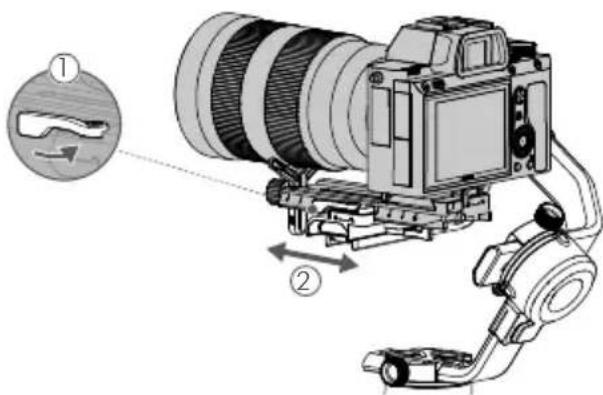

1. Balancering af vertikal tiltning

a. Lås tiltningsaksen op, og løsn monteringspladens knap ①.
b. Drej tiltningsaksen, så kameraobjektivet peger opad. Kontroller, at kameraet ikke har for meget vægt for oven eller i bunden. Hvis det er for tungt for oven, flyt kameraet tilbage ②. Hvis det er for tungt for neden, flyt kameraet fremad ②.
c. Stram monteringspladens knap, mens du holder kameraet opad. Den vertikale tiltning er balanceret, hvis kameraet er stabilt, när det peger opad.

a. Drej tiltningsaksen, så kameraobjektivet peger fremad. Sæt håndtaget i ulåst position ①.
b. Kontroller, at kameraet ikke har for meget vægt fortil eller bagtil. Hvis det er for tungt foran, flyt kameraet tilbage ②. Hvis det har for meget vægt bagtil, skal du flytte kameraet fremad ②.
c. Sæt håndtaget i låst position. Tiltningsaksen er balanceret, hvis kameraet er stabilt, när det tiltes 45° op eller ned.
d. Lås tiltningsaksen.

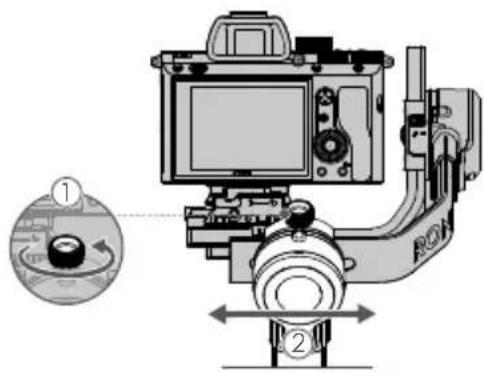

a. Lås rulleaksen op. Løsn knappen på rullearmen ①.
b. Kontroller, hvilken retning rullemotoren drejer. Hvis kameraet drejer til venstre, skal du flytte kameraet til højre ②. Hvis kameraet drejer til højre, skal du flytte kameraet til venstre ②.
c. Spænd knappen. Rullearmen er balanceret, när kameraet er stabilt.
d. Lås rulleaksen.

1. Balancering af panoreringsaksen

a. Lås panoreringsaksen op. Løsn knappen ①.
b. Tilt DJI RSC 2 fremad, mens du holder i håndgrebet, og drej panoreringsarmen, indtil den er placeret parallelt med dig.
c. Kontroller panoreringsaksens bevægelse. Hvis kameraobjektivet drejer til venstre, skub panoreringsaksen til højre ②. Hvis kameraobjektivet drejer til højre, skub panoreringsaksen til venstre ②.
d. Spænd knappen. Panoreringsaksen er balanceret, hvis kameraet er stabilt, når du drejer panoreringen, mens håndgrebet tiltes.

Det er nødvendigt at bruge modvægt, hvis et længere kamerasystem monteres. Besøg den officielle DJI-onlinebutik for at købe modvægte.

Greb og indbygget batteri

Grebet er kun til håndholdt brug. Det indbyggede batteri i grebet har en kapacitet på 3400 mAh, og den maksimale køretid er 14 timer (når DJI RSC 2 er korrekt balanceret).

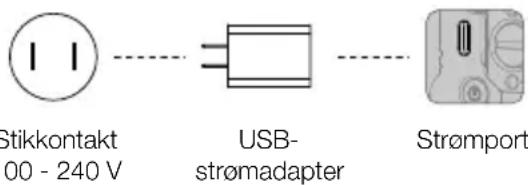

Opladning

Før du bruger det første gang, skal du oplade DJI RSC 2 via strømporten ved hjælp af et opladerkabel (medfølger) og en USB-adapter (medfølger ikke). Det anbefales at bruge en QC 2.0 eller PD USB-adapter (maks. 18 W). Kontrollér batteriniveauet på skærmen.

Sikkerhedsvejledninger

De følgende udtryk bruges i produktlitteraturen for at indikere forskellige niveauer af potentiel skade, når produktet anvendes:

ADVARSEL Procedurer, som ikke følges korrekt, skaber en mulighed for skade af ejendom, følgeskade og alvorlig kvæstelse ELLER skaber en stor mulighed for overfladisk kvæstelse.

MEDDELELSE Procedurer, som ikke følges korrekt, skaber en mulighed for fysisk skade på ejendom OG nogen eller ingen mulighed for kvæstelser.

ADVARSEL

Læs brugervejledningen for at blive bekendt med dette produkts funktioner før anvendelse. Mangel på at anvende dette produkt korrekt kan resultere i beskadigelse af produktet, personlig ejendom og forårsage alvorlig kvæstelse. Dette er et sofistikeret produkt. Det skal anvendes med forsigtighed og sund fornuft, og kræver nogle basale mekaniske evner. Mangel på at anvende dette produkt på en sikker og ansvarlig facon kan resultere i kvæstelser eller beskadigelse af produktet eller anden ejendom.

Dette produkt er ikke beregnet til at bruges af børn uden direkte supervision af en voksen. Ændr ikke dette produkt på nogen måde udover som beskrevet i dokumentet leveret af SZ DJI OSMO TECHNOLOGY CO., LTD. Disse sikkerhedsvejledninger indeholder instruktioner om sikkerhed, drift og vedligeholdelse. Det er nødvendigt at læse og følge alle instruktionerne og advarslerne i brugervejledningen, før montering, opsætning eller brug, for at kunne anvende produktet korrekt og undgå skade og alvorlig kvæstelse.

ADVARSEL

For at undgå brand, alvorlige kvæstelser og skade på ejendom, skal de følgende sikkerhedsvejledninger overholdes, når grebet bruges, oplades og opbevares.

Brug af greb

1. Grebet MÅ IKKE komme i kontakt med nogen form for væsker. Grebet MÅ IKKE efterlades i regnen eller i nærheden af fugtkilder. Tab IKKE grebet i vand. Hvis den indvendige del af batteriet kommer i kontakt med vand, kan der opstå en kemisk nedbrydning, hvilket potentielt kan resultere i, at batteriet bryder i brand, og muligvis føre til en eksplosion.
2. Hvis grebet ved et uheld falder i vand, så læg det på et sikkert og åbent område med det samme. Hold en sikker afstand til grebet, indtil det er helt tørt. BRUG IKKE grebet igen, og bortskaf grebet korrekt, som beskrevet i afsnittet om bortskaffelse af greb.
3. Sluk enhver brand med vand, sand, brandtæppe eller tørpulverslukker.
4. BRUG IKKE batterier, der ikke er fra DJI. DJI påtager sig ikke noget ansvar for nogen skade forårsaget af batterier, der ikke er godkendt af DJI.
5. BRUG IKKE greb, der er svulmet op, lækker eller er beskadiget. Kontakt DJI eller en DJI-autoriseret forhandler for yderligere hjælp, hvis grebet ikke er normalt.
6. Grebet skal bruges i temperaturer fra -20 °C til 45 °C (-4 °F til 113 °F). Brug af grebet i miljøer over 50 °C (122 °F) kan føre til en brand eller eksplosion. Brug af grebet under -10 °C (14 °F) kan føre til permanent beskadigelse.
7. BRUG IKKE grebet i stærke elektrostatiske eller elektromagnetiske miljøer. Ellers kan batterikontrolpanelet have funktionsfejl.
8. ADSKIL ELLER STIK IKKE I grebet på nogen måde, ellers kan batteriet lække, bryde i brand eller eksplodere.
9. TAB ELLER SLÅ IKKE PÅ batterier. PLACER IKKE tunge genstande på grebet eller opladeren.
10. Elektrolytter i batterierne er yderst ætsende. Hvis nogen af elektrolytterne kommer i kontakt med din hud eller øjne, skal du omgående skylle det berørte område med friskt vand i mindst 15 minutter, og straks søge lægehjælp.
11. BRUG IKKE grebet, hvis det tabes.
12. OPVARM IKKE batterier. Læg IKKE grebet i mikroovn eller i en trykbeholder.
13. KORTSLUT IKKE grebet manuelt.
14. Rengør grebpolerne med en ren, tør klud.

Opladning af greb

1. EFTERLAD IKKE grebet uden opsyn, når det oplades. OPLAD IKKE grebet i nærheden af brandbare materialer eller på brandbare overflader såsom tæppe eller træ.
2. Opladning af grebet uden for temperaturintervallet på 5 °C til 40 °C (41 °F til 104 °F) kan føre til lækage, overophedning eller batteriskade. Den ideelle opladningstemperatur er 22 °C - 28 °C (72 °F til 82 °F).

Opbevaring af greb

1. Opbevar grebet utilgængeligt for børn og dyr.
2. Hvis grebet opbevares i en længere periode, så oplad grebet, indtil batteriniveauet er mellem 30 % og 50 %.
3. Læg IKKE grebet nær varmekilder, såsom brændeovn eller elvarmer. Efterlad IKKE grebet inden i et køretøj på varme dage. Den ideelle opbevaringstemperatur er 22 °C til 28 °C (72 °F til 82 °F).
4. Sørg for, at grebet altid er tørt.

Vedligeholdelse af greb

1. BRUG IKKE grebet, når temperaturen er for høj eller for lav.
2. OPBEVAR IKKE grebet i miljøer med en temperatur højere end 45 °C (113 °F) eller lavere end 0 °C (32 °F).

Meddelelse om rejse

1. Før grebet tages med ombord på et fly, skal det først aflades til batteriniveauet er mindre end 30 %. Aflad kun grebet på et brandsikkert sted, og opbevar grebet på et ventileret område.
2. Hold grebet væk fra metalgenstande såsom briller, ure, smykker og hårnåle.
3. TRANSPORTER IKKE et beskadiget greb eller et greb med et batteriniveau højere end 30 %.

Bortskaffelse af greb

Bortskaf grebet i specielle genbrugskasser, men først når det er helt afladet. PLACER IKKE grebet i almindelige affaldsbeholdere. Følg omhyggeligt dine lokale love angående bortskaffelse og genbrug af batterier.

MEDDELELSE

Brug af greb

1. Sørg for, at grebet er helt opladet før brug.
2. Hvis der opstår en adversel om lavt batteriniveau, så oplad grebet så hurtigt som muligt.

Opladning af greb

1. Grebet er designet til at stoppe med at oplade, når det er fuldt. Men det er god praksis at overvåge opladningen og afbryde forbindelsen til gimbalen, når den er fuldt opladet.

Opbevaring af greb

1. Aflad grebet til 40 % - 65 %, hvis det ikke skal bruges i 10 dage eller mere. Det kan i markant grad forlænge batteriets levetid.
2. Opbevar IKKE grebet i en længere periode, når det er fuldt afladt. Hvis du gør det, kan det overoplade batteriet og forårsage skade på batteriet, som ikke kan repareres.
3. Hvis grebet skal opbevares i en længere periode, og batteriet er helt tomt, vil grebet gå i dvalemode. Genoplad grebet for at gå ud af dvalemode.

Vedligeholdelse af greb

1. Batterilevetid kan blive reduceret, hvis det ikke bruges i en længere periode.
2. Aflad og oplad grebet helt en gang hver tredje måned for at passe godt på det.

Bortskaffelse af greb

1. Hvis grebet er deaktiveret, og batteriet ikke kan oplades helt, så kontakt en professionel batteribortskaffelses- eller genbrugsmedarbejder for yderligere hjælp.
2. Bortskaf grebet med det samme, hvis det ikke kan tændes efter, at det er overopladet.

Drift

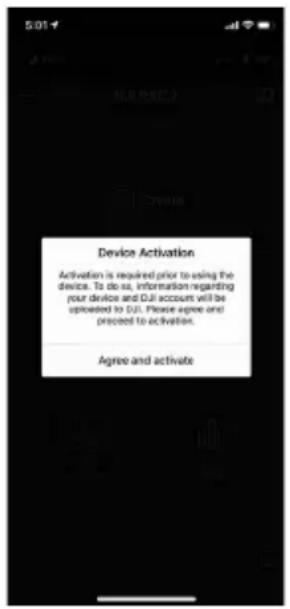

Aktivering af DJI RSC 2

DJI RSC 2 skal aktiveres via Ronin-appen før første brug.

1. Tryk og hold tænd-/sluk-knappen nede for at tænde for gimbalen.
2. Aktiver Bluetooth på din mobilenhed, og start Ronin-appen. Når den er registreret på listen over Bluetooth-enheder, skal du vælge DJI RSC 2 og indtaste Bluetooth-standardadgangskoden: 12345678. Kontroller, at du er tilsluttet til internettet, og følg anvisningerne på skærmen for at aktivere DJI RSC 2. Bemærk, at en DJI-konto er påkrævet under aktivering.

M1 : Indikerer den aktuelle brugerprofil. Bruger kan indstille og gemme tre brugerprofiler: M1, M2 og M3.

HD : Indikerer at DJI RavenEye Image Transmission System er forbundet.

: Indikerer at Sport-mode er aktiveret.

: Indikerer at et kamerakontrolkabel er forbundet.

: Indikerer at batteriet er opladet.

50: Viser gimbalens aktuelle batteriniveau.

Tryk på sidehjul for at gå ind i menuen, drej sidehjulet for at scrollle gennem mulighederne og tryk bekræft for at vælge. Tryk på tilbage-knappen for at gå tilbage til den forrige menu.

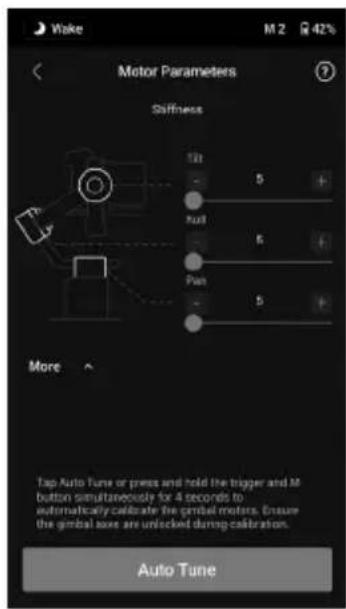

Autotune: Tryk på hjulet på siden for at vælge auto-tune, gimbalen er balanceret. Hvis objektivholderemmen er monteret, kan du aktivere SuperSmooth inden auto-tuning for at opnå den optimale ydeevne. SuperSmooth er aktivt efter at autotuner er afsluttet. Stivheden kan justeres på autotune-skærmen.
Follow-modeindstillinger: Tap på vælg follow-mode og hastighed. Tiltningsmotoren kontrollerer tiltningsaksen, der skal følges, panoreringsmotoren kontrollerer panoreringsaksen, der skal følges og rullemotoren kontrollerer rulleaksen, der skal følges.

Follow-mode

PF: Pan Follow, hvor kun panoreringsaksen følger grebets bevægelser.

PTF: Pan and Tilt Follow, hvor både panorerings- og tiltningsaksen følger grebets bevægelser.

FPV: Pan, tilt and roll follow, hvor alle tre akser følger grebets bevægelser.

3D Roll 360: aktiverer optagelse, mens kameraet drejer 360°.

Portrait: aktiverer optagelse i Portrait-mode.

Custom: aktiverer eller deaktiverer enhver akse, der skal følges, efter behov.

Follow-hastighed

Vælg follow-hastighed. Bruger kan vælge hurtig, medium, langsom og brugerdefineret.

Joystick-indstillinger: inkluderer indstilling af joystick-hastighed og -smidighed.

Joystick-hastighed: Giver brugere mulighed for at kontrollere hastigheden af gimbalens joystick. Bruger kan vælge hurtig, medium, langsom og brugerdefineret.

Joystick smidighed: Giver brugere mulighed for at kontrollere gimbalens følsomhed. Jo lavere smidighedsværdi, jo mere sensitiv er gimbalens bevægelser.

Fronthjul-indstillinger: inkluderer indstillinger af hjulfunktion og hastighed.

Hjul-funktioner: Giver brugeren mulighed for at indstille funktionen af forreste hjul. Brugere kan vælge at kontrollere fokusmotor, fokus, ISO, blænde og rulleakse.

Hjul-hastighed: Giver brugere mulighed for at indstille responstiden af funktionen indstillet for forreste hjul.

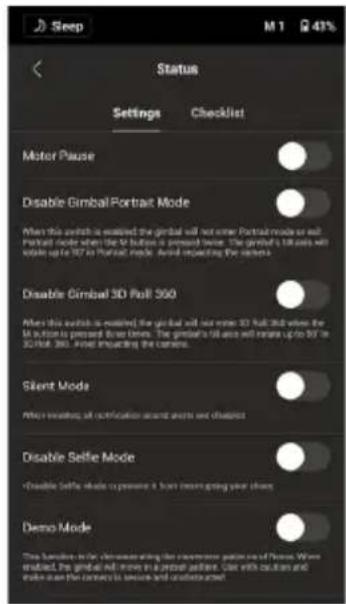

Avancerede indstillinger

Stillemode: Aktivér for at slå lyde fra, inklusive advarselslyden.

Deaktivér selfie: Forhindrer at du ved en fejl går til selfie-mode og forstyrer optagelsen.

Selfie-mode, hvis deaktiveret, kan ikke tilgås, hvis udløseren er trykket tre gange.

Horiz-kalibrering: Brug, hvis gimbalen ikke er i niveau, når gimbalen er stabil. Hvis dette problem fortsætter, så brug manuel tuning.

Gimbal auto-tjek: Tap for at analysere og udskrive statusinformation om gimbalen.

Mere: Tap for at gendanne gimbalens parametre og Bluetooth-adgangskode til standardindstillinger, vælg mellem sproget engelsk og kinesisk (simplificeret) på skærmen, og se enhedsinformation og firmwareversion.

Knapfunktioner

Tænd-/sluk-knap

Tryk og hold nede for at tænde eller slukke.

Tryk én eller to gange for at aktivere eller deaktivere dvaletilstand.

Joystick

Skub op eller ned for at kontrollere bevægelsen af tiltningsaksen og venstre eller højre for at kontrollere bevægelsen af panoreringsaksen (standardindstilling).

Kameraets kontrolknap*

Tryk halvvejs ned for at fokusere automatisk.

Tryk én gang for at starte eller standse optagelse.

Tryk og hold nede for at tage et billede.

Forreste rulleknap*

Drej for at kontrollere fokus (standardindstilling).

Udløser

Tryk én gang for at starte ActiveTrack (kræver, at DJI Ronin RavenEye-billedtransmissionssystemet er aktiveret).

Tryk for at vælge en brugerprofil.

Tryk og hold nede, og tryk på udløseren to gange for at blive i Sport-mode. Gentag for at gå ud af Sport-mode.

Tryk hurtigt to gange for at aktivere Portrait-mode.

Tryk tre gange for at aktivere eller gå ud af 3D Roll 360. Når 3D Roll 360 er aktiveret, kan du trykke joysticket til venstre eller højre for at dreje kameraet automatisk. Tryk på udløseren to gange for at standse automatisk drejning.

NATO-porte kan bruges til at påsætte et Briefcase-håndtag og Twist Grip Dual-håndtag.

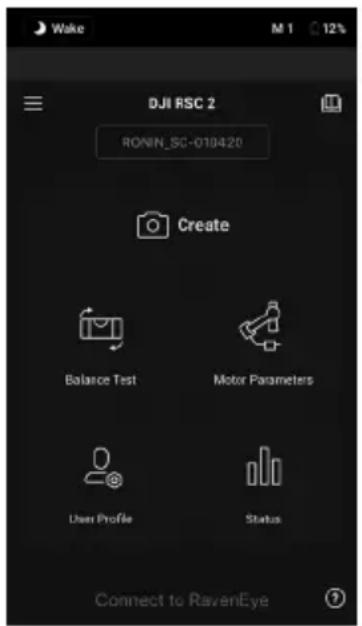

Ronin-appindstillinger

Ronin-appen er nem at bruge til at kontrollere gimbalbevægelser og parameterindstillinger med intelligente funktioner såsom Panorama, Timelapse og Track såvel som flere funktioner på gimbalen og DJI Ronin RavenEye Image Transmission System. Screenshots nedenfor er baseret på iOS-versionen af appen.

∅verste linje

Dvale/vågen: Tap for at aktivere eller deaktivere dvalemode. Når DJI RSC 2 er i dvalemode, vil motoren blive slukket, men gimbalen er stadig tændt.

Indstillinger: Se din konto og hurtigtstartvejledningen.

Enhedsliste: Viser enhedens navn og adgangskode.

Firmware: Viser firmware-versionen.

Academy

Se instruktionsvideoer, og læs manualdokumenterne.

Opret

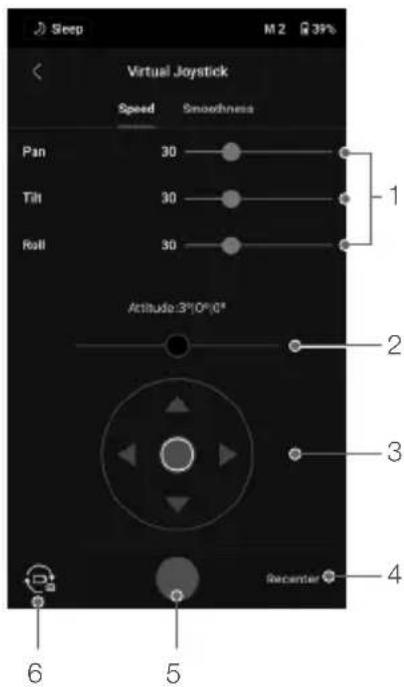

Virtuelt joystick

Brug det virtuelle joystick i appen for at kontrollere gimbalens bevægelser og optagelsen.

1. Kontrollinje: Kontrollerer hastigheden og smidigheden af gimbalen ved at justere kontrollinjen. Hastighed giver brugere mulighed for at justere den fjernkontrollerede rotationshastighed. Smidighed: Giver brugere mulighed for at kontrollere gimbalens følsomhed. Jo lavere smidighedsværdi, jo mere sensitiv er gimbalens bevægelser.
2. Rullepind: Kontrollerer rulleaksebevægelsen på gimbalen ved hjælp af det virtuelle joystick.
3. Pan/tilt-pind: Kontrollerer pan- og tiltningsaksebevægelserne på gimbalen ved hjælp af det virtuelle joystick.
4. Recentrer: Tap for at recentrere gimbalen.
5. Optageknap: Tap for at tage fotos eller optage video.
6. Foto/video-til/fra: Tap for at skifte mellem foto- og videomodes. Sørg for at modet er det samme som indstillingerne på kameraet.

Mobilkraft

Mobilkraft kræver at telefonholderen og en mobiltelefon er monteret vertikalt på et stativ eller et håndtag. Efter aktivering af denne funktion i Ronin-appen kan gimbalbevægelserne kontrolleres ved at tilte og rotere din mobiltelefon.

Hastigheden bestemmer forholdet mellem rotationshastigheden og vinklen. Når hastigheden er indstillet til 50, er vinklen af rotationen for gimbalen og mobiltelefonen 1-til-1. Gimbalen vil bevæge sig i en identisk vinkel i forhold til mobiltelefonen. Når hastigheden er mindre end 50, vil gimbalen dreje langsommere end bevægelsen af telefonen. Når den maksimale hastighed er indstillet højere end en værdi på 50, så roterer gimbalen hurtigere end mobiltelefonen.

Smidighed giver brugere mulighed for at kontrollere gimbalens følsomhed. Jo lavere smidighedsværdi, jo mere sensitiv er gimbalens bevægelser.

Recentrer: Tap for at recentrere gimbalen.

Lukker/optageknap: Tap for at tage fotos eller optage video.

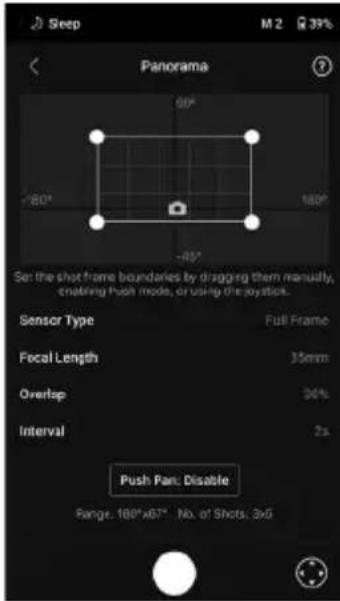

Panorama

Panorama giver brugere mulighed for at optage en serie af internt forbundne still-billeder med præcis kontrol baseret på sensortypen, objektivets brændvidde, overlap og interval.

Sørg for at du har forbundet kameraet og gimbalen ved hjælp af det tilsvarende kamerakontrolkabel, før Panorama bruges.

Overlap: Fastlægger overlap-forholdet af ethvert foto, når et panorama genereres.

Intervaltiden mellem optagelsen af fotos bør indstilles til et sekund mere end lukketiden for at undgå uskarpe billeder, när der bruges lang eksponering.

Efter at kameraindstillingerne er bekræftet, kan panoramaintervallet indstilles ved at trække de hvide prikker på gitterkortet, skubbe gimbalen manuelt eller bruge det virtuelle joystick. Det samlede interval dækket af slutpunkter og optagelserne, der er krævet for at sammensætte panoramaet, vises på det overstående gitterkort. Tilt-akseintervallet i Panorama er -45 ° til +90 ° for at undgå at optage gimbalen i optagelsen, mens pan-aksen giver dig mulighed for at optage en fuld 360 °-rotation.

Tryk på lukker-/optage-knappen for at begynde.

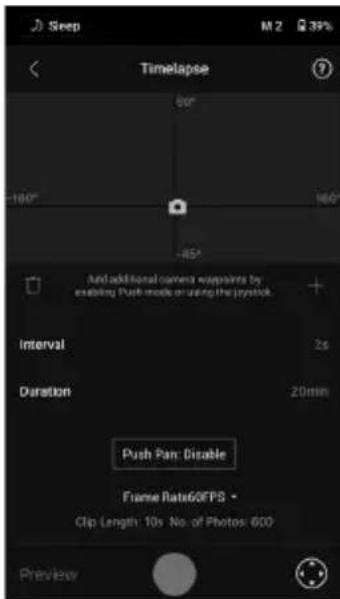

Timelapse

DJI RSC 2 udløser i Timelapse kameraet for at optage still-billeder med den indstillede intervaltid, og vil automatisk stoppe, når afsluttet. Varigheden af Timelapse og billedhastigheden kan indstilles, så DJI RSC 2 kan beregne det præcise antal af billeder, der er nødvendige.

Ved at aktivere Skub-mode, kan brugere manuelt justere pan- og tiltningsakser, før Timelapse startes. Brugere kan skubbe DJI RSC 2 for at ændre kameraets orientering, og justere billedet. Tap på det virtuelle joystickikon for at bruge det virtuelle joystick for at justere kameraorienteringen.

Motionlapse giver brugere mulighed for at indstille op til fem referencepunkter, sådan at kameraet bevæger sig under Timelapse.

For at justere positionen af et referencepunkt, juster kameraet til den ønskede position og tap på ikonet + for at bekræfte referencepunktet. Du kan også bruge det virtuelle joystick for at kontrollere pan-, tiltnings- og rulleakserne.

For at tilføje et andet referencepunkt, så flyt gimbalen til det næste referencepunkt og tap på ikonet + over gitterkortet. Vælg bagefter, for at slette et referencepunkt, det referencepunkt og tap på skraldespandsikonet.

Du kan enten tappe på forhåndsvisning for at sikre dig, at Motionlapse inkluderer alt, eller tappe på lukker-/optage-knappen for at begynde optagelsen efter, at referencepunkterne er indstillet. Sørg for, at kameraet og gimbalen er forbundet ved hjælp af det tilsvarende kamerakontrolkabel.

Track

Track er designet til at optage video med op til 10 referencepunkter. Brugere skal vælge referencepunkterne manuelt ved at bevæge gimbalen eller bruge joysticket. Varighedsparameteren under gitterkortet indikerer, hvor lang tid det vil tage for gimbalen at bevæge sig fra et referencepunkt til det næste. Blivetiden indikerer, hvor lang tid gimbalen vil forblive stabil ved referencepunktet, før den bevæger sig til næste referencepunkt.

PS4 DualShock- og Xbox-kontroller kan bruges til at kontrollere gimbalen og kameraet. Efter at kontrolleren er forbundet til den mobile enhed og gimbalen, kan brugere kontrollere gimbalbevægelser, fokus og zoom, og de kan optage videoer, recentrere gimbal, optage fotos og skifte profiler.

Hastigheden og smidigheden på kontrolpinden kan justeres. Indstil fokusværdien indenfor 10 på kameraindstillingerne for optimal ydeevne. iOS 13 eller højere, Android 9.0 eller højere og Ronin-app v1.4.0 eller højere er påkrævet.

Tap "Sådan bruges" for at lære mere om gamingkontrolleren.

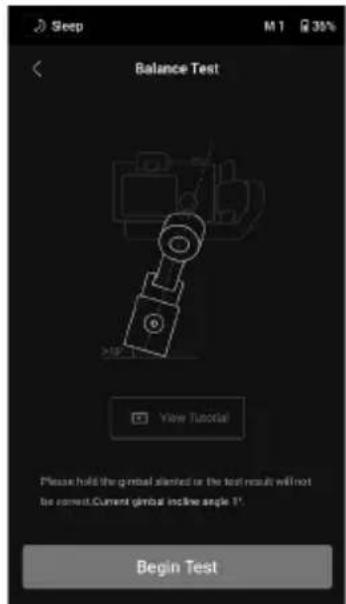

Justering af balance

Tap på begynd test, og DJI RSC 2 vil kontrollere balancestatussen og angive en score for hver akse. Sørg for, at gimbalen ikke på nogen måde er obstrueret, før balancetesten udføres, og følg instruktionerne på skærmen.

Motorparametre

Autotune: Stivhedsværdien er bestemt af nyttelasten på gimbalen. Brug autotune for at få stivhedsværdien automatisk efter balancering.

Tap autotune, og DJI RSC 2 beregner automatisk resultatet baseret på vægten af gimbalopsætningen. Alternativt kan du trykke og holde M-knappen og udløseren nede samtidigt i fire sekunder for at starte autotune uden af bruge appen.

Autotuneprocessen tager ca. 15 til 30 sekunder. Efter autotune kan du se detaljeret motordiagnostik nederst på skærmen. Hvis gimbalen er korrekt balanceret, så er motorens kraftværdi indenfor et interval på ±5. Hvis strømforbruget på en bestemt akse konstant er over det interval, så kontroller den mekaniske balance af DJI RSC 2.

Stivhed: Justering af motorstivhed giver dig mulighed for at finjustere kraften, som anvendes af motorerne, når de reagerer og balancerer vægten på hver akse. Sørg for at have en ekstra margen for at sikre stabilitet hele tiden. Hvis stivhedsværdien er for høj, kan gimbalen ryste, og hvis værdien er for lav, så vil gimbalens ydeevne blive påvirket.

• Sørg for, når autotunes bruges, at de tre akser er ulåste, og at DJI RSC 2 er placeret på en jævn overflade i Lodret- eller Underslung-mode.
• Sørg for, at gimbalen er balanceret, og at stivhedsværdierne er tunet korrekt, hver gang du skifter kamera eller objekt.

Brugerprofil

Der kan indstilles og gemmes tre brugerprofiler.

Vælg blandt Pan and Tilt Follow, FPV, tilpasset og 3D Roll 360.

Hastighed: Fastlægger hvor hurtigt kameraet bevæger sig, mens en pan-, tiltnings- eller rullebevægelse omsættes.

Dødbånd: Fastlægger, hvor meget bevægelse gimbalen tolererer, før pan-, tiltnings- og rullebevægelser af kameraet omsættes.

Skub: Efter aktivering af Skub kan gimbalakserne manuelt skubbes til den ønskede position.

Kontrolindstillinger

Kanaler

Kanalindikation leverer feedback, når fjerndrift konfigureres. Pan-, tiltnings- og rullekanaler kan tildeles igen, og hver akse kan også inverteres. Normal betyder, at retningen af bevægelsen er den samme som joysticket. Inverteret betyder, at retningen af bevægelsen er den modsatte af joysticket.

Når joysticket bruges, kan du kun kontrollere CH1 og CH3, som er kortlagt til tiltnings- og panakser som standard. Du kan tilpasse kanalkortlægningen ved at tappe på aksenavnet til højre på skærmen.

Bevægelse

Du kan indstille joystickkontrollen ved at justere dødbånd, maks. hastighed, smidighed og slutpunkter for hver akse. Der er tre standardprofiler for hver indstilling.

Dødbånd: Når dødbåndsværdierne øges, vil det være nødvendigt med mere bevægelse af pinden for at omsætte de faktiske bevægelser af gimbalen.

Maks. hastighed: Giver mulighed for at justere den fjernkontrollerede rotationshastighed.

Smidighed: Giver mulighed for at kontrollere gimbalens følsomhed. Jo lavere smidighedsværdi, jo mere sensitiv er gimbalens bevægelser.

Slutpunkt: Begrænser rotationsintervallet af gimbalen ved at indstille slutpunkter. Pan-aksen har en kontaktring, som aktiverer DJI RSC 2 til at rotere kontinuerligt, når slutpunkterne er indstillet til 180°. På tiltningsaksen kan du indstille slutpunkterne ifølge dine krav. Nogle længere objektiver kan ramme gimbalrammen. Indstil slutpunktvinklen for at forhindre sådanne tilfælde.

Status

Brug flere funktioner såsom motorpause, deaktiver gimbal-portrætmode, stillemode, systemkalibrering, avanceret kalibrering og gendan gimbalopsætning.

Tjekliste

Når gimbalstatussen er unormal, vises statusinformationen her.

Billedtransmission

Med DJI Ronin RavenEye Image Transmission System monteret, tap på forbind RavenEye på startskærmen på Ronin-appen for at bruge funktionen billedtransmission.

Når en person tracks, anbefales det at vælge og bekræfte personen i midten af kameravisningen ved at trykke på udløseren en gang. Når en genstand tracks, anbefales det at vælge og bekræfte genstanden ved at trække en firkant rundt om den for at genkende genstanden bedre. Gimbalen begynder at tracke, når den har genkendt genstanden.

Den korrekte hastighed skal være indstillet, når ActiveTrack bruges. Emner kan mistes, hvis hastigheden er indstillet for højt, og stabiliseringen kan blive påvirket, hvis hastigheden er indstillet for lavt.

Det anbefales for optimal ydeevne at indstille ActiveTrack-hastigheden til 20, når et objektiv med en 24 mm tilsvarende brændvidde bruges (testet med Sony α7 III). ∅g ActiveTrack-hastigheden, når et objektiv med en tilsvarende brændvidde på mindre end 24 mm bruges. Sænk ActiveTrack-hastigheden, når et objektiv med en tilsvarende brændvidde på mere end 24 mm bruges.

Tap 📋 for at bruge det virtuelle joystick og mobilkraft.

Se DJI Ronin RavenEye Image Transmission Systems brugervejledning for mere information.

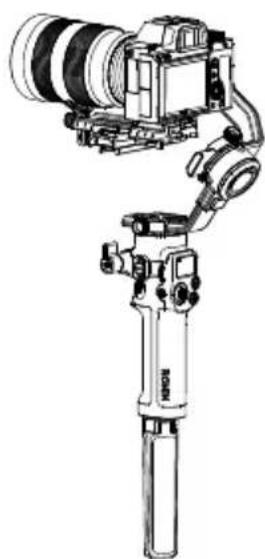

Driftmodes

Der er fire driftmodes for DJI RSC 2: Lodret, Underslung, Flashlight og Briefcase. Lodret-mode: Lodret-mode er aktiveret, når gimbalen er tændt.

Underslung-mode: Gå ind i dvaletilstand, når gimbalen er i Lodret-mode, og vend DJI RSC 2 på hovedet og rotér rulleakserne 180 °. Underslung-mode er aktiveret, når DJI RSC 2 går ud af dvaletilstand.

Briefcase mode: Når DJI RSC 2 er tændt, og fungerer i Lodret-mode, løsn låseknappen på gimbalen, juster den nederste position og spænd låseknappen. Briefcase-mode er aktiveret ved at presse udløseren to gange. Når DJI RSC 2 er tændt, løsn låseknappen på gimbalen, juster den nederste position og spænd låseknappen. Briefcase-mode er aktiveret, når gimbalen er tændt.

Flashlight-mode: Flashlight-mode er aktiveret, när gimbalen tiltes fremad 90 ° fra Lodret-mode. 3D Roll 360 er tilgængeligt, när DJI RSC 2 bruges i Flashlight-mode. Kontaktringen på pan- aksen aktiverer DJI RSC 2 til at udføre en kontinuerlig rullerotation.

Tryk på M-knappen tre gange for et gå ind i eller gå ud af 3D Roll 360, eller gå til brugerprofil i Ronin-appen for at aktivere eller deaktivere 3D Roll 360. Skub joysticket til venstre eller til højre for at begynde 3D Roll 360. Skub joysticket til venstre eller til højre to gange hurtigt efter hinanden for at udløse auto-rotation.

Under auto-rotation: Når grebet er horisontalt, tryk udløseren to gange, og kameraet vil stoppe i en lodret position. Tryk udløseren tre gange og kameraet vil stoppe i en omvendt position. Tryk på udløseren to gange, når grebet er vertikalt, og kameraet vil stoppe ved en panoreringsaksevinkel på 0° med objektivet pegende opad. Tryk på udløseren tre gange, og kameraet vil stoppe ved en panoreringsaksevinkel på 180° med objektivet pegende opad.

Indstil maks. hastighed og smidighed for 3D Roll 360 i kontrolindstillingerne under brugerprofilen i Ronin-appen. Bemærk, at hastighed og dødbånd ikke er tilgængeligt, når 3D Roll 360 bruges.

Opdatering af firmware

Opdater firmware, når Ronin-appen bruges. En besked vil blive modtaget på skærmen, når ny firmware er tilgængelig. Følg instruktionerne på skærmen for at opdatere firmwaren.

Vedligeholdelse

DJI RSC 2 er ikke vandtæt. Sørg for at beskytte den mod støv og vand under brug. Det anbefales at tørre DJI RSC 2 med en blød, tør klud efter brug. SPRAY IKKE nogen rengøringsvæsker på DJI RSC 2.

Specifikationer

Ekstern enhed	Port til tilbehør	NATO-porteM4-monteringshuller1/4"-20 monteringshullerKold sko-monteringVideotransmission/Follow-fokusmotorport (USB-C)RSS-kamerakontrolport (USB-C)Follow-fokusmotorport (USB-C)
	Indgangsstrøm	Model: RB2-3400 mAh -7,2 VType: 18650 2SKapacitet: 3400 mAhEnergi: 24,48 WhMaks. køretid: Ca. 14 timerOpladningstid: Ca. 2 timer (testet med18 W hurtigopladning, PD og QC 2.0hurtigopladningsprotokoller er understøttet)Opladningstemperatur: 5 °C til 40 °C (41 °F til 104 °F)
	Forbindelser Bluetooth	5.0; USB-C
	Krav til Ronin-app	iOS 11.0 eller overAndroid 7.0 eller over
Brugsydeevne	Lastvægt(referenceværdi)	3 kg (håndholdt)
	Maksimal kontrolleret rotationHastighed	Pan-akse: 360 °/sTiltningsakse: 360 °/sRulle-akse: 360 °/s
	MekaniskSlutpunktInterval	Pan-akse: 360 ° kontinuerlig rotationRul-akse: -240 ° til +95 °Tiltningsakse: -112 ° til +214 °
Mekaniske og elektriske egenskaber	Bluetooth-driftsfrekvens	2,40 - 2,4835 GHz
	Bluetooth-senderstrøm	<8 dBm
	Driftstemperatur -20 °C	til 45 °C (-4 °F til 113 °F)
Mekaniske og elektriske egenskaber	Vægt	Gimbal: Ca. 1.20 g (ekskl. lynudløserplade)Lynudløserplade: Ca. 100 gHåndgrebsforlænger/stativ (metal): Ca. 220 gHåndgrebsforlænger/stativ (plastik): Ca. 160 g
	Dimensioner	Gimbal (foldet): 260 × 210 × 75 mm (inkl. håndgreb)Gimbal (foldet ud): 400 × 185 × 175 mm (inkl. håndgreb, ekskl. håndgrebsforlænger/stativ)

Dette indhold kan ændres.

Hvis du har spørgsmål angående dette dokument, bedes du kontakte DJI via e-mail til [e-mail].

RONIN er et varemærke tilhørende DJI OSMO.

Copyright © 2020 DJI OSMO Alle rettigheder forbeholdes.
