BRUGSANVISNING SRV864AOGH SMEG

Generelle sikkerhedsanvisninger 188

Installation 191

Apparatets formål 192

Denne brugermanual 192

Producentens ansvar 193

Sådan læser du brugermanualen 194

BESKRIVELSE 194

Generel beskrivelse 194

ANVENDELSE 194

Forholdsregler 194

Brug af kogepladen 195

RENG∅RING OG VEDLIGEHOLDELSE 196

Rengøring af kogepladen	196
Rengøring af overfladerne	196
Hvad bør man gøre hvis...	197

INSTALLATION 197

Gastilslutning	197
Gastyper og brugslande	200
Tabeller over egenskaber for blus og dyser	201
Elektrisk tilslutning	202
Udskæring i køkkenbordet	202
Indbygget	203

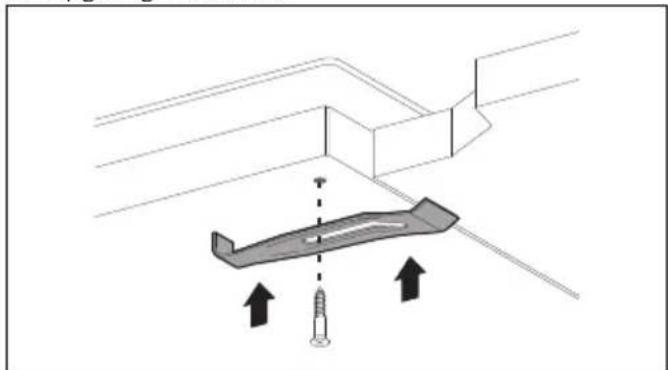

Fastgørelse til indbygningsmøblet	204
Til installatøren	204

Disse instruktioner er udelukkende gyldige for de destinationslande, som er angivet på dataskiltet, som er påsat apparatet.

Dette er en indbygningskogeplade i klasse 3.

BEMÆRKNINGER

Generelle sikkerhedsanvisninger

Skader på personer

• ADVARSEL: Dette apparat og dets tilgængelige dele bliver meget varme under brugen. Børn skal holdes på sikker afstand af apparatet.
• Beskyt hænderne med grillhandsker under brugen.
• Forsøg aldrig at slukke en flamme/ild med vand: Sluk apparatet, og dæk flammen med et låg eller brandhæmmende tæppe.
• Brugen af dette apparat er tilladt for børn fra 8 år og for personer med nedsat fysisk, sensorisk eller mental kapacitet eller med manglende erfaring

eller kendskab, hvis de overvåges eller instrueres i sikker brug af apparatet og i de eventuelle farer, der er forbundet hermed.

• Børn må ikke lege med apparatet.
- Hold børn på under 8 år på afstand, hvis de ikke er konstant overvägede.
- Lad ikke børn under 8 år nærme sig apparatet, mens det er i funktion.
- Rengøring og vedligeholdelse må ikke udføres af børn uden overvågning.
- Sørg for at brænderkronerne er placeret korrekt i deres lejer med de tilhørende brænderdæksler.
- Tilberedningsprocessen skal

altid være under kontrol. En tilberedningsproces med kort varighed skal overvåges konstant.

• ADVARSEL: En tilberedningsproces med fedt- og/eller olieholdige fødevarer uden opsyn kan være farligt og kan medføre brand.
• Fedt og olie kan selvantænde hvis det overophedes. Efterlad ikke komfuret under tilberedning af madvarer som indeholder olie eller fedt. Hvis olier eller fedt selvantændes, må ilden aldrig slukkes med vand. Læg låg på gryden og sluk for det pågældende blus.
• Under tilberedningen må man ikke lægge metalgenstande, såsom bestik eller køkkengrej på kogepladens overflade, da de kan overophede.
• ADVARSEL: Madlavning uden opsyn med fedt eller olie på en kogeplade kan være farligt og kan forårsage brand. Forsøg ALDRIG at slukke ild med vand, men sluk for apparatet og dæk derefter flammen for eksempel med et låg eller et tæppe.
• Brug ikke dåser, lukkede beholdere eller plastikbeholdere til tilberedningen.
• Indsæt ikke spidse metalgenstande (bestik eller værktøj) i apparatets åbninger.
• Undgå at anvende eller

opbevare brandfarligt materiale i nærheden af apparatet eller lige under kogepladen.

• Sluk apparatet efter brugen.
• Træk aldrig i kablet for at hive stikket ud (hvis monteret).
• BRUG IKKE AEROSOLER I NÄRHEDEN AF APPARATET, MENS DET ER I FUNKTION.
  • DER MÅ IKKE FORETAGES ÄNDRINGER PÅ DETTE APPARAT.
• Før ethvert indgreb på apparatet (installation, vedligeholdelse, placering eller flytning), skal man altid bære personligt sikkerhedsudstyr.
• Rengør ikke apparatet, mens det stadig er varmt eller i funktion.
• Før ethvert indgreb på apparatet skal man deaktivere den elektriske hovedforsyning.
• Forsøg aldrig at reparere apparatet selv eller uden indgreb fra en kvalificeret tekniker.
• Såfremt det elektriske forsyningskabel er beskadiget, skal man, for at undgå enhver fare, øjeblikkeligt kontakte det tekniske servicecenter, som vil sørge for at udskifte det.
• ADVARSEL: Brugen af et gaskomfur fører til produktion af varme, fugtighed og forbrændingsprodukter i rummet, hvor det er installeret.

Sørg for god udluftning, især når apparatet er i brug: Hold de naturlige udluftningsåbninger åbne eller installer en mekanisk udluftningsanordning.

- Intensiv og langvarig brug af apparatet kan kræve yderligere udluftning, for eksempel at åbne et vindue eller mere effektiv udluftning, for eksempel ved at øge den mekaniske udsugnings effekt.

Skader på apparatet

• Sæt dig ikke på apparatet.
• Anvend ikke apparatet som støtteflade.
• Bloker ikke åbningerne, ventilations- og udluftningsspalterne.
• Anvend ikke kogepladen, hvis en eventuel ovn installeret under denne er i gang med pyrolyseprocessen.
• Brug ikke dampstråler til rengøring af apparatet.
• Efterlad ikke apparatet uden opsyn under tilberedninger som kan frigive fedt og olie, der kan antænde, hvis det overophedes. Vær yderst forsigtig.
• Brandfare: Opbevar ikke genstande på kogepladen.
• BRUG UNDER INGEN OMSTÄNDIGHEDER APPARATET TIL OPVARMNING AF

OMGIVELSERNE.

- Gryderne og panderne eller bestikket skal være anbragt inden for kogepladens omkreds.

- Alle gryder og pander skal have en flad og regelmæssig bund.

- I tilfælde af spild hvis indholdet er kogt over, skal den overskydende væske fjernes fra kogepladen.

- Spild ikke syreholdige stoffer, såsom citronsaft eller eddike på kogepladen.

- Undgår at spilde sukker eller søde blandinger på kogepladen under tilberedningen.

- Læg ikke materialer eller substanser, der kan smelte eller antænde (papir, plastik eller sølvpapir) på kogepladen under tilberedningen.

- Sæt gryderne direkte på ristene over blussene.

- Anbring ikke tomme gryder og pander på de tændte blus.

- Anvend ikke materialer, som er ru eller slibende, eller skarpe metalskrabere.

- På ståldele eller dele, som er overfladebehandlet med metalfinish (f. eks. anodiseringer, forniklinger, og forkromninger), må ikke anvendes produkter til rengøringen, som indeholder klor, ammoniak eller

blegemiddel.

• Vask ikke aftagelige dele såsom kogepladens riste, brænderkronerne og brænderdækslerne i opvaskemaskinen.
• Dette apparat er ikke udviklet til funktion med eksterne timere eller med fjernbetjeningssystemer.

Installation

• DETTE APPARAT MÅ IKKE INSTALLERES PÅ BÅDE ELLER I CAMPINGVOGNE.
• Dette apparat må ikke installeres over en opvaskemaskine.
• Placér apparatet i køkkenelementet med hjælp fra en anden person.
• Før installationen skal man kontrollere, at de lokale distributionsbetingelser (gassens natur og tryk) og apparatets indstilling er kompatible.
• Apparatet er ikke forbundet til et udledningssystem for forbrændingsprodukterne. Det skal installeres og tilsluttes ifølge gældende installationsforskrifter. Vær særligt opmærksom på forskrifterne om ventilation.
• Justeringsbetingelserne for apparatet er angivet på gasindstillingsetiketten.

• Gastislutningen skal udføres af en autoriseret tekniker.

• Den elektriske tilslutning skal udføres af en kvalificeret tekniker.

• Anvendelse med bøjeligt rør skal udføres således, at længden af røret ikke overskrider 2 meters maksimal forlængelse for bøjelige stålrør og 1,5 meter for gummislanger.
• Gastilslutningsrørene må aldrig komme i kontakt med en bevægelig del af indbygningsmodulet (for eksempel en skuffe) og må aldrig passere, hvor de kan blive trykket.
• Såfremt det kræves, skal man anvende en trykregulator i overensstemmelse med den gældende standard.
• Efter hvert indgreb skal det kontrolleres, at tilspændingsmomentet for gastislutningerne er på mellem 10 Nm og 15 Nm.
• Efter at have fuldført monteringen skal der kontrolleres for eventuelle lækager med en sæbeopløsning, og aldrig med en flamme.
• Kontrollér, at køkkenelementet råder over de påkrævede åbninger.
• Kontrollér, at køkkenelementets materiale er varmeresistent.
• Installation og serviceindgreb skal udføres af kvalificeret personale under overholdelse

af de gældende standarder.

- Det er et krav, at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.

- Anvend kabler, der er varmeresistente op til mindst 90 C.

- Lad forsyningskablet passere bag på køkkenelementet. Sørg for at det ikke berører den nederste del af kogepladen eller en eventuelt indbygget ovn under denne.

- Vær opmærksom ved tilslutning af andre elektriske apparater. Strømforsyningsledningerne må ikke komme i kontakt med de varme kogezoner.

- Spændingsmomentet på skruerne på forsyningskablerne på klemkassen skal være lig med 1,5-2 Nm.

- Installation og eventuel udskiftning af det elektriske tilslutningskabel må udelukkende udføres af teknisk kvalificeret personale.

- Såfremt det elektriske forsyningskabel er beskadiget, skal man, for at undgå enhver fare, øjeblikkeligt kontakte det tekniske servicecenter, som vil sørge for at udskifte det.

- Før ethvert indgreb på apparatet (installation, vedligeholdelse, placering eller flytning), skal man altid bære personligt sikkerhedsudstyr.

- Før ethvert indgreb på apparatet skal man deaktivere den elektriske hovedforsyning.

- Apparatet skal kunne frakobles efter installationen, med tilgængeligt stik eller afbryder i tilfælde af fast tilkobling.

- Udstyr forsyningslinjen med en flerpolet afbryder, med en kontaktafstand, der helt afbryder strømmen under overspændingskategori III betingelser i overensstemmelse med reglerne for installation.

- Vurderingen af apparatets korrekte funktion (knapper kan drejes, placering af riste osv.) skal foretages, når apparatet er installeret og fastgjort til møblet.

- Dette apparat kan anvendes op til en maksimal højde på 2000 meter over havets overflade.

Apparatets formål

Dette apparat er beregnet til tilberedning af fødevarer i hjemmet. Enhver anden anvendelse er ukorrekt. Desuden må det ikke anvendes:

• i medarbejderkøkkenet i butikker, på kontorer og i andre arbejdsmiljøer;
• på gårde/ bondegårdsferiesteder;
• af gæster på hoteller, moteller og indkvarteringsområder;
• på bed and breakfasts.

Denne brugermanual

- Denne brugermanual udgør en integreret

del af apparatet og skal opbevares i hel stand på et lettilgængeligt sted for brugeren under hele apparatets levetid.

• Læs denne manual grundigt, inden du bruger apparatet.
• Forklaringerne i denne manual omfatter billeder, der beskriver det, der normalt vises på displayet. Vi minder dog om, at apparatet kan være udstyret med en opdateret version af systemet, hvilket betyder at det, som vises på displayet, kan afvige fra det, som angives i manualen.

Producentens ansvar

• en anden anvendelse af apparatet end den foreskrevne;
• manglende overholdelse af forskrifterne i brugermanualen;
• manipulering, også af en enkelt del af apparatet;
• anvendelse af uoriginale reservedele.

Identifikationsskiltet indeholder de tekniske data, serienummeret og mærkningen. Identifikationsskiltet må aldrig fjernes.

Bortskaffelse

Dette apparat, som er i overensstemmelse med det europæiske WEEE-direktiv (2012/19/EU), skal bortskaffes separat fra andet affald i slutningen af dets livscyklus.

Dette apparat indeholder ikke stoffer i en sådan mængde, at de betragtes som sundheds- og miljøskadelige ifølge gældende europæiske direktiver.

Elektrisk spænding Fare for dødeligt elektrisk stød

• Deaktiver hovedstrømforsyningen.
• Fjern forsyningskablet fra det elektriske anlæg.

For bortskaffelse af apparatet:

• Tag det elektriske strømforsyningskabel ud, og fjern det.
• Bring efter endt brug apparatet til en genbrugsplads, som er specialiseret i sortering af elektrisk og elektronisk affald, eller tilbagelever det til forhandleren, hvor

det er købt, ved køb af et nyt tilsvarende apparat.

Det præciseres, at der til apparatets emballage anvendes materialer, som ikke forurener, og som kan genanvendes.

- Bring emballagematerialerne til en genbrugsplads.

Plastikemballage Fare for kvælning

• Efterlad ikke emballagen eller dele af den uden opsyn.
• Lad ikke børn bruge emballagens plastikposer til leg.

Tekniske data for energieffektivitet

Oplysningerne i henhold til den europæiske økodesignforordning kan ses i et separat dokument, der ledsager produktvejledningen.

Disse data findes i "Produktinformationsbladet", som kan downloades fra hjemmesiden på siden, der er dedikeret til det pågældende produkt.

For energibesparelse

• Diameteren på grydens bund må ikke rage ud over de prægede linjer på den glaskeramiske overflade.
• Gryderne må ikke placeres uden for kogepladens ramme og hen over displayet.
• Når man køber en gryde, skal man være opmærksom på, om den anviste diameter henviser til bunden eller til grydens diameter foroven, da sidstnævnte næsten altid er større end bunden.
• Ved tilberedning af retter med lang tilberedningstid kan man spare tid og energi ved at anvende en trykkoger, der desuden gør det muligt at bevare vitaminerne i fødevarerne.
• Man skal sikre sig, at der er tilstrækkelig væske i trykkogeren, da overophedning grundet for lidt væske kan beskadige både trykkogeren og kogezonen.
• Om muligt, lægges et låg, der passer i størrelsen, på gryden.
• Vælg den gryde, der passer til den mængde mad, der skal tilberedes. En stor,

men halvtom gryde har et stort energitab.

Hvis kogepladen og en evt. ovn anvendes samtidigt, kan den maksimale grænse for anvendelig effekt under særlige forhold være overskredet af selve det elektriske anlæg.

Sådan læser du brugermanualen

Denne brugermanual anvender de følgende

læsekonventioner:

Advarsel/Forsigtig

Information/forslag

BESKRIVELSE

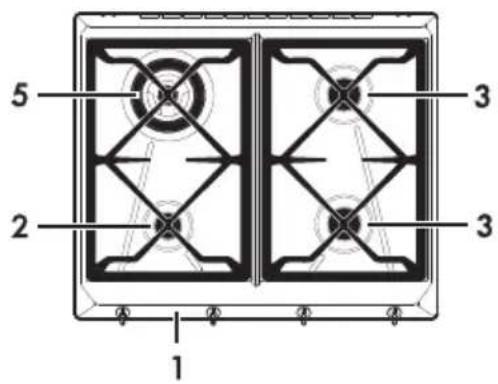

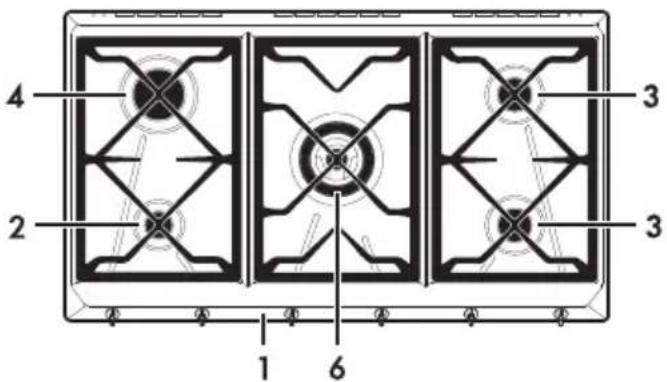

Generel beskrivelse

1 Betjeningspanel
2 Hjælpeblus (AUX)
3 Halvhurtigt blus (SR)
4 Hurtigt blus (R)
5 Ultrahurtigt blus (UR3)
6 Ultrahurtigt blus med dobbeltdæksel (UR2)

Knap til blus

Anvendes til at tænde og indstille kogepladens blus. Tryk på og drej knapperne mod urets retning til værdien for at tænde de tilhørende blus. Drej knapperne i området mellem maksimum og minimum for at indstille flammen. Drej knappen tilbage på positionen at slukke blussene.

ANVENDELSE

Forholdsregler

Se Generelle sikkerhedsanvisninger.

Et gasudslip kan forårsage en eksplosion.

I tilfælde af gaslugt eller skader på gasanlægget:

• Luk øjeblikkeligt for gasforsyningen eller luk ventilen på gasflasken.

• Sluk øjeblikkeligt alle åbne flammer og cigarette.

• Undgå at tænde strømafbrydere eller apparater, og træk ikke strømstik ud. Brug ikke telefoner eller mobiltelefoner inde i bygningen.

• Åbn vinduerne og udluft rummet.
• Tilkald serviceafdelingen eller gasforsyningsselskabet.

Unormal funktion

Enhver af de følgende forhold skal ses som en unormal funktion og kræver en anmodning om eftersyn:

• Ukorrekt tænding af blussene.
• Blussene har vanskeligt ved at forblive tændte.
• Slukning af blussene under funktion.
  • Gashanen er svær at dreje.

Praktiske råd til brug af kogepladen

For at opnå en bedre ydelse fra blussene og et mindre gasforbrug samt undgå at beskadige kogepladen, skal man anvende gryder og pander med flad og regelmæssig bund, udstyret med låg og i den rigtige størrelse i forhold til blusset for at undgå, at flammerne slikker op ad siderne. Når indholdet koger, skal man skrue ned for flammen, så væsken ikke koger over.

Blus Grydens eller pandens diameter

AUX 12 - 14 cm

SR 16 - 20 cm

R 22 - 26 cm

UR2-UR3 22 - 26 cm

Brug af kogepladen

Alle betjeningsknapper på apparatet er samlet på frontpanelet. Ved hver knap er angivet det tilhørende blus. Apparatet er udstyret med en elektronisk tændingsmekanisme. Der skal blot trykkes og drejes på knappen mod uret til symbolet for minimumsflamme, indtil tænding. Hvis blusset ikke tændes inden for de første 15 sekunder, skal knappen drejes til man skal vente med at tænde igen i 60 sekunder. Efter at flammen er tændt, skal knappen holdes nede i nogle sekunder, indtil termoelementerne opvarmes. Det kan ske, at blusset slukker, når knappen slippes: Dette betyder, at termoelementet ikke er varmt nok. Vent et øjeblik, og gentag handlingen. Hold knappen inde i længere tid.

Såfremt blusset slukker ved et uheld, slår sikkerhedsmekanismen til og slukker for gassen, også selvom hanen er åben.

Drej knappen til ⚫ forsøg ikke at tænde igen i 60 sekunder.

Brug af gryderne

For at undgå skoldninger under tilberedningen, skader på pladen eller bordet, skal alle gryderne eller panderne placeres inden for kogepladens omkreds.

Efter hver brug skal man altid kontrollere, at knapperne er i position (slukket).

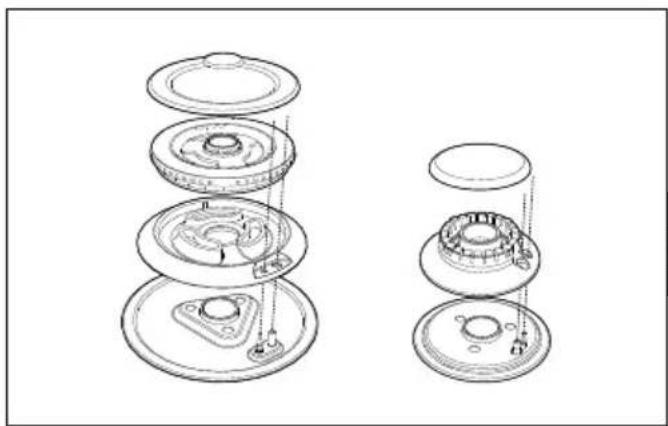

Korrekt placering af brænderkronerne og brænderdækslerne

Før man tænder kogepladens blus, skal man sikre sig, at brænderkronerne er placeret i deres lejer med de tilhørende brænderdæksler. Sørg for at hullerne i blusset står ud for tændrørene og termoelementerne. Kontrollér desuden, at tapperne på brænderdækslerne indsættes korrekt i blussets huller.

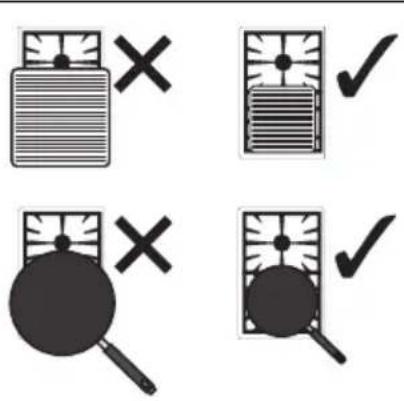

Forholdsregler ved brug af stegepande

Når man ønsker at anvende en stegepande, skal man være opmærksom på enkelte forholdsregler:

• Stegepanden må ikke stikke ud over kogepladens kant.

• Placer ikke stegepanden på flere blus på samme tid.

• Det er muligt at forvarme grillpanden på blussets maksimale effekt, men ikke længere end 10 minutter.

• Hold øje med at blussets flammer ikke rager ud over stegepandens kant.
• Hold en minimumsafstand på 160 mm mellem stegepanden og side- og/eller bagvæggen, især hvis panden er placeret på et Ultra hurtigt blus.
• Brug af stegepander i stentøj eller fedtsten frarådes.
• Brugen af denne må ikke vare længere end 40 minutter.

RENG∅RING OG VEDLIGEHOLDELSE

Rengøring af kogepladen

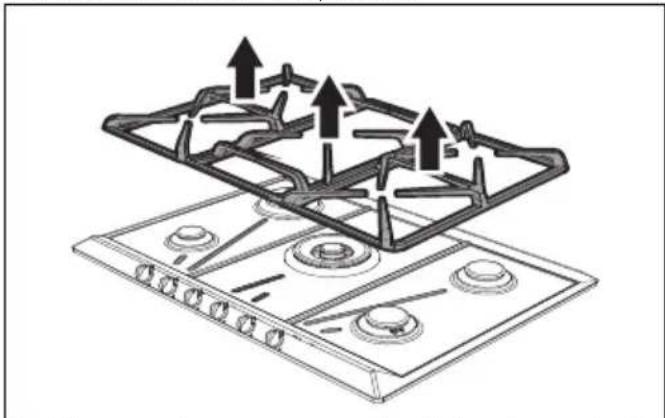

Kogepladens riste

Tag ristene af og rengør dem med lunkent vand og et slibefrit rengøringsmiddel. Fjern alle skorper grundigt. Tør dem, og sæt dem på plads igen på kogepladen.

Ristenes konstante kontakt med flammerne kan med tiden ændre emaljen i nærheden af områderne, som er udsat for varme. Det drejer sig om et naturligt fænomen, som ikke har nogen betydning for funktionen af denne del.

Brænderdæksler og møtrikker

Brænderkronerne og brænderdækslerne kan tages af for at lette rengøringen. Vask dem med varmt vand og et slibefrit rengøringsmiddel. Tag omhyggeligt alle fastbrændte rester af og vent på, at de er helt tørre. Sæt brænderkronerne på igen, og sørg for, at de er placeret korrekt i deres lejer med de tilhørende brænderdæksler.

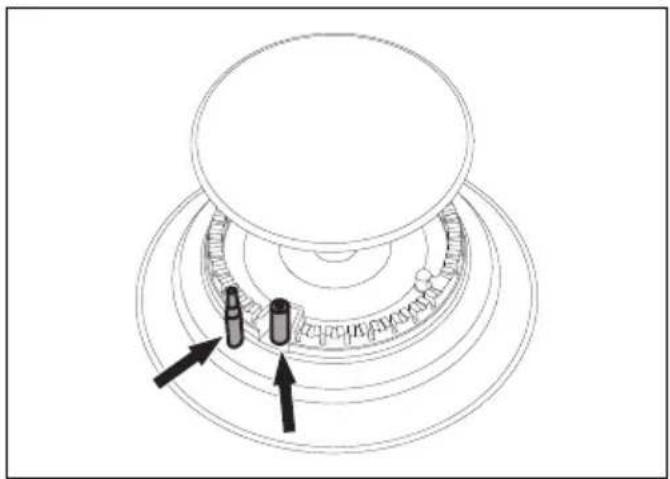

Tændrør og termoelementer

For at tændrørene og termoelementerne fungerer korrekt, skal de altid være ordentligt rengjorte. Kontrollér dem ofte, og rengør dem om nødvendigt med en fugtig klud. Eventuelle indtørrede rester skal fjernes med en tandstik i

træ eller en nål.

Rengøring af overfladerne

For at vedligeholde overfladerne skal de rengøres regelmæssigt, hver gang de har været brugt, men først efter de er afkølet.

Anvend altid specifikke produkter uden slibeeffekt og klorholdige syrer. Hæld produktet på en fugtig klud og tør overfladerne af, skyl omhyggeligt, og tør efter med en blød klud eller med en mikrofiberklud.

Det er vigtigt at undgå at bruge skuresvampe i stål eller skrabere, der ridser, for ikke at beskadige overfladerne. Brug almindelige produkter, som ikke ridser, eventuelt med hjælp fra redskaber i træ eller plastic. Skyl grundigt, og tør efter med en blød klud eller med en mikrofiberklud.

Hvad bør man gøre hvis...

Kogepladen ikke fungerer:

• Kontroller at kogepladen er tilsluttet og at hovedafbryderen er tilkoblet.
• Kontroller at der ikke er strømafbrydelser.
• Kontroller at sikringen ikke er sprunget. I så fald skal sikringen skiftes.
• Kontroller at hjemmets HFI-relæ ikke er slået fra. I så fald skal afbryderen genaktiveres.
  Tilberedningsresultaterne er ikke tilfredsstillende:

INSTALLATION

Apparatet skal installeres af en kvalificeret tekniker og ifølge de gældende standarder.

Apparatet er fabriksindstillet til: metangas G20 med et tryk på 20 mbar.

Gastilslutning

Se Generelle sikkerhedsanvisninger.

Tilslutningen til gasnettet kan udføres ved hjælp af et ubrudt, fleksibelt stålrør under overholdelse af forskrifterne, som er fastlagt af de gældende standarder. For forsyning med andre gastyper henvises til kapitel „Tilpasning til forskellige gastyper”. Apparatets samlestykke for gas er med ½" gevind til udendørgas (ISO 228-1).

Tilslutning med fleksibelt stålrør

Udfør tilslutningen til gasnettet ved hjælp af et fleksibelt stålrør, som er i overensstemmelse med egenskaberne, som er angivet i den gældende

• Sørg for, at kogepladen er korrekt ventileret, og at luftindtagene er helt frie.
  Kogepladen ryger:
• Lad den afkøle og rengør kogepladen efter endt brug.
• Kontroller at maden ikke er kogt over, og brug eventuelt en større gryde eller pande.
  Sikringerne springer hele tiden, eller husets HFI-relæ slår fra konstant:
• Kontakt det tekniske servicecenter eller en elektriker.

standard.

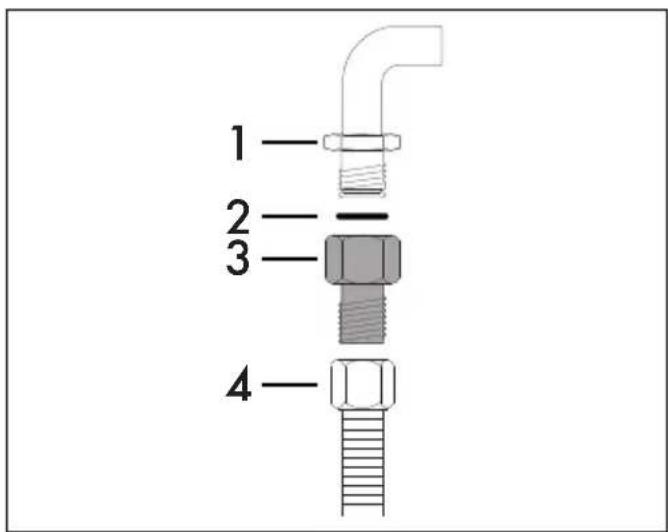

Skru omhyggeligt samlestykket 3 fast på apparatets gastislutning 1 og altid med den medfølgende pakning 2 imellem.

Tilslutning med fleksibelt stålrør med konisk samlestykke

Udfør tilslutningen til gasnettet ved hjælp af et fleksibelt stålrør, som er i overensstemmelse med egenskaberne, som er angivet i den gældende standard.

Skru omhyggeligt samlestykket 3 på gassamlestykket 1 (½" ISO 228-1 gevind) på apparatet med den medfølgende pakning 2 imellem. Påfør isolerende materiale om samlestykkets gevind 3, og skru derefter det bøjelige stålrør 4 på samlestykket 3.

Tilslutning til flydende gas

Anvend en trykregulator, og udfør tilslutningen til gasflasken under overholdelse af forskrifterne, som er fastsat af de gældende standarder.

Forsyningstrykket skal overholde værdierne, som er angivet i "Tabeller over egenskaber for blus og dyser".

Udluftning af lokaler

Apparatet må kun installeres i lokaler med permanent udluftning, som foreskrevet af de gældende standarder. I lokalet hvor apparatet er installeret, skal der kunne strømme så meget luft igennem, som er påkrævet for en almindelig gasforbrænding og for den nødvendige udluftning af samme lokale. Rillerne til luftindtag, som er beskyttede af riste, skal være korrekt dimensionerede ifølge de gældende standarder, og anbragt, så de ikke spærres heller ikke delvist.

Lokalet skal holdes tilstrækkeligt ventileret for at fjerne varmen og fugten, som produceres under tilberedning. Det anbefales særligt efter længere tids brug at åbne et vindue eller at hæve hastigheden på eventuelle ventilatorer.

Udledning af forbrændingsprodukter

Udledning af forbrændingsprodukter kan sikres ved hjælp af emhætter, som er sluttet til en sikker og effektiv skorsten med naturlig cirkulation, eller ved hjælp af tvungen udsugning. Et effektivt udsugningssystem kræver nøjagtig planlægning af en faglig kompetent specialist under overholdelse af placeringer og afstande angivet af de gældende standarder.

Efter endt indgreb skal installatøren udstede en

1 Aftræk ved hjælp af emhætte

2 Aftræk ved mangel på emhætte

A Aftræk i enkelt skorsten med naturlig cirkulation

B Aftræk i enkelt skorsten med elektroventilator

C Aftræk direkte til udvendige omgivelser med elektroventilator på væg eller rude

D Aftræk direkte til udvendige omgivelser på væg

Luft

Forbrændingsprodukter

Elektroventilator

Tilpasning til forskellige gastyper

Ved funktion med andre gastyper skal dyserne udskiftes og primærluften reguleres. For udskiftning af dyserne og indstilling af blussene skal man afmontere pladen.

For at kunne udskifte dyserne, skal man fjerne apparatet fra indbygningselementet.

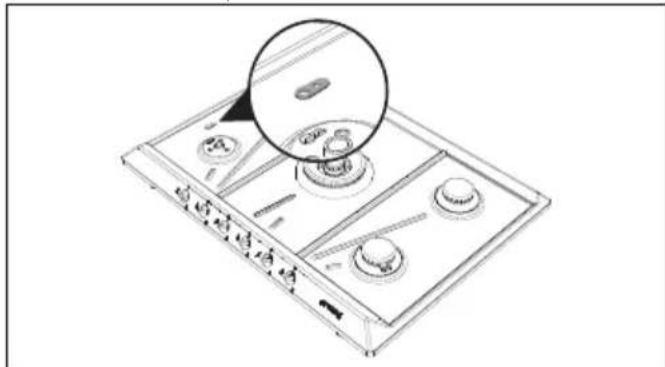

Afmontering af pladen

1. Afmontér ristene fra pladen.

1. Afmontér knapperne ved at løfte dem ud af deres lejer.

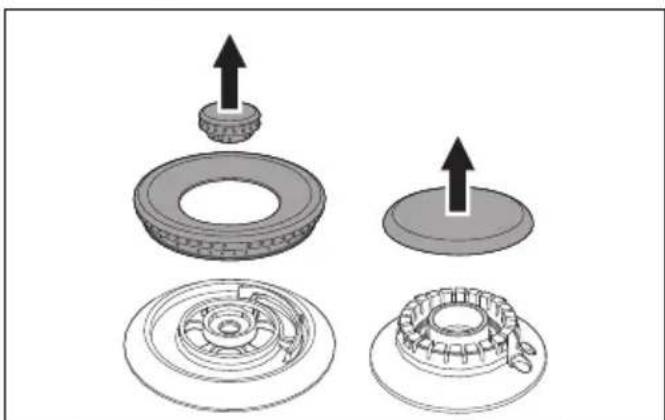

1. Fjern brænderdækslerne og de tilhørende møtrikker.

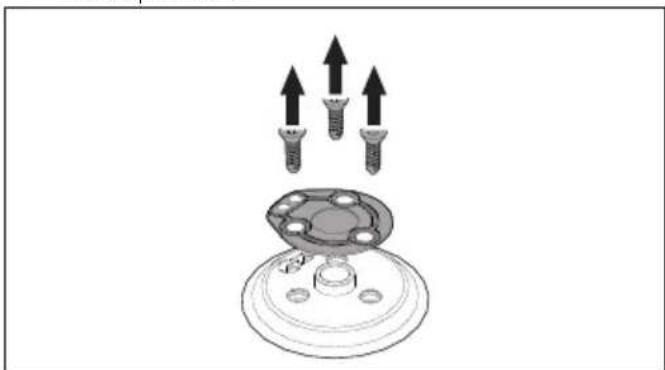

1. Afdrej skruerne under hvert blus for at fjerne holdepladen.

1. Fjern tætningslisten på termoelementerne og tændrørene på hvert blus.

Udskiftning af dyser/regulering af luft

1. Med en skruenøgle fjernes dyserne "C", og man monterer dyser, som er tilpasset den nye gastype, ifølge indikationerne, som er

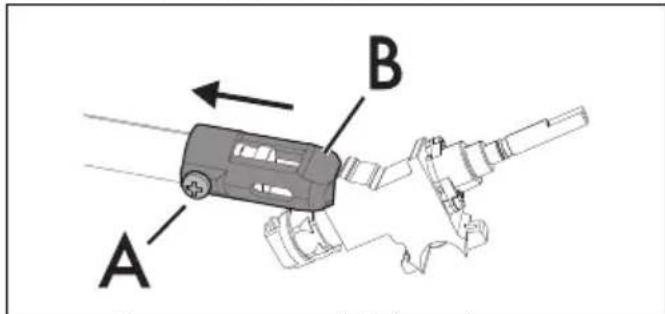

1. Sæt beslaget "B" tilbage i den oprindelige position, så det helt dækker dysen C.

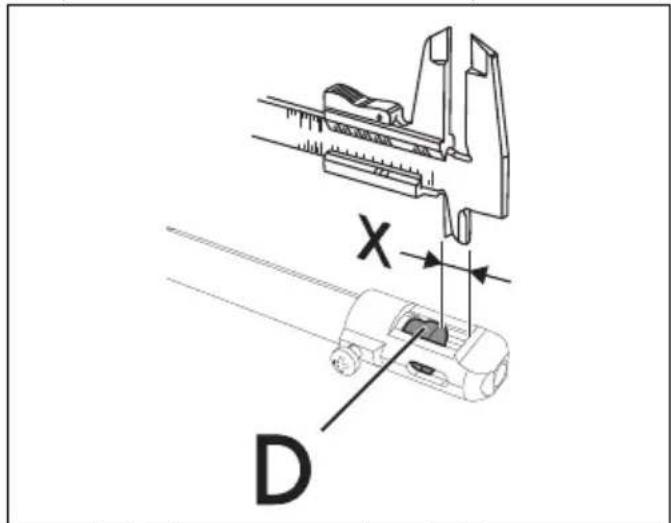

1. Indstil luftstrømmen ved at skubbe Venturi-røret "D", indtil man opnår afstanden "X" angivet i de tilhørende tabeller (se "Tabel med egenskaber for blus og dyser" under punktet "Primærluft (mm)") og stram derefter skruen "A".
   11.Efter regulering af hvert blus genmonteres apparatet korrekt.

Dysens spændingsmoment må ikke overskride 3 Nm.

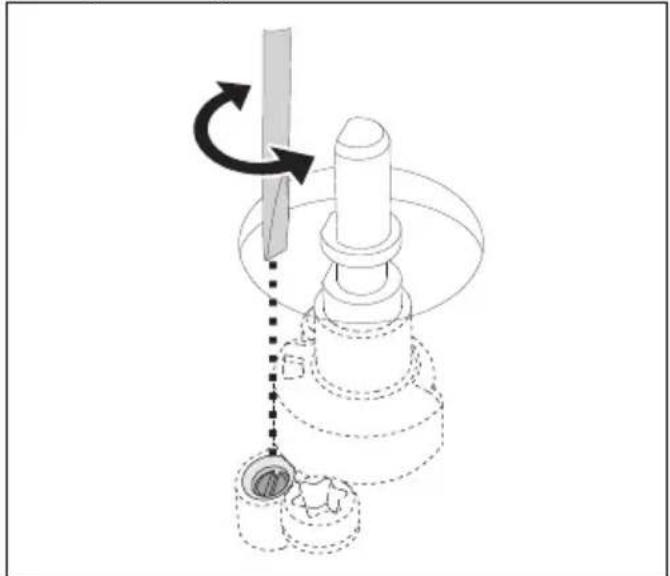

Minimumsindstilling for metangas eller bygas

1. Tænd for blusset, og sæt det på minimum.
2. Tag knappen af gashanen, og skru reguleringsskruen på siden af hanens stang

(afhængigt af modellen), indtil der opnås en regelmæssig minimumsflamme.

1. Montér igen knappen, og kontrollér at blussets flamme er stabil.
2. Drej hurtigt knappen på maks. og derefter på min.: Flammen må ikke gå ud.
3. Gentag indgrebet på alle gashanerne.

Minimumsindstilling for flydende gas

Efter tilpasning til en anden gastype end den fabriksindstillede skal gasindstillingsetiketten på apparatet udskiftes med den, som svarer til den nye gastype. Etiketten findes i konvolutten med dyserne (hvor de medfølger).

Smøring af gashanerne

Med tiden kan gashanerne blive sværere at dreje og sætte sig fast. Sørg for at rengøre dem indvendigt og udskifte deres smørefedt.

Gashanerne skal smøres af en specialiseret tekniker.

Gastyper og brugslande

Gastype IT		GB IE	FR BE	ES PT RU			SE DK	FI NO	PL HU
1 Metangas G20
G20		20 mbar	●	●		●	●	●	●	●
G20/25		20/25 mbar			●
2 Metangas G20
G20		25 mbar									●
3 Metangas G25.1
G25.1		25 mbar									●
Gastype		IT	GB IE	FR BE	ES	PT	RU	SE DK	FI NO	PL	HU
4 Metangas G2.350
G2.350	13 mbar									•
5 Flydende gas G30/31
G30/31	28-30/37 mbar	•	•	•	•	•	•
G30/31	30/30 mbar							•	•		•
6 Flydende gas G30/31
G30/31	37 mbar									•
7 Bygas G110
G110	8 mbar	•						•

Det er muligt at identificere de tilgængelige gastyper på baggrund af installationslandet. Der henvises til indeksnummeret for identifikation af de korrekte værdier i "Tabeller over egenskaber for blus og dyser".

Tabeller over egenskaber for blus og dyser

1	Metangas G20 - 20 mbar	AUX	SR	R	UR2 (int+ext)	UR3
	Nominel varmeeffekt (kW) 1,10 1,7 3,10 1,10 + 3,90 3,30
	Dysediameter (1/100 mm)	73	92	126	73 + 140	130
	Reduceret effekt (W)	400	450	750	400 + 1200	1400
	Primærluft (mm)	1,5	1,5	2,5	2 + 2	2
2	Metangas G20 - 25 mbar	AUX	SR	R	UR2 (int+ext)	UR3
	Nominel varmeeffekt (kW)	1,10	1,70	3,10	1,10 + 3,90	3,30
	Dysediameter (1/100 mm)	73	92	115	73 + 132	123
	Reduceret effekt (W)	400	450	750	400 + 1200	1400
	Primærluft (mm)	1,5	1,5	1,5	2 + 4	1,5
3	Metangas G25.1 - 25 mbar	AUX	SR	R	UR2 (int+ext)	UR3
	Nominel varmeeffekt (kW)	1,10	1,70	3,10	1,10 + 3,90	3,30
	Dysediameter (1/100 mm)	76	98	135	76 + 150	140
	Reduceret effekt (W)	400	450	750	400 + 1200	1400
	Primærluft (mm)	1,5	1,5	1,5	2 + 4	1,5
4	Metangas G2.350 - 13 mbar	AUX	SR	R	UR2 (int+ext)	UR3
	Nominel varmeeffekt (kW)	1,10	1,70	3,00	1,10 + 3,90	3,30
	Dysediameter (1/100 mm)	100	105	140	100 + 200	180
	Reduceret effekt (W)	400	450	750	400 + 1200	1400
	Primærluft (mm)	1,5	1	1,5	2 + 3	2
5	Flydende gas G30/31 - 30/37 mbar	AUX	SR	R	UR2 (int+ext)	UR3
	Nominel varmeeffekt (kW)	1,10	1,70	3,10	1,10 + 3,90	3,30
	Dysediameter (1/100 mm)	48	62	85	48 + 92	87
	Reduceret effekt (W)	400	450	750	400 + 1200	1400
	Primærluft (mm)	2	2	10	4 + 10	3
	Nominel effekt G30 (g/h)	80	124	225	80 + 284	240
	Nominel effekt G31 (g/h)	79	121	221	79 + 279	236
6	Flydende gas G30/31 - 37 mbar	AUX	SR	R	UR2 (int+ext)	UR3
	Nominel varmeeffekt (kW)	1,10	1,70	3,10	1,10 + 3,90	3,30
	Dysediameter (1/100 mm)	48	60	80	48 + 89	82
	Reduceret effekt (W)	400	450	750	400 + 1400	1600
	Primærluft (mm)	2	2	3	4 + 10	3
	Nominel effekt G30 (g/h)	80	124	225	80 + 284	240
	Nominel effekt G31 (g/h)	79	121	221	79 + 279	236
7	Bygas G110 - 8 mbar	AUX	SR	R	UR2 (int+ext)	UR3
	Nominel varmeeffekt (kW) 1,10 1,70 3,10 1,10 + 3,80 3,30
	Dysediameter (1/100 mm)	132	165	240	132 + 290	250
	Reduceret effekt (W)	400	450	750	400 + 1200	1400
	Primærluft (mm)	1	1	1	1,5 + 4	2

Dyser, som ikke medfølger, kan fås hos de autoriserede servicecentre.

Elektrisk tilslutning

Se Generelle sikkerhedsanvisninger.

Generelle informationer

Kontrollér, at egenskaberne på det elektriske net passer til de data, der er angivet på skiltet. Identifikationsskiltet med tekniske data, serienummeret og mærkningen er synligt placeret på apparatet.

Skiltet må aldrig fjernes.

Udfør jordforbindelsen med et kabel, som er mindst 20 mm længere end de andre.

Apparatet kan fungere på følgende måder:

- 220-240 V 1N\~

De angivne værdier refererer til tværsnittet på den indvendige ledning.

Strømforsyningskablerne er dimensioneret, så de tager højde for samtidighedsfaktoren (i overensstemmelse med EN 60335-2-6 standarden).

Fast tilslutning

Udstyr forsyningslinjen med en flerpolet afbryder, som sikrer frakobling fra nettet med en kontaktåbning, som muliggør en komplet frakobling under betingelserne iht. overspændingskategori III og i overensstemmelse med installationsreglerne.

For markedet i Australien/New Zealand:

Den indbyggede afbrydelse i den faste forbindelse skal opfylde kravene i standarden AS/NZS 3000.

Undgå brug af stikomformere, adaptere eller stikdåser, da disse kan forårsage overophedning, og anordningerne kan smelte.

Udskæring i køkkenbordet

Sikkerhedsforskrifter til positionering og installation

Se Generelle sikkerhedsanvisninger.

• Installationen kan udføres på forskellige materialer, herunder murværk, metal, massivt træ og træ beklædt med plastiklaminat, såfremt det er varmeresistent (> 90 °C).
• Finér, pålimede paneler eller beklædninger i plastik på tilstødende elementer skal være varmeresistente (>90 °C), da de ellers kan deformeres med tiden.
• Hvis møblet ikke har den nødvendige åbning til indbygning, er det nødvendigt at lave det, et indgreb, der kræver murer- og/ eller tømrerarbejde, og derfor skal udføres af en faguddannet håndværker.
• Minimumsafstanden, der skal overholdes mellem emhætter og kogepladen skal svare til den minimumsafstand, der er angivet i monteringsvejledningen for emhætten.
• Også minimumsafstandene til bagvæggen for udskæringerne til kogepladen, som er angivet i monteringsvejledningen, skal overholdes.
• Hvis kogepladen installeres over en ovn, skal denne være udstyret med en afkølingsventilator.

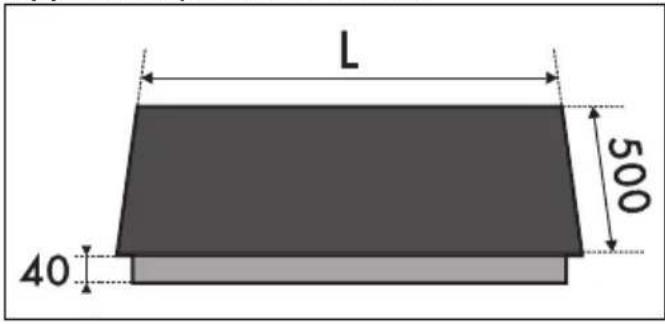

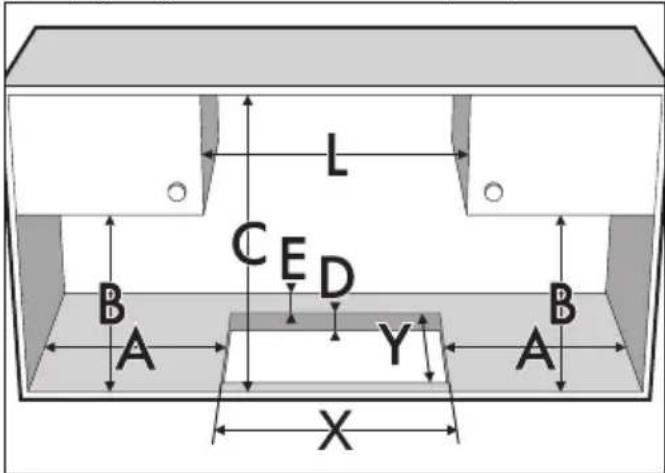

Apparatets pladsbehov (mm)

L

Modeller på 60 cm 596

Indbygningsmøblets størrelse (mm)

* Hvis der er anbragt et møbel over kogepladen. Hvis der er monteret en emhætte, henvises man til målene i den relevante manual.

Indbygget

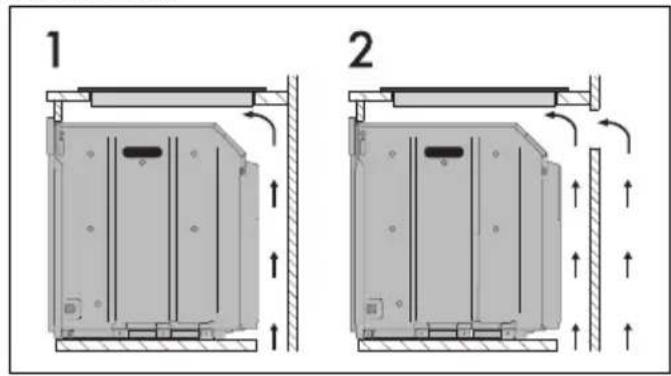

På køkkenelement med indbygget ovn

Afstanden mellem kogepladen og køkkenelementerne eller de indbyggede apparater skal være således, at den sikrer en tilstrækkelig ventilation og luftudskiftning. Hvis kogepladen er installeret over en ovn, skal man efterlade et frirum mellem kogepladens bund og den del af produktet, som er monteret

nedenunder.

1 Med åbning i bunden

2 Med åbning i bunden og på bagsiden

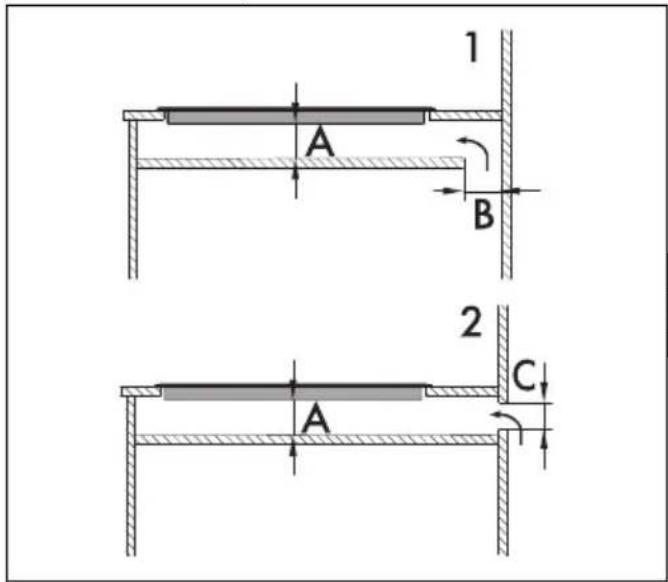

På en neutral åbning

Hvis der findes andre møbler under kogepladen, skal der monteres en dobbelt træbund mindst 20 mm under kogepladens underside, for at undgå utilsigtet kontakt. Den dobbelte bund skal kun kunne afmonteres med passende værktøj.

1 Med åbning i bunden

2 Med åbning på bagsiden

A min. 20 mm - max. 50 mm

B max. 50 mm

C max. 50 mm

Såfremt dobbeltbunden i træ ikke monteres, udsættes brugeren for mulig utilsigtet kontakt med skarpe eller varme dele.

Kogepladens tætningsliste

For at undgå indtrængning af væske mellem kogepladens ramme og køkkenbordet, skal man før monteringen påsætte den medfølgende klæbende tætningsliste langs hele kogepladens

kant.

1. Man skal holde sig til målene vist på figuren og være opmærksom på, at den indvendige tætningslistes kanter skal være i plane med hullet.

1. Få den til at klæbe, med et let tryk, til overfladen på den udvendige omkreds af det udskårne hul i køkkenbordet.

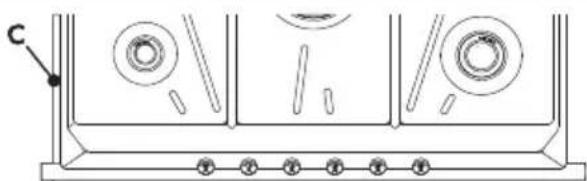

2. Skær forsigtigt den overskydende kant (C) af tætningslisten.

Fastgør ikke kogepladen med silikone. Dette giver ikke mulighed for at afmontere kogepladen uden at beskadige den.

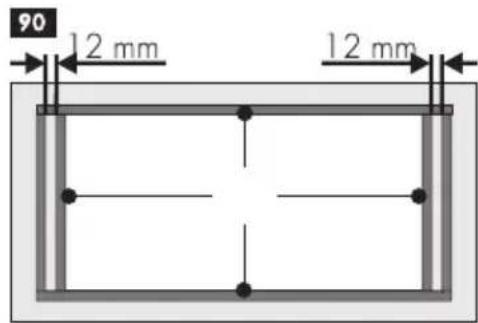

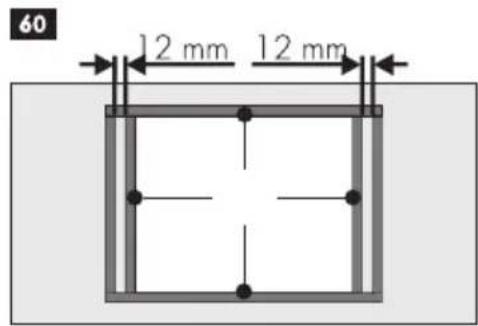

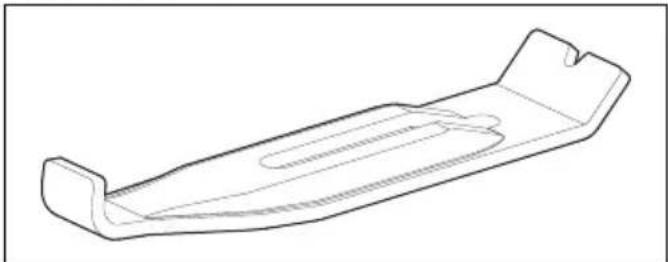

Fastgørelse til indbygningsmøblet

For at sikre fastgørelse til indbygningsmøblet og optimal centrering skal de medfølgende låsebeslag skrues i ud for hullerne på den nederste skærm.

Skru fastgøringsbeslagene i de tilhørende huller for at fastgøre kogepladen korrekt til indbygningsrammen.

• Hvis apparatet tilsluttes med stik, skal stikket altid være tilgængeligt efter installationen.
• Undgå at bukke eller indeklemme tilslutningskablet.
• Apparatet skal installeres ifølge installationsskemaerne.
• Forsøg ikke at afdreje eller forcere samlestykkets gevindskårne bøjning. Man risikerer at beskadige denne del af apparatet, hvilket kan medføre et bortfald af producentens garanti.
• Brug vand og sæbe på alle forbindelser for at kontrollere for udslip af gas. Brug IKKE åben ild til at identificere eventuelle udslip.
• Tænd alle blussene enkeltvis og samtidigt for at sikre at gasventilen, brænderen og tændingen fungerer korrekt.
• Drej blussenes knapper til positionen for minimum flamme og observer flammens stabilitet for hver brænder, enkeltvist og alle sammen på en gang.
• Såfremt apparatet ikke fungerer korrekt efter udførsel af alle kontrollerne, skal du henvende dig til dit lokale og autoriserede servicecenter.
• Når apparatet er installeret korrekt, beder vi dig venligst instruere brugeren i den korrekte anvendelsesmetode.
