BRUGSANVISNING HDCC32502 ABUS

Tak, fordi du har valgt at købe dette produkt.

Hermed erklærer ABUS Security-Center, at kameraerne opfylder kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresser:

For at kunne bibeholde denne tilstand og sikre en ufarlig drift skal du som bruger følge denne betjeningsvejledning!

Har du spørgsmål, bedes du henvende dig til din forhandler eller kontakte vores kundeservice:

Post: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Tyskland

E-mail: [e-mail]

Tlf.: [phone]

Åbningstider hotline: Man.-tor.: Kl. 8 til 17, fre.: Kl. 8 til 14

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata.

Ansvarsfritagelse

Denne betjeningsvejledning er udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette skriftligt på den ovenfor anførte adresse.

ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne.

ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Symbolforklaring

	Symbolet med lynet i trekanten anvendes, når der er helbredsfare, f.eks. på grund af elektrisk stød.
	Et udråbstegn, der befinder sig i trekanten, gør opmærksom på vigtige anvisninger i betjeningsvejledningen, som ubetinget skal overholdes.
	Dette symbol vises, når du skal have særlige tips og henvisninger vedr. betjeningen.

Opremsninger

9. ...10. ...	Opremsninger med fastlagt rækkefølge i teksten eller adversel.
• ...• ...	Opremsninger uden fastlagt rækkefølge i teksten eller adversel.

Korrekt anvendelse

Brug kun udstyret til det formål, som det er blevet bygget og udviklet til! Enhver anden brug anses for at være ukorrekt!

Vigtige sikkerhedshenvisninger

Generelt

Inden du bruger udstyret første gang, skal du læse følgende anvisninger grundigt igennem og overholde alle advarsler, også selvom du føler dig fortrolig med håndteringen af elektronisk udstyr.

	Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder garantien. Vi påtager os intet ansvar for følgeskader!
	Vi påtager os intet ansvar i forbindelse med materielle skader og/eller personskader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder enhver form for garanti!

Opbevar denne håndbog omhyggeligt som fremtidig reference.

Hvis du sælger eller giver udstyret videre, er det vigtigt, at også denne vejledning følger med.

Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte dit helbred, men også til at beskytte udstyret. Læs følgende punkter grundigt igennem:

Strømforsyning

• Tilslut kun dette udstyr til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding der findes hos dig, skal du kontakte dit el-forsyningsselskab.
• Afbryd udstyret fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder
• Udstyret afbrydes kun helt fra strømnettet, hvis strømforsyningen fjernes.
• For at koble udstyret helt fra strømforsyningen skal netstikket trækkes ud af netstikdåsen.
• For at undgå brandfare bør udstyrets netstik trækkes ud af netstikdåsen, hvis udstyret ikke skal bruges i en længere periode.

Overbelastning / overspænding

• Træk stikket ud af stikdåsen inden en storm og/eller et uvejr, hvis der er fare for lynnedslag, eller slut udstyret til en uafbrudt strømforsyning.
• Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

Kabler

• Tag altid fat i alle kabler ved stikket, og træk ikke i selve kablet
• Tag aldrig fat i kablet med våde hænder, da dette kan medføre en kortslutning eller elektrisk stød.
• Undlad at stille udstyret, møbler eller andre tunge genstande på kableme, og pas på, at kablerne ikke bliver bøjet, især ved stikket og ved tilslutningsbøsningerne
• Bind aldrig en knude på et kabel, og bind det ikke sammen med andre kabler.
• Alle kabler skal lægges, så ingen træder på dem eller kan falde over dem.
• Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontroller netkablet regelmæssigt.
• Netkabel og netstik må ikke ændres eller manipuleres.
• Undlad at bruge adapterstik eller forlængerkabler, der ikke svarer til de gældende sikkerhedsstandarder, og undlad at foretage indgreb på strøm- og netkabler.

Børn

• Elektrisk udstyr skal opbevares utilgængeligt for børn! Lad aldrig børn bruge elektrisk udstyr uden opsyn. Børn kan ikke altid se de mulige farer. Smådele kan være livsfarlige, hvis de sluges.
• Hold også emballagefolie væk fra børn. Der er fare for kvælning!
• Dette udstyr skal ikke betjenes af børn. Fjedrende dele kan springe ud, hvis udstyret bruges ukorrekt, og kan medføre kvæstelser (f.eks. i øjnene) på børnene.

Overvågning

• Idrifttagningen af overvågningsanlæg kan i bestemte lande være forbudt eller reguleret ved lov.
• Ejeren skal før idrifttagning af anlægget sørge for, at overvågningen er i overensstemmelse med de lovmæssige rammebetingelser.

Placering / driftsomgivelser

Stil ingen tunge genstande på udstyret.

Udstyret er kun konstrueret til drift i rum med passende temperatur eller luftfugtighed (f.eks. badeværelser) eller uforholdsmæssig høj støvdannelse. Kontroller de tekniske data for de enkelte enheder for at få en nøjagtig angivelse.

Vær opmærksom på, at

der altid er tilstrækkelig ventilation (undlad at placere udstyret i en reol, på et tykt tæppe, på en seng eller således, at ventilationsåbninger dækkes, og hold mindst 10 cm afstand til alle sider);
- ingen direkte varmekilder (f.eks. radiatorer) påvirker udstyret;
- der ikke er direkte sollys eller kraftigt kunstigt lys på udstyr til indendørs brug;
udstyret ikke står i umiddelbar nærhed af magnetfelter (f.eks. højtalere);
- ingen åbne brandkilder (f.eks. brændende stearinlys) står på eller ved siden af udstyret;
- kontakt med vandsprøjt og -dråber på udstyr til indendørs brug og aggressive væsker undgås,
udstyret ikke anvendes i nærheden af vand; udstyret må især aldrig nedsænkes i væske (stil ingen væskefyldte genstande, f.eks. vaser eller drikkevarer, på eller ved siden af udstyret);
- ingen fremmedlegemer trænger ind i det;
- udstyret ikke udsættes for kraftige temperatursvingninger, da luftfugtigheden kan kondensere og føre til kortslutninger;
udstyret ikke udsættes for uforholdsmæssigt store rystelser og vibrationer.

Udpakning

Håndtér udstyret meget forsigtigt, när du pakker det ud.

Emballage og emballagetilbehør kan genbruges og skal principielt afleveres til genanvendelse.

Vi anbefaler dig følgende:

Hvis sådanne containere ikke findes der, hvor du bor, kan du smide dem ud sammen med husholdningsaffaldet.

Advarsel

Start med at kontrollere udstyret, hvis den originale emballage er beskadiget. Hvis udstyret er beskadiget, skal du sende det tilbage sammen med emballagen og informere transportfirmaet.

Idriftsættelse

- Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

	AdvarselSørg ved installation i et eksisterende videoovervågningsanlæg for, at alt udstyr er koblet fra nettet og lavspændingsstrømkredsen!
	AdvarselUkorrekt og uprofessionelt arbejde på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Vedligeholdelse og pleje

Vedligeholdelse er nødvendig, hvis udstyret er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er trængt væske eller genstande ind i udstyret, hvis det er blevet udsat for regn eller fugt, eller hvis det ikke fungerer fejlfrit eller er faldet ned.

Vedligeholdelse

• Hvis du konstaterer røgudvikling, unormale lyde eller lugte, skal du straks slukke for udstyret og trække stikket ud af stikdåsen. I disse tilfælde må udstyret ikke anvendes igen, før en fagmand har foretaget en kontrol.
• Bed kvalificeret fagpersonale om at udføre al vedligeholdelse.

• Åbn aldrig huset på udstyr eller tilbehør, hvis det ikke er påkrævet. Da der altid er livsfare på grund af elektrisk stød, när huset er åbnet, må du kun åbne huset, när udstyret er uden spænding.
  På noget udstyr er åbning af udstyret absolut nødvendigt og tilladt til følgende formål:

• Montering af udstyret

• Ilægning af lagermedium (SD-kort eller harddisk)
• Adgang til vigtige funktioner (reset-tast eller WPS-tast)

Rengøring

• Udstyrets hus må kun rengøres med en fugtig klud.
  Brug ikke opløsningsmidler, spiritus, fortyndere osv. Undlad at bruge følgende substanser: Saltvand, insektfjerner, klor- eller syreholdige opløsningsmidler (salmiak), skurepulver.
• Tør forsigtigt over overfladen med bomuldskluden, til overfladen er helt tør.

Udstyret fungerer med farlig spænding. Afbryd udstyret fra nettet ved vedligeholdelse eller rengøring!

Indhold

1. Indhold i kassen ....60
2. Beskrivelse af hardwaren....61

2.1. HDCC32561 / HDCC35560 61
2.2. HDCC42561 / HDCC45560 61

■ Analog HD 2MPx kamera
- Boreskabelon
■ 30 m kombi-kabel
■ Monteringsmateriale
■ Vejledning

HDCC35560

■ Analog HD 2MPx kamera
■ Boreskabelon
■ 30 m kombi-kabel
■ Monteringsmateriale
- Vejledning

HDCC42561

■ Analog HD 2MPx kamera
- Boreskabelon
■ 30 m kombi-kabel
■ Monteringsmateriale
- Vejledning

HDCC45560

■ Analog HD 2MPx kamera
- Boreskabelon
■ 30 m kombi-kabel
■ Monteringsmateriale
- Vejledning

2. Beskrivelse af hardwaren

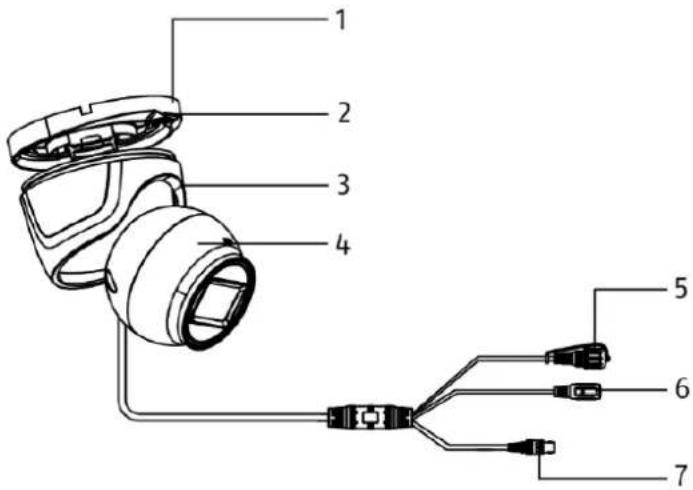

2.1. HDCC32561 / HDCC35560

1	Kamerabundplade	2	Låseplade
3	Kameradæksel	4	Kamera
5	KontaktTil at skifte mellem de analoge formater (TVI / CVI / AHD / CVBS)	6	Spændingstilslutning(5,5x2,1 m, hunstik)
7	BNC-videoudgang (TVI / CVI / AHD / CVBS)

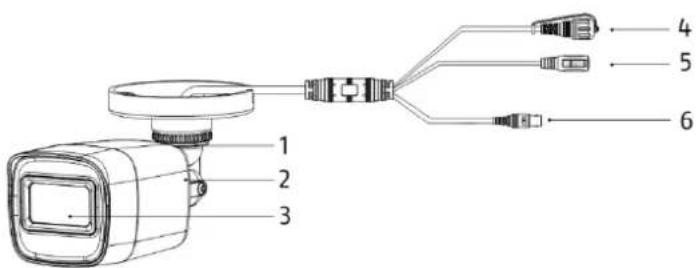

2.2. HDCC42561 / HDCC45560

1 2 3 4 5 6

1	Kameravægbeslag	2	Kamera
3	Objektiv	4	KontaktTil at skifte mellem de analoge formater (TVI / CVI / AHD / CVBS)
5	Spændingstilslutning(5,5x2,1 m, hunstik)	6	BNC-videoudgang (TVI / CVI / AHD / CVBS)

Under monteringen skal kameraet være afbrudt fra netspændingen.

3.1. HDCC32561 / HDCC35560

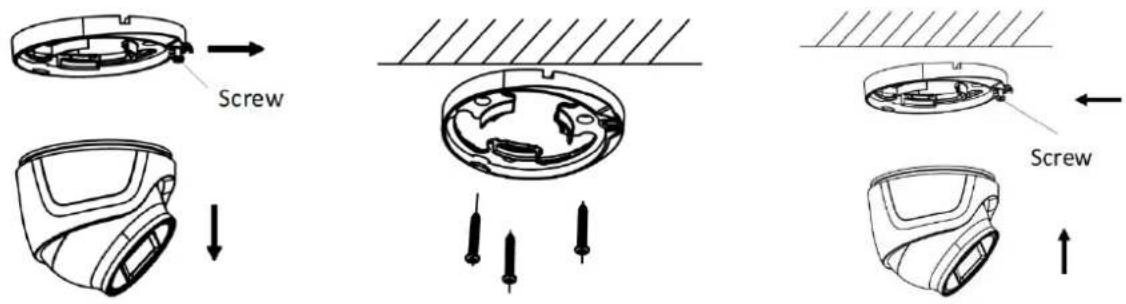

Lim den medfølgende boreskabelon på det ønskede installationssted for kameraet. Løsn skruen på läsepladen. Brug de medfølgende dyvler og skruer til at fastgøre kamerabundpladen.

Hvis kablet skal lægges fra siden, skal du ikke fastgøre kamerabundpladen helt, så du stadig kan lægge kameraets kabler.

Løft nu igen kamera med kameradæksel hen til kamerabundpladen, og lås denne med låsepladen og skruen.

Justering

Løsn skruen på läsepladen en smule for at justere kameraet.

1. Panorering: 0-360°
2. Tilt: 0-75°
3. Rotation: 0-360°

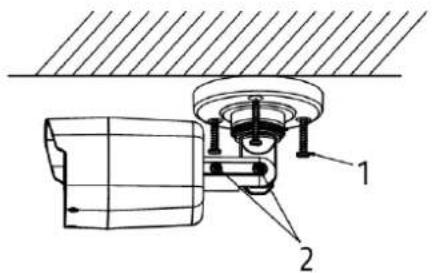

3.2. HDCC42561 / HDCC45560

1

Skruer til fastgørelse

2

Skruer til justering

Lim den medfølgende boreskabelon på det ønskede installationssted for kameraet. Bor de nødvendige huller.

Brug de medfølgende dyvler og skruer til at fastgøre kameraet.

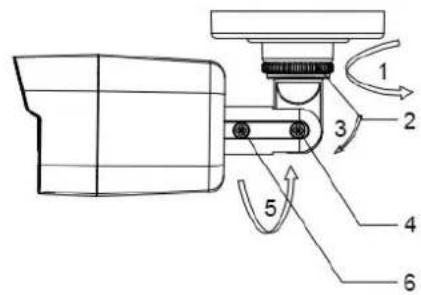

Justering

1. Panorering: 0-360°
2. Fastgørelsesring til panorering
3. Tilt: 0-180°
4. Fastgørelsesring til tiltning
5. Rotation: 0-360°
6. Fastgørelsesring til rotation

3.3. Placering af videokablet

For at overføre kameraets videosignal til en analog optager skal der bruges et koaksialkabel med et BNC-stik (male, han). Kabellængderne til det næste udstyr må ikke overstige 800 meter (2MPx) eller 300 meter (5MPx).

Vær opmærksom på, at hvis kableme lægges ved siden af strømledninger eller andre ledende materialer, kan kameraets billedoverførsel blive forstyrret.

Anbefaling:

Brug støjdæmpningsfilter TVAC25220 eller TVAC25210 for at minimere forstyrrelserne.

3.4. Skift analogt format

Ved udleveringen er det analoge format "TVI" indstillet i forvejen på kameraeme. For at skifte format skal du skrue dækslet på kontakten af, trykke på knappen og holde den inde i 5 sekunder. De analoge formater skiftes i en fast rækkefølge:

TVI->CVI->AHD->CVBS

3.5. HDCC35560 / HDCC45560 5MPx opløsning

Ved udleveringen er der indstillet en lav opløsning (4MPx) på 5MPx kameraerne HDCC35560 og HDCC45560. Dette er for det første beregnet til en højere billedhastighed (30 billeder pr. sekund i stedet for 20 billeder pr. sekund), for det andet til at overholde det almindelige format (4MPx i 16:9 format, 5MPx i 4:3 format), så der ikke opstår sorte bjælker på almindelige monitorer på grund af det upassende 4:3 format. Du kan indstille opløsningen i kameraets OSD-menu (se nedenfor).

Den analoge hybridoptager TVVR33600 understøtter opløsninger op til 4MPx (TVI-format). Hvis du skal bruge 5MPx kamera HDCC35560 og HDCC45560 med denne optager, kan opløsningen ikke øges til 5MPx. Hvis opløsningen på forhånd er indstillet til 5MPx, reduceres opløsningen automatisk til 4MPx.

4. OSD-menu

Skæmmenuen (OSD, On-Screen-Display) på dette kamera kan kun åbnes via udstyr med styringsmuligheder (optager, betjeningsenhed). For at åbne OSD-menuen skal du enten bruge muligheden "Iris+" eller åbne preset 95. Brug PTZ-piletasterne på dit udstyr til styring og optionen "Iris+" til at åbne og bekræfte.

OSD-menuen findes kun på engelsk. Brug beskrivelsen i punkterne nedenfor til orientering.

Optionen "Iris+" kan adskille sig fra udstyr til udstyr

MAIN MENU (hovedmenu)

Generel menustyring

BACK Et menutrin tilbage

EXIT Forlad hovedmenu uden at gemme ændringer

EXIT & SAVE Forlad hovedmenu, og gem alle ændringer

VIDEO FORMAT Vælg videoformat

• HDCC32561 / HDCC42561:
- 2MPx med 25 eller 30 billeder pr. sekund
• HDCC35560 / HDCC45560:

• 2MPx med 25 eller 30 billeder pr. sekund
• 4MPx med 25 eller 30 billeder pr. sekund
• 5MPx med 20 billeder pr. sekund

EXPOSURE (belysningsindstillinger)

EXPOSURE MODE Indstil belysningsmodus

• GLOBAL Automatisk
• BLC Modlyskompensation
• HLC Highlight-kompensation
• WDR Wide Dynamic Range

AGC Automatisk forstærkerregulering

• OFF Slukket
• LOW Lav
• MIDDLE Mellem
• HIGH Høj

SLOW Shutter Lukketid

• OFF Standardlukketid
• X2 - x16 Forøget lukketid

DAY NIGHT (dag-/natindstillinger)

MODE Indstilling af modus

• AUTO Automatisk
  • COLOR Billede er altid i farver
  • BW Billede er altid i sort/hvid

IR LIGHT Aktiver eller deaktiver IR-lys

SMART IR Indstil Smart IR modus

• MODE 1 Til inde/ude
• MODE 2 Til inde
- MODE 3 - Til ude

LEVEL Vælg IR level

• Jo lavere denne værdi er, desto tidligere skifter dag/nat-modus
  • Jo højere denne værdi er, desto tidligere skifter dag/nat-modus

N->D THRESHOLD Dag til nat tærskelværdi (s.o.)

VIDEO SETTING (videoindstillinger)

IMAGE MODE Vælg billedmodus

• STD Standardindstilling
• HIGH-SAT Høj mætning

WHITE BALANCE Åbn hvidbalance indstillinger

BRIGHTNESS Indstil lysstyrke

CONTRAST Indstil kontrast

SHARPNESS Indstil skarphed

SATURATION Indstil mætning

3DNR Indstil dynamisk støjundertrykkelse

MIRROR Spejlvend kamerabillede

• DEFAULT Normal
  • H Horisontal
  • V Vertikal
  • HV Horisontal og vertikal

WB (hvidbalanceindstillinger)

MODE Indstilling af modus

• ATW Automatisk
  • MANUAL Manuel indstilling

RGAIN Indstil rød-forstærkning

BGAIN Indstil blå-forstærkning

FUNCTIONS (funktionsindstillinger) – Kun på HDCC35560 / HDCC45560

MOTION DET Åbn bevægelsesgenkendelse

PRIVACY Åbn privatzonemaskering

PRIVACY / MOTION (Privatzonemaskering / bevægelsesgenkendelse)

MODE Aktiver/deaktiver privatzonemaskering / bevægelsesgenkendelse

AREA x Rediger zone

• DISPLAY Aktiver/deaktiver visninger
• X POSITION Indstil X-aksers position
• Y POSITION Indstil Y-aksers position
• WIDTH Indstil bredde
• HEIGHT Indstil højde
- RETURN Forlad menu

SENSITIVITY Indstil følsomhed

COLOR Indstil farve

TRANSPARENCY Aktiver/deaktiver transparens

RETURN Forlad menupunkt

FACTORY DEFAULT Sæt kameraet på fabriksindstillinger
