BRUGSANVISNING L1 Pro32 BOSE

Læs og opbevar venligst alle sikkerheds- og brugsinstruktioner.

Vigtige sikkerhedsinstruktioner

Bose Corporation erklærer hermed, at dette produkt stemmer overens med de væsentlige krav og andre relevante bestemmelser i direktiv 2014/53/EU og alle andre krav i EU-direktiver. Den fulde overensstemmelseserklæring kan findes på www.Bose.com/compliance.

1. Læs disse instruktioner.
2. Gem disse instruktioner.
3. Ret dig efter alle advarsler.
4. Følg alle instruktioner.
5. Anvend ikke dette apparat i nærheden af vand.
6. Rengør kun med en tør klud.
7. Blokér ikke nogen ventilationsåbninger. Installer i overensstemmelse med producentens anvisninger.
8. Må ikke installeres i nærheden af varmekilder som f.eks. radiatorer, varmeovne, komfurer eller andre apparater (herunder forstærkere), der producerer varme.
9. Forkast ikke sikkerhedsformålet med det polariserede stik eller jordstikket. Et polariseret stik har to ben, hvoraf det ene er bredere end det andet. Et jordforbundet stik har to stikben og et tredje djenben. Det brede stikben eller det tredje ben er der af sikkerhedshensyn. Hvis det medfølgende stik ikke passer i stikkontakten, skal du kontakte en elektriker for at få stikkontakten udskiftet.
10. Beskyt netledningen mod at blive trådt på eller klemt, specielt ved stikket, stikkontakter, og hvor den kommer ud af udstyret.

11. Brug kun tilslutningsudstyr/tilbehør, der er angivet af producenten.

12. Brønning apparatet sammen med en vogn, et stativ, et beslag eller et bord, der er angivet af producenten eller solgt sammen med apparatet. Når der anvendes en vogn, skal der udvises forsigtighed ved kørsel med vognen/ apparatet, så det ikke vælter.

13. Afbryd strømmen til apparatet under tordenvejr, eller når det står ubrugt i lang tid.

14. Overlad al service til kvalificeret servicepersonale. Et serviceeftersyn er påkrævet, når apparatet på nogen måde er beskadiget, hvis f.eks. netledningen eller stikket er beskadiget, der er blevet spildt væske, eller der er kommet objekter ind i apparatet, hvis apparatet er blevet udsat for regn eller fugt, ikke virker normalt eller er blevet tabt.

ADVARSLER/FORSIGTIGHEDSFORHOLDSREGLER

Dette symbol på produktet angiver, at der er uisoleret farlig spænding inden i produktet, som kan være så kraftig, at der er risiko for elektrisk stød.

Dette symbol på produktet betyder, at der findes vigtige oplysninger til drift og vedligeholdelse i denne vejledning.

Indeholder små dele, som kan udgøre en kvælningsfare. Egner sig ikke til børn under 3 år.

Dette produkt indeholder magnetisk materiale. Kontakt din læge for at finde ud af, om dette kan påvirke din implanterbare medicinske enheds funktion.

Må kun bruges i en højde, der er mindre end 2000 meter.

• Foretag IKKE nogen uautoriserede ændringer af produktet.
• Brug IKKE produktet i køretøjer eller på både.
• Du må ikke placere produktet i et snævert område som f.eks. i et hul i væggen eller i et lukket skab, mens det er i brug.
• Undgå at placere eller installere beslaget eller produktet i nærheden af varmekilder som f.eks. ildsteder, radiatorer, varmeovne eller andre apparater (herunder forstærkere), der producerer varme.
• Hold produktet væk fra ild og andre varmekilder. Placer IKKE nogen form for åben ild (f.eks. stearinlys) på eller tæt ved produktet.
• Produktet må IKKE udsættes for regn, væsker eller fugt af hensyn til risikoen for brand eller elektrisk stød.
• Udsæt IKKE dette produkt for dryp eller stænk, og anbring ikke genstande, der er fyldt med væske, som f.eks. vaser, på eller i nærheden af produktet.
• Brug IKKE en strømomformer sammen med dette produkt.

• Etabler en jordforbindelse, eller sørg for, at stikkontakten er forsynet med en beskyttende jordforbindelse, før stikket tilsluttes stikkontakten.

• Hvis netstikket eller stikdåsen anvendes som afbryder, skal denne afbryder være let at komme til.

• Hvis du vikler kablet sammen, skal du sikre, at diameteren på rullen er mindst 20 cm. Det kan forhindre unodig belastning og skade på de indre ledninger i løbet af kablets levetid.
• SubMatch Cable er kun tilsigtet anvendelse med følgende Bose-produkter: L1 Pro32, Sub1 og Sub2.
• Anvend IKKE SubMatch Cable til at forbinde mere end to Sub1/Sub2 subwoofere.

Oplysninger om regler

Produktet overholder i henhold til direktiv 2009/125/EC om rammerne for fastlæggelse af krav til miljøvenligt design af energirelaterede produkter følgende standard(er) eller dokument(er): Forordning (EF) nr. 1275/2008 med ændringerne i forordning (EU) nr. 801/2013.

Krævede oplysninger om strømtilstand	Strømtilstande
	Standby Netværksstandby
Strømforbrug i den angivne strømtilstand ved input på 230 V/50 Hz	≤ 0,5 W Ikke relevant*
Tidsrum, hvorefter udstyret automatisk skifter til tilstanden	4 timer Ikke relevant*
Strømforbruget i netværksstandbytilstand, hvis alle kabelforbundne netværksporte er tilsluttet, og alle trådløse netværksporte er aktiveret, ved input på 230 V/50 Hz	Ikke relevant*
Procedurer for deaktivering/aktivering af netværksport. Deaktivering af alle netværk vil aktivere standbytilstand.	*Produktet anvender ikke en netværksbaseret standbytilstand til en Bluetooth*-forbindelse og kan ikke konfigureres til et netværk via Wi-Fi* eller Ethernet

L1 Pro32

Mål (H × B × D)	213,5 × 34,5 × 55,0 cm(84,1 × 13,6 × 21,7 in)
Nettovægt	13,0 kg(28,6 lb)
Inputklassifikation	100–240 VAC, 5 A, 50/60 Hz
Tilført strøm ved start	15,3 A ved 120 V; 29,0 A ved 230 V
Tilført strøm efter strømafbrydelse på 5 s	1,2 A ved 120 V; 26,5 A ved 230 V

Dette udstyr skal installeres og anvendes med en afstand på mindst 20 cm mellem strålingskilden og din krop.

Produktmærkaten er placeret i bunden af produktet.

Model: 431389L32. CMIIT ID er placeret i bunden af produktet.

CAN ICES-3 (B)/NMB-3(B)

Oplysninger om produkter, der genererer elektrisk støj (meddelelse om FCC-overensstemmelse for USA)

BEMÄRK: Dette udstyr er testet, og det er blevet konstateret, at det overholder grænseværdierne for en digital enhed i klasse B i henhold til afsnit 15 i FCC-reglerne. Disse grænser er udviklet til at yde rimelig beskyttelse mod skadelig interferens i en privat installation. Dette udstyr genererer, bruger og kan udstråle radiofrekvensenergi og kan – hvis det ikke installeres og bruges i overensstemmelse med instruktionerne – forårsage skadelig interferens i forbindelse med radiokommunikation. Dette garanterer dog ikke, at der ikke kan forekomme interferens i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens i forbindelse med radio- og tv-modtagelsen, hvilket kan kontrolleres ved at slukke og tænde for udstyret, opfordres brugere til at forsøge at eliminere interferensen ved hjælp af en eller flere af følgende fremgangsmåder:

• Ret modtageantennen i en anden retning, eller flyt antennen.
• Skab større afstand mellem udstyret og modtageren.
• Tilslut udstyret til en stikkontakt på et andet kredsløb end det, som modtageren er tilsluttet.
• Kontakt forhandleren eller en radio/tv-tekniker for at få hjælp.

Ændringer eller modifikationer, der ikke udtrykkeligt er godkendt af Bose Corporation, kan ophæve brugerens ret til at betjene dette udstyr.

Denne enhed overholder del 15 i FCC-reglerne og ISED Canadas licensfritagede RSS-standard(er). Driften er underlagt følgende to betingelser: (1) Denne enhed må ikke forårsage skadelig interferens, og (2) denne enhed skal acceptere enhver modtaget interferens, herunder interferens, der kan forårsage uønsket drift.

Europa:

Frekvensbändets driftsområde er 2400 til 2483,5 MHz.

Maksimal sendeeffekt mindre end 20 dBm EIRP.

Maksimal sendeeffekt er under de foreskrevne grænser, således at SAR-test ikke er nødvendigt og undtaget i henhold til de gældende regler.

Dette symbol betyder, at produktet ikke må smides ud som husholdningsaffald og bør indleveres til en passende indsamlingsordning med henblik på genanvendelse. Korrekt bortskaffelse og genanvendelse bidrager til beskyttelse af naturressourcer, menneskets sundhed og miljøet. Hvis du ønsker flere oplysninger om bortskaffelse og genanvendelse af dette produkt, kan du kontakte din kommune, dit renovationsselskab eller den butik, hvor du har købt dette produkt.

Regulering af laveffektradiofrekvensenheder

Artikel XII

I henhold til reguleringen af laveffektradiofrekvensenheder må ingen virksomhed, organisation eller bruger uden tilladelse fra NCC ændre frekvensen, øge transmissionseffekten eller ændre de oprindelige egenskaber eller ydeevnen for godkendte laveffektradiofrekvensenheder.

Artikel XIV

Laveffektradiofrekvensenhederne må ikke påvirke flysikkerheden og forstyrre juridisk kommunikation. Hvis det er tilfældet, skal brugeren indstille driften øjeblikkeligt, indtil der ikke længere er interferens. Den omtalte lovlige kommunikation vil sige radiokommunikation, der anvendes i overensstemmelse med telekommunikationsloven.

Laveffektradiofrekvensenhederne skal kunne modtage forstyrrelser fra lovlig kommunikation eller enheder, der udsender ISM-radiobølger.

Tabel med begrænsninger for farlige stoffer (Kina)

Navne på og Indhold af giftige eller farlige stoffer eller elementer
Giftige eller farlige stoffer og elementer
Delens navn	Bly (Pb)	Kviksølv (Hg)	Cadmium (Cd)	Hexavalent (CR(VI))	Polybromeret biphenyl (PBB)	Polybromeret diphenylether (PBDE)
PCB'er X O	O O O O
Metaldele X	O O O O O O
Plastikdele	O O O O O O
Højttalere X	O O O O O
Kabler	X O	O O O O
Denne tabel er oprettet i henhold til bestemmelserne i SJ/T 11364.O: Angiver, at dette giftige eller skadelige stof, som findes i alle de homogene materialer for denne del, er under grænsekravet i GB/T 26572.
X: Angiver, at dette giftige eller skadelige stof, som findes i mindst ét af de homogene materialer, der anvendes til denne del, er over grænsekravet i GB/T 26572.

Tabel med begrænsninger for farlige stoffer (Taiwan)

Navn på udstyr: L1 Pro32 Typeanglvelse: 431389L32
Begrænsede stoffer og deres kemiske symboler
Enhed	Bly (Pb)	Kviksølv (Hg)	Cadmium (Cd)	Hexavalent chrom (Cr+6)	Polybromeret biphenyler (PBB)	Polybromerede diphenylethere (PBDE)
PCB'er	-	○	○	○	○	○
Metaldele	-	○	○	○	○	○
Plastikdele	○	○	○	○	○	○
Højttalere	-	○	○	○	○	○
Kabler	-	○	○	○	○	○
Bemærk 1: "o" angiver, at indholdet af det begrænsede stofs procentindhold ikke overstiger procentdelen af referenceværdien for tilstedeværelsen.Bemærk 2: "-" angiver, at det begrænsede stof svarer til undtagelsen.

Fremstillingsdato: De otte cifre i serienummeret angiver fremstillingsåret: "0" er 2010 eller 2020.

Apple og Apple-logoet er varemærker tilhørende Apple Inc., som er registreret i USA og i andre lande. App Store er et servicemærke tilhørende Apple Inc.

Bluetooth ^® -ordmærket og -logoerne er registrerede varemærker tilhørende Bluetooth SIG, Inc., og enhver brug af sådanne mærker fra Bose Corporations side finder sted under licens.

Google Play er et varemærke tilhørende Google LLC.

Wi-Fi er et registreret varemærke tilhørende Wi-Fi Alliance*

Bose, L1, SubMatch og ToneMatch er varemærker tilhørende Bose Corporation.

Alle andre varemærker tilhører deres respektive ejere.

Boses fortrolighedspolitik er tilgængelig på Boses hjemmeside.

©2020 Bose Corporation. Gengivelse, ændring, distribution eller anden brug af denne dokumentation eller dele heraf er forbudt uden forudgående skriftlig tilladelse.

Bedes udfyldt og opbevaret, så du har det til rådighed.

Serie- og modelnumre er placeret på produktmærkaten i bunden af produktet.

Serienummer:

Modelnummer:

Garantioplysninger

Dit produkt er omfattet af en begrænset garanti.

Gå til global.bose.com/warranty for at få flere oplysninger om garantien.

Oversigt 5

Pakkens indhold 5

Valgfrit tilbehør 5

Opsætning 6

Tilslutninger og betjeningsfunktioner....6

Samling af powerstand og array....7

Tilslutning af strøm og en Sub1/Sub2 8

AutoOff/Low-power-standby....8

Tilslutning af kilder....9

Fantomspænding....11

System-EQ....11

Opsætningsscenarier....12

Musiker med mobil enhed (med Sub)....13

Du kan få yderligere oplysninger om tilbehør til L1 Pro på PRO.BOSE.COM.

Opsætning

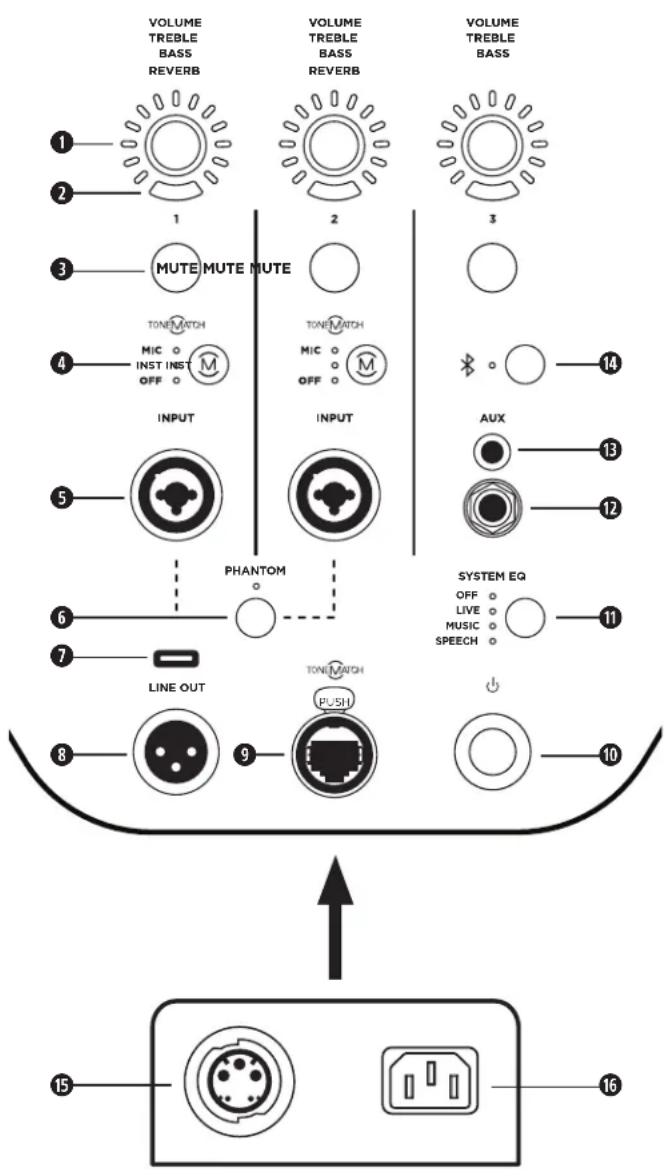

Tilslutninger og betjeningsfunktioner

VOLUME TREBLE BASS REVERB 1 2 3 MUTE MUTE MUTE TONE MATCH MIC INST INSET OFF TONE MATCH MIC OFF INPUT INPUT AUX PHANTOM SYSTEM EQ OFF LIVE MUSIC SPEECH LINE OUT PUSH 10 15 16

1 Parameterstyring af kanal: Juster lydstyrken, diskanten, bassen eller rumklang for den ønskede kanal. Tryk på knappen for at skifte mellem parametre. Drej på knappen for at justere niveauet for den valgte parameter.
②Signal/clip-indikator: Lysdioden lyser grønt, når et signal er til stede, og lyser rødt, når signalet overstyrer, eller L1 Pro begrænser. Reducer kanal-eller signallydstyrken for at forhindre, at signalet overstyrer eller begrænser.
③ Kanaldæmpning: Slå lyden fra for en enkelt kanal. Tryk på knappen for at slå lyden fra for kanalen. Når mikrofonen er slået fra, lyser knappen hvidt.
4 Channel ToneMatch-knappen: Vælg ToneMatch-forudindstillingen for en enkelt kanal. Brug MIC til mikrofoner, og brug INST til akustisk guitar. Den tilhørende lysdiode lyser hvidt, när den er valgt.
⑤Kanalindgang: Analog indgang til tilslutning af kabler til mikrofon (XLR), instrument (TS ubalanceret) eller linjeniveau (TRS balanceret).
⑥ Fantomspænding: Tryk på knappen for at tilføre 48 volt strøm til kanal 1 og 2. Lysdioden lyser hvidt, mens der tilføres fantomspænding.
7 USB-port: USB-C-stik til Bose-servicebrug. Bemærk: Denne port er ikke kompatibel med Thunderbolt 3-kabler.

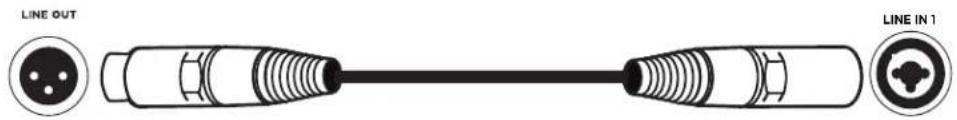

⑧ XLR-linjeudgang: Brug et XLR-kabel til at tilslutte line-level-udgangen til et Sub1/Sub2- eller et andet basmodul.
⑨ToneMatch-port: Tilslut L1 Pro til en T4S eller T8S ToneMatch-mixer via et ToneMatch-kabel.

FORSIGTIG: Tilslut ikke til en computer eller et telefonnetværk.

10 Standbyknap: Tryk på knappen for at tænde for L1 Pro. Lysdioden lyser hvidt, mens L1 Pro er tændt.
⑪System-EQ: Tryk på knappen for at rulle gennem og vælge en master-EQ, der passer til brugsscenariet. Den tilhørende lysdiode lyser hvidt, når den er valgt.
12 TRS linjeindgang: Brug et 6,4-millimeter ( 14 -tommer) TRS-kabel til at tilslutte lydkilder på linjeniveau.
BAUX-linjeindgang: Brug et 3,5-millimeter ( 18 -tommer) TRS-kabel til at tilslutte lydkilder på linjeniveau.
14 Bluetooth*-parknappen: Konfigurer parring med Bluetooth-kompatible enheder. Lysdioden blinker blåt, mens L1 Pro er synlig, og lyser konstant hvidt, när en enhed er parret til streaming.
⑮SubMatch-output: Tilslut et Sub1-/Sub2-basmodul med et SubMatch-kabel.
16 Strømindgang: IEC-netledningsforbindelse.

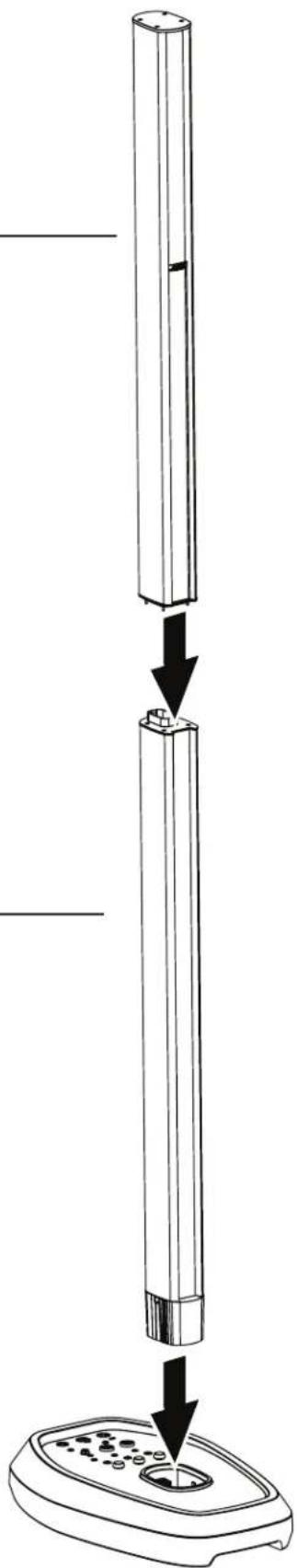

Samling af powerstand og array

Før du tilslutter powerstand til en strømkilde, skal du samle L1 Pro32 ved hjælp af det øverste mellemhøje og nederste mellemhøje array.

1. Indsæt den nederste array-enhed i powerstand.
2. Indsæt den øverste array- enhed i den nederste array- enhed.

L1 Pro32 kan bruges uden den øverste array-enhed. Denne konfiguration er nyttig på steder, hvor der ikke er højt nok til loftet til L1 Pro32.

∅verste mellemhøje array

Nederste mellemhøje array

Powerstand

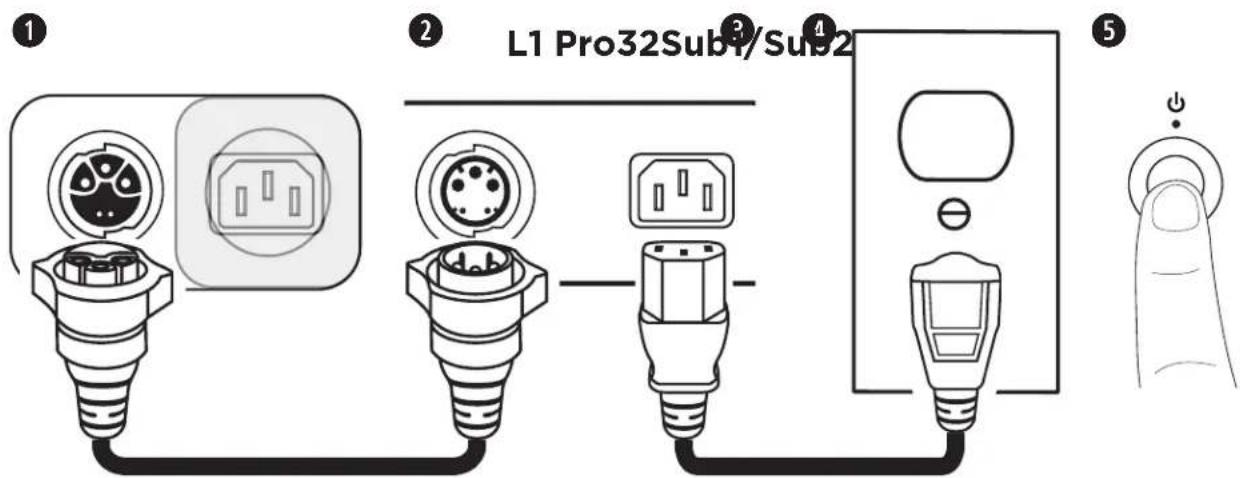

Tilslutning af strøm og en Sub1/Sub2

① ② L1 Pro32Sub4/Sub2 ③ ④ ⑤

1. Sæt SubMatch-kablet i SubMatch-indgangen på en Sub1/Sub2.

2. Sæt den anden ende af SubMatch-kablet i SubMatch-udgangen på L1 Pro32.

3. Sæt den ene ende af netledningen ind i Strømindgangen på L1 Pro32.

4. Sæt den anden ende af netledningen i en stikkontakt.

Bemærk: Tænd ikke for L1 Pro, før du har tilsluttet kilderne. Se Tilslutning af kilder på side 9.

1. Tryk på Standby-knappen. Lysdioden lyser hvidt, mens L1 Pro er tændt.

Bemærk: Tryk på Standby-knappen i 10 sekunder for at nulstille L1 Pro til fabriksindstillingerne.

Tryk på Standby-knappen på et tilsluttet Sub1/Sub2. Se brugervejledningen til Sub1/Sub2 på PRO.BOSE.COM for at få oplysninger om de korrekte Sub1/Sub2-indstillinger.

Bemærk: Når to Subs er forbundet til L1 Pro32, skal du først tænde for den Sub, der er forbundet direkte til L1 Pro32, og derefter tænde for den anden Sub.

AutoOff/Low-power-standby

After fire timer uden brug går L1 Pro i AutoOff/Low-power-standby for at spare strøm. Hvis du vil vække L1 Pro fra AutoOff/Low-power-standby, skal du trykke på Standby-knappen. Når L1 Pro32 går i AutoOff/Low-power Standby med lavt strømforbrug, vil dette afbryde strømmen til ethvert Sub1/Sub2 forbundet med et SubMatch-kabel. Tryk på Standby-knappen på en tilsluttet Sub1/Sub2 for at vække den fra AutoOff/Low-power Standby.

Bemærk: Deaktiver AutoOff/Low-power Standby ved at trykke på og holde alle tre knapper for parameterstyring af kanal nede i 10 sekunder eller via siden Indstillinger i L1 Mix-appen. Aktiver AutoOff/Low-power Standby ved at gentage dette trin. Deaktivering af AutoOff/Low-power Standby vil resultere i højere energiforbrug, når L1 Pro ikke er i brug.

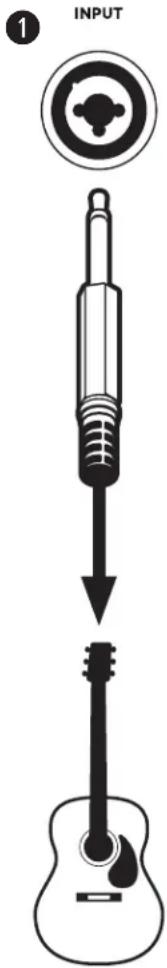

Tilslutning af kilder

Kanal 1 og 2 er beregnet til brug sammen med mikrofoner, guitarer, keyboards eller andre instrumenter. Kanalindgangene er velegnede til en lang række indgangstyper og vil have den korrekte forstærkning for at minimere støj, når kanallydstyrken er indstillet til det ønskede outputniveau.

1. Slut lydkilden til kanalindgangen med det relevante kabel.
2. Anvend en ToneMatch-forudindstilling – for at optimere lyden af din mikrofon eller dit instrument – ved at trykke på knappen Channel ToneMatch, indtil lysdioden for den valgte forudindstilling lyser. Brug MIC til mikrofoner, og brug INST til akustiske guitarer og andre instrumenter. Brug FRA, hvis du ikke vil anvende en forudindstilling.

Bemærk: Brug L1 Mix-appen til at vælge brugerdefinerede forudindstillinger fra ToneMatch-biblioteket. Den tilhørende lysdiode lyser grønt, når der vælges en brugerdefineret forudindstilling.

1. Tryk på Parameterstyring af kanal for at vælge en parameter, der skal ændres. Parameternavnet lyser hvidt, mens det er valgt.
2. Drej Parameterstyring af kanal for at justere niveauet for den valgte parameter. Parameterlysdioden angiver niveauet for den valgte parameter.

Bemærk: Mens Reverb er valgt, skal du trykke på og holde knappen nede i to sekunder for at slå lyden til rumklang fra. Når rumklang er sat på lydløs, lyser Rumklang hvidt. Hvis du vil slå lyden til, skal du holde knappen nede i to sekunder, mens Rumklang er valgt. Aktivér rumklang nulstilles, når L1 Pro slukkes.

1 INPUT

MIC INST OFF M

3 VOLUME TRIMBLE BASS REVERB

Kanal 3 er beregnet til brug sammen med Bluetooth® line-lydindgange.

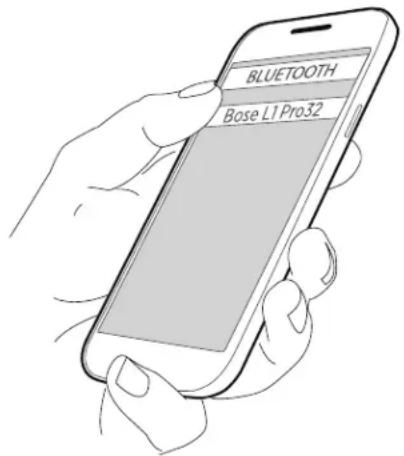

Bluetooth-parring

Følgende trin beskriver, hvordan du manuelt tilslutter en Bluetooth-aktiveret enhed for at streame lyd. Du kan bruge L1 Mix-appen til at få adgang til yderligere enhedsstyring. Du kan finde flere oplysninger om L1 Mix-appen under L1 Mix-appstyring nedenfor.

1. Tænd for Bluetooth-funktionen på din mobilenhed.
2. Tryk på og hold Bluetooth-parringsknappen nede i to sekunder. Når den er klar til parring, blinker LED-indikatoren blåt.

1. L1 Pro vil være synlig på din enhedsliste på din mobile enhed. Vælg din L1 Pro fra enhedslisten. Når enheden er parret, lyser lysdioden konstant hvidt.

Bemærk: Nogle meddelelser kan høres via L1 Pro, mens den er i brug. Du kan forhindre dette ved at deaktivere meddelelser på din tilsluttede enhed. Aktivér flytilstand for at forhindre meddelelser om opkald/besked om meddelelser i at afbryde lyden.

TRS linjeindgang

En monoindgang. Brug et 6,4-millimeter (1/4-tommer) TRS-kabeltil at tilslutte lydkilder på linjeniveau, f.eks. mixere eller instrumenteffekter.

AUX-linjeindgang

En stereoindgang. Brug et 3,5-millimeter(1/8-tommer) TRS-kabel til at tilslutte en lydkilde på linjeniveau, f.eks. mobile enheder eller bærbare computere.

L1 Mix-appstyring

Download Bose L1 Mix-appen for at få ekstra systemstyring og lydstreaming. Når den er downloadet, skal du følge instruktionerne i appen for at tilslutte din L1 Pro. Du kan finde specifikke oplysninger om, hvordan du bruger L1 Mix-appen i hjælpen i appen.

Funktioner

• Justerer lydstyrken for kanalen
• Juster kanalmixerens parametre
• Juster system-EQ

• Aktivér kanaldæmpning

• Aktivér rumklang

• Aktivér fantomspænding
• Adgang til forudindstillingsbiblioteket ToneMatch
• Gem scener

Yderligere justeringer

Kanallyd fra

Tryk på Kanallyd fra for at slå lyden fra for en enkelt kanal. Når en kanal er slået fra, lyser knappen hvidt. Tryk på knappen igen for at slå lyden til igen.

Fantomspænding

Tryk på fantomstrømknappen for at tilføre 48 volt strøm til kanal 1 og 2. Lysdioden lyser hvidt, mens der tilføres fantomspænding. Anvend fantomspænding, når der anvendes en kondensatormikrofon. Tryk på knappen igen for at slå fantomspænding fra.

Bemærk: Fantomspænding påvirker kun kilder, der er tilsluttet en kanalindgang ved hjælp af et XLR-kabel.

PHANTOM PHANTOM

System-EQ

Vælg din system-EQ ved at trykke på knappen System EQ, indtil den tilsvarende lysdiode for den ønskede EQ lyser hvidt. Vælg mellem FRA, LIVE, MUSIK og TALE. Den valgte EQ forbliver valgt, når du slukker for strømmen og tænder for L1 Pro.

Bemærk: System-EQ påvirker kun lyd fra powerstand/array. System-EQ påvirker ikke lyden for XLR-linjeudgangs.

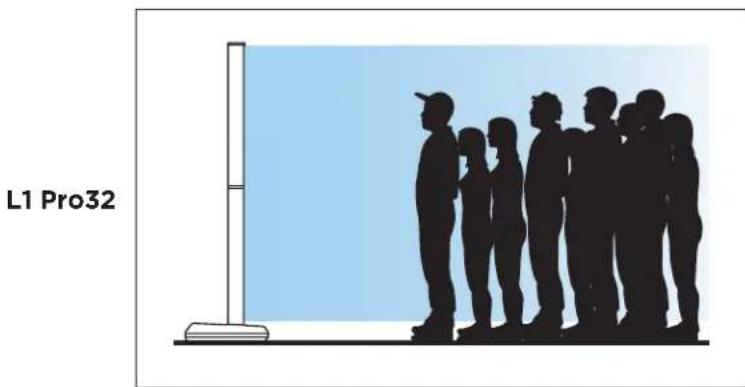

L1 Pro32 kan placeres på gulvet eller på en hævet scene (se Samling af powerstand og array på side 7).

ADVARSEL: Anbring aldrig udstyret på et ustabilt underlag. Udstyret kan blive ustabilt og medføre en farlig situation, som kan medføre personskade.

FORSIGTIG: Powerstand må ikke placeres nogen steder, der kan blokere ventilationshullerne bag på/i bunden af L1 Pro32. Hvis der arbejdes direkte på sand eller græs, kan der trænge snavs ind i produktet gennem ventilationsåbninger, hvilket kan medføre, at L1 Pro32 ikke fungerer korrekt.

L1 Pro32

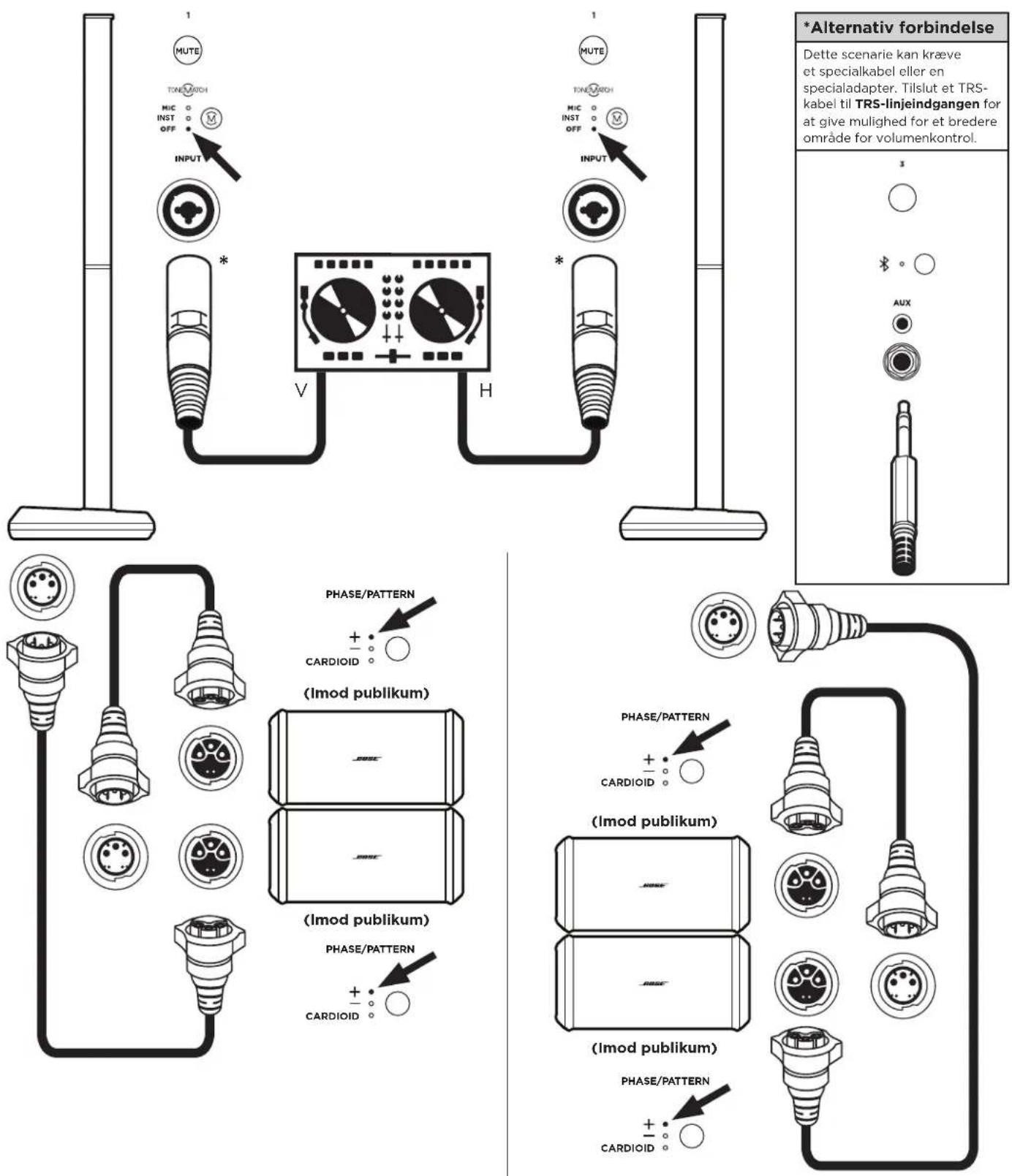

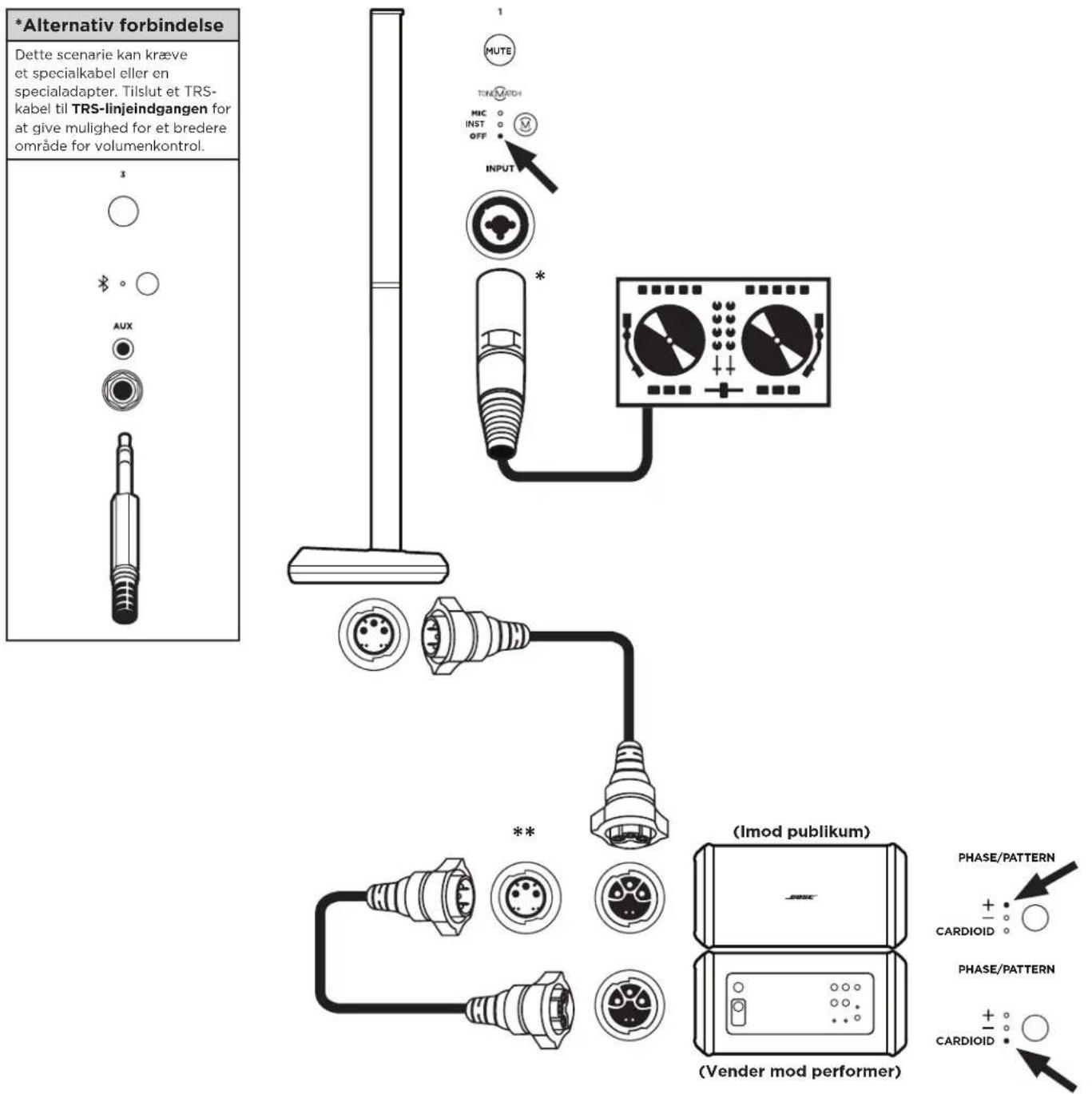

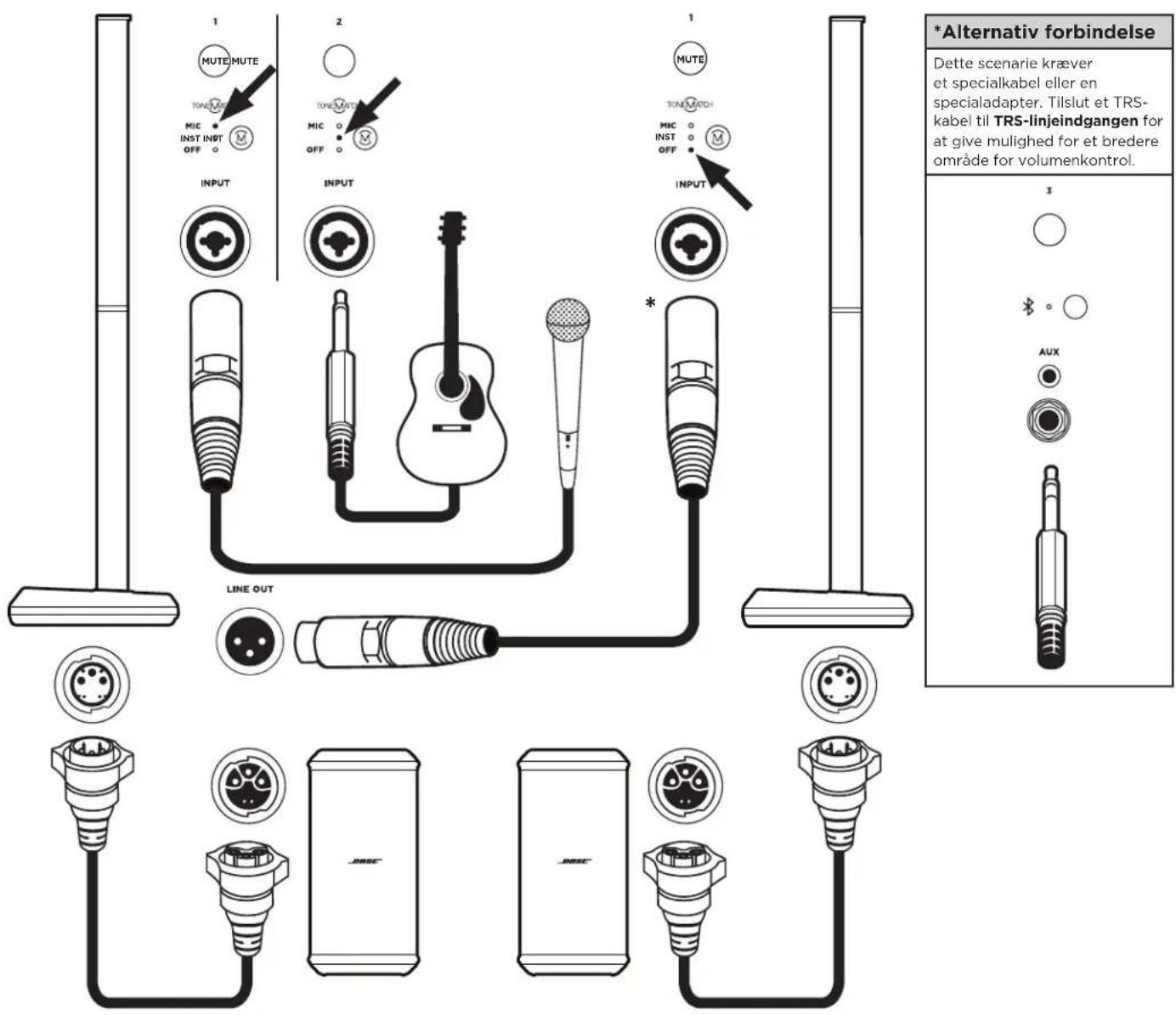

Alle de følgende opsætningsscenarier kræver mindst ét Sub1- eller Sub2-basmodul. Se brugervejledningen til Sub1/Sub2 på PRO.BOSE.COM for at få oplysninger om de korrekte Sub1/Sub2-indstillinger.

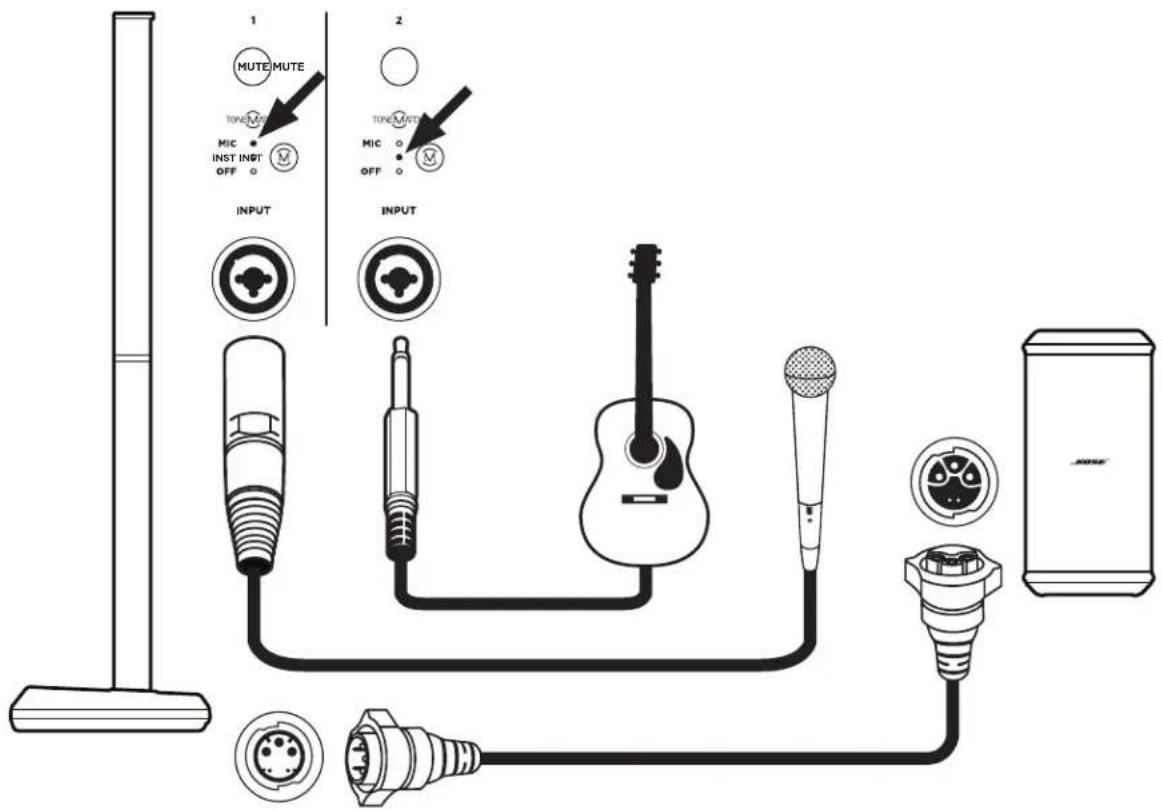

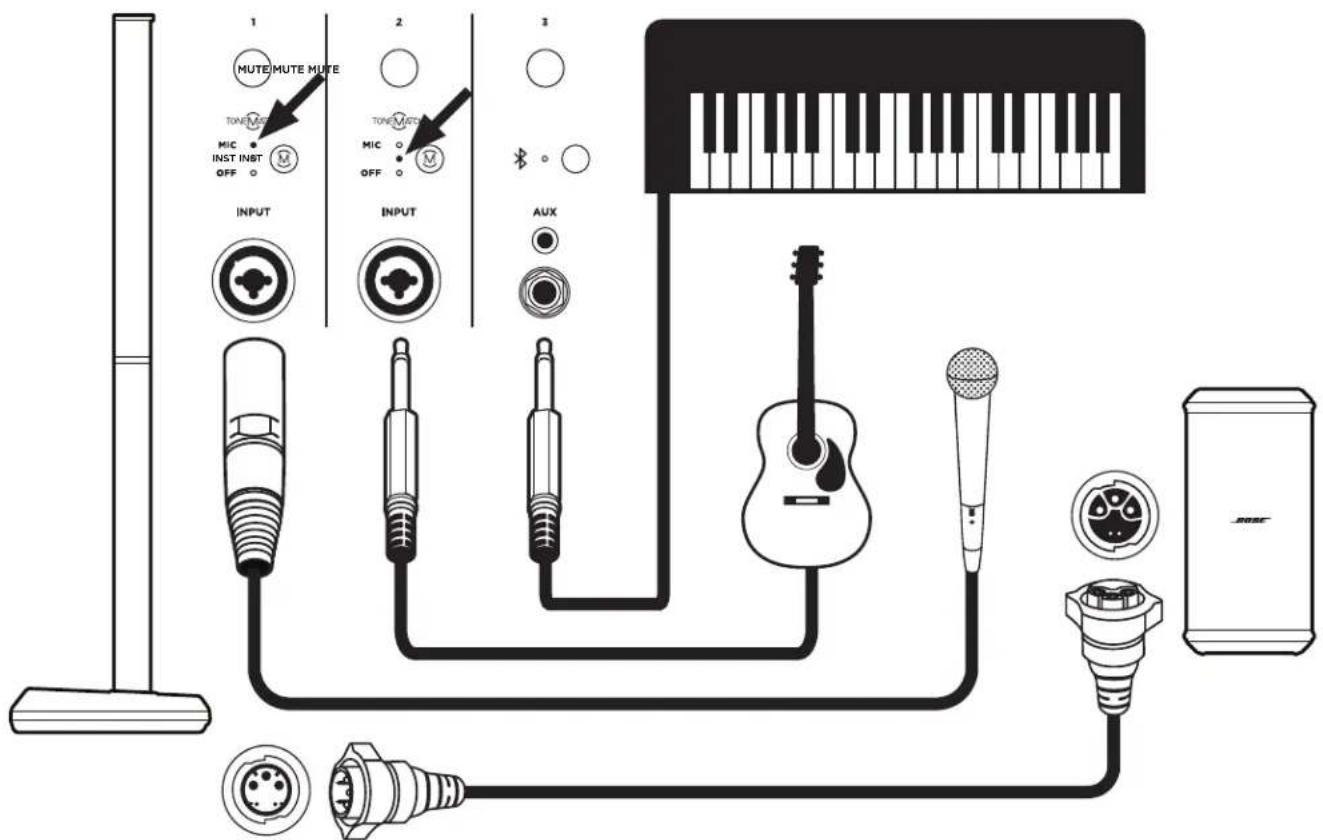

Musiker (med Sub)

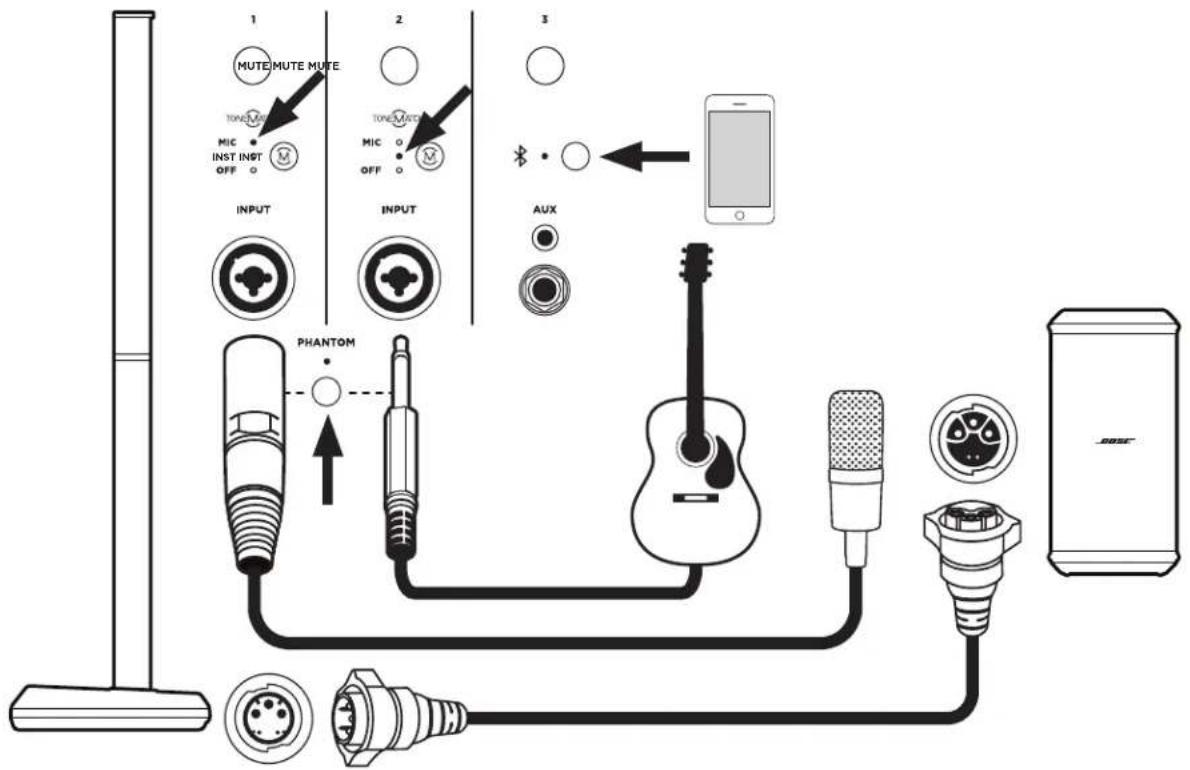

Musiker med mobil enhed (med Sub)

1 MUTE MUTE MUTE TONE MUTE MIC INST INFT OFF INPUT 2 TONE MUTE MIC OFF INPUT 3 AUX PHANTOM Guitar DJAX BOSC

Band (med Sub)

1 MUTE MUTE MUTE TONE MUTE MIC INST INST OFF 2 TONE MAC MIC OFF 3 INPUT INPUT AUX DJMC DJMC

**Alternativ forbindelse
L1 Pro32 kan tilsluttes til en Sub1/ Sub2 via analog forbindelse. To Subs kan også forbindes med en analog forbindelse. Når du forbinder to Subs med en analog forbindelse, skal du tilslutte linjeudgangen for den første Sub til linjeindgangen for den anden Sub med et XLR-kabel. Subs, der er konfigureret uden et SubMatch-kabel, skal være tilsluttet en strømkilde.	LINE OUT LINE IN 1

DJ mono (med to stablede kardioide Subs)

*Alternativ forbindelse Dette scenarie kan kræve et specialkabel eller en specialadapter. Tilslut et TRS- kabel til TRS-linjeindgangen for at give mulighed for et bredere område for volumenkontrol. 1 MUTE TIMEATCH MIC INST OFF INPUT * AUX (Imod publikum) PHASE/PATTERN CARDIOID PHASE/PATTERN CARDIOID (Vender mod performer)

\*\*Alternativ forbindelse

L1 Pro32 kan tilsluttes til en Sub1/Sub2 via analog forbindelse. To Subs kan også forbindes med en analog forbindelse. Når du forbinder to Subs med en analog forbindelse, skal du tilslutte linjeudgangen for den første Sub til linjeindgangen for den anden Sub med et XLR-kabel. Subs, der er konfigureret uden et SubMatch-kabel, skal være tilsluttet en strømkilde.

LINE OUT LINE IN 1

DJ stereo (med fire stablede Subs)

1 MUTE TONE/MATCH MIC INST OFF INPUT * V H 1 MUTE TONE/MATCH MIC INST OFF INPUT * *Alternativ forbindelse Dette scenarie kan kræve et specialkabel eller en specialadapter. Tilslut et TRS-kabel til TRS-linjeindgangen for at give mulighed for et bredere område for volumenkontrol. 3 AUX PHASE/PATTERN CARDIOID (Imod publikum) PHASE/PATTERN CARDIOID PHASE/PATTERN CARDIOID (Imod publikum) PHASE/PATTERN CARDIOID

Musiker dobbelt mono (med to Subs)

1 MUTE MUTE TONE MATCH MIC INST INST OFF INPUT 2 TONE MATCH MIC OFF INPUT 1 MUTE TONE MATCH MIC INST OFF INPUT * Alternativ forbindelse Dette scenarie kræver et specialkabel eller en specialadapter. Tilslut et TRS-kabel til TRS-linjeindgangen for at give mulighed for et bredere område for volumenkontrol. 3 AUX

1 MUTE MUTE TONE MUTE MIC INST INST OFF 2 TONE MUTE MIC OFF INPUT INPUT INPUT *Alternativ forbindelse Dette scenarie kræver et specialkabel eller en specialadapter. Tilslut et TRS-kabel for at få et større udvalg af lydstyrkeregulering. INPUT LINE OUT OUTPUT

• Før du rengør L1 Pro32, skal du koble L1 Pro32 fra strøm.
• Produktets kabinetter må kun rengøres med en blød, tør klud. Du kan, om nødvendigt, forsigtigt støvsuge gitteret på din L1 Pro.
• Tør forsigtigt den udvendige overflade af ventilationsområdet (bag på/nederst på L1 Pro32) af med en klud for at fjerne snavs, der kan sidde fast i ventilationsåbningerne. Pas på ikke at skubbe snavs ind i L1 Pro32.
• Når array-enheden er fjernet fra powerstand, fjernes snavs forsigtigt fra ventilationsåbningerne i nærheden af array-udgangsstikket (i bunden af powerstand). Pas på ikke at skubbe snavs ind i L1 Pro32.

FORSIGTIG: Brug ikke opløsningsmidler, kemikalier eller rengøringsmidler, der indeholder sprit, ammoniak eller slibemiddel.

FORSIGTIG: Brug ikke nogen form for spray i nærheden af systemet, og undgå at spilde væske i åbningerne.

Fejlfinding

Problem Gør følgende
Ingen strøm	Kontrollér, at der er strøm i stikkontakten. Prøv at tilslutte en lampe eller andet udstyr til samme stikkontakt, eller test stikket med en spændingsmåler.
Ingen lyd • Sørg for, at d	n L1 Pro er tændt.Sørg for, at dit instrument er tilsluttet Kanalindgangen.Sørg for, at der er skruet op for lyden på din kilde.Sørg for, at der er skruet op for lyden på din L1 Pro.Sørg for, at L1 Pro ikke er i AutoOff/Low-power-standby.Slut instrumentet til en anden forstærker for at sikre dig, at kilden fungerer.Sørg for, at knappen til Kanaldæmpning ikke er aktiveret.
Standby-lysdioden blinker rødt (termisk fejl)	Sluk for L1 Pro, og vent 30 minutter, før du tænder for den igen.Flyt L1 Pro til et køligere sted.Flyt L1 Pro til et sted, hvor der er mere ventilation.
Standby-lysdioden lyser konstant rødt (systemfejl)	Kontakt Boses kundeservice. Besøg worldwide.Bose.com/contact.
Når der ikke er tilsluttet noget til din L1 Pro, høres en svag brummen eller snurren	Hvis du bruger en spændingsmåler, kontrolleres den stikkontakt, som din L1 Pro er tilsluttet, for modsatrettede eller åbne kontakter (spændingsførende, neutral og/eller jord).Hvis du bruger en forlængerledning, skal du sætte L1 Pro direkte ind i stikkontakten.
Instrument eller lydkilde lyder forvrænget	Skru ned for lydstyrken på kilden.Skru ned for lydstyrken på kanalen.Prøv at tilslutte en anden kilde eller et andet instrument.
Der opstår feedback i mikrofonen	Skru ned for lydstyrken på kanalen.Drej mikrofonen, så den ikke vender direkte mod din L1 Pro.Prøv en anden mikrofon.Prøv en anden placering af din L1 Pro og/eller vokalisten på scenen.∅g afstanden fra L1-systemet til mikrofonen.Hvis du anvender en vokaleffektprocessor, skal du sikre dig, at denne ikke bidrager til feedbackproblemet.
En parret Bluetooth*-enhed kan ikke oprette forbindelse til højttaleren	Hvis din parrede enhed kræver et kodeord, skal du kontrollere, at du har indtastet det rigtige kodeord.Kontrollér, atBluetooth*-funktionaliteten er slået til eller aktiveret på kildeenheden.DinBluetooth-enhed er muligvis uden for rækkevidde. Prøv at flytte den tættere på din L1 Pro.Hvis det er muligt, skal du slukke alle andreBluetooth-enheder i nærheden eller deaktivere deresBluetooth-funktionalitet.Ryd højttalerens hukommelse, eller par den med en ny enhed ved at trykke på og holdeBluetooth-parringsknappen nede i ti sekunder. Slet L1 Pro fraBluetooth-enhedens hukommelse. ParBluetooth-enheden og din L1 Pro igen.Sluk og tænd for den, og prøv derefter at parre din enhed igen.
Kraftig brummen, når du serieforbinder flere enheder	Kontrollér, at lydstyrken på de(n) serieforbundne enhed(er) ikke er indstillet for højt.
