Introduktion

ADVARSLER

Du er ansvarlig for sikker og forsigtig betjening af dit fartoj. GHP™ 10/10V/12 er et værktoj, der forøger dine muligheder for at betjene din båd. Den fritager dig ikke for ansvaret for den sikre betjening af din båd. Undgå navigationsmæssige farer, og lad aldrig manøvrepulten være ubemandet.

Vær altid parat til omgående at overtage den manuelle styring af din båd.

Lær at betjene GHP i roligt og farefrit åbent vand.

Udvis forsigtighed, når du betjener GHP ved høj hastighed i nærheden af farer i vandet som f.eks. kajer, pæle og andre både.

GHP-autopilotsystemet justerer løbende styringen af din båd for at fastholde en konstant kurs. Udover den grundlæggende funktion til fastholdelse af kursen gør GHP-autopilotsystemet også manuel styring samt forskellige automatstyringsfunktioner og -mønstre mulige.

Betjen GHP-autopilotsystemet sammen med GHCTM 10-kontrolenheden. GHC 10-kontrolenheden bruges til at aktivere og styre samt konfigurere og tilpasse GHP-autopilotsystemet.

Installer GHP-autopilotsystemet, inkl. GHC 10-kontrolenheden, ved at følge de medfølgende instruktioner.

Tip og genveje

• Vælg knappen STBY fra et hvilket som helst skæmbillede for at sætte autopiloten i standby-tilstand og gå tilbage til skæmbilledet Kurs.
  • Vælg ⏻ for at justere baggrundslys og farvevalg.
• Hold ⏻ nede for at slå autopiloten til eller fra.

BEM/ERK: Hvis er der tilsluttet mere end én GHC 10-enhed til aktivering af autopiloten, skal du slukke for alle kablede GHC 10-enheder for at slukke for autopiloten.

• Vælg eller for at fremhæve en indstilling på en menu.

Generelt om brugervejledningen

I denne vejledning kaldes GHP-autopilotsystemet for autopiloten, mens GHC 10-kontrolenheden kaldes for enheden.

Når du bliver bedt om at vælge et element på enheden, skal du trykke på en funktionstast langs den nederste del af skærmen.

Pile (>) i teksten angiver, at du skal vælge hvert element i rækkefølge. Hvis du f.eks. får vist "vælg Menu > Opsætning", skal du vælge Menu og derefter Opsætning.

Table of Contents

Introduktion ......i

Generelt om brugervejledningen ...i

Sådan kommer du i gang .....1

Forpanel 1

Aktivering af autopiloten ....1

Deaktivering af autopiloten ...... 1

Justering af display .... 1

Justering af farvevalg 1

Justering af baggrundslys ...... 1

Aktivering af netværksdeling ..... 1

Om skærmbilledet Kurs ...... 2

Autopilotdrift til motorbåde ....3

Tips til motorbåde ....3

Dynamisk menufunktion 3

Hold kursen 3

Justering af kurs 3

Brug af retningskontrol 4

Styremønstre 5

Zigzag-mønster.... 5

Cirkelmønster 6

Annullering af et styremønster ..... 8

GPS-styremønstre 8

Lav rute til 9

Kredsløbsmønster 9

Kløverbladsmønster.... 10

Søgemønster 10

Annullering af et GPS-styremønster 11

Autopilotdrift til sejlbåde ...12

Hold kursen 12

Justering af kurs 12

Styring efter vinden....13

Justering af vindstyring 14

Vende og bomme 14

Indstillinger for vending eller bomning 14

Lav rute til 15

Indstillinger 16

Systemindstillinger ....16

Indstillinger for GHC

10-fjernbetjening 16

Tilslutning af GHC

10-fjernbetjeningen 16

Konfiguration af GHC

10-fjernbetjeningen 17

GHC 10 Brugerindstillinger ..... 17

Strømtilstand 18

Sådan skiftes Strømtilstand ..... 18

Sådan tilpasses Strømtilstand ... 18

Appendiks ......19

Konfiguration af autopiloten ..... 19

Softwarelicensaftale 19

Fejl- og advarselsmeddelelser... 20

Indeks 21

Sådan kommer du i gang

Forpanel

Aktivering af autopiloten

Vælg

Deaktivering af autopiloten

Hold

BEM/ERK: Hvis er der tilsluttet mere end én GHC 10-enhed til aktivering af autopiloten, skal du slukke for alle kablede GHC 10-enheder for at slukke for autopiloten.

Justering af display

Justering af farvevalg

1. Vælg fra et hvilket som helst skæmbillede.
2. Vælg Farvevalg.
3. Vælg Vælg for at skifte mellem farvetilstandene for nat og dag.

Justering af baggrundslys

1. Vælg fra et hvilket som helst skæmbillede.
2. Vælg Baggrundslys.
3. Vælg eller forat justere lysstyrken for baggrundsbelysningen.
4. Vælg Udfort.

Aktivering af netværksdeling

Du kan dele indstillingerne for farvevalg og baggrundsbelysning med andre GHC 10- og GMI™ 10-enheder på tværs af NMEA 2000-netværket.

1. Vælg Netværksdeling.
2. Vælg Vælg for at aktivere netværksdeling.

Om skærmbilledet Kurs

Skærmbilledet Kurs viser status for autopiloten og kursen. Du kan bruge funktionstasterne til at aktivere autopiloten og manuelt justere kursen fra skærmbilledet Kurs.

Når du aktiverer autopiloten, starter systemet i standby-tilstand og viser skæmbilledet Kurs på GHC 10.

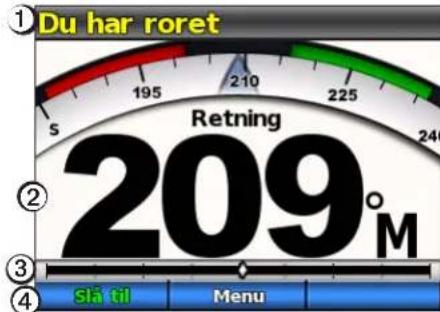

① Du har roret 195 210 225 24 Retning 209° M ② ③ ④ Slă til Menu

Punkt Beskrivelse
1	Status for autopilot
2	Faktisk kurs
3	Indikator for rorposition (kun sejlbåde og motorbåde med rorsensor)
4	Funktioner for funktionstaster

Når du vælger Aktiver for at aktivere Hold kursen på autopiloten, tager autopiloten kontrollen over roret og styrer båden for at fastholde din kurs. Den tilsigtede kurs ①vises på kompasset i den øverste del af skæmbilledet Kurs.

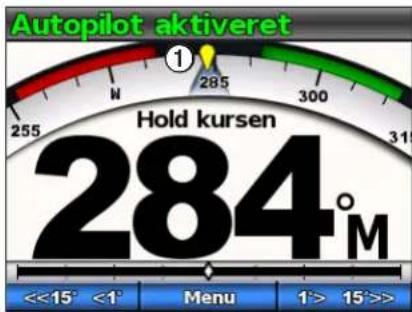

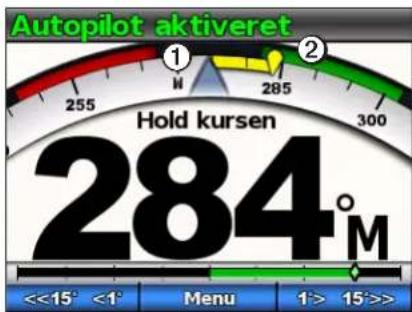

Autopilot aktiveret Hold kursen 284°M <<15° <1° Menu 1> 15>>

Se side 12 for at få oplysninger om skæmbilledet Vindstyring for sejlbåde.

Autopilotdrift til motorbåde

Tips til motorbåde

Dynamisk menufunktion

Den første valgmulighed i den menu, der åbnes ved at vælge Menu fra skæmbilledet Kurs, ændres på baggrund af følgende forhold:

• Hvis autopiloten ikke styrer efter et mønster, skal du vælge valgmuligheden for at gå til aktiveringsskærmbilledet for det mønster, der sidst er blevet brugt.
• Hvis autopiloten styrer efter et mønster, skal du vælge valgmuligheden for at gå til konfigurationsskærmbilledet for mønstret. Hvis der ikke er nogen konfigurerbare indstillinger for mønstret, kan du ikke vælge menufunktionen.

Hold kursen

Du kan aktivere autopilotens funktion Hold kursen for at fastholde din aktuelle kurs uden at skulle styre roret.

Aktivering af Hold kursen

Fra skærmbilledet Kurs skal du vælge Aktiver.

Autopiloten styrer din båd med henblik på at fastholde den aktuelle kurs.

Justering af kurs

Når autopiloten er aktiveret, kan du justere kursen ved brug af roret (hvis din autopilot er udstyret med Shadow Drive ^™ ) eller funktionstasterne på autopiloten.

Du kan styre båden manuelt fra roret, mens autopiloten er aktiveret. Autopiloten styrer ikke båden, mens du har roret, og meddelelsen "Du har roret" blinker i den øverste del af skærmbilledet i gult. Hvis du manuelt fastholder en bestemt kurs i nogle få sekunder, genoptager autopiloten kontrollen over den nye kurs, og skærmbilledet Kurs viser meddelelsen "Autopilot aktiveret".

Sådan genoptager du et mønster efter en justering af rorkurs

Når autopiloten styrer efter et mønster, skal du muligvis styre båden manuelt fra roret for at undgå farer i vandet. Når du har passeret alle farer, skal du manuelt genstarte mønstret. Men den dynamiske menufunktion (side 3) kan du hurtigt genoptage mønstret.

Vælg Menu > [Navn på mønster] for at genoptage brugen af det sidst benyttede mønster.

Du kan styre båden ved brug af autopiloten. Trinstyring drejer båden i trin à 1 °, när du vælger styrefunktionstasten, og i større trin, när du holder styrefunktionstasten inde. Rorstyring drejer båden i trin à 1 °, när du vælger styrefunktionstasten, og styrer båden, när du holder styrefunktionstasten inde.

Ændring af styrefunktion

1. På kursskærmen skal du vælge Menu > Styrefunktion.
2. Vælg en funktion:

• Vælg Styrefunktion > Ror for at aktivere rorstyring

• Vælg Styrefunktion > Trin for at aktivere trinstyring.

Autopilotdrift til motorbåde

Justering af trinstyringstrin

1. Fra skærmbilledet Kurs skal du vælge Menu > Styrefunktion > Størrelse på trin i drejning.
2. Vælg eller for at indstille størrelsen på trin i drejning.
3. Vælg Udført.

Styring med funktionstaster

Når autopiloten er aktiveret, kan du manuelt justere kursen fra skæmbilledet Kurs.

BEMÆRK: Hvis autopiloten styrer efter et mønster (side 5), annullerer manuel justering af kursen mønstret.

Vælg en funktion:

• Hvis du har trinstyring aktiveret, skal du vælge

- Hvis du har rorstyring aktiveret, skal du vælge

Autopiloten styrer båden, og skæmbilledet Kurs viser din faktiske kurs ① og tilsigtede kurs ②.

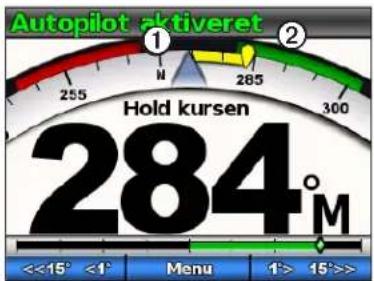

Autopilot aktiveret Hold kursen 284° M 255 N 285 300 <<15° <1° Menu 1° > 15° >>

Retningskontrol

Hvis din båd er korrekt udstyret, kan du kontrollere retningen for båden (frem eller bak) ved brug af autopiloten.

Brug af retningskontrol

Fra skæmbilledet Kurs skal du vælge en indstilling:

• Når du bevæger dig fremad i standby-tilstand, skal du vælge Retning for at aktivere bak. Autopiloten aktiverer bakdrift, og meddelelsen "Bak" vises i orange på skærmbilledet Kurs.
• Når du bevæger dig tilbage i standby-tilstand, skal du vælge Retning for at aktivere frem.

Autopiloten aktiverer fremdrift, og meddelelsen "Bak" fjernes fra skæmbilledet Kurs.

Styremønstre

ADVARSEL

Du er ansvarlig for sikker betjening af din båd. Påbegynd ikke et mønster, før du er sikker på, at vandet er frit for forhindringer.

Autopiloten kan styre båden i forudindstillede mønstre til fiskeri, og den kan også udføre andre specialmanøvrer såsom U-drejninger og mand over bordopsamling. Du kan bruge GHC 10 til at påbegynde mønsterstyring.

Mønsterstyring er ikke baseret på GPS og kan bruges uden en GPS-enhed tilsluttet autopiloten.

Zigzag-mønster

Zigzag-mønster styrer båden fra bagbord til styrbord og tilbage over et bestemt tidsrum og en bestemt vinkel og på tværs af din aktuelle kurs.

Opsætning af zigzagmønstret

Du kan redigere amplituden og perioden for zigzagmonstret. Standardværdierne er 30° og 1,5 minutter.

1. Fra skærmbilledet Kurs, skal du vælge Menu > Mønsterstyring > Zigzag > Opsætning > Zigzagamplitude.
2. Vælg eller forat indstille amplituden i trin à 5°.
3. Vælg Udført.
4. Vælg Opsætning > Zigzagperiode.
5. Vælg eller for at indstille perioden.
6. Vælg Udført.

Sådan følger du zigzagmønstret

1. Fra skærmbilledet Kurs, skal du vælge Menu > Mønsterstyring > Zigzag.
2. Vælg Aktiver.

TIP: Du kan hurtigt genoptage et mønster, når du har foretaget en justering af kursen med roret eller funktionstasterne (side 3), ved at vælge den midterste funktionstast to gange.

Cirkelmønster

Cirkelmonstret styrer båden i en kontinuerlig cirkel, i en bestemt retning og ved et bestemt tidsinterval.

Opsætning af cirkelmønstret

Du kan justere den tid, autopiloten bruger på at fuldføre en cirkel. Standardværdien skaber en cirkel, der tager 5 minutter at fuldføre.

1. Fra skæmbilledet Kurs skal du vælge Menu > Mønsterstyring > Cirkler > Tid.

2. Vælg eller for at indstille tiden.

3. Vælg Udført.

Sådan følger du cirkelmønstret

1. Fra skæmbilledet Kurs skal du vælge Menu > Monsterstyring > Cirkler.
2. Vælg Aktiver.
3. Vælg en funktion:

• Vælg → for at påbegynde en drejning med uret.
• Vælg for at påbegynde en drejning mod uret.

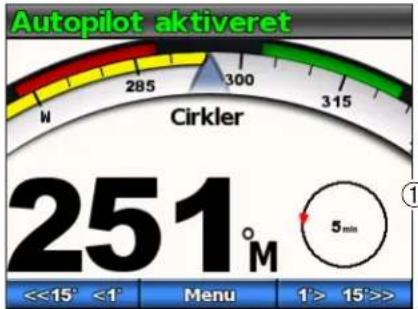

Autopiloten følger cirkelmønstret, og skærmbilledet Kurs viser tiden for cirkelmønstret ①.

Autopilot aktiveret Cirkler 251° M 5 min <<15° <1° Menu 1> 15>>

Autopiloten placerer båden således, at cirkelmønstret centreres på det sted, hvor du aktiverer mønstret.

TIP: Du kan hurtigt genoptage et mønster, når du har foretaget en justering af kursen med roret eller funktionstasterne (side 3), ved at vælge den midterste funktionstast to gange.

U-svingsmønster

U-svingsmønster drejer båden 180° omkring og fastholder den nye kurs. Der er ingen indstillinger at justere for u-svingsmønstret.

Sådan følger du U-svingsmønstret

1. Fra skæmbilledet Kurs skal du vælge Menu > Mønsterstyring > U-drejning.
2. Vælg Aktiver.
3. Vælg en funktion:

• Vælg → for at påbegynde en drejning mod styrbord.
• Vælg for at påbegynde en drejning mod bagbord.

Autopiloten følger u-svingsmønstret, og skærmbilledet Kurs viser retningen af drejet ①.

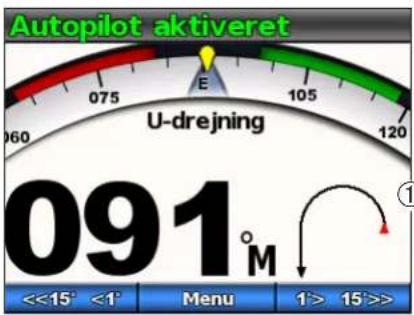

Autopilot aktiveret U-drejning 091° M <<15° <1° Menu 1> 15>>

Når u-svinget er fuldført, fastholder autopiloten den nye kurs.

TIP: Du kan hurtigt genoptage et mønster, når du har foretaget en justering af kursen med roret eller funktionstasterne (side 3), ved at vælge den midterste funktionstast to gange.

Mønster for mand over bord

Mønstret for mand over bord drejer båden omkring med henblik på at sejle langs det sted, hvor mønstret for mand over bord blev påbegyndt. Der er ingen indstillinger at justere for mønstret for mand over bord.

Mønstret for mand over bord bestemmes ikke af GPS og påvirkes af vind, strøm og hastighed. Gør dig klar til at justere gashåndtaget og tage roret for ikke at skade den person, der befinder sig i vandet.

ADVARSEL

Båden skal bevæge sig med mindre end planinghastighed, när dette mønster benyttes.

1. Fra skæmbilledet Kurs skal du vælge Menu > Mønsterstyring > Mand overbord.
2. Vælg Aktiver.
3. Vælg en funktion:

• Vælg → for at påbegynde en drejning mod styrbord.
• Vælg for at påbegynde en drejning mod bagbord.

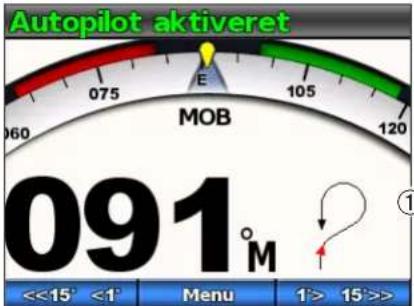

Autopiloten følger mønstret for mand over bord, og skærmbilledet Kurs viser retningen af drejet ①.

Autopilot aktiveret 091° <<15° <1° Menu 1> 15>>

TIP: Du kan hurtigt genoptage et mønster, når du har foretaget en justering af kursen med roret eller funktionstasterne (side 3), ved at vælge den midterste funktionstast to gange.

Annullering af et styremønster

Mens du følger et styremønster, skal du udføre en af følgende handlinger:

• Styr båden fysisk ved roret (hvis din autopilot er udstyret med Shadow Drive).
• Brug funktionstasterne for manuelt at justere kursen.
  • Vælg STBY.

GPS-styremønstre

⚠️ FORSIGTIG

Du er ansvarlig for sikker betjening af din båd. Påbegynd ikke et GPS-mønster, før du er sikker på, at vandet er frit for forhindringer.

Autopiloten kan styre båden langs en rute defineret af din GPS-enhed eller i forudindstillede mønstre på baggrund af en GPS-position (waypoint). Før du kan bruge GPS-styring, skal du have en kompatibel GPS-enhed tilsluttet autopiloten ved brug af NMEA 2000 eller NMEA 0183. Yderligere oplysninger om tilslutning af en kompatibel GPS-enhed findes i installationsinstruktionerne til autopiloten.

GPS-styremønstre er baseret på et GPS-waypoint, som du aktivt navigerer til ved brug af din valgfri GPS-enhed. Dette waypoint kaldes det aktive waypoint.

Lav rute til

Autopiloten styrer båden i overensstemmelse med en rute defineret på din plotter. Din GHC 10 skal være tilsluttet en NMEA 2000- eller NMEA 0183-kompatibel plotter for at bruge Lav rute til.

Før du kan bruge funktionen Lav rute til, skal du definere en rute på din plotter. Se brugervejledningen, der medfølger til din plotter, for at få oplysninger om, hvordan du definerer en rute.

Fra skærmbilledet Kurs skal du vælge Menu > GPS-styring > Lav rute til.

Autopiloten styrer din båd i overensstemmelse med den rute, der er defineret på din plotter, og skærmbilledet Kurs viser afstanden til det næste drej ① samt kursafvigelsesafstand ②.

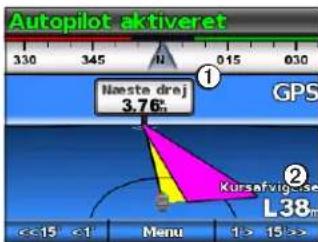

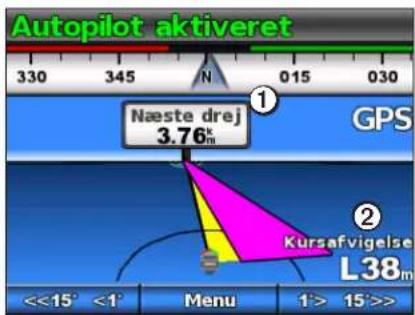

Autopilot aktiveret 330 345 N 015 030 Næste drej 3.76m GPS ① ② Kursafvigelse L38m <<15° <1° Menu 1° > 15°>>

Kredsløbsmønster

Kredsløbsmønstret styrer båden i en kontinuerlig cirkel omkring det aktive waypoint (side 8). Størrelsen af cirklen defineres af din afstand fra det aktive waypoint, når du påbegynder kredsløbsmønstret. Der er ingen indstillinger til justering.

Sådan følger du kredsløbsmønstret

1. Fra skærmbilledet Kurs skal du vælge Menu > GPS-styring > Kredsløb > Aktiver.

2. Vælg en funktion:

• Vælg for at påbegynde en drejning med uret.
• Vælg for at påbegynde en drejning mod uret.

Autopiloten styrer din båd i en kontinuerlig cirkel omkring det aktive waypoint, og skæmbilledet Kurs viser retningen af kredsløbet ①.

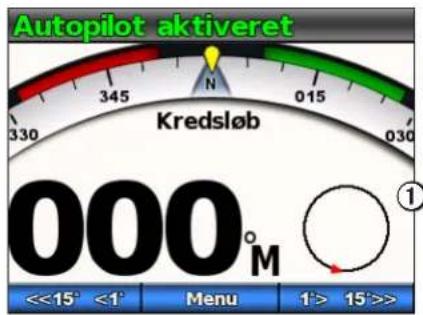

Autopilot aktiveret Kredsløb 000° M <<15° <1' Menu 1> 15>>

Kløverbladsmønster

Kloverbladsmønstret styrer båden, så den gentagne gange passerer over et waypoint. Når du påbegynder kloverbladsmønstret, driver autopiloten båden til det aktive waypoint og påbegynder kloverbladsmønstret.

Opsætning af kløverbladsmønstret

Du kan justere afstanden fra det waypoint, som autopiloten drejer din båd ved, for at passere over waypointet igen. Standardindstillingen drejer båden ved et område på 1000 fod (300 m) fra det aktive waypoint.

1. Fra skæmbilledet Kurs skal du vælge Menu > GPS-styring > Kloverblad > Længde.
2. Vælg eller for at indstille længden.
3. Vælg Udført.

Sådan følger du kløverbladsmønstret

1. Fra skærmbilledet Kurs skal du vælge Menu > GPS-styring > Kloverblad > Aktiver.
2. Vælg en funktion:

• Vælg → for at påbegynde en drejning mod styrbord.
• Vælg for at påbegynde en drejning mod bagbord.

Autopiloten styrer din båd i et kontinuerligt kløverbladsmønster over det aktive waypoint, og skæmbilledet Kurs viser kløverbladets drejeretning og afstand ①.

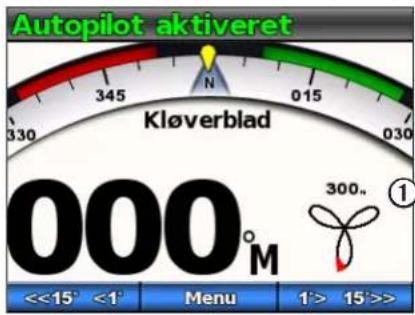

Autopilot aktiveret Kløverblad 000° M 300.. <<15° <1' Menu 1' > 15' >>

Søgemønster

Søgemønstret styrer båden i stadigt større cirkler udad fra det aktive waypoint og danner et spiralmønster. Når du påbegynder søgemønstret, driver autopiloten båden til det aktive waypoint og påbegynder mønstret.

Opsætning af søgemønstret

Du kan justere afstanden mellem hver cirkel i spiralen. Standardafstanden mellem cirklerne er 50 fod (20 m).

1. Fra skæmbilledet Kurs skal du vælge Menu > GPS-styring > Søgning > Afstand.
2. Vælg eller for at indstille afstanden.
3. Vælg Udført.

Sådan følger du søgemønstret

1. Fra skæmbilledet Kurs skal du vælge Menu > GPS-styring > Søgning > Aktiver.

2. Vælg en funktion:

- Vælg → for at påbegynde en drejning mod styrbord. - Vælg ← for at påbegynde en drejning mod bagbord.

Autopiloten følger søgemønstret omkring det aktive waypoint, og skæmbilledet Kurs viser afstanden for søgemønstret ①.

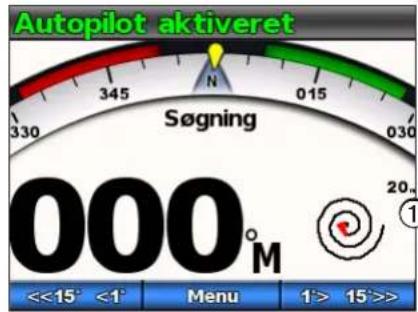

Autopilot aktiveret Søgning 000° M <<15° <1° Menu 1> 15>>

Annullering af et GPS-styremønster

Mens du følger et GPS-styremønster, skal du udføre en af følgende handlinger:

- Styr båden fysisk ved roret (hvis din autopilot er udstyret med Shadow Drive).

- Brug funktionstasterne for manuelt at justere kursen.

• Vælg STBY.

Autopilotdrift til sejlbåde

FORSIGTIG

Når autopiloten er aktiveret, kontrollerer den alene roret. Du og dit mandskab forbliver ansvarlige for sejlene, mens autopiloten er aktiveret.

Udover funktionen Hold kursen kan du også bruge autopiloten til at fastholde en vindvinkel. Du kan også bruge autopiloten til at kontrollere roret ved en vending eller bomning.

Hold kursen

Du kan aktivere autopilotens funktion Hold kursen for at fastholde din aktuelle kurs uden at skulle styre roret (side 2).

Aktivering af Hold kursen

Fra skærmbilledet Kurs skal du vælge Aktiver.

Autopiloten styrer din båd med henblik på at fastholde den aktuelle kurs.

Justering af kurs

Du kan justere kursen ved brug af funktionstasterne på autopiloten, når autopiloten er aktiveret. Du skal indstille autopiloten til standby, før du kan justere kursen ved brug af roret.

Justering af kursen med autopiloten

Du kan justere kursen ved brug af trinstyring på autopiloten.

BEMÆRK: Hvis autopiloten styrer efter en rute (side 15), annullerer manuel justering af kursen ruten.

Vælg en funktion:

• Vælg <<15 <1 eller for 15> styre båden i trin à 1°.

Trinstørrelsen vises på funktionstasten.

Autopiloten styrer din båd, og skæmbilledet Kurs viser din faktiske kurs ① og tilsigtede kurs ②

Autopilot aktiveret Hold kursen 284° M <<15° <1° Menu 1> 15>>

Justering af trinstyringstrin

1. Fra skæmbilledet Kurs skal du vælge Menu > Størrelse på trin i drejning.
2. Vælg eller for at indstille størrelsen på trin i drejning.
3. Vælg Udført.

Du kan indstille autopiloten til at fastholde den aktuelle vindvinkel. Din enhed skal være tilsluttet en NMEA 2000- eller NMEA 0183-kompatibel vindsensor, før den kan styre med en fast vindvinkel eller foretage en vending eller bomning.

Skæmbilledet Vindstyring

Skæmbilledet Kurs viser status for autopiloten. Når autopiloten ikke er aktiveret, skal du vælge Vindstyring for at aktivere vindstyring.

Autopiloten styrer efter skæmbilledet Kurs og tager højde for nye oplysninger relateret til vindstyring.

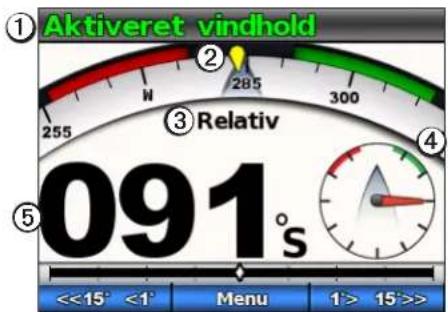

Aktiveret vindhold 285 300 255 ③ Relativ 091°s <<15° <1° Menu 1> 15>>

1	Status for autopilot
2	Kompas, der viser den aktuelle kurs
3	Vindtype: sand eller relativ

4	Analog visning af relativ vindvinkel
5	Vindmåler: aktuel vindvinkel

Sådan aktiveres Vindstyring fra Hold kursen

Når Hold kursen er aktiveret, skal du vælge Menu > Vindstyring.

Autopiloten styrer din båd, så den fastholder en bestemt vindvinkel, og skæmbilledet viser fastlåst vindvinkel.

Brug vindstyring, när du sætter eller bjerger sejl

1. Aktiver vindstyring.
2. Brug funktionstasterne til at justere retningen for vindstyring til 0SDgr.

Autopiloten styrer din båd direkte ind i vinden, hvilket er ideelt under sætning eller bjergning af sejl.

Justering af vindstyring

Du kan justere vinklen for vindstyring ved brug af funktionstasterne på autopiloten, när vindstyring er aktiveret.

Justering af vinklen for vindstyring med autopiloten

Du kan justere vinklen for vindstyring ved brug af trinstyring på autopiloten.

Vælg <15 -1 eller for uajustere vinklen for vindstyring i trin å 1°.

Hold <<15 <1 eller for støpjstere vinklen for vindstyring i større trin. Trinstørrelsen fremgår af funktionstasten og er den samme som trinstyringstrinnet (side 12).

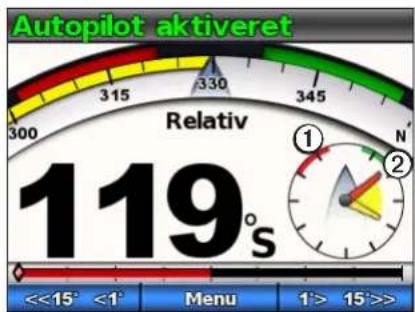

Kompasrosen på skærmen Vind viser din faktiske kurs ① og tilsigtede kurs ②, mens autopiloten styrer båden.

Vende og bomme

Du kan få autopiloten til at udføre en vending eller bomning, mens Hold kurs eller Vindstyring er aktiveret.

Indstillinger for vending eller bomning

Indstillinger, der definerer, hvordan autopiloten udfører en vending eller bomning, konfigureres under installationen. Hvis autopiloten ikke udfører en vending eller bomning på en korrekt eller tilfredsstillende måde, kan du dog justere følgende indstillinger:

• Vindvinklen (side 17)
• Forsinket vending/bomning (side 17)
• Spærring af bomning (side 17)
• Vindstyringstype (side 18)
• Vindbegrænser (side 18)

Før du påbegynder vending eller bomning fra Hold kursen, skal du indstille Hold kurs, vindvinklen (side 17).

1. Aktiver Hold kursen (side 3).
2. Vælg Menu > Vending/bomning.
3. Vælg eller for at vælge en retning.

Autopiloten styrer din båd igennem en vending eller bomning, og skærmbilledet Kurs viser meddelelsen "Vending", indtil manøvren er fuldført.

Autopiloten styrer din båd gennem en vending eller bomning, og skærmen for vindstyring viser kompasset og vindmålerne med gule fremhævninger, der viser retning og status for vending eller bomning.

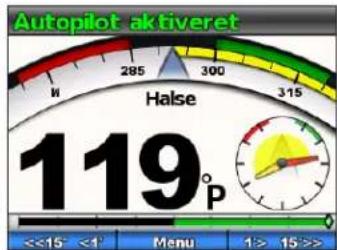

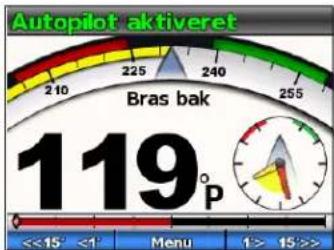

Autopilot aktiveret Halse 119° <<15- <1> Menu 1> 15>>

TIP: Du kan påbegynde en vending eller bømning direkte fra skæmbilledet Hold kursen eller Vindstyring.

Vælg en funktion:

• Hvis du vil påbegynde en vending eller bomning til bagbord, skal du holde den venstre og midterste funktionstast nede i 1 sekund.
• Hvis du vil påbegynde en vending eller bomning til styrbord, skal du holde den højre og midterste funktionstast nede i 1 sekund.

Lav rute til

⚠ FORSIGTIG

Garmin anbefaler, at du kun benytter Lav rute til, når du sejler for motorkraft. Brug af Lav rute til kan forårsage uventet bomning, hvilket kan beskadige din sejlbåd. Ikke-overvågede sejl og rigning kan blive beskadigede og forårsage kvæstelser på mandskab og passagerer i forbindelse med en uventet bommingsmanøvre.

Autopiloten styrer båden i overensstemmelse med en rute defineret på din plotter. Din GHC 10 skal være tilsluttet en NMEA 2000- eller NMEA 0183-kompatibel plotter for at bruge Lav rute til.

Brug af Lav rute til

Før du kan bruge funktionen Lav rute til, skal du definere en rute på din plotter. Se brugervejledningen, der medfølger til din plotter, for at få oplysninger om, hvordan du definerer en rute.

På retningsskærmen skal du vælge Menu > Lav rute til.

Autopiloten styrer din båd langs ruten som defineret på din plotter, og skærmbilledet Kurs viser afstanden til det næste drej ① og kursafvigelsesafstanden ②.

Autopilot aktiveret 330 345 015 030 Naeste drej 3.76m GPS Kursafvig-Sea L38m <<15' <1' Menu 1> 15>>

Indstillinger

Du kan tilpasse indstillinger for system, fjernbetjening og brugerindstillinger.

Systemindstillinger

På retningsskærmen skal du vælge Menu > Opsætning > System.

- Enheder – indstiller måleenhederne, der skal bruges til at vise værdierne på GHC 10.

- Systemenheder – enheder, der skal bruges til alle målinger, som vises af GHC 10. Du kan vælge Statute (mil, fod), Metrisk (km, m), Nautisk (nm, fod) eller Metrisk nautisk (nm, m).

- Skift i manøvrepult – enhed, der anvendes til rumfanget af den hydrauliske styrepumpe, og fremgår typisk af roret. Du kan vælge Kubiktommer (cu. in.) eller Kubikcentimeter (ccm).

- Kurs – indstil den reference, der bruges til at beregne kursoplysninger.

- Magnetisk – beregner kursen på baggrund af magnetisk nord.

- Sand – beregner kursen på baggrund af sand nord.

- Varians – indstil afvigelsen fra sand nord. Varians er kun tilgængelig, när kursen er indstillet til Sand.

• Auto – bestemmer automatisk den ideelle variansindstilling.

- Bruger – du definerer variansindstillingen.

- Bipper – indstiller, om enheden skal afgive en lyd, när du vælger en knap, eller när der lyder en alarm.

- Til (Tastatur og alarmer) – bipper, når du vælger en tast, og når en alarm lyder.

• Auto tænding – lader enheden tændes automatisk, när NMEA 2000-netværket aktiveres.
• Enhed for spænding – enheden viser en alarm, og der lyder en alarm, når batteriet når en angivet spænding. Når du vælger Til, skal du angive den spænding, som alarmen lyder ved, samt alarmvisningerne.
• Sprog - vælg skærmsproget.
• Driftstilstand – indstiller enheden til normal drift eller demonstrationstilstand til fremvisning i butikker.
• Systeminformation – viser enhedens id-numre og softwareoplysninger for GHC og GHP.
• Fabriksindstillinger – vælger nulstilling, der gendanner enhedens fabriksstandarder.

Indstillinger for GHC 10-fjernbetjening

Tilslutning af GHC 10-fjernbetjeningen

Før du kan bruge GHC 10-fjernbetjeningen, skal du slutte fjernbetjeningen til GHC 10 og konfigurere indstillingerne.

Til kan slutte én GHC 10-fjernbetjening (ekstraudstyr) til en GHC 10.

1. På retningsskærmen skal du vælge Menu > Opsætning > Fjernbetjening.
2. Vælg Søgning efter fjernbetjening, og hold derefter den venstre og højre dobbelt piletast ned på fjernbetjeningen. Autopiloten søger efter og opretter parring med GHC 10-fjernbetjeningen.

Konfiguration af GHC 10-fjernbetjeningen

1. På retningsskærmen skal du vælge Menu > Opsætning > Fjernbetjening.

2. Vælg en funktion:

3. Knap 1-handling – indstil den funktion, der udføres af den første knap på fjernbetjeningen.

4. Knap 2-handling – indstil den funktion, der udføres af den anden knap på fjernbetjeningen.
5. Knap 3-handling – indstil den funktion, der udføres af den tredje knap på fjernbetjeningen.
6. Afbryd fjernbetjening – afbryd fjernbetjeningen fra enheden.

GHC 10 Brugerindstillinger

ADVARSEL

Hvis du deaktiverer Shadow Drive på et GHP 10-autopilotsystem, skal du indstille autopiloten til standby (STBY) for manuelt at kontrollere roret. Vær forsigtig, när du deaktiverer Shadow Drive.

Hvis du deaktiverer Shadow Drive på et GHP 10V-autopilotsystem, vil enhver justering af roret deaktivere autopiloten helt.

Selvom autopiloten konfigureres til din båd under installation, kan det være nødvendigt at justere den afhængigt af havforholdene.

Vælg Menu > Opsætning > Brugerkonfiguration af autopilot

- Shadow Drive ^™ – lader enheden gå i standby-tilstand, när du styrer roret manuelt, hvorefter Hold kursen igen aktiveres, när du holder en fast kurs i nogle få sekunder.

BEMÆRK: Shadow Drive er kun tilgængeligt ved hydrauliske styringssystemer.

GHC 10 Brugervejledning 17

• Følsomhed for Shadow Drive – Shadow Drive aktiveres, når der lægges et bestemt tryk på roret. Juster denne indstilling, hvis Shadow Drive fejlagtigt udloses eller ikke aktiveres korrekt. Hvis autopiloten deaktiveres, når roret er klar, kan reduktion af følsomhedsværdien hjælpe med at forebygge uønsket deaktivering. Hvis Shadow Drive ikke deaktiverer autopiloten korrekt, når du tager roret, kan forøgelse af følsomhedsværdien hjælpe.
  BEMÆRK: Denne indstilling er ikke gældende for et autopilotsystem af typen GHP 10V eller GHP 12.
• Filtrering af bølgehøjde – juster filtreringen af bølgehøjde for at indstille kursrespons. Indstil filtrering af bølgehøjde til 0 % under normale driftsforhold. Forøger filtrering af bølgehøjde i omskiftelige forhold ved lave hastigheder med henblik på at kontrollere roraktivitet og reducere slitage på autopilotsystemet.
• Fastholdelseskontrol – lader enheden indstille drivretningen til frem eller bak fra skæmbilledet Kurs, når autopiloten er i standby-tilstand. Se side 4 for at få oplysninger om brug af retningskontrol.
• Vindvinklen – (kun sejlbåde) indstiller en fast vinkel, som autopiloten udfører en vending eller bomning med, mens Hold kursen er aktiveret. Vælg en vinkel fra 1° til 180°.
• Forsinket vending/bomning – (kun sejlbåde) autopiloten forsinker styring af en vending eller bomning, når du har påbegyndt manøvren ved brug af fjernbetjningen eller enheden. Forsinkelsen tælles ned på skærmbilledet Kurs, og der lyder en alarm, når autopiloten påbegynder vending eller bomning. Vælg en forsinkelse fra 0-15 sekunder.
• Spærring af bomning – (kun sejlbåde) forhindrer autopiloten i at udføre en bomning. Spærring af bomning forhindrer dig ikke i manuelt at udføre en bomning ved brug af roret eller trinstyring.

Indstillinger

• Vindstyringstype – (kun sejlbåde) autopiloten styrer efter relativ vind eller sand vind, når vindstyring er aktiveret. Vindvinkel for både sand og relativ vind beregnes under hensyntagen til stævnen og vises i grader bagbord eller grader styrbord.
  BEMÆRK: Muligheden for at skifte mellem vindstyringstyper er kun tilgængelig, hvis båden er udstyret med både en vindsensor og en vandhastighedssensor.
  Den relative vindhastighed afspejler den luftstrøm, der rent faktisk opleves om bord på en båd. Relativ er den eneste tilgængelige vindstyringsmulighed, hvis båden kun er udstyret med en vindsensor og ingen vandhastighedssensor.
• Sande vinddata viser den oplevede luftstrøm og beregnes ud fra bådens hastighed. Vælg Sand eller Relativ, hvis din båd er udstyret med en vindsensor og en vandhastighedssensor.
• Vindbegrænser – (kun sejlbåde) under en bomning sænker vindbegrænseren drejehastigheden, när vindretningen nærmer sig hækken. Hvis drejehastigheden er for langsom, skal du reducere værdien for vindbegrænseren. Hvis drejehastigheden er for hurtig, skal du forøge værdien for vindbegrænseren.

Strømtilstand

Du kan aktivere en strømtilstand for at kontrollere roraktiviteten.

Sådan skiftes Strømtilstand

1. På kursskærmen skal du vælge Menu > Opsætning > Brugerkonfiguration af autopilot.

2. Vælg en mulighed:

3. Vælg Strømtilstand > ∅konomi for at aktivere økonomistrømtilstanden.
   • Vælg Strømtilstand > Normal for at vende tilbage til normal drift.

Sådan tilpasses Strømtilstand

Du kan justere niveauet af roraktivitet, mens du er i økonomistrømtilstand.

1. På kursskærmen skal du vælge Menu > Opsætning > Brugerkonfiguration af autopilot > Strømsparer.
2. Vælg en procentsats, og vælg Udført.

En højere procentsats reducerer roraktiviteten på bekostning af kursstyringsevnen. Så jo højere du sætter procentsatsen, jo mere vil din kurs afvige, før autopiloten korrigerer den.

TIP: Ved urolige søforhold og lav hastighed vil en øgning af procentsatsen for Strømsparer reducere roraktiviteten og derved reducere slitagen på autopilotsystemet.

Appendiks

Konfiguration af autopiloten

BEMÆRK

Ændringer foretaget i autopilotens konfiguration påvirker direkte autopilotens adfærd og skal foretages af en autoriseret forhandler. Unødige justeringer af autopilotens konfiguration kan forhindre autopiloten i at fungere.

Autopiloten konfigureres til din båd under installationsproceduren, og hovedkonfigurationen af autopilotens indstillinger er sjældent nødvendig af justere. Hvis autopiloten ikke fungerer korrekt, skal du kontakte installatøren.

Der findes yderligere oplysninger om avanceret konfiguration af autopiloten i de installationsinstruktioner, der medfølger til din autopilot.

Registrering af dit produkt

1. Gå til my.garmin.com.
2. Følg instruktionerne på skærmen.
3. Opbevar den originale købskvittering, eller en kopi af den, på et sikkert sted.

Kontakt til Garmins produktsupport

Kontakt Garmins produktsupport, hvis du har spørgsmål om dette produkt.

• Hvis du befinder dig i USA, skal du gå til www.garmin.com/support eller kontakte Garmin USA pr. telefon på [phone] eller [phone].
• I Storbritannien skal du kontakte Garmin (Europe) Ltd. pr. telefon på 0808 238 0000.
• Hvis du befinder dig i Europa, skal du gå til www.garmin.com/support og klikke på Contact Support for at få oplysninger om support i de forskellige lande

GHC 10 Brugervejledning 19

Softwarelicensaftale

VED AT BRUGE GHP 10/10V/12 OG GHC 10 ACCEPTERER DU AT VÄRE BUNDET AF VILKÅRENE OG BETINGELSERNE I DEN FÖLGENDE SOFTWARELICENSAFTALE. LÆS DENNE AFTALE GRUNDIGT.

Garmin Ltd. og/eller dets datterselskaber ("Garmin") giver dig en begrænset licens til at bruge softwaren i denne enhed ("softwaren") i binær udførbar form ved normal betjening af produktet. Titel, ejendomsret og intellektuelle ejendomsrettigheder til softwaren forbliver hos Garmin og/eller dets tredjepartsleverandører.

Du bekræfter, at softwaren tilhører Garmin og/eller dets tredjepartsleverandører, og at den er beskyttet ifølge amerikansk lov om ophavsret og internationale aftaler om ophavsret. Endvidere bekræfter du, at softwares struktur, organisering og kode, hvor kildekoden ikke er stillet til rådighed, er værdifulde forretningshemmeligheder ejet af Garmin og/eller dets tredjepartsleverandører, og at softwaren i kildekodeform er en værdifuld forretningshemmelighed, der forbliver Garmins og/eller dets tredjepartsleverandørers ejendom. Du accepterer, at softwaren eller nogen del af denne ikke må skilles ad, demonteres, modificeres, ommonteres, omstruktureres eller reduceres til læsbar form, og at du ikke må skabe enheder, der er afledt af eller baseret på denne software. Du accepterer ikke at eksportere eller geneksportere softwaren til noget land i strid med den amerikanske lovgivning for eksportkontrol eller lovgivningen for eksportkontrol i noget andet relevant land.

Fejl- og advarselsmeddelelser

Fejlmeddelelse Årsag Autopilothandling
Ingen sensor til feedback om rorposition registreret	Autopiloten kan ikke registrere en rorfeedbackenhed eller en gyldig rorposition.	• Alarmen lyder i 5 sekunder• Drevenhed er deaktiveret• Autopilot går i standby
Rorpositionsdata er ugyldige. Autopiloten mister	gyldige feedbackdata om rorposition. • Alarmen lyder i 5 sekunder	• Drevenhed er deaktiveret• Autopilot går i standby
Autopiloten modtager ikke navigationsdata. Autopiloten er i hold kurs-tilstand.	Autopiloten modtager ikke længere navigationsdata, når den udfører funktionen Lav rute til.Denne meddelelse vises også, hvis navigationen stoppes på en plotter før deaktivering af autopiloten.	• Alarmen lyder i 5 sekunder• Autopilot overgår til hold kurs
Mistet forbindelse med autopilot GHC har mistet forbindelsen til CCU. Ikke relevant
Mistede vinddata Autopiloten modtager ikke længere gyldige vinddata. • Alarmen lyder i 5 sekunder		• Autopilot overgår til hold kurs
Lav GHC-forsyningsspænding Forsyningsspændingen er under det niveau, som er angivet i alarmmenuen for lav spænding.		Ikke relevant
Rorsensor er ikke kalibreret. Drevenhedens rorsensor er ikke blevet kalibreret.Kalibrer roret.		• Alarmen lyder i 5 sekunder• Drevenhed er deaktiveret• Autopilot går i standby
Ror nær grænse. Centrer roret. Roret forbliver nær dets grænse (rorstop) i mere end 5 sekunder.		• Afspiller alarm• Fortsætter i normal drift
"Ror nær grænse" blinker på titellinjen Autopiloten har drevet roret nær dets grænse (rorstop).Autopiloten kan ikke drive roret yderligere frem i denne retning.		Fortsætter i normal drift
Advarsel! Der er startet en bomning. Vil du fortsætte?	Autopiloten har registreret, at brugeren har forsøgt på at indlede en bomning.	• Afspiller alarm• GHC 10 anmoder om brugerinput. Når du vælgerBomning,påbegyndes en bomning, mensAnnullerannullerer den.

Indeks

A

Advarselsmeddelelser 20

Advarsler 16

Aktivering af autopiloten 1

Alarmer 16

Appendiks 19

Autopilot Steering

GPS Pattern Steering 8

Pattern Steering 5

Autopilotstyring

Annullering 8

GPS-mønsterstyring 8

Mønsterstyring 5

Auto tænding 16

C

Cirkler 6

D

Deaktivering af autopiloten 1

Demotilstand 16

Direction Control 4

Display

Baggrundslys 1

Farvevalg 1

Justering 1

F

Fejlfinding 20

Fejlmeddelelser 20

Filtrering af bolgehøjde 17

Fjernbetjening 16

Konfiguration 17

Tilslutning 16

G

Garmins produktsupport 19

H

Heading Hold

Powerboat 3

Hold kursen

Motorbåd 3

Sejlbåd 12. See also Vindstyring

|

Indstillinger 16

Bruger 17

Fjernbetjening 16

System 16

K

Kloverblad 10

Konfiguration

Fjernbetjening 17

Kredsløb 9

L

Lav rute til

Motorbåd 9

Sejlbäd 15

M

Mand over bord 7

Meddelelser

Fejl/advarsel 20

N

Netværksdeling 1

Nord

Indstilling af magnetisk/sand 16

Varians 16

0

Økonomi 18

P

Produktsupport 19

R

Retningskontrol 4

Anvendelse 4

Indstillinger 17

Route To

Sailboat 15

S

Sejl, sætning og bjergning 13

Shadow Drive 17

Følsomhed 17

Skæmbilledet Kurs 2. See

also Skæmbilledet Vindstyring

Skæmbilledet Vindstyring 13

Søg 10

Spændingsalarm 16

Strømtilstand 18

Support, produkt 19

T

Tilslutning

Fjernbetjening 16

U

U-drejning 7

v

Vending/bomning 14

Fra Hold kursen 14

Fra vindstyring 15

Indstillinger 14

Vind

Sand 18

Vindbegrænser 18

Vindstyringstype 18

Vindstyring 13

Justering 14

Skærm 13

W

Wind

Wind Hold Type 18

Wind Limiter 18

Z

Zigzag 5

Du kan få de seneste gratis softwareopdateringer (bortset fra kortdata) i hele dit Garmin-produkts levetid ved at gå til Garmins websted på www.garmin.com.

GARMIN®

© 2011 Garmin Ltd. eller dets datterselskaber
