BRUGSANVISNING ECHOMAP UHD 62cv GARMIN

Vigtige sikkerhedsoplysninger

ADVARSEL

Hvis disse advarsler og meddelelser ikke følges, kan det medføre personskade, beskadigelse af fartøjet eller enheden eller ringe produktydelse.

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

▲ FORSIGTIG

Frakobl fartøjets strømforsyning, før du begynder at installere enheden, for at undgå mulig personskade eller skader på enheden og fartøjet.

Før du tænder for strømmen til enheden, skal du sørge for, at den er korrekt jordet i henhold til instruktionerne i vejledningen for at undgå mulig personskade eller beskadigelse af enheden eller fartøjet.

BEMAERK

Enheden skal installeres i overensstemmelse med disse instruktioner for at opnå den bedst mulige ydelse.

Når du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen, for at undgå skader på dit fartøj.

Læs hele installationsvejledningen, før du fortsætter med installationen. Hvis der opstår problemer under installationen, skal du kontakte Garmin® produktsupport.

ECHOMAP UHD 6x stikoversigt

POWER Strøm- og datadeling	1
N2K NMEA 2000	^3 netværk
XDCR 4-bens transducer

BEMAERK

For at forhindre korrosion på metalkontakterne skal ubrugte stik dækkes med vejrhætter.

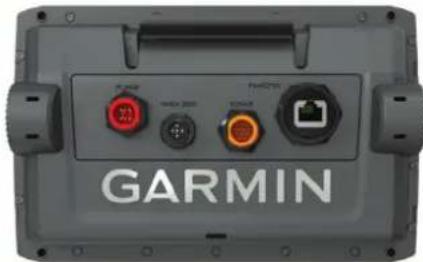

ECHOMAP UHD 7x/9x tilslutningsvisning

GARMIN

POWER Strøm og NMEA 0183 enheder
NMEA 2000	NMEA 2000 netværk
SONAR 12-bens transducer
PANOPTIX P	PanoptixTM LiveScopeTM ekkolod eller Garmin Marine Network til deling af ekkolod, LiveScope ekkolod, søkort og brugerdata

BEMÆRK

For at forhindre korrosion på metalkontakterne skal ubrugte stik dækkes med vejrhætter.

Softwareopdatering

Du skal muligvis opdatere plottersoftwaren efter installationen. Se brugervejledningen på garmin.com/manuals/ECHOMAPUHD for at få instruktioner til, hvordan du opdaterer softwaren.

Nødvendigt værktøj

• Boremaskine
  • Bor

• Bøjlemontering: Bor, der er egnede til overfladen og udstyret
• Drejemonteringsbeslag: 3 mm ( ^1/8 tommer) bor
• Planmontering: 3 mm ( ^1/8 tommer) og 9,5 mm ( ^3/_8 tommer) bor

• Nummer 2 stjerneskruetrækker
• Stik- eller rundsav
• Fil og sandpapir
  • Marineforsegler (valgfri)

Overvejelser om montering

Du kan montere enheden ved hjælp af en af tre metoder.

Bøjlebeslag: Du kan montere enheden ved hjælp af monteringsbøjlen, hvilket giver dig mulighed for at vippe enheden.

Drejebeslag: Du kan montere enheden ved hjælp af drejefoden og monteringsbøjlen, hvilket giver dig mulighed for at dreje og vippe enheden. Ikke tilgængelig på ECHOMAP UHD 9x modeller.

Planmontering: Du kan montere enheden på dit dashboard, hvilket giver en mere integreret montering.

Før du permanent installerer delene til din enhed, skal du planlægge installationen ved at bestemme placeringen af de forskellige komponenter.

• Du skal kunne se skærmen klart og have nem adgang til tasterne på enheden fra monteringsstedet.
• Monteringsstedet skal være solidt nok til at kunne bære enheden og holderen.
• Kablerne skal være lange nok til at tilslutte komponenterne til hinanden og til strøm.
• For at undgå forstyrrelse af et magnetisk kompas, må enheden ikke monteres tættere på et kompas end den sikkerhedsafstand for kompas, der er angivet i produktets specifikationer.

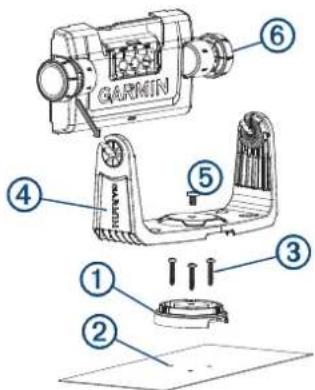

Bøjlemontering af en enhed med drejefod

BEMAERK

Brug kun fladhovedede maskinbolte eller selvskærende skruer til at fæstne drejefoden. Hvis du anvender skruer med forsænkede hoveder, risikerer du at beskadige monteringsbeslaget.

På nogle modeller kan der føjes en drejefod til monteringsbøjlen, så du kan dreje enheden og få flere betragtningsvinkler.

BEMÆRK: ECHOMAP UHD 9x modellerne kan ikke drejes.

1 Brug drejefoden ①som en skabelon, og markér tre forboringshuller ②

2 Brug et 3 mm (1/8 tommer) bor til at bore forboringshullerne.
3 Brug de medfølgende træskruer ③il at fastgøre drejefoden til monteringsoverfladen.
4 Placer beslaget til bøjlemontering ④ over drejefoden, og fastgør det ved hjælp af drejemonteringsknappen ⑤
5 Montér knopperne til bøjlemontering på siderne af holderen.
6 Placer enheden til beslaget til bøjlemontering, og stram knopperne til bøjlemontering.
7 Slut hvert kabel til en port på holderen, og benyt läsebeslaget eller låseringene til at fastgøre kablerne til holderen (Overvejelser ved tilslutning, side 3).

Fastbøjlemontering af enheden

BEMAERK

Hvis du monterer beslaget på fiberglass med skruer, anbefales det at bruge et forsænkningshoved til at bore en frigangsforsænkning i kun det øverste lag af gelcoat. Dette modvirker, at gelcoat-laget revner, når du strammer skruerne.

1 Vælg det monteringsudstyr, der passer til monteringsoverfladen og til beslaget til bøjlemontering.
2 Anvend beslaget til bøjlemontering som skabelon til at markere placeringen af forboringshullerne gennem skruehullerne.
3 Brug et passende borehoved til dit monteringsudstyr til at bore de fire forboringshuller.
4 Brug det valgte monteringsudstyr til at fastgøre beslaget til bøjlemontering til monteringsoverfladen.
5 Montér knopperne til bøjlemontering på siderne af holderen.

6 Placer holderen i beslaget til bøjlemontering ②og stram knopperne til bøjlemontering.
7 Slut hvert kabel til en port på holderen, og benyt låsebeslaget eller låseringene til at fastgøre kablerne til holderen (Overvejelser ved tilslutning, side 3).

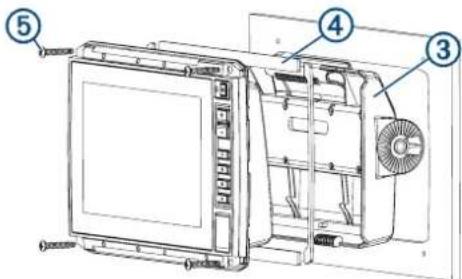

Plan montering af enheden

BEMAERK

Vær omhyggelig, når du skærer hullet til planmontering af enheden. Der er kun en lille frirum mellem kassen og monteringshullerne, og hvis der skæres et hul, som er for stort, kan det ødelægge enhedens stabilitet, efter at den er monteret.

Lirkning med metalværktøj, som f.eks. en skruetrækker, kan beskadige dækrammen og enheden. Brug så vidt muligt plasticværktøj til at lirke med.

Du kan også montere enheden i dit dashboard ved hjælp af skabelonen til planmontering og det relevante udstyr.

1 Tilpas skabelonen, og sørg for, at den passer på den plads, hvor enheden skal monteres.
2 Fastgør skabelonen til monteringsstedet.
3 Brug et 9,5 mm ( ^3/_8 tommer) borehoved til at bore et eller flere huller i hjørnerne af den fuldt optrukne linje på skabelonen for at forberede udskæringen af monteringsoverfladen.
4 Brug en nedstryger eller rotationsværktøj til at save monteringsfladen langs indersiden af den fuldt optrukne linje, der er tegnet på skabelonen.
5 Placer enheden i udskæringen for at se, om den passer.

6 Brug om nødvendigt en fil og sandpapir til at tilpasse hullets størrelse.

7 Hvis din enhed har en dækramme, skal du bruge et lirkeværktøj som f.eks. et fladt stykke plastic eller en skruetrækker til forsigtigt at lirke hjørnerne af dækrammen fri ①, og lad værktøjet glide ind mod midten ④for at fjerne dækrammen.

8 Sørg for, at enhedens monteringshuller flugter med forboringshullerne på skabelonen.
9 Hvis monteringshullerne på enheden ikke flugter med forboringshullerne på skabelonen, skal du markere placeringerne af de nye forboringshuller på skabelonen.
10 Brug et 3 mm ( ^1/_8 ) borehoved til at bore styrehullerne.
11 Fjern skabelonen fra monteringsoverfladen.
12Anbring enheden i holderen ③

BEMÆRK: Du skal bruge holderen og låsebeslaget eller låseringene, når du planmonterer enheden.

13 Hvis ikke du har adgang til bagsiden af enheden, efter at du har monteret den, skal du tilslutte alle de nødvendige kabler til holderen og fastgøre dem med låsebeslaget eller låseringene, inden du anbringer enheden i det udskårne hul (Overvejelser ved tilslutning, side 3).
14 For at forhindre korrosion på metalkontakterne skal ubrugte stik dækkes med vejrhætter (kun ECHOMAP UHD 7x/9x modeller).
15Monter gummipakningsdelene ④å bagsiden af enheden. Gummipakningsstykkerne har klæbemiddel på bagsiden. Kontroller, at du har fjernet beskyttelsen, før du monterer stykkerne på enheden.
16 Slut hvert kabel til en port på holderen, og benyt låsebeslaget eller läseringene til at fastgøre kablerne til holderen (Overvejelser ved tilslutning, side 3).
17 Anbring enheden og holderen i det udskårne hul.
18 Fastgør enheden til monteringsoverfladen ved hjælp af de medfølgende skruer ⑤
19 Monter dækrammen ved at trykke den på plads langs enhedens kant.

Overvejelser ved tilslutning

Når du har tilsluttet kablerne til holderen, skal du stramme låseringene for at fastgøre hvert kabel.

Tilslutning af kablerne til ECHOMAP UHD 6x holderen

Stikkene på kablerne er tilpasset, så de kun passer til de korrekte porte på ECHOMAP UHD 6x holderen. De tilsluttede kabler holdes på plads af et låsebeslag.

1 Skub kabellåsebeslaget op fra bunden, og fjern beslaget fra holderen.

2 Sammenlign tapperne på hvert kabelstik med mønstrene på portene for at bestemme, hvilket kabel der passer til hvilken port.

3 Hvert kabel skal indføres helt igennem et hul i holderen, og fastgøres forsvarligt til en port.

BEMÆRK: Hvis kablerne ikke føres langt nok ind i holderen, fastgøres stikkene muligvis ikke forsvarligt til portene, og enheden kan miste strøm, og ekkoloddet eller enheden kan holde op med at virke.

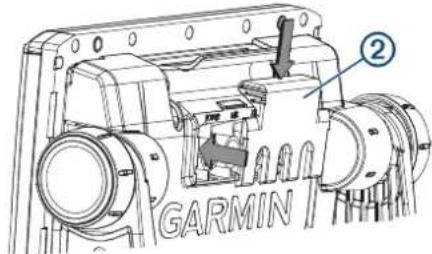

4 Placer läsebeslaget Ⓤver kablerne, og skub beslaget ned for at låse kablerne på plads.

GARMIN ②

Der lyder et hørbart klik, när låsebeslaget er installeret korrekt.

Tilslutning af kablerne til ECHOMAP UHD 7x/9x holderen

Kablernes stik passer kun i de korrekte porte på ECHOMAP UHD 7x/9x holderen. De tilsluttede kabler holdes på plads af läseringe.

1 Sæt hvert kabel i den rette port på holderen.
2 Drej låseringen med uret for at låse kablet fast til holderen.

Strøm- og datakabel

• Ledningsnettet forbinder enheden til strøm og NMEA 0183 enheder. 6 tommers enheder kan også bruge disse ledninger til at dele brugerdata som f.eks. waypoints og ruter.
• Hvis du ikke tilslutter NMEA 0183 enheder eller en anden plotter for at dele data, kan du se bort fra de blå og brune ledninger.
• Enheden har én intern NMEA 0183 port, der bruges til at tilslutte NMEA 0183 kompatible enheder.
• Hvis det er nødvendigt at forlænge strøm- og jordledningerne, skal du bruge en ledning på 0,82 mm ^2 (18 AWG) eller derover.
• Hvis det er nødvendigt at forlænge NMEA 0183 ledningerne eller alarmledningerne, skal du bruge 0,33 mm ^2 (22 AWG) ledning.

Element Ledningsfunktion Ledningsfarve
1	NMEA intern 0183 port Rx (ind) Brun
2	NMEA intern 0183 port Tx (ud) Blå
3	Jord (strøm og NMEA 0183) Sort
4	Tænd/sluk Rød

Tilslutning af strøm

ADVARSEL

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

Du skal tilslutte den røde ledning til det samme batteri via tændingen eller en anden manuel kontakt for at tænde eller slukke for enheden.

1 Før strømkablet ind mellem en strømkilde og enheden.
2 Tilslut den røde strømledning til tændingen eller en anden manuel kontakt, og tilslut om nødvendigt kontakten til den positive (+) batteriterminal.
3 Slut den sorte ledning til den negative (-) batteriterminal eller til jord.
4 Tilslut strømkablet til enheden, og drej låseringen med uret for at fastgøre den.

Tilslutning af enheden til en transducer

1 Følg de instruktioner, der fulgte med transduceren, for at installere den korrekt på din båd.
2 Træk transducerkablet til bagsiden af enheden væk fra kilden med elektriske forstyrrelser.
3 Tilslut transducerkablet til den relevante port på holderen.

Tilslutning til en Garmin enhed til deling af brugerdata

BEMÆRK: Denne funktion er ikke tilgængelig for ECHOMAP UHD 7x/9x enheder. De blå og brune ledninger på disse enheder kan kun tilsluttes til NMEA 0183-enheder.

Du kan forbinde ECHOMAP UHD 6x enheden til en kompatibel Garmin enhed for at dele brugerdata, såsom waypoints. Hvis enhederne er monteret tæt på hinanden, kan du forbinde den blå og den brune ledning. Hvis enhederne er monteret for langt fra hinanden, til at kablerne kan nå, kan du forbinde enhederne ved at bruge et kabel til deling af brugerdata (010-12234-06).

1 Kontrollér, at begge enheder er tilsluttet det samme stel.

2 Fuldfør en handling:

- Hvis enhederne er monteret tæt på hinanden, skal du forbinde den blå ledning fra første enhed med den brune ledning fra den anden enhed, og forbinde den brune ledning fra den første enhed med den blå ledning til den anden enhed.

- Hvis ikke enhederne er monteret tæt på hinanden, skal du bruge et kabel til deling af brugerdata (010-12234-06) og oprette forbindelse mellem enhederne ved at følge de instruktioner, der følger med kablet.

3 Vælg Navigationsoplysninger > Håndter data > Deling af brugerdata på begge enheder.

Brugerdata deles mellem de forbundne enheder. Hvis du vælger Ryd bruger data, slettes data fra begge de forbundne enheder.

Installation af ferritperlen på transducerkablet

For at overholde bestemmelserne og reducere støj bør du montere ferritperlen på transducerkablet, hvis en ferritperle er inkluderet.

Tryk ferritperlen helt fast omkring transducerkablet så tæt på stikket som muligt.

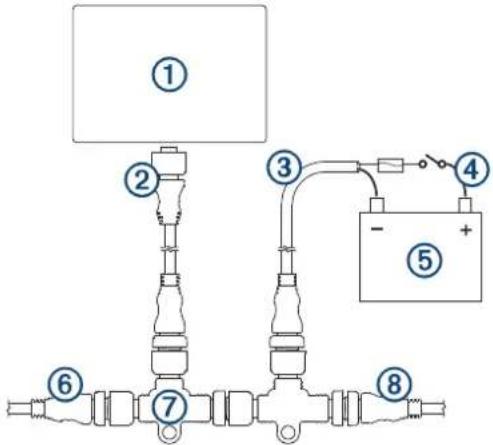

Overvejelser vedrørende NMEA 2000

BEMAERK

Hvis du opretter forbindelse til et eksisterende NMEA 2000 netværk, skal du identificere NMEA 2000 strømkablet. Du behøver kun et NMEA 2000 strømkabel for at NMEA 2000 netværket kan anvendes.

En NMEA 2000 Power Isolator (010-11580-00) skal bruges i installationer, hvor den eksisterende NMEA 2000 netværksudbyder er ukendt.

Hvis du monterer et NMEA 2000 strømkabel, skal du tilslutte det til bådens tændingskontakt eller gennem en anden serieafbryder. NMEA 2000 enheder vil dræne batteriet, hvis NMEA 2000 strømkablet tilsluttes direkte til batteriet.

Du kan tilslutte din enhed til et NMEA 2000 netværk på båden for at dele data fra NMEA 2000 kompatible enheder, f.eks. en VHF-radio. De nødvendige NMEA 2000 kabler og stik sælges separat.

Hvis du ikke er fortrolig med NMEA 2000, bør du læse kapitlet "NMEA 2000Grundlæggende om netværk" i Teknisk reference for NMEA 2000 produkter. Du kan finde dette dokument ved hjælp af linket "Manuals" (Vejledninger) på produktsiden til din enhed på garmin.com.

Porten, der er mærket NMEA 2000 på holderen, bruges til at tilslutte den til et NMEA 2000 standardnetværk.

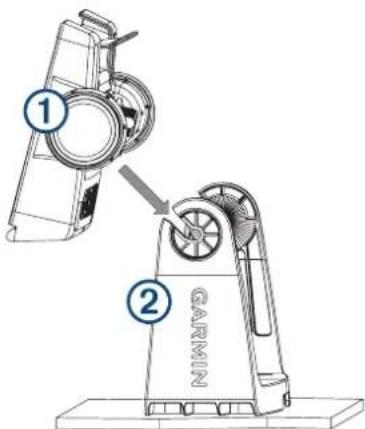

Installation af enheden i holderen

Når kablerne er sluttet til holderen, kan du hurtigt sætte enheden i holderen.

1 Placer enhedens monteringsbeslag i bunden af holderen.
2 Vip enhedens top mod holderen, indtil den sætter sig på plads.

Der lyder et hørbart klik, när enheden er fastgjort i holderen.

BEMAERK

Du skal sikre dig, at enheden sidder godt fast i holderen. Hvis modellen benytter et låsebeslag, skal du sikre dig, at beslaget er lukket fast. Der lyder et hørbart klik, när enheden eller låsebeslaget er installeret korrekt. Hvis enheden ikke er fastgjort korrekt, kan den miste strømmen. Enheden kan også falde ud af holderen og blive beskadiget, hvis den ikke er fastgjort korrekt.

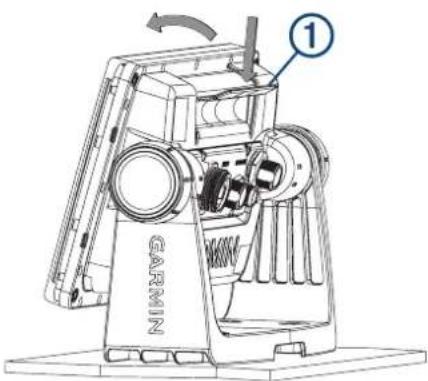

Afmontering af enheden fra holderen

1 Tryk på udløsningshåndtaget ⓣ på holderen, indtil enheden udløses.

① GARMIN

2 Vip enheden forover, og løft den ud af holderen.

Specifikationer

Alle modeller

Materiale Polycarbonatplast
Vandtæthedsklasse IEC 60529	IPX71
Temperaturområde Fra -15° til	55°C (fra 5° til 131°F)
Indgangsspænding Fra 9 til 18	Vdc
Sikring 3 A, 125 V hurtigvirkende
Sikkerhedsafstand for kompas	65 cm (25,6 tommer)
NMEA 2000 LEN ved 9 Vdc2	1
NMEA 2000 forbrug2	75 mA maks.
Hukommelseskort 1 microSD	* kortstik; maks. størrelse: 32 GB

6x modeller

Mål (B x H x D) 21,8 x 13,0 x 6,2 cm	(8,6 x 5,1 x 2,6 tommer)
Mål i monteringsbøjle (B x H x D) 25	9 x 16,1 x 6,2 cm (10,2 x 6,3 x 2,6 tommer)
Displaystørrelse (B x H) 13,7 x 7,7 cm	(5,4 x 3,1 tommer)15,2 cm (6,2 tommer) diagonalt
Afsland til nærmeste forhindring 8 cm	(3,1 tommer)
Vægt 0,75 kg (1,6 lb.)
Maks. effektforbrug ved 10 V DC 12	W
Typisk strømforbrug ved 12 V DC (RMS)	0,7 A
Maks. strømforbrug ved 12 V DC (RMS)	1,25 A
Trådløs frekvens og overfør effekt 2,4 GHz ved 17,2 dBm maksimalt

7x modeller

Mål (B x H x D) 25 x 13,9 x 5,1 cm	(9,8 x 5,5 x 2,0 tommer)
Mål i monteringsbøjle (B x H x D)	26 x 16,6 x 9,8 cm (10,2 x 6,5 x 3,9 tommer)
Displaystørrelse (B x H)	15,5 x 8,6 cm (6,1 x 3,4 tommer)17,8 cm (7 tommer) diagonalt
Afstand til nærmeste forhindring	11,5 cm (4,5 tommer)
Vægt	0,77 kg (1,7 lb.)
Maks. effektforbrug ved 10 V DC 15 W, 9 W med en GT52 trans-ducer
Typisk strømforbrug ved 12 V DC (RMS)	0,8 A
Maks. strømforbrug ved 12 V DC (RMS)1	1,25 A
Trådløs frekvens og overfør effekt	2,4 GHz ved 18,5 dBm maksimalt

9x modeller

Mål (B x H x D)	28,2 x 16,4 x 6,0 cm (11,4 x 6,5 x 2,4 tommer)
Mål i monteringsbøjle (B x H x D)	30,3 x 18,0 x 9,8 cm (11,4 x 6,5 x 3,9 tommer)
Displaystørrelse (B x H) 19,9 x 11,3 cm (7,8 x 4,8 tommer)22,9 cm (9 tommer) diagonalt
Afstand til nærmeste forhindring	11,5 cm (4,5 tommer)
Vægt	1 kg (2,3 lb.)
Maks. effektforbrug ved 10 V DC	18 W
Typisk strømforbrug ved 12 V DC (RMS)	1 A
Maks. strømforbrug ved 12 V DC (RMS)	1,5 A
Trådløs frekvens og overfør effekt	2,4 GHz ved 18,5 dBm maksimalt

NMEA 2000 PGN-oplysninger

Send og modtag

PGN	Beskrivelse
059392	ISO-bekræftelse
059904	ISO-anmodning
060928	ISO-adressekrav
126208	NMEA: kommando, anmodning og anerkendelse af gruppe-funktion
126996	Produktoplysninger
127250	Fartøjsretning
128259	Hastighed: i forhold til vand
128267	Vanddybde
129539	GNSS DOP'er
129799	Radiofrekvens/-tilstand/-effekt
130306	Vinddata
130312	Temperatur

Send

PGN	Beskrivelse
126464	Send og modtag gruppefunktion for PGN-oversigt
127258	Magnetisk variation
129025	Position: hurtig opdatering
129026	COG/SOG: hurtig opdatering
129029	GNSS-positionsdata
129283	Cross Track-fejl
129284	Navigationsdata
129285	Navigationsrute/Waypoint-oplysninger
129540	GNSS kan ses

Modtag

PGN Beskrivelse

127245 Ror

127250 Fartøjsretning

127488 Motorparametre: hurtig opdatering

127489 Motorparametre: dynamiske

127493 Gearparametre: dynamiske

127498 Motorparametre: statiske

127505 Væskeniveau

129038 AIS Klasse A - positionsrapport

129039 AIS Klasse B - positionsrapport

129040 AIS Klasse B - udvidet positionsrapport

129794 AIS Klasse A - statiske og trafikrelaterede data

129798 AIS SAR flyposition

128000 Nautisk afdriftsvinkel

129802 AIS SRM (sikkerhedsrelaterede beskeder)

129808 DSC-opkaldsoplysninger

130310 Miljøparametre

130311 Miljøparametre (forældet)

130313 Fugtighed

130314 Faktisk tryk

130576 Status som lille fartøj

Disse data er kun gældende for NMEA 2000 kompatible produkter.

NMEA 0183 oplysninger

Send

Sætning Beskrivelse

GPAPB APB: Kurs/sporkontrol (autopilot) sætning "B"

GPBOD BOD: Pejling (start til destination)

GPBWC BWC: Pejling og afstand til waypoint

GPGGA GGA: Global Positioning System-positionsdata

GPGLL GLL: Geografisk position (breddegrad/længdegrad)

GPGSA GSA: GNSS DOP og aktive satellitter

GPGSV GSV: Synlige GNSS-satelliter

GPRMB RMB: Anbefalet minimum for navigationsoplysninger

GPRMC RMC: Anbefalet minimum for specifikke GNSS-data

GPRTE RTE: Ruter

GPVTG VTG: Kurs og fart over grunden

GPWPL WPL: Waypointposition

GPXTE XTE: Cross Track-fejl

PGRME E: Estimeret fejl

PGRMM M: Kortdatum

PGRMZ Z: Højde

SDDBT DBT: Dybde under transducer

SDDPT DPT: Dybde

SDMTW MTW: Vandtemperatur

SDVHW VHW: Fart gennem vand og kurs

Modtag

Sætning Beskrivelse
DPT Dybde
DBT Dybde under transducer
MTW Vandtemperatur
VHW Fart gennem vand og kurs
WPL	Waypointposition
DSC	Oplysninger om digitalt selektivt opkald
DSE	Udvidet digitalt selektivt opkald
HDG	Kurs, afvigelse og variation

Sætning Beskrivelse
HDM	Kurs, magnetisk
MWD	Vindretning og -hastighed
MDA	Meteorologisk composite
MWV	Vindhastighed og -vinkel
VDM	AIS VHF datalink-besked

Du kan købe samtlige oplysninger om NMEA-format og - sætninger (National Marine Electronics Association) hos: NMEA, Seven Riggs Avenue, Severna Park, MD 21146 USA (www.nmea.org)
