BRUGSANVISNING echoMAP CHIRP 52dv GARMIN

Installationsvejledning

Vigtige sikkerhedsoplysninger

ADVARSEL

Se guiden Vigtige produkt- og sikkerhedsinformationer i æsken med produktet for at se produktadvarsler og andre vigtige oplysninger.

Ved tilslutning af strømkablet må du ikke fjerne inline-sikringsholderen. Den korrekte sikring skal være placeret som vist i produktspecifikationerne mhp. at undgå risiko for personskade eller produktskade pga. brand eller overophedning. Desuden vil tilslutning af strømkablet uden den korrekte sikring på rette plads gøre produktgarantien ugyldig.

▲ FORSIGTIG

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du borer, skærer eller sliber.

BEMAERK

När du borer eller skærer, skal du altid kontrollere, hvad der er på den anden side af overfladen.

For at opnå den bedste ydelse og undgå skader på din båd bør du installere enheden i henhold til denne vejledning.

Læs hele installationsvejledningen, før du fortsætter med installationen. Hvis der opstår problemer under installationen, skal du kontakte Garmin® produktsupport.

Registrering af din enhed

Hjælp os med at give dig bedre support ved at gennemføre vores onlineregistrering i dag. Opbevar den originale købskvittering eller en kopi på et sikkert sted.

1 Indsæt et hukommelseskort i kortstikket på plotteren.
2 Vent et øjeblik.
Plotteren opretter filen GarminDevice.xml i Garmin mappen på hukommelseskortet.
3 Fjern hukommelseskortet.
4 Sæt hukommelseskortet i din computer.
5 Gå til garmin.com/express på din computer.
6 Følg instruktionerne på skærmen for at downloade, installere og åbne Garmin Express™ appen.

7 Vælg +Filføj en enhed.

8 Mens appen söger, skal du vælge Log på ved siden af Har du søkort eller marineudstyr? nederst på skærmen.

10 Følg vejledningen på skærmen for at konfigurere dit fartøj.

11 Vælg +Tilføj.

Garmin Express appen søger på hukommelseskortet efter oplysninger om enheden.

12 Vælg Tilføj enhed for at registrere enheden.

Når opdateringen er fuldført, søger Garmin Express appen efter yderligere kort og kortopdateringer til din enhed.

Når du tilføjer enheder til dit plotternetværk, skal du gentage disse trin for at registrere de nye enheder.

Softwareopdatering

Du skal muligvis opdatere enhedens software, når du installerer enheden eller tilføjer tilbehør til enheden.

Denne enhed understøtter et hukommelseskort med op til 32 GB, som er formateret til FAT32.

Indlæsning af nyt software på et hukommelseskort

Du skal kopiere softwareopdateringen til et hukommelseskort ved hjælp af en computer, der kører Windows® software.

BEMÆRK: Du kan kontakte Garmin kundesupport for at bestille et forudindlæst softwareopdateringskort, hvis du ikke har en computer med Windows software.

1 Indsæt et hukommelseskort i et kort slot på computeren.
2 Gå til http://www.garmin.com/support/software/marine.html.
3 Vælg echoMAP serie med SD-kort.
4 Vælg Download ud for echoMAP serie med SD-kort.
5 Læs og accepter betingelserne.
6 Vælg Download.
7 Vælg en placering, og vælg Gem.
8 Dobbeltklik på den downloadede fil.
9 Vælg Næste.
10 Vælg det drev, der passer til hukommelseskortet, og vælg Næste > Afslut.

En Garmin mappe, der indeholder softwareopdateringen, oprettes på hukommelseskortet. Det kan tage flere minutter at indlæse softwareopdateringen på hukommelseskortet.

Opdatering af enhedens software

Før du kan opdatere softwaren, skal du have et hukommelseskort med softwareopdatering eller indlæse det nyeste software til et hukommelseskort.

1 Slå plotteren til.
2 Når skærmen Hjem vises, skal du indsætte hukommelseskortet i kortstikket.
BEMÆRK: Instruktionerne til softwareopdatering vises kun, hvis enheden er helt opstartet, før kortet indsættes.
3 Følg instruktionerne på skærmen.
4 Vent nogle minutter, mens softwareopdateringsprocessen gennemføres.
5 Når du bliver bedt om det, skal du lade hukommelseskortet sidde og genstarte plotteren manuelt.
6 Fjern hukommelseskortet.

BEMÆRK: Hvis hukommelseskortet fjernes, før enheden er helt gennem opstartprocessen, er softwareopdateringen ikke fuldført.

Nødvendigt værktøj

• Boremaskine og bor
• Nummer 2 Philips skruetrækker
- Nedstryger eller rotationsværktøj
- Fil og sandpapir
• Marineforsegler (valgfri)

Overvejelser om montering

Enheden kan monteres vha. det medfølgende beslag, eller den kan planmonteres med instrumentbrættet vha. et planmonteringssæt (sælges separat).

Før du permanent installerer delene til din enhed, skal du planlægge installationen ved at bestemme placeringen af de forskellige komponenter.

• Du skal kunne se skærmen klart og have nem adgang til tasterne på enheden fra monteringsstedet.
• Monteringsstedet skal være solidt nok til at kunne bære enheden og holderen.
• Kablerne skal være lange nok til at tilslutte komponenterne til hinanden og til strøm.
• Kablerne kan føres under monteringsbøjlen eller bagom enheden.
• For at undgå forstyrrelse af et magnetisk kompas må enheden ikke placeres tættere på et kompas end den sikkerhedsafstand for kompas, der er angivet i produktets specifikationer.

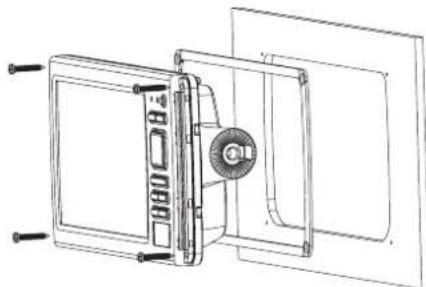

Plan montering af enheden

BEMAERK

Vær omhyggelig, når du skærer hullet til planmontering af enheden. Der er kun en lille frigang mellem kassen og monteringshullerne, og hvis der skæres et hul, som er for stort, kan det ødelægge enhedens stabilitet, efter at den er monteret.

Lirkning med metalværktøj som f.eks. en skruetrækker kan beskadige dækrammen og enheden. Brug så vidt muligt plasticværktøj til at lirke med.

Du kan også montere enheden i dit dashboard ved hjælp af skabelonen til planmontering og det relevante udstyr. Planmonteringssættet leveres muligvis ikke med alle modeller. Du skal købe et planmonteringssæt.

1 Tilpas skabelonen, og sørg for, at den passer på den plads, hvor enheden skal monteres.
2 Fastgør skabelonen til monteringsstedet.
3 Brug et 9,5 mm ( ^3/_8 tommer) borehoved til at bore et eller flere huller i hjørnerne af den fuldt optrukne linje på skabelonen for at forberede udskæringen af monteringsoverfladen.
4 Brug en nedstryger eller rotationsværktøj til at save monteringsfladen langs indersiden af den fuldt optrukne linje, der er tegnet på skabelonen.
5 Placer enheden i udskæringen for at se, om den passer.
6 Brug om nødvendigt en fil og sandpapir til at tilpasse hullets størrelse.
7 Hvis din enhed har en dækramme, skal du bruge et lirkeværktøj som f.eks. et fladt stykke plastic eller en skruetrækker til forsigtigt at lirke hjørnerne af dækrammen fri ①, og lad værktøjet glide ind mod midten ② for at fjerne dækrammen.

8 Sørg for, at enhedens monteringshuller flugter med forboringshullerne på skabelonen.
9 Hvis monteringshullerne på enheden ikke flugter med forboringshullerne på skabelonen, skal du markere placeringerne af de nye forboringshuller på skabelonen.

10 Brug et 3,2 mm ( ^1/_8 tommer) borehoved til at bore forboringshullerne.
11 Fjern skabelonen fra monteringsoverfladen.
12 Anbring enheden i holderen.
13 Hvis ikke du har adgang til bagsiden af enheden, efter at du har monteret den, skal du tilslutte alle de nødvendige kabler til holderen, inden du anbringer den i det udskårne hul (Tilslutning af kablerne til holderen, side 3).
BEMÆRK: Tryk stikkene igennem de tilsvarende huller i holderen med et fast tryk. Hvis kablerne ikke trykkes langt nok ind i holderen, mister enheden kraft eller holder op med at virke.
14 Tildæk evt. ubrugte stik med hætter for at forhindre korrosion af metalkontakterne.

15Monter gummipakningsdelene på bagsiden af holderen.

Gummipakningsstykkerne har klæbemiddel på bagsiden. Kontroller, at du har fjernet beskyttelsen, før du monterer stykkerne på enheden.

16 Anbring enheden og holderen i det udskårne hul.
17 Fastgør enheden til monteringsoverfladen ved hjælp af de medfølgende skruer.
18 Monter dækrammen ved at trykke den på plads langs enhedens kant.

Installation af drejebasen

Anvend fladhovedede skruer eller bolte til at fastgøre drejeholderbasen. Skruer eller bolte med forsænkede hoveder beskadiger basen.

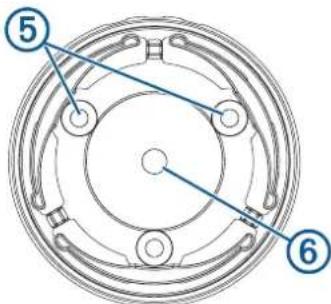

Før du kan klargøre drejeholderbasen, skal du vælge et monteringssted og beslutte, om holderen skal fastgøres med skruer eller bolte.

2 Vend drejeholderen, så gennemgangshullerne ④ vender i den ønskede retning.
3 Anvend drejeholderen som skabelon, og afmærk placeringen af forboringshullerne ⑤.
4 Marker kabelføringshullet ⑥.

5 Anvend et passende bor, og bor de tre forboringshuller.
6 Brug et bor på 5/8" (16 mm) til at bore et kabelføringshul gennem monteringsoverfladen på den placering, du markerede i trin 4.

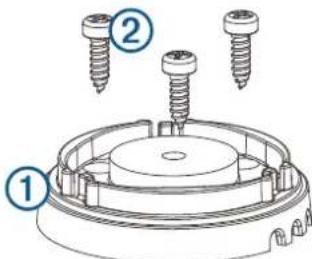

Fastgøring af drejeholderen uden de kabler, der løber igennem holderen

Du skal kun fuldføre denne procedure, hvis du ikke fører strøm- og transducerkablerne under monteringsoverfladen og drejeholderbasen.

1 Placer basen ① på monteringsoverfladen, og fastgør den vha. de korrekte skruer eller bolte ②.

2 Placer drejeholderen på basen, og monter 10 mm M6×1 Philips skruen.
3 Forsegl kabelgennemgangshullerne med marineforsegler.

Fastgøring af drejeholderen med de kabler, der er ført igennem holderen

Du skal kun fuldføre denne procedure, når du fører strøm- og transducerkablerne under monteringsoverfladen og dreieholderbasen.

1 Før kablerne gennem det 16 mm (5/8 tommer) store midterhul, du borede, da du forberedte føring af kablerne under monteringsoverfladen.
2 Placer basen på monteringsoverfladen.
3 Før kablerne gennem kabelgennemgangshullerne.
4 Fastgør monteringsbeslaget løst vha. de korrekte skruer og bolte.
5 Placer drejeholderen på monteringsbeslaget, men fastgør den ikke.
6 Placer holderen eller enheden i drejeholderen (Installation af enheden i holderen, side 4).
7 Sørg for, at der er nok strøm- og transducerkabel at give af, så holderen kan dreje helt rundt til de ønskede positioner, när kablerne er tilsluttet.
8 Afmonter holderen og drejeholderen fra monteringsbeslaget.
9 Påfør marineforsegler på det 16 mm (5/8 tommer) store midterhul og på kabelgennemgangshullerne.

10 Fastgør monteringsbeslaget forsvarligt vha. de korrekte skruer og bolte.
11 Placer drejeholderen på monteringsbeslaget, og fastgør den vha. den medfølgende 10 mm M6×1 Philips skrue.

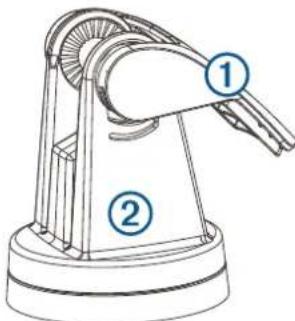

Montering af holderen i beslaget

1 Træk låsearmen op ①.

2 Placer holderen i dreieholderen ②.
3 Vip holderen til den ønskede synsvinkel.
4 Tryk låsearmen ned.

Installation af kabler og stik

1 Før strømkablet fra holderen til bådens batteri eller sikringsblok.
2 Hvis det er nødvendigt at forlænge ledningerne, skal du bruge en ledning på 0,82 mm² (18 AWG) eller derover.
3 Tilslut den røde ledning til den positive (+) terminal på batteriet eller sikringsblokken, og tilslut den sorte ledning til den negative (-) terminal.

Tilslutning af enheden til en transducer

1 Følg de instruktioner, der fulgte med transduceren, for at installere den korrekt på din båd.
2 Træk transducerkablet til bagsiden af enheden væk fra kilden med elektriske forstyrrelser.
3 Tilslut transducerkablet til den relevante port på holderen.

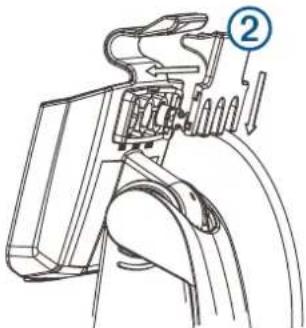

Tilslutning af kablerne til holderen

Stikkene på kablerne er tilpasset, så de kun passer til de korrekte porte på holderen. De tilsluttede kabler holdes på plads af et låsebeslag.

1 Skub kabellåsebeslaget op fra bunden, og fjern beslaget fra holderen.
2 Sammenlign tapperne ① på hvert kabelstik med mønstrene på portene for at bestemme, hvilket kabel der passer til hvilken port.

3 Hvert kabel skal indføres helt igennem et hul i holderen, og fastgøres forsvarligt til en port.

BEMÆRK: Hvis kablerne ikke føres langt nok ind i holderen, fastgøres stikkene muligvis ikke forsvarligt til portene, og enheden mister kraft eller holder op med at virke.

4 Placer låsebeslaget ② over kablerne, og skub beslaget ned for at låse kablerne på plads.

Der lyder et hørbart klik, när låsebeslaget er installeret korrekt.

Installation af enheden i holderen

När kablerne er sluttet til holderen, kan du hurtigt sætte enheden i holderen.

1 Placer enhedens monteringsbeslag i bunden af holderen.
2 Vip enhedens top mod holderen, indtil den sætter sig på plads.

Der lyder et hørbart klik, när enheden er fastgjort i holderen.

BEMAERK

Du skal sikre dig, at enheden sidder godt fast i holderen. Hvis modellen benytter et läsebeslag, skal du sikre dig, at beslaget er lukket fast. Der lyder et hørbart klik, når enheden eller läsebeslaget er installeret korrekt. Hvis enheden ikke er fastgjort korrekt, kan den miste strømmen. Enheden kan også falde ud af holderen og blive beskadiget, hvis den ikke er fastgjort korrekt.

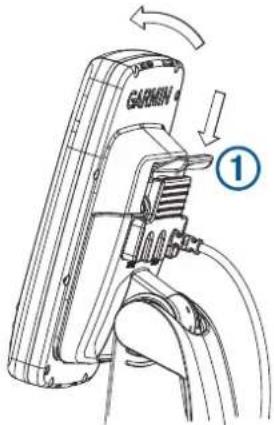

Afmontering af enheden fra holderen

1 Tryk på udløsningshåndtaget ① på holderen, indtil enheden udløses.

GARMIN ①

2 Vip enheden forover, og løft den ud af holderen.

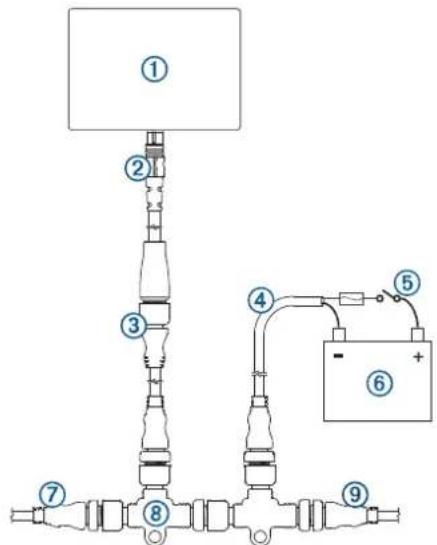

NMEA 2000® Overvejelser

BEMAERK

Hvis du tilslutter denne enhed til et eksisterende NMEA 2000 netværk, bør NMEA 2000 netværket allerede være tilsluttet strømforsyningen. Du må ikke tilslutte NMEA 2000 strømkablet til et eksisterende NMEA 2000 netværk, da der kun bør være tilsluttet én strømkilde til et NMEA 2000 netværk.

Hvis du tilslutter denne enhed til et eksisterende NMEA 2000 netværk eller motornetværk fra en anden bør du installere en NMEA 2000 Power Isolator (010-11580-00) mellem det eksisterende netværk og Garmin enhederne.

Hvis du monterer et NMEA 2000 strømkabel, skal du tilslutte det til bådens tændingskontakt eller gennem en anden serieafbryder. NMEA 2000 enheder vil dræne batteriet, hvis NMEA 2000 strømkablet tilsluttes direkte til batteriet.

NMEA 2000 kompatible modeller kan sluttes til et NMEA 2000 netværk på båden for at dele data fra NMEA 2000 kompatible enheder, f.eks. en VHF-radio. De nødvendige NMEA 2000 kabler og stik sælges separat.

Hvis du ikke er fortrolig med NMEA 2000, bør du læse kapitlet "NMEA 2000 Grundlæggende om netværk" i Teknisk reference for NMEA 2000 produkter. Hvis du vil downloade dette dokument, skal du gå til www.garmin.com og vælge Manuals på produktsiden for enheden.

Porten, der er mærket NMEA 2000 på holderen, bruges til at tilslutte den til et NMEA 2000 standardnetværk.

BEMÆRK: Det medfølgende 4- eller 5-benede adapterkabel skal bruges til tilslutning af echoMAP CHIRP 50 til NMEA 2000 netværket.

• Ledningsnettet bruges til NMEA ^9 0183 enheder og til at dele rute- og waypoint-oplysninger.
• Ledningsnettet forbinder enheden til strøm og NMEA 0183 enheder.
• Enheden har én intern NMEA 0183 port, der bruges til at tilslutte NMEA 0183 kompatible enheder.
• Hvis det er nødvendigt at forlænge strøm- og jordledningerne, skal du bruge en ledning på 0,82 mm ^2 (18 AWG) eller derover.

- Hvis det er nødvendigt at forlænge NMEA 0183 ledningerne eller alarmledningerne, skal du bruge 0,33 mm ^2 (22 AWG) ledning.

Punkt Ledningsfunktion Ledningsfarve
1	NMEA intern 0183 port Rx (ind) Brun
2	NMEA intern 0183 port Tx (ud) Blå
3	Jord (strøm og NMEA 0183) Sort
4	Effekt Rød

Tilslutning af ledningsnettet til strøm

1 Før ledningsnettet til en strømkilde og til enheden.

2 Tilslut den røde ledning til den positive (+) batteriterminal, og tilslut den sorte ledning til den negative (-) batteriterminal.

NMEA 0183 Overvejelser om tilslutning

• Den installationsvejledning, der fulgte med din NMEA 0183 kompatible enhed bør indeholde de oplysninger, du behøver for at identificere sendeledningerne (Tx) og modtagerledningerne (Rx) A (+) og B (-). Hver port kan have en eller to sendeledninger eller en eller to modtageledninger.
• Når du tilslutter NMEA 0183 enheden til porte, der hver indeholder to sendeledninger (Tx) eller to modtageledninger (Rx), er det ikke nødvendigt at tilslutte NMEA 0183 enheden til fælles jord.
• Når du tilslutter NMEA 0183 enheden til porte, der indeholder en sendeledning (Tx) eller en modtageledning (Rx) hver, skal NMEA 0183 enheden tilsluttes fælles jord.
• Hvis enheden er monteret på et sted, som forhindrer, at den indbyggede antenne opfanger et satellitsignal, kan du tilslutte en ekstern GPS 19x antenne via en NMEA 0183 forbindelse. Du kan finde flere oplysninger ved at se Installationsvejledning til GPS 19x.

NMEA 0183 forbindelsesdiagram

Punkt Beskrivelse
1	12 V DC-strømkilde
2	Ledningsnet
3	NMEA 0183 kompatibel enhed

Punkt	Garmin ledningsfunktion	Garmin ledningsfarve	NMEA 0183 - Funktion af ledninger
1	Strøm Rød Strøm
2	Jord Sort Data jord
3	Tx/Rx Tx/Rx/B (-)
4	Tx Blå Rx/A (+)
5	Rx	Brun	Tx/A (+)

Specifikationer

Enhed	Specifikation	Mål
echoMAP CHIRP 40	Mål (B x H x D)	10,2 x 16,8 x 4,6 cm (4 x 6,6 x 1,8 tommer)
	Displaystørrelse (B x H)	5,4 x 9,5 cm (2,1 x 3,7 tommer)

Enhed	Specifikation	Mål
	Vægt	0,4 kg (0,9 lbs)
	Strømtilførsel	Fra 9 til 18 Vdc
	Maks. strømforbrug	5 W
	Sikkerhedsafstand for kompas	25 cm (9,8 tommer)
echoMAP CHIRP 50	Mål (B x H x D)	17,3 x 13,5 x 4,4 cm (6,81 x 5,35 x 1,73 tommer)
	Displaystørrelse (B x H)	9 x 9 cm (3,54 x 3,54 tommer)
	Vægt	0,58 kg (1,28 lbs)
	Strømtilførsel	Fra 9 til 18 Vdc
	Maks. strømforbrug	7,1 W
	Sikkerhedsafstand for kompas	70 cm (27,6 tommer)
Alle modeller	Temperaturområde	Fra -15 til 55°C (fra 5 til 131°F)
	Materiale	Polycarbonatplast
	Vandtæthed* IEC 60529	IPX7
	Sendestyrke (RMS)**	500 W
	Maksimal dybde***	701 m (2300 fod) ved 77 kHz
	Frekvenser****	CHIRP traditionelt: 50, 77, 83 eller 200 kHzCHIRP Garmin ClearVü: 260, 455 eller 800 kHz.

*Enheden tåler hændelig udsættelse for vand op til 1 m i op til 30 min. Du kan finde flere oplysninger på www.garmin.com /waterrating.

**Afhænger af transducerens nominelle effekt og dybden.
**Maksimal dybde, afhænger af transduceren, vandets saltindhold, bundtypen og andre vandforhold.
****Afhænger af echoMAP modellen.

NMEA 0183 oplysninger

Type	Sætning	Beskrivelse
Send	GPAPB	APB: Kurs/sporkontrol (autopilot) sætning "B"
	GPBOD	BOD: Pejling (start til destination)
	GPBWC	BWC: Pejling og afstand til waypoint
	GPGGA	GGA: Global Positioning System-datarettelse
	GPGLL	GLL: Geografisk position (breddegrad/længdegrad)
	GPGSA	GSA: GNSS DOP og aktive satellitter
	GPGSV	GSV: Synlige GNSS-satelliter
	GPRMB	RMB: Anbefalet minimum for navigationsoplysninger
	GPRMC RMC: Anbefalet minimum for specifikke GNSS-data
	GPRTE	RTE: Ruter
	GPVTG	VTG: Kurs og fart over grunden
	GPWPL	WPL: Waypointposition
	GPXTE	XTE: Cross Track-fejl
	PGRME	E: Estimeret fejl
	PGRMM	M: Kortdatum
	PGRMZ	Z: Højde
	SDDBT	DBT: Dybde under transducer
	SDDPT	DPT: Dybde
	SDMTW	MTW: Vandtemperatur
Type Sætning Beskrivelse
	SDVHW VHW: Fart gennem vand og kurs
Modtag DPT Dybde
		DBT Dybde under transducer
		MTW Vandtemperatur
		RMC/GGA/GLL GPS-position
		VHW Fart gennem vand og kurs
		WPL Waypointposition
		DSC Oplysninger om digitalt selektivtopkald
		DSE Udvidet digitalt selektivt opkald
		HDG Kurs, afvigelse og variation
		HDM Kurs, magnetisk
		MWD Vindretning og -hastighed
		MDA Meteorologisk composite
		MWV Vindhastighed og -vinkel
		VDM AIS VHF datalink-besked
Du kan købe samtlige oplysninger om NMEA-format og -sætninger (National Marine Electronics Association) hos: NMEA, Seven Riggs Avenue, Severna Park, MD 21146 USA (www.nmea.org)

Type PGN Beskrivelse
	129794	AIS Klasse A – statiske og trafikrelaterede data
	129798	AIS SAR flyposition
	129802	AIS SRM (sikkerhedsrelaterede beskeder)
	129808	DSC-opkaldsoplysninger
	130310	Miljøparametre
	130311	Miljøparametre (forældet)
	130313	Fugtighed
	130314	Faktisk tryk
	130576	Status som lille fartøj
Disse data er kun gældende for NMEA 2000 kompatible produkter.

© 2016 Garmin Ltd. eller dets datterselskaber
Garmin ^7 og Garmin logoet er varemærker tilhørende Garmin Ltd. eller dets datterselskaber, registreret i USA og andre lande. echoMAP ^™ og Garmin ClearVü ^™ er varemærker tilhørende Garmin Ltd. eller dets datterselskaber. Disse varemærker må ikke anvendes uden udtrykkelig tilladelse fra Garmin.
NMEA ^2 og NMEA 2000 ^2 er registrerede varemærker tilhørende National Marine Electronics Association. microSD ^2 logoet er et varemærke tilhørende SD-3C, LLC.

NMEA 2000 PGN-oplysninger

Type PGN Beskrivelse
Send og modtag	059392	ISO-bekræftelse
	059904	ISO-anmodning
	060928	ISO-adressekrav
	126208	NMEA: Kommando, anmodning og anerken-delse af gruppefunktion
	126996	Produktoplysninger
	127250	Fartøjsretning
	128259	Hastighed: I forhold til vand
	128267	Vanddybde
	129539	GNSS DOP'er
	129799	Radiofrekvens/-tilstand/-effekt
	130306	Vinddata
	130312	Temperatur
Send 126464 Send og modtag gruppefunktion for PGN-oversigt
