Produkttype	Indbygget køleskab med fryserum
Model	KIL22AFE0
Mærke	Bosch
Mål (H x B x D)	Ca. 177 x 54 x 55 cm
Vægt	Ca. 60 kg
Strømforsyning	220-240 V, 50/60 Hz
Energieffektivitetsklasse	Ikke angivet i manualen
Indvendig belysning	LED-spotlys (vedligeholdelsesfrit, kan udskiftes)
Hylder	Justerbare glashylder, udtrækshylde, fryserumshylde
Opbevaringsbeholdere	Frugt-/grøntbeholder, kølig-frisk-beholder, udtræksbeholder
Døropbevaring	Aftagelige dørhylder
Hængseltype	Fladt hængsel eller skubbet hængsel (kan udskiftes)
Dørpakning	Kan udskiftes, varmejusterbar
Sikkerhedsfunktioner	Afbryd strømmen før reparation; brug beskyttelseshandsker; brug originale reservedele
Reparationsmulighed	Gør-det-selv reparation understøttes for anførte reservedele; kontakt kundeservice for andre
Nødvendigt værktøj til reparation	Torx-bit TX20 (6,3 mm), kærvskruetrækker (2,4 x 0,4 mm), specialværktøj [00342180]
Installation	Indbygning; møbeldør skal fjernes ved hængseludskiftning

Ofte stillede spørgsmål - KIL22AFE0 BOSCH

Hvordan udskifter jeg dørpakningen på mit Bosch KIL22AFE0 køleskab?

Løsn dørpakningen fra rillen i højre og venstre hjørne, og træk den derefter ud. Kontroller rillen for skader. Hvis den er let deformeret, opvarm pakningen med en hårtørrer eller varmt vand og omform den. Skub pakningen ind i rillen trin for trin. Små sidehuller er funktionelle til ventilation.

Hvordan fjerner jeg det flade hængsel?

Først skal du afbryde apparatet fra strømmen og fjerne møbeldøren. Åbn køleskabsdøren, fjern to hængseldæksler, løsn fire skruer (1), skub døren ud og fjern den (2), fjern derefter de fire skruer og hængsler. Brug en Torx-bit TX20.

Hvordan udskifter jeg skubbehængslet?

Afbryd strømmen, adskil møbeldør og apparatdør. Skru to skruer af (1) for at fjerne det øverste hængsel (2), fjern døren (3), skru derefter to skruer af (4) for at fjerne det nederste hængsel (5). Monter i omvendt rækkefølge.

Hvordan fjerner jeg en dørhylde?

Åbn døren og løft dørhylden opad for at fjerne den. Monter i omvendt rækkefølge.

Hvordan udskifter jeg en hylde?

Åbn døren og træk hylden ud for at fjerne den. Monter i omvendt rækkefølge.

Hvordan fjerner jeg udtrækshylden?

Træk udtrækshylden ud, indtil låsekrogen slippes. Sænk den og sving den ud til siden. Monter i omvendt rækkefølge.

Hvordan udskifter jeg fryserumshylden?

Åbn døren og træk fryserumshylden ud. Monter i omvendt rækkefølge.

Hvordan fjerner jeg frugt- og grøntbeholderen?

Træk beholderen helt ud (1) og fjern den derefter (2). Monter i omvendt rækkefølge.

Hvordan udskifter jeg LED-spotlyset?

Afbryd strømmen og fjern køleskabsrummets hylder. Løsn LED-spotlysdækslet, træk det indad og skub det fremad. Løsn modulet og frakobl den elektriske forbindelse. Brug et specialværktøj [00342180] og en kærvskruetrækker. Monter i omvendt rækkefølge.

Hvilket værktøj er nødvendigt til reparationer på dette køleskab?

Almindeligt værktøj inkluderer en Torx-bit TX20 (6,3 mm, 1/4"), en kærvskruetrækker (klinge 2,4 mm x 0,4 mm x 60 mm) og et specialværktøj [00342180]. Brug altid beskyttelseshandsker og afbryd strømmen, før du starter.

BRUGSANVISNING KIL22AFE0 BOSCH

Tip til reparation - Køleskab

i Om dette dokument....66

1.1 Vigtig information....66

1.1.1 Formäl 66

1.2 Forklaring af symboler 66

1.2.1 Fareniveauer 66

1.2.2 Faresymboler....66

1.2.3 Advarslernes opbygning 67

1.2.4 Generelle symboler....67

Sikkerhed 68

2.1 Generelle sikkerhedsanvisninger....68

2.1.1 Alle husholdningsapparater 68

Værktøjer og hjælpemidler....69

Reparation 70

4.1 Udskiftning af dørpakning....70

4.1.1 Fjernelse af dørpakning....70

4.1.2 Montering af dørpakning....70

4.2 Udskiftning af fladhængsel 73

4.2.1 Fjernelse af fladhængsel 73

4.2.2 Montering af fladhængsel 74

4.3 Udskiftning af glidehængsel 75

4.3.1 Fjernelse af glidehængsel....75

4.3.2 Montering af glidehængsel....75

4.4 Udskiftning af dørhylde 76

4.4.1 Fjernelse af dørhylde....76

4.4.2 Montering af dørhylde 76

4.5 Udskiftning af hylde 77

4.5.1 Fjernelse af hylde....77

4.5.2 Montering af hylde 77

4.6 Udskiftning af udtrækkelig hylde 78

4.6.1 Fjernelse af udtrækkelig hylde 78

4.6.2 Montering af udtrækkelig hylde 78

4.7 Udskiftning af hylde i fryseafdeling.... 79

4.7.1 Fjernelse af hylde i fryseafdeling....79

4.7.2 Montering af hylde i fryseafdeling.... 79

4.8 Udskiftning af frugt- og grøntsagsbeholder 80

4.8.1 Fjernelse af frugt- og grøntsagsbeholder.... 80

4.8.2 Montering af frugt- og grøntsagsbeholder.... 80

4.9 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning..... 81

4.9.1 Fjernelse af frugt- og grøntsagsbeholderens rumadskillelse og af-dækning....81

4.9.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og af-dækning....81

4.10 Udskiftning af kold-og-frisk-beholder 82

4.10.1 Fjernelse af kold-og-frisk-beholder....82

4.10.2 Montering af kold-og-frisk-beholder 82

4.11 Udskiftning af udtrækkelig beholder 83

4.11.1 Fjernelse af udtrækkelig beholder....83

4.11.2 Montering af udtrækkelig beholder....83

4.12 Udskiftning af LED-spotlampe 84

4.12.1 Fjernelse af LED-spotlampe 84

4.12.2 Montering af LED-spotlampe 85

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
⚠️ FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
⚠️ ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
⚠️ PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Torx-bit TX20[00340865]	6,3 mm (1/4")
Specialværktøj[00342180]

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemaden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af fladhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, store apparater! Ryg- og muskelskader ► Arbejde til fjernelse af appa de specialister. ► Der skal være to personer o ► Brug kun egnet værktøj og

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Møbeldøren er fjernet. Se monteringsanvisningen.
Døren er åben.

4.2.1 Fjernelse af fladhængsel

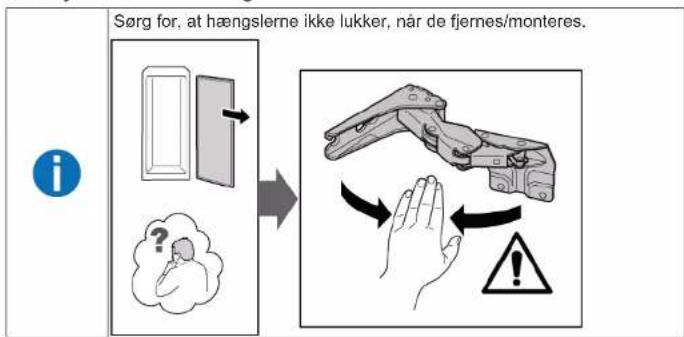

Sørg for, at hængslerne ikke lukker, når de fjernes/monteres.

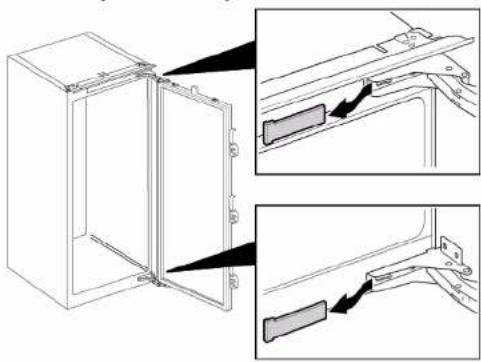

1. Fjern de to hængslers afdækninger.

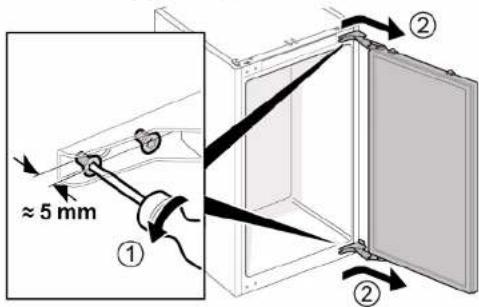

1. 1. Løsn de fire skruer (1).

2. Glid døren ud, og fjern den (2).

≈ 5 mm ① ② ②

1. 1. Fjern de fire skruer (1).

2. Fjern hængslerne (2).

Hængslerne er fjernet.

4.2.2 Montering af fladhængsel

Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af glidehængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, store apparater! Ryg- og muskelskader ► Arbejde til fjernelse af appa de specialister. ► Der skal være to personer o ► Brug kun egnet værktøj og

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Møbeldøren og apparatets dør er adskilt. Se monteringsanvisningen.

4.3.1 Fjernelse af glidehængsel

▶ 1. Skru de to skruer ud (1).
2. Fjern det øverste hængsel (2).
3. Fjern døren (3).
4. Skru de to skruer ud (4).
5. Fjern det nederste hængsel (5).

Hængslerne er fjernet.

4.3.2 Montering af glidehængsel

Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af dørhylde

Preindstilling:

Døren er äben.

4.4.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.4.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af hylde

Preindstilling:

Døren er äben.

4.5.1 Fjernelse af hylde

Træk hylden ud.

4.5.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af udtrækkelig hylde

Preindstilling:

Døren er äben.

4.6.1 Fjernelse af udtrækkelig hylde

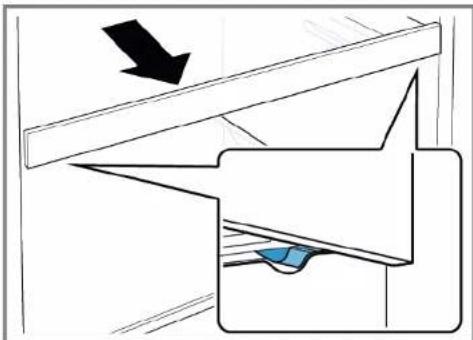

1. Træk den udtrækkelige hylde ud, indtil låsehagen udløses.

1. Sænk den udtrækkelige hylde, og drej den ud til siden.

2. Den udtrækkelig hylde er fjernet.

4.6.2 Montering af udtrækkelig hylde

▶ Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af hylde i fryseafdeling

Preindstilling:

Døren er äben.

4.7.1 Fjernelse af hylde i fryseafdeling

- Træk hylden i fryseafdelingen ud.

Hylden i fryseafdelingen er fjernet.

4.7.2 Montering af hylde i fryseafdeling

- Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af frugt- og grøntsagsbeholder

Preindstilling:

Døren er äben.

4.8.1 Fjernelse af frugt- og grøntsagsbeholder

1. Træk beholderen hele vejen ud (1).

2. Fjern beholderen (2).

4.8.2 Montering af frugt- og grøntsagsbeholder

▶ Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

Preindstilling:

Døren er äben.

4.9.1 Fjernelse af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

1. Fjern glaspladen fra rumadskillelsen.

1. Fjern frugt- og grøntsagsbeholderen.→80

2. 1. Tryk på grebet på undersiden i begge sider af rumadskillelsen (1).
3. Træk rumadskillelsen fremad (2).

1. Løft rumadskillelsen, og drej den ud til siden.

Rumadskillelsen er fjemet.

1. 1. Løft frugt- og grøntsagsbeholderens afdækning.

2. Træk frugt- og grøntsagsbeholderens afdækning fremad, og drej den ud til siden.

Frugt- og grøntsagsbeholderens afdækning er fjernet.

4.9.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

▶ Montér i omvendt rækkefølge.

Reparation

4.10 Udskiftning af kold-og-frisk-beholder

Preindstilling:

Døren er äben.

4.10.1 Fjernelse af kold-og-frisk-beholder

1. Vip kold-og-frisk-beholderen fremad (1).
2. Fjern kold-og-frisk-beholderen (2).

Kold-og-frisk-beholderen er fjernet.

4.10.2 Montering af kold-og-frisk-beholder

- Montér i omvendt rækkefølge.

Reparation

4.11 Udskiftning af udtrækkelig beholder

Preindstilling:

Døren er äben.

4.11.1 Fjernelse af udtrækkelig beholder

1. Vip den udtrækkelige beholder fremad (1).
2. Fjem den udtrækkelige beholder (2).

Den udtrækkelige beholder er fjernet.

4.11.2 Montering af udtrækkelig beholder

- Montér i omvendt rækkefølge.

Reparation

4.12 Udskiftning af LED-spotlampe

Nødvendig værktøj:

Specialværktøj [00342180]
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe.

Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

FARE

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Hylderne i køleafdelingen er fjernet.

4.12.1 Fjernelse af LED-spotlampe

1. Frigør LED-spotlampens afdækning.

0 VH/S/B

1. Træk LED-spollampens afdækning indad, og skub den samtidigt fremad.

1. Frigør LED-spotlampemodulet.

▶ Montér i omvendt rækkefølge.

i Om dette dokumentet.... 318

2.1.1 Alle husholdningsapparater 320

2.1.1 Alle husholdningsapparater

Dørpakningen er demontert.

4.1.2 Montering av dørpakning

1. Kontroller at sporet for pakningen ikke har skader.

Dørpakningen er montert.

Reparasjon

Apparatet kobles fra strømforsyningen.
Dør på møbel er demontert. Se monteringsanvisningen.
Døren er åpen.

1. 1. Løsne fire skruer (1).

2. Skyv ut døren og fjern den (2).

≈ 5 mm ① ② ②

1. 1. Fjern fire skruer (1).

2. Demonter hengslene (2).

Apparatet kobles fra strømforsyningen.
Dør på møbel og apparatets dør er skilt fra hverandre. Se monteringsanvisningen.

Dørracken er demontert.

Hyllen er demontert.

Dörrpackningen har tagits bort.

4.1.2 Montera dörrpackning

Hyllan har tagits bort.

4.5.2 Montera hylla

Lådan har tagits bort.
