Mærke	Bosch
Model	KIF87PFE0
Produkttype	Kombineret køleskab (køleskab/fryser)
Installationstype	Indbygning (møbel)
Mål (H x B x D)	ca. 177 x 54 x 55 cm
Nettovægt	ca. 60 kg
Køleskabsvolumen	ca. 200 L
Frysevolumen	ca. 100 L
Strømforsyning	220-240 V, 50 Hz
Indvendig belysning	Side-LED og LED-projektor
Særlige funktioner	Cool-Fresh skuffe, frugt/grøntsagsrum, teleskopiske hylder
Vedligeholdelse	Udskiftelig dørpakning, regelmæssig rengøring
Sikkerhed	Afbryd strømmen før reparation, VDE 0701 test påkrævet
Reparerbarhed	Reservedele tilgængelige, reparation af forbruger mulig med specialværktøj (Torx TX20, sugekop)
Udskiftelige dele	Dørpakning, fladt hængsel, dørhylde, glashylde, teleskopisk glashylde, fryseskuffe, frugt- og grøntsagsskuffe, dæksel/a skillerum til skuffe, Cool-Fresh skuffe, side-LED belysning, LED-projektor
Nødvendigt værktøj til reparation	Torx TX20 bit, sugekop ∅50 mm, specialværktøj, flad skruetrækker
Kølemiddel	Ikke specificeret (almindelig type: R600a)
Klimaklasse	Ikke specificeret (standard SN-T)
Støjniveau	Ikke specificeret (ca. 39 dB)
Energiforbrug	Ikke specificeret (ca. 250 kWh/år)

Ofte stillede spørgsmål - KIF87PFE0 BOSCH

Hvordan udskifter jeg dørpakningen?

Fjern den gamle pakning ved at trække den ud af rillerne. For at installere den nye, opvarm den let med en hårtørrer, og tryk den derefter gradvist ind i rillen, startende fra hjørnerne. Kontroller, at rillen ikke er beskadiget.

Kan jeg selv udskifte LED-belysningen?

Ja, nogle modeller tillader det. Til projektoren skal du bruge specialværktøj. Til sidebelysningen skal du bruge en sugekop. Afbryd altid apparatet mindst 60 sekunder før, og udfør en sikkerhedstest i henhold til VDE 0701 efter reparation.

Hvordan indstiller jeg køleskabets temperatur?

Manualen beskriver ikke indstillingerne, men generelt skal du bruge kontrolknappen indeni. For optimal opbevaring skal du indstille køleskabet til 4°C og fryseren til -18°C.

Hvad gør jeg, hvis dørpakningen ikke lukker ordentligt?

Kontroller, at rillen ikke er beskadiget. Hvis den er, så kontakt kundeservice. Du kan også justere hængslerne, hvis de er justerbare. Den nye pakning kan afvige lidt i tykkelse, hvilket er normalt.

Er reservedele tilgængelige?

Ja, Bosch leverer originale dele. Brug de referencer, der er angivet i manualen (f.eks. dørpakning, hængsel). For at bestille, kontakt kundeservice eller en autoriseret forhandler.

Hvordan fjerner jeg frugt- og grøntsagsskuffen?

Træk skuffen helt frem, og løft den derefter ud. Operationen er beskrevet i afsnit 4.7 i manualen. Til dækslet skal du trykke på håndtagene under skillepladen.

Er apparatet energieffektivt?

Manualen nævner ikke energiklassen. Generelt er Bosch i denne serie klasse E eller F. Tjek mærkaten på apparatet for en præcis værdi.

Hvilket værktøj er nødvendigt for at reparere apparatet?

Afhængigt af delen: Torx TX20 bit, sugekop ∅50 mm, specialværktøj (ref. 00342180) og flad skruetrækker. Bær beskyttelseshandsker. Referencerne er listet i manualen.

Hvad gør jeg ved strømsvigt?

Hold dørene lukkede. Frosne fødevarer forbliver frosne i flere timer. Genfrys ikke optøede fødevarer uden at tilberede dem. Se manualen for specifikke råd.

Hvordan rengør jeg køleskabet?

Afbryd apparatet. Fjern hylder og skuffer. Vask med lunkent vand og et mildt rengøringsmiddel. Tør grundigt. Brug ikke damprensere. Se vedligeholdelsesafsnittet i manualen.

BRUGSANVISNING KIF87PFE0 BOSCH

Tip til reparation - Køle-/ frysekombination

i Om dette dokument....69

1.1 Vigtig information....69

1.1.1 Formäl 69

1.2 Forklaring af symboler 69

1.2.1 Fareniveauer 69

1.2.2 Faresymboler....69

1.2.3 Advarslernes opbygning 70

1.2.4 Generelle symboler....70

Sikkerhed 71

2.1 Generelle sikkerhedsanvisninger....71

2.1.1 Alle husholdningsapparater 71

Værktøjer og hjælpemidler....72

Reparation 73

4.1 Udskiftning af dørpakning....73

4.1.1 Fjernelse af dørpakning....73

4.1.2 Montering af dørpakning....73

4.2 Udskiftning af fladhængsel 76

4.2.1 Fjernelse af fladhængsel 76

4.2.2 Montering af fladhængsel 78

4.3 Udskiftning af dørhylde 79

4.3.1 Fjernelse af dørhylde....79

4.3.2 Montering af dørhylde 79

4.4 Udskiftning af hylde 80

4.4.1 Fjernelse af hylde....80

4.4.2 Montering af hylde 80

4.5 Udskiftning af udtrækkelig hylde 81

4.5.1 Fjernelse af udtrækkelig hylde 81

4.5.2 Montering af udtrækkelig hylde 81

4.6 Udskiftning af frostvarebeholder 82

4.6.1 Fjernelse af frostvarebeholder....82

4.6.2 Montering af frostvarebeholder 82

4.7 Udskiftning af frugt- og grøntsagsbeholder.... 83

4.7.1 Fjernelse af frugt- og grøntsagsbeholder 83

4.7.2 Montering af frugt- og grøntsagsbeholder 83

4.8 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning..... 84

4.8.1 Fjernelse af frugt- og grøntsagsbeholderens rumadskillelse og af-dækning....84

4.8.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og af-dækning....84

4.9 Udskiftning af kold-og-frisk-beholder 85

4.9.1 Fjernelse af kold-og-frisk-beholder....85

4.9.2 Montering af kold-og-frisk-beholder....85

4.10 Udskiftning af LED-sidebjælkelampe 86

4.10.1 Fjernelse LED-sidebjælkelampe 86

4.10.2 Montering af LED-sidebjælkelampe 87

4.11 Udskiftning af LED-spotlampe 88

4.11.1 Fjernelse af LED-spotlampe 88

4.11.2 Montering af LED-spotlampe 89

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
⚠️ FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
⚠️ ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
⚠️ PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en advarsel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Sugekop[00342224]	∅50 mm
Specialværktøj[00342180]
Torx-bit TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemaden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af fladhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL Tunge, store apparater! Ryg- og muskelskader ► Arbejde til fjernelse af appa de specialister. ► Der skal være to personer ► Brug kun egnet værktøj og PAS PÅ! Skarpe kanter! Snitlaesioner ► Brug beskyttelseshandsker

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Møbeldøren er fjernet. Se monteringsanvisningen.
Døren er åben.

4.2.1 Fjernelse af fladhængsel

Sørg for, at hængslerne ikke lukker, når de fjernes/monteres.

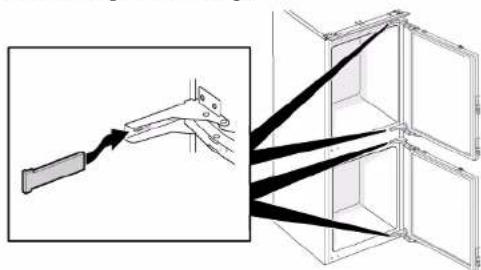

1. Fjern de fire hængslers afdækninger.


1. 1. Løsn de fire skruer (1).

2. Glid den øverste dør ud, og fjern den (2).

≈ 5 mm ① ② ②

1. 1. Fjern de fire skruer (1).

2. Fjem hængslerne (2).

De øverste dørhængsler er fjernet.

1. 1. Løsn de fire skruer (1).

2. Glid den nederste dør ud, og fjern den (2).

≈ 5 mm ① ② ②

1. 1. Fjern de fire skruer (1).

2. Fjern hængslerne (2).

De nederste dørhængsler er fjernet.

Reparation

4.2.2 Montering af fladhængsel

Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af dørhylde

Preindstilling:

Døren er äben.

4.3.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.3.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af hylde

Preindstilling:

Døren er äben.

4.4.1 Fjernelse af hylde

Træk hylden ud.

4.4.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af udtrækkelig hylde

Preindstilling:

Døren er äben.

4.5.1 Fjernelse af udtrækkelig hylde

1. Træk den udtrækkelige hylde ud, indtil låsehagen udløses.

1. Sænk den udtrækkelige hylde, og drej den ud til siden.

2. Den udtrækkelig hylde er fjernet.

4.5.2 Montering af udtrækkelig hylde

▶ Montér i omvendt rækkefølge.

Reparation

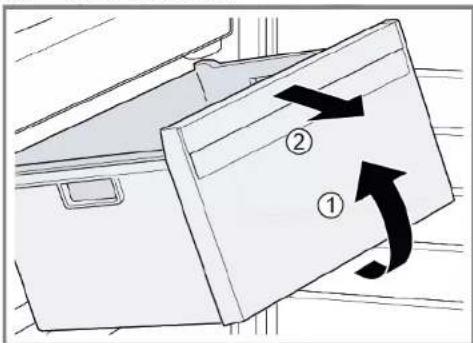

4.6 Udskiftning af frostvarebeholder

Preindstilling:

Døren er äben.

1. Træk frostvarebeholderen hele vejen ud (1).
2. Fjern frostvarebeholderen (2).

- Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af frugt- og grøntsagsbeholder

Preindstilling:

Døren er äben.

4.7.1 Fjernelse af frugt- og grøntsagsbeholder

1. Træk beholderen hele vejen ud (1).

2. Fjern beholderen (2).

4.7.2 Montering af frugt- og grøntsagsbeholder

▶ Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

Preindstilling:

Døren er äben.

4.8.1 Fjernelse af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

1. Fjern glaspladen fra rumadskillelsen.

1. Fjern frugt- og grøntsagsbeholderen.→83

2. 1. Tryk på grebet på undersiden i begge sider af rumadskillelsen (1).
3. Træk rumadskillelsen fremad (2).

1. Løft rumadskillelsen, og drej den ud til siden.

Rumadskillelsen er fjemet.

1. 1. Løft frugt- og grøntsagsbeholderens afdækning.

2. Træk frugt- og grøntsagsbeholderens afdækning fremad, og drej den ud til siden.

Frugt- og grøntsagsbeholderens afdækning er fjernet.

4.8.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

- Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af kold-og-frisk-beholder

Preindstilling:

Døren er äben.

4.9.1 Fjernelse af kold-og-frisk-beholder

1. Vip kold-og-frisk-beholderen fremad (1).
2. Fjern kold-og-frisk-beholderen (2).

Kold-og-frisk-beholderen er fjernet.

4.9.2 Montering af kold-og-frisk-beholder

- Montér i omvendt rækkefølge.

Reparation

4.10 Udskiftning af LED-sidebjælkelampe

Nødvendig værktøj:

Sugekop ∅50 mm [00342224]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Hylderne i køleafdelingen er fjernet.

4.10.1 Fjernelse LED-sidebjælkelampe

1. Sæt sugekoppen fast på den øverste tredjedel af LED-sidebjælkelampen.

1. Træk sugekoppen fremad med LED-sidebjælkelampen i en drejende bevægelse.

1. Afbryd LED-sidebjælkelampens elektriske tilslutning.

LED-sidebjælkelampen er fjernet.

4.10.2 Montering af LED-sidebjælkelampe

1. Forbind LED-sidebjælkelampens elektriske tilslutning.
2. Fastgør LED-sidebjælkelampen i dens placering på afdelingens væg (krogene klikker).
   LED-sidebjælkelampen er monteret.

Reparation

4.11 Udskiftning af LED-spotlampe

Nødvendig værktøj:

Specialværktøj [00342180]
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe.

Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

► Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

FARE

Skarpe kanter!

Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Hylderne i køleafdelingen er fjernet.

4.11.1 Fjernelse af LED-spotlampe

1. Frigør LED-spotlampens afdækning.

0 /HS/SB

1. Træk LED-spollampens afdækning indad, og skub den samtidigt fremad.

1. Frigør LED-spotlampemodulet.

▶ Montér i omvendt rækkefølge.

2.1.1 Alle husholdningsapparater

Dørpakningen er demontert.

4.1.2 Montering av dørpakning

1. Kontroller at sporet for pakningen ikke har skader.

Dørpakningen er montert.

Reparasjon

Apparatet kobles fra strømforsyningen.
Dør på møbel er demontert. Se monteringsanvisningen.
Døren er åpen.

1. 1. Løsne fire skruer (1).

2. Skyv ut og demonter den øvre døren (2).

≈ 5 mm ① ② ②

1. 1. Fjern fire skruer (1).

2. Demonter hengslene (2).

1. 1. Løsne fire skruer (1).

2. Skyv ut og demonter den nedre døren (2).

≈ 5 mm ① ② ②

1. 1. Fjem fire skruer (1).

2. Demonter hengslene (2).

Dørracken er demontert.

Hyllen er demontert.

Dörrpackningen har tagits bort.

4.1.2 Montera dörrpackning

Hyllan har tagits bort.

4.4.2 Montera hylla

Lådan har tagits bort.
