Produkttype	Indbygget vaskemaskine
Mærke	Bosch
Model	Serie 8 WIW28442
Mål (H x B x D)	84,5 cm x 60 cm x 60 cm (estimat)
Vægt	Cirka 80 kg (estimat)
Strømforsyning	220-240 V, 50/60 Hz
Energiklasse	A+++ (estimat)
Maksimal centrifugeringshastighed	1400 omdr./min (estimat)
Kapacitet	9 kg (estimat)
Hovedfunktioner	VarioPerfect, SpeedPerfect, specielle programmer, antibakteriel tromle
Display	LED-skærm med programvælger
Lydniveau (vask/centrifugering)	Cirka 44 dB / 74 dB (estimat)
Vedligeholdelse og rengøring	Aftagelig sæbeskuffe, udskiftelig dørpakning, tromlerensningsprogram
Sikkerhed	Børnesikring, lækagebeskyttelse, dørlås
Reservedele og reparationsmuligheder	Reservedele tilgængelige, reparationsvejledning inkluderet i manualen (481 sider)
Generelle oplysninger	Manual tilgængelig på flere sprog, brugsanvisning og betjeningsvejledning inkluderet

Ofte stillede spørgsmål - Serie 8 WIW28442 BOSCH

Hvordan downloader jeg manualen til Bosch Serie 8 WIW28442?

Du kan gratis downloade manualen i PDF-format fra hjemmesiden notice-facile.com ved at vælge din model og klikke på 'Download'.

Hvordan udskifter jeg dørpakningen på vaskemaskinen?

Se afsnit 3.7 i manualen. Fjern først sæbeskuffen, kontrolpanelet, døren og bunddækslet. Brug et plastikværktøj til at fjerne spænderingen, og fjern derefter pakningen. Brug beskyttelseshandsker mod skarpe kanter.

Hvad er den maksimale kapacitet?

Den maksimale kapacitet er estimeret til 9 kg for denne indbyggede Serie 8-model.

Hvordan nulstiller jeg vaskemaskinen ved fejl?

Tag stikket ud af apparatet i 5 minutter, og sæt det derefter i igen. Hvis problemet fortsætter, se manualen eller kontakt kundeservice.

Hvilke vaskeprogrammer er tilgængelige?

Denne model tilbyder flere programmer: Bomuld, Syntetisk, Skånevask, Uld, Hurtig, Stille osv. Brug vælgeren til at vælge.

Hvordan rengør jeg sæbeskuffen?

Fjern sæbeskuffen ved at trykke på låsen (se afsnit 3.2). Rengør den med lunkent vand og børst rester væk. Sæt den tilbage ved at skubbe indtil der klikker.

Kan jeg selv reparere kontrolpanelet?

Ja, manualen indeholder instruktioner (afsnit 3.1) til udskiftning af kontrolpanelet. Sørg for, at apparatet er slukket og afbrudt fra vandet.

Hvad gør jeg ved en fejlkode på skærmen?

Se afsnittet om fejlkoder i manualen. De mest almindelige koder forklares med løsninger. For eksempel kan en kode E:123 indikere et afløbsproblem.

Hvordan vedligeholder jeg dørpakningen for at undgå skimmelsvamp?

Tør jævnligt pakningen af med en tør klud. Lad døren stå på klem efter hver vask for at lufte ud. Brug et tromlerensningsprogram en gang om måneden.

Hvor finder jeg reservedele til denne model?

Reservedele fås hos Boschs kundeservice eller på specialiserede hjemmesider. Manualen indeholder reservedelsreferencer (f.eks. [00123456]).

BRUGSANVISNING Serie 8 WIW28442 BOSCH

1.2 Forklaring af symboler 63

1.2.1 Fareniveauer 63

1.2.2 Faresymboler....63

1.2.3 Advarslernes opbygning 64

1.2.4 Generelle symboler....64

3.9.1 Fjernelse af tromlelys.... 77

3.9.2 Montering af tromlelyse....77

3.10 Udskiftning af afdækning forneden 78

3.10.1 Fjemelse af afdækning forneden 78

3.10.2 Montering af afdækningen....79

3.11 Udskiftning af frontpanel....80

3.11.1 Fjemelse af frontpanel 80

3.11.2 Montering af frontpanel 81

Værktøjer og hjælpemidler.... 65

Reparation 66

3.1 Udskiftning af betjeningspanel....66

3.1.1 Fjernelse af betjeningspanel 66

3.1.2 Montering af betjeningspanel 67

3.2 Udskiftning af sæbeskuffe....68

3.2.1 Fjernelse af sæbeskuffe 68

3.2.2 Montering af sæbeskuffe 68

3.3 Udskiftning af sæbeskuffens håndtag 69

3.3.1 Fjernelse af sæbeskuffens håndtag.... 69

3.3.2 Montering af sæbeskuffens håndtag.... 69

3.4 Udskiftning af dør 70

3.4.1 Fjernelse af dør....70

3.4.2 Montering af dør 70

3.5 Udskiftning af dørkomponenter....71

3.5.1 Fjernelse af dørkomponenter 71

3.5.2 Montering af dørkomponenter....71

3.6 Udskiftning af dørhængsel 72

3.6.1 Fjernelse af dørhængsel....72

3.6.2 Montering af dørhængsel....72

3.7 Udskiftning af dørpakning.... 73

3.7.1 Fjernelse af dørpakning.... 73

3.7.2 Montering af dørpakning.... 74

3.8 Udskiftning af dørlås 75

3.8.1 Fjernelse af dørlås 75

3.8.2 Montering af dørlås 76

3.9 Udskiftning af tromlelys....77

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
⚠️ FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
⚠️ ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
⚠️ PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Hjælpeværktøj[15000155]	Værktøj til at løsne plastikdele ud
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Momentnøgle [15000441]	Momentnøgle 20 - 100 Nm
Kærvskruetrækker [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, beskyttelsesisolering 1000 V AC
Kærvskruetrækker [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, beskyttelsesisolering 1000 V AC
Nåletænger, vinklet [00341269]	Længde 200 mm
Bidetænger [00342182]	Længde: 200 mm

Betegnelse Detaljer	Billeder
Fastnøgle[00340811]	Fastnøgle størrelse 10°mm, M6
Combination wrench[00340814]	Fastnøgle størrelse 13°mm, M8
Fastnøgle[00340817]	Fastnøgle størrelse 17 mm,M10
Fastnøgle[15000459]	Fastnøgle størrelse 16°mm,M10

Reparation

3.1 Udskiftning af betjeningspanel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sæbeskuffen er fjernet.→68

3.1.1 Fjernelse af betjeningspanel

1. 1. Frigør läseelementet (1).
2. Fjern afdækningen (2).

1. Fjern skruerne. 3. 1. Frigør läseelementerne (1, 2).

1. Træk betjeningspanelet af ned mod fronten (3).

▶ Montér i omvendt rækkefølge.

Reparation

3.2 Udskiftning af sæbeskuffe

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

3.2.1 Fjernelse af sæbeskuffe

1. Træk sæbeskuffen ud.
2. 1. Tryk ned på indsatsen (1).

3. Fjern sæbeskuffen (2).

3.2.2 Montering af sæbeskuffe

▶ Montér i omvendt rækkefølge.

Reparation

3.3 Udskiftning af sæbeskuffens håndtag

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Sæbeskuffen er fjernet.→68

3.3.1 Fjernelse af sæbeskuffens håndtag

1. Frigør läseelementerne.

1. Fjern sæbeskuffens håndtag.

3.3.2 Montering af sæbeskuffens håndtag

▶ Montér i omvendt rækkefølge.

Reparation

3.4 Udskiftning af dør

PAS PÄI

Åbent hængselområde!

Fingre kan blive klemt/sætte sig fast

▶ Grib ikke ind i hængselområdet.

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Døren er åben.
Møbelpanelet er fjernet.

3.4.1 Fjernelse af dør

1.

BEMAERKI

3.4.2 Montering af dør

Montér i omvendt rækkefølge.

Reparation

3.5 Udskiftning af dørkomponenter

PAS PÄI

Åbent hængselområde!

Fingre kan blive klemt/sætte sig fast

▶ Grib ikke ind i hængselområdet.

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet er fjernet.
Døren er fjernet.→70

3.5.1 Fjernelse af dørkomponenter

3.5.2 Montering af dørkomponenter

▶ Montér i omvendt rækkefølge.

Reparation

3.6 Udskiftning af dørhængsel

PAS PÄI

Åbent hængselområde!

Fingre kan blive klemt/sætte sig fast

▶ Grib ikke ind i hængselområdet.

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

3.6.1 Fjernelse af dørhængsel

1. Løsn de to skruer.
2. Fjern døren.
3. Skil døren ad udefra og ind.

3.6.2 Montering af dørhængsel

▶ Montér i omvendt rækkefølge.

Reparation

3.7 Udskiftning af dørpakning

Skarpe huskanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sæbeskuffen er fjernet.→68
Betjeningspanelet er fjernet.
Døren er fjernet.→70
Afdækningen forneden er fjernet.→78

3.7.1 Fjernelse af dørpakning

1. Løsn holderen på tromlelyset.

Apparatets overflade kan blive ridset, hvis der bruges forkerte værktøjer.

Brug kun plastikværktøjer til at udskifte spænderingen.

Fjern spænderingen fra pakningsringen med et plastikværktøj.

1. Frigør dørpakningen fra frontpanelet.
2. Frigør kabelkonnektoren fra dørlåsen.

Reparation

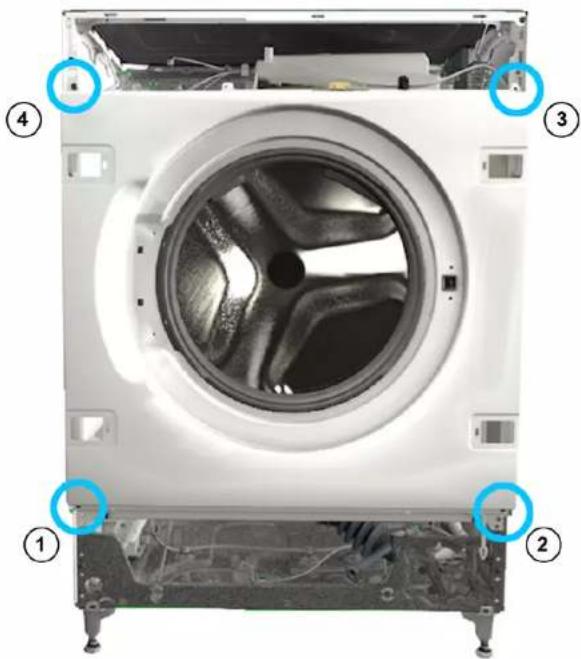

1. Løsn skruerne i den viste rækkefølge.

3.7.2 Montering af dørpakning

- Montér i omvendt rækkefølge.

Reparation

3.8 Udskiftning af dørlås

Som producent er vi forpligtet til at sikre kunderne adgang til dørlåsen som reservedel, inklusive reparationsvejledningen, i overensstemmelse med forordning (EU) 2019/2023. Vi gør imidlertid opmærksom på, at det efter udskiftning af dørlåsen er nødvendigt med en elektroteknisk sikkerhedstest, der udføres af en kvalificeret elektriker, før apparatet tages i brug. Denne person skal være dokumenterbart kvalificeret i henhold til landespecifikke love, forskrifter og standarder.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

Der er fri adgang til apparaterne.
Møbelpanelet er fjernet.
Betjeningspanelet er fjernet.
Døren er fjernet.→70
Spænderingen er fjernet.
Frontpanelet er fjernet.
Dørpakningen er fjernet.

3.8.1 Fjernelse af dørlås

1. Træk dørlåsstikket ud.
2. Frigør dørlåsen.

3.8.2 Montering af dørlås

Montér i omvendt rækkefølge.

Reparation

3.9 Udskiftning af tromlelys

Skarpe huskanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sæbeskuffen er fjernet.→68
Betjeningspanelet er fjernet.

3.9.1 Fjernelse af tromlelys

1. Træk tromlelysholderen ud af apparatet.
2. Afbryd de elektriske tilslutninger.
3. Fjern tromlelyset fra tromlelysholderen.

3.9.2 Montering af tromlelyse

Montér i omvendt rækkefølge.

Reparation

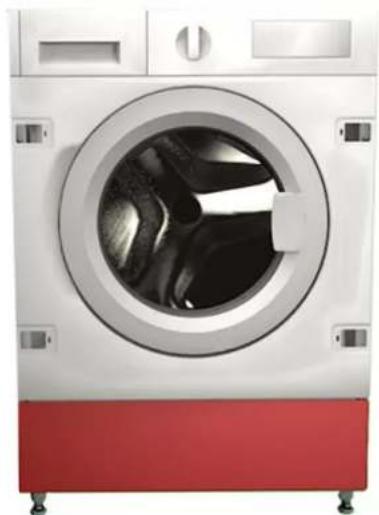

3.10 Udskiftning af afdækning forneden

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet er fjernet.

3.10.1 Fjernelse af afdækning forneden

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
1. Fjern afdækningen forneden.

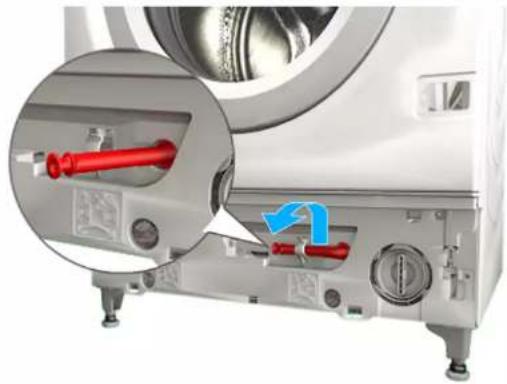

1. Afmontér slangen fra holderen.


1. 1. Skru skruen ud (1).

2. Tryk på holdepunktet, og bevæg det nedad (2).

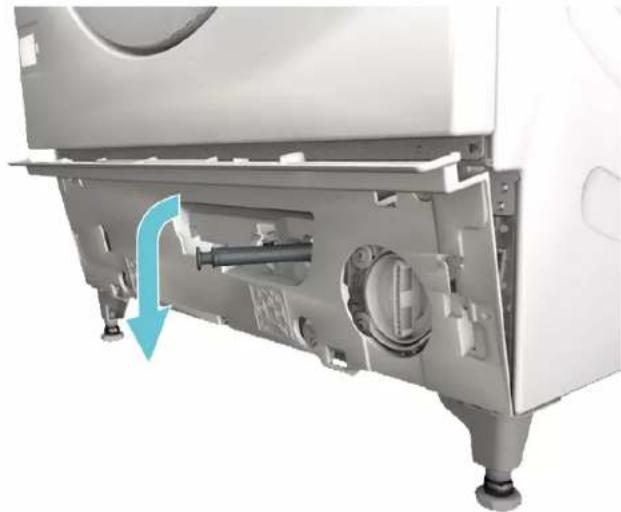

1. Træk i gruppeafdækningen forneden, og bevæg den fremad.

1. Træk slangen ud af afdækningen.

3.10.2 Montering af afdækningen

▶ Montér i omvendt rækkefølge.

Reparation

3.11 Udskiftning af frontpanel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sæbeskuffen er fjernet.→68
Møbelpanelet er fjernet.
Døren er fjernet.→70
Dørpakningen er fjernet.

3.11.1 Fjernelse af frontpanel

1. Løsn holderen på tromlelyset.

Løsn skruerne i den viste rækkefølge.

▶ Montér i omvendt rækkefølge.

i Om dette dokumentet.... 303

Apparatet kobles fra strømforsyningen.
√ Apparatet kobles fra vannforsyningen.
Apparatet er fritt tilgjengelig.
√ Vaskemiddelskuffen er tatt ut.→308

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Vaskemiddelskuffen er tatt ut.→308

1. Demonter håndtaket på vaskemiddelskuffen.

Sikre komponenten så den ikke kan falle ned.

Fjern skruene (1).

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Møbelfronten er fjernet.
Døren er demontert.→310

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

3.6.1 Demontering av dørhengsel

1. Demonter dørhengslen.

3.6.2 Montering av dørhengsel

- Sikre komponenten så den ikke kan falle ned.

Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. ► Sikre komponenten så den ikke kan falle ned.

Forutsetning:

√ Apparatet kobles fra strømforsyningen. √ Apparatet kobles fra vannforsyningen.
√ Apparatet er fritt tilgjengelig.
Vaskemiddelskuffen er tatt ut.→308
Instrumentpanelet er demontert.
Døren er demontert.→310
Nedre deksel er demontert.→318

3.7.1 Demontering av dørpakning

1. Løsne holderen på trommellampen.

1. Demonter dørpakningen.

Apparatet kobles fra strømforsyningen.
√ Apparatet kobles fra vannforsyningen.

Apparatet er fritt tilgjengelig.
Møbelfronten er fjernet.
√ Instrumentpanelet er demontert.
Døren er demontert.→310
Strammeringen er demontert.
√ Frontpanelet er demontert.
Dørpakningen er demontert.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Møbelfronten er fjernet.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
1. Demonter nedre deksel.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Apparatet er fritt tilgjengelig.
Vaskemiddelskuffen er tatt ut.→308
Møbelfronten er fjernet.
Døren er demontert.→310
Dørpakningen er demontert.

- Sikre komponenten så den ikke kan falle ned.

OBS!

Fare for at deler kan falle ned på grunn av løsnede skruer! Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv. Sikre komponenten så den ikke kan falle ned.
