KI7862SF0S - Fryser NEFF - Gratis brugsanvisning og manual

Produkttype	Fryser
Mærke	Neff
Model	KI7862SF0S
Installationstype	Indbygget
Energiklasse	A++
Årligt energiforbrug	220 kWh
Total frysekapacitet	251 liter
Frysekapacitet (24 timer)	18 kg
Opbevaringstid ved strømafbrydelse	15 timer
Mål (H x B x D)	177.2 cm x 54.1 cm x 55.0 cm
Vægt	62.8 kg
Strømforsyning	220-240 V, 50 Hz
Støjniveau	38 dB(A)
Kølesystem	Frostfri (NoFrost)
Betjening	Elektronisk touch-betjening
Temperaturindstillinger	Variabel fra -16°C til -24°C
Hurtigfrys-funktion	Ja
Døralarm	Ja
Temperaturalarm	Ja
Indvendigt lys	LED
Skuffer	4 gennemsigtige skuffer med fryseførere
Dørhængsel	Vendbart (venstre/højre)
Børnesikring	Ja
Vedligeholdelse og rengøring	Selvrensende kondensator; pleje af rustfrit stål dørpanel med mildt rengøringsmiddel
Sikkerhedsfunktioner	Automatisk afrimning, anti-tip-enhed, temperatur advarsel
Reservedele tilgængelighed	Mindst 10 år efter produktionens ophør (EU-regulering)
Generelle oplysninger	Inkluderer brugsanvisning, installationsvejledning, energimærke

Ofte stillede spørgsmål - KI7862SF0S NEFF

Hvad er målene på Neff KI7862SF0S fryseren?

Målene er 177,2 cm i højden, 54,1 cm i bredden og 55,0 cm i dybden. Sørg for tilstrækkelig ventilation omkring apparatet.

Hvordan indstiller jeg temperaturen på denne fryser?

Brug elektronisk touch-betjening på frontpanelet. Tryk gentagne gange på temperaturknappen for at skifte mellem indstillinger fra -16°C til -24°C. Den anbefalede indstilling er -18°C.

Kræver KI7862SF0S afrimning?

Nej, den har NoFrost-teknologi, som automatisk forhindrer isopbygning. Ingen manuel afrimning er nødvendig.

Hvad signalerer døralarmen?

Døralarmen lyder, hvis døren efterlades åben i mere end 60 sekunder. Luk døren for at stoppe alarmen. Dette hjælper med at opretholde energieffektivitet og forhindre madforringelse.

Kan jeg vende dørhængslet?

Ja, døren er vendbar. Du kan ændre hængselsiden ved at følge instruktionerne i manualen. Det kræver grundlæggende værktøj og omhyggelig håndtering af døren.

Hvordan aktiverer jeg hurtigfrys-funktionen?

Tryk på Hurtigfrys-knappen (symboliseret ved en snefnug) på kontrolpanelet. Funktionen kører i 24 timer eller deaktiveres automatisk, når måltemperaturen er nået. Ideel til frysning af frisk mad.

Hvad skal jeg gøre, hvis temperaturalarmen går i gang?

Temperaturalarmen udløses, hvis indersiden bliver for varm. Kontroller, om døren var efterladt åben, eller om der er strømafbrydelse. Tryk på alarmknappen for at slå den fra. Hvis det fortsætter, kontakt kundeservice.

Hvordan rengøres overfladen af rustfrit stål?

Brug en blød klud med mild opvaskesæbe og vand. Undgå skurende rengøringsmidler eller skuresvampe. Tør straks for at forhindre vandpletter. Til genstridige pletter, brug en dedikeret rens til rustfrit stål.

Er fryseren børnesikker?

Ja, den inkluderer en børnesikring. Aktivér den via kontrolpanelet for at låse indstillingerne og forhindre børn i at ændre temperaturen eller åbne døren utilsigtet.

Hvilke reservedele er tilgængelige, og hvor længe?

Neff leverer reservedele såsom skuffer, dørhængsler og elektroniske kort i mindst 10 år efter modellen stopper produktionen. Brug originale dele for sikkerhed.

BRUGSANVISNING KI7862SF0S NEFF

Tip til reparation - Køle-/ frysekombination

i Om dette dokument....75

1.1 Vigtig information....75

1.1.1 Formäl 75

1.2 Forklaring af symboler 75

1.2.1 Fareniveauer 75

1.2.2 Faresymboler....75

1.2.3 Advarslernes opbygning 76

1.2.4 Generelle symboler....76

Sikkerhed 77

2.1 Generelle sikkerhedsanvisninger....77

2.1.1 Alle husholdningsapparater 77

Værktøjer og hjælpemidler....78

Reparation 79

4.1 Udskiftning af dørpakning....79

4.1.1 Fjernelse af dørpakning.... 79

4.1.2 Montering af dørpakning....79

4.2 Udskiftning af fladhængsel 82

4.2.1 Fjernelse af fladhængsel 82

4.2.2 Montering af fladhængsel 84

4.3 Udskiftning af glidehængsel 85

4.3.1 Fjernelse af glidehængsel....85

4.3.2 Montering af glidehængsel....86

4.4 Udskiftning af dørhylde 87

4.4.1 Fjernelse af dørhylde....87

4.4.2 Montering af dørhylde 87

4.5 Udskiftning af hylde 88

4.5.1 Fjernelse af hylde....88

4.5.2 Montering af hylde 88

4.6 Udskiftning af udtrækkelig hylde 89

4.6.1 Fjernelse af udtrækkelig hylde 89

4.6.2 Montering af udtrækkelig hylde 89

4.7 Udskiftning af hylde i fryseafdeling....90

4.7.1 Fjernelse af hylde i fryseafdeling....90

4.7.2 Montering af hylde i fryseafdeling....90

4.8 Udskiftning af frostvarebeholder....91

4.8.1 Fjemelse af frostvarebeholder 91

4.8.2 Montering af frostvarebeholder....91

4.9 Udskiftning af frugt- og grøntsagsbeholder 92

4.9.1 Fjernelse af frugt- og grøntsagsbeholder.... 92

4.9.2 Montering af frugt- og grøntsagsbeholder.... 92

4.10 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning..... 93

4.10.1 Fjernelse af frugt- og grøntsagsbeholderens rumadskillelse og af-

dækning....93

4.10.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og af-dækning....93

4.11 Udskiftning af kold-og-frisk-beholder 94

4.11.1 Fjernelse af kold-og-frisk-beholder....94

4.11.2 Montering af kold-og-frisk-beholder 94

4.12 Udskiftning af udtrækkelig beholder 95

4.12.1 Fjemelse af udtrækkelig beholder....95

4.12.2 Montering af udtrækkelig beholder.... 95

4.13 Udskiftning af LED-spotlampe....96

4.13.1 Fjernelse af LED-spotlampe 96

4.13.2 Montering af LED-spotlampe....97

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Torx-bit TX20[00340865]	6,3 mm (1/4")
Specialværktøj[00342180]

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemåden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. if Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af fladhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Møbeldøren er fjernet. Se monteringsanvisningen.
Døren er åben.

4.2.1 Fjernelse af fladhængsel

1. Fjern de fire hængslers afdækninger.


1. 1. Løsn de fire skruer (1).

2. Glid den øverste dør ud, og fjern den (2).

1. 1. Fjern de fire skruer (1).

2. Fjem hængslerne (2).

De øverste dørhængsler er fjernet.

1. 1. Løsn de fire skruer (1).

2. Glid den nederste dør ud, og fjern den (2).

1. 1. Fjern de fire skruer (1).

2. Fjern hængslerne (2).

De nederste dørhængsler er fjernet.

Reparation

4.2.2 Montering af fladhængsel

Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af glidehængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Møbeldøren og apparatets dør er adskilt. Se monteringsanvisningen.

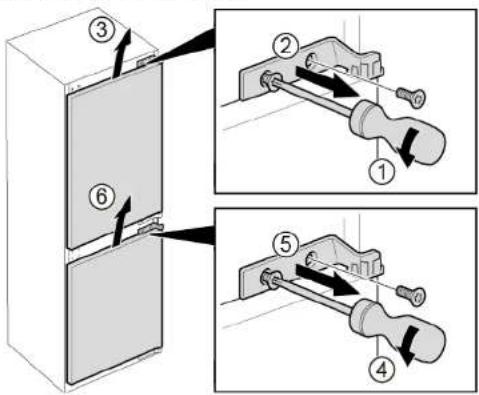

4.3.1 Fjernelse af glidehængsel

1. 1. Skru de to skruer ud (1).

2. Fjern den øverste dørs øverste hængsel (2).

3. Fjern den øverste dør (3).
4. Skru de to skruer ud (4)
5. Fjern den nederste dørs øverste hængsel (5).
6. Fjern den nederste dør (6).

1. 1. Fjern de fire skruer (1).

2. Fjern de nederste hængsler (2).

Hængslerne er fjernet.

4.3.2 Montering af glidehængsel

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af dørhylde

Preindstilling:

Døren er åben.

4.4.1 Fjernelse af dørhylde

Dørhylden er fjernet.

4.4.2 Montering af dørhylde

- Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af hylde

Preindstilling:

Døren er åben.

4.5.1 Fjernelse af hylde

Træk hylden ud.

4.5.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af udtrækkelig hylde

Preindstilling:

Døren er åben.

4.6.1 Fjernelse af udtrækkelig hylde

1. Træk den udtrækkelige hylde ud, indtil låsehagen udløses.

1. Sænk den udtrækkelige hylde, og drej den ud til siden.

2. Den udtrækkelig hylde er fjernet.

4.6.2 Montering af udtrækkelig hylde

▶ Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af hylde i fryseafdeling

Preindstilling:

Døren er åben.

4.7.1 Fjernelse af hylde i fryseafdeling

- Træk hylden i fryseafdelingen ud.

Hylden i fryseafdelingen er fjernet.

4.7.2 Montering af hylde i fryseafdeling

- Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af frostvarebeholder

Preindstilling:

Døren er äben.

4.8.1 Fjernelse af frostvarebeholder

1. Træk frostvarebeholderen hele vejen ud (1).
2. Fjern frostvarebeholderen (2).

- Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af frugt- og grøntsagsbeholder

Preindstilling:

Døren er åben.

4.9.1 Fjernelse af frugt- og grøntsagsbeholder

1. Træk beholderen hele vejen ud (1).
2. Fjern beholderen (2).

Beholderen er fjernet.

4.9.2 Montering af frugt- og grøntsagsbeholder

▶ Montér i omvendt rækkefølge.

Reparation

4.10 Udskiftning af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

Preindstilling:

Døren er äben.

4.10.1 Fjernelse af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

1. Fjern glaspladen fra rumadskillelsen.

1. Fjern frugt- og grøntsagsbeholderen.→92

2. 1. Tryk på grebet på undersiden i begge sider af rumadskillelsen (1).
3. Træk rumadskillelsen fremad (2).

1. Løft rumadskillelsen, og drej den ud til siden.

Rumadskillelsen er fjemet.

1. 1. Løft frugt- og grøntsagsbeholderens afdækning.

2. Træk frugt- og grøntsagsbeholderens afdækning fremad, og drej den ud til siden.

Frugt- og grøntsagsbeholderens afdækning er fjernet.

4.10.2 Montering af frugt- og grøntsagsbeholderens rumadskillelse og afdækning

▶ Montér i omvendt rækkefølge.

Reparation

4.11 Udskiftning af kold-og-frisk-beholder

Preindstilling:

Døren er åben.

4.11.1 Fjernelse af kold-og-frisk-beholder

1. Vip kold-og-frisk-beholderen fremad (1).

2. Fjern kold-og-frisk-beholderen (2).

Kold-og-frisk-beholderen er fjernet.

4.11.2 Montering af kold-og-frisk-beholder

- Montér i omvendt rækkefølge.

Reparation

4.12 Udskiftning af udtrækkelig beholder

Preindstilling:

Døren er åben.

4.12.1 Fjernelse af udtrækkelig beholder

1. Vip den udtrækkelige beholder fremad (1).
2. Fjern den udtrækkelige beholder (2).

Den udtrækkelige beholder er fjernet.

4.12.2 Montering af udtrækkelig beholder

- Montér i omvendt rækkefølge.

Reparation

4.13 Udskiftning af LED-spotlampe

Nødvendig værktøj:

Specialværktøj [00342180]
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation - Elektriske dele skal repareres af kvalificerede elektrikere. - Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød - Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

! PAS PÀ!

Skarpe kanter! Snitlæsioner

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Hylderne i køleafdelingen er fjernet.

4.13.1 Fjernelse af LED-spotlampe

1. Frigør LED-spotlampens afdækning.

1. Træk LED-spollampens afdækning indad, og skub den samtidigt fremad.

1. Frigør LED-spotlampemodulet.

▶ Montér i omvendt rækkefølge.

2.1.1 Alle husholdningsapparater

Dørpakningen er demontert.

4.1.2 Montering av dørpakning

1. Kontroller at sporet for pakningen ikke har skader.

Dørpakningen er montert.

Reparasjon

Sikre komponenten så den ikke kan falle ned.

OBS!

Sikre komponenten så den ikke kan falle ned.

Forutsetning:

√ Apparatet kobles fra strømforsyningen.
Dør på møbel er demontert. Se monteringsanvisningen.
Døren er åpen.

1. 1. Løsne fire skruer (1).

2. Skyv ut og demonter den øvre døren (2).

1. 1. Fjern fire skruer (1).

2. Demonter hengslene (2).

1. 1. Løsne fire skruer (1).

2. Skyv ut og demonter den nedre døren (2).

1. 1. Fjern fire skruer (1).

2. Demonter hengslene (2).

Apparatet kobles fra strømforsyningen.
Dør på møbel og apparatets dør er skilt fra hverandre. Se monteringsanvisningen.

1. 1. Skru ut to skruer (1).

2. Demonter øvre hengsel på øvre dør (2).

3. Demonter den øvre døren (3).
4. Skru ut to skruer (4).
5. Demonter øvre hengsel på nedre dør (5).
6. Demonter den nedre døren (6).

Dørracken er demontert.

Hyllen er demontert.

Dörrpackningen har tagits bort.

4.1.2 Montera dörrpackning

Hyllan har tagits bort.

4.5.2 Montera hylla

Lådan har tagits bort.

Skiljeplattan har tagits bort.
