BRUGSANVISNING S 5225 QLIMA

Produkt skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som et airconditionanlæg i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager. Anlægget må kun sluttes til stikkontakter med jordforbindelse med en spænding på 220-240 V\~/50 Hz.

Denne manuel er beregnet for anvendelse af enkeltpersoner med tilstrækkelig baggrund indenfor elektronik, elektricitet, køleanlæg og mekanik. Ethvert forsøg på at installere eller reparere apparatet kan resultere i skader eller ødelæggelser. Producenten eller sælgeren kan ikke drages til ansvar for fortolkning af denne information, ej heller drages til ansvar i forbindelse med brug.

Informationer, specifikationer og parameter er genstand for ændringer i tekniske ændringer eller forbedringer uden yderligere underretning. De præcise specifikationer er nævnt på produktlabel.

• Læs venligst installationsmanual helt igennem før installation af produktet.
• Når elledningen er ødelagt, skal udskfitning kun af autoriseret personale.
• Vær altid iført det rigtige sikkerhedsudstyr, så som beskyttelsesglas, handsker, mundmaske, ørepropper mm.
• Installationsarbejde skal udføres i overensstemmelse med alle europæiske, nationale og/eller lokale direktiver og standarder og må udelukkende udføres af autoriseret personale. Garantien er ugyldig for skader, der er opstået som følge af skødesløshed eller handlinger, der afviger fra anvisningerne i instruktionshæftet.

Internet:

Du kan finde den sidste version af bruger, installation eller service manualen på www.qlima.com

ADVARSEL!

Du må ikke selv installere, fjerne og/eller geninstallere enheden, hvis du ikke har erfaring med og autorisation til at arbejde med elektriske installationer, elektronik samt køle- og maskinteknik.

• Forkert installation kan forårsage vandlækage, elektrisk chok, kølelækage eller brand. Kontakt venligst en autoriseret forhandler eller en specialiseret tekniker med hensyn til installationen. Vær opmærksom på at skader forårsaget af forkert brug ikke dækkes af garantien.
• Enheden skal installeret i et område med nem adgang. Enhver yderligere omkostning påkrævet for at få specieludstyr til at servicere enheden er brugerens eget ansvar.

INDHOLD

1. Forholdsregler
2. Dele leveret med enheden
   2.1 Dele leveret med enheden for SC42xx & SC52xx modeller
   2.2 Dele leveret med enheden for S42xx & S52xx(B) & SJA2519 modeller
3. Forberedelse inden installation af klimaanlægget for SC42xx & SC52xx modeller
4. Forberedelse inden installation af klimaanlægget for S42xx & S52xx(B) & SJA2519 modeller
5. Fastlæggelse af sted for indvendig og udvendig enhed
   5.1 Fastlæggelse af sted for indvendig enhed for S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller
   5.2 Fastlæggelse af sted for udvendig enhed for S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller
6. Mulige installationsmåder for rør fra indvendig enhed til udvendig enhed.
7. Montage af montageplade og boring af hul til rør.
   7.1 Montage af montageplade for den indvendige enhed
   7.2 Boring af hul til rør, kondensvandslange og strømledninger.
8. Kølerørsforbindelsen
   8.1 Til- og frakobling af kølemiddelsrør for SC42xx & SC52xx modeller

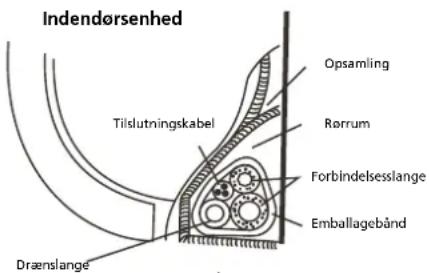

   8.2. Tilslutning af kølemiddelsrør for S42xx & S52xx(B) & SJA2519 modeller
9. Tilslutning af kondensvandafløb for S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller
   9.1 Tilslutning af den indvendige enheds kondensvandafløb

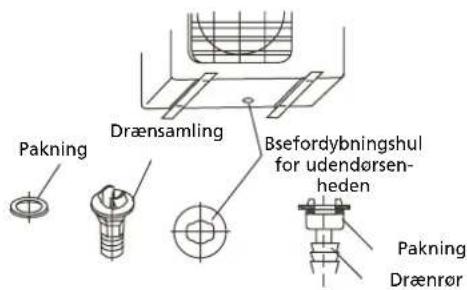

   9.2 Tilslutning af den udvendige enheds kondensvandafløb
10. Elektrisk arbejde
11. Tilslutning af strømledninger
    11.1 Tilslutning af strømledninger for SC42xx & SC52xx modeller

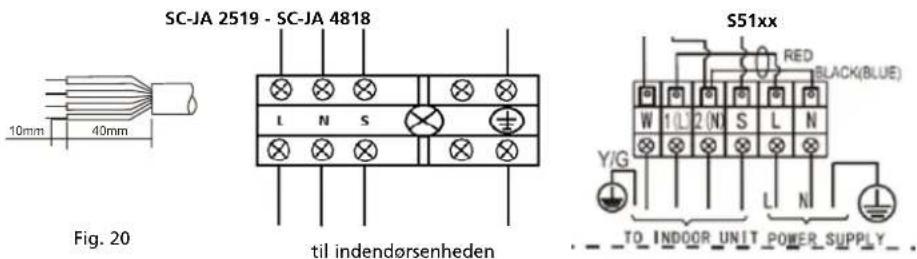

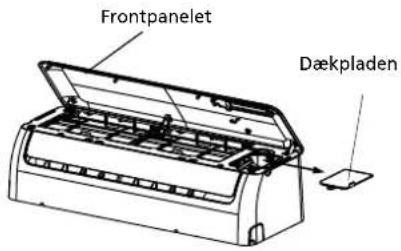

    11.2 Tilslutning af strømledninger for S42xx & S52xx(B) & SJA2519 modeller.
12. Vakuumering af kølesystemet for S42xx & S52xx(B) & SJA2519 modeller.
13. Kontrol af kølemiddelsystemets lækagetæthed for S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller.
14. Genfyldning af kølemiddel ved rørlængde fra 5 meter.
15. Provedrift efter installation for S42xx & S52xx(B) & SJA2519, SC-JA 2519 & SC-JA4818 modeller.

1. FORHOLDSREGLER

Det følgender skal I altid være opmærksomme på:

• Læs følgende advarsler før installering af udluftningsanlægget.
• Vær opmærksom på advarsler, som beskrevet her i, da de inkludere vigtige dele relateret til sikkerheden.
• Efter gennemlæsning af disse instruktioner og opbevar dem et sikkert sted sammen med betjeningsvejledningen.

Varmepumper indeholder køle gas og er klassificeret som tryk bærende udstyr. Derfor skal man altid kontakte en autoriseret køle teknikker/montør til installation og vedligeholdelse af varmepumper, varmepumper skal efterses og leak søges minimum en gang om året af en autoriseret køleteknikker.

ADVARSEL

Installere ikke af dig selv.

- Forkert installation kan medføre personskade som følge af brand, elektrisk stød, nedfaldende udstyr eller vandlækage. Anlægget bør installeres af den forhandler, du har købt det af, eller en autoriseret installatør.

Installere enheden på et sikkert sted, som kan bære vægten af enheden.

- Når installeret på et utrilstrækkeligt stærkt sted, kan en enhed som falder ned forårsage skader.

Anvend de specificerede elektriske ledninger for at forbinde indendørs og udendørsenheder ne sikket og fastgør ledninger ne sikkert til terminalbordets forbindelsessektion.

- Forkert forbindelse og fastgørelse kan forårsage brand.

Vær opmærksom på de vedlagte eller specificerede dele anvendes ved installationen.

- Anvendelse af defekte dele kan forårsage skader pga. brand, elektrisk chok, en enhed som falder ned mm.

Udfør installationen sikkert i henhold til installationsinstruktioner ne.

- Forkert installation kan forårsage skader pga ild, elektrisk chok, enheden falder ned eller en lækage af vand.

Udfør elektrisk arbejde i henhold til installationsmanualen og vær opmærksom på at anvende en godkendt kredsløb.

- Hvis kapaciteten på ledningen ikke er tilstrækkelig eller det elektriske arbejde ikke er fuldstændigt færdigt, kan det resultere i brand eller elektrisk chok.

Check at kølevæskegassen ikke lækker under installationen eller efter at installationen er færdig.

- Lækkende kølevæske er slemt for miljøet og kan forårsage global opvarmning.

Monter både den indvendige og udvendige enheds elektriske ledningers tilslutningspunktsdækplade efter montage af strømledningerne.

- Når de elektriske ledningers tilslutningspunktsdækplade ikke monteres korrekt igen, kan det forårsage brand eller elektrisk stød i forbindelse med vand, støv eller berøring.

ADVARSEL

• Dette udstyr skal jordes med en jordafbryder. Der er risiko for elektrisk stød, hvis jordingen ikke er korrekt. Brug ikke forlængerledning. Brug af forlængerledning kan forårsage elektrisk brand eller stød.
• Installation indendørs skal være forsynet med en fejlstrømsafbryder. Det kan forårsage brand eller elektrisk stød, hvis installationen ikke forsynes med en fejlstrømsafbryder.

Anbring kondensvandafløbet i overensstemmelse med installationsvejledningen.

- Hvis det er en defekt på dræn/rør kan vand lække fra enheden og husholdningsmaskiner kan blive våde og gå i stykker.

2. DELE LEVERET MED ENHEDEN

2.1 DELE LEVERET MED ENHEDEN for SC42xx & SC52xx modeller

Nummer Navn på tilbehør Antal
1 Installationsplade 1
2 Klips 8
3 Selvklæbende skrue A ST 3.9x25 8
4 Pakning 1
5 Drænsamling 1
6 Tilslutning af rørsamling 1
7 Fjernbetjening 1
8 Selvklæbende skrue B ST 2.9x10 2
9 Fjernbetjeningsholder		1
10	Wireless smart kit (*undtagen SJA2519 - S5225B)	1

2.2 DELE LEVERET MED ENHEDEN for S42xx & S52xx(B) & SJA2519 modeller

Nummer	Navn på tilbehør			Antal
1	Installationsplade			1
2	Klips			8
3	Selvklæbende skrue A ST 3.9x25			8
4	Pakning			1
5	Drænsamling			1
6	Tilslutning af rørsamling	Væskeside	∅ 6,35 (< 6,0 kW-Modell)∅ 9,53 (> 6,0 kW-Modell)	Medfolger ikke
		Gasside	∅ 9,53 (< 3,5 kW-Modell)
			∅ 12,7 (≥ 3,5 kW-Modell)∅ 16,0 (≥ 6,0 kW-Modell)
7	Fjernbetjening			1
8	Selvklæbende skrue B ST 2.9x10			2
9	Fjernbetjeningsholder			1
10	Wireless smart kit (*undtagen SJA2519 - S5225B)			1

BEMÄRK!

Bortset fra de ovennævnte dele, skal de andre dele købes til installationen af køberen af udluftningsanlægget.

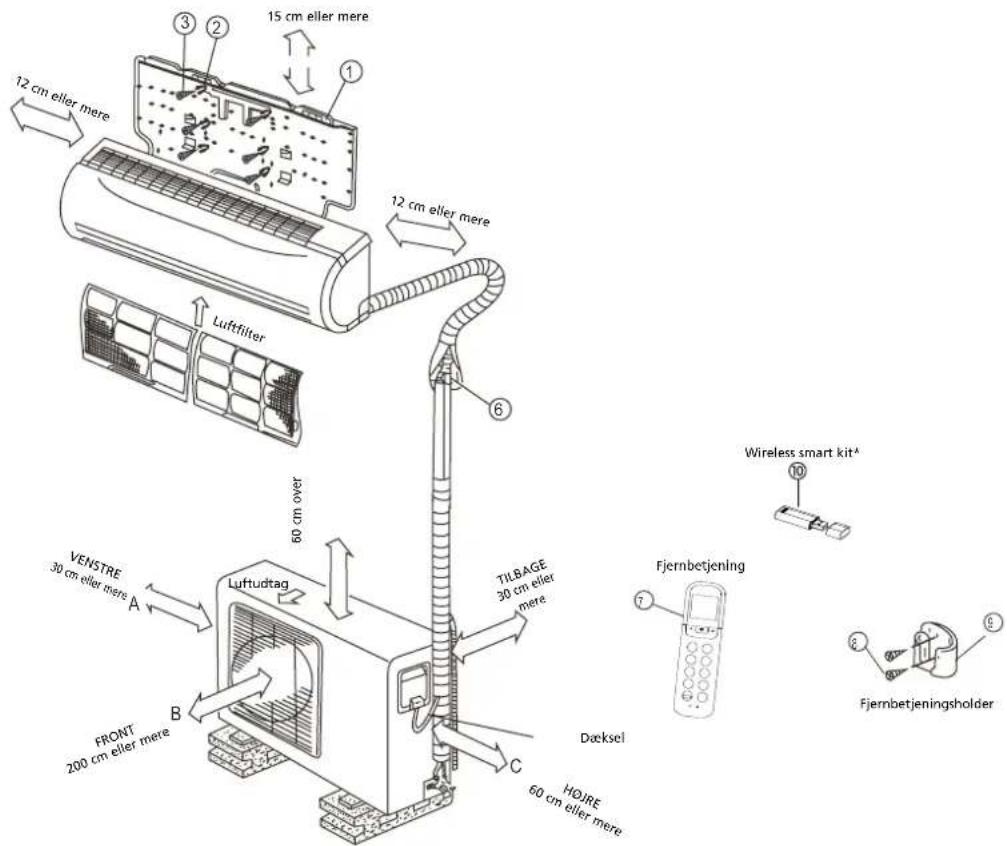

15 cm eller mere 12 cm eller mere 12 cm eller mere Luftfilter 60 cm over VENSTRE 30 cm eller mere A Luftudtag 70 BAGE 30 cm eller mere TILBAGE 60 cm eller mere Dæksel C HOJRE 200 cm eller mere FRONT B 60 cm eller mere Wireless smart kit® Fjernbetjenning Fjernbetjeningsholder

Fig. 1

BEMÆRK

Illustrationen er kun for forklaring og indikering. Illustrationer kan være forskellige fra andre udluftere, som du har købt.

3. FORBEREDELSE INDEN INSTALLATION AF KLIMAANLÆGGET FOR SC42XX & SC52XX MODELLER

a. Fastlæg stedet, hvor den indvendige og den udvendige enhed skal installeres. Se afsnit 5 og 6.

BEMÆRK:

• Tag hensyn til det sted, hvor kondensvandet skal ledes til.
• Afstanden mellem den indvendige og udvendige enhed må ikke overstige 4 meter på grund af længden af rørene.

b. Monter den indvendige enheds montageplade.Se afsnit 7.1
c. Bor et hul, som rørene kan ledes ud gennem. Se afsnit 7.2
d. Led den indvendige enheds rør gennem hullet i muren og hæng den indvendige enhed op ved hjælp af krogene bag på på de øverste kroge på montagepladen og sørg for, at enheden er solidt fastgjort. Klik ikke de nederste kroge fast endnu.

Rørpakken, som er tilsluttet den indvendige enhed, er tung. Lad aldrig rørpakke hænge løst fra den indvendige enhed. Understøt hele rørpakken under montering af den indvendige enhed. På grund af rørpakkens vægt kan den indvendige enheds rør og rørene i rørpakken nemt blive bøjet eller knække. Hvis rørene i den indvendige enhed og rørpakken beskadiges på grund af forkert installation, frafalder garantien.

Vær meget forsigtig, når du bøjer kølemiddelrørene på bagsiden af enheden! Rørene er lavet af kobber. Hvis den markerede del bøjes mere end 1 gang, begynder kobberet at slå revner på grund at materialets fysiske egenskaber. Revnerne kan medføre lækage af kølemiddel, hvilket ikke er omfattet af garantien. Se billedet 2

Bøj ikke her

Bøj (kun 1x)

Bøj (kun 1x)

Fig. 2

e. Led kondensvandslangen gennem hullet i muren og slut den til slangen, som er monteret på den indvendige enhed. Se afsnit 9.1

TIP

Kondensvandslangen kan nemt tilsluttes ved at trække bunden af den indvendige enhed omkring 5 cm ud fra muren og fylde rummet med fyldmateriale midlertidig således, at enheden holdes ud fra muren. Se billedet 3.

f. Klik nu den indvendige enheds nederste krog på krogene på montagepladen.

g. Anbring den udvendige enhed. Se afsnit 5.2.

h. Tilslut "quick connector" forbindelsen til den udvendige enheds forbindelse. Forbind derefter strømledningen og jordledningen til den indvendige og udvendige enhed. Se afsnit 8.

i. Kontroller klimaanlægget for kølemiddelslækage. Se afsnit 13.

j. Sørg for, at klimaanlægget er korrekt installeret.

k. Slut strømledningens stik til strømforsyningen (modellerne S3748 - SC3748 skal tilsluttes direkte til strømkilden uden brug af et stik). Sørg for, at klimaanlægget fungerer korrekt. Se afsnit 11.1

4. FORBEREDELSE INDEN INSTALLATION AF KLIMAANLÆGGET FOR S42XX & S52XX(B) & SJA2519 MODELLER

a. Fastlæg stedet, hvor den indvendige og den udvendige enhed skal installeres. Se afsnit 5 og 6.
b. Monter den indvendige enheds montageplade. Se afsnit 7.1.
c. Bor et hul, som rørene kan ledes ud gennem. Se afsnit 7.2
d. Hæng den indvendige enhed på de øverste kroge på montagepladen med krogene bag på enheden og sørg for at enheden er solidt fastgjort. Klik ikke de nederste kroge fast endnu.

BEMÄRK

Ved udgang af rørene bag på skal rørene ledes gennem det borede hul, samtidig med ophæng af den indvendige enhed.

e. Led rørene, strømledningen og kondensvandslangen gennem hullet i muren.

TIP

Rør, strømledning og kondensvandslange kan nemt anbringes ved at trække bunden af den indvendige enhed omkring 5 cm ud fra muren og fylde rummet med fyldmateriale midlertidig således, at enheden holdes ud fra muren. Se billedet 3.

f. Slut kølemiddelsrør, strømledninger og kondensvandslange til den indvendige enhed. Se afsnit 8.2, 9, 10 og 11.2.
g. Anbring den udvendige enhed. Se afsnit 5.2.
h. Forbind rørene og strømledningen til den udvendige enhed. Se afsnit 11.2.
i. Vakuumer kølekredsløbet. Se afsnit 12.
j. Kontrol kølekredsløbet for lækage. Se afsnit 13.
k. Sørg for, at hele installationen er korrekt installeret.
I. Slut strømledningens stik til strømforsyningen (modellen S(C)3748 skal tilsluttes direkte til strømkilden uden brug af et stik). Sørg for, at klimaanlægget fungerer korrekt. Se afsnit 15.

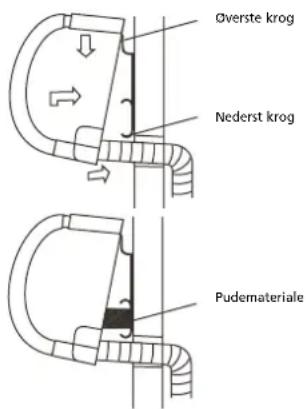

Overste krog Nederst krog Pudemateriale

Fig. 3

5. FASTLÆGGELSE AF STED FOR INDVENDIG OG UDVENDIG ENHED

5.1 Fastlæggelse af sted for indvendig enhed for S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller

• Udsæt ikke indendørsenheden for varme eller damp.
• Valg en plads, hvor der ikke er nogle forhindringer, hverken foran eller bagved enheden.
• Var opmarksom pa at kondensdranet skal kunne ga nedad i hele forlobet.
  • Installere ikke nar en dor.
• Var opmarksom, at der er minimum 12 cm frit rim til hojre og venstre for enheden (billede 4)
• Brug en ledningsdetektor til at finde ledninger og/eller elektriske kabler og derved undgå unødven-dige skader på væggen.
• Toppen af indendørsenheden skal installeres på væggen i en højde af 2,3 meter eller mere fra gulvet (billede 4).
• Indendørsenheden skal installeres med minimum 15 cm luft til loftet (billede 4).
• Den indvendige enhed skal hænges i vatter.
• Tag ved fastlæggelse af sted for indvendig/udvendig enhed hensyn til den udvendige enheds monteringssted. Den indvendige og udvendige enhed skal sammenkobles med rør og ledninger.

BEMÆRK

For SC42xx & SC52xx modeller: Rørlængden er 4 meter.

For S42xx & S52xx(B) & SJA2519 modeller: Den maksimale rørlængde mellem den indvendige enhed og den udvendige enhed er 20 meter for enheder med en kapacitet på op til 6,0 kW. Den maksimale rørlængde mellem den indvendige enhed og den udvendige enhed er 30 meter for enheder med en kapacitet på > 6,0 kW. Den maksimale højdeforskel mellem den indvendige enhed og den udvendige enhed er 8 meter for enheder med en kapacitet på op til 6,0 kW. Den maksimale højdeforskel mellem den indvendige enhed og den udvendige enhed er 20 meter for enheder med en kapacitet på > 6,0 kW.

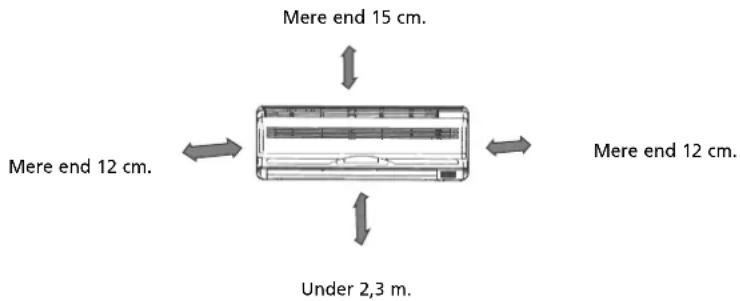

Mere end 15 cm. Mere end 12 cm. Under 2,3 m. Mere end 12 cm.

Fig. 4

5.2 Fastlæggelse af sted for udvendig enhed for S42xx & S52xx(B) & SJA2519, SC42xx & SC52xx modeller

- Installere udendørsenheden på en solid overflade for at forhindre stigende støjniveau og vibrationer.

BEMÆRK

Udendørsenheden producere lyde, når den er i brug, og dette kan støde sammen med lokale love. Det er brugerens ansvar at checke og være sikker på, at udstyret lever op til lokale regler.

• Bestem udluftningens retning, og sørg for at luften ikke blokeres.
• Tag udluftningsanlæggets vægt i betragtning
• Hvis en markise er bygget ud over udendørsenheden for at beskytte mod solen og regnen, vær da opmærksom på at varmeudstrålingen fra kondensatoren ikke er begrænset.
• Vær sikker på, at frirummet omkring bagenden af enheden og venstre side er mere end 30 cm. Forsiden af enheden skal have mere end 200 cm frirum og tilkoblingsiden (højre side) skal have mere end 60 cm frirum (billede 5).
• Den udvendige enhed skal hænges i vatter.

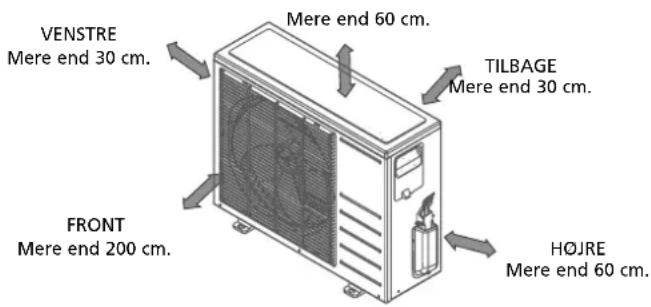

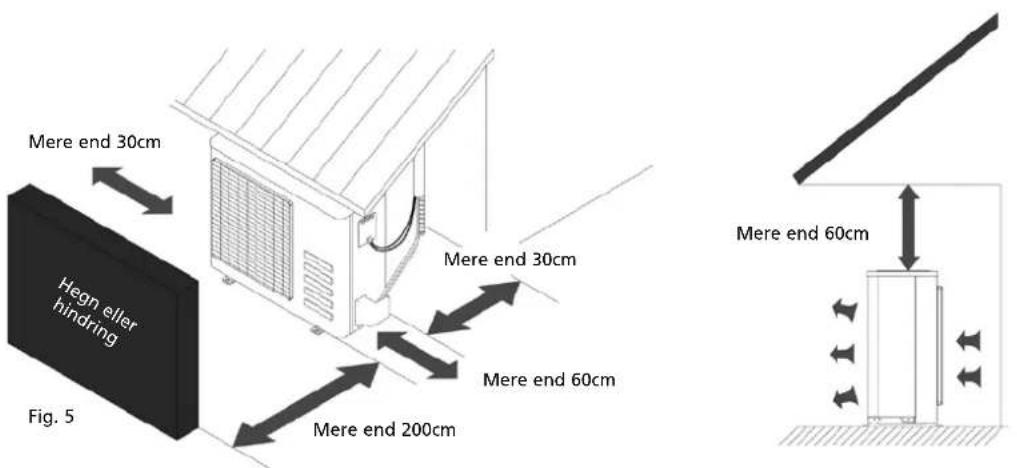

VENSTRE Mere end 30 cm. Mere end 60 cm. TILBAGE Mere end 30 cm. FRONT Mere end 200 cm. H∅JRE Mere end 60 cm.

Mere end 30cm Hegn eller hindring Fig. 5 Mere end 200cm Mere end 30cm Mere end 60cm Mere end 60cm

- Tag ved fastlæggelse af sted for indvendig/udvendig enhed hensyn til den udvendige enheds monteringssted. Den indvendige og udvendige enhed skal sammenkobles med rør og ledninger.

BEMÄRK

For SC42xx & SC52xx modeller: Rørlængden er 4 meter.

For S42xx & S52xx(B) & SJA2519 modeller: Den maksimale rørlængde mellem den indvendige enhed og den udvendige enhed er 20 meter for enheder med en kapacitet på op til 6,0 kW. Den maksimale rørlængde mellem den indvendige enhed og den udvendige enhed er 30 meter for enheder med en kapacitet på > 6,0 kW.

Den maksimale højdeforskel mellem den indvendige enhed og den udvendige enhed er 8 meter for enheder med en kapacitet på op til 6,0 kW. Den maksimale højdeforskel mellem den indvendige enhed og den udvendige enhed er 20 meter for enheder med en kapacitet på > 6,0 kW.

• Sæt ikke dyr eller planter eller andre ting i nærheden af indsugningen og udluftningen.
• Placere altid udlufteren i et bent tukgængeligt område.
• Kontakt de lokale myndigheder vedr. montering og installation af udluftningsudstyret.

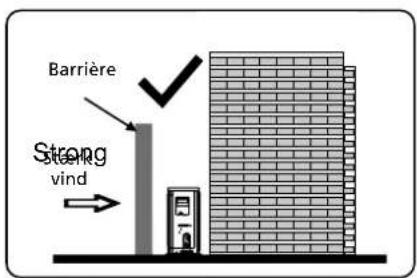

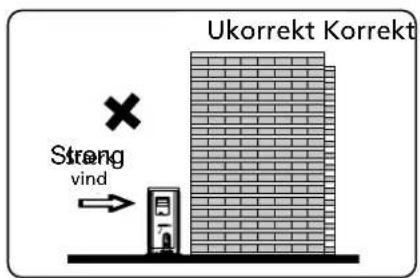

• I tilfælde af at installationsstedet er udsat for stærk vind, så som søluft, og vær da opmærksom på at viften er placeret rigtig ved at placere enheden på langs med væggen eller anvend støvskærme (billede 12).

Ukorrekt Korrekt Strong vind

Fig. 6

Barrière Strong vind

• Hvis udendørsenheden er installeret på en tagkontstruktion eller eksterne vægge, kan dette resultere i voldsom larm og vibrationer.
• Sørg for, at den udvendige enhed kan fastgøres til en stabil overflade.

BEMÆRK

Hvis der kræves yderligere installation skal installationsbeslaget stemme overens med de tekniske krav. Installationsvæggen skal være stærk nok ellers skal den forstærkes. Forbindelsen mellem beslag og væg, beslag og udlufteren skal være sikker, stabil og pålidelig. I tilfælde af tvivl eller usikkerhed forsøg da ikke at installere enheden, men får støtten og beregnet af en ingenior.

6. MULIGE INSTALLATIONSMÅDER FOR R∅R FRA INDVENDIG ENHED TIL UDVENDIG ENHED.

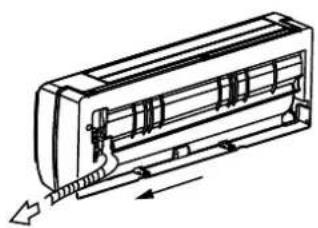

• Rørene kan tilsluttes til udløb på venstre eller højre side af den indvendige enhed. Fjern herfor den venstre eller højre sikkerhedsplade. Se billedet 7.

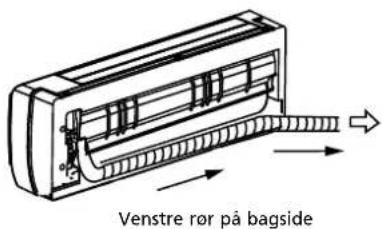

• Rørene kan tilsluttes til et udløb bag på enheden til venstre eller højre. Se billedet 7.

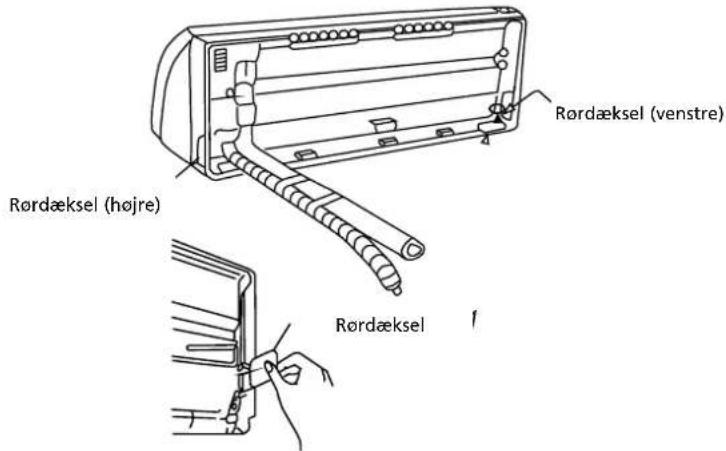

Rørdæksel (højre) Rørdæksel Rørdæksel (venstre)

Højre rør Venstre rør

7.1 Montage af montageplade for den indvendige enhed

ADVARSEL

Brug en ledningssøger inden der bores i muren for at detektere strømledninger eller kabler i muren, således unødvendig skade på muren og farlige situationer undgås.

a. Anbring montagepladen ① horisontal på en tilstrækkelig solid mur og sørg for plads omkring montagepladen. (billede 8)

b. Hvis væggen er lavet af mursten, beton eller tilsvarende, bor da 8 stk 5mm huller i væggen. Placere klip- holderen ② for rigtig montering af skruerne ③.
c. Montere installationspladen ① på væggen med 8 type "A" skruer ③.

BEMÄRK

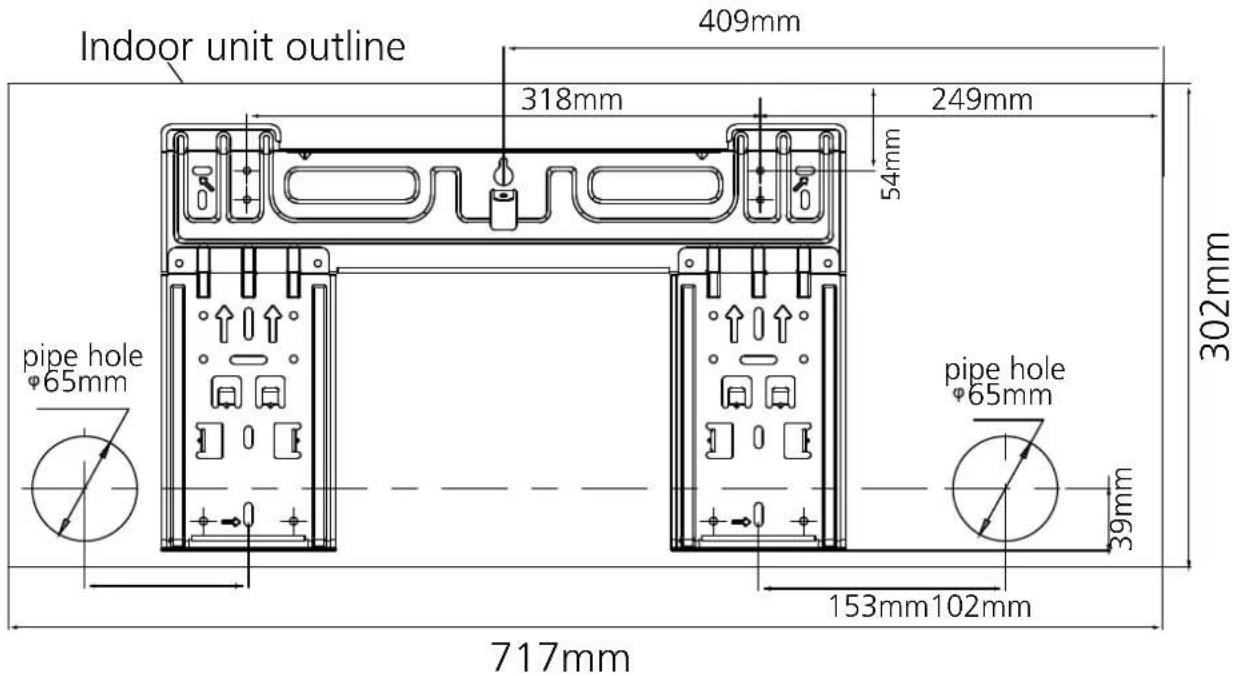

Monter installationspladen og bor huller i væggen i henhold til vægstrukturen og i henhold til monteringspunkterne på installationspladen. (Dimensioner er i "mm" med mindre andet er indikeret).

Fig. 8
Rigtigt orientering a installationspladen

S(C)5225(B)/S(C)4225

7.2 Boring af hul til rør, kondensvandslange og strømledninger.

a. Bestem hullernes position i henhold til diagrammet i billede 9. Bor 1 hul (≥ 85 mm SC42xx & SC52xx / ≥ 65 mm S42xx & S52xx(B) & SJA2519) som skåer let nedad udendørs og derved beskytter imod at vandet kommer ind (billede 10).
b. Anvend altid hulrør, når der arbejdes med metalbor, metalplade eller lignende.

Væg Indendors Udendors ?5° 5 - 7 mm per 100 mm

Fig. 10

8. K∅LER∅RSFORBINDELSEN

8.1 Til- og frakobling af kølemiddelsrør for SC42xx & SC52xx modeller

BEMÄRK

Tilslutning af kølemiddelsrør til et klimaanlæg skal udføres i henhold til de gældende lovbestemmelser på landsplan. Tilslutning af kølerør skal udføres af en kvalificeret tekniker.

BEMÆRK

Rørpakken, som er tilkoblet den indvendige enhed, er tung. Lad aldrig rørpakke hænge løst fra den indvendige enhed. Understøt hele rørpakken under montering af den indvendige enhed. På grund af rørpakkens vægt kan den indvendige enheds rør og rørene i rørpakken nemt blive bøjet eller knække. Hvis rørene i den indvendige enhed og rørpakken beskadiges på grund af forkert installation, frafalder garantien.

BEMÆRK

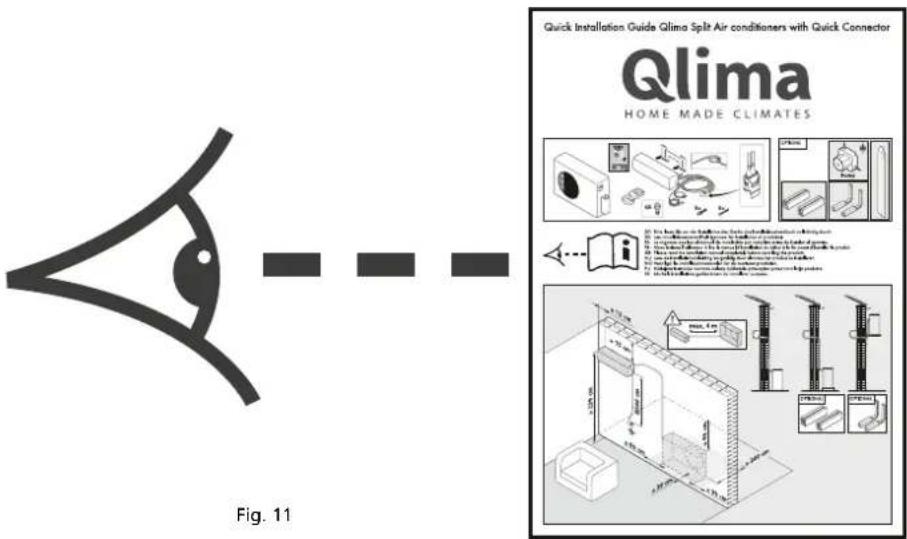

For sin sikkerhed, brug altid beskyttelsesbriller og handsker ved tilslutning af slangen. Rørene er som standard tilsluttet til den indvendige enhed på fabrikken. Læs "Quick installation guide" for forklaring om, hvordan rør og strømledninger tilsluttes til den udvendige enhed.

De sidste 20 cm af kølemiddelrøret, som sidder tæt på studsen, må ikke være bøjet. Bøjning kan medføre lækage, hvilket ikke er omfattet af garantien.

Fig. 12

BEMÆRK

Tilslutning af kølemiddelsrør til et klimaanlæg skal udføres i henhold til de gældende lovbestemmelser på landsplan. Tilslutning af kølerør skal udføres af en kvalificeret tekniker.

For at frakoble koblingerne:

Trin 1: Sluk udluftningsenheden og fjern el-ledningen fra vægudtaget.

Trin 2: Vent fem minutter til trykket i røret mellem den indvendige og den udvendige enhed er udlignet.

Trin 3: Træk hankoblingens håndtag op og fremad mod hankoblingen til den er i fuld bak.

Trin 4: Træk frigørelsesmuffen på hunkoblingen halvt mod hankoblingen.

Trin 5: For at beskytte og forsegle mod støv, skal beskyttelseshætten geninstalleres.

8.2 Tilslutning af kølemiddelsrør for S42xx & S52xx(B) & SJA2519 modeller

a. Forsyn enderne på rørene med såkaldte "flares" med drejeled eller lignende skrueforbindelse.
b. Indvendig enhed: Skru drejeledene fast med hånden på den indvendige enheds rør og spænd dem efterfølgende med en svensknøgle og en momentnøgle. Billede 13.
c. Udvendig enhed: Skru drejeledene fast med hånden på hanetilslutningerne på den udvendige enhed og spænd dem efterfølgende med en svensknøgle og en momentnøgle. Billede 13.

Slanger til indendørsenhed Flangemotrik Rør

d. Vælg det korrekte tilspændingsmoment (tabel 1) for at undgå, at rørene, samlestykkerne og møtrikkerne beskadiges.

Udvendig diameter	Tilspændings-moment (N.cm)	Ekstra tilspændingsmo-ment (N.cm)
∅ 6.35	1500(153kgf.cm)	1600(163kgf.cm)
∅ 9.53	2500(255kgf.cm)	2600(265kgf.cm)
∅ 12.7	3500(357kgf.cm).	3600(367kgf.cm)
∅ 16.0	4500(459kgf.cm).	4700(479kgf.cm)

e. Isoler tilslutningspunkterne på den indvendige enhed med isoleringsmateriale for at undgå kondensvand.
f. Omvikl rør, afløbsslange og tilslutningskabel, som findes bag den indvendige enhed, med tape til et solidt bundt. Det letter monteringen af den indvendige enhed til monteringspladen.

Indendørsenhed Tilslutningskabel Draøslange Opsamling Rørrum Forbindelsesslange Emballagebänd

Fig. 14

BEMÆRK

Kobberledninger skal isoleres uafhængigt af hinanden.

BEMÄRK

Udvis altid største forsigtighed, når rørene bøjes. Sørg for, at rørene altid bøjes og ikke bules. I tilfælde af bulede rør: udskift hele røret eller den knækkede del, idet lækage af kølemiddel ellers kan opstår, som kan skade klimaanlægget.

9. TILSLUTNING AF KONDENSVANDAFL∅B FOR S42XX & S52XX(B) & SJA2519, SC42XX & SC52XX MODELLER

9.1 Tilslutning af den indvendige enheds kondensvandafløb

Tilslut den medleverede kondensvandslange til tilslutningen på den indvendige enhed ved at skubbe kondensvandslangen på dysen på slangen på den indvendige enhed. Sørg for, at kondensvandslangen altid har et tilstrækkeligt fald og at slangens enden ikke hænger ned i vandet. Se billede 15.

Led altid kondensvandslangen under kølemiddelsrørene. Det forhindrer, at kondensopsamlingsbeholderen løber over.

ADVARSEL

• Vær sikker på, at drænslangen er placeret på den nederste side. Placering på den øverste side kan forårsage at drænet flyder over ind i enheden.
• Lad drænslangen glide nedad, så kondensvandet nemt løber ud.

DK

Blokere ikke vandet med en stigning.

Placere ikke enden af drænslangen i vand.
Fig. 15

9.2 Tilslutning af den udvendige enheds kondensvandafløb

Monter pakningsskiven på afløbsrøret, og indsæt da drænsamlingen i det nederste hul på udendørsenheden, rotere 90 grader for at samle dem ordentligt. Forbind drænsamlingen med en forlængerdrænslange (ikke inkluder deret). På denne måde kan kondensvand, som skabes under opvarmningen af ventilatoren, blive drænet væk (billede 16).

Pakning Drænsamling Bsefordybningshul for udendørsen- heden Pakning Drænrør

Fig. 16

• Tilslut klimaanlægget til en separat gruppe. Sørg for, at denne gruppe er sikret med korrekt sikring. Se nedenstående tabel.
• Leveret forsyningsspænding skal være inden for et interval på 95% \~ 105% af nominel spænding, hvilket er angivet på mærkepladen.
• En beskyttelse mod insekter og en hovedkontakt skal installeres i strømkredsen.
• Sikre at udlufteren står godt fast.
• Forbind ledningerne i henhold til det vedlagte el-diagram. Se afsnit 11.
• Alle ledninger skal leve op til de nationale el-standarder og må kun installeres af elektrikere.

Model El-spænding	Input nuværende (Kontakt/Sikring)	Strømkabelstørrelse
≤ 3,5 kW 230V~50Hz 16A 2,5 mm		^2
> 3,5 kW 230V~50Hz 16A slow 2,5 mm		^2

BEMÆRK!

El-spændingen skal være konstant i henhold til spændingen på udlufteren.

11. TILSLUTNING AF STR∅MLEDNINGER

11.1 Tilslutning af strømledninger for SC42xx & SC52xx modeller

a. Et 4,5 m kabel til elektrisk forbindelse af indendørs- og udendørsenheden leveres sammen med pakken og sidder i kølerørets muffe (indendørsenheden).

b. Elkablet leveres med en elektrisk lynkobling.

c. Udendørsenheden er også udstyret med elektrisk lynkobling.

d. Fjern kontroldækslet fra udendørsenheden ved at løsne skruen.

e. Klik konnektoren på den indvendige enhed i konnektoren på den udvendige enhed og fastgør ledningen til klemrækken med den dertil monterede ledningsklemme.

f. Jordledningen skal fastgøres direkte til metalpladen, som klemkassen er monteret på. Stedet er angivet med et symbol

Dækslet Fig. 17

g. Tilslut først strømledningen, när hele klimaanlæginstallationen er fuldført.

BEMÆRK!

Sæt stikket i stikkontakten for modeller med en kapacitet mindre end 4,5 kW.

Tilslut strømledningen direkte til spændingskilden for modeller med en kapacitet større end 4,5 kW. Der må ikke anvendes et stik med stikkontakt. Polerne på stik og stikkontakt kan beskadiges og tilmed forårsage brand pga. den høje spænding.

Udendørsenhed Kontroldæksel Skrue Fig. 18 Udendørsenhed Kontaktforbinder 'click' Til indendørsenhed eller Sikker kablet med holderen

11.2 Tilslutning af strømledninger for S42xx & S52xx(B) & SJA2519 modeller

a. Tilslut først den indvendige enheds ledning.

b. Indendørs-/udendørsforbindelseskablet skal være af typen H07RN-F, 2.5mm 2

c. For at kunne montere ledningen til den indvendige enheds klemrække: Fjern frontpanelet og dækpladen fra klemkassen, som er anbragt til højre på den indvendige enhed. Billede 19.

Frontpanelet Dækpladen

Fig. 19

d. Ledningen kan ledes til klemkassen via bagsiden af den indvendige enhed.

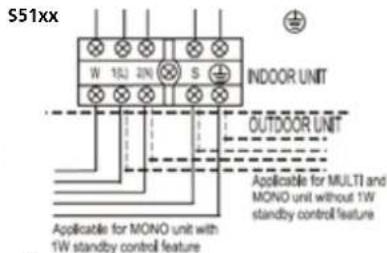

e. Fastgør ledningerne til klemkassen på det korrekte sted se billedet 20.

SC-JA 2519 - SC-JA 4818 L N S S51xx RED BLACK(BLUE) W 1 L 2 N S L N Y/G L N TO INDOOR UNIT POWER SUPPLY Fig. 20 til indendørsenheden

f. Tilslut efterfølgende den udvendige enheds ledning.Fjern dækpladen fra den udvendige enheds klemkasse.
g. Tilslut forbindelseskablet til klemkassen. Se billedet 21. Tilslut ledningerne således, at positionen på ledningerne stemmer overens med tilslutningen af ledninger til den indvendige enhed (bogstaverne L N S, jordledningen og for modellerne med en kapacitet på >6,0 kW tallene 1 + 2).
h. Jordledningen skal fastgøres direkte til metalpladen, som klemkassen er monteret på. Stedet er angivet med et symbol ⚠.
i. På modeller med en kapacitet på op til 6,0 kW er strømforsyningskablet allerede monteret til den indvendige enhed. På modeller med en kapacitet på > 6,0 kW skal strømforsyningskablet sluttes til den udvendige enhed (strømforsyningskablet medfølger ikke).
j. Tilslut først strømledningen, när hele klimaanlæginstallationen er fuldført.

BEMÄRK!

Sæt stikket i stikkontakten for modeller med en kapacitet mindre end 4,5 kW.

Tilslut strømledningen direkte til spændingskilden for modeller med en kapacitet større end 4,5 kW. Der må ikke anvendes et stik med stikkontakt. Polerne på stik og stikkontakt kan beskadiges og tilmed forårsage brand pga. den høje spænding.

SC-JA 2519 - SC-JA 4818 L N S

til udendørsenheden

Luft og fugt, der forbliver i kølesystemet eksempelvis efter installationen, kan forårsage uønskede virkninger eller skader som angivet nedenfor:

• Trykket i systemet stiger.
- Driftsstrømmen stiger.
- Køle- eller varmeeffektiviteten falder.
- Fugt i kølekredsløbet kan fryse til og blokere kapillarrørene.
• Vand kan medføre korrosion af delene i kølesystemet.
- Kompressoren kan beskadiges.

Derfor skal den indvendige enhed og rørsystemet mellem den ind- og udvendige enhed altid være under vakuum for at holde fugt og luft ude af systemet.

BEMÄRK!

Vakuumering af kølemiddelsrør og den indvendige enhed af et klimaanlæg skal udføres i henhold til de gældende lovbestemmelser på landsplan. Vakuumering af kølemiddelsrør og den indvendige enhed skal udføres af en kvalificeret klimaanlægstekniker.

13. KONTROL AF K∅LEMIDDELSYSTEMETS LÆKAGETÆTHED FOR S42XX & S52XX(B) & SJA2519 OG SC42XX & SC52XX MODELLER

BEMÄRK!

Lækagetæthedskontrol af kølemiddelsrør og den indvendige enhed af et klimaanlæg skal udføres i henhold til de gældende lovbestemmelser på landsplan. Lækagetæthedskontrollen af kølerør og den indvendige del skal udføres af en kvalificeret tekniker.

Sådan kontrolleres et klimaanlæg for lækagetæthed

• Sæbevandsmetoden: Påfør sæbevand eller et væskeneutralt rengøringsmiddel på indendørsenhedens tilslutningsted eller udendørsenhedens tilslutningssteder med en blød børste for at tjekke for lækager ved rørenes sam- menkoblingspunkter. Hvis der kommer bobler ud, er rørene utætte.
• Formålskonstrueret lækagedetektor: Brug lækagedetektoren til at tjekke for lækager.

14. GENFYLDNING AF K∅LEMIDDEL VED R∅RLÆNGDE FRA 5 METER

BEMÆRK!

Genfyldning af kølemiddel til et klimaanlæg skal udføres i henhold til de gældende lovbestemmelser på landsplan. Genfyldning af kølemiddel skal udføres af en kvalificeret tekniker.

Klimaanlægget er fra fabrikken forsynet med kølemiddel, som er egnet til en rørlængde på maks. 5 meter. Hvis længden på kølemiddelsrøret er mere end 5 meter, skal klimaanlægget forsynes med ekstra kølemiddel.

Oversigt over mængde af ekstra kølemiddel

Model	Ved rørlængde på mere end 5 meter. Ekstra kølemiddel per meter i gram
2.5 – 2.6 kW 20
3.1 – 3.6 kW 20
4.8 – 5.4 kW 20

Tabel 2

Brug kun kølemiddel af samme type som angivet på typepladen.

15. PR∅VEDRIFT EFTER INSTALLATION FOR S42XX & S52XX(B) & SJA2519, SC42XX & SC52XX MODELLER.

Udfør testkørsel efter færdiggørelse af check af el-sikkerhed.Testkørselstiden skal vare mere end 30 minutter.

Check at alle funktioner virker under testkørsel. Især om drænet fra indendørsenheden er let eller ikke.

TÄRKEÄ HUOMAUTUS:

- Hvis enheten installeres på et sted som ikke er sterk nok, kan enheten falle ned og forårsake skader.

a. Fest en kragemutter til rørendene med skrunøkkel eller lignende.
