BRUGSANVISNING HWFE24B2NA Elgin

MANUAL DE OPERAÇÃO

Condicionadores de Ar Split High Wall Gás Ecológico R-410A

LEIA O CERTIFICADO DE GARANTIA ANTES DA INSTALAÇÃO ELGIN

CARO USUÁRIO, PARABÉNS PELA SUA ESCOLHA

Você adquiriu um produto projetado para o seu conforto, com a qualidade e garantia Elgin.

A partir de agora, você contará com todo o respaldo, confiança e credibilidade de uma empresa brasileira que está, há mais de 60 anos, atuando em diversos segmentos do mercado.

ANTES DE UTILIZAR O PRODUTO

Este Manual de Instruções contém muitas informações úteis sobre o seu condicionador de ar Elgin. Recomendamos que você dedique um tempo à leitura de todas estas informações pois elas o ajudarão a tirar o máximo proveito das características técnicas do produto.

Leia com atenção todas as instruções deste manual.

ÍNDICE

1. INSTALAÇÃO / MANUTENÇÃO PREVENTIVA....3
2. PRECAUÇÕES DE SEGURANÇA....4
3. INFORMAÇÕES SOBRE IMPACTO AMBIENTAL....5
4. VISTA DAS UNIDADES / NOMES DAS PARTES E SUAS FUNÇÕES....6
5. COMO ABRIR / FECHAR A GRADE DA UNIDADE INTERNA....7
6. PAINEL INDICATIVO DA UNIDADE INTERNA....7
7. DESCRIÇÃO DO CONTROLE REMOTO....8
8. MODO AUTOMÁTICO....10
9. MODO REFRIGERAÇÃO....10
10. MODO DESUMIDIFICAÇÃO....10
11. MODO VENTILAÇÃO....10
12. MODO AQUECIMENTO (SOMENTE MODELOS QUENTE/FRIO)....11
13. FUNÇÃO TURBO....11
14. FUNÇÃO CONFORTO....11
15. FUNÇÃO VISOR....11
16. AJUSTE DA DIREÇÃO DO FLUXO DE AR....12
17. FUNÇÃO DORMIR....12
18. FUNÇÃO ANTI-MOFO....13
19. FUNÇÃO LIMPEZA....13
20. FUNÇÃO IONAIR....13
21. FUNÇÃO LIGAMENTO/DESLIGAMENTO TEMPORIZADO....14
22. RELIGAMENTO AUTOMÁTICO (AUTO-RESTART)....14
23. EVENTUAIS PROBLEMAS E PONTOS DE VERIFICAÇÃO....15
24. MANUTENÇÃO E LIMPEZA....17
25. DICAS DE OPERAÇÃO....19
26. CUIDADOS NO MANUSEIO....21
27. CERTIFICADO DE GARANTIA....23

1. INSTALAÇÃO / MANUTENÇÃO PREVENTIVA

LEIA COM ATENÇÃO

- Este equipamento requer uma instalação especializada em virtude das suas características peculiares e da necessidade de se acoplarem ao sistema de tubulações de cobre, fiação elétrica, etc. Estes complementos não acompanham o equipamento e suas especificações variam de acordo com o perfil da instalação.

- Para que a instalação seja executada corretamente e com segurança, recomendamos os serviços de uma empresa qualificada/credenciada pela Elgin. Para consultar o Posto de Assistência Técnica Autorizada mais próximo, acesse o site www.elgin.com.br ou pelo telefone SAC 0800 70 35446 - grande São Paulo 3383-5555. A instalação elétrica deverá estar de acordo com as normas ABNT ou as normas vigentes no país.

- Tanto a execução de serviços e reparos por empresas ou pessoas não credenciadas/qualificadas, como a reposição de peças não originais, poderão trazer danos ao equipamento causando alteração na garantia do produto.

- A Elgin, na constante busca de melhoria, reserva-se o direito de, a qualquer momento, introduzir modificações em seus produtos para melhor atender as necessidades e expectativas de seus clientes. É possível, portanto, a ocorrência de diferenças entre as configurações deste manual e os produtos apresentados.

MANUTENÇÃO PREVENTIVA

- Para manter o bom funcionamento e preservar as condições do aparelho aumentando sua vida útil, pelo menos uma vez por ano o equipamento deverá ser submetido a uma limpeza interna, face ao acúmulo de pó e resíduos que se alojam nos componentes. Estas condições prejudicam a eficiência do produto podendo causar danos ao sistema.

- Recomendamos que a limpeza interna / manutenção preventiva seja realizada pela Rede Autorizada Elgin, lembrando que este item não está coberto pela garantia conforme especificado no próprio Certificado de Garantia contido neste manual.

2. PRECAUÇÕES DE SEGURANÇA

Antes de ligar seu aparelho, leia com atenção estas precauções.

Elas estão classificadas em Perigo e Cuidado.

Aquelas classificadas com o título Perigo, alertam que um manejo inadequado pode ocasionar consequências graves.

As precauções classificadas com Cuidado, dependendo das circunstâncias, também podem gerar consequências sérias.

Portanto, para resguardar sua segurança, observe atentamente estas importantes precauções.

Os símbolos ao lado aparecem nos textos a seguir. Observe atentamente seu significado.

Depois de ler este manual, consulte-o sempre que surgir alguma dúvida.

Proibido

Observe fielmente as instruções

Providencie um aterramento eficaz

Desligue o disjuntor

CUIDADO!!

- Não instale o equipamento próximo a condutores de gás. Se o gás entrar em contato com o equipamento, poderá provocar incêndio.

- É necessária a instalação de disjuntores adequados para proteção do equipamento, da instalação elétrica e do usuário.

- O equipamento tem que ser aterrado adequadamente. O fio-terra nunca deve estar conectado a condutores de gás, eletricidade, água ou de telefone. Se o aterramento não for realizado adequadamente, poderão ocorrer choques elétricos.

- Certifique-se de instalar o tubo de drenagem com as inclinações necessárias para a vazão da água.

CUIDADOS NA OPERAÇÃO

PERIGO!!

- Não utilize extensões nem "benjamins" onde estejam conectados outros equipamentos elétricos evitando assim choques, superaquecimento dos fios ou incêndio.

- Este aparelho não se destina a utilização por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de experiência e conhecimento, a menos que se tenham recebido instruções referentes à utilização do aparelho ou estejam sob a supervisão de uma pessoa responsável pela sua segurança.

- Se o cabo de alimentação estiver danificado, ele deve ser substituído por um dos Postos Autorizados Elgin, a fim de evitar riscos.

- Recomenda-se que as crianças sejam vigiadas para assegurar que elas não estejam brincando com o aparelho.

• Não utilize aerossóis (inseticidas, tintas, etc) perto do equipamento e muito menos sobre ele, pois poderá provocar fogo.
• Os aparatos de combustão (fogões, etc) não devem ser colocados na direção do fluxo de ar do condicionador de ar.
• Não instale o equipamento em locais onde o fluxo de ar alcance diretamente plantas ou animais, pois poderá causar-lhes danos.

- Ao limpar o equipamento, desligue o disjuntor. A limpeza não deve ser feita quan-

do o ventilador interno estiver em movimento.

• Se o condicionador de ar estiver em operação juntamente com um aparato de combustão, o ar do ambiente deverá ser renovado frequentemente.
• A ventilação insuficiente poderá provocar acidentes por falta de oxigênio.
• Se o equipamento tiver que permanecer inativo por longos períodos, desligue o disjuntor para maior segurança.

- Ao limpar o equipamento, desligue o disjuntor. A limpeza não deve ser feita quan-

CUIDADOS NO REPARO DO APARELHO

PERIGO!!

• Para reparos no sistema, solicite sempre os serviços da Rede Aurorizada Elgin.
• Se o aparelho precisar ser retirado de um local para ser instalado em outro, recorra sempre à Rede Autorizada Elgin. Uma instalação mal feita poderá ocasionar infiltração de água, choques elétricos ou incêndio.

- Em condições anormais (cheiro de queimado, por exemplo) desligue o disjuntor e consulte um Posto Autorizado Elgin. Usar o equipamento nestas condições poderá provocar acidentes.

3. INFORMAÇÕES SOBRE IMPACTO AMBIENTAL

3.1 - EMBALAGEM

• A embalagem deste produto é composta de materiais recicláveis, tais como papelão, E.P.S. (Poliestireno expandido) e sacos plásticos.
• Ao descartá-los encaminhe para a coleta seletiva a fim de que sejam reaproveitados.

3.2 - PRODUTO

• Este produto é composto por materiais recicláveis e/ou reutilizáveis.
• O descarte inapropriado destes materiais causarão danos ao meio ambiente; portanto é imprescindível ao descartó-lo que procure empresas especializadas em desmontá-lo de acordo com a legislação vigente.

4. VISTA DAS UNIDADES / NOMES DAS PARTES E SUAS FUNÇÕES

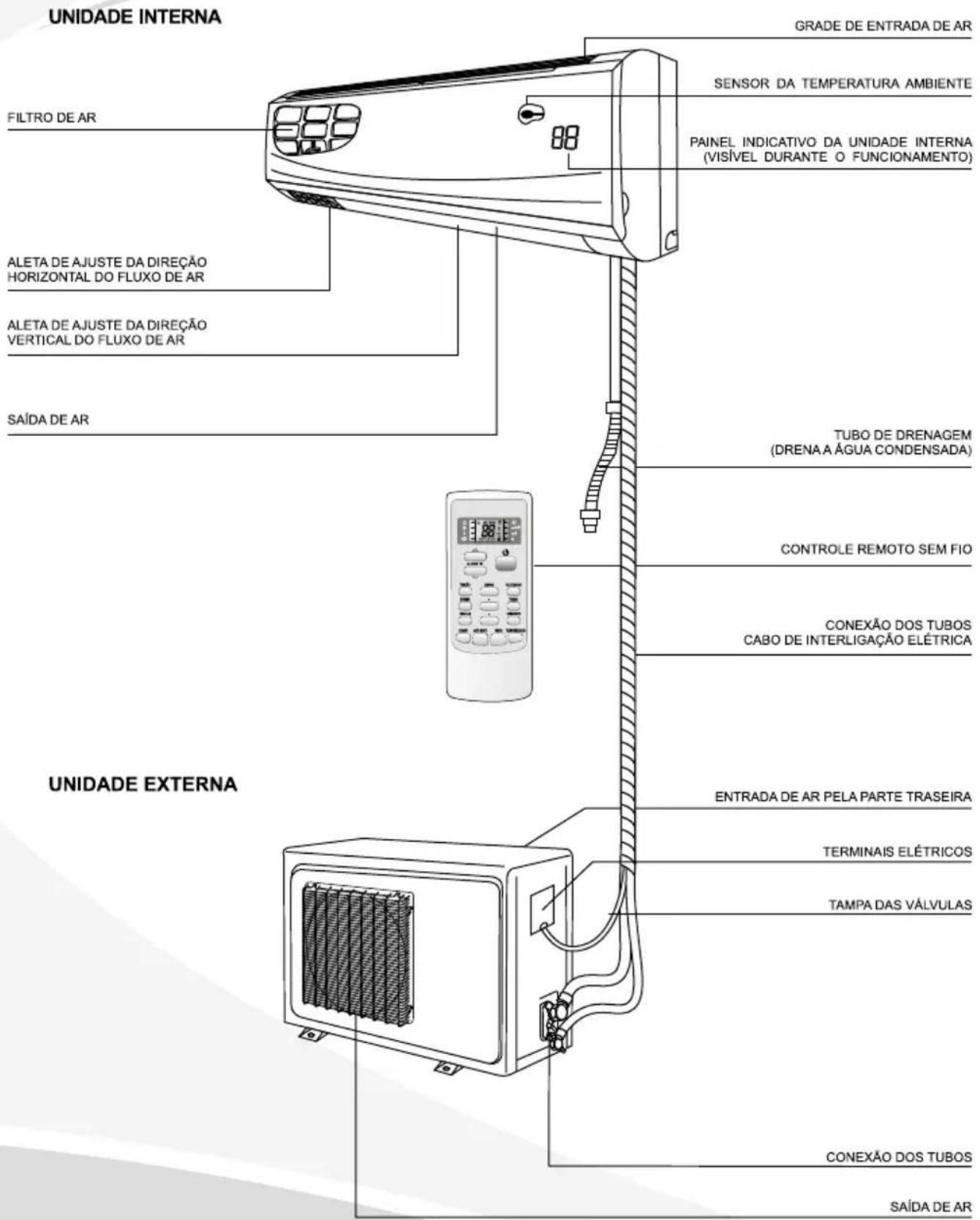

UNIDADE INTERNA FILTRO DE AR ALETA DE AJUSTE DA DIREÇÃO HORIZONTAL DO FLUXO DE AR ALETA DE AJUSTE DA DIREÇÃO VERTICAL DO FLUXO DE AR SAÍDA DE AR GRADE DE ENTRADA DE AR SENSOR DA TEMPERATURA AMBIENTE PAINEL INDICATIVO DA UNIDADE INTERNA (VISÍVEL DURANTE O FUNCIONAMENTO) TUBO DE DRENAGEM (DRENA A ÁGUA CONDENSADA) CONTROLE REMOTO SEM FIO CONEXÃO DOS TUBOS CABO DE INTERLIGAÇÃO ELÉTRICA ENTRADA DE AR PELA PARTE TRASEIRA TERMINAIS ELÉTRICOS TAMPA DAS VÁLVULAS CONEXÃO DOS TUBOS SAÍDA DE AR

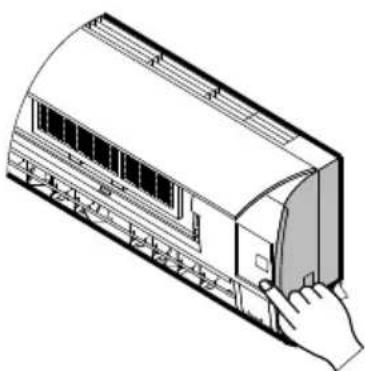

5. COMO ABRIR / FECHAR A GRADE DA UNIDADE INTERNA

COMO ABRIR

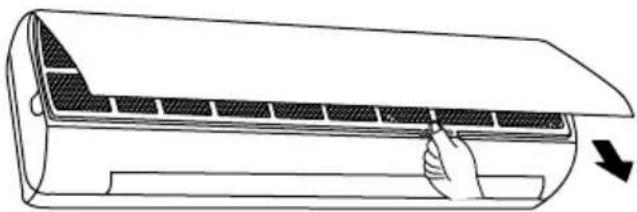

- Puxe a tampa frontal a partir dos rebaixos nos cantos laterais inferiores até destravá-la. Em seguida, levante-a com cuidado para abrir.

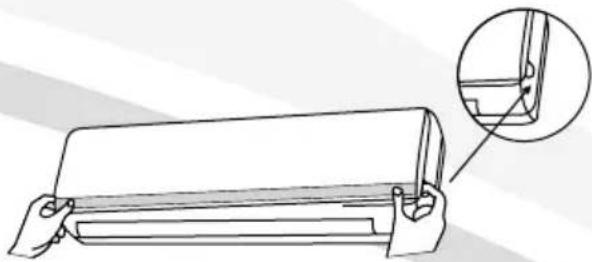

COMO FECHAR

- Desça a tampa frontal e pressione-a nas laterais inferiores e depois, no meio.

Line drawing of a mechanical component being held, with an inset showing a detail (no text or symbols)

6. PAINEL INDICATIVO DA UNIDADE INTERNA

PAINEL INDICATIVO

80 80

Line drawing of a car air conditioner unit with a hand adjusting the panel (no text or symbols)

BOTÃO DE ACIONAMENTO MANUAL

O botão de acionamento manual pode ser utilizado como uma medida de emergência para ligar ou desligar a unidade quando o controle remoto não estiver disponível.

Você pode selecionar está função pressionando o botão de acionamento manual. Quando acionado pelo botão de acionamento manual, o condicionador de ar operará no modo refrigeração.

*Imagem meramente ilustrativa, a posição do botão de acionamento manual pode variar de local de acordo com o modelo do produto.

7. DESCRIÇÃO DO CONTROLE REMOTO

(EXCETO MODELOS HEFC30B2IA E HEQC30B2IA)

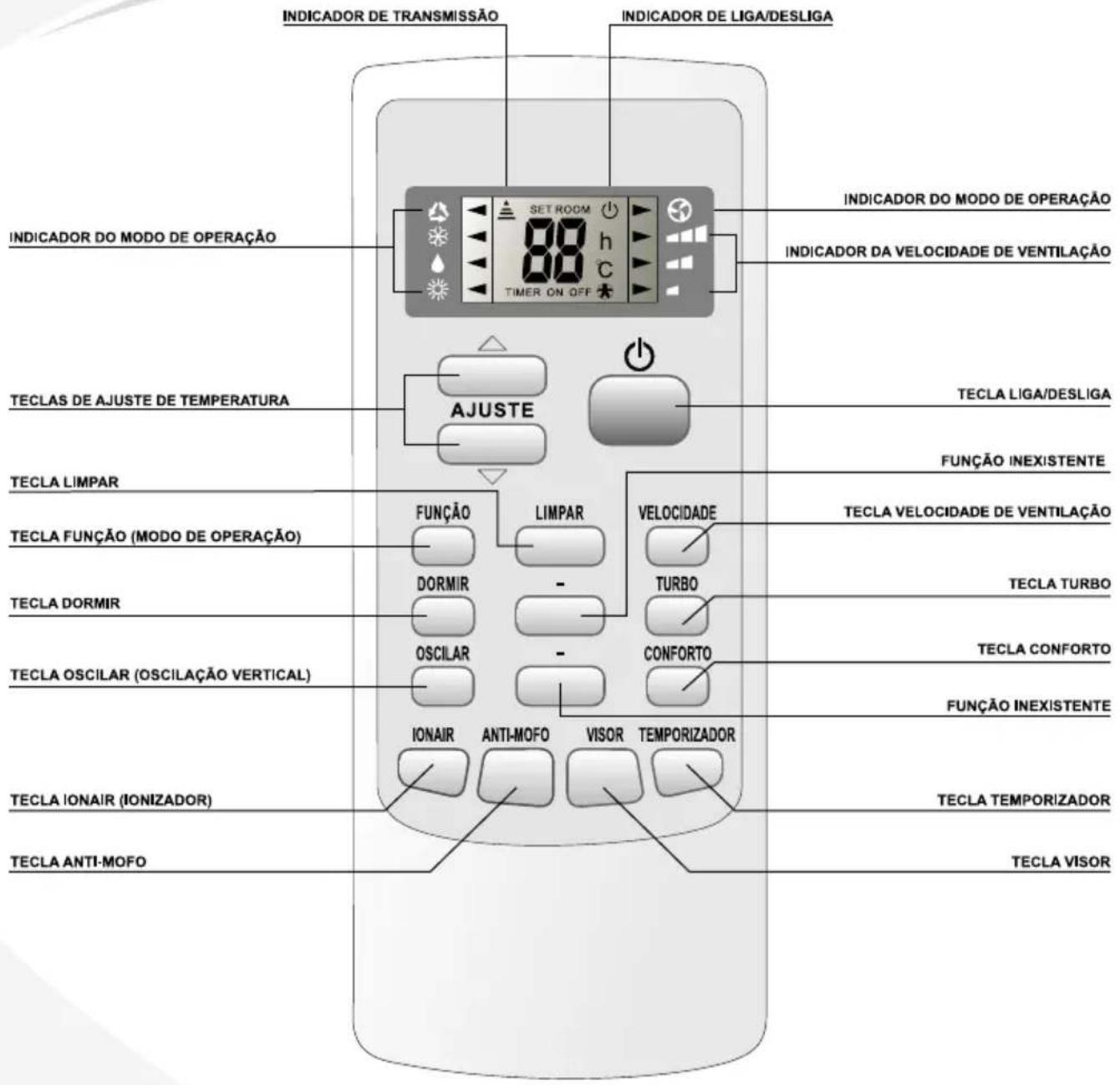

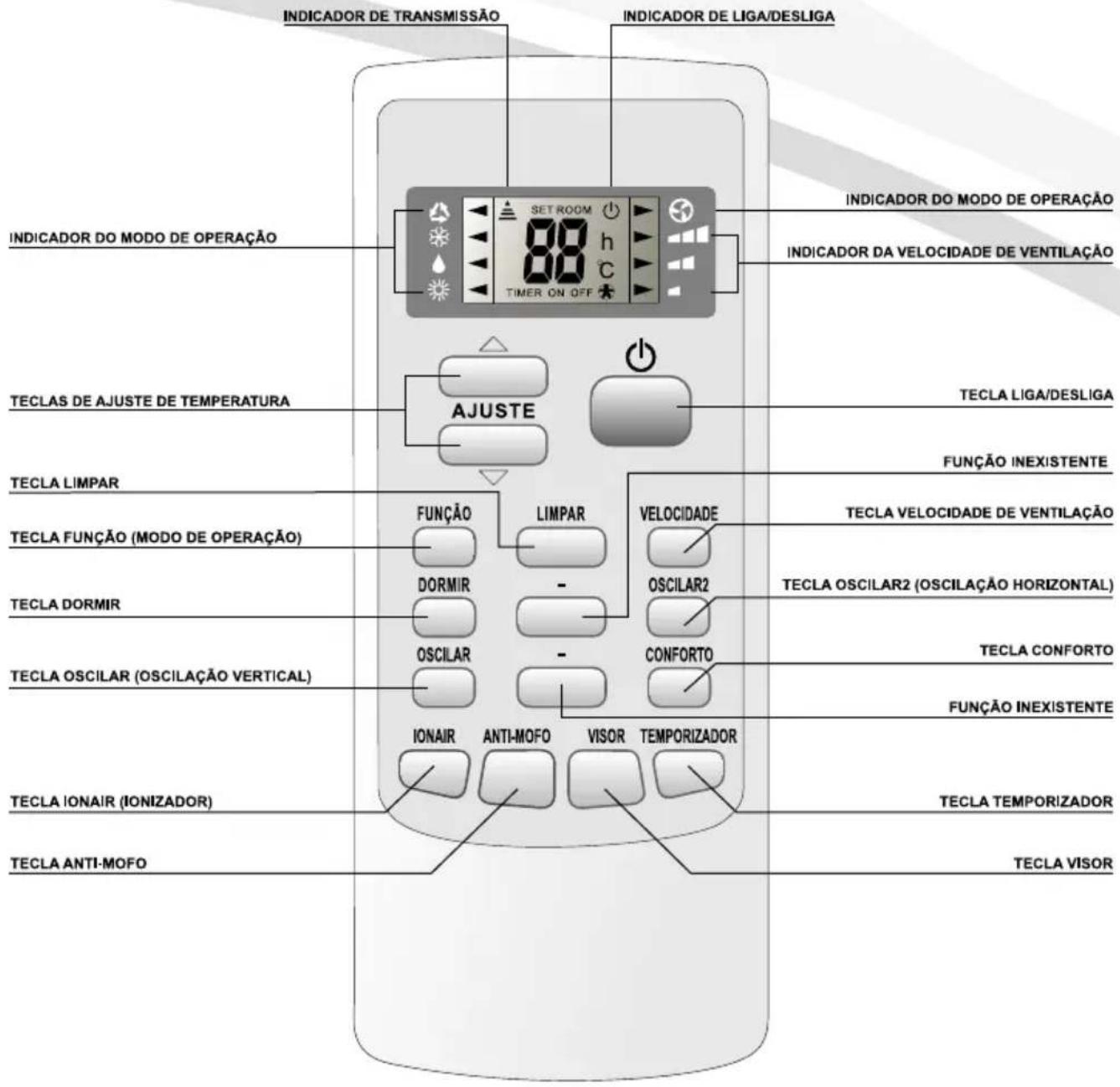

INDICADOR DE TRANSMISSÃO INDICADOR DE LIGA/DESLIGA INDICADOR DO MODO DE OPERAÇÃO INDICADOR DO MODE DE OPERAÇÃO INDICADOR DA VELOCIDADE DE VENTILAÇÃO TECLAS DE AJUSTE DE TEMPERATURA AJUSTE TECLA LIGA/DESLIGA FUNÇÃO INEXISTENTE TECLA LIMPAR TECLA FUNÇÃO (MODE DE OPERAÇÃO) FUNÇÃO TECLA FUNÇÃO (MODE DE OPERAÇÃO) TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DORMIR TECLA DFORMAR (OSCILAÇÃO VERTICAL) TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DFORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECLA DORMAR TECA DIFFERREZENZA INDICADOR DE TRANSMISSÃO INDICADOR DE LIGA/DESLIGA INDICADOR DO MODE DE OPERAÇÃO INDICADOR DO MODE DE OPERAÇÃO INDICADOR DA VELOCIDADE DE VENTILAÇÃO INDICADOR DA MODE DE OPERAÇÃO INDICADOR DA VELOCIDADE DE VENTILAÇÃO INDICADOR DA MODE DE OPERAÇÃO INDICADOR DA VELOCIDADE DE VENTILAÇÃO INDICADOR DA MODE DE OPERAÇÃO INDICADOR DA VELOCIDADE DE VENTILAÇÃO INDICADOR DA MODE DE OPERAÇÃO INDICADOR DA VELOCIDADE DE VENTILAÇÃO

PARA TER ACESSO AS PILHAS, RETIRE A TAMPA TRASEIRA

PROCEDIMENTO DE TRANSMISSÃO

Ao pressionar uma tecla estando o controle remoto apontado para a unidade, é gerado um comando que, ao ser recebido pela unidade, emite um sinal sonoro confirmando a recepção.

DESCRIÇÃO DO CONTROLE REMOTO

(SOMENTES MODELOS HEFC30B2IA E HEQC30B2IA)

INDICADOR DE TRANSMISSÃO INDICADOR DE LIGA/DESLIGA INDICADOR DO MODO DE OPERAÇÃO INDICADOR DO MODO DE OPERAÇÃO INDICADOR DA VELOCIDADE DE VENTILAÇÃO TECLAS DE AJUSTE DE TEMPERATURA TECLA LIGA/DESLIGA FUNÇÃO INEXISTENTE AJUSTE FUNÇÃO TECLA LIMPAR TECLA FUNÇÃO (MODO DE OPERAÇÃO) TECLA FUNÇÃO (MODO DE OPERAÇÃO) TECLA DORMIR TECLA DORMIR TECLA OSCILAR (OSCILAÇÃO VERTICAL) TECLA OSCILAR (OSCILAÇÃO VERTICAL) TECLA CONFORTO TECLA CONFORTO TECLA ANTI-MOFO TECLA ANTI-MOFO VELOCIDADE LOSCILAR2 CONFORTO VIVSOR TEMPORIZADOR ANTI-MOFO IONAIR INTI-MOFO ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR ONAIR

PARA TER ACESSO AS PILHAS, RETIRE A TAMPA TRASEIRA

PROCEDIMENTO DE TRANSMISSÃO

Ao pressionar uma tecla estando o controle remoto apontado para a unidade, é gerado um comando que, ao ser recebido pela unidade, emite um sinal sonoro confirmando a recepção.

8. MODO AUTOMÁTICO

Este modo de operação deve ser acionado quando desejar-se que a temperatura do ar seja ajustada automaticamente.

Com o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Pressione a tecla FUNÇÃO e selecione o modo de operação (AUTOMÁTICO).
2. Pressione a tecla VELOCIDADE para selecionar a velocidade desejada do ventilador: ■ (Baixa), ■ (Média), ■ (Alta) e Automático (Sem indicação no display).

9. MODO REFRIGERAÇÃO

Este modo de operação deve ser acionado quando desejar-se resfriar o ambiente.

Com o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Pressione a tecla FUNÇÃO e selecione o modo de operação ✿ (REFRIGERAÇÃO).
2. Pressione as teclas ou para selecionar a temperatura desejada.
3. Pressione a tecla VELOCIDADE para selecionar a velocidade desejada do ventilador: ■ (Baixa), ■ (Média), ■ (Alta) e Automático (Sem indicação no display).

10. MODO DESUMIDIFICAÇÃO

Este modo de operação deve ser acionado quando desejar-se remover a umidade presente no ar do ambiente.

Com o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Pressione a tecla FUNÇÃO e selecione o modo de operação ♠ (DESUMIDIFICAÇÃO)
2. No modo desumidificação a velocidade de ventilação é ajustada automaticamente.

11. MODO VENTILAÇÃO

Este modo de operação deve ser acionado quando desejar-se ventilar o ambiente.

Com o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Pressione a tecla FUNÇÃO e selecione o modo de operação (VENTILAÇÃO).
2. Pressione a tecla VELOCIDADE para selecionar a velocidade desejada do ventilador:
3. ■ (Baixa), ■ (Média), ■ (Alta)

12. MODO AQUECIMENTO (SOMENTE MODELOS QUENTE/FRIO)

Este modo de operação deve ser acionado quando desejar-se aquecer o ambiente.

Com o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Pressione a tecla FUNÇÃO e selecione o modo de operação (AQUECIMENTO).
2. Pressione as teclas ou para selecionar a temperatura desejada.
3. A velocidade de ventilação é ajustada automaticamente.

13. MODO TURBO

(EXCETO MODELOS HEFC30B2IA E HEQC30B2IA)

RÁPIDAREFRIGERAÇÃO

- Esta função deve ser acionada quando desejar-se resfriar o ambiente rapidamente.

Com o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Pressione a tecla FUNÇÃO e selecione o modo de operação (REFRIGERAÇÃO).
2. Pressione a tecla TURBO e o indicador ▶■■ (Alta ventilação) acenderá no visor do controle remoto até que seja cancelada está função.
3. Para cancelar está função pressione novamente a tecla TURBO.

14. FUNÇÃO CONFORTO

O controle remoto possui um sensor de temperatura como na unidade interna que controla o seu funcionamento (quando habilitado), que ao atingir a temperatura ajustada desabilita o compressor para economia de energia.

Com o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Para habilitar esta função, pressione a tecla CONFORTO e o indicador irá se acender no controle remoto.
2. Para cancelar está função, pressione a tecla CONFORTO e o indicador irá se apagar no visor do controle remoto.

ATENÇÃO

- Está função não é válida quando utilizada com o modo de operação (Ventilação).

15. FUNÇÃO VISOR

Está função deve ser utilizada caso deseje apagar as luzes do painel de indicação da unidade interna.

Com o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Pressione a tecla VISOR e as luzes do painel de indicação da unidade interna irão se apagar, e o aparelho continuará com seu funcionamento normal.
2. Para acender as luzes do painel de indicação da unidade interna, pressione novamente a tecla VISOR.

16. AJUSTE DA DIREÇÃO DO FLUXO DE AR

DIREÇÃO DO FLUXO DE AR AUTOMÁTICO

A direção do fluxo de ar pode ser ajustada no modo de oscilação automática utilizando-se a tecla OSCILAR (Oscilação vertical) ou OSCILAR2* (Oscilação horizontal). Neste modo, a posição da aleta de direção do fluxo de ar variará entre o maior e o menor ângulo possíveis, de maneira contínua.

Para posicionar a aleta de direção do fluxo de ar em uma posição fixa, deve-se pressionar a tecla OSCILAR (Oscilação vertical) ou OSCILAR2* (Oscilação horizontal) durante a oscilação automática. A aleta será então fixada na posição em que se encontrar no momento em que a tecla OSCILAR (Oscilação vertical) ou OSCILAR2* (Oscilação horizontal) for pressionada.

NOTAS:

1. Jamais ajuste as aletas de direcionamento vertical fluxo do ar manualmente, pois isto pode danificar o equipamento. Sempre utilize o controle remoto para fazê-lo.

2. *OSCILAR2 (Oscilação horizontal), disponível somente nos modelos HEFC30B2IAE HEQC30B2IA.

DIREÇÃO HORIZONTAL DO FLUXO DE AR MANUAL (EXCETO MODELOS HEFC30B2IA E HEQC30B2IA)

- Faça o ajuste deslocando manualmente as aletas de direção horizontal do fluxo de ar.

ATENÇÃO

- Ao realizar este ajuste manual, tenha cuidado para não tocar os dedos no ventilador da unidade interna.

Line drawing of a hand pressing down on a wall-mounted air conditioner (no text or symbols)

17. FUNÇÃO DORMIR

Recomenda-se o uso desta função durante a noite, ao dormir. Acionando se a função DORMIR, a temperatura ajustada é levemente alterada com o passar das horas para compensar a alteração de temperatura normal que ocorre durante a madrugada.

Com o controle e o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Pressione a tecla FUNÇÃO e selecione o modo de operação desejado:
   ✿ (REFRIGERAÇÃO), ⚙ (DESUMIDIFICAÇÃO) ou ✿ (AQUECIMENTO).

2. Pressione a tecla DORMIR e um aviso sonoro será ouvido.

3. Para cancelar esta função, pressione a tecla DORMIR novamente.

18. FUNÇÃO ANTI-MOFO

Esta função seca o interior da unidade interna e evita o aparecimento de mofo e dispensa o mau odor devido à condensação de água. Após desligar o condicionador de ar, ele irá entrar em modo ventilação por 3 minutos e depois irá se desligar. Está função permanecerá ativada até que se cancele a função.

Com o condicionador de ar e o controle remoto desligados, aponte o controle remoto para a unidade interna:

1. Pressione a tecla ANTI-MOFO e você irá ouvir 5 avisos sonoros seguidos de mais 5 avisos sonoros e a função estará ativa.
2. Para cancelar está função pressione novamente a tecla ANTI-MOFO e você irá ouvir 5 avisos sonoros seguidos de mais 3 avisos sonoros e a função será desativada.

19. FUNÇÃO LIMPEZA

Esta função seca e limpa a poeira no interior da unidade interna, evitando o aparecimento de mofo e maus odores devido à condensação de água.

Com o condicionador de ar e o controle remoto desligados, aponte o controle remoto para a unidade interna:

1. Pressione a tecla LIMPAR, irá aparecer no painel indicativo [L] e o aparelho irá funcionar nesta função por até 35 minutos e irá se desligar.
2. Para cancelar esta função antes dos 35 minutos, pressione a tecla LIMPAR ou pressione a tecla LIGA/DESLIGA para ligar seu condicionador de ar.
3. Nota: A função LIMPAR pode ser definida em paralelo com a função ligamento temporizado, neste caso, esta função será executa após a função LIMPAR.

20. FUNÇÃO IONAIR

A função IonAir (ionização negativa) elimina odores indesejados, além de bactérias, vírus, ácaros e outros micro-organismos do ambiente.

Com o condicionador de ar ligado, aponte o controle remoto para a unidade interna:

1. Para habilitar esta função, pressione a tecla IONAIR (Ionizador).
2. Para cancelar está função, pressione novamente a tecla IONAIR (Ionizador).

21. FUNÇÃO LIGAMENTO / DESLIGAMENTO TEMPORIZADO

Através do uso desta função, é possível programar o ligamento automático (caso o condicionador de ar esteja desligado) ou o desligamento automático (caso o condicionador de ar esteja ligado), após o transcorrer de um período de tempo desejado.

PROGRAMANDO O DESLIGAMENTO TEMPORIZADO

1. Com o condicionador de ar ligado, pressione a tecla TEMPORIZADOR do controle remoto para que o indicador de OFF (Desligamento temporizado) e o intervalo de tempo sejam exibidos no painel indicador do controle remoto.
2. Através das teclas ou selecione o intervalo de tempo para que o condicionador de ar seja desligado e em seguida pressione a tecla TEMPORIZADOR para confirmar a programação.
3. O indicador OFF (Desligamento temporizado) se manterá aceso até que o tempo programado seja transcorrido.

PROGRAMANDO O LIGAMENTO TEMPORIZADO

1. Com o condicionador de ar desligado, pressione a tecla TEMPORIZADOR do controle remoto para que o indicador ON (Ligamento temporizado) e o intervalo de tempo sejam exibidos no painel indicador do controle remoto.
2. Através das teclas ou seleccione o intervalo de tempo para que o condicionador de ar seja desligado.
3. Seleccione o modo de operação e os demais ajustes de funcionamento (temperatura, velocidade do ventilador e etc.) para o momento em que o condicionador de ar for ligado e pressione a tecla TEMPORIZADOR para confirmar a programação.
4. O indicador ON (Ligamento temporizado) se acenderá e se manterá aceso até que o tempo programado seja transcorrido.

CANCELANDO UMA PROGRAMAÇÃO

- Para cancelar uma programação de temporização existente, pressione a tecla TEMPORIZADOR (Temporizador). O indicador ON (Ligamento temporizado) / OFF (Desligamento temporizado) do painel indicativo da unidade interna se apagará.

NOTAS:

• Uma programação de ligamento ou desligamento temporizado é cancelada após uma queda de energia, e deve ser feita novamente.
• Caso deseje-se alterar uma programação já feita, deve-se cancelar a programação existente e então realizar a nova programação.

22. RELIGAMENTO AUTOMÁTICO (AUTO-RESTART)

- Está função permite que o condicionador de ar seja religado automaticamente após uma eventual interrupção no fornecimento de energia elétrica. A unidade retorna ao funcionamento na mesma configuração na qual estava antes da interrupção de energia elétrica.

23. EVENTUAIS PROBLEMAS E PONTOS DE VERIFICAÇÃO

PROBLEMAS	CAUSAS OU PONTOS DE VERIFICAÇÃO
O condicionador de ar não funciona.	Verifique se há uma queda de energia.Verifique se o cabo de alimentação foi desconectado.Verifique se o disjuntor desarmou.Verifique se há equipamentos eletro-eletrônicos conectados à rede que possam causar interferência eletromagnética.
O condicionador de ar funciona, mas o painel indicativo da unidade interna não se acende.	Verifique se a função VISOR está ativada, para mais informações e detalhes consulte a página 11.
O indicador do controle remoto está fraco ou não acende.Há problemas no envio do sinal do controle remoto.	Certifique-se de que as pilhas estejam carregadas.Substitua as pilhas por novas. Use pilhas do tamanho AAA / 1,5V.Certifique-se de que as pilhas estejam encaixadas com sua polaridade correta.
O sistema não inicia imediatamente uma nova operação ao pressionar a tecla (liga / desliga) após o término de uma operação.	Existe uma temporização para proteção do compressor ao término de uma operação. Espere 3 minutos que a operação será iniciada.
A refrigeração ou o aquecimento é insuficiente.	O modo Refrigeração talvez não funcione eficientemente quando o filtro de ar estiver obstruído por poeira ou sujeira.É provável que a temperatura ambiente não tenha atingido ainda o nível de refrigeração desejado.Verifique se a velocidade do ventilador não está ajustada em BAIXA. Coloque-a em ALTA.Certifique-se de que a entrada ou a saída da unidade externa não esteja bloqueada.Carga térmica mal dimensionada. Verificar se o aparelho não precisa ser substituído por outro de maior capacidade.
Não sai ar no início da operação de aquecimento (modelos Quente-Frio)	A saída de ar é interrompida para evitar a saída de ar frio até que o trocador de calor interno esteja quente. Aguarde.
A operação não pode ser reiniciada após uma eventual interrupção na energia elétrica.	As informações programadas, contidas na memória do condicionador de ar foram apagadas. Use novamente o controle remoto para reiniciar a operação.
A função AQUECIMENTO é interrompida por alguns minutos.	Isto acontece durante o processo de degelo da unidade externa, que ocorre automaticamente, retornando à função AQUECIMENTO em seguida.
Há emissão de ruídos	Alguns ruídos são normais pois, quando a refrigeração é interrompida, um ruído de assobio ou de gorjeio pode ser ouvido.Este ruído é gerado enquanto o refrigerante está circulando no interior do condicionador de ar.Na operação de início ou de parada, um ruído de estalido poderá ser ouvido. Este ruído é gerado pela carcaça expandindo ou encolhendo (dilatação) devido às mudanças de temperatura.Outros eventuais ruídos poderão ser ouvidos durante a operação do sistema. Eles poderão ocorrer quando houver mudança no ciclo de Refrigeração / Aquecimento.
Há emissão de odores	Os odores do ambiente (cigarros, mofo, etc.) circulam durante o funcionamento. Renove o ar ambiente. Caso a emissão de odores continue, contate um Posto Autorizado para executar manutenção preventiva (limpeza).
Sai névoa durante a operação de resfriamento.	Este fenômeno ocorre algumas vezes quando a temperatura e a umidade estão muito altas mas desaparece com a diminuição da temperatura e da umidade.
O sinal do controle remoto não é recebido, mesmo depois de verificar que as pilhas não estão gastas.	Isto pode ocorrer porque há luz direta do sol ou alguma outra luz forte incidindo sobre o receptor de comandos do condicionador de ar. Neste caso, apague a luz ou diminua a intensidade.
Formação de gotículas de água na grade de saída de ar.	Se a unidade funcionar por um longo período com umidade alta, poderá surgir umidade na grade de saída, que cairá em forma de gotas.Se a unidade funcionar em ajuste de temperatura abaixo de 21°C por um longo período, poderá haver condensação de água nas partes da unidade ocasionando eventuais respingos no ambiente.

Nota

Se depois desta verificação o problema permanecer, desligue o aparelho com o controle remoto, desligue também o disjuntor ou desconecte o plug da tomada. Solicite os serviços da Rede Autorizada Elgin.

QUANDO CONTATAR A ASSISTÊNCIA TÉCNICA

Solicite os serviços dos Postos Autorizados Elgin caso ocorra alguma das situações abaixo:

• Disjuntor desliga seguidamente.
  • O interruptor aquece em demasia.
  • A tampa do interruptor está danificada.
• Há interferência na TV, rádio ou outros dispositivos elétricos ao se ligar o condicionador de ar.
• O controle remoto não atua corretamente.
• Ouvem-se ruídos anormais durante a operação.
• Persiste algum tipo de funcionamento irregular ou defeituoso mesmo se o equipamento foi desligado e religado após três minutos.

24. MANUTENÇÃO E LIMPEZA

Antes de executar qualquer procedimento de manutenção ou limpeza, desligue a chave principal.

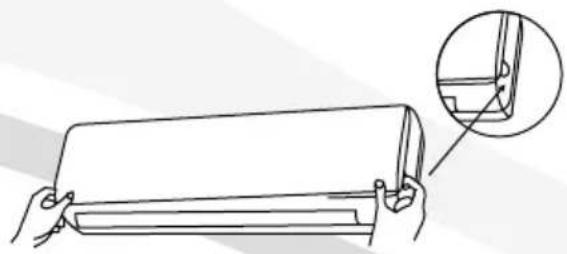

Para abrir a grade da unidade interna, puxe-a a partir dos rebaixos nos cantos laterais inferiores até destravá-la. Em seguida, levante-a com cuidado até abrir.

Illustration of hands holding a rectangular object with an inset showing a detail of a corner detail (no text or symbols)

LIMPEZA DO EQUIPAMENTO:

1. Nunca use substâncias voláteis pois podem danificar as superfícies do condicionador de ar.

2. Não lave com água. Limpe com um pano macio e seco.

NÃO! PERIGO DE CHOQUE ELÉTRICO

LIMPEZA DOS FILTROS DE AR:

Recomenda-se efetuar a limpeza uma vez a cada duas semanas.

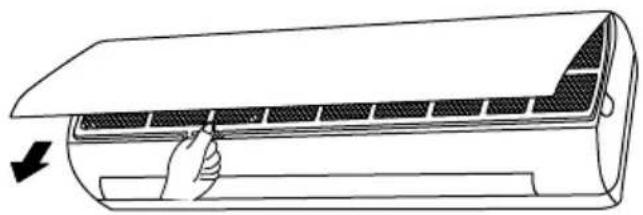

1. Remova os filtros de ar segurando a aba de retenção de poeira e puxando-a levemente para frente.

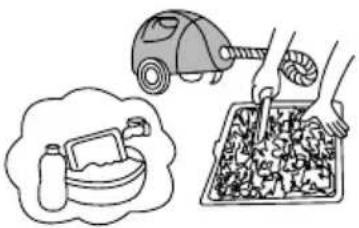

2. Para remover a poeira que aderiu aos filtros, use um aspirador de pó ou lave-os com água e deixe secar à sombra.
3. Reinstale o filtro.

Se os filtros estiverem danificados, adquira filtros de reposição consultando o Posto Autorizado.

Line drawing of a car air conditioner unit with a hand adjusting the grille (no text or symbols)

Illustration showing a vacuum cleaner emitting a bottle, a cleaning machine, and a tray of food (no text or symbols)

CASO O APARELHO NÃO SEJA UTILIZADO POR LONGO PERÍODO

Deixe o condicionador de ar em funcionamento de 2 a 3 horas com os seguintes ajustes;

Tipo de operação: resfriamento / aquecimento (nos modelos quente/frio)

Ajuste de temperatura: 30°C

Isto secará o mecanismo interno.

Retire as pilhas do controle remoto.

Cubra a unidade externa com a capa protetora, quando possível.

Cartoon illustration of a person sitting on a couch, appearing tired or frustrated (no text or symbols present)

Diagram showing battery charging process with two batteries and a plug, no text or symbols present

NA REUTILIZAÇÃO DO APARELHO

Limpe os filtros, instale-os novamente e ligue o condicionador de ar.

Certifique-se de que nada obstrua a saída e as entradas de ar.

Retire a capa protetora da unidade externa.

Line drawing of a car air conditioner unit with a hand adjusting the grille (no text or symbols)

Cartoon illustration of a person hanging from a clothesline with steam rising (no text or symbols)

Cartoon illustration of a person riding a smiling, anthropomorphic object (no text or symbols)

25. DICAS DE OPERAÇÃO

DESPERDÍCIO

Não desperdice energia elétrica

Se os filtros de ar estiverem bloqueados por poeira, a capacidade de resfriamento diminuirá e a eletricidade usada para operar o condicionador de ar será desperdiçada.

Diagram illustrating sunlight streaming through a tree to warm water, with temperature scales shown.

Não resfrie ou aqueça (nos modelos quente/frio) demasiadamente o ambiente. Isto não é bom para a saúde e pode tornar-se um desperdício de energia elétrica.

Se o aparelho for operado por longo período abaixo da temperatura de conforto (23°C), poderá ocorrer condensação de água nas partes externas do aparelho, ocasionando gotejamento no ambiente.

O equipamento foi projetado para operar nos modos Refrigeração e Desumidificação dentro de uma faixa de temperatura externa de 21 a 43 °C e, no modo Aquecimento, em uma temperatura externa mínima de 7°C.

OBRIGADO

Mantenha fechadas as persianas ou cortinas.

Não deixe que a luz direta do sol penetre no ambiente quando o condicionador de ar estiver operando no modo refrigeração.

Mantenha uma temperatura uniforme no ambiente.

Ajuste a direção vertical e horizontal do fluxo de ar, distribuindo o ar para todo o ambiente.

Certifique-se de que as portas e janelas estejam bem fechadas.

Evite abrir portas e janelas com muita frequência para manter o ar frio/quente dentro do ambiente.

Limpe regularmente o filtro de ar.

Filtros bloqueados por poeira reduzem o fluxo de ar e diminuem os efeitos de resfriamento, aquecimento (nos modelos quente/frio) e desumidificação.

Limpe-os pelo menos uma vez a cada duas semanas

Ventile ocasionalmente o ambiente.

Já que as janelas devem ser mantidas fecha-das, é uma boa idéia abrí-las e ventilar o ambi-ente de vez em quando.

Cartoon illustration of a smiling face with arms and legs surrounded by arrows pointing downward (no text or symbols)

Cartoon illustration of a distressed character opening a door with smoke (no text or symbols)

Cartoon illustration of a smiling character with a speech bubble and computer screen (no text or symbols)

Cartoon illustration of two smiling characters, one holding a computer monitor and the other with a cloud (no text or symbols)

26. CUIDADOS NO MANUSEIO

Guide do seu bem estar.

Evite se expor diretamente a fluxos contínuos de ar por longos períodos. Isto não é recomendado por razões de saúde.

Cartoon illustration of a person reacting to a crying face while another person holds his hand, with no text or symbols present.

Não use dispositivos de aquecimento nas proximidades.

As partes plásticas do condicionador de ar podem ser afetadas se expostas a calor excessivo.

Illustration of a firecracker inside a brick furnace with a person reacting in shock (no text or symbols)

Não bloqueie a entrada de ar e as aberturas de saída. Isto diminui o desempenho e causa operação irregular.

Não introduza nenhum objeto nessas aberturas pois é perigoso tocar nos componentes elétricos e no ventilador.

Simple line drawing of a folded garment with a bandage and fabric, no text or symbols present

Use o condicionador de ar somente para refrigerar ou aquecer (nos modelos quente/frio) o ambiente.

Não use o condicionador de ar para outros propósitos tais como secar roupas, animais, refrigerar alimentos ou cultivar vegetais.

Cartoon illustration of a sad food character standing on a tray with fruits and drinks (no text or symbols)

27. CERTIFICADO DE GARANTIA

CONDICIONADOR DE AR SPLIT

A ELGIN, através deste Certificado, oferece ao usuário de seu Condicionador de Ar a seguinte garantia:

- 03 (três) anos contra defeitos de fabricação e corrosão natural do gabinete e base recipiente (exclue-se a corrosão provocada por risco, amassados e uso de produtos químicos), contados a partir da data de entrega do produto ao Sr. Consumidor, conforme expresso na necessária Nota Fiscal de Compra do primeiro proprietário.

IMPORTANTE:

A. Para que esta garantia seja válida na sua totalidade, o equipamento deverá ser instalado necessariamente por empresa qualificada e credenciada pela ELGIN com o devido preenchimento do CTI (Controle Técnico de Instalação) e execução periódica de um plano de manutenção preventiva.
B. Por se tratar de uma garantia complementar à legal, informamos que:

Caso esta instalação seja feita por empresa não qualificada e credenciada, a garantia contra defeitos de fabricação deste equipamento ficará limitada à garantia legal de 90 (noventa) dias.

A validade desta garantia está condicionada ao uso do equipamento em condições normais, de acordo com as informações contidas no "Manual de Operação", inclusive quanto à manutenção preventiva anual.

Estão excluídos desta garantia (complementar à legal), os eventuais defeitos decorrentes do desgaste natural ou descumprimento das instruções do manual do produto, tais como peças plásticas, pintura, filtro de ar, fluído refrigerante e acessórios incorporados à instalação que gozam da garantia legal de 90 (noventa) dias.

Ao necessitar de assistência técnica, o Sr. Consumidor deverá solicitar os serviços da empresa credenciada ELGIN que executou a instalação, apresentando obrigatoriamente a Nota Fiscal de Compra.

Fica convencionado que esta garantia perderá totalmente a validade se ocorrer uma das hipóteses abaixo:

a) Se o produto for ligado em tensão elétrica diferente da especificada no produto.
b) Ter sofrido danos causados por acidentes ou agentes da natureza ou por descumprimento das instruções constantes no manual do produto, quanto ao uso, instalação e manutenção.
c) Se o produto for examinado/reparado por pessoa não autorizada pelo fabricante ou ainda, se tiverem sido utilizadas peças de reposição não originais.
d) Se o produto sofrer tentativa de reparo ou for desinstalado por pessoa não autorizada pelo fabricante.
e) Se for constatado qualquer defeito ocasionado por falta de manutenção preventiva.

Também não se incluem nesta garantia, as despesas pertinentes à instalação e manutenção preventiva do produto.

A ELGIN obriga-se a prestar serviços de garantia somente no perímetro urbano das localidades onde mantém empresas credenciadas. Fora destes locais, as despesas de locomoção e/ou transporte ocorrem por conta e risco do Sr. Consumidor.

CASO VOCÊ VENHA PRECISAR DOS SERVIÇOS DE INSTALAÇÃO E ASSISTÊNCIA TÉCNICA, POR FAVOR, RECORRA À REDE AUTORIZADA OU CONSULTE-NOS PELO TELEFONE:

ATENDIMENTO AO CONSUMIDOR

0800 70 35446

GRANDE SÃO PAULO: 3383-5555

www.elgin.com.br - [e-mail]

ASSISTÊNCIA TÉCNICA

Constatado o eventual defeito de fabricação, o Sr. Consumidor deverá entrar em contato com o Posto de Assistência Técnica Autorizada mais próxima, acessando o site www.elgin.com.br ou pelo telefone SAC 0800 70 35446 - Gde.São Paulo 3383-5555, pois, somente este está autorizado a examinar e reparar o produto no prazo de garantia.Caso isto não seja respeitado, o produto terá sido VIOLADO.

4268.00 - Rev.01

(03/17)

PRODUZIDO NO

PÓLO INDUSTRIAL

DE MANAUS

CONHEÇA A AMAZÔNIA

ATENDIMENTO AO CONSUMIDOR

0800 70 35446

GRANDE SÃO PAULO: 3383-5555

www.elgin.com.br - [e-mail]

ELGIN
