BRUGSANVISNING SM-100 Elgin

ELGIN

www.elgin.com.br

Suporte Técnico: 0800-77-00300

MANUAL DO USUÁRIO BALANÇA SM-100

ELGIN

REV 01/2016

vwilligen.com.br

Aerial black-and-white photo of an industrial complex with multiple factory buildings and surrounding roads (no visible text or signage)

ELGIN SA
Mogi das Cruzes - SP

Aerial black-and-white photo of an industrial facility with buildings and surrounding greenery (no visible text or symbols)

ELGIN SA
Manaus - AM

Começando pelo segmento de máquinas de costura, a ELGIN S.A. foi fundada em 1952. Uma empresa familiar, com capital 100% nacional, possui 2 plantas fabris (1 em Mogi das Cruzes e 1 em Manaus), além de 1 escritório central (em São Paulo) e mais 10 lojas de cozinhas, contando com mais de 1.200 colaboradores. Presente em diversos ramos diferentes de atuação, com uma variedade de mais de 2.000 produtos cadastrados e mais de 25 áreas de suporte e certificação ISO 9001:2008.

Ao longo destes mais de meio século de existência a empresa diversificou sua atuação no mercado brasileiro, produzindo bens de consumo e industriais, além de distribuir produtos fabricados por grandes empresas internacionais como pode ser comprovado pela parceria, de mais de uma década, com a gigante japonesa Canon.

Atualmente o grupo ELGIN possui divisões distintas para cada segmento em que atua. A empresa conta com as divisões: Refrigeração, Info Products (Impressoras), Cuisine (Móveis), Automação Comercial, Fundição e Home & Office (Condicionadores de Ar, Máquinas de Costura, Web Cam, Fragmentadores de papel, MP3 Player's, cartuchos e mídias).

DIVISÃO AUTOMAÇÃO COMERCIAL

Oferece soluções de hardware e serviços independentemente do segmento de atuação e porte do estabelecimento. Seus produtos são: impressoras fiscais e Impressoras de cuporn, microterminais, terminal de consulta, leitores de código de barras (de mão e fixos), impressoras de cheques, computadores (destinados para automação comercial), TEF (transferência eletrônica de fundos), caixas registradoras e agora também Terminais de Auto-atendimento (totens para, por exemplo, checar a quantidade de horas trabalhadas ou ausentes no trabalho, ou comprar ingressos de cinema sem pegar fila).

Sumário

DESCRITIVO DA BALANÇA 3

Balança SM-100 versão (sem torre) 3

Balança SM-100 versão (com torre) 3

CONHECENDO A BALANÇA 4

DISPLAY E INDICADORES DE FUNÇÕES 4

TECLADO NUMÉRICO E DE FUNÇÕES DA BALANÇA......5

TECLADO DE EDIÇÃO DE DADOS E ACESSO RÁPIDO....6

ETIQUETAS....8

Colocando Etiqueta Térmica na Balança....8

CALIBRANDO A ETIQUETA: AUTO TESTE....12

CADASTRANDO PRODUTO 13

ASSOCIANDO TECLAS DE ACESSO RÁPIDO....17

CADASTRANDO NOME DA LOJA 19

CADASTRANDO VENDEDOR....21

TRABALHANDO EM MODO COMANDA....23

IMPRIMINDO RELATÓRIO....25

CONFIGURANDO O IP NA BALANÇA....27

Lista das Principais Configurações....30

ALTERANDO O IP DO SEU COMPUTADOR....32

TESTE DE COMUNICAÇÃO DO COMPUTADOR 35

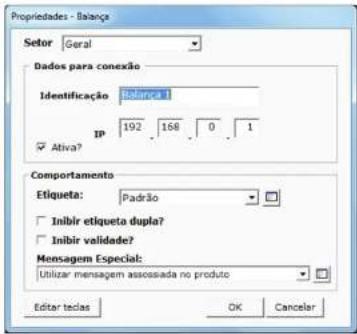

COLOCANDO A BALANÇA EM REDE....37

IMPORTAÇÃO DE PRODUTOS......46

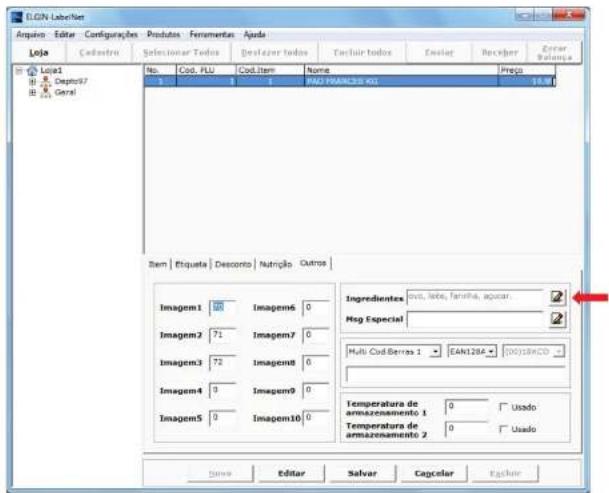

CADASTRO DE PRODUTO ATRAVÉS DO LABELNET 48

ENVIANDO PRODUTO PARA BALANÇA....56

DESCRITIVO DA BALANÇA

Balança SM-100 versão (sem torre)

Balança SM-100 versão (com torre)

Digital price counter with green screen and black base (no visible text or symbols)

A balança SM100 da ELGIN é a revolução em balanças computadoras, ela vem com impressor térmico integrado para emissão de etiquetas sendo ideal para estabelecimentos que necessitam de um equipamento para pesagem robusto e de alta tecnologia.

• Capacidade: 15kg ou 30kg;
• Carga Mínima: 40g ou 100g;
- Escala Dupla:

15 kg = até 6 kg divisão 2g após 6 kg divisão 5 g;

o 30 kg = até 15 kg divisão 5g após 15 kg divisão 10 g;
• Tara Máxima: -9,995kg;
- Padrão numérico;
- Teclas de acesso rápido: 40 a 120 produtos;
• Material da Bandeja: Aço Inox;
• Alimentação: 110/220 V AC;
- Fonte interna;
- Gabinete injetado de alta resistência e durabilidade;
• Display duplo: 1 linha com 25 caracteres;
- Tecnologia do Display: LCD com Back-light;
• Tamanho do Dígitó Aproximado: 10,16 mm;
- Memória: 1MB;

• Itens e Nutricionais: 4,1 mil com 30 dígitos por item;
• Receitas/Fornecedores/Fracionados/Mensagens de Conservação/Descrição: 4,1 mil;
• Tamanho máximo da etiqueta (L x C): 60 x 99mm;
  • Velocidade de impressão: Máx. 105 mm/seg;
  • Dimensões do prato (LxP) 385 x 270 mm;
• Dimensões balança (AxlxP): 128 x 386 x 416 mm;
• Dimensões balança com torre (AxLxP) 480x386x478 mm;
  • Máxima largura de impressão: 56 mm;
• Máximo comprimento de impressão: 120 mm;
  • Largura do papel: 60 mm (bobina) / 56 (etiqueta);
• Peso Líquido: 9,9kg;
• Interface de Comunicação: Rede Ethernet RJ45 ou Wi-Fi 802.11b externo (opcional).

CONHECENDO A BALANÇA

DISPLAY E INDICADORES DE FUNÇÕES

O mostrador de nossa balança é de LCD luminoso verde.

CONHECENDO A BALANÇA

TECLADO NUMÉRICO E DE FUNÇÕES DA BALANÇA

Através deste teclado você realiza vendas e diversas configurações na balança. Constituído de 27 teclas, sendo 17 teclas de função e 10 teclas numéricas para digitação de preço/kg, código, quantidade, preço/unidade, tara e outros.

V 1	AVANÇAR ETQUETA	MODO R X S Z	7	8	9	LIG./DES.
V 2	FIXFIXAR PREÇO /TARA	PLUCÓDIGO PRODUTO	4	5	6	→0←RE-ZERO
V 3	AUTOIMPRESSÃO MANUAL/AUTO	◇SAIR	1	2	3	※IMPRIMIR
V 4	XUNIDADE AVANÇAR	—VOLTAR	0	CLMPAR	→T←TARA

LIGA/DESLIGA - Liga ou desliga o display da SM-100.

AVANÇA - Realiza o avanço de uma etiqueta. E pressionado junto com a tecla REZERO faz o ajuste da etiqueta.

LIMPAR - Limpa dados digitados erroneamente durante a operação e/ou programação da balança.

REZERO - Zera a indicação do peso. E pressionado junto com outros botões realiza diversas configurações.

TARA - Função usada para descontar o peso de uma embalagem e pode ser determinada para cada produto.

FIXAR - Ativa ou desativa a função "FIX", com a finalidade de manter fixo os valores de tara e preço/kg.

AUTO - Ativa ou desativa a função pre-empacotamento, agilizando as vendas diretas e produtos embalados.

UNIDADE/MULTIPLICAR/COPIAR Função de venda por unidade, multiplicar e copiar produtos. Função usada nos modos (X, S e Z).

PLU – busca o produto cadastrado para efetuar suas vendas em modo R e registra operações nos modos (S e Z).

IMPRIMIR – Faz a impressão de etiquetas e bobinas térmicas. Função de confirmação nos modos (R, X, S e Z).

ESC/SAIR – Utilizado para cancelar ou sair de uma função ou operação.

VOLTAR/APAGAR – Função utilizada para voltar alguns menus, apagar produtos e cancelar venda no modo comanda,

V4 V1, V2, V3 e V4 - Função utilizada para acumular vendas em modo comanda.

9 0 \~ 9 - Números utilizados em várias situações, tanto para valores de preço/kg, código de produto, venda por unidade e tara.

MODO – Utilizado para mudar de modos (R, X, S e Z). E se pressionado junto com o botão REZERO, muda para modo COMANDA ou ETIQUETA.

Modo R - Modo de registro, (realizadas todas as transações de vendas).

Modo X - Modo de relatório, impressão de relatório de vendas (venda diária, venda por 24horas e demais formatos).

Modo S - Modo de programação, (Cadastro de produtos, nome da loja, mensagem especial, data e hora e etc.).

Modo Z - Modo Total (Limpar os dados armazenados de vendas, gerar relatório sequencial e permite configurar o IP e SPECS).

TECLADO DE EDIÇÃO DE DADOS E ACESSO RÁPIDO

Ilustração do teclado de edição, o qual você pode cadastrar produtos, receitas, informações nutricionais, mensagens especiais, mensagens publicitarias, nome da loja, etc.

CODE – Utilizado para transformar um nome do produto em código ASCII.

SIZE/TAMANHO DA FONTE — Altera o tamanho da fonte da descrição do produto.

SP/ESPAÇO – Inseri espaço no modo "Texto".

DEL – Deleta uma letra que foi digitado erroneamente.

← / Seta Esq. – Deslocar o cursor um caracter a esquerda.

→ / Seta Dir. – Deslocar o cursor um caracter a direita.

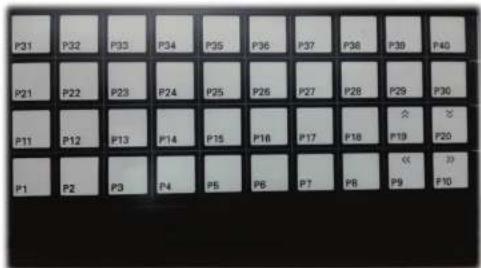

Ilustração do teclado de acesso rápido, o qual você pode associar três produtos por tecla.

7

ETIQUETA

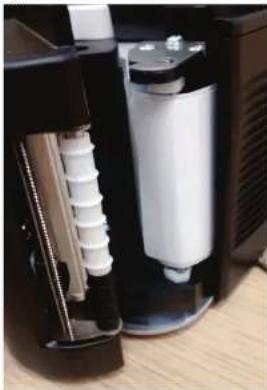

Colocando Etiqueta Térmica na Balança

A balança acompanha um adaptador de tubet conforme imagem abaixo:

Two blue plastic mechanical components with cutouts, shown from different angles (no text or symbols visible)

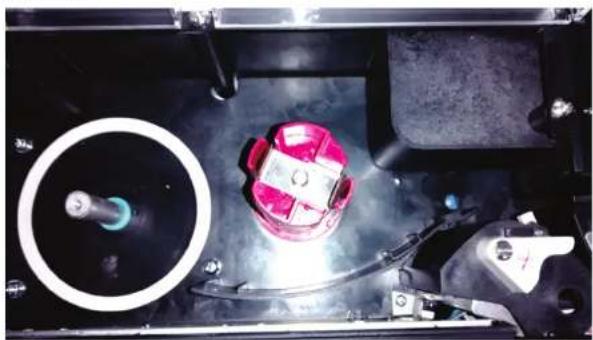

Imagem abaixo está sem o adaptador, caso o tubet seja menor que o normal você pode utilizar sem o adaptador.

Close-up of a mechanical device with a glowing pink component and a circular inset showing a small cylindrical part (no visible text or symbols)

8

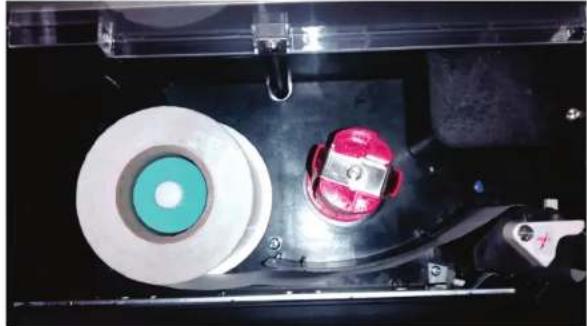

1º PASSO: Com a tampa do impressor já aberto, colocar a bobina no adaptador, passar a etiqueta por trás da barreira preta.

Close-up of a mechanical device with a red and white component, no visible text or symbols

2º PASSO: continuar o contorno e deixar a tampa da impressora livre.

Close-up of a mechanical device with exposed wiring and a red tool, no visible text or symbols

3º PASSO: Puxar uma boa quantidade de etiqueta para fora para fazer o contorno até o rebobinador.

White plastic roller being handled with a black plastic bag, placed on a wooden surface (no text or symbols visible)

4º PASSO: fazer o contorno por de trás da peça com uma chapa e três parafusos em cima, a imagem ao lado mostra como deve ficar o contorno.

Close-up of a mechanical component with screws and mounting holes, mounted on a dark surface (no visible text or symbols)

Close-up of a black and white electronic device with internal components, no visible text or symbols

5º PASSO: após fazer o contorno, colocar a etiqueta em uma das abas do rebobinado, certifique-se que passou pelo menos uma etiqueta para quando realizar o auto teste ela não soltar.

Close-up of mechanical components with red and white clamps, no visible text or symbols

Lembrando: que não deve girar o rebobinador com a mão, pois pode danificar o mecanismo.

6º PASSO: antes de fechar a porta do impressor, certifique-se que a passagem da etiqueta não esteja frouxa, se precisar rebobine de vagar a bobina de etiqueta apenas para esticar a mesma,

Imagem abaixo ilustra a etiqueta colocada e já realizado o auto teste.

Close-up of a red and white cylindrical device with a small metallic component, placed on a dark surface (no visible text or symbols)

11

CALIBRANDO A ETIQUETA (AUTO TESTE)

A importância em realizar auto teste é reconhecer o tamanho da etiqueta automaticamente, porém é necessário que você utilizar o layout de etiqueta correto para o tamanho da etiqueta.

LEMBRANDO QUE ESTE TESTE SÓ É NECESSÁRIO QUANDO MUDA O FORMATO DA ETIQUETA OU O BOTÃO AVANÇAR NÃO CONSEGUE AJUSTAR A ETIQUETA TOTALMENTE NO SENSOR DA BALANÇA.

AUTO TESTE:

ALINHAMENTO DA ETIQUETA

- Encontre no teclado da balança o

botão RE-ZERO →0←;

- Mantenha pressionado até aparecer no display [88888888888888888];

- Com o botão ainda pressionado, encontre no teclado da balança o botão avançar e pressione apenas uma vez;

- Após pressionar o botão avançar a balança irá imprimir de 5 a 6 etiquetas;

Obs.: Cada vez que você pressiona o botão modo ele puia de modo em modo.

Ex.: Modo R – E utilizado para fazer a impressão e a venda de produtos; Modo X – E utilizado para imprimir relatórios de vendas, vendedores, produtos e etc.; Modo S – E utilizado para cadastro de produtos, associação de teclas, nome da loja e etc.

12

CADASTRANDO PRODUTO

Vamos apreender como cadastrar produtos na balança SM-100 via teclado passo a passo.

Passo 1:

Acessando o menu: CADASTRO

CAD. PRODUTOS:

- Encontre no teclado da balança o botão MODO;

- Pressione até aparecer no display [CAD. PRODUTOS];

- Pressione o botão de impressão

Obs.: Cada vez que você pressiona o botão modo ele pula de modo em modo.

Ex.: Modo R – E utilizado para fazer a impressão e a venda de produtos; Modo X – E utilizado para imprimir relatórios de vendas, vendedores, produtos e etc.; Modo S – E utilizado para cadastro de produtos, associação de tecias, nome da loja e etc. Modo Z – E utilizado para limpar relatórios e configurar o IP da balança.

Passo 2:

Escolhendo o código do produto

CÓDIGO:

- Digite o código do produto, exemplo [1];

- Pressione o botão imprimir ☒.

Obs.: Você pode digitar qualquer código de no máximo 6 dígitos

Passo 3:

Definindo o preço do produto

PREÇO KG ou UN:

- Digite o preço do produto, exemplo [10,00];

- Pressione o botão imprimir ☒.

Obs.: Podemos escolher dois tipos de venda para este produto por (KG) ou (UN), para alterar entre KG ou UN, utilize a botão para escolher.

KG - É utilizado para produtos pesados (exemplo: Pão Francês, Frios, etc.)

UN – É utilizado para produtos não pesados (exemplo: Pedaços de Bolo, Sonhos ou Bandejas)

Passo 4:

Digitando o nome do produto

NOME DO PRODUTO:

- Digite o nome do produto exemplo [PAO FRANCES KG];

- Pressione o botão SIZE para escolher o tamanho da fonte;

- Pressione o botão imprimir

Obs.: Dependendo do tamanho da fonte ele pode abrir mais de uma linha, podemos escolher diversos tamanhos de fonte para o nome do produto, para alterar a tamanho desta fonte, utilize o botão [SIZE] ou [P30] que está localizado na máscara do teclado branco alfanumérico, recomendamos utilizar os modelos S5 e M3.

TABELA ILUSTRATIVA DO TAMANHO DAS FONTES

S1 - Fonte pequena aceita até 68 caracteres (exemplo: PAD FRANCES KG)

S2 – Fonte pequena aceita até 58 caracteres (exemplo: PAO FRANCES KG)

S3 - Fonte pequena aceita até 51 caracteres (exemplo: PAO FRANCES KG)

S4 - Fonte pequena aceita até 51 caracteres (exemplo: PAO FRANCES KG)

S5 – Fonte média aceita até 40 caracteres (exemplo: PAO FRANCES KG)

M1 – Fonte grande aceita até 34 caracteres (exemplo: PAO FRANCES KG)

M2 – Fonte grande aceita até 29 caracteres (exemplo: PAO FRANCES KG)

M3 – Fonte grande aceita até 25 caracteres (exemplo: PAO FRANCES KG)

Passo 5:

Definindo o código de barras

CÓDIGO DE BARRAS:

- Por padrão já está definido o final do código de barras a ser utilizado como [PREÇO]

- Pressione o botão imprimir

Obs.: É possível configurar a final do código de barras pressionando o botão para utilizar como PREÇO, PESO ou QTD, hoje o mais utilizado e PREÇO a qual já se encontra como padrão na balança.

Passo 6:

Habilitando impressão da validade

HABILITANDO A IMPRESSÃO DA DATA DE VALIDADE:

- Pressione o botão para escolher [SEM VALIDADE] ou [COM VALIDADE];

- Pressione o botão imprimir

Obs.: Existe a opção de imprimir ou não a data de validade na etiqueta para aquele produto. COM VALIDADE – irá sair a data de validade na impressão da etiqueta.

SEM VALIDADE – irá sair sem a data de validade na impressão da etiqueta.

Passo 7:

Definindo a validade do produto

VALIDADE:

- Digite a validade do produto em dias, exemplo [5]

- Pressione o botão imprimir

Obs.: Você deve digitar a validade em dias, se você digitar 5 dias ele vai pegar a data do dia + 5 dias da validade.

Ex.: 02/09/15 + 5 dias da validade = 07/09/15.

Passo 8:

Finalizando o cadastro do produto

FINALIZANDO:

• Para finalizar o cadastro deste produto;
• Pressione o botão PLU, irá aparecer no display [CAD. PRODUTOS].

Obs.: Após pressionar o botão PLU, irá mostrar no display [CAD. PRODUTOS] para cadastrar um novo produto basta pressionar o botão de impressão * e repetir os passos do 2 ao 8;

APÓS CADASTRAR OS PRODUTOS SEGUINDO OS PASSOS DO 1 AO 8, VAMOS FAZER UMA OPERAÇÃO DE VENDA, UTILIZANDO OS PASSOS 9 E 10.

Passo 9:

Retornando ao Modo R

MODO R:

• Encontre no teclado da balança o botão MODO;
• Pressione até aparecer no display [0,000 0,000 0,00 0,00].

Passo 10:

Realizando Impressão da venda

IMPRESSÃO:

• Digite o código do produto, exemplo [1];
• Pressione o botão PLU, irá mostrar no display o nome do produto, exemplo PAO FRANCES KG;
• Coloque um peso sobre a balança;
• Pressione o botão * para imprimir;

Obs.: Caso ao tentar imprimir apareça a mensagem, ETIQUETA INIBIDA quer dizer que a balança está trabalhando em pre-empacotamento (impressão automática), para desativar pressione a

AUTO botão

ASSOCIANDO TECLAS DE ACESSO RÁPIDO

Este recurso possibilita cadastrar até 40 teclas de acesso rápido, mas você pode associar até 3 produtos por teclas de acesso, desta forma você pode cadastrar 120 produtos. 40 teclas x 3 produtos = 120 produtos.

Ex.: Vamos pegar a tecla de acesso [P31], nesta tecla de acesso vamos associar os códigos: 01 – PAO FRANCES KG, 02 – PAO ITALIANO e 03 – PAO DE COCO.

Passo 1:

Menu Associar Tecla

ASSOCIAR TECLA:

- Encontre no teclado da balança o botão MODO;

- Pressione até aparecer no display [CAD. PRODUTOS];

- Pressione o botão ☒ até aparecer no display [ASSOCIAR TECLA];

- Pressione o botão de impressão e veja o próximo passo.

Obs.: Cada vez que você pressiona o botão modo ele pula de modo em modo. Ex.: Modo R, Modo X, Modo S e Modo Z.

Passo 2:

PÁGINA DO TECLADO:

- Digite o código da página, ex.: [0];

- Pressione o botão imprimir ☐;

Exemplo:

Página 0 = 1º produto [PAO FRANCES]

Página 1 = 2º produto [PAO ITALIANO]

Página 2 = 3º produto [PAO DE COCO]

Obs.: Lembrando que nosso teclado ele é rotativo, ou seja, é possível associar até 3 produtos em uma mesma tecla e você pode associar o produto em qualquer página.

Passo 3:

DEFININDO O CÓDIGO DO PRODUTO A SER ASSOCIADO

TECLA:

- Digite o código do produto a ser associado, exemplo [1] que é o código do PAO FRANCES KG;

- Pressione a tecla a ser associada, exemplo PS1 [P31];

- Para finalizar, pressione o botão de impressão ☒ até aparecer no display [ASSOCIAR TECLA].

Obs.: Você pode associar todos os produtos e depois sair.

Ex.: Digite o código 1 e pressione a tecla a ser associada P31, depois digite o código 2 e pressione a tecla a ser associada P32 e assim por diante.

Passo 4:

APAGANDO PRODUTO ASSOCIADO

APAGANDO:

- Primeiro repita o PASSO 1;

- Pressione o botão ☑ até aparecer no display [TECLA 0 LIMPAR];

- Pressione a tecla a ser apagada, exemplo [P31] [P31];

- Ira aparecer no display, como uma pergunta [TECLA APAGAR? S-C N-T];

- Pressione o botão c para apagar; - Para finalizar, pressione o botão de impressão * [ASSOCIAR TECLA].

CADASTRANDO NOME DA LOJA

Este recurso possibilita, utilizar o nome da loja impresso no rodapé da etiqueta, dispensando a necessidade de comprar etiqueta customizada. EX.: ELGIN FOOD SERVICE (11) 3383-5751.

Passo 1:

Acessando o menu NOME LOJA

NOME LOJA:

- Encontre no teclado da balança o botão

- Pressione até aparecer no display [CAD.

PRODUTOS];

- Pressione o botão ☒ até aparecer no display [NOME DA LOJA];

- Pressione o botão de impressão *.

Obs.: Cada vez que você pressiona o botão modo ele pula de modo em modo.

Ex.: Modo R, Modo X, Modo S e Modo Z.

Passo 2:

Acessando o menu: NOME LOJA

CÓDIGO:

- Digite o código da loja, exemplo [1]; - Pressione o botão imprimir

Obs.: Para cadastrar o nome da loja você deve sempre utilizar o código 1, pois a balança está configurada para utilizar este código.

Passo 3:

Digitando o NOME DA LOJA

NOME DA LOJA:

- Digite o nome da loja exemplo

[ ELGIN FOOD SERVICE ];

- Pressione o botão SIZE para escolher o tamanho da fonte;

- Para finalizar pressione o botão PLU, irá aparecer no display [CAD. NOME LOJA].

Obs.: Dependendo do tamanho da fonte ele pode abrir mais de uma linha, podemos escolher diversos tamanhos de fonte para o nome da loja, para alterar o tamanho desta fonte, utilize o botão [SIZE] ou [P30] que está localizado na máscara do teclado branco alfanumérico, recomendamos utilizar os modelos S5 ou M3.

TABELA ILUSTRATIVA DO TAMANHO DAS FONTES

S1 - Fonte pequena aceita até 68 caracteres (exemplo: PAO FRANCES KG)

S2 - Fonte pequena aceita até 58 caracteres (exemplo: PAO FRANCES KG)

S3 – Fonte pequena aceita até 51 caracteres (exemplo: PAO FRANCES KG)

S4 – Fonte pequena aceita até 51 caracteres (exemplo: PAO FRANCES KG)

S5 - Fonte média aceita até 40 caracteres (exemplo: PAO FRANCES KG)

M1 – Fonte grande aceita até 34 caracteres (exemplo: PAO FRANCES KG)

M2 - Fonte grande aceita até 29 caracteres (exemplo: PAO FRANCES KG)

M3 – Fonte grande aceita até 25 caracteres (exemplo: PAO FRANCES KG)

CADASTRANDO VENDEDOR

Vamos apreender como cadastrar vendedores na balança SM-100 via teclado passo a passo. Cadastrando um vendedor é possível identificar um vendedor quando realizado uma venda no modo comanda, também é possível tirar relatórios e fica fácil a identificação do vendedor.

Passo 1:

Acessando o menu CAD. VENDEDORES

CAD. VENDEDORES:

- Encontre no teclado da balança o botão

- Pressione até aparecer no display [CAD.

PRODUTOS];

- Pressione o botão até aparecer no display [CAD. VENDEDORES];

- Pressione o botão de impressão

Obs.: Cada vez que você pressiona o botão modo ele pula de modo em modo. Ex.: Modo R, Modo X, Modo S e Modo Z.

Passo 2:

Definindo CÓDIGO DO VENDEDOR

CÓDIGO DO VENDEDOR:

- Digite o código do vendedor a ser cadastrado, exemplo [1] quer dizer que será utilizado o VENDEDOR = V1;

Exemplo:

Código 1 = V1

Código 3 = V3

Código 2 = V2

Código 4 = V4

- Pressione o botão imprimir

Obs.: Você pode escolher qualquer código para cadastrar um vendedor.

21

Passo 3:

Digitando o NOME DO VENDEDOR

NOME DO VENDEDOR:

- Digite o nome do vendedor

[ SERGIO RAMIRES ];

- Para finalizar pressione o botão irá aparecer no display [CAD.

VENDEDORES].

22

TRABALHANDO EM MODO COMANDA

Vamos apreender como realizar uma venda no modo comanda.

Passo 1:

Colocando em MODO COMANDA

MODO COMANDA:

• Encontre no teclado da balança o botão RE-ZERO e o botão MODO;
• Mantenha pressionado o e sem soltar pressione o botão MODO até aparecer no display [MODO COMANDA];

Obs.: O modo comanda só aceita bobina térmica.

Passo 2:

Realizando OPERAÇÃO DE VENDA

OPERAÇÃO DE VENDA:

• Digite o código do produto, exemplo [1];
• Pressione o botão PLU, irá mostrar no display o nome do produto, exemplo PAO FRANCES KG;
• Coloque um peso sobre a balança;
• Pressione o botão ▼1 para registrar a venda;
• Perceba que no display, aparecer uma seta [▼] indicativa acima do V1 dizendo que há uma venda em aberto;

Obs.: Você pode acumular quantas vendas quiser em um mesmo vendedor.

Passo 3:

Realizando IMPRESSÃO DA VENDA

IMPRESSÃO:

• Pressione o botão V1, irá mostrar no display a quantidade de itens e o valor total;
• Pressione o botão * para imprimir, após imprimir irá sumir a seta indicativa acima do V1;

Obs.: Você pode acumular quantas vendas quiser em um mesmo vendedor.

Passo 4:

Fazendo CANCELAMENTO DA VENDA

CANCELAMENTO DA VENDA:

• Pressione o botão — para cancelar uma venda;
• Pressione o botão ☐, irá mostrar no display a quantidade de itens e o valor de cada item;
• Utilize os botões [ ←/ Esq. ] e [ → / Dir. ] para escolher o item a ser cancelado;
• Pressione o botão ☒ para confirmar o cancelamento;
• Pressione o botão V1 para abrir a comanda ser impressa;
• Pressione o botão ☒ para imprimir.

Obs.: Se você escolher por fazer o cancelamento total, após pressionar o botão basta pressionar o botão para escolher "Cancelamento Total".

IMPRIMINDO RELATÓRIO

É possível imprimir diversos tipos de relatório. Lembrando que é preciso utilizar bobina térmica para poder fazer a impressão dos relatórios.

Passo 1:

Colocando em MODO COMANDA

MOJO COMANJA

MODO COMANDA:

• Encontre no teclado da balança o botão RE-ZERO e o botão MODO;
• Mantenha pressionado o e sem soltar pressione o botão MODO até aparecer no display [MODO COMANDA].

Obs.: O modo comanda só aceita bobina térmica.

Passo 2:

Acessando o modo X - Relatórios

XII VELATORIO GRUPO

MODO X - RELATÓRIOS:

• Encontre no teclado da balança o botão MODO;
• Pressione até aparecer no display [RELATORIO GRUPO];
• Pressione o botão de impressão

Passo 3:

Escolhendo o Relatório

ESCOLHENDO O TIPO DO RELATÓRIO:

• Em modo X escolha o tipo de
  relatório pressionando o botão
  como:

• X1.1 - Rel. por grupo

• X2.1 - Rel. por produto
• X3.1 - Rel. por departamento/setor
• X4.1 – Rel. por departamento
• X5.1 – Rel. por 24 horas
• X6.1 - Rel. por ABC
  -X7.1 - Rel. por Vendedor

Passo 4:

Imprimindo o Relatório

IMPRIMINDO RELATÓRIO:

- Vamos utilizar o relatório 7.1-REL. POR VENDEDOR e pressionar o botão de impressão ☒;

- Digite o código INICIAL do vendedor, exemplo [1];

- Pressione o botão de impressão

- Digite o código FINAL do vendedor, exemplo [4];

- Pressione o botão de impressão

CONFIGURANDO O IP NA BALANÇA

Vamos apreender a configurar o IP da balança para colocar em rede e se comunicar com nosso software LabelNet.

Passo 1:

Acessando o Modo Z: ZERAR VENDA DIÁRIA

20 ZEMPI VENDA DIAPUA

ZERAR VENDA DIÁRIA:

- Encontre no teclado da balança o botão MODO;

- Pressione até aparecer no display

[ZERAR VENDA DIÁRIA];

Obs.: Cada vez que você pressiona o botão modo ele pula de modo em modo.

Ex.: Modo R – E utilizado para fazer a impressão e a venda de produtos;

Modo X – E utilizado para imprimir relatórios de vendas, vendedores, produtos e etc.;

Modo S – E utilizado para cadastro de produtos, associação de teclas, nome da loja e etc.

Modo Z – E utilizado para limpar relatórios e configurar o IP da balança.

Passo 2:

Consultando o IP DA BALANÇA

0000000000000000000000

CONSULTANDO O IP:

- Encontre no teclado da balança o botão RE-ZERO →0←;

- Mantenha pressionado até aparecer no display [888888888888888888];

- Com o botão ainda pressionado digite o código 0 4 1 6

- Caso tenha digitado corretamente irá aparecer no display o IP da balança [192168000001].

Obs.: O código 0416 servi para consultar o IP da balança e alterar as 3 primeiras casas do IP, lembrando que está consulta somente é possível no MODO Z.

Passo 3:

Alterando o IP DA BALANÇA

SCALE IP 192 16800000

ALTERANDO O IP:

- Pressione o botão c para limpar o IP da balança perceba que ele limpa apenas as 3 primeiras casas.

- Agora digite apenas as 3 primeiras casas do IP, no display irá ficar da seguinte maneira [192168000001].

1 ^a 2 ^a 3 ^a

- Pressione o botão PLU, para salvar e finalizar, irá mostrar no display [ZERAR VENDA DIÁRIA].

Obs.: O código 0416 servi para consultor o IP da balança e alterar as 3 primeiras casas do IP, lembrando que está consulta somente é possível no MODO Z.

Passo 4:

Alterando final do IP DA BALANÇA

2023年1月1日

0000000000000000000000000

SP000 006 006

SP185

[Unreadable]

ALTERANDO FINAL DO IP:

• Em modo Z, encontre no teclado da balança o botão RE-ZERO →0+;
• Mantenha pressionado até aparecer no display [888888888888888888];
• Com o botão ainda pressionado digite o código 1 4 1 , irá aparecer no display o IP da balança

[SP 000 006 006];

- Digite o código 1 3 5 e pressione ×, no display irá mostrar

[SP 135 001];

• Digite o final do IP e pressione * depois pressione PLU;
• Para finalizar reinicie a balança através do teclado pressionando o botão.

Obs.: O código 141 servi para alterar as configurações da balança e alterar o final do IP conforme relação abaixo:

Ex.: 192168000001

4

29

Lista das Principais Configurações

Em MODO Z, mantenha pressionado o botão e digitar 1 4 1

CÓDIGO:	DESCRÊÇÃO
21	Nome do Operador de Impressão no Recibo0 Código 1 Nome do vendedor/operador
24	Formato da etiqueta para produtos diversos16 F1 = Etiqueta 40 x 40 (Produto por ka)17 F2 = Etiqueta 40 x 40 (Produto por Un)18 F3 = Etiqueta 60 x 30 (Produto por ka)19 F4 = Etiqueta 60 x 30 (Produto por Un)20 F5 = Etiqueta 60 x 30 (Produto por ka + Ingredientes)21 F6 = Etiqueta 60 x 40 (Produto por ka + Ingredientes)22 F7 = Etiqueta 60 x 40 (Produto por Un + Ingredientes)23 F8 = Etiqueta 60 x 40 (Produto por ka)
37	Densidade de impressão da etiqueta.(Aumentar ou diminuir a queima da etiqueta.)0 Baixa 2 Alta-média1 Média 3 Aita
38	Densidade de Impressão da bobina.(Aumentar ou diminuir a queima da bobina.)0 Baixa 2 Alta-média1 Média 3 Aita
39	Chamar produto sem utilizar o botão PLU (utilizar em conjunto com SPEC 40)0 Habilitado (manual) 2 Desabilitado (Tempo esgotado)1 Desabilitado (Auto)
40	Chamar produto sem utilizar o botão PLU (utilizar em conjunto com SPEC 39)0 3 dígitos / 0,5 segundos 2 5 dígitos / 1,5 segundos1 4 dígitos / 1,0 segundos 3 6 dígitos / 2,0 segundos
49	Habilitar a porta ethernet da balança0 Desabilitado2 Habilitado
50	Definição do Cliente / Servidor0 Cliente1 Servidor/Estação de Trabalho
62	Impressão do layout da etiqueta no Modo Comanda (Habilitando está função é possível imprimir o layout da etiqueta na bobina térmica)0 Desabilitado1 Habilitado
65	Reportar Impressão das Transações de vendas Diárias e a Prazo(Habilitar sequência no relatório)0 Desabilitado1 Habilitado

30

CÓDIGO:	DESCRIÇÃO
87	Impressão Modo Continuou (Habilitando impressão contínua, desta forma é possível utilizar bobina térmica com o layout da etiqueta)
	0	Vão	com GAP
	1	Sem Vão	sem GAP
92	Velocidade de impressão da etiqueta
	0	Lenta	2	Rápido
	1	Normal
93	Imprimir segundo recibo no MODO COMANDA
	0	Desabilitado	3	Retardo 2 seq.
	1	Impr. Continua	4	Seleção do usuário
	2	Retardo 1 seq.
113	Imprimir logo na etiqueta
	0	Desabilitado	3	Logo 3
	1	Logo 1	4	Logo 4
	2	Logo 2
135	Alterar o final do IPEntre com valor da faixa do IP de 1 a 254
203	Teclado de acesso rápido
	0	Um produto por tecla de acesso
	1	Três produtos por tecla de acesso
215	Alinhamento MENSAGEM ESPECIAL na etiqueta
	0	Centralizar
	1	Esquerda
230	Imprimir após chamada do produto (PLU)
	0	Desabilitado
	1	Habilitado
250	Alinhamento NOME DA LOJA na etiqueta
	0	Esquerda
	1	Centralizar
251	Alinhamento NOME DA LOJA na bobina/recibo
	0	Cabeçalho (em cima)
	1	Rodapé (em baixo)
400	Função auto desligamento
	0	Desabilitado	3	30 minutos
	1	3 minutos	4	1 hora
	2	10 minutos	5	3 horas
404	Número de teclas vendedor MODO COMANDA
	0	4 teclas vendedor	2	6 teclas vendedor
	1	5 teclas vendedor	3	7 teclas vendedor
417	Alinhamento NOME DO PRODUTO na etiqueta
	0	Centralizar
	1	Esquerda
421	Constituição do RelatórioArmazenar os dados:
	0	Dados Recibo	2	Recibo e Etiqueta
	1	Dados Etiqueta
528	Rotacionar etiqueta (somente versão SM101 vr.1.07)
	0	Desabilitado
	1	Habilitado

31

ALTERANDO O IP DO SEU COMPUTADOR

Vamos apreender alterar o IP do seu computador para que seja possível a comunicação do computador com a balança através do LabelNet através de uma rede.

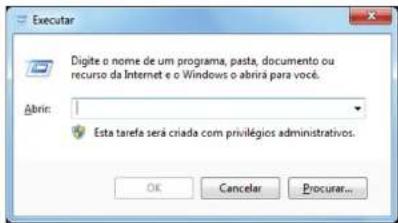

1) mantenha pressionado a tecla do Windows para abrir a janela Executar do Windows:

2) agora vamos digitar ncpa.cpl e pressionar OK, ele vai abrir suas conexões de redes.

32

3) ao abrir suas conexões de redes vamos localizar a CONEXÃO LOCAL, e clicar em cima com o botão direto e clicar em PROPRIEDADES.

Obs.: Pode ser que tenha mais de uma conexão local, certifique-se que você está selecionando a conexão da balança. Caso o cabo de rede esteja ligado na balança basta desligar a balança que a mesma irá mostrar um X na conexão, desta forma você irá descobrir a conexão a ser configurada.

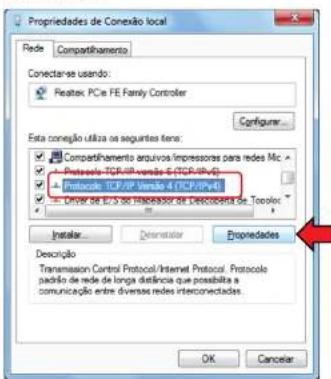

4) em propriedades da conexão local localize o PROTOCOLO TCP/IP - VERSÃO 4 (TCP/IPv4) clique para selecionar e habilitar propriedades, depois clique em propriedades.

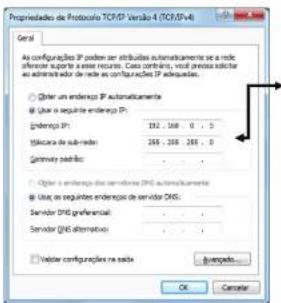

Na tela de propriedades, selecione USAR O SEGUINTE ENDEREÇO IP:

No campo "Endereço IP:" digite o endereço do IP, da mesma classe que a balança, porém, o final do IP não pode ser igual da balança, ao clicar me máscara de subrede o computador irá preencher automaticamente, depois clique em OK.

Obter um endereço IP automaticamente
User o seguinte endereço IP:
Endereço IP:	192 . 168 . 0 . 5
Máscara de sub-rede:	255 . 255 . 255 . 0
Gateway padrão:

TESTE DE COMUNICAÇÃO DO COMPUTADOR

Este teste é importante para saber se o computador, o cabo de rede RU 45 e o protocolo TPC/IP está tudo funcionando perfeitamente.

1) mantenha pressionado a tecla do Windows para abrir a janela "Executar" do Windows:

e depois pressione a tecla

2) agora vamos digitar cmd e pressionar OK, ele vai abrir o Prompt de Comando do Windows.

3) após abrir o prompt de comando vamos fazer o teste utilizando o comando PING, para verificar a comunicação da balança com o computador.

Digite o seguinte comando: ping 192.168.0.1-t, se aparecer as informações abaixo é porque foi bem-sucedido a comunicação com a balança.

ping = comando de resposta IP = 192.168.0.1 da balança -t = comando de resposta infinito

Exemplo de uma comunicação malsucedida: "host de destino inaccessível"

COLOCANDO A BALANÇA EM REDE

Primeiro vamos instalar o software LabelNet. O seu objetivo e fazer a comunicação com a balança e enviar informações como: cadastro de produto, receitas, nutricionais, configurações e etc.

Passo 1) vamos baixar o software LabelNet do site da Elgin:

• Clique em automação, a direta encontre o link Download Center e clique;
• Selezione Balança e depois o modelo: Balança SM-100B/SM-100P;
• Localize o Software LabelNet e Clique em Download;

Passo 2) instalando o software LabelNet:

- Após baixar o software clique duas vezes no instalador (LabelNetElgin2.28.exe), para iniciar a instalação;

- Pressione o botão avançar para continuar

• Marque ☑ as opções de criar icones;

• Pressione o botão avançar para continuar

• Pressione o botão instalar para continuar na instalação;

• Após irá começar um progresso de instalação.

- Instalação finalizada, clique no botão Concluir

Passo 3) configurando o LabelNet:

- Clique no ícone do LabelNet para abrir o programa, ele pode estar no menu iniciar ou na área de trabalho do seu computador;

- Seja bem-vindo, está é a tela inicial do programa LabelNet;

Ao abrir o LabelNet perceba que ele já cria automaticamente:

• Nome "Loja 1"
• Setor "Geral"
• Balança "Balança 1"

LOJA - Aonde você configurar toda a estrutura da loja como: Layout de Etiqueta, código de barras, tamanho da fonte da descrição do produto;

SETOR – Aonde você determina o nome do setor e cria uma nova balança;

BALANÇA – Aonde você configura a balança como: Descrição da balança, IP da balança, comportamento de etiqueta, inibir etiqueta dupla.

3.1 - CONFIGURANDO A LOJA

- Clique com o botão direito do mouse sobre [ Loja 1 ] e clique em [ Propriedades ];

Propriedades da LOJA

É muito importante saber a forma que a loja trabalha como: tipo de código de barras, layout de etiqueta, tamanho da fonte da descrição do produto.

Mantendo as informações como padrão a configuração da loja irá ficar, conforme etiqueta abaixo:

Exemplo:

• Código Loja: 1 (este campo não pode ser modificado)
• Nome Loja: Elgin SP (este campo você pode editar)
• Tipo de código de barras: EAN (Neste campo você determina o tipo do código de barras)
• Formato código de barras: F2 CCCCCC XXXXX CD (Neste campo você determina a quantidade de dígitos)
• Flag: 2 (Este campo pode ser editado, porém no Brasil o número 2 representa um produto pesado)
  • RSData: Preço (Neste campo você escolhe o final do código irá mostrar PESO ou PREÇO)
• Etiqueta Padrão: F8 - 56mm x 40mm (Neste campo você seleciona o tamanho e o layout da etiqueta)

Tamanho Fonte: M3 (Neste campo você escolhe o tamanho da descrição do produto)

3.2 - CONFIGURANDO A BALANÇA

ADICIONANDO BALANÇA

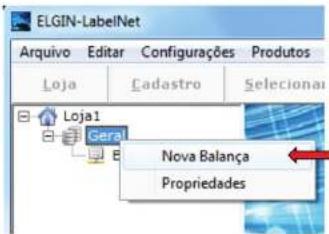

- Para adicionar uma nova balança, clique com o botão direito do mouse sobre [Setor "Geral"] e clique em [Novo Balança];

PROPRIEDADES DA BALANÇA

- Clique com o botão direito do mouse sobre [Balança 1] e clique em [Propriedades];

- É muito importante saber a forma que o setor irá trabalhar com a balança como: tamanho da etiqueta, layout de etiqueta, teclas de acesso rápido.

As configurações acima já vêm como padrão para ser de fácil instalação.

DADOS PARA CONEXÃO

• Setor: Geral (Este campo você seleciona o setor que a balança irá trabalhar)
• Identificação: Balança 1 (Este campo servi para identificar a balança e pode ser editável)
  • IP: 192.168.0.1 (Este campo você irá colocar o IP que foi definido na balança)
• Ativa?: (Este campo determinar se a balança está ativa ou em manutenção)

COMPORTAMENTO

- Etiqueta: Padrão.

Neste campo você seleciona o tipo de etiqueta para balança, está função e muito utilizada quando você quer, determinar um tamanho ou layout diferente para cada balança, que não seja a que foi configurada na loja.

Ex.: Quando utilizado "Padrão" a balança vai utilizar a etiqueta da loja, caso contrário utiliza a etiqueta definida no comportamento da balança.

- Inibir Etiqueta Dupla:

Neste campo e possível você inibir a segunda etiqueta, por exemplo se um produto tem nutricional saindo em duas etiquetas, você pode marcar esta opção.

• Inibir Validade:
  Neste campo e possível você inibir a validade do produto, por exemplo se um produto tem validade, você pode marcar esta opção. Essa opção e utilizado quando já existe validade do fabricante no produto.
• Mensagem Especial:
  Neste campo e possível você criar uma mensagem especial para cada balança.
• Editar Teclas:
  Neste campo e possível você editar e configurar as teclas de acesso rápido para cada balança.

Pressione o botão OK para finalizar a configuração da balança.

CARGA PADRÃO

O envio de carga padrão é importante pois carrega todas as configurações necessária para balança como: código de barras, layouts de etiqueta, mensagens publicitárias, outros arquivos e data e hora.

4 – ENVIOU DE CARGA PADRÃO

- Na tela de cadastro, clique no menu [Ferramentas], e clique em [Carga Padrão]

- Seleccione a balança e clique no botão [Enviar]

Obs.: O botão [Enviar] somente ira ficar habilitado após você selecionar as balanças.

IMPORTAÇÃO DE PRODUTOS

5 - CONFIGURANDO LOCAL DE IMPORTAÇÃO

- Clique no menu [Configurações], escolha a opção [Importação automática PLU]

- Determine a pasta que está o arquivo TXT para que seja importado, selecione o nome do arquivo principal CADTXT.TXT, caso tenha nutricional, receita e setores será importado automaticamente.

Obs.: Está pasta pode estar em um servidor, basta compartilhar para ter acesso

Nosso software importar outros arquivos TXT, basta dizer qual o tipo do arquivo:

CADTXT.TXT = TIPO F TXITENS.TXT = TIPO T PRODUTOS.TXT = TIPO U

ITENSMGV.TXT = TIPO T

Tipo F = Filizola

Tipo T = Toledo

Tipo U = Urano 46

Limpar base de dados ao importar: Quando selecionado, faz a limpeza do banco de dados antes da importação, ou seja, apaga os arquivos do programa depois importa.

Executar ao iniciar: Quando selecionado, ao abrir o programa o mesmo faz todo processo automático como: importar e enviar carga para balança, depois fica em modo de espera monitorando se existe um novo arquivo texto a ser importado.

5.1 - COMO FAZER A IMPORTAÇÃO DE PRODUTOS

- Clique no menu [Ferramentas], escolha a opção [Importação de produtos] e clique em [Manual]

Obs.: a opção de importação [ automático ] é utilizada para repetir a operação de importação manual sem precisar escolher novamente o local da importação.

Uma vez configurado o caminho, ao clicar na opção manual, basta apenas selecionar o arquivo principal, neste caso CADTXT.TXT e pressionar enviar para que o mesmo seja importado.

CADASTRO DE PRODUTO ATRAVÉS DO LABELNET

- Conhecendo a tela de cadastro de produtos

• No. PLU: código do produto (este campo pode ser editado).
- Nome: Descrição do produto (este campo pode ser editado) Ex.: PÃO FRANCÊS KG.
- Preço: Valor do produto (este campo não precisa colocar ponto nem virgula) Ex.: 1,99 = 199 (1.99) ou 19,99 = 1999 (19.99).
- R\$: Neste campo você define se o preço vai ser por KG ou 100g (este campo pode ser editado).
- KG: Neste campo você define se o produto vai ser vendido por peso (KG) ou por unidade (UN).
- Tara: Você pode definir o peso da embalagem do produto, para que seja descontado (este campo não precisa colocar ponto nem virgula). Ex.: 10g = 10 (0.010) ou 100g = 100 (0.100)

Novo

Editar

Salvar

Cancelar

Excluir

• Novo: Cria um novo produto
• Editar: Libera a edição do cadastro
•Salvar: Grava as informações modificadas

• Cancelar: Sai da operação sem gravar nenhuma informação
• Excluir: Apaga um cadastro determinado

- ITEM: Nesta tela você determina as informações como: código, descrição, preço, tara, determina o produto pesado ou unidade.

- ETIQUETA: Nesta tela você determina as informações como: layout de etiqueta, validade em dias, código de barras, etc.

- NUTRIÇÃO: Nesta tela você determina as informações nutricionais. (Para imprimir o nutricional e preciso estar selecionado ☑ Imprimir.

- OUTROS: Nesta tela você determina as informações como: ingredientes, mensagem especial, associa imagens, etc.

6 - CADASTRANDO PRODUTO POR COMPLETO

- Clique em [Loja1] para habilitar o botão [CADASTRO] e clique em cadastro;

- Clique no botão [NOVO] e preencha os campos indicados abaixo:

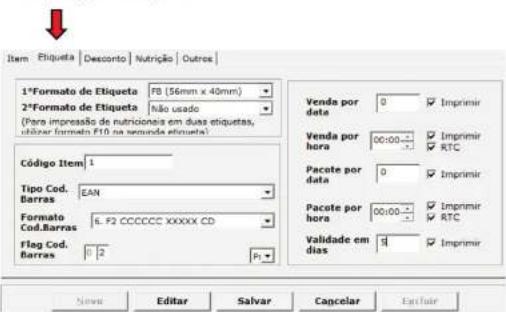

- Clique na aba Etiqueta e preencha ou modifique os campos indicados abaixo:

- 1º Formato de Etiquetas: Neste campo você determina o layout de etiqueta por produto.

- 2º Formato de Etiquetas: Neste campo você pode repetir o produto ou utilizar F10 para nutricional.

- Validade em dias: neste campo você determina a validade do produto em dias. Ex.: 1 semana = 7 ou 1 mês = 30.

- Clique na aba Nutrição | e preencha ou modifique os campos indicados abaixo:

- Imprimir: Você deve selecionar este campo para habilitar a impressão do nutricional para este produto.

- Clique na aba Outros e preencha ou modifique os campos indicados abaixo:

- Ingredientes: Neste campo você irá informar os ingredientes do produto.

Ao clicar no botão editar 📄, irá abrir o editor, para digitar os ingredientes, determinar o tamanho da fonte S3 e pressionar OK

- Para finalizar o cadastro basta clicar no botão [SALVAR].

ENVIANDO PRODUTO PARA BALANÇA

- Clique no botão [SELECIONAR TODOS] e clique no botão [ENVIAR]

Obs.: Ao selecionar todos os produtos o botão enviar é habilitado.

- Clique no botão [OK]

- Clique no botão [SELECIONAR TODOS] e clique no botão [ENVIAR] Obs.: Ao selecionar todos as produtos o botão enviar é habilitado.
