BRUGSANVISNING CS-XE9JKE6 PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

QUICK GUIDE

SNABBGUIDE

HURTIGGUIDE

PIKAOPAS

KVIKVEJLEDNING

Dette symbolet angir en handling som er FORBUDT.

Dette symbolet angir at en handling er PÅBUDT.

ADVARSEL

INNEND∅RS- OG UTEND∅RSENHET

- Kan ikke velges samtidig.

STILLE INN TIDSUR

- Å slå enheten PÅ eller AV på et bestemt tidspunkt.

Velg ON eller OFF tidsur

Still inn tiden Bekreft

- Brukes när fjernkontrollen er forlagt eller ikke fungerer.

Trykkes ned til du hører et pip. Deretter skriver du ned feilkoden.

Merknad:

- For enkelte feil kan du restarte enheten med begrenset drift med 4 pipelyder under drift starter.

Tak for dit valg af Panasonic Air Conditioner

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER 26\~27

FJERNBETJENING 28\~29

INDEND∅RS ENHED 30

FEJLFINDING 31

OPLYSNINGER 32\~35

KVIKVEJLEDNING BAGOMSLAG

BEMARK

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

DRIFTSBETINGELSER

Brug dette airconditionanlæg inden for følgende temperaturområder

Temperatur (°C)		Indendørs
		*DBT *WBT
K∅LING	Maks.	32	23
	Min. 16 11
OPVARMNING	Maks. 30 -
	Min. 16 -
+8/10°C	Maks. 10 -
HEAT	Min. 8 +

Temperatur (°C)		Udendørs
		*DBT *WBT
K∅LING	Maks.	43	26
	Min. -15 -
OPVARMNING	Maks.	24	18
	Min. -15 -
+8/10°C	Maks.	-	-
HEAT	Min. -15 -

• Anlægget kan stadig bruges til afkøling ved udendørstemperaturer ned til -15°C i rum, der ikke anvendes til beboelse som f.eks. et computerrum med en rumtemperatur på 16°C eller højere og en luftfugtighed i rummet på op til 80%.
• Under afkølingsdrift vil kompressoren blive standset, når udendørstemperaturen kommer under -15°C, og driften vil blive genoptaget, når temperaturen stiger til over -15°C.
  * DBT: Tørpæretemperatur
  * WBT: Vådpæretemperatur

SIKKERHEDSFORSKRIFTER

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

ADVARSEL

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Dette symbol betegner en handling, der er OBLIGATORISK.

ADVARSEL

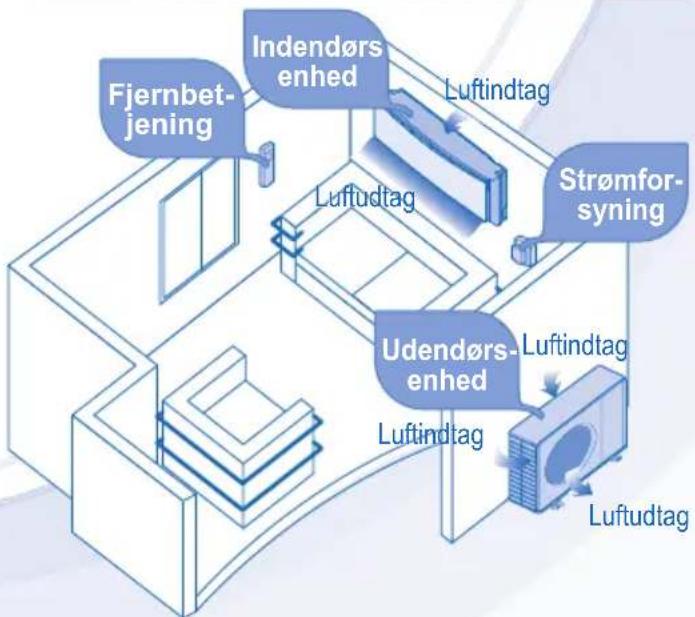

INDEND∅RS ENHED OG UDEND∅RS ENHED

	Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.
	Kontakt en autoriseret forhandler eller specialist, når enheden skal repareres, fl yttes eller installeres igen. Forkert installation og håndtering kan forårsage lækage, stød eller brand.
	Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.
	Undgå, at fi ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.
	Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.

FJERNBETJENING

Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

ADVARSEL
STR∅MFORSYNING
	Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikke-specifi ceret ledning for at forhindre overophedning og brand.
	Del ikke den samme stikkontakt med andet udstyr, så overophedning og brand undgås.
	Betjen ikke enheden med måde hænder, så stød undgås.
	Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
	Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.
	Dette udstyr skal jordforbindes, så stød eller brand undgås.
	I en nødsituation eller under unormale forhold (brændt lugt osv.), skal strømforsyningen afbrydes og den autoriserede forhandler kontaktes.Undgå stød ved afbrydelse af strømforsyningen, når:- Før rengøring eller servicering.- Forlænget ikke-anvendelse.- Unormal kraftig lynudledning.

FORSIGTIG
INDEND∅RS ENHED OG UDEND∅RS ENHED
	Vask ikke den indendørs enhed med vand, benzen, fortynder eller skurepulver.
	Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer.
	Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.
	Sørg for ikke at udsætte dig for kold luft i længere perioder.
	Undgå at sidde eller træde på enheden, da du kan falde ned.
	Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.
	TÆND ikke den indendørs, når gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, før enheden betjenes.
	Du må ikke installere enheden i omgivelser, hvor der er fedtet og røget.
	Sørg for, at udtømningsrøret er tilsluttet korrekt. I modsatfald kan der opstå lækage.
	Sørg for regelmæssig ventilation af rummet.
	Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.
FJERNBETJENING
	Undlad brug af genopladelige (Ni-Cd) batterier. Hvilket kan ødelægge fjernbetjeningen.
	Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
	Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at fjernbetjeningen fungerer, som den skal.

FJERNBETJENING

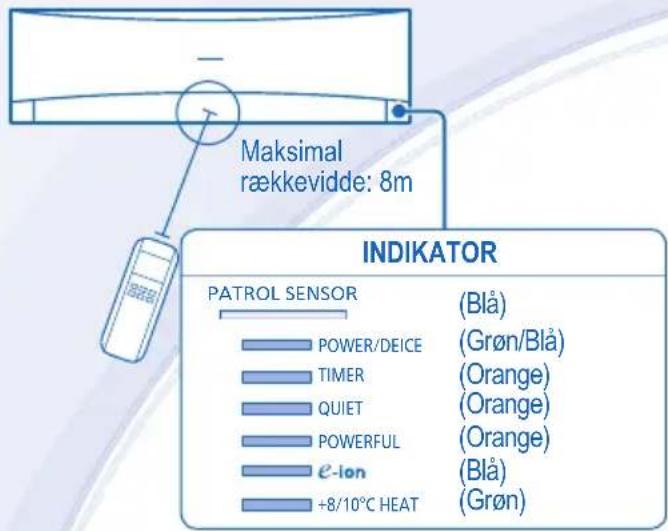

Maksimal rækkevidde: 8m INDIKATOR PATROL SENSOR (Blå) (Gron/Blå) (Orange) (Orange) (Orange) (Orange) (Blå) (Grøn) POWER/DEICE TIMER QUIET POWERFUL e-Ion +8/10°C HEAT

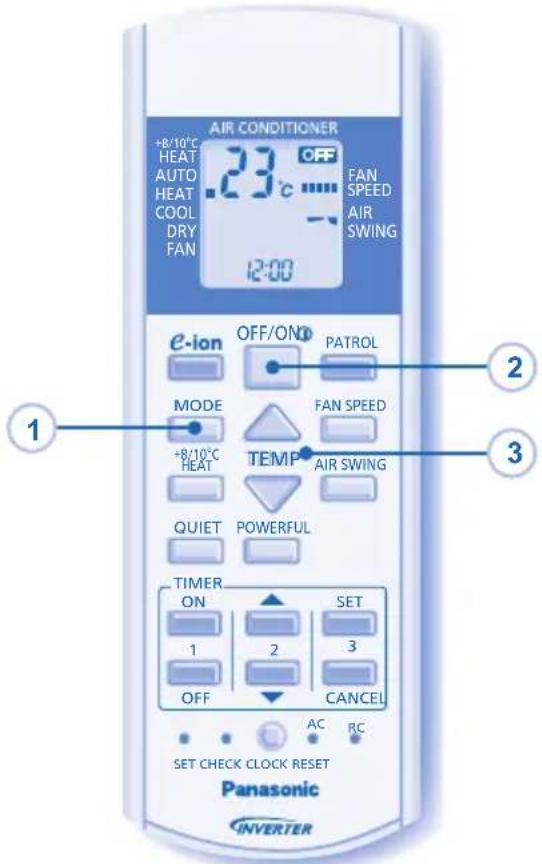

Tryk på knappen til fjernbetjeningen

1

SÅDAN TÆNDES OG SLUKKES ANLÆGGET

POWER/DEICE

- Læg mærke til, om fjernbetjeningen viser OFF i displayet for at undgå forkert start/stop af anlægget.

2

SÅDAN INDSTILLES TEMPERATUREN

• Områdevalg: 16°C \~ 30°C (Gælder ikke ved tilstanden FAN).
• Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse. OPVARMNINGSTILSTAND : 20°C \~ 24°C. AFK∅LINGSTILSTAND : 26°C \~ 28°C. T∅RRINGSTILSTAND : 1°C \~ 2°C lavere end rumtemperatur.

3

SÅDAN VÆLGES DRIFTSTILSTAND

OPVARMNINGSTILSTAND - Nyd den varme luft

• Det tager anlægget et stykke tid at varme op. Driftsindikatoren blinker i denne tilstand.
• Enheden afbryder muligvis varmluftforsyningen under afisning. Afisningsindikatoren ON er tænd imens.

AFK∅LINGSTILSTAND - Nyd den kølige luft

- Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget i køletilstand.

T∅RRINGSTILSTAND - Affugter omgivelserne

- Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

Tilstanden FAN - Luftcirkulation i rummet

AUTO-TILSTAND - Praktisk for dig

• Under driftstilstand blinker driftsindikatoren.
- Enheden vælger driftstilstand for hver 30 minut svarende til temperaturtilstanden, udendørs og indendørs temperatur.

4

SÅDAN VÆLGES BLÆSERHASTIGHED (5 VALGMULIGHEDER)

FAN SPEED

- I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

5

SÅDAN JUSTERES DET LODRETTE LUFTFLOW (5 VALGMULIGHEDER)

AIR SWING

• Sørg for at holde rummet ventileret.
• I tilstanden COOL/DRY, hvis AUTO er indstillet, svinger lamelgitteret automatisk op/ned.
• I tilstanden HEAT, hvis AUTO er valgt, er det vandrette lamelgitter fast ved en forudbestemt position.

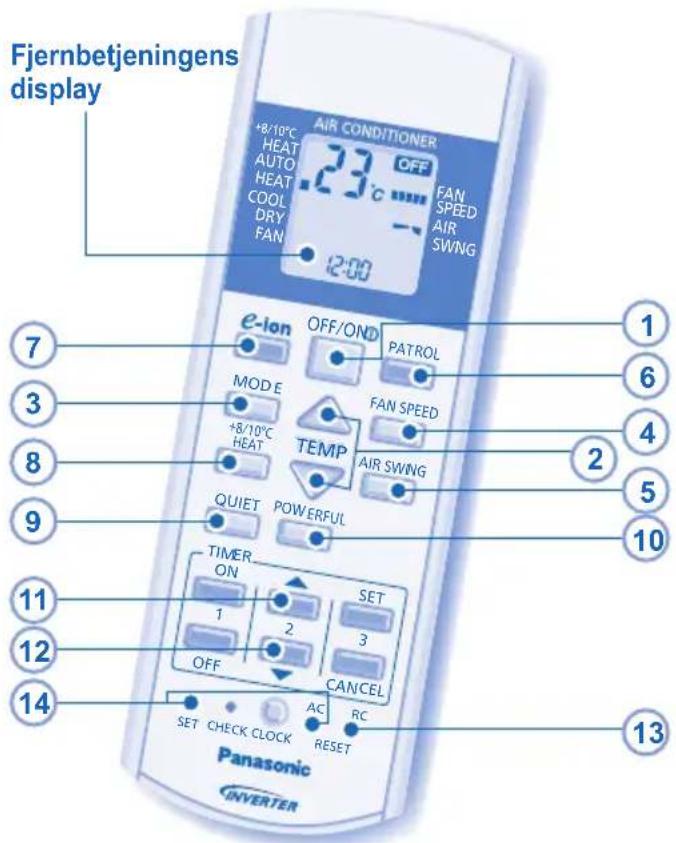

Fjernbetjeningens display +8/10°C HEAT AUTO HEAT COOL DRY FAN AIR CONDITIONER 23°C OFF FAN SPEED AIR SWNG 2:00 e-ion OFF/OND PATROL MODE FAN SPEED +8/10°C HEAT TEMP AIR SWNG QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CHECK CLOCK AC RC RESET Panasonic INVERTER 1 6 4 2 5 10 11 12 14 13

SÅDAN OPNÅS REN OG FRISK LUFT

PATROL - Overvågning af luftkvalitet

• Registrerer luftkvaliteten; E-ion betjeningen aktiveres, när luftkvaliteten er ved beskidt niveau.
• Kan aktiveres, selv när enheden er slukket.
• Patrol starter automatisk, när enheden tændes med OFF/ON

TIL AT OPFRISKE OG RENSE LUFTEN

• Genererer negative ioner for at kunne frembringe en frisk luft-effekt og tiltrækker støv, der fanges af de positivt ladede e-ion-fi Itre.
• Kan aktiveres, selv når enheden er slukket. I denne tilstand kan blæserhastigheden og luftsvingningen ikke justeres.

INDSTILLING AF MIN. DRIFTTEMPERATUR

• Hold indendørstemperaturen på 8/10°C. Blæseren skifter automatisk til høj blæserhastighed.
• Denne handling overskriver driftstilstanden og kan annulleres ved at trykke på

- Afrimningsdrift på udendørsenheden kan forårsage pludselig kold luft fra indendørsenheden. Undgå kold luft med opvarmningsfunktionen.

SÅDAN FÅR DU ST∅JSVAGE OMGIVELSER

- Denne drift reducerer luftstøj.

SÅDAN OPNÅS TEMPERATUREN HURTIGT

- Driften standser automatisk after 20 minutter.

Holdes nede i 5 sekunder for at dæmpe eller gendanne anlæggets indikatorlysstyrke.

Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F.

Gendanner fjernbetjeningens standardindstilling.

Bruges ikke i normal drift.

BEMÆRKNINGER

- Kan aktiveres i alle tilstande, og kan annulleres ved at trykke på den samme knap igen.

funktionen kan aktiveres uafhængigt.

- Kan ikke vælges på samme tidspunkt.

SÅDAN INDSTILLES TIMEREN

- Sådan slås anlægget TIL og FRA på et forudbestemt tidspunkt.

Slå timer TIL eller FRA

Indstil et tidspunkt

Bekræft

• Annullering af TIL- eller FRA-timer foretages ved at trykke på ON eller OFF, og så trykke på CANCEL.
• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.
• Timerdrift er baseret på det via fjernbetjeningen indstillede ur og gentages dagligt, når den er indstillet. Yderligere oplysninger om indstilling af uret fi ndes på bagsiden under Klargøring af fjernbetjening.
• Hvis timeren annulleres manuelt eller i tilfælde af strømsvigt, kan du genskabe den tidligere indstilling (når strømmen vender tilbage) ved at trykke på SET.

FORSIGTIG

• Afbryd strømmen, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.

RENG∅RINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40°C.

TIP!

- Til sikring af enhedens optimale ydelse skal der udføres vedligeholdelse med jævne mellemrum. En snavset enhed kan resultere i fejl, og du kan få fejlkoden "H99". Kontakt en autoriseret forhandler.

- Må ikke berøres under driften

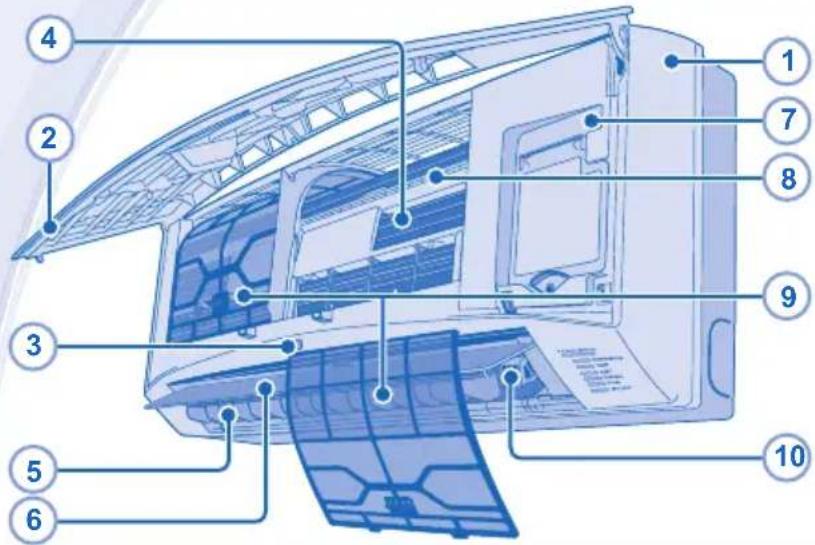

1 INDEND∅RS ENHED

- Aftør anlægget forsigtigt med en blød, tør klud.

2 FRONTPANEL

Fjern frontpanel

• Løft og træk for at fjerne front panelet.
• Vask det forsigtigt og aftør det.

Luk frontpanel

- Tryk på begge ender af front panelet for at lukke det helt.

3 MODTAGER

4 ALUMINIUMSBLAD

5 LODRET LUFTSTR∅MNINGSSPJÆLD

- Kan indstilles manuelt.

6 VANDRET LUFTSTR∅MNINGSSPJÆLD

- Må ikke indstilles manuelt.

7 KNAPPEN AUTO OFF/ON (AUTO-TÆND/SLUK)

- Bruges, när fjernbetjeningen er forlagt eller ikke fungerer.

Trin Handling Funktion
1 Tryk en gang. Auto-funktion
2	Tryk, og hold nedtrykket, til du hører et bip, og slip så.	Tvunget køling
3	Gentag trin 2. Tryk, og hold nedtrykket, til du hører to bip, og slip så.	Normal køling
4	Gentag trin 3. Tryk, og hold nedtrykket, til du hører tre bip, og slip så.	Tvunget opvarmning
Tryk på knappen for at slukke.

8 e-ion OPLADNINGSTRÅD

9 e-ion FILTRE

• Rens fi Itrene regelmæssigt.
• Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af filterets overflade.
• Tør fi Itrene grundigt i skygge, væk fra åben ild eller direkte sollys.
• Udskift fi ltret, hvis det er beskadiget.

10 AKTIV e-ion GENERATOR

Rengør med en tør vatpind.

- Det anbefales at rense en aktiv e-ion-generator hver 6. måned.

FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

SYMPTOM		ÅRSAG
Der kommer täge ud af indendørsenheden. ▶ • Kondenseringsvirkning på grund af køleprocessen.
Lyden af strømmende vand kan høres under drift. ▶ • Kølemiddelstrømning i anlægget.
Der er en mærkelig lugt i rummet. ▶ • Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	▶	• Dette medvirker til at fjerne de omgivende lugte.
Luftstrømmen fortsætter efter afsluttet drift.	▶	• Udledning af restvarme fra indendørsenheden (maksimalt 30 sekunder).
Driften forsinkes i nogle få minutter efter genstart.	▶	• Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp. ▶ •	Der forekommer kondensering eller fordampning på rørene.
Timerindikatoren er altid tændt. ▶ • Indstillingen på timeren gentages dagligt, når den først er foretaget.
Når afisning foretages, er spjældet lukket.	▶	• AIR SWING er indstillet på AUTO.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	▶	• For at undgå utilsigtet kølevirkning.
Strømindikatoren blinker, inden apparet bliver tændt.	▶	• Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.
Det lyder som om noget revner, når enheden bruges.	▶	• Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.

SYMPTOM	KONTROL
Opvarmnings-/køletilstanden fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi Itrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften.	Kontroller, om anlægget er blevet installeret på et hældende underlag.Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke.(Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke.	Kontroller, om effektafbryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt en autoriseret forhandler.
Patrol-sensor eller e-ion-indikator på indendørsenheden blinker.	Stop betjening af observation eller e-ion, og genstart derefter. Hvis patrol-sensoren eller e-ion-indikatoren fortsat blinker, skal en autoriseret forhandler kontaktes.
PATROL fungerer ikke.	Tryk på , og hold den nede i ca. 15 sekunder, indtil der høres en bip-lyd, og tryk derefter på igen.

Anlægget stopper, og timerindikatoren blinker.

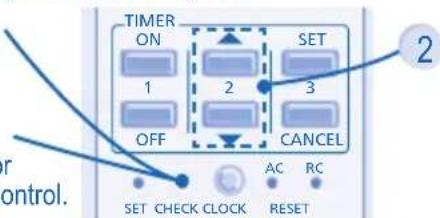

Brug fjernbetjeningen til at hente fejlkoden.

1 Tryki 5 sekunder.
3 Tryk i 5 sekunder for at afslutte kontrol.
4 Sluk for enheden, og giv besked om fejlkoden til den autoriserede forhandler.
Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned.

TIMER ON 1 2 SET OFF 3 CANCEL AC RC SET CHECK CLOCK RESET or control.

Bemærk:

- For visse fejl kan det være nødvendigt at genstarte apparatet med begrænset funktion i 4 trin under opstart.

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling. ∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Pb

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Brug knappen Auto OFF/ON til at vælge kølings-/ opvarmningstilstanden, efter 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene:

$$ \text { Køling: } \geq 8 ^ {\circ} \mathrm{C} \text { Opvarmning: } \geq 1 4 ^ {\circ} \mathrm{C} $$

• Du kan også aktivere tilstanden HEAT (varme) i 2-3 timer for at fjerne fugt grundigt i de interne dele, så der ikke dannes mug.
• Afbryd strømmen.
• Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD FOR STR∅MMEN, og kontakt derefter en autoriseret forhandler under følgende forhold:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Sikring springer flere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

QUICK GUIDE/SNABBGUIDE/HURTIGGUIDE/

PIKAOPAS/KVIKVEJLEDNING

Remote Control Preparation • Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll

Vælg den ønskede tilstand.

2

OFF/ON

Vælg den ønskede temperatur.

AIR CONDITIONER +8/10°C HEAT AUTO HEAT COOL DRY FAN 23°C OFF FAN SPEED AIR SWING 12:00 e-ion OFF/ON® PATROL MODE FAN SPEED +8/10°C HEAT TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL AC RC SET CHECK CLOCK RESET Panasonic INVERTER
