Produkttype	Split klimaanlæg
Kølekapacitet	2.5 kW (9,000 BTU/h)
Varmekapacitet	2.8 kW (9,600 BTU/h)
Strømforsyning	230 V / 50 Hz
Kølemiddel	R32
Indendørsenhedens mål (BxHxD)	780 x 239 x 285 mm
Udendørsenhedens mål (BxHxD)	690 x 420 x 260 mm
Indendørsenhedens vægt	8 kg
Udendørsenhedens vægt	22 kg
Energieffektivitet (SEER)	6.5
Funktioner	Køling, opvarmning, affugtning, ventilator
Filter	Vaskbart antibakterielt filter
Fjernbetjening	Ja, med LCD-display
Timer	24-timers tænd/sluk timer
Indendørs støjniveau	21 - 39 dB(A)
Udendørs støjniveau	48 dB(A)
Rørstørrelse (væske/gas)	6.35 mm / 9.52 mm
Maks. rørlængde	15 m
Kompressortype	Rotary (inverter)

Ofte stillede spørgsmål - CS-CE9PKE PANASONIC

Hvordan rengør jeg luftfilteret?

Åbn frontpanelet, fjern luftfilteret, og vask det med vand. Tør det helt før genmontering. Rengør hver 2. uge for optimal ydeevne.

Hvad betyder fejlkode H00?

Fejlkode H00 indikerer en kommunikationsfejl mellem indendørs- og udendørsenheder. Kontroller ledningsforbindelser og genstart enheden. Hvis det fortsætter, kontakt en tekniker.

Kan jeg bruge klimaanlægget til opvarmning?

Ja, denne model er en varmepumpe og giver både køling og opvarmning. Brug fjernbetjeningen til at vælge 'Varme'-tilstand.

Hvordan indstiller jeg timeren?

Tryk på Timer-knappen på fjernbetjeningen. Brug +/- knapperne til at indstille ønsket tænd eller sluk tid. Bekræft med Timer-knappen igen.

Hvad er den anbefalede rumstørrelse til denne enhed?

Enheden er velegnet til rum op til 25 m² (ca. 270 ft²) til køling og opvarmning.

Hvor ofte skal klimaanlægget serviceres?

Professionel vedligeholdelse anbefales en gang om året. Rengør filtre oftere, og kontroller kølemiddelniveauer og elektriske komponenter årligt.

Hvorfor larmer udendørsenheden?

Noget støj fra udendørsenheden er normalt, såsom kompressor og ventilator. Hvis der opstår høj raslen, skal du sikre dig, at enheden er i vater og fri for affald.

Kan jeg selv installere klimaanlægget?

Installation bør udføres af en kvalificeret professionel på grund af krav til elektricitet og kølemiddelhåndtering. Forkert installation kan ugyldiggøre garantien.

Hvad gør 'Ion'-knappen?

Ion-funktionen frigiver negative ioner for at rense luften og reducere luftbårne partikler. Aktiver den fra fjernbetjeningen for forbedret luftkvalitet.

Hvordan nulstiller jeg fjernbetjeningen?

Fjern batterierne, tryk på alle knapper i 10 sekunder, og isæt derefter batterierne igen. Dette nulstiller fjernbetjeningen til fabriksindstillinger.

BRUGSANVISNING CS-CE9PKE PANASONIC

Betjeningsvejledning

34-41

Klimaanlæg

Tak for dit valg af Panasonic Air Conditioner.

Installationsvejledning vedlagt.

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

Quick guide

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene beskriver handlinger som er OBLIGATORISKE.

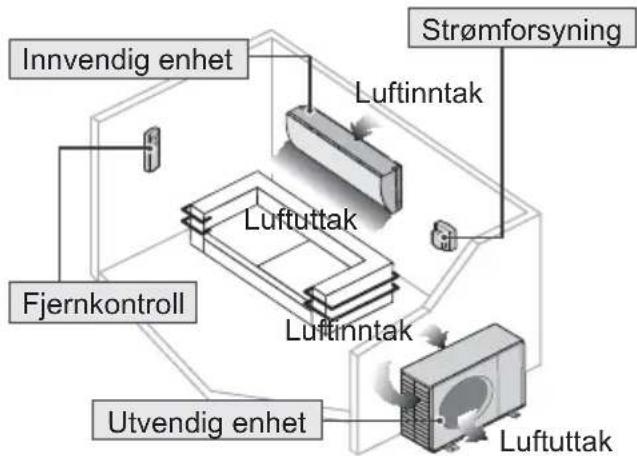


ADVARSEL

Rør ikke den skarpe aluminiumsfi nnen. Skarpe deler kan forårsake skade.

Ikke slå på inne-enheten när du vokser gulvet. Etter voksingen må du lufte godt för du kan slå enheten på.

Brukes när fjernkontrollen er forlagt eller ikke fungerer. Hev frontpanelet:

Justere vertikal luftstrømretning

(Fjernkontrolldisplay)

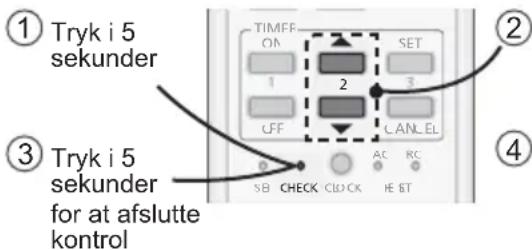

② Trykkes ned til du hører et pip. Deretter skriver du ned feilkoden

④ Slå av enheten og informer den autoriserte forhandleren om feilkoden

- For enkelte feil kan du restarte enheten med begrenset drift med 4 pipelyder under drift starter.

Paristojen asetus

Isætning af batterier

① Træk bagsiden af fjernbetjeningen
② Isæt AAA- eller R03-batterier (kan bruges i \~ 1 år)
③ Luk dækslet

Indstilling af ur

① Tryk på CLOCK
② Indstil et tidspunkt
③ Bekræft

Grundlæggende betjening

- Vær opmærksom på, at OFF- (FRA) indikationen CFT at til ved start.

③ Vælg den ønskede temperatur

• Områdevalg: 16 °C \~ 30 °C (Gælder ikke ved tilstanden FAN).

• Drift af anlægget inden for den anbefalede temperatur kan spare på energien.
  HEAT (LUFTVARMNING): 20 °C \~ 24 °C.
  COOL (LUFTK∅LING): 26 °C \~ 28 °C.
  DRY (AFFUGT): 1 °C \~ 2 °C lavere end rumtemperatur.

• Du kan dæmpe eller gendanne enhedens indikatorlysstyrke ved at trykke på og holde den inde i 5 sekunder.

• Brug fjernbetjeningen inden for 8 m fra fjernbetjeningsmodtageren på den indendørs enhed.

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

Sikkerhedsforskrifter....36-37

Sådan bruger du anlægget ....38-39

Rengøringsvejledning....40

Fejlfinding 41

Oplysninger 44

Tilbehør

• Fjernbetjening
- AAA- eller R03-batterier × 2
- Holder til fjernbetjening
- Skruer til fjernbetjeningsholder × 2

For at forhindre at du kommer til skade, at andre skades, eller der kommer skade på ejendom, skal du overholde følgende:

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassifi ceret nedenstående:

ADVARSEL

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Disse symboler angiver, at handlingen er OBLIGATORISK.

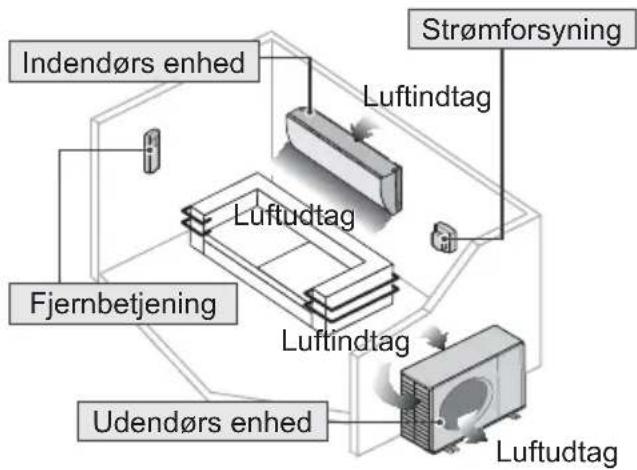

Indendørs enhed Fjernbetjening Udendørs enhed Luftindtag Luftudtag Luftindtag Strømforsyning Luftudtag

ADVARSEL

Indendørs enhed og udendørs enhed

Dette apparat kan anvendes af børn i alderen fra 8 år og opefter, og af personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de har fået information eller instruktion om brugen af apparatet på en sikker måde, og forstår den involverede risiko. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

Få bekræftet hos autoriseret forhandler eller specialist, at du kan bruge et andet kølemiddel end det anbefalede.

Brug af en anden kølemiddeltype end den specifi cerede kan forårsage skader på produktet, brud, og personskader osv.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Undgå, at fi ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.

Udsæt ikke dig selv direkte for kold luft i en lang periode for at undgå for kraftig afkøling.

Undgå at sidde eller træde på enheden, da du kan falde ned.

Fjernbetjening

Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

Strømforsyning

Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Brug ikke den samme stikkontakt til andet udstyr.
• Betjen ikke enheden med våde hænder.
  • Bøj ikke netledningen for meget.
• Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.

Hvis netledningen er beskadiget, skal den, for at undgå enhver risiko, udskiftes af producenten, en servicerepræsentant eller en tilsvarende kvalifi ceret fagmand.

Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Sæt netstikket rigtigt i.
• Støv på netstikket bør jævnligt tørres af med en tør klud.

Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen.

(Risiko for røg/brand/elektrisk stød)

Eksempler på noget unormalt/en fejl

• ELCB udløses ofte.
- Der konstateres en lugt af brændt.
- Enheden støjer eller vibrerer unormalt.
- Der lækker vand fra den indendørs enhed.
- Netledningen eller -stikket bliver unormalt varmt.
- Ventilatorhastigheden kan ikke reguleres.
- Enheden holder omgående op med at køre, selvom den er tændt og klar til brug.
- Ventilatoren stopper ikke, selvom betjeningen stopper.

Dette udstyr skal jordforbindes, så stød eller brand undgås.

Forebyg elektrisk stød ved at slukke for strømmen, og tag stikket ud:

• Før rengøring eller vedligeholdelse
• Når anlægget ikke skal anvendes i længere tid
• Under unormalt stærk lynaktivitet.

FORSIGTIG

Indendørs enhed og udendørs enhed

For at undgå skader eller korrosion på indendørsenheden må den ikke vaskes med vand, rensebenzin, fortynder eller skurepulver.

Brug den ikke til bevarelse af præcisionsudstyr, fødevarer, dyr, planter, kunstværker eller andre genstande. Dette kan bevirke kvalitetsforringelse osv.

Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.

Udsæt ikke planter eller husdyr direkte for luftstrømmen for at undgå kvæstelser osv.

Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.

TÆND ikke den indendørs, när gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, før enheden betjenes.

Installer ikke enheden i et olie- og røgfyldt område for at undgå beskadigelse af enheden.

Adskil ikke enheden for at rengøre den, så personskade undgås.

Undgå at stå på en ustabil bænk ved rengøring af enheden for at undgå personskade.

Anbring ikke en vase eller vandbeholder på enheden. Vandet kan komme ind i enheden og forringe isolationen. Dette kan bevirke elektrisk stød.

Åbn ikke vinduet eller døren i længere tid under anvendelse af funktionen COOL (LUFTK∅LING)/DRY (AFFUGT).

Undgå lækage ved at sikre, at drænrøret er:

• Tilsluttet korrekt,
• Holdes fri af tagrender og beholdere
• Ikke er nedsænket i vand

Efter en lang periode med brug eller brug med forbrændingsudstyr skal lokalet udluftes jævnligt.

Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

Fjernbetjening

Undlad brug af genopladelige (Ni-Cd) batterier. Hvilket kan ødelægge fjernbetjeningen.

Sådan undgås fejl eller beskadigelse af fjernbetjeningen:

• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Der skal isættes nye batterier af samme type i overensstemmelse med den angivne polaritet.

Strømforsyning

For at forhindre stød må du ikke stikket ud ved at trække i ledningen.

Sådan bruger du anlægget

MODE

Sådan vælges driftstilstand

HEAT (LUFTVARMNING) - Nyd den varme luft

• Det tager anlægget et stykke tid at varme op. STR∅M-indikatoren blinker under denne drift.
• Enheden afbryder muligvis varmluftforsyningen under afisning. Afisningsindikatoren ON er tænd imens.

COOL (LUFTK∅LING) - Nyd den kølige luft

- For at reducere strømforbruget i COOL (LUFTK∅LING)-tilstand, kan du bruge gardiner til afskærmning af sollys og varme.

DRY (AFFUGT) - Affugter omgivelserne

- Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

FAN (VENTILATOR) - Luftcirkulation i rummet

AUTO - Praktisk for dig

• Under driftstilstand, vil STR∅M-indikatoren blinke.
• Enheden vælger driftstilstand hvert 10. minut, ifølge den indstillede temperatur og rumtemperaturen.

Fjernbetjeningsmodtager og indikator

POWER/DEICE (Grøn/Blå)

- TIMER (Orange)

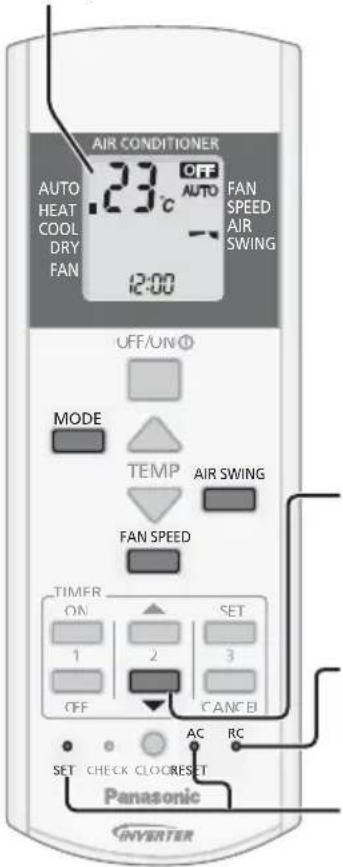

Fjernbetjeningens display

AIR CONDITIONER AUTO 23 °C HEAT FAN COOL AUTO DRY SPEED FAN AIR SWING 12:00 OFF/ON① MODE TEMP AIR SWING FAN SPEED TIMER ON SET 1 2 3 OFF CANCE AC RC SET CHECK CLOCKRESET Panasonic INVERTER

Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F.
Tryk for at gendanne fjernbetjeningen til standardindstillingen.
Bruges ikke i normal drift.

Justering at vandret luftstrømsretning

Bruges, när fjernbetjeningen er forlagt eller ikke fungerer. Løft frontpanelet:
- Hvis du vil bruge AUTO-tilstand, skal du trykke én gang på knappen.
- Hvis du vil bruge i COOL (LUFTK∅LING)-tilstand, skal trykke på og holde knappen nede, indtil 1 bip høres, og derefter slippe.
- Hvis du vil bruge HEAT (LUFTVARMNING)-tilstand, skal du trykke på og holde knappen nede, indtil det høres 1 bip, og derefter slippe knappen. Og tryk igen indtil der høres 2 bip, og slip derefter.
- Tryk på knappen igen for at slukke.

AIR SWING

Sådan justeres det lodrette luftf1 ow

(Fjernbetjeningens display)

• Sørg for at holde rummet ventileret.
• Hvis du har valgt AUTO, vil luftspjældet automatisk svinge op/ned i COOL (LUFTK∅LING)/DRY (AFFUGT)-tilstand
• I tilstanden HEAT (LUFTVARMNING), hvis AUTO er valgt, sidder det vandrette lamelgitter fast i en foruddefi neret stilling.

FAN SPEED

Sådan vælges blæserhastighed

(Fjernbetjeningens display)

• I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.
• Hvis den manuelle blæserhastighed forårsager ubehag i VARME-tilstand, kan man skifte blæserhastigheden til AUTO eller sænke blæserhastigheden.

Sådan indstilles timeren

2 sæt ON- og OFF-timere er tilgængelige til at TÆNDE eller SLUKKE for enheden på forskellige forudindstillede tidspunkter.

① TIMER ON 1 OFF ② SET 2 3 CANCEL

① Slå timer TIL eller FRA

• Hver gang du trykker:

Eksempel:

OFF kl. 22:00

② Indstil et tidspunkt
③ Bekræft

• Tryk på ON eller OFF for at vælge enten 1 eller 2, og tryk derefter på CANCEL for at annullere ON- eller OFF-timeren.
• Hvis timeren annulleres manuelt eller på grund af strømsvigt, kan du genindstille timeren ved at trykke på ON eller for at vælge enten ⓞ1 eller ⓞ2, og derefter trykke på SET.
• Den nærmeste indstilling af timeren vises og aktiveres i rækkefølge.
• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.
• Timerdrift er baseret på uret, der er indstillet i fjernbetjeningen og gentages dagligt, når den er fastsat. For indstilling af uret, henvises til Quick guide.

Driftsbetingelser
Brug dette airconditionanlæg inden for følgende temperaturområder.

Temperatur (°C)		Indendørs Udendørs
		DBT WBT DBT WBT
COOL(LUFTK∅LING)	Maks. 32	23	43	26
	Min. 16	11	16	11
HEAT(LUFTVARMNING)	Maks. 30	-	24	18
	Min. 16	-	-15	-16

DBT : Tørpæretemperatur WBT : Vådpæretemperatur

For at sikre optimal ydeevne af enheden, skal rengøring udføres med regelmæssige mellemrum. En snavset enhed kan resultere i fejl, og du kan se fejlkoden "H99". Kontakt din autoriserede forhandler.

• Afbryd strømmen og træk stikket ud, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.
• Brug ikke rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe ( pH 7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere en 40 °C.

Indendørs enhed

Aftør anlægget forsigtigt med en blød, tør klud.

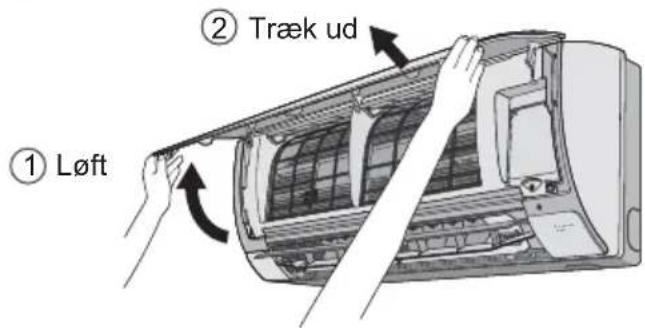

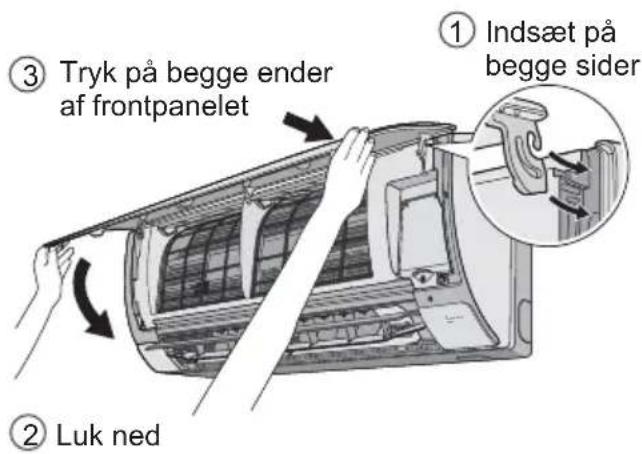

Frontpanel

Vask det forsigtigt og aftør det.

Fjern frontpanelet

① Løft ② Træk ud

Luk det sikkert

① Indsæt på begge sider ② Luk ned ③ Tryk på begge ender af frontpanelet

Indendørs enhed
AluminiumsbladFrontpanel

• Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af fi Iterets overfl ade.
- Tør fi Itrene grundigt i skygge, væk fra åben ild eller direkte sollys.
- Udskift fi ltret, hvis det er beskadiget.

Fjern luftfilter

Sæt det ind i enheden

Ved sæsoneftersyn efter længere driftspause

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Brug Auto OFF/ON-knappen til at vælge COOL (LUFTK∅LING)/HEAT (LUFTVARMNING). Efter 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene:

COOL (LUFTK∅LING): ≥ 8 °C

HEAT (LUFTVARMNING): ≥ 14 °C

Før en længere driftspause

• For at forhindre skimmelvækst skal HEAT (LUFTVARMNING) aktiveres i 2\~3 timer for at fjerne al fugt i de indvendige dele.
• Afbryd strømmen, og tag stikket ud.
  • Fjern batterierne i fjernbetjeningen.

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag
Der kommer tåge ud af indendørsenheden. •	Kondenseringsvirkning på grund af køleprocessen.
Lyden af strømmende vand kan høres under drift.	• Kølemiddelstrømning i anlægget.
Der er en mærkelig lugt i rummet. • Dette kan	evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	• Dette hjælper med at fjerne den omgivende lugt.
Luftstrømmen fortsætter efter afsluttet drift. •	Udledning af restvarme fra indendørsenheden (maksimalt 30 sekunder).
Driften forsinkes i nogle få minutter efter genstart.	• Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp. • Der	der forekommer kondensering eller fordampning på rørene.
TIMER-indikatoren er altid tændt. • Indstillingen	på timeren gentages dagligt, når den først er foretaget.
Når afisning foretages, er spjældet lukket.	• AIR SWING er indstillet på AUTO.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	• For at undgå utilsigtet kølevirkning.
POWER-indikatoren blinker, inden apparet bliver tændt.	• Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.
Det lyder som om noget revner, når enheden bruges.	• Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.

Symptom Kontrol
Drift i HEAT (LUFTVARMNING) / COOL (LUFTK∅LING) -tilstand fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften. • Kontroller, om anlægget er blevet installeret på et hældende underlag.Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke. (Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke. • Kontroller, om effektafbrryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt din autoriserede forhandler.

KRITERIER FOR FUNKTIONSSVIGT

SLUK FOR STR∅MMEN OG TAK STIKKET UD og kontakt derefter din autoriserede forhandler, hvis ét af følgende indtræffer:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Sikring springer fl ere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

Enheden stopper, og TIMER-indikatoren blinker.

Brug fjernbetjeningen til at hente fejlkoden.

① Tryk i 5 sekunder TIMEFF ON 1 2 SET 3 OFF CANCEL ② ③ Tryk i 5 sekunder for at afslutte kontrol SB CHECK CLOCK AC RC IE BT

Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned
④ Sluk for enheden, og giv besked om fejlkoden til den autoriserede forhandler

- For visse fejl kan det være nødvendigt at genstarte apparatet med begrænset funktion i 4 trin under opstart.

English

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Pb

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.
