CU-NZ9SKE - Aircondition PANASONIC - Gratis brugsanvisning og manual

Mærke	Panasonic
Model (udendørsenhed)	CU-NZ9SKE
Model (indendørsenhed)	CS-NZ9SKE
Produkttype	Split luftkonditioneringsanlæg (vægmonteret)
Kølemiddeltype	R32 (let antændelig)
Kølekapacitet	2,5 kW (ca. 9000 BTU/h)
Varmekapacitet	3,2 kW (ca. 11000 BTU/h)
Strømforsyning	230 V ~ 50 Hz
Indendørsenhedens mål (BxDxH)	799 x 183 x 280 mm
Udendørsenhedens mål (BxDxH)	780 x 289 x 540 mm
Indendørsenhedens vægt	9 kg
Udendørsenhedens vægt	25 kg
Energibesparende teknologi	ECONAVI + INVERTER
Tilstande	Varme, Køling, Tør, Blæser, Auto, +8/15°C varme
Særlige funktioner	Krafttilstand, Stille tilstand, Auto restart, 24-timers timer, Luftudsving (lodret/vandret)
Luftrensende filter	Ja (udskift hvert 2. år, reservedelsnr. CZ-SA31P)
Batteri til fjernbetjening	2 x AAA eller R03 (levetid ca. 1 år)
Anbefalet temperatur til køling	26°C – 28°C
Anbefalet temperatur til opvarmning	20°C – 24°C
Rengøringsinterval for luftfilter	Hver 2. uge
Indikatorlamper på indendørsenhed	Strøm (hvid), Timer (hvid), ECONAVI (hvid), +8/15°C varme (hvid), Afrimning (hvid)

Ofte stillede spørgsmål - CU-NZ9SKE PANASONIC

Hvor ofte skal jeg rengøre luftfiltrene?

Hvad gør ECONAVI-funktionen?

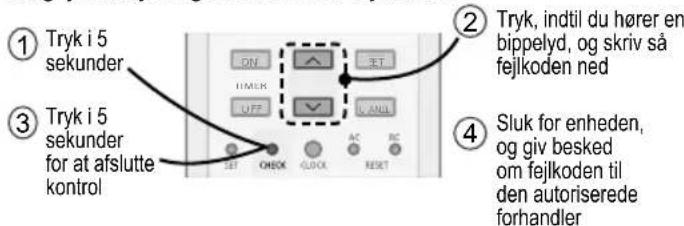

Hvordan henter jeg en fejlkode?

Kan jeg bruge genopladelige batterier i fjernbetjeningen?

Hvad skal jeg gøre, hvis enheden ikke køler effektivt?

Hvordan indstiller jeg timeren?

Er kølemidlet R32 sikkert?

Hvad betyder det, at POWER-indikatoren blinker under opvarmning?

Kan jeg betjene enheden uden fjernbetjening?

Hvilken vedligeholdelse er nødvendig efter lang tids ubrug?

BRUGSANVISNING CU-NZ9SKE PANASONIC

Betjeningsvejledning

50-61

Klimaanlæg

Tak for dit valg af Panasonic Air Conditioner.

Installationsvejledning vedlagt.

Læs brugsanvisningen grundigt igennem før du

benytter anlægget og gem den til fremtidig brug.

CE

ACXF55-03350

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene beskriver handlinger som er OBLIGATORISKE.

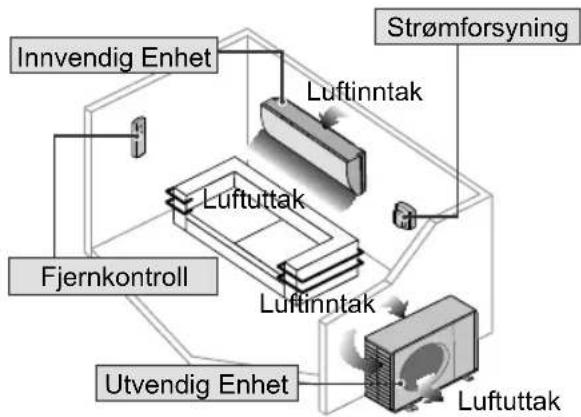


ADVARSEL

- Kan ikke kontrollere hastigheten på viften.

Rør ikke den skarpe aluminiumsfi nnen. Skarpe deler kan forårsake skade.

Ikke slå på inne-enheten när du vokser gulvet. Etter voksingen må du lufte godt før du kan slå enheten på.

Brukes när fjernkontrollen er forlagt eller ikke fungerer. Hev frontpanelet:

- Kan ikke velges samtidig.

Operasjonsmodus

DBT : Temperatur tørr kolbe

WBT : Temperatur fuktig kolbe

Temperatur (°C)		Innendørs Utvendig
		DBT WBT	DBT WBT
KJ∅LIG	Maks. 32	23 43 26
	Min. 16	11 -15 11
VARME	Maks. 30	-	24	18
	Min. 16	-	-20	-
+8/15°C	Maks.	15	-	-	-
VARME	Min.	8	-	-20	-

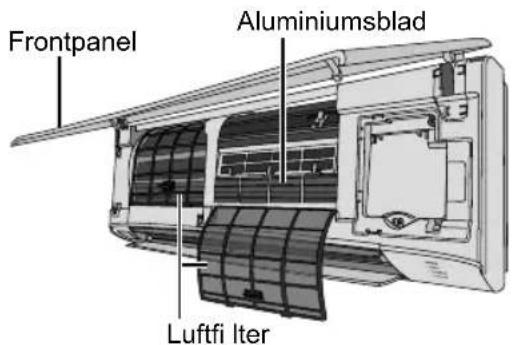

- Tørk fi ltrene grundig i skyggen, i avstand fra fl ammer eller direkte sollys.

• Vask/skyll ikke fi iteret i vann.
- Bytt fi ltret hvert 2. år, eller bytt et fi liter som er skadet.
Del nr.: CZ-SA31P

Luftrensingsfi Iter

Giver maksimal komfort, ren luft og optimal energibesparelse

ECONAVI + INVERTER Den perfekte energibesparende teknologi

ECONAVI registrerer hvor energien normalt spildes og justerer strømmen til afkøling/opvarmning afhængigt af lokaleforhold og aktivitetsniveau. Derefter udnytter INVERTER ECONAVIs sensordata og varierer kompressor-rotationshastigheden. Dette medvirker til at optimere eff ekten af afkøling/opvarmning og reducerer forkert afkøling/opvarmning.

Se "Hvis du vil vide mere..." for yderligere oplysninger.

Isætning af batterier

① Træk bagsiden af fjernbetjeningen
② Isæt AAA- eller R03-batterier (kan bruges i \~ 1 år)
③ Luk dækslet

① Tryk på CLOCK
② Indstil et tidspunkt
③ Bekræft

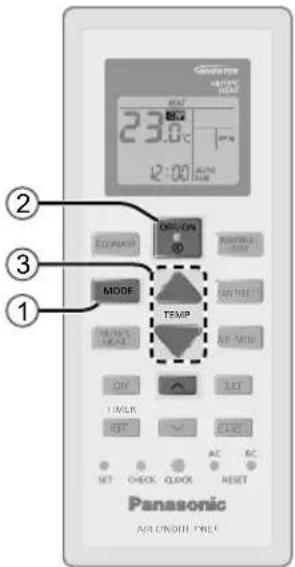

Grundlæggende betjening

① Vælg den ønskede tilstand

- Bemærk venligst at der vises QFS opstart af enheden.

③ Vælg den ønskede temperatur

• Områdevalg: 16°C \~ 30°C (Gælder ikke ved tilstanden FAN).
• Drift af anlægget inden for den anbefalede temperatur kan spare på energien.

HEAT (LUFTVARMNING):

20 °C \~ 24 °C

COOL (LUFTK∅LING) :

26°C\~28°C.

DRY (AFFUGT): 1 °C \~ 2 °C

• Du kan dæmpe eller gendanne enhedens indikatorlysstyrke ved at trykke på og holde den inde i 5 sekunder.
• Brug fjernbetjeningen inden for 8 m fra fjernbetjeningsmodtageren på den indendørs enhed.

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

Indholdsfortegnelse

Sikkerhedsforskrifter .....52-55

Sådan bruger du anlægget ..56-57

Hvis du vil vide mere... ....58

Rengøringsvejledning ....59

Fejlfi nding 60

Oplysninger 61

Tilbehør

• Fjernbetjening
- AAA- eller R03-batterier × 2
- Holder til fjernbetjening

ADVARSEL	Dette symbol viser, at udstyret benytter en brandbar kølevæske. Hvis kølevæsken lækker, samtidig med forekomsten af en ekstern antændelseskilde, er der mulighed for antændelse.
CFORSIGTIG	Dette symbol viser, at betjeningsvejledningen skal læses grundigt.
CFORSIGTIG	Dette symbol viser, at der er informationer inkluderet i betjenings- og/eller installationsvejledningen.

Sikkerhedsforskrifter

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes:

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassifi ceret nedenstående:

Denne anordning er fyldt med R32 (lettere brændbar kølevæske). Hvis kølevæsken lækker og udsættes for en ekstern antændelseskilde, er der risiko for brand.

ADVARSEL

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Varmepumpen har en fyldning større end 1 kg kølemiddel, og skal derfor efterses mindst en gang om året. Eftersynet skal foretages af en person, som opfylder kvalifi kationskravene til at udføre kontrolopgaver på den pågældende anlægstype.

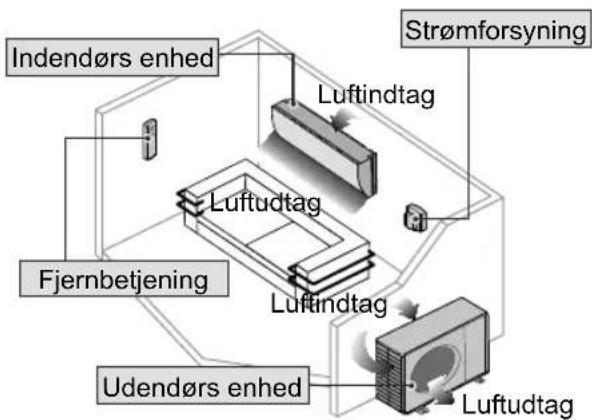

Indendørs enhed Fjernbetjening Luftudtag Luftindtag Udendørs enhed Luftindtag Strømforsyning

ADVARSEL

Indendørs enhed og udendørs enhed

Dette apparat kan anvendes af børn i alderen fra 8 år og opefter, og af personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de har fået information eller instruktion om brugen af apparatet på en sikker måde, og forstår den involverede risiko. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

Apparatet skal installeres og/eller tages i brug i et rum med et gulvareal, der er større end A_ ( m^2 ) og holdes bort fra antændelseskilder som stærk varme, gnister, åben ild eller farlige områder med gasinstallationer, gasdrevne apparater, gasdrevne køkkenredskaber, gasfordelere eller elektriske køkkenredskaber, etc. (se tabel A i installationsvejlledningen for A_ ( m^2 )).

Vær opmærksom på, at kølevæsken ikke har nogen lugt, og det anbefales stærkt at sikre tilstedeværelsen af passende gasdetektorer for brandbare kølevæsker, sørge for at disse fungerer og kan advare i tilfælde af udslip.

Få bekræftet hos autoriseret forhandler eller specialist, at du kan bruge et andet kølemiddel end det anbefalede. Brug af en anden kølemiddeltype end den specifi cerede kan forårsage skader på produktet, brud, og personskader osv.

Benyt ikke midler til at accelerere optøningsprocessen eller til rengøring, andet end dem som anbefales af producenten. Enhver upassende metode eller brug af uforeneligt materiale kan forårsage beskadigelse, sprængning og alvorlig skade.

Du må ikke perforere eller brænde anordningen, da den er sat under tryk. Udsæt ikke anordningen for varme, fl ammer, gnister eller andre antændelseskilder. Ellers kan den eksplodere og forårsage skade eller døden.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Undgå, at fi ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, när det lyner, da det kan forårsage stød.

Udsæt ikke dig selv direkte for kold luft i en lang periode for at undgå for kraftig afkøling.

Undgå at sidde eller træde på enheden, da du kan falde ned.

Fjernbetjening

Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

Strømforsyning

Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikke-specifi ceret ledning for at forhindre overophedning og brand.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Brug ikke den samme stikkontakt til andet udstyr.
• Betjen ikke enheden med våde hænder.
• Bøj ikke netledningen for meget.
• Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.

Hvis netledningen er beskadiget, skal den, for at undgå enhver risiko, udskiftes af producenten, en servicerepræsentant eller en tilsvarende kvalifi ceret fagmand.

Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Sæt netstikket rigtigt i.
• Støv på netstikket bør jævnligt tørres af med en tør klud.

Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen.

(Risiko for røg/brand/elektrisk stød) Eksempler på noget unormalt/en fejl

• ELCB udløses ofte.
• Der konstateres en lugt af brændt.
• Enheden støjer eller vibrerer unormalt.
• Der lækker vand fra den indendørs enhed.

- Netledningen eller -stikket bliver unormalt varmt.

- Ventilatorhastigheden kan ikke reguleres.

- Enheden holder omgående op med at køre, selvom den er tændt og klar til brug.

- Ventilatoren stopper ikke, selvom betjeningen stopper. Kontakt omgående din lokale forhandler for vedligeholdelse/reparation.

Dette udstyr skal jordforbindes, så stød eller brand undgås.

Forebyg elektrisk stød ved at slukke for strømmen, og tag stikket ud:

• Før rengøring eller vedligeholdelse
• Når anlægget ikke skal anvendes i længere tid
• Under unormalt stærk lynaktivitet.

Sikkerhedsforanstaltninger ved brug af R32 kølemiddel

Følg venligst omhyggeligt de følgende punkter under brugen af apparaterne og under brugen af forskellige kølemidler.

Da arbejdstrykket er højere for kølemiddel R22 versioner, er nogle af rørledningerne og installationer og serviceværktøjerne specielle.

Ved udskiftning af en kølemiddelR22 model med en nyere kølemiddel R32 og R410A model skal de konventionelle møtrikker og bøsninger udskiftes med R32 og R410A møtrikker og bøsninger på enhedernes ydersider.

Modeller, der bruger kølemiddel R32 og R410A har en anden ladeports-gevinddiameter for at forhindre fejlagtig påfyldning med kølemiddel R22 og af sikkerhedshensyn.

Kontrolleres derfor først. [Ladeportens gevinddiameter for R32 og R410A er 12.7 mm (1/2 tomme).]

Vær mere forsigtig end ved R22 med at fremmedlegemer (olie, vand, etc.) ikke trænger ind i rørene.

Ved opbevaring af rørene forsegles åbningerne ved at klemme eller tape dem el.l. (håndtering af R32 svarer til R410A).

Apparatet skal opbevares på et sted med god udluftning.

Apparatet skal opbevares på et sted uden åben ild eller vedvarende antændelseskilder.

Apparatet skal opbevares således, at der ikke er fare for at der opstår mekaniske skader.

FORSIGTIG

Indendørs enhed og udendørs enhed

For at undgå skader eller korrosion på indendørsenheden må den ikke vaskes med vand, rensebenzin, fortynder eller skurepulver.

Brug den ikke til bevarelse af præcisionsudstyr, fødevarer, dyr, planter, kunstværker eller andre genstande. Dette kan bevirke kvalitetsforringelse osv.

Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.

Udsæt ikke planter eller husdyr direkte for luftstrømmen for at undgå kvæstelser osv.

Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.

TÆND ikke den indendørs, når gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, før enheden betjenes.

Installer ikke enheden i et olie- og røgfyldt område for at undgå beskadigelse af enheden.

Adskil ikke enheden for at rengøre den, så personskade undgås.

Undgå at stå på en ustabil bænk ved rengøring af enheden for at undgå personskade.

Anbring ikke en vase eller vandbeholder på enheden. Vandet kan komme ind i enheden og forringe isolationen. Dette kan bevirke elektrisk stød.

Hold ikke vinduer eller døre åbne i længere tid under betjeningen, det kan forårsage ineff aktiv energiforbrug og ubehagelige temperaturændringer.

Undgå lækage ved at sikre, at drænrøret er:

• Tilsluttet korrekt,
• Holdes fri af tagrender og beholdere
• Ikke er nedsænket i vand

Efter en lang periode med brug eller brug med forbrændingsudstyr skal lokalet udluftes jævnligt.

Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

Fjernbetjening

Undlad brug af genopladelige (Ni-Cd) batterier. Hvilket kan ødelægge fjernbetjeningen.

Sådan undgås fejl eller beskadigelse af fjernbetjeningen:

• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Der skal isættes nye batterier af samme type i overensstemmelse med den angivne polaritet.

Strømforsyning

For at forhindre stød må du ikke stikket ud ved at trække i ledningen.

Sådan bruger du anlægget

Sådan optimeres energibesparelsen

ECONAVI

MODE

Sådan vælges driftstilstand

HEAT (LUFTVARMNING) -Nyd den varme luft COOL (LUFTK∅LING) - Nyd den kølige luft DRY (AFFUGT) - Aff ugter omgivelserne FAN (VENTILATOR) - Luftcirkulation i rummet AUTO - Praktisk for dig

+8/15"HEAT

Indstilling af min. drifttemperatur

+8/15°C HEAT

• Hold indendørstemperaturen på 8/15°C. Blæseren skifter automatisk til høj blæserhastighed.
• Denne handling overskriver driftstilstanden og kan annulleres ved at trykke på MODE.

- Afrimningsdrift på udendørsenheden kan forårsage pludselig kold luft fra indendørsenheden. Undgå kold luft med opvarmningsfunktionen.

15°C

Du kan skifte mellem kraftfuld & støjsvag

(Fjernbetjeningens display)

- Denne driftstilstand fortsætter indtil den afbrydes ved at knappen 'atter trykkes eller enheden SLUKKES.

QUIET: Nyde lydløse betjeninger

- Denne drift reducerer luftstøj.

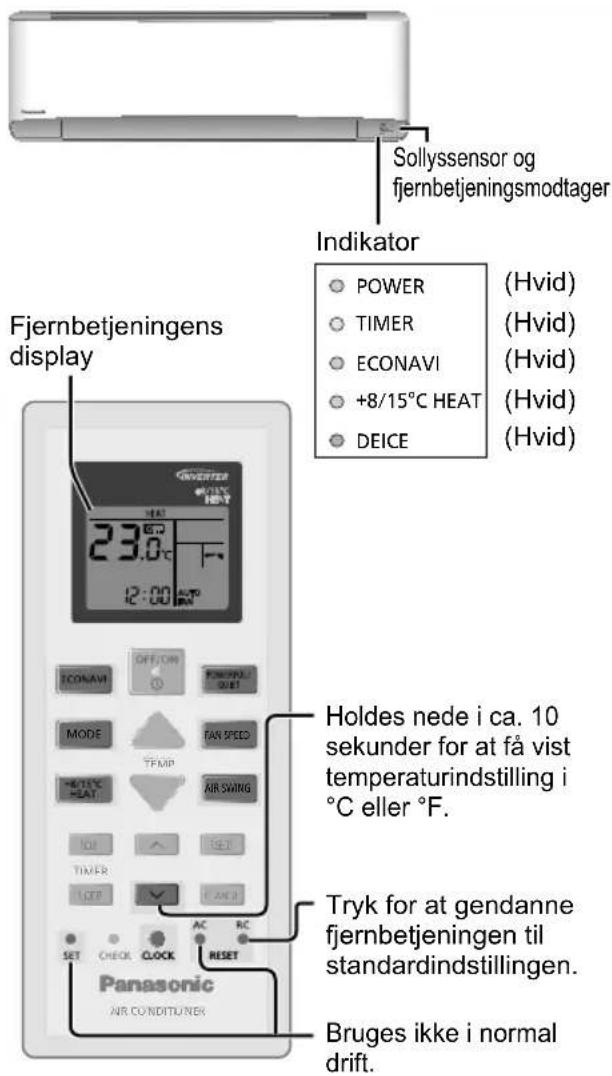

Sollyssensor og fjernbetjeningsmodtager Fjernbetjeningens display 23.0°C 12:00 A2P Indicator POWER (Hvid) TIMER (Hvid) ECONAVI (Hvid) +8/15°C HEAT (Hvid) DEICE (Hvid) ECONAVI OFF/ON POWER/OUT MODE FAR SPEED TEMP AIR-SWING AIR-SWING LOT SET TIMER LOET AC RC SET CHECK CLOCK RESET Panasonic AIR CONDITIONER Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F. Tryk for at gendanne fjernbetjeningen til standardindstillingen. Bruges ikke i normal drift.

Knappen auto OFF/ON (AUTO-TÄEND/SLUK)

AUTO OFF/ON

Bruges, när fjernbetjeningen er forlagt eller ikke fungerer. Løft frontpanelet:

1. Tryk på knappen én gang for at bruge i AUTO-tilstand.
2. Tryk på knappen og hold den nede, indtil du hører 1 bip, og slip derefter knappen for at bruge tvunget K∅LE-tilstand.
3. Gentag trin 2. Tryk og hold knappen nede indtil der lyder 2 bip. Slip den derefter for at gå i tvungen HEAT modus.
4. Tryk på knappen igen for at slukke.

Sådan vælges blæserhastighed

(Fjernbetjeningens display)

- I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

- Vælg laveste ventilatorhastighed fordrift med reduceret støj (¶)

Justering af vandret luftstrøm

(Fjernbetjeningens display)

• Sørg for at holde rummet ventileret.
• På funktionen KOLD/T∅R, bevæger fl appen sig automatisk op og ned, hvis apparatet står på AUTO.
• På funktionen OPVARMNING, holder den vandrette fl ap stille på den indstillede placering, hvis apparatet står på AUTO.
• Flappen må ikke indstilles med hånden.

Justering af horisontal luftstrøm

- Kan justeres manuelt.

Automatisk genstartskontrol

• Hvis strøm genoptages efter et strømsvigt, vil drift genstarte automatisk efter en periode med tidligere driftstilstand og luftretning.
• Denne kontrol er ikke relevant när TIMEREN er indstillet.

Sådan indstilles timeren

2 sæt ON- og OFF-timere er tilgængelige til at TÆNDE eller SLUKKE for enheden på forskellige forudindstillede tidspunkter.

① Slå timer TIL eller FRA

• Hver gang du trykker:

② Indstil et tidspunkt

③ Bekræft

• Tryk på ON eller OFF for at vælge enten 1 eller og tryk derefter på CANCEL for at annullere ON- eller OFF-timeren.
• Hvis timeren annulleres manuelt eller på grund af strømsvigt, kan du genindstille timeren ved at trykke på ON eller OFF for at vælge enten Ⓞ1 eller ♦ og derefter trykke på SET.
• Den nærmeste indstilling af timeren vises og aktiveres i rækkefølge.
• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.
• Timerdrift er baseret på uret, der er indstillet i fjernbetjeningen og gentages dagligt, når den er fastsat. For indstilling af uret, henvises til Quick guide.

Bemærk

- Kan aktiveres i alle tilstande, og kan annulleres ved at trykke på den samme knap igen.

- Kan ikke vælges på samme tidspunkt.

Driftstilstand

HEAT (LUFTVARMNING) : Det tager anlægget et stykke tid at varme op. Driftsindikatoren blinker i denne tilstand.

- Enheden afbryder muligvis varmluftforsyningen under afi sning. Afi sningsindikatoren ON er tænd imens.

COOL (LUFTK∅LING) : Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget under LUFTK∅LING.

DRY (AFFUGT) : Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

FAN (VENTILATOR) : Luftcirkulation i rummet.

- Enheden vælger driftstilstand hvert 10 minut, så den passer til temperaturindstillingen og rumtemperaturen.

ECONAVI

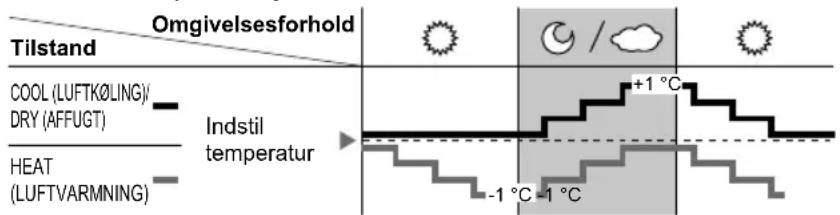

Sensorens drift ved sollys

ECONAVI ; Detekterer sollysets intensitet og enheden tilpasser temperaturen for at spare energi.

Omgivelsesforhold Tilstand COOL (LUFTK∅LING) DRY (AFFUGT) INDSTIL temperatur HEAT (LUFTVARMNING) +1 °C -1 °C -1 °C

ECONAVI bliver aktiveret og enheden holder den indstillede temperatur, indtil høj sollysintensitet registreres. Sollyssensoren registrerer sollysets intensitet under skiftende vejrforhold eller dag/nat-skift, og enheden justerer temperaturen i overensstemmelse hermed.

- Et lokale uden vinduer eller med et tykt gardin vil sollyssensoren vurdere som overskyet/nat.

Driftsbetingelser

Brug dette airconditionanlæg inden for følgende temperaturområder.

DBT : Tørpæretemperatur

WBT : Vådpæretemperatur

Temperatur (°C)		Indendørs Udendørs
		DBT WBT DBT WBT
COOL(LUFTK∅LING)	Maks. 32	23 43 26
	Min. 16	11	-15	11
HEAT(LUFTVARMNING)	Maks.	30	-	24 18
	Min. 16	-	-20	-
+8/15°CHEAT(LUFTVARMNING)	Maks.	15	-	-	-
	Min.	8	-	-20	-

Rengøringsvejledning

For at sikre optimal ydeevne af enheden, skal rengøring udføres med regelmæssige mellemrum. En snavset enhed kan resultere i fejl, og du kan se fejlkoden "H99". Kontakt din autoriserede forhandler.

• Afbryd strømmen og træk stikket ud, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.
• Brug ikke rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH 7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40 °C.

Indendørs enhed

Aftør anlægget forsigtigt med en blød, tør klud.

Frontpanel

Vask det forsigtigt og aftør det.

Fjern frontpanelet

① Udløs krogene i begge ender ② Træk ud og løft

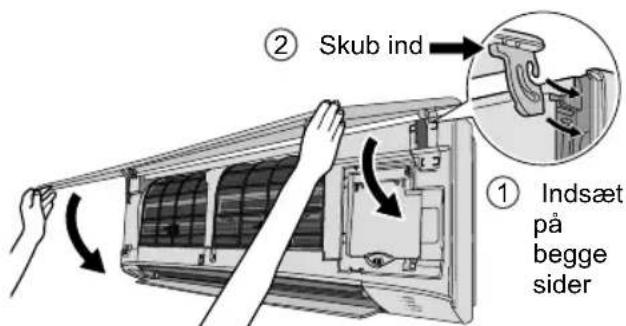

Luk det sikkert

② Skub ind ① Indsæt på begge sider

③ Luk ned

④ Skub i begge ender og mod midten af frontpladen

Indendørs enhed

• Vask/skyl fi literet forsigtigt med vand for at undgå beskadigelse af fi literets overfl ade.
• Udskift fi ltret, hvis det er beskadiget.

- Tør fi Itrene grundigt i skygge, væk fra åben ild eller direkte sollys.

Sæt det ind i enheden

Luftrensningsfi Iter

• Filteret må ikke vaskes/skylles med vand.
• Udskift fi Iteret hvert 2. år, eller udskift ethvert beskadiget fi Iter. Delnr.: CZ-SA31P

Luftrensningsfi Iter

Ved sæsoneftersyn efter længere driftspause

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Brug Auto OFF/ON-knappen til at vælge COOL/HEAT. After 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene: COOL (LUFTK∅LING): ≥ 8 °C HEAT (LUFTVARMNING): ≥ 14 °C

Før en længere driftspause

• For at forhindre skimmelvækst skal HEAT aktiveres i 2\~3 timer for at fjerne al fugt i de indvendige dele.
• Afbryd strømmen, og tag stikket ud.
• Fjern batterierne i fjernbetjeningen.

Fejlfinding

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag
Der kommer tåge ud af indendørsenheden.	Kondenseringsvirkning på grund af køleprocessen.
Lyden af strømmende vand kan høres under drift.	Kølemiddelstrømning i anlægget.
Der er en mærkelig lugt i rummet.	Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	Dette medvirker til at fjerne de omgivende lugte.
Luftstrømmen fortsætter efter afsluttet drift.	Udledning af restvarme fra indendørsenheden (maksimalt 30 sekunder).
Driften forsinkes i nogle få minutter efter genstart.	Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp.	Der forekommer kondensering eller fordampning på rørene.
TIMER-indikatoren er altid tændt.	Indstillingen på timeren gentages dagligt, når den først er foretaget.
Strømindikatoren blinker i varmetilstand, når der ingen varmluftforsyning er (og fl appen er lukket).	Enheden er i afrimningstilstand (og AIR SWING er indstillet til AUTO).
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	For at undgå utilsigtet kølevirkning.
POWER-indikatoren blinker, før enheden tændes.	Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.
Det lyder som om noget revner, når enheden bruges.	Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.
Plaskelyd under drift.	Nanoe i enheden.
Støv på væggen.	Pga. luftcirkulation eller statisk elektricitet frembragt af klimaanlæg. Nogle tapeter har nemt ved at samle støv (anbefales til hyppig rengøring af området omkring klimaanlægget).
Når enheden står på COOL/DRY, holder indendørsenheden op, og POWER-indikatoren begynder at blinke.	Systemet er låst, så det kun kan bruges i HEAT-tilstanden.
Misfarvning af nogle plastikdele.	Misfarvning er grundet visse materialetyper, der anvendes i plastikdelene, denne proces accelereres, når materialerne udsættes for varme, sollys, UV-lys, eller anden miljømæssig faktor.

Symptom Kontrol
Drift i HEAT/COOL-tilstand fungerer ikke eff aktivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften.	Kontroller, om anlægget er blevet installeret på et hældende underlag.Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke.(Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke.	Kontroller, om eff ektafbryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt din autoriserede forhandler.

KRITERIER FOR FUNKTIONSSVIGT

SLUK FOR STR∅MMEN OG TAK STIKKET UD og kontakt derefter din autoriserede forhandler, hvis ét af følgende indtræff er:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Sikring springer fl ere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

Enheden stopper, og TIMER-indikatoren blinker.

Brug fjernbetjeningen til at hente fejlkoden.

① Tryk i 5 sekunder ② Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned ③ Tryk i 5 sekunder for at afslutte kontrol ④ Sluk for enheden, og giv besked om fejlkoden til den autoriserede forhandler

- For visse fejl kan det være nødvendigt at genstarte apparatet med begrænset funktion i 4 trin under opstart.

Brugerinformation om indsamling og bortskaff elsse af elektronikskrot og brugte batterier

Pb

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaff ald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaff e sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig aff aldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaff else af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaff else i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaff else.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Memo

Memo

Panasonic Corporation

Website: http://www.panasonic.com
